Обзор трёх 27-дюймовых мониторов на H-IPS матрице

Введение

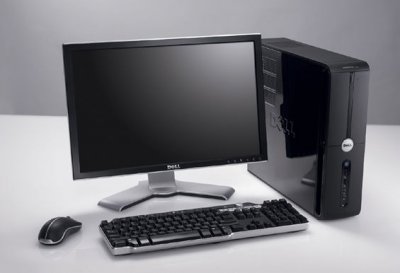

К любому системному блоку высокого класса в придачу требуется и монитор высокого класса. Ведь если монитор своей тусклой картинкой будет ограничивать возможности например пары мощных видеокарт, то какой вообще смысл в их установке?

Конечно есть технологии вроде AMD Eyefinity, которые позволяют одновременно использовать три недорогих монитора с диагональю 22-23 дюйма, растягивая картинку на все три монитора. Но некоторые пользователи желают получить один монитор с большой диагональю и высоким качеством. Вот для этого и создавались мониторы с диагональю экрана 27-30 дюймов.

Недавно публиковался обзор, в которым мы тестировали три 22 дюймовых монитора на основе TN матриц. В принципе, большинству пользователей хватает и таких дисплеев, но сегодня хотелось бы поговорить о мониторах высшего уровня, основанных на технологии IPS.

Несмотря на очень быстрое развитие TN матриц, они все же обеспечивают качество изображения ниже, чем мониторы на IPS-матрице. Это касается и углов обзора, и цветового охвата, и цветопередачи

Но все вышесказанное никак не утверждает то, что все мониторы, основанные на IPS матрице, обеспечивают высокое, а главное одинаковое качество картинки. Даже в трех, очень близких по характеристикам, мониторах, разница в результатах довольно существенна.

Знакомство с Dell UltraSharp U2711

Первый представитель 27 дюймовых мониторов в нашем обзоре - Dell UltraSharp U2711. В линейке продуктов компании Dell он занимает второе место. На первом же разместился монитор модели U3011. В обозначении модели первые две цифры обозначают диагональ дисплея – 27 и 30 дюймов соответственно. Несмотря на достаточно небольшую разницу в размере – в цене разница ощутима: порядка 200-300 долларов придется доплатить за лишние три дюйма. Сам же наш представленный монитор обойдется вам примерно в 900 долларов.

В отличие от 22 и 23 дюймовых мониторов компании Dell, это SR2220L и SR2320L соответственно, наш монитор выглядит классически, можно сказать даже аскетично. Экран окружает рамка, изготовленная из черного матового пластика, с серебристой окантовкой. Если ваше рабочее место имеет хорошее освещение, то монитор будет выглядеть симпатично.

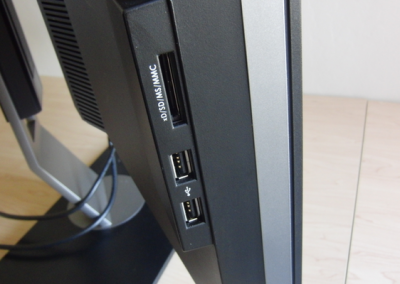

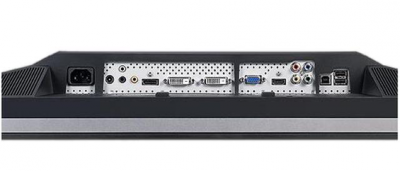

На задней панели монитора есть порты под все современные интерфейсы: VGA, Display Port , DVI-D и HDMI. Также в наличии имеются композитный YPrPb и компонентный CVBS видеовходы. На левой боковой грани монитора расположен разъем кардридера, поддерживающий форматы MMC, SD, xD и MS, а также предусмотренный на четыре порта USB 2.0 USB-хаб.

Также на корпусе монитора присутствуют линейный аудиовыход и аудиовход стандарта 3,5 мм. Но их наличие совсем не означает, что можно на аналоговый аудиовыход вывести звук от HDMI. Также предусмотрен AX510 SoundBar, с помощью которого можно регулировать громкость звука при помощи клавиш, расположенных на мониторе.

Интерфейс монитора выполнен в очень удобном формате. Само меню появляется прямо над сенсорными кнопками, при помощи которых перемещаться в меню очень удобно. Также следует отметить, что в меню отсутствует что либо лишнее.

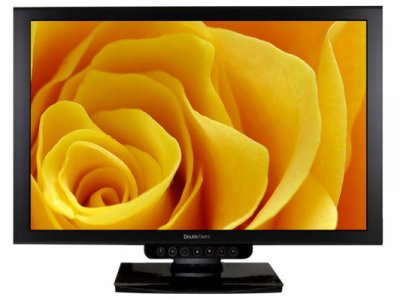

Знакомство с DoubleSight DS-277W

Второй представленный в нашем обзоре от небольшой компании, занимающейся мониторами высокого класса – DoubleSight. Так как объемы продаж у этой компании будут поменьше, чем у Dell, то и мониторы их производства стоят немного дороже. Хотя если присмотреться к разнообразным распродажам и скидкам, то в итоге эти мониторы можно купить даже дешевле, чем конкурирующие мониторы.

Однако, несмотря ни на что, монитор изготовлен очень качественно. Корпус нашего монитора DS-277W изготовлен из покрытого черной эмалью шлифованного алюминия, кроме основания, которое изготовлено из пластика.

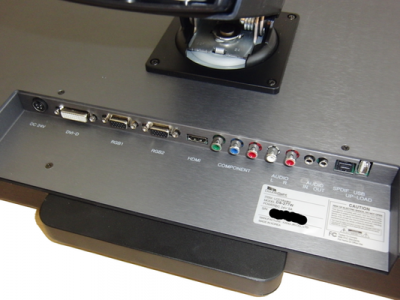

По набору портов этот монитор близок к конкуренту от Dell, но у него отсутствует Display Port, а второй выход VGA занял место второго выхода DVI-D.

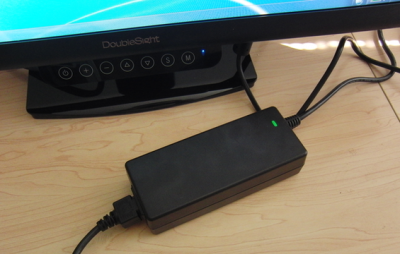

Также особенностью этого монитора является внешний блок питания. Само по себе такое решение не несет каких либо неудобств, так как мониторы такого размера в основном стоят на одном месте. Недоработанным выглядит само исполнение такого решения – при внезапном кратковременном отключении питания в блоке питания прерывается цикл. В то время как остальные наши мониторы восстанавливали рабочее состояние. Для того, чтоб вернуть монитор в рабочее состояние, требуется отключить блок питания от сети на несколько секунд. С одной стороны – это своеобразная защита от перепадов напряжения, но такой процесс восстановления рабочего состояния как минимум не удобен.

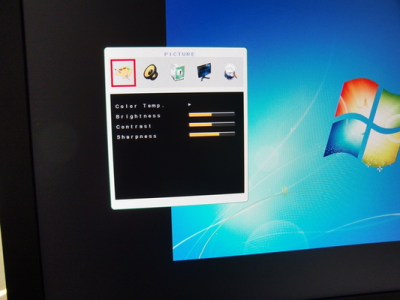

Меню управления достаточно простое, и с помощью его легко настраивать дисплей. Расстраивают излишне чувствительные сенсорные клавиши управления меню, для их активации к ним необходимо лишь прикоснуться. Если же на них надавить, то это может привести не к тем последствиям, которые вы ожидаете. Хотелось бы, чтобы чувствительность клавиш была пониже.

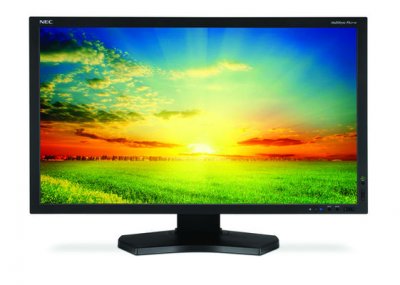

Знакомство с NEC MultiSync PA271W

Третий наш монитор в обзоре по совместительству является и самым дорогим – это NEC MultiSync PA271W. По сравнению с монитором Dell его цена выше почти в два раза. Связано это с тем, что основанные на IPS-матрице мониторы NEC заслужили уважения у фотографов и представителей тех профессий, которым важна точность цветопередачи. В общем, эти мониторы относятся к классу профессиональных мониторов.

В наше время в основном соотношения сторон мониторов 16:9, а мониторы с соотношением 4:3 найти все труднее. А ведь тем, кому приходится работать с текстом, желательны именно мониторы второго типа. В этом случае, приходится покупать большие широкоформатные мониторы, чтоб хоть как то компенсировать небольшие размеры по вертикали. Именно для этих случаев у монитора NEC предусмотрена функция поворота монитора на 90 градусов. Это приводит к тому, что при ориентации монитора по вертикали, на экран помещается большое количество текста.

Из портов у монитора PA271W имеются: Display Port, и два DVI-D выхода. Кроме того, у монитора имеется встроенный USB-хаб, с функцией KVM-переключателя. Означает это, что если к USB-хабу подключить мышь и клавиатуру, то они имеют возможность работать одновременно с двумя системными блоками. При смене активного видеовхода автоматически будут переключаться и клавиатура с мышкой.

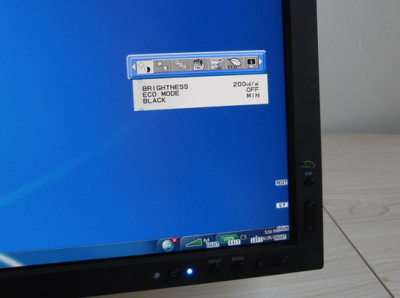

В меню настроек этого монитора предусмотрено множество опций, и если бы мы углублялись в их описание, то могли бы посвятить этому не одну страницу. Множеству настроек, которые в обычных широко распространенных мониторах скрыты, здесь же уделено достаточно внимания. Со всеми настройками можно ознакомиться в инструкции пользователю, среди них: яркость (40-400 кд/м²), температура, равномерность подсветки, гамма и другие.

Заводские настройки очень близки к идеальным, поэтому тратить много времени на ручную настройку монитора не требуется. Но если же у вас есть желание обеспечить высокую точность цветопередачи, то советуем вам обзавестись калибратором или спектрофотометром.

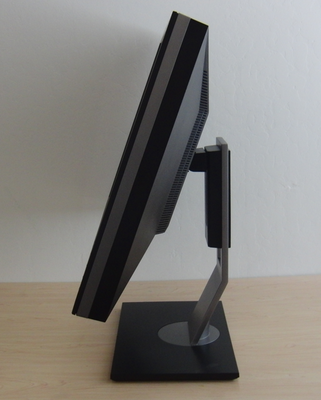

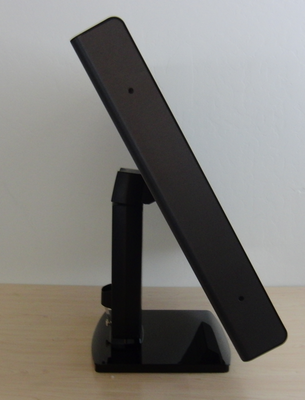

Размеры и углы наклона тестируемых мониторов

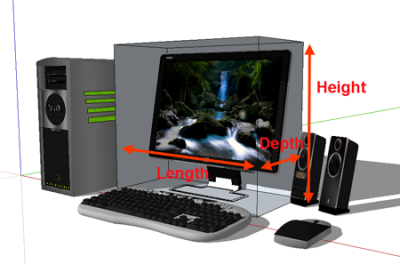

Для замера размеров мониторов, производители довольно часто используют очень странные методы. При одинаковой диагонали экрана монитора, они занимают на столе разное место. Если же взять в расчет углы наклона монитора, его дизайн, подставку, то размеры монитора зависят далеко не только от его диагонали.

В таблице ниже представлены размеры мониторов, чтобы вы знали, сколько места занимает монитор на рабочем столе. Если монитор находится в прямом положении, то их глубина не превышает одного дюйма. Поэтому делая наши замеры, мы наклоняли монитор на максимально возможный угол.

Dell U2711

DoubleSight DS-277W

NEC PA271W

Методика тестирования наших мониторов

Оценка мониторов является достаточно субъективным вопросом. Намного легче оценивать процессоры или видеокарты, так как для них есть ряд определенных тестов. Но мониторы, тут все сложнее. Споры о критерии оценки можно потерять уже при рассуждении о восприятии цвета. Исходя из этого, тестов, где требуется наше зрительное, субъективное, мнение, мы использовать не будем.

Будем проводить более объективный анализ при помощи спектрофотометра и программ для калибровки: сертифицированный Spectracal, i1Pro, X-Rite i1Match (замер заводских установок), CalMan (для измерения яркости и охвата) и ColorEyes Pro (калибровка). При этом мы сможем выделить такие параметры, как: равномерность подсветки, контрастность, цветовой охват. Если же эти характеристики для вас в новинку, далее, по ходу тестов, мы это разъясним.

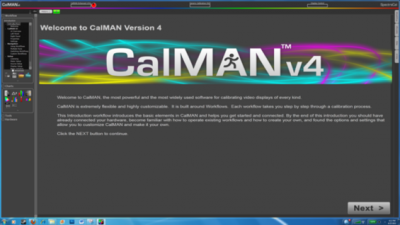

Spectracal CalMAN v4

ColorEyes Pro

GamutVision

Надеемся, что наши критерии оценки позволят вам составить представление о тестируемых мониторах, независимо от ваших целей.

Тестирование с заводскими настройками

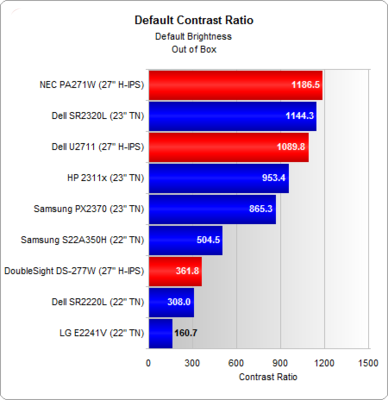

Заводские установки мониторов: яркость и контрастность

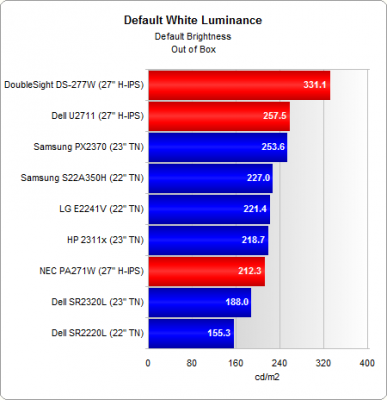

При установленных заводских настройках довольно равномерную подсветку обеспечивают все три монитора. Лучшим в этом тесте оказался монитор DoubleSight DS-277W, но у этого монитора глубина черного цвета недостаточна, соответственно из за этого страдает контрастность.

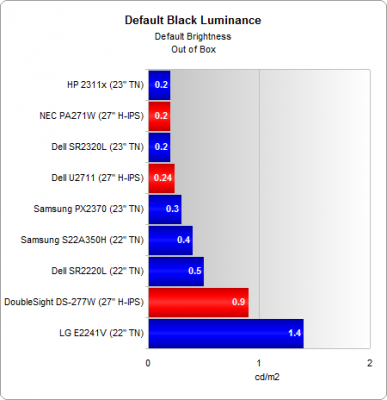

По максимальной яркости при заводских настройках худший монитор - NEC PA271W. Также интересно то, что заводской уровень яркости указан в размере 220 кд/м², а при замерах мы получили 212,3 кд/м². В меню управления монитора NEC яркость меняется от 0 до 100: удивительная точность.

Даже независимо от невысокой максимальной яркости, у этого монитора очень высокая контрастность по умолчанию, которая и выводит этот монитор в лидеры. Объяснить это можно высоким уровнем глубокого черного. Несмотря на среднее значение контрастности для этого класса 1000:1, у этого монитора мы получили результат 1200:1.  выводит эту модель на первое место. Это объясняется наличием глубокого чёрного (на одном уровне с HP 2311x на основе TN-матрицы). Несмотря на то, что по характеристикам контрастность составляет 1000:1 (среднее значение в данном классе), мы получили результат, близкий к 1200:1.

Также, из-за хорошей передачи черного, к результату монитора NEC приближается монитор Dell UltraSharp U2711, который по уровню контрастности занимает второе место.

Уровень яркости мониторов также может повлиять и на визуальное восприятие цвета. Более яркие оттенки получаются при высокой яркости. Но если у монитора отсутствует широкий цветовой охват, то высокая яркость приводит к снижению контрастности. Ниже приведены результаты яркости мониторов.

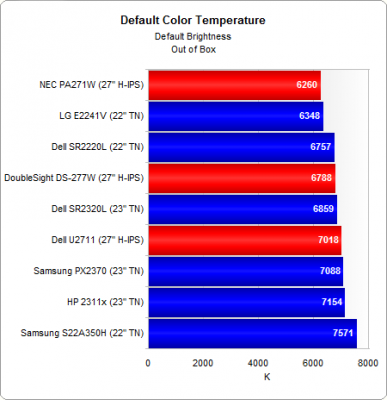

В настройках по умолчанию цветовой температуры всех трех мониторов заметна существенная разница. Результаты мониторов NEC PA271W и DoubleSlight DS-277W приближаются к оптимальному значению 6500 К, а вот монитор Dell U2711 выдает немного холодноватое изображение (7018 К).

При необходимости сбалансированного изображения, температуру желательно установить на уровне 6500 К так как в пасмурный день мы видим именно такой спектр. Многие цифровые камеры, DVD, онлайн-видео устанавливаются также на эту температуру. Именно такие установки будем использовать и мы.

Заводские установки мониторов: цветовой охват и точность цветопередачи

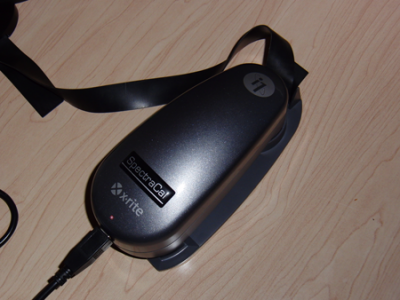

Для оценки цветового охвата и цветопередачи мы используем X-Rite i1Pro с сертификатом Spectracal и CalMan. Для тех, кому эти термины в новинку, поясняем: цветовой охват означает ряд цветов, которые монитор может воспроизвести, а точность – насколько хорошо монитор отображает цвет, который задал ГП. Обычно эти значения обозначаются как дельта Е и значение диапазона. Дельта Е является значением, которое показывает, насколько отображение цвета монитора отличается от оригинала. Соответственно чем больше отличие от оригинала, тем больше дельта Е. Без специальных установок дельта Е по сути бесполезна, так как зависит от контрастности, уровня яркости черного и белого, цветовой гаммы

Например посмотрим на два монитора. У одного дельта Е равно 2,1, а у другого 3. Просто так эти две величины сложно сравнивать. Это тоже самое, что сравнивать Radeon HD 5870 c разрешением 1920x1080 и GeForce GTX 580 с разрешением 2560x1600 с включённым сглаживанием. Эти результаты ничего не означают. Здесь очень важна калибровка. Проведя калибровку, мы приведем мониторы к общему знаменателю и сможем сравнить результата.

Исходя из всего вышесказанного, результаты мы приводим в виде таблицы яркости и схемы цветового охвата. Это позволит нам увидеть результаты монитора с заводскими настройками и после калибровки.

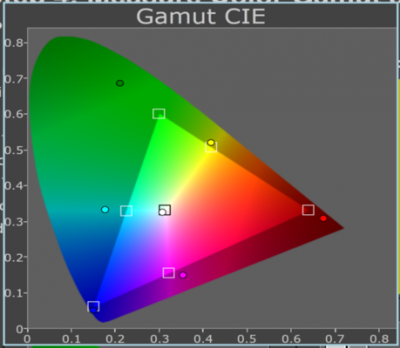

CalMan использует специальные точки, которые на схеме диапазона "xy" изображаются как квадраты (заданные значения). Круглые точки – это действительные измеряемые величины. Диаграммы показывают нам отклонение действительных цветов от первоначального цвета, который задает графический процессор. Далее представлены результаты некалиброванных мониторов.

Сама по себе калибровка является своеобразным тестом, где все параметры монитора контролируются нами. Результаты сравнения мониторов с заводскими настройками важны, но для чистоты эксперимента и для реального сравнения мониторов, нужно нормализовать их настройки так же, как, например это делается, когда сравниваются видеокарты.

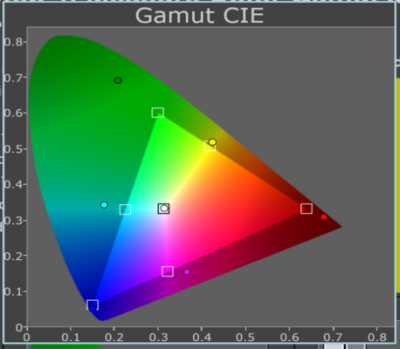

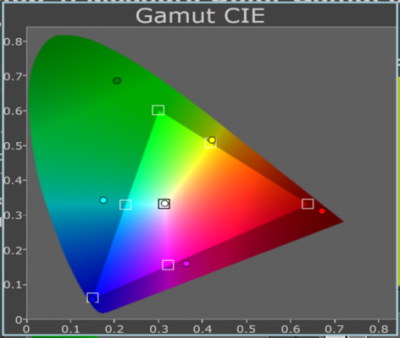

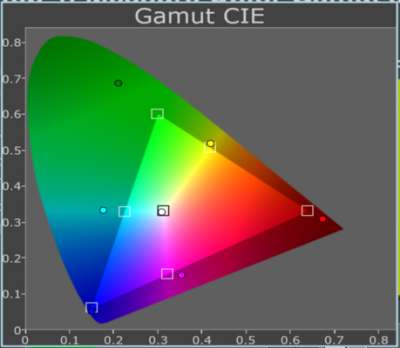

Карта цветового охвата CIE XY

Dell U2711

DoubleSight DS-277W

NEC PA271W

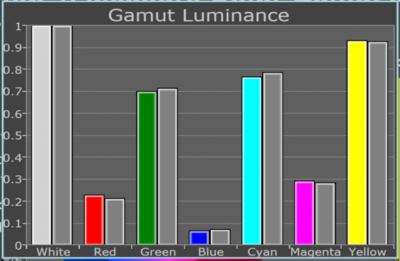

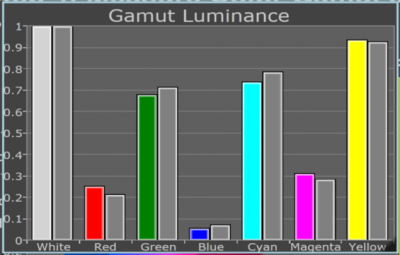

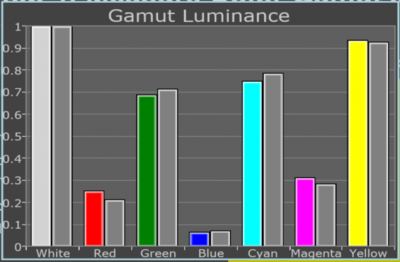

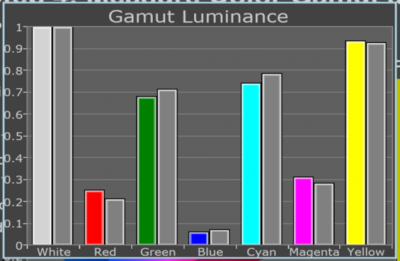

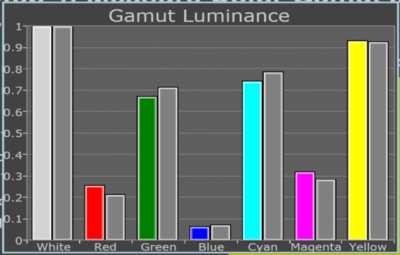

Хроматическая яркость

Dell U2711

DoubleSight DS-277W

NEC PA271W

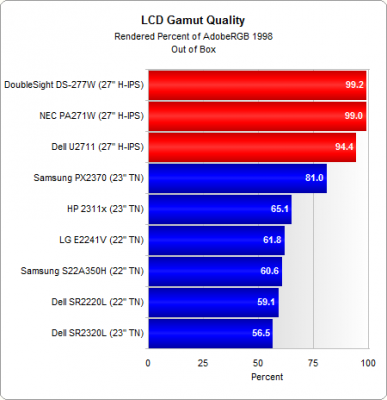

По сравнению с мониторами, основанными на TN матрицах, наши мониторы по цветовому охвату оказываются намного лучше.

Наилучшими мониторами в этом тесте оказались NEC PA271W и DoubleSight DS-277W, результаты которых с цветами AdobeRGB 1998 почти совпали.

Чуть ниже заявленных производителем 96 процентов показывает результат монитор Dell, у которого в сторону холодных оттенков смещена белая точка.

Что же касается точности цветового воспроизведения, то все три монитора очень хороши. Все они пытаются ставить измеряемые точки в соответствие оттенкам. Обусловлено это широким цветовым охватом, который присущ всем мониторам на IPS-матрице, который повторить мониторы на TN матрицах неспособны.

По охвату яркости все три монитора очень близки. Даже учитывая тот факт, что для измерений мы использовали профессиональное программное обеспечение и спектрофотометр, разницу между мониторами, с их солидным цветовым охватом, найти очень сложно.

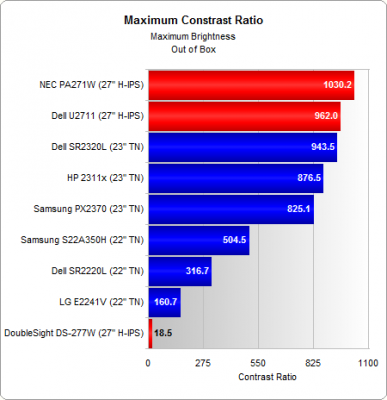

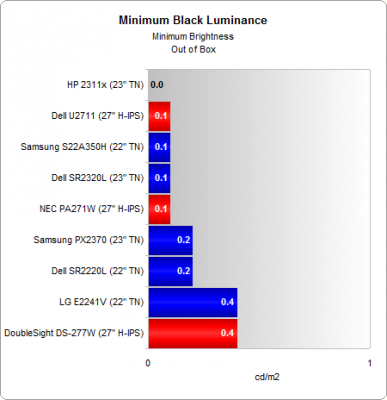

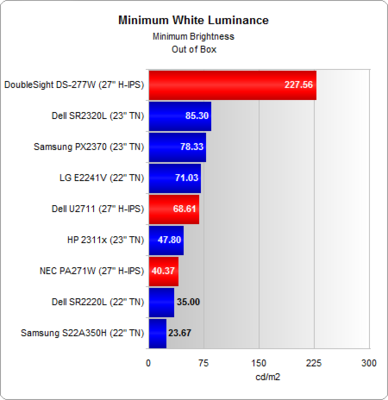

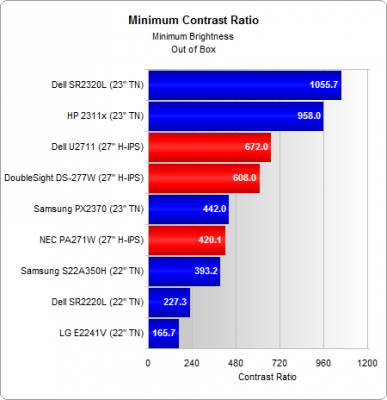

Заводские установки мониторов: максимальная и минимальная яркость

В принципе существует много способов расчёта контрастности, поэтому цифры, указанные производителем часто не дают ответа на то, как себя поведет монитор в реальной жизни. Очень часто производитель берет максимальный белый цвет при максимальном уровне яркости, и делят его на минимальное значение черного цвета при минимальной яркости. Такое решение ни о чем сказать нам не может.

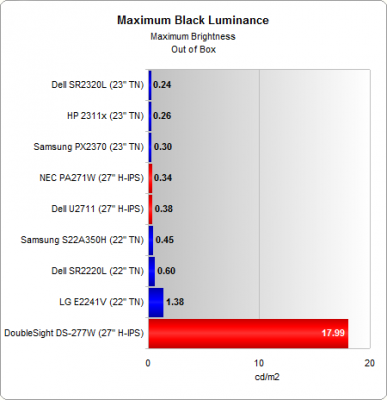

Мы же, в свою очередь, берем значения черного и белого цвета при одинаковых настройках яркости. Мониторы не калибровались, поэтому результаты соответствуют предыдущим. Надеемся, что результаты помогут вам составить общую картину отображения черного и белого цвета мониторами.

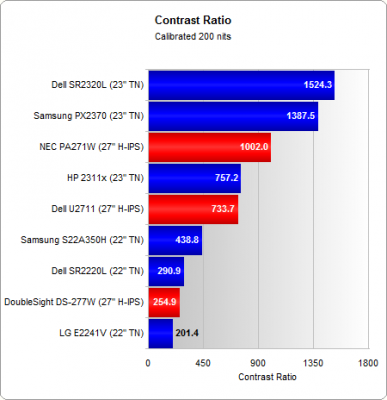

Мониторы после калибровки: яркость и контрастность

Сама по себе калибровка является своеобразным тестом, где все параметры монитора контролируются нами. Результаты сравнения мониторов с заводскими настройками важны, но для чистоты эксперимента и для реального сравнения мониторов, нужно нормализовать их настройки также, как, например это делается, когда сравниваются видеокарты.

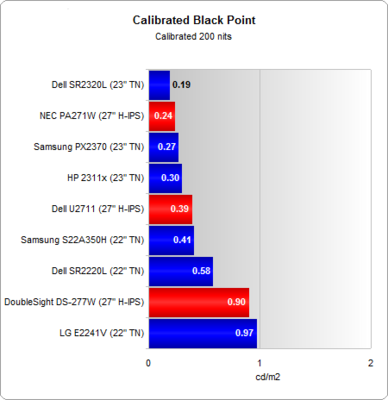

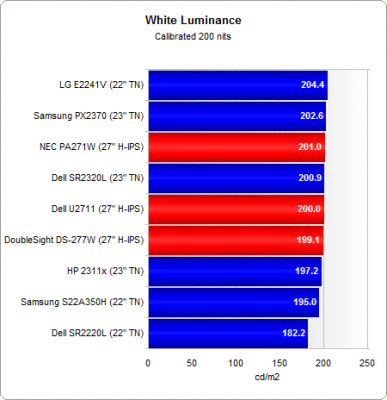

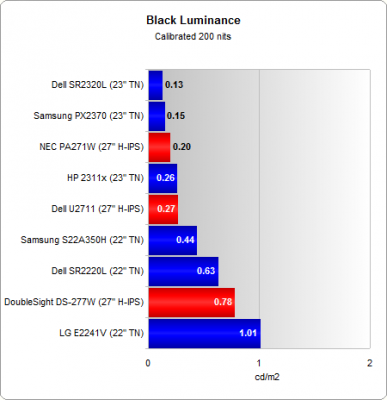

С точки зрения визуализации белого цвета, все три монитора показали близкий, хороший результат, а вот в глубине визуализации черного разница существенна. Лучший результат по глубине черного показал монитор NEC, а вот у монитора Dell не все так хорошо в этом вопросе. А вот монитор DoubleSight DS-277W хуже всех воспроизводит черный цвет. Из за этого страдает контрастность. Эта проблема возникла из за плохой электроники монитора DS-277W.

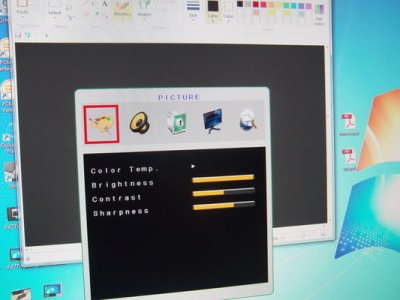

В графическом редакторе нами был нарисован черный квадрат. Когда на мониторе DS-277W мы выставили максимальную яркость, этот квадрат выглядел серым. Но в то же время в интерфейсном меню текст выглядит черным. Из этого следует, что когда мы регулируем яркость монитора DoubleSight, в первую очередь регулируется не яркость, а цветность. В итоге – в первую очередь это влияет на контрастность. Даже несмотря на показанный результат контрастности 1000:1, реально монитор может показать результат выше, который удерживает электроника невысокого уровня.

Мониторы после калибровки: цветовой охват и точность цветопередачи

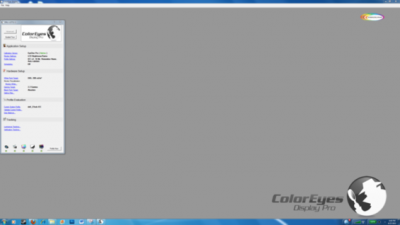

Согласно ColorEyes Display Pro, установка точки абсолютно чёрного даёт наиболее точные результаты и используется при оценке высококачественных мониторов. Но это, в свою очередь, может вызвать ложные тени в местах, где нечеткое изображения, в низкокачественных мониторах. Если же говорить о сравнивании мониторов между собой, то это представляется лучшим решением. Конечно, если мониторы способны отражать абсолютно черный цвет. Установка относительной цветопередачи позволяет дать представление о соотношении значений тёмного цвета на мониторе и о том, насколько он может их отображать. Минусом метода является его небольшая неточность, но в то же время он позволяет увидеть детали на тёмных участках, при отображении которых у монитора возникают проблемы.

Учитывая то, что мы хотели сравнить качество цветопередачи мониторов, то проводили калибровку абсолютно чёрной точки. Это позволяет дать нам представление о максимальных возможностях дисплеев, но является очередной переменной при оценке цветопередачи. Стоит вновь отметить, что визуализация глубокого черного у монитора DS-277W все также не на высоте.

Dell U2711

DoubleSight DS-277W

NEC PA271W

Dell U2711

DoubleSight DS-277W

NEC PA271W

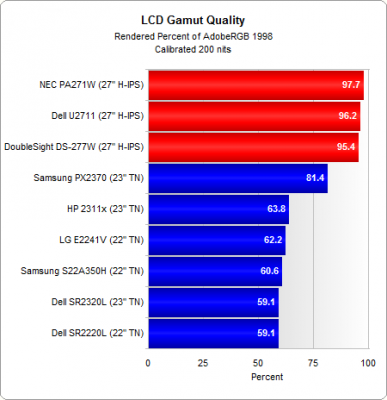

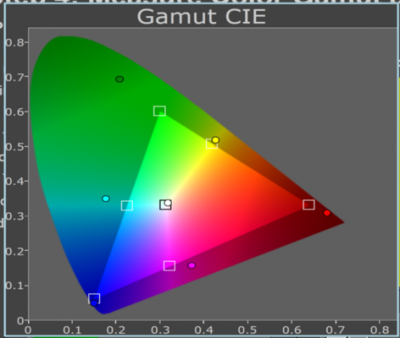

Цветовой охват после калибровки не изменился. Монитор с более широким гамутом ведёт себя как монитор с широким гамутом, даже если вы уменьшите яркость. Но калибровка делает воспроизведение цвета более точным.

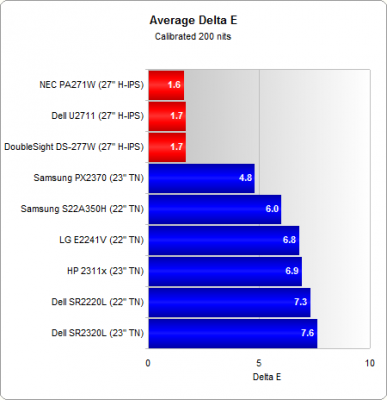

Даже без калибровки NEC PA271W имеет среднее значение дельта Е менее 3. Этот монитор весьма точно отображает цвет с заводскими настройками.

После калибровки мы измерили полученный профиль относительно шкалы GretagMacBeth и получили значение дельта Е.

Как мы уже писали ранее, дельта Е - величина точности воспроизведения цвета. Но она не даёт полного понимания качества монитора, так как в реальной жизни мы воспринимаем цвета в пределах спектра, а не отдельных измеряемых точек.

Полный цветовой охват мониторов

При анализе отдельных значений дельта Е сложнее установить различие в охватах. Мы использовали видеоролики и применили Chromix's ColorThink Pro для лучшего представления изменения цветового диапазона.

В итоге мы сравнили полный охват, что даст нам возможность выделить минусы и плюсы наших мониторов.

По воспроизведению зеленого цвета, все три монитора показали очень высокий результат, относительно гамута AdobeRGB. Но в других параметрах различия достаточны. В визуализации оранжевых, желтых и красных оттенков в лидерах монитор Dell U2711. Также очень хорош результат этого монитора и в визуализации зеленых, синих и голубых оттенков.

В визуализации синих цветов и средних теней и тонов очень хорош монитор NEC PA271W. Также он хорош и при визуализации зеленых, пурпурных, желтых и красных цветов и оттенков.

Мониторы среднего уровня значительно превосходит DoubleSight DS-277W. Он превзошел результаты монитора Dell U2711 по визуализации пурпурных, синих, желтых, зеленых и голубых теней. Но при этом он проигрывает по всем параметрам монитору NEC.

Равномерность подсветки, углы обзора

Равномерность подсветки - это еще одна важная величина, которую мы измерили. В основном, производители настраивают мониторы относительно центральной точки экрана. Поэтому, по разному работают разные участки экрана. Разные участки по разному передают цвета. Исходя из этого, был проведен 9 бальный тест, в котором мы оценивали светимость белого и черного.

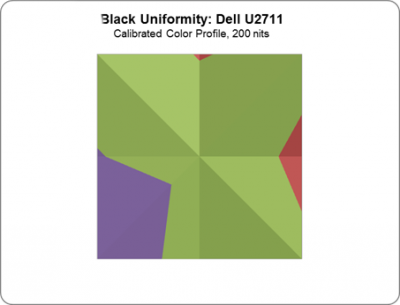

C черным цветом в левом нижнем углу и белым в правом верхнем, у монитора Dell U2711 имеются проблемы. Плюсом является то, что без специальных измерений заметить это будет сложно, так как общая яркость высока.

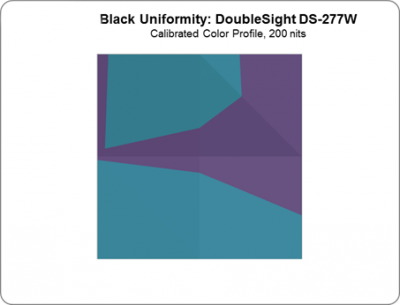

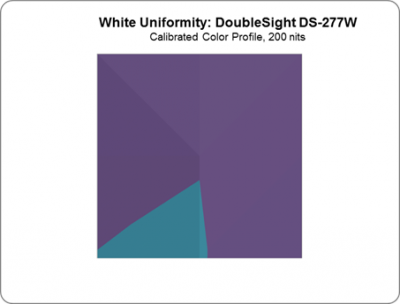

За счет недостатка яркости в правой стороне, у монитора DoubleSlight DS-277W равномерность белого поля также невысока. При взгляде на монитор с разных углов, визуализация цветов не меняется, а левая сторона кажется ярче из за определенной неравномерности подсветки.

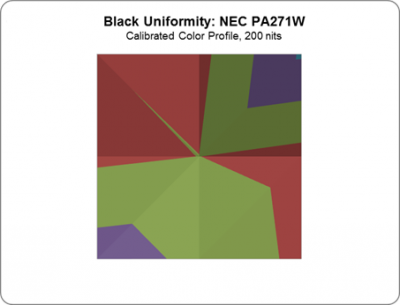

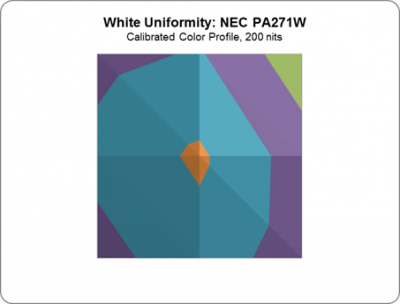

У монитора NEC в свою очередь, по мере удаления от центра монитора, неравномерность подсветки увеличивается. В обзоре монитор NEC наилучший. Совершенно иная картина наблюдается в черном цвете. Если смотреть на монитор под определенным большим углом, то в левом нижнем и правом верхнем углах, глубина черного не идеальна.

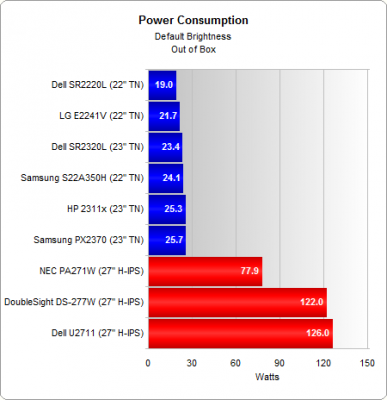

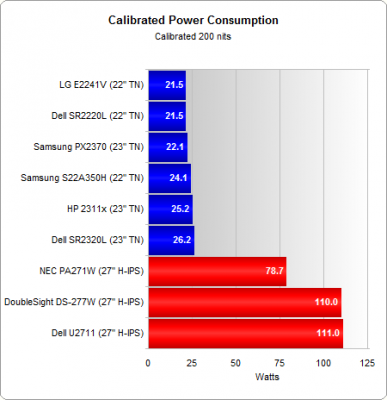

Энергопотребление тестируемых мониторов

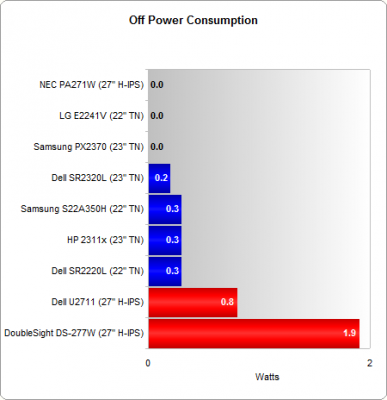

Очень многие пользователи имеют привычку оставлять монитор в ожидающем режиме. Для этого в меню монитора NEC присутствует контроль энергорасхода. Расход электроэнергии равен как в режиме ожидания, так и в выключенном режиме. При использовании этого монитора, вместо других мониторов на IPS матрице, вы можете сэкономить до 33 процентов электроэнергии.

Время отклика и заключение

Большие мониторы в последнее время использую продвинутую технологию H-IPS, при помощи которой можно обеспечить лучшие оттенки белого и лучшую контрастность. Но несмотря на новизну технологии, по времени отклика эти мониторы хуже мониторов на TN матрицах.

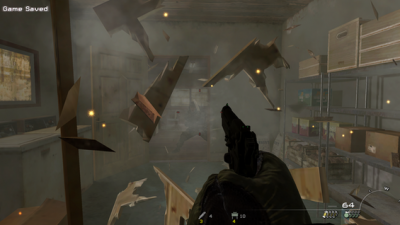

Измерения в играх

Лучший способ измерить время отклика монитора – использовать специальную камеру. Естественно, обычные камеры, с их скоростью в 29 кадров в секунду, не могут соответствовать нашим требованиям. Если есть желание получить точные значения, то таких результатов будет мало. Наша камера работает со скоростью 1000 кадров в секунду, и мы можем определить время между нажатием мышки и вспышки от выстрела в игре Call of Duty: Modern Warfare 2. В этом случае, один кадр – одна миллисекунда. В этом случае мы можем достаточно точно измерить время задержки.

Измерения абсолютного времени отклика

Но и такой способ оценки имеет некоторые недостатки. Все наши мониторы обновляют экран с частотой 60 Гц. Такая частота означает, что между отображением реакции на мониторе и самой реакций разница во времени может оставлять 34 мс. Наша проблема в том, что мы не можем заставить мониторы обновляться одновременно. Велика вероятность того, что кадр вспышки может попасть в один, либо в другой цикл. Именно поэтому мы пять раз измерили время и взяли средний результат.

Для чистоты эксперимента следует отметить, что в результате мы получили общую задержку (монитора и компьютера на действие), а не чистое время отклика монитора. Но сам результат актуален, так как мы получаем реальную задержку отображения действия на мониторе и самого действия.

Выводы

Между мониторами есть определенные различия, если они предназначены для игр.

В аудиторию покупателей мониторов NEC PA271W геймеры не входят. Он в основном расчитан для полиграфистов и фотографов. Так как его электронная начинка тратит определенное время на расчет отображаемых цветов.

По времени отклика монитор DoubleSight DS-277W выходит на первое место. Этот монитор сочетает в себе обоснованную цену и хорошее качество изображения. Основным недостатком этого монитора является недоработанная электроника, которая приводит к отсутствию глубокого черного цвета.

Средний результат показал монитор Dell U2711. Со своим временем задержки менее 100 мс и своей довольно привлекательной ценой, он является возможно лучшим монитором в нашем обзоре.

За последнее время мониторы, основанные на IPS матрице лишились своего основного недостатка, связанного с длительным временем отклика. Этот факт должен радовать геймеров, так как H-IPS намного лучше прошлых S-IPS матриц, у которых именно время отклика было основным недостатком.
