Вертикальні фрезери (Частина 2)

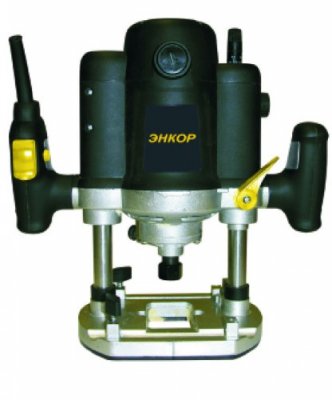

Енкор ФМЕ-1800 /12е





ТИП ІНСТРУМЕНТУ: професійний

СПОЖИВАННЯ ЕНЕРГІЇ: 1800 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 9000-22 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 50 мм

Діаметр фрези (макс.): 46 мм

Діаметр цанги: 8 або 12 мм

ВЕС: 5,5 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 7-ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; роликовий упор; циркульний упор; копіювальна втулка; 2 затискні цанги (діаметр 8 і 12 мм); ключ для цанг; запасні щітки

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: компоновка традиційна. Упор і барабан точного виставляння глибини фрезерування розташовані зліва (1), регулятор оборотів - справа, «запобіжна» кнопочка - на правій рукоятці (2). Висота ступенів «револьверного» упору - 3 мм, шкала точного налаштування розмічена поділами по 0,04 мм, що, на наш погляд, надмірно. Втім, точності багато не буває.



Вікно для проходу фрези і кріплення патрубка пилососа прямокутне, 46 на 70 мм, тобто обмежує діаметр фрези 46 мм. Це досить дивно з урахуванням того, що з хвостовиком 12 мм компанія «Енкор» випускає широкий асортимент фігірейних фрез великого діаметру.

Відстань від торця шпинделя до підошви становить 7 мм, що обмежує використання фрезера в столі. Відстань від осі шпинделя до плоскої кромки - 76 мм, до округлої - 96 мм. Неясно, що завадило зробити дані цифри більш «круглими», наприклад 75 і 100 мм, це спростило б розмітку при фрезеруванні по упору підошвою в рейку-упор (так працювати точніше, ніж при використанні штатного паралельного упору).

Паралельний упор литий і потужний на вигляд, пластикові накладки мають поздовжні прорізи під гвинти. Завдяки цьому після ослаблення гвинтів накладки можна зрушити ближче до фрези (3) - починати обробку заготовки буде простіше, та й стійкість фрезера підвищиться.

Діаметр копіювальної втулки 20,5 мм трохи ускладнює установку шаблонів. Але столяра буде неважко доопрацювати її рівно до 20 мм, щоб полегшити виготовлення шаблонів.

Важіль стопора висоти фрезерування знаходиться зліва ззаду, під пальцями лівої руки.

Незначний люфт, менше 0,5 мм, і зовсім пропадає при фіксації важеля. Биття шпинделя - 0,01-0,02 мм, але це може бути помилкою вимірювань.



В РОБОТІ: настройка точна і проста, хоча потужні пружини ускладнюють опускання рухомої частини. На практиці зручніше виставляти виліт фрези при вимкненій машині: поставити її на край верстака, навалитися усім тілом, зафіксувати важіль і потім перенести фрезер на заготовку.

Плавний пуск функціонує дуже коректно, розкрутка починається негайно і плавно. Вихід на повну швидкість приблизно за секунду.

Робота без упору фрезою з нижнім підшипником пройшла вдало, так як фрезер має значну вагу і широку підошву.



РЕЗЮМЕ: машина зручна і продумана.

Єдиний недолік - маленьке вікно в підошві, але він цілком усунемо слюсарним обробленням підошви. Рекомендуємо виробнику збільшити вікно хоча б до 50 мм, а краще - до 85, для можливості роботи «рідними» - «енкоровскімі» - фігірейнимі фрезами.

FELISATTI R346EC



ТИП ІНСТРУМЕНТУ: професійний

СПОЖИВАННЯ ЕНЕРГІЇ: Потужність 2000 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 8000-22 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс): 76 мм

Діаметр фрези (макс.): 94 мм

Діаметр цанги: 6 / 6,35 / 8 / 9,52 / 12 / 12,7 мм

ВЕС: 5,2 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 3-ступеневу завдання глибини занурення фрези; упор з точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; 6 цанг; паралельний упор; копіювальна втулка; ключ на 22 для цанги; патрубок для підключення пилососа

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: револьверний упор триступеневий. Він складається з трьох гвинтів з гайками і може налаштовуватися на будь-яку висоту. Барабан точного регулювання має шкалу в міліметрах, ділення шкали великі, а лімб з поділами повертається при деякому зусиллі, що дозволяє обнулити його після установки фрези.

У самому нижньому положенні висота цанги над поверхнею складає 3 мм, причому опустити нижче ніяк не вийде. У комплекті шість цанг на всі європейські і американські стандарти фрез і додатковий адаптер для вставляння 6-міліметрових в цангу 12 мм. Швидше за все, вона призначена для того, щоб після роботи фрезою великого діаметру, наприклад фігірейной, встановити кромочную з 6-міліметровим хвостовиком і зняти фаски без відгвинчування гайки і зміни основної цанги шпинделя.

Пускова клавіша оснащена своєрідним запобіжником у вигляді повзунка посередині (3), який треба опустити вниз, щоб звільнити клавішу. Це створює деякі незручності, тому що висота рукояток по передній поверхні і так 80 мм, і після «сповзання» долоні на 5 мм фрезер стає зручним в основному для столярів з невеликими руками. Для мене, наприклад, виявилося зручніше натискати пуск НЕ вказівним, а середнім пальцем. Будь це мій фрезер, я видалив би такий запобіжник зовсім. Затискної важіль - зліва позаду корпусу, регулятор оборотів - зверху посередині (1).



Паралельний упор литий, шириною 250 мм. Пластикові накладки мають прорізи для кріпильних гвинтів, завдяки чому їх можна розсовувати на ширину застосовуваної фрези (4), що полегшує обробку країв заготовок і збільшує стійкість інструменту на початку або кінці фрезерування.

Поперечний люфт напрямних що невиявлений зовсім, а биття шпинделя - в межах помилки вимірювання.

Відстань від осі фрези до плоскої боковини - 63 мм, а до краю підошви - 85 мм. Діаметр копіювальної втулки складає 22 мм. Це зручно, оскільки при виготовленні шаблону оперуєш цілими міліметрами, а не частками.



В РОБОТІ: настройка фрезера і паралельного упора (2) проста і очевидна, а до повзунка-запобіжника звикаєш на першій же деталі. Утруднення викликало витяг фрези з цанги після роботи - інструмент намертво прихопив її і ніяк не відпускав, при силовому вилученні плоскогубцями навіть була скрошітся кромка твердосплавних пластини. Але крапля масла допомогла зрушити цангу і звільнити фрезу. До слова, цанга має зустрічні пропили і не схожа на аналоги інших фірм. При бажанні можна замовити таку токареві-інструментальнику або підібрати аналогічну за розмірами, але з чотирма пропилами.

Працює машина точно, налаштування не збиваються.



РЕЗЮМЕ: потужна і зручна машина. Проблема з цангою може бути як випадковою (тільки у даного екземпляра), так і системної - перевірити не вдалося.

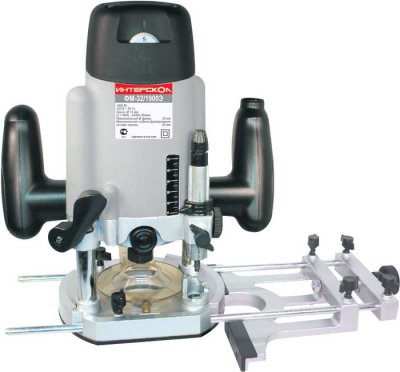

Интерскол ФМ-32 / 1900Е





ТИП ІНСТРУМЕНТУ: професійний

СПОЖИВАННЯ ЕНЕРГІЇ: 1900 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 9000-26 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 40 мм

Діаметр ФРЕЗИ (макс.): 32 мм

Діаметр цанги: 8 або 12 мм

ВЕС: 5 КГ

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання і обмеження пускового струму; револьверний 8-ступеневу завдання глибини занурення фрези, упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор з точним регулюванням і 2 напрямні для нього; копіювальна втулка; копіювальний ролик; центр (для циркульного упору); 2 затискні цанги (діаметром 8 і 12 мм); ключ для цанги; патрубок для підключення пилососа

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

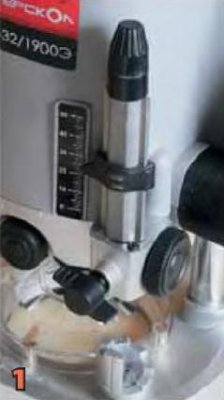

КОНСТРУКЦІЯ: опорні штанги розташовані по діагоналі корпусу, завдяки чому «револьверний» упор (1) виявився праворуч, а підпружинений важіль фіксації глибини фрезерування (2) - зліва спереду. Повертається він вліво, тобто великим пальцем лівої руки, що досить зручно.



У найнижчому положенні висота цанги над поверхнею - 10 мм, подальшого опускання «голови» заважає «револьверний» упор. Якщо його зняти, то вдається домогтися вильоту цанги на міліметр нижче підошви. Хоча висота підйому «голови» над підошвою становить 40 мм, при роботі невеликими фрезами (на кшталт матеріалу кромки-Галтельні) саме висота цанги над столом визначить глибину фрезерування. Максимальний діаметр фрези заявлений як 32 мм, але оскільки діаметр отвору в підошві 75 мм, а найменша швидкість 9 тисяч обертів на хвилину, то при установці в стіл можна застосовувати ріжучий інструмент діаметром до 75 мм. Звичайно ж, на мінімальній швидкості і з маленькими подачами, так як потужність двигуна на таких оборотах падає в два з половиною рази.

Пускова клавіша має легкий перебіг, а «запобіжна» кнопочка відсутня, що покращує ергономіку машини. Рукоятки гладкі (3), але об'ємні - вони не натирають долоні при тривалій роботі. Регулятор швидкості обертання розташований в невеликому поглибленні - випадково його не зрушити.

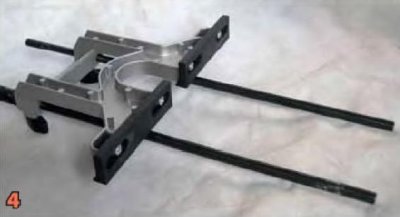

Паралельний упор литий з легкого сплаву і складається з двох частин (4), скріплених регулювальним гвинтом, який служить для точної (до 0,1 мм) установки. Пластикова накладка пригвинчена гвинтами, що дає можливість замінити її рукотворної більшої висоти, збільшивши площу опори і точність. Бічний люфт напрямних нікчемний і проявляється тільки при незакріпленому важелі. Крок ступенів револьверного упору - 2,5 мм, що цілком підходить для робіт з будь-якими породами дерева.

Адаптер для підключення пилососа має отвори діаметром 33 і 38 мм, а також допоміжне отвір для кріплення фрези 34 мм.

Для монтажу в стіл передбачена знімна підошва на шести гвинтах, її неважко відкрутити. Копіювальна втулка кріпиться двома гвинтами і має легку конусностью. Це, втім, не має значення, так як шаблони зазвичай дерев'яні або фанерні, а значить, їх кромки можуть бути заокруглені для зручності звернення. Діаметр копіювальної втулки - 21 мм, що трохи ускладнює кріплення шаблонів до заготовок, так як треба дотримуватися відступ в 10,5 мм. Звичайно, в більшості випадків 0,5 мм нічого не вирішують, але при підгонці складних деталей візерунка або ящиків вони можуть бути помітні.



В РОБОТІ: паралельний і циркульний упор налаштовуються просто і очевидно. «Баранці» гвинтів великі і зручні.

Після натискання пускової кнопки фрезер півсекунди дзижчить з нерухомим шпинделем, а потім починає розкручуватися - розгін займає пару-трійку секунд. Щоб опустити працюючу фрезу до упору, потрібно віджати великим пальцем лівої руки важіль стопора. При цьому стійкість фрезера в руках трохи втрачається - підпружинені в даному випадку перешкода важеля.

Для установки інструменту в стіл доведеться відвернути шість гвинтів, зняти підошву, пригвинтити опорну пластину столу, зняти «револьверний» упор. При зворотному перекладі в «ручний» режим важливо не втратити пружинку і ковпачок тріскачки «револьверного» упору.



РЕЗЮМЕ: в «мінусах» - тільки своєрідна робота плавного пуску. Великий «плюс» - можливість опускання цанги врівень з підошвою і відсутність дратівної «запобіжної» кнопочки. Потужний і досить компактний фрезер, придатний для будь-яких столярних операцій.

ДИОЛД МЕФ-1,6





ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: 1600 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 5000-23 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 50 мм

Діаметр ФРЕЗИ (макс.): 40 мм

Діаметр цанги: 8 або 12 мм

ВЕС: 5 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання; револьверний 7-ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; циркульний упор; копіювальний ролик; копіювальна втулка; патрубок для підключення пилососа; 3 фрези; 2 затискні цанги (діаметром 8 і 12 мм); запасні щітки; кейс

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: у цій моделі «Диолд» класична компоновка - револьверний упор зліва спереду, над ним вертикальний упор для установки глибини фрезерування. Барабанчик останнього прокручується нечутними, але відчуваються рукою клацанням, так як на ньому зубчаста рейка, а сам барабанчик оснащений відповідної шестерінкою (2). Таке рішення підвищує надійність вузла.

Стопор рухомої частини розташований зліва ззаду, «запобіжна» кнопочка і пускова клавіша - на правій рукоятці (3). Стопор шпинделя знаходиться праворуч спереду, а регулятор частоти обертання - справа на корпусі. Посередині верхньої кришки привертає увагу заглушка щіткового вузла.

Паралельний упор з комплекту має рухливі накладки на гвинтах, які можна зрушити ближче до фрези. Тим самим підвищується стійкість ведення фрези по заготівлі, особливо на початку і кінці обробки, коли половина упору повисає в повітрі.

Діаметр копіювальної втулки - 21 мм, відстань від торця гайки дощенту підошви - 60 мм. При граничному опусканні рухомої частини від гайки до підстави підошви залишається 17 мм. Підошва пригвинчена на чотири гвинта, її товщина 5 мм.



В РОБОТІ: пружини рухомої частини жорсткі, що трохи ускладнює настройку для не дуже сильної людини. Стопорний важіль «голови» зберігав свою працездатність протягом тесту.

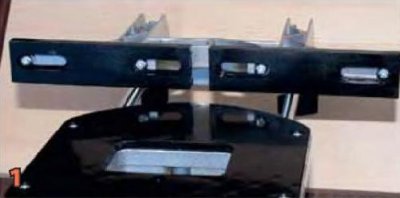

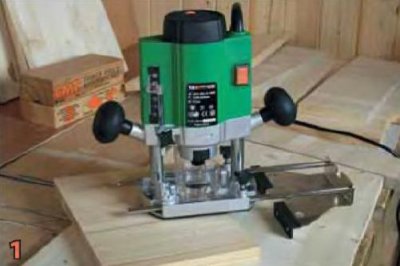

На фото (1) видно досить потужний і міцний паралельний упор з пластиковими накладками.



Пилеотсосний патрубок здався малоефективним, напевно, тому, що отвір для фрези у нього всього 30 мм.

Оснащення виймається з працею, але, як показує практика, з часом поверхня цанги «притираються» і витяг фрез легшає.



РЕЗЮМЕ: потужний і цілком зручно настроюється фрезер, який виправдовує свою ціну. Вдала конструкція паралельного упору полегшує установку замість його пластикових накладок саморобних збільшеної висоти (для більш точного ведення по кромці дошки), а також інших пристосувань. Але для майже 2-кіловатної потужності і 12-міліметрової цанги максимальний діаметр фрези малуватий.



КРАТОН R-05



ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: Потужність 2000 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 12 000-25 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 52 мм

Діаметр фрези (макс.): 78 мм

Діаметр цанги: 6,8 або 12 мм

ВЕС: 7,7 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 3-ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа; пилозахисний щиток

ОБЛАДНАННЯ: фрезер; 3 затискні цанги (діаметром 6, 8 і 12 мм); ключ для цанг; паралельний упор; роликовий упор; копіювальна втулка; запасні щітки; патрубок для підключення пилососа

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: піднімають і опускають рухому частину поворотом лівої рукоятки, причому для її розблокування потрібно пальцями лівої руки втиснути червоне стопорне кільце (1) всередину ручки. Обидві напрямні фрезера проходять крізь підшипники ковзання, запресовані в легкосплавне підставу. Подібне рішення збільшує довговічність інструменту.

«Револьверний» упор (2) знаходиться справа ззаду, його ступені налаштовують обертанням рифлених гайок. Рукоятка точної настройки глибини - зліва зверху. Втім, користь від неї сумнівна, так як поворотом лівої рукоятки можна досягти більшої точності.

Стопор шпинделя має похилу поверхню, що взаємодіє зі скосом підошви так, що при повному - на 25 мм - висунення шпинделя він стопориться для заміни фрези. При цьому виліт цанги стає більше 11 мм. Подібна реалізація стопора досить незвичайна, але зручна. За заявою виробника, вона була впроваджена за численними побажаннями від фахівців в столярній справі до Фрезер «Кратон». У підсумку в R-05 вперше відмовилися від ручного стопора, використовуваного на попередніх моделях. Це істотно полегшило зміну оснащення, особливо при роботі з фрезерним столом. Зауважимо, що при повному висуненні цанги на робочих оборотах заклинювання не відбувається, так як стопор не може увійти в паз на шпинделі. Втім, такий вибіг Фрезера звичайно не потрібно. Крім того, основні операції припускають попередню установку вильоту фрези перед включенням двигуна.

Регулятор швидкості обертання розташований на правій рукоятці з боку корпусу машини (під великий палець правої руки). В результаті він не цілком видно (3), і при роботі фрезами великого діаметра є ризик випадково перевищити обертів. З іншого боку, для досвідченого столяра таке розташування може бути перевагою - при появі пріжогов він відразу знизить обороти, не перериваючи роботу. «Запобіжної» кнопочки немає, що спрощує фрезерування і установку в стіл. Діаметр копіювальної втулки - 18,5 ми. Гвинти її кріплення угвинчені в підошву, щоб не загубилися.

Встановлений патрубок для пиловідсмоктування обмежує діаметр фрез 48 мм, хоча вікно в підошві має діаметр 79 мм.

Паралельний упор зроблений з штампованого 2,5-міліметрового сталевого листа. Його точне регулювання можлива тільки в невеликих межах.



В РОБОТІ: у цій моделі дуже зручно налаштовувати величину вильоту цанги, а також змінювати оснащення при установці фрезера в стіл.

Напрямні паралельного упору закороткі, а замінити їх на відповідні прутки буде непросто, так як їх діаметр 11,5 мм і вони заштіфтовани. Сам упор недостатньо жорсткий, до того ж він не перпендикулярний підошві фрезера і вимагає підгинання по косинці. Накладок на ньому немає, але є отвори під шурупи, так що столяра не складе труднощів прикрутити до нього дерев'яні накладки потрібної для роботи висоти.

При сильному хваті розблокування лівої рукоятки іноді випадково втискається, коли при фрезеруванні доводиться переступати уздовж довгої заготовки і міняти положення рук (ця властивість відзначено тільки мною, двоє інших столярів, залучених для підвищення об'єктивності, не помітили цього «самовжіма»).

Для установки в стіл варто видалити прозорий щиток пилососна патрубка або підрізати його для проходження великих фрез.

Бічний люфт - частки міліметра і при застопореному важелі (розташований зліва ззаду) зникає зовсім.



РЕЗЮМЕ: потужний фрезер зі зручною установкою вильоту фрези. Незначні недоліки можуть бути виправлені силами столяра. Інструмент добре підходить для установки в стіл завдяки великому вильоту шпинделя.

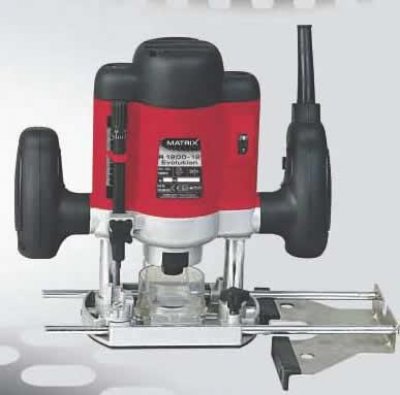

MATRIX R1200-12 set/1 Evolution



ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: 1200 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 11500-30 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 57 мм

Діаметр фрези (макс.): 39 мм

Діаметр цанги: 8 мм

ВЕС: 4 кг

ОСОБЛИВОСТІ: електронні системи регулювання чистоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 7-ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; циркульний упор; копіювальна втулка; патрубок для підключення пилососа; 10 фрез; 1 затискна цанга (діаметром 8 мм); запасні щітки

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: фрезер класичної компоновки і маленьких габаритів (якщо порівнювати з іншими учасниками тесту). Пускова клавіша - на правій рукоятці, там же «запобіжна» кнопочка (1).

Ручки досить об'ємні і зручні, хоча через товстої сполучної деталі хват специфічний. Але до нього швидко звикаєш.

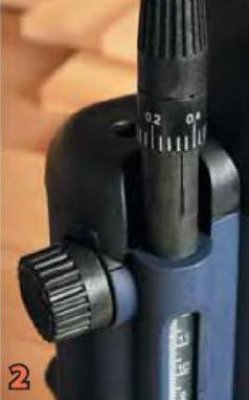

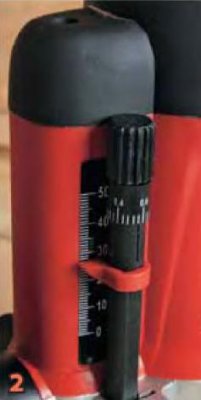

Упор точної установки глибини фрезерування (2) має зверху барабанчик з розміткою по 0,05 мм, але сам він пластмасовий і досить сильно гойдається з боку в бік при невеликому натисканні. Це вимагає обережності в поводженні, щоб не збити настройку в процесі роботи.

Ліва напрямна проходить крізь запресованих в легкосплавний корпус підшипник ковзання, що підвищує довговічність інструменту. Затискної важіль, як зазвичай, розташований зліва ззаду і при деякій спритності може бути затиснутий під час фрезерування, що зручно при обробці довгих глухих пазів.

Гранично опущена цанга виявляється на 6 мм нижче поверхні підошви - дуже добре для установки фрезера в стіл. Паралельний упор з пластиковими нерухомими накладками (3) виконаний на гвинтах.

Копіювальна втулка має діаметр 18,2 мм, що часом ускладнює проектування і виготовлення шаблонів. До речі, саме виступи підошви під встановити копіювальну втулку і обмежують максимальний діаметр фрези (39 мм). При незначній слюсарної доопрацювання підошви можна буде користуватися фрезами до 60 мм, але з втратою копіювальної втулки.

В РОБОТІ: люфти невеликі, настройка проста.

Загальне враження від фрезера - хороший кандидат для установки в стіл. Трохи обпиляти вікно в підошві - і будуть проходити фрези діаметром до 60 мм. Виліт цанги в 6 мм в поєднанні з товщиною накладки 2 мм дозволить зробити кришку столу навколо фрезера товщиною 8 або 10 мм, що забезпечить їй велику жорсткість.

Шкода, що цанга тільки 8 мм - це обмежує вибір фігірейних фрез. Та й мотору не завадило б більше потужності.



РЕЗЮМЕ: легкий і зручний для новачка в столярні або мало Столярувати людини фрезер. Для досвідченого майстра він може представляти інтерес при роботі по «методу Калініна», коли кілька недорогих фрезеров налаштовані кожен на свою операцію і не регулюються взагалі: один обробляє кромку, інший виконує пази під фільонку, третій - радісно округлення і т. Д.

URAGAN MER 1200 E





ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: 1200 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 11500-28 000 об / хв

ВЕРТИКАЛЬНИЙ хІД ФРЕЗИ (макс.): 45 мм

Діаметр фрези (макс.): 39 мм

Діаметр цанги: 8 мм

ВЕС: 4,2 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 8 ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; копіювальний ролик; копіювальна втулка; центр (для циркульного упору); патрубок для підключення пилососа; 1 затискна цанга (діаметром 8 мм); ключ для цанги; запасні щітки

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: класична в общем-то компоновка, але зі своїми особливостями.

Рукоятки на перший погляд здаються виконаними у вигляді тіл обертання. Але на перемичці правої ручки є сегментообразние виступ (1), за який дуже зручно чіплятися великим пальцем для більшої стійкості. Є виступ і над пусковий клавішею: він нависає якраз над вказівним пальцем, також підвищуючи стійкість.

Коліщатко регулятора обертів знаходиться зверху на кришці мотора, але в поглибленні, щоб випадково не збити настройку. Спереду і ззаду на корпусі - заглушки швидкого доступу до щіток, що важливо, адже Гостовский ресурс контактів всього 50 годин.

Важіль фіксації глибини фрезерування, як зазвичай, розташований зліва за лівої рукояткою. Сам він досить довгий і недарма - затискати його все сильніше. Ліва напрямна пропущена через підшипник ковзання, що підвищує надійність інструменту.

Вертикальний упор простий, у вигляді сталевої рейки з зубцями ззаду. На приводному барабанчику (2) є шкала, чомусь розмічена в дюймах: цифри через 78 і проміжні ризики приблизно відповідають 1,58 мм, а повний оборот - одному дюйму, тобто 25,4 мм. Оскільки діаметр барабанчика 30 мм, то установка з точністю близько третини міліметра цілком реальна.

Висота сходинок револьверного упору становить 2,5 мм. Це відповідає зніманню за один прохід і здоровому глузду.

Виліт цанги нижче підошви на 5 мм полегшує установку фрезера в стіл, тим більше що підошва кріпиться на чотири гвинта і товщина її 3 мм.

Діаметр копіювальної втулки - 18 мм, відстань від осі фрези до плоскої кромки підошви - 55 мм, до круглої - 77,5 мм. Таким чином, фрезерування по шаблонах і спрямовуючим не так вже й складно.

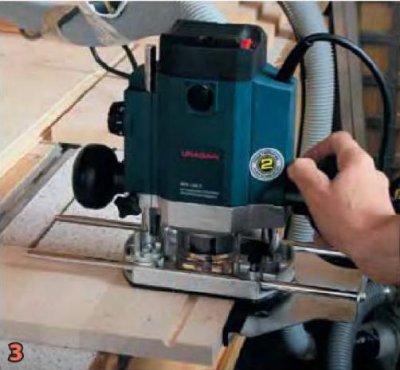

Паралельний упор (3) простої конструкції, але з пластиковими накладками. Для підвищення точності роботи їх в принципі можливо замінити на більш високі рукотворні.





В РОБОТІ: побоювання, що круглі рукоятки незручні в руках, не підтвердилися - фрезер виявився цілком керований. Налаштування нескладна, по лінійці і окоміру.

Бічний люфт що невиявлений, ймовірно, завдяки підшипника ковзання на лівій штанзі. Вертикальний хід у нового інструменту трохи тугуватий, але так і повинно бути, адже підшипника ковзання треба притертися.

Деяка незручність викликала нижня кришка мотора з листового металу: при натисканні на стопор шпинделя її кромка впирається в палець. Але її досить легко відкрутити і зробити в ній виїмку ножицями по металу і напилком або просто міняти фрези в рукавичках.

Потужності вистачає для фрез з хвостовиком 8 мм. Невелика вага, компактність і відсутність «запобіжної» кнопочки полегшують роботу.



РЕЗЮМЕ: компактний і легкий фрезер переважно для «ручної» роботи, але придатний і для установки в стіл.

DWT OF1800 VE



ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: 1800 Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 8000 26 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 60 мм

Діаметр фрези (макс.): 42 мм

Діаметр цанги: 8 або 12 мм

ВЕС: 5 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання рік навантаженням і обмеження пускового струму; револьверний 8-ступеневу завдання глибини занурення фрези; упор з попередньої і точним регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; циркульний упор; копіювальна втулка; патрубок для підключення пилососа

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

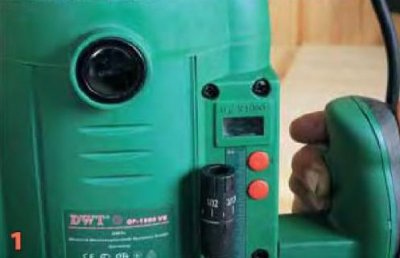

КОНСТРУКЦІЯ: перше, що помічаєш, - електронний регулятор частоти обертання. Спереду справа, за упором глибини фрезерування, знаходиться ЖК-екран і дві червоні кнопки: верхня «+» і нижня «-» (1). Кнопки доступні пальцях правої руки, розташованої на рукоятці. Обидві ручки зручні і зверху мають розширення. Близько вимикача розмістилася «запобіжна» кнопочка (2).

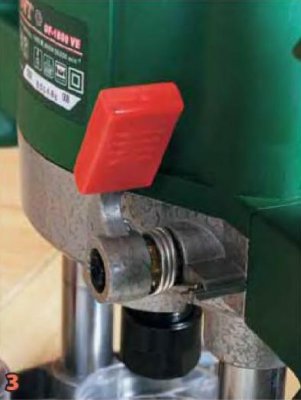

Важіль фіксатора глибини фрезерування - зліва ззаду (3), тобто традиційно. «Револьверний» упор знаходиться праворуч, а ліворуч (спереду і ззаду) - гвинти кріплення паралельного упору. Він литий і досить міцний.

Вікно в підошві прямокутне, 42 на 80 мм. Висока потужність двигуна і цанга на 12 мм роблять можливим застосування фігірейних фрез, але ... вікно замало для них. Теоретично його можна розширити до діаметра 80-82 мм (природно, з втратою гарантії). Те ж саме і з пилососних патрубком - віконце в ньому 29 мм, тобто з фрезами більшого діаметру він непридатний.

Сама підошва має звичайну форму, дві закруглені боку і дві прямі. Від осі фрези до прямих сторін - 63 мм, до круглих - 84 мм. Від площині цанги до підошви - 4 мм, тобто фрезер в принципі придатний для установки в стіл.

В РОБОТІ: при включенні шпиндель починає розганятися плавним пуском, на табло загоряється «26» і, якщо встановлена ??фреза великого діаметру, потрібно дуже швидко жати на «мінус», поки вона не розігналася до надлишкових для неї оборотів. Втім, при роботі з оснащенням малого, до 12-15 мм, діаметра ця особливість несуттєва. Вирішено було перевірити, чи не запам'ятовує чи фрезер попереднє значення швидкості - в такому випадку можна було б включати інструмент без оснащення, вибирати обертів, вимикати, ставити фрезу і працювати. Але немає, електронний блок не запам'ятовує раніше встановлену швидкість.

В іншому інструмент показав себе добре. Бічний люфт на напрямних - менше 0,5 мм. Паралельний упор міцний і з накладками на гвинтах, які при потребі реально поміняти на більш високі для підвищення точності.

Пилососна патрубок трохи заважає при установці фрез, тому зручніше працювати без нього.



РЕЗЮМЕ: потужний і відносно недорогий фрезер, відповідний для великих обсягів робіт фрезами діаметром до 42 мм. Для 1800-ватної машини максимальний діаметр фрези малуватий.

ТД КОНАКОВО ФМ 900 Е





ТИП ІНСТРУМЕНТУ: побутової

СПОЖИВАННЯ ЕНЕРГІЇ: 900Вт

ЧАСТОТА ОБЕРТАННЯ (холостий хід): 11 500-32 000 об / хв

ВЕРТИКАЛЬНИЙ ХІД ФРЕЗИ (макс.): 42 мм (55 мм без пилососна патрубка) Діаметр фрези (макс.): 32 мм (39 мм без пилососна патрубка)

Діаметр цанги: 6 або 8 мм

ВЕС: 3,5 кг

ОСОБЛИВОСТІ: електронні системи регулювання частоти обертання, підтримки постійної частоти обертання під навантаженням і обмеження пускового струму; револьверний 7-ступеневу завдання глибини занурення фрези; упор з попереднім регулюванням глибини занурення фрези; блокування шпинделя; знімний патрубок для підключення пилососа

ОБЛАДНАННЯ: фрезер; паралельний упор; циркульний упор; копіювальна втулка; патрубок для підключення пилососа; 1 затискна цанга (діаметром 8 мм); запасні щітки; ключ

РЕЗУЛЬТАТИ ТЕСТУВАННЯ

КОНСТРУКЦІЯ: найкомпактніший фрезер в нашому тесті - що в коробці (вона найменша), що сам по собі. У стані поставки бічні ручки, що кріпляться на різьбі М8, отвінчени, а пилососний патрубок, навпаки, встановлено. Останній обмежує вертикальний хід фрезера (42 мм) і діаметр фрези (32 мм), хоча отвір в підошві має діаметр 39 мм.

Пластикові накладки паралельного упору (1) паралельні, але не в одній площині. В тестованому екземплярі кнопка включення, розташована праворуч на корпусі, що не утримувалася у включеному стані - за інструкцією не вдалося встановити, несправність це або особливість фрезера. Коліщатко регулятора частоти обертання знаходиться зверху на корпусі двигуна і захищене від пошкоджень виступаючим бортиком кришки.

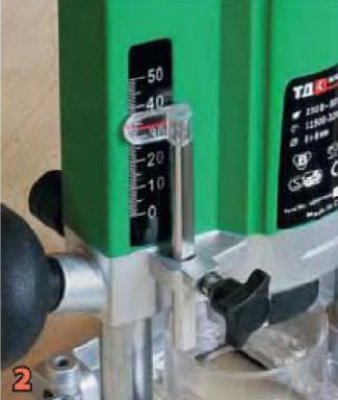

Обмежувач глибини фрезерування (2) - найпростіший в тесті. Це просто стерженек зі стрілкою, намальованої на шматочку прозорого пластика. Ліва напрямна проходить крізь запресованих в легкосплавний корпус підшипник ковзання.

Відстань від осі фрези до плоскої сторони підошви - 55 мм, до круглої - 77,5 мм. Тобто підошва дуже маленька, що іноді корисно (наприклад, струбцини, що тримають шаблон, можуть перебувати ближче до краю останнього). Від цанги до площини підошви - 10 мм, а зі знятим пилососних адаптером цанга трохи виступає з площини підошви. Але з огляду на особливості вимикача установка фрезера в стіл без доопрацювання його електричної схеми навряд чи виправдана.



В РОБОТІ: фрезер зручний в налаштуванні. А ось працювати їм з-за своєрідних грибоподібних ручок в поєднанні з не фіксується вимикачем непросто - потрібні певні навички (3). Паралельний упор досить жорсткий. Глибину фрезерування краще виставити перед роботою, закріпити важелем і не намагатися опускати-піднімати фрезер по напрямних, так як пружини у нього занадто сильні для такої ваги. А ось люфту на напрямних у цієї машини не виявилося.

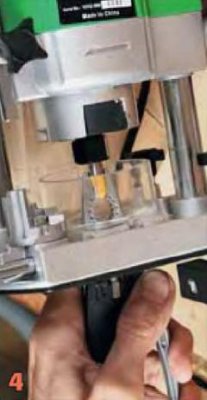

Під час вилучення деяких фрез виникали труднощі (4), хоча ці ж фрези нормально виймались з інших машин. З чим це пов'язано, встановити не вдалося.

РЕЗЮМЕ: класичний представник недорогого побутового інструменту. Гранична компактність машини сподобається установників дверей. Незручність роботи з вимикачем цілком може компенсуватися вправністю при набутті досвіду. Рекомендації виробнику: використовувати вимикач з фіксацією включення і винести вимикач на праву рукоятку.
