Тест-огляд корпусу Thermaltake Urban S41.

Тест-огляд корпусу Thermaltake Urban S41.

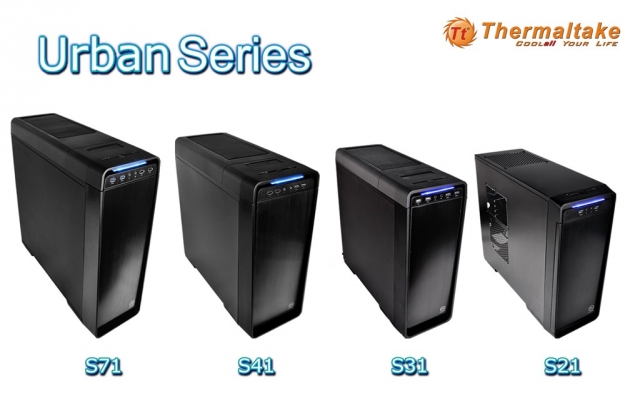

У особливого представлення компанія Thermaltake не потребує, оскільки вона є однією з найстаріших і відомих торгових марок, продукція якої призначена для комп'ютерних ентузіастів. Одним з останніх корпусів компанії є модель Urban S41. Слід нагадати, що лінійка корпусів Urban включає моделі з індексами S21, S31, S41 і S71.

Комплект поставки

Корпус упаковується в досить красиву, проте не надто інформативну коробку. На її передньої і зворотної сторони нанесені однакові зображення фрагмента корпусу, що, скоріше, розпалює цікавість потенційних покупців, а не показує, що конкретно ховається під упаковкою. Зате на боковинах є гранично коротка технічна інформація, з якої можна дізнатися, що дана модель може мати два варіанти комплектації - з вікном і без нього. В якості захисту від механічних пошкоджень використовуються пластиковий пакет і два демпфера з пінопласту, а всі зовнішні поверхні корпусу обтягнуті захисною плівкою. Комплект аксесуарів знаходиться в додатковій коробці з білого картону, закріпленої в санчатах для жорстких накопичувачів. Комплект поставки передбачає наявність діагностичного динаміка, п'яти багаторазових кабельних стяжок; двох рейок для установки одного 3,5-міліметрового пристрою в 5,25-міліметровий відсік, двадцяти великих гвинтів для 3,5-міліметрових накопичувачів, чотирьох гвинтів для блоку живлення, однієї запасної стійки для материнської плати, перехідника для монтажної викрутки, двадцяти восьми невеликих гвинтів для 2,5- і 5,25-міліметрових пристроїв і приводу гнучких дисків, чотирнадцяти гвинтів для материнської плати, перехідника для 5,25-міліметрового відсіку і керівництва по експлуатації.

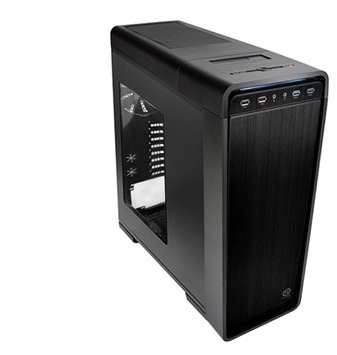

Варто звернути увагу на те, що моделі з боковим вікном і без нього мають ідентичну внутрішню структуру, однак у моделі з вікном (Urban S41 VP600M1W2N) шумоїзолірующий шар на бокових дверцятах відсутня, а у моделі без вікна (Urban S41 VP600M1N2N) такий шар є.

Дизайн

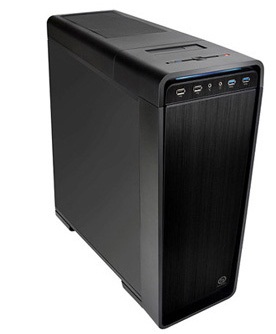

Якщо перший раз поглянути на зовнішність Urban S41, то можна відразу погодитися з короткою характеристикою його рекламного девізу, розміщеного на коробці - простота і елегантність. Незважаючи на загальну незграбність корпусу, його шасі заокруглені за допомогою пластикових накладок. В цілому, дизайн справляє дуже приємне враження, що посилюється наявністю шліфованої алюмінієвої накладки, трохи втопленою в лицьову панель. Занадто помітних елементів в дизайні немає.

Практично вся лицьова панель, за винятком верхніх USB-роз'ємів, являє собою дверцята, відкривається в ліву сторону. Вона виготовлена ??з товстого пластикового листа, покритого тонким шаром алюмінієвого сплаву. Видимих ??вентиляційних отворів на ній немає, проте повітря надходить всередину завдяки тонким прорізах, які проходять по периметру між пластиковою окантовкою і дверцятами. У закритому положенні дверцята утримується за рахунок трьох магнітів, а видимих ??ручок або щілин для демонтажу у неї немає. У нижньому правому куті розташований логотип Thermaltake, а поруч з ним є спеціальне поглиблення, призначене для відкриття фронтальній панелі. Її внутрішня поверхня для чогось покрита глянцевим матеріалом, який дуже добре притягує пил і збирає відбитки пальців. На виступах дверцята (зверху, посередині та знизу) є три гумові накладки, що перешкоджають її дребезжанию. Чотири 5,25-міліметрових відсіку прикриваються легкознімними суцільними заглушками. Одна з них має отвір для установки 3,5-міліметрового пристрою. Однак, з огляду на невеликий запас місця між внутрішньою рамкою і дверцятами, встановити сюди пристрій, кнопки і важелі управління якого виступають більш ніж на 4 мм, не представляється можливим. Для зняття заглушок необхідно трохи підтягнути на себе підпружинений важіль, розташований з правого боку.

Нижню частину корпусу прикриває пиловий фільтр. Вузькі прорізи десяти повітряних отворів мають розміри 128х6 мм і оснащуються дрібною сіткою високої якості. Такі невеликі розміри повітряних отворів викликають деякі сумніви в ефективності вентиляції шасі. Важко уявити, навіщо потрібно було так сильно знижувати загальну площу передніх повітрозабірних отворів. Також незрозуміло і призначення поперечних пластикових ребер, розташованих між вентилятором і фільтром.

Зовнішні порти розміщені на верхній частині передньої панелі, завдяки чому їх використання буде дуже зручним. Крім того, таке рішення дозволяє менше турбуватися з приводу попадання в роз'єми дрібного сміття і пилу. Зліва направо розміщені два USB-роз'єму формату 2.0, два 3,5-міліметрових аудіовиходу і два USB-роз'єму формату 3.0. Дивно, але внутрішні елементи двох останніх роз'ємів мають синій колір, що вибивається із загальної колірної гами корпусу. У невеликому поглибленні над зовнішніми роз'ємами розташований світлодіодний індикатор синього кольору.

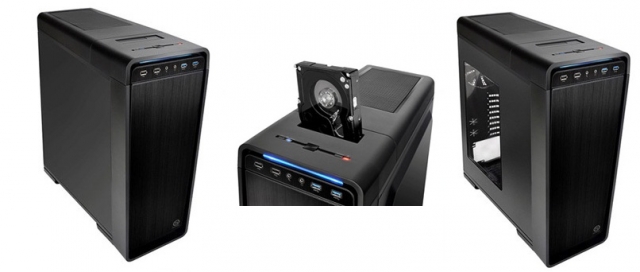

У передній частині верхньої панелі розміщена док-станція, призначена для установки одного 2,5- або 3,5-міліметрового накопичувача. Для захисту від пилу вона прикривається подпружиненной шторкою. Поруч розташовані дві кнопки, що підсвічуються вбудованого контролера оборотів вентилятора, кнопка запуску комп'ютера, має цікаву переливається текстуру поверхні, кнопка перезавантаження і невеликий червоний індикатор активності накопичувачів. Задню частину верхньої панелі закриває дрібна металева сітка, через яку здійснюється вихід гарячого повітря назовні. Розмір осередків сітки вкотре наводить на сумні думки з приводу ступеня ефективності охолодження комплектуючих. Крім того, верхня решітка комплектується вбудованим пиловим фільтром з якісної сіткою, який витягується з зворотного боку корпусу. Його призначення не зовсім зрозуміло - навряд чи хтось буде встановлювати сюди вентилятори, що працюють на втягування повітря всередину корпусу.

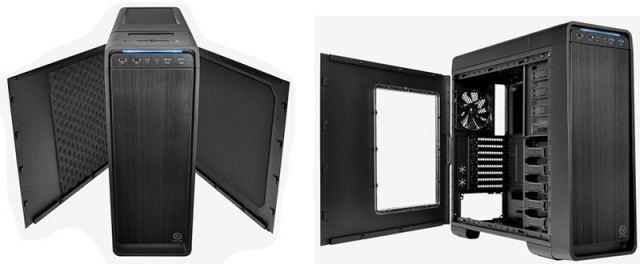

Бічні панелі оснащуються ручками і гвинтами з торованими головками, які істотно підвищують зручність монтажу / демонтажу панелей. Варто звернути увагу на те, що навіть після демонтажу панелей гвинти залишаються закріпленими в пазах, що скорочує ризик їх втрати до мінімуму. Тестований екземпляр Urban S41 комплектується досить великим і прозорим акриловим вікном, що відкриває прекрасний вид на всі компоненти системи. Зсередини воно надійно прикручено за допомогою гвинтів до лівої бокової панелі, а з огляду на його солідну товщину, очікувати появи на вікні тріщин не доводиться. Однак обидві дверцята характеризуються зайвої гнучкістю, незважаючи на наявність у них ребер поперечної жорсткості. Це прямо вказує на застосування металу недостатньої товщини. Бічна панель з правого боку повністю суцільна. На жаль, як уже згадувалося, у варіанті корпусу з вікном вона шумоизолирующим матеріалом не оклеивается.

Задня панель виконана в типовому для корпусів з нижнім розташуванням блоку живлення форматі. У верхній частині є три отвори, призначені для шлангів систем водяного охолодження діаметром 26 мм. Отвори прикриті гумовими заглушками, під якими можна побачити грати, має великі отвори у вигляді сот, а за нею - посадочне місце для 120-міліметрового вентилятора. Над задніми роз'ємами материнської плати розташована знімна скоба, призначена для закріплення периферійних кабелів, що є позитивним моментом. По-перше, це дозволить уникнути пошкодження портів материнської плати, якщо ненавмисно зачепити дроти. По-друге - це запобіжить крадіжку зовнішніх пристроїв в разі використання системного блоку, наприклад, в комп'ютерному клубі. А мінусом є те, що гвинт з накатаною головкою, який утримує скобу, розташований з внутрішньої сторони. Таким чином, після складання системи доступ до гвинта буде обмежений.

Слоти розширення, яких в корпусі сім штук, прикриті багаторазовими вентильованими заглушками. Вони виведені в один рівень з тильного панеллю, що дозволило збільшити на кілька сантиметрів простір всередині корпусу для установки плат розширення. Декоративна вертикальна накладка і заглушки утримуються за допомогою зручних гвинтів з торованими головками.

Конструкція корпусу дозволяє встановлювати блок живлення як вентилятором вниз, так і вгору. Для захисту від попадання в блок живлення сміття і пилу передбачений знімний фільтр. На жаль, посадочне місце блоку ніяких амортизувальних прокладок не має. Днище корпусу характеризується наявністю великої перфорації в передній і центральній частині. Всі отвори прикриваються довгим пиловим фільтром. Однак попереду, в нижній частині передньої панелі є досить великий отвір, через який видніється передній вентилятор і який дозволяє пилу безперешкодно проникати всередину корпусу.

Urban S41 комплектується досить великими пластиковими ніжками, що мають амортизуючі гумові накладки. Завдяки розмірам ніжок корпус піднімається над поверхнею на рекордну відстань - 31 мм. У центрі днища є посадочне місце для 120-міліметрового вентилятора, застосування якого значно поліпшить охолодження відеоадаптерів.

Внутрішня конструкція

У корпус можна встановлювати материнські плати форматів АТС, microАТХ і miniITX. Максимально допустима висота охолоджувача для процесора, за офіційними даними, становить 160 мм. А максимальна довжина плат розширення, що заявляється компанією-виробником, становить 435 мм без установки передніх кошиків накопичувачів або 315 мм з установкою таких. Тестові виміри показали, що в розглянуту версію (з боковим вікном) поміщається процесорний охолоджувач висотою 175 мм. А заміри можливої ??довжини плат розширення повністю підтвердили офіційні дані. Більшість стійок для материнської плати вже знаходиться в піддоні. Відстань від піддону материнської плати до верхньої панелі становить 32 мм, а від кромки самої материнської плати до верхньої панелі - 40 мм. На задній панелі встановлений 120-міліметровий вентилятор, який працює на витяжку нагрітого повітря. Він закріплений за допомогою звичайних шурупів, які протягнуті крізь гумові виброизолирующие прокладки. Якщо встановити по центру днища додатковий 120-міліметровий вентилятор, про що згадувалося раніше, то гранично можлива довжина блоку живлення буде становити 188 мм. Тому при установці блоків живлення з модульним підключенням кабелів рекомендується, щоб їх довжина не перевищувала 160 мм.

Однією з цікавих особливостей Urban S41 є наявність в його конструкції двох модульних знімних корзин для накопичувачів. Велика корзина здатна вмістити три накопичувача, а менша - два. Кожен кошик фіксується за допомогою чотирьох гвинтів з торованими головками, розташованих з боку піддону материнської плати, і ще двох, які розташовані під санчатами. При демонтажі меншою кошика максимум простору для плат розширення буде в області від першого до п'ятого слота. Така модифікація корпусу є найбільш логічною. Якщо ж велику корзину змістити вгору, то відеокарта буде обдуватися прямим потоком повітря від переднього вентилятора, а ось з трьох накопичувачів під обдув потрапить тільки нижній. Якщо закріпити зверху меншу кошик, то вона залишиться зовсім без обдування. Такий варіант є можливим тільки в разі установки в системі твердотільних накопичувачів. Якщо встановити меншу кошик знизу, то максимум простору для відеоадаптерів буде в області від першого до шостого слота. Також можна поміняти корзини місцями або взагалі повністю їх зняти. Однак в такому випадку піддон материнської плати практично повністю втратить жорсткість. Так що на своєму місці рекомендується залишати хоча б одну корзину.

В пластикові санчата можна встановлювати 2,5 і 3,5-міліметрові накопичувачі, проте фіксуватися вони будуть тільки за допомогою відповідних гвинтів. Для зниження вібрацій в місцях кріплення гвинтів передбачені гумові що амортизують прокладки. На жаль, самі санчата сидять в кошиках нещільно, що зумовлює появу зайвих шумів. Всі чотири 5,25-міліметрових відсіку мають безгвинтові фіксатори швидкого кріплення. Вони автоматично замикаються в момент встановлення пристроїв на достатню глибину. А для демонтажу пристроїв необхідно притиснути виступає праворуч важіль і вийняти пристрій.

Піддон корпусу виконаний кілька специфічно. По-перше, у нього відсутні ребра поперечної жорсткості, тому при демонтажі кошиків він почне сильно згинатися. По-друге, замість отворів для фіксації кабельних стяжок він має сім здвоєних вушок. В іншому Urban S41 не представляє собою нічого особливого: чотири отвори для прокладки проводів, які прикриті гумовими шторками, і досить великий виріз, призначений для розміщення охолоджувача для процесора. Запас місця від бічній панелі до піддону складає 21-22 мм, чого цілком достатньо для прихованої прокладки кабелів. Крім того, над вирізом для підсилювальної пластини процесорного кулера є два горизонтальних отвори, призначені для укладання кабелю живлення процесора.

Задній сегмент верхньої панелі тримається на шести пластикових засувках і демонтується без особливих проблем. Під нею встановлений 200-міліметровий вентилятор товщиною 30 мм, який прикручений за допомогою довгих гвинтів. Кабель живлення вентилятора має трьохконтактний роз'єм, а його довжина становить 500 мм. Крильчатка починає обертатися при подачі напруги 3 В на швидкості 300 об / хв. В такому випадку шуму від підшипника вентилятора зовсім не чути. При збільшенні напруги до 5 В швидкість крильчатки досягає 450 об / хв, а шум підшипника стає ледь помітним. Помітний шум починає з'являтися при напрузі 7 В і швидкості обертання вентилятора 600 об / хв, а на максимальній швидкості 800 об / хв з'являються аеродинамічні шуми повітря і звук від вентилятора стає дуже гучним.

Передній сегмент верхньої панелі кріпиться за допомогою пластикових кліпс і теж демонтується без особливих зусиль, але для цього потрібно обов'язково звільнити дроти. У металевій решітці верхньої панелі є вирізи для установки одного 120-, 140- або 200-міліметрового вентилятора в задню частину, або двох 120-міліметрових посередині. Також ці 120-міліметрові вентилятори можна встановити посередині з невеликим зсувом до лівої дверцятах, що буде дуже корисно при установці великого вентилятора водяної системи охолодження, який може зачіпати виступаючі частини материнської плати.

Щоб здійснити демонтаж фронтальній панелі потрібно потягнути її на себе. В області передньої панелі встановлений 120-міліметровий вентилятор, аналогічний тому, який розташований позаду. Але передній вентилятор кріпиться за допомогою гвинтів, а не шурупів, як у випадку з заднім. Крім того, в цій області є місце для установки додаткового 140-міліметрового вентилятора. Трохи далі встановлені два 120-міліметрових вентилятора, що мають злегка округлені кришки і незвичайну форму лопатей. Ці вентилятори починають обертатися при напрузі 5 В зі швидкістю 550 об / хв і до досягнення 900 об / хв при 10 В зовсім безшумні. Навіть на максимальній швидкості 1000 об / хв шум від них мінімальний. Можна почути тільки легкий шелест повітря - сторонніх шумів від підшипника немає, так що регулятор напруги цим вентиляторів безумовно не потрібен. Кабелі живлення вентиляторів довжиною по 400 мм кожен мають трьохконтактні роз'єми.

Монтаж

Збірка системного блоку в корпусі Urban S41 не викличе жодних проблем навіть у недосвідченого користувача, так як корпус розбирається досить легко. Деяка незручність може доставити відсутність стандартних отворів для кріплення стяжок кабелів, замість яких зроблені здвоєні вушка в піддоні материнської плати. Другим неприємним моментом є зайва гнучкість бічних дверцят, яка заважає їх нормальному монтажу і вимагає додаткових зусиль для такої простої операції. Фактично, за піддоном місця не надто багато, проте дверки все ж закриваються, і дроти без проблем укладаються на свої місця. В цілому, дану модель можна вважати досить зручною для збірки.

Після складання всі основні компоненти добре проглядаються через бокове вікно. Індикатор активності накопичувачів блимає червоним світлом, а кнопки індикатора роботи і контролера швидкості підсвічуються синім. Інтенсивність світіння ненав'язлива, проте дуже добре помітна як в повній темряві, так і при яскравому світлі.

Тестування

Для перевірки ефективності охолодження компонентів в корпусі була застосована наступна конфігурація системи:

процесор: Intel Core i7-2600K;

кулери: Zalman CNPS10X Performa і Noctua NF-F12PWM (2 шт.);

материнська плата: ASUS P8Z77-M Pro;

відеокарта: Palit GeForce GTX 560;

модуль пам'яті: Hynix HMT351U6BFR8C-H9;

твердотільний накопичувач: Crucial M4 CT064M4SSD2;

жорсткий диск: Western Digital WD2000JS;

блок живлення: SeaSonic G550;

термопаста: Noctua NT-H1.

Теплове навантаження створювалася шляхом одночасної роботи стрес-тестів MSI Combustor 2.5 і LinX 0.6.4 протягом десяти хвилин. Навантаження на жорсткий диск була проведена за допомогою програми Crystal Disk Mark 3.0.1 х64. Швидкості всіх вентиляторів були встановлені на максимум. Температура навколишнього повітря дорівнювала 24 градусам Цельсія.

В результаті тестування з'ясувалося наступне. Urban S41 досить складно назвати ідеальним корпусом з точки зору розподілу повітряних потоків. Наприклад, зміна швидкості 200-міліметрового вентилятора, який розташований зверху і працює на видув теплого повітря, абсолютно не призводить до змін температурних умов. З огляду на таку ситуацію можна зробити однозначний висновок: верхня панель корпусу зовсім не продувається.

Підсумкові висновки

Urban S41 можна назвати корпусом, який одночасно і зачаровує, і розчаровує. Перш за все, він привертає неабияким дизайном, загальним зручністю збірки системи, хорошою сумісністю і легкістю догляду за всіма компонентами, відмінною збіркою і підгонкою деталей, мінімальним рівнем шуму. Також в корпус встановлений пристойний набір вентиляторів, з яких 120-міліметрові моделі вражають своєю безшумністю. А розчаровує Urban S41 після знайомства з рівнем ефективності охолодження компонентів зібраної системи, так як шасі виразно має проблеми з вентиляцією. Це пов'язано з трьома причинами - надлишком перешкод для нормальної циркуляції повітря усередині корпусу, наявністю зайвих пилових фільтрів, що призводять до застою в верхній частині корпусу гарячого повітря, і недостатньою припливною вентиляцією. Отвори в передньому пиловій фільтрі і по периметру дверцята занадто малі для нормального руху повітряних потоків. Крім того, позначається відсутність в комплектації нижнього вентилятора. Таким чином, саме конструктивні недоліки в розподілі вентиляції не дозволяють без доробок комфортно встановлювати в корпус систему, що має номінальне тепловиділення понад 300 ват. Доповнює нерадісну картину використання в корпусі занадто тонкого металу.

Загалом, якщо потенційному покупцеві вже дуже подобається зовнішній вигляд Urban S41 і не дуже хвилює, що в базовій комплектації корпус не дуже добре справляється з охолодженням системи, то його можна сміливо купувати, так як інших критичних недоліків він не має. А тим користувачам, для яких ефективність охолодження є найбільш важливою характеристикою, можна тільки порадити або придивитися до інших моделей, або бути готовими до деякому доопрацюванні Urban S41 до ідеального стану, що цілком можливо.
