Огляд материнської плати MSI Z87M GAMING

Компанія Micro-Star International завоювала серця багатьох геймерів створенням серії ігрових комплектуючих. У лінійці GAMING розробники постаралися врахувати і задовольнити запити любителів комп'ютерних ігор. Популярність подібної продукції стимулює фахівців до створення все нових моделей. Материнська плата MSI Z87M Gaming з'явилася в кінці 2013 року, зайнявши нішу між Z87-G45 Gaming і Z87-GD65 Gaming. Вона відноситься до формфактору mATX, що обумовлює відсутність порту mSATA. Втім, цей недолік в деякій мірі згладжують два гнізда eSATA, які розташувалися на задній панелі. Решта атрибути ігровий лінійки виявилися незайманими. Приготований приємний сюрприз для оверклокерів, у вигляді POST-індикатора, зручних кнопок включення і перезавантаження системи, а також спеціальної кнопки OC Genie, розрахованої на новачків в області розгону.

Упаковка і комплектація

Упаковка всієї продукції з серії Gaming оформлена в єдиному, добре пізнаваному стилі. Не стала винятком і MSI Z87M Gaming. Велика частина верхньої кришки зайнята стилізованим драконом. У правому верхньому кутку розташувалися логотипи Intel і інформація про спеціальний мережевому контролері. Не обійшлося в оформленні без рекомендації від гравців команди Fnatic.

Задня сторона коробки містить невелику таблицю, в якій перераховані основні характеристики пристрою. Під нею ми бачимо схематичне зображення інтерфейсної панелі. Фото продукту відсутній, замість нього запропоновано подробиці фірмових програмних і конструкторських рішень.

Габарити коробки не відрізняються від стандартних, що наштовхує на думки про цілком рядовий комплектації. Як виявилося, виробник не поскупився і забезпечив геймерську плату парою додаткових аксесуарів, хоча частина з них не володіє практичною цінністю.

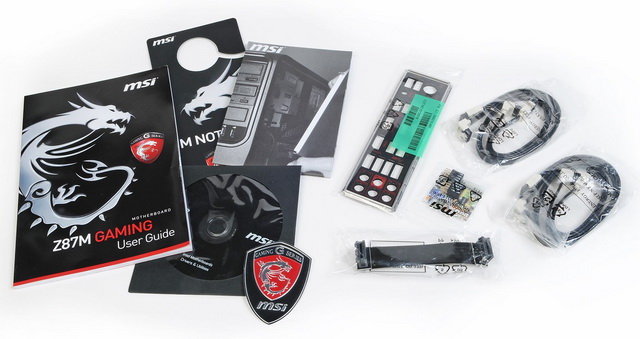

Комплект поставки включає багате ілюстраціями керівництво користувача, інструкцію по установці, лазерний диск, що містить необхідні драйвера і фірмове ПЗ, заглушку для задньої панелі, чотири кабелі стандарту SATA 6Gb / s, з яких дві штуки забезпечені Г-подібним роз'ємом, комплект перехідників для корпусних роз'ємів і гнучкий місток для створення графічної системи SLI з двох відеокарт.

Заглушка доповнена темної наклейкою з позначеннями гнізд. Її зворотна частина обклеєна шаром шумопоглинального матеріалу. Також в коробці знайшлися дверна табличка з написом «I'M SORRY BUSY GAMING» і наклейка з символом Gaming Series.

Зовнішній вигляд

В материнській платі MSI Z87M легко дізнатися представника лінійки GAMING. Пристрій зібрано на чорному матовому текстоліті, більшість елементів пофарбовані в чорний колір. На цьому тлі червоні елементи створюють ефектний контраст, характерний для колірної гами даної серії. Також присутній впізнавана символіка: хижий силует дракона прикрашає радіатори чіпсета і силових елементів.

Шестишарові друкована плата являє собою квадрат зі стороною 24,4 см, що відповідає mATX-формату.

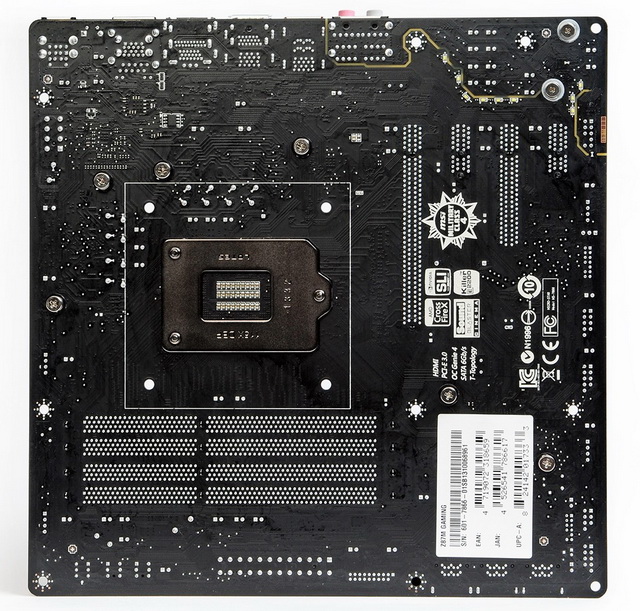

Задня сторона практично вільна, тому установці підсилюючих пластин процесорного кулера нічого не буде заважати. На порожньому ділянці видно емблеми технологічних рішень, які використовуються в цьому пристрої.

Всі елементи, до яких Ви хочете отримати при складанні системи, зручно розташувалися вздовж крайок плати. Число контактних груп, розташованих трохи нижче радіатора чіпсета, перевищує стандартний набір. Це пояснюється наявністю додаткових пар контактів для скидання CMOS, а також роз'ємів SPI і JME1, за допомогою останнього підключається модуль Chassis Intrusions. Мікросхема BIOS одна, вона жорстко кріпиться до плати за допомогою пайки.

Також необхідно відзначити наявність контактної групи JSLOW1, яка виявиться дуже до речі при проведенні екстремальних бенч-сесій, в тому числі з використанням рідкого азоту.

Кодек Realtek ALC1150, одне з найбільш якісних рішень в своєму класі, знаходиться під металевим каркасом, що захищає від електромагнітних завад. Трохи вище видно двоканальний операційний підсилювач OPA1652, який дозволяє повноцінно «розгойдати» навушники з високим опором. Цей чіп випущений компанією Texas Instruments. Всі деталі звукового тракту скомпоновані на окремій ділянці друкованої плати, який відокремлюється невеликий мідної прошарком. Пристрій сертифіковане для взаємодії з програмним комплексом Sound Blaster Cinema, який здатний якісно урізноманітнити звуковий ряд.

Охладитель системної логіки виконаний з легкого сплаву. В одному його кутку знаходиться декоративне віконце з логотипом виробника. Позаду нього розпаяні три білих світлодіода. Це рішення дозволило добитися симпатичною ілюмінації під час роботи. За червоною пластиковою накладкою встановлені ще два світлодіода білого світіння, а зі зворотного боку материнська плата підсвічується дев'ятьма світлодіодами. Отримана картина нагадує про материнську плату Gigabyte G1.Sniper 5, але на відміну від продукту Gigabyte, героїня нашого огляду не дозволяє відключити сяючі прикраси через UEFI. Кріплення радіаторів забезпечують гвинти з обмеженням притиску.

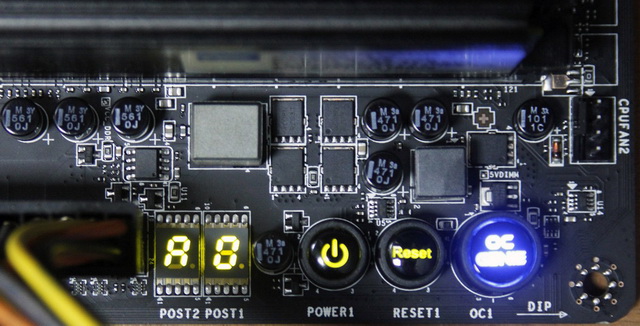

У районі верхнього правого кута розташовані зручні кнопки включення і перезавантаження системи, а також активації автоматичного розгону. OC Genie четвертого покоління передбачає два режими роботи, вибір між якими відбувається за допомогою двохпозиційного перемикача. Кнопки управління і POST-індикатор забезпечені зелено-оранжевим підсвічуванням, тоді як перемикач OC Genie - синьою.

Дизайн VRM є поєднанням рішень Z87-GD65 Gaming і Z87-G45 Gaming. Наприклад, радіатор ідентичний використовуваному в старшій моделі. В якості основного охолоджувача виступають металеві пластини досить скромних розмірів. Вони з'єднуються з декоративною кришкою за допомогою гвинтового кріплення. Між цими деталями зафіксована теплова трубка. Термоінтерфейсом виступає м'яка прокладка товщиною близько одного міліметра.

Силова частина більше скидається на молодшого представника лінійки. Керуючі елементи створені компанією Micro Power Intellect. Восьміфазний перетворювач утворений ШІМ-контролером uP1649P і чотирма драйверами-Подвоювач uP1951P. Харчування підключається через гніздо EPS12V. Даний вузол здатний розкрити потенціал будь-якого CPU використовує стандартні способи охолодження.

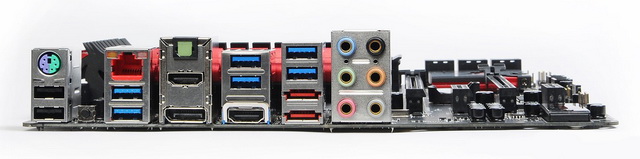

Всі додаткові чіпи скомпоновані у задній панелі. Тут розташувалися контролер виходів eSATA, конвертер рівнів сигналів роз'єму HDMI і контролер двох додаткових портів USB 3.0. Близько них видно зручна кнопка, що служить для скидання налаштувань CMOS.

При настільки багатому оснащенні і малих габаритах розглянутого пристрою, порожніх місць на платі практично немає, економія місця змусила розробників пожертвувати звичними відеовиходами D-Sub і DVI-I.

Функціональні можливості UEFI

Перед тим, як розглянути особливості микрокода пристрої, хотілося б звернути увагу на наявність ряду недоробок у версії UEFI 1.0. Зрозуміло, плата буде працювати і на першій версії, але все ж бажано оновити прошивку до більш нового виду.

Розглянута в цьому огляді материнська плата була прошита до версії V1.1B4 за допомогою комплектної утиліти М-Flash.

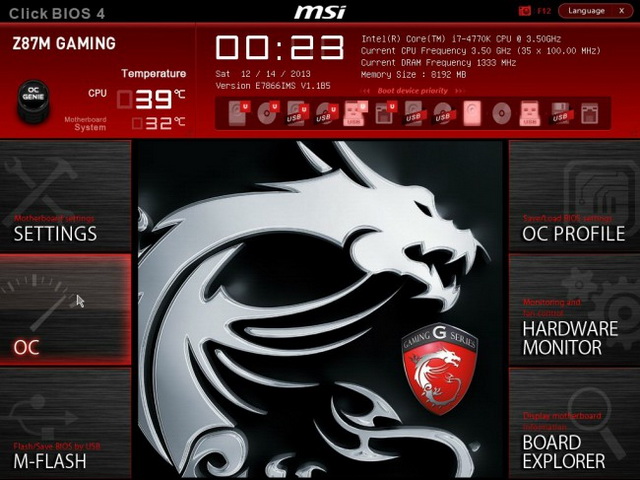

У дизайні інтерфейсу UEFI використані атрибути геймерской серії. «Дракон» символіка і червоні тони знову нагадують про приналежність материнської плати до геймерської сімейства. У верхній частині екрану ми бачимо довідкову інформацію про центральний процесор і оперативної пам'яті, а також режимах їх роботи. Вибір пристрою для завантаження операційної системи здійснюється простим перетягуванням іконок. Також легко, буквально в один клік, можна змінити локалізацію інтерфейсу.

Основні настройки системних компонентів розташовані в розділі Settings.

У вкладці System Status відображається інформація про систему, також в ній задається дата і час.

Розділ Advanced складається з десяти вкладок. Тут знаходяться тонкі настройки різних системних компонентів.

Розширені настройки процедури завантаження проводяться в розділі Boot.

У підміню Security можна встановити пароль адміністратора, використовувати апаратний ключ, а також активувати стеження за Chassis Intrusion.

Назва Save & Exit (Зберегти і вийти) точно відображає функції останньої вкладки розділу Settings. Яких-небудь особливостей в ній ми не виявили.

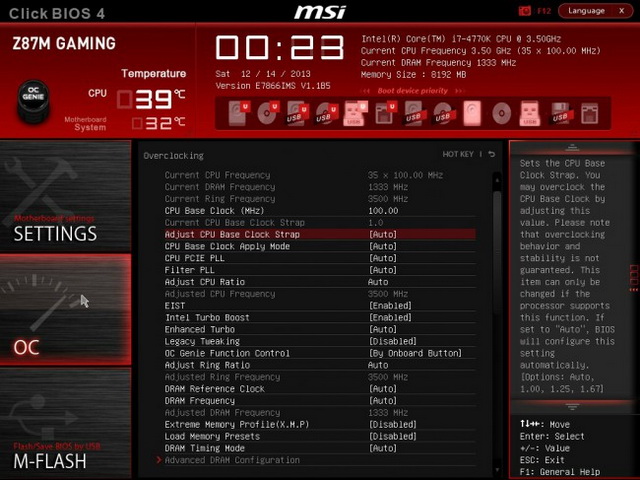

Для виконання розгону необхідно звернутися до розділу OC. Його зміст задовольнить запити більшості оверклокерів.

Зупинимося на найбільш примітних моментах. Материнська плата Z87M Gaming коректно користується настройками, що містяться в XMP модулів RAM. Максимальна частота оперативної пам'яті обмежена 3200 МГц, при базовій частоті 100 МГц. Щоб спростити процедуру розгону, фахівці компанії MSI пропонують скористатися кількома готовими профілями, які називали Memory Presets. Ручне підстроювання затримок доступна в синхронному і асинхронному режимах (Link і Unlink). Список варіантів вражає шириною діапазону.

Чи не менше можливостей відкривається в розділі з налагодження перетворювача напруги. Головне, не забувати про обережність, так як легковажне зміна напружень загрожує сумними наслідками. Зміни можливі за двома схемами - Adaptive і Override.

Особливістю даної моделі, яка більш ніде не зустрічається, є розділ DRAM Training Configuration. Правда виробник не вважав за потрібне приділити увагу опису містяться в ньому підпунктів, тому розібратися зі значеннями користувачеві доведеться самостійно. За умовчанням встановлено значення Auto, для початку рекомендуємо залишити все як є.

У розділі OC Profile можна зберегти налаштування розгону. Для цього призначені шість профілів, кожному з них можна дати свою назву. Також є збереження профілів на сторонній носій, що дозволяє використовувати їх на іншому пристрої.

З утилітою M-Flash нам довелося попрацювати ще до початку тестування. Вона успішно впоралася з оновленням микрокода, нічого поганого в її адресу сказати не можна.

Програмісти MSI вирішили надати розділу Hardware Monitor сучасний вигляд. На наш погляд, з цим завданням вони впоралися не надто вдало, хоча дане рішення виглядає краще примітивних полів з цифровими значеннями.

Найбільше уваги приділено чотирьом системним охолоджувача, відомості про роботу яких займають більшу частину екрана. Інформація про системні напружених тулиться внизу. Втім, за ними можна простежити в розділі OC, де ці дані представлені дуже докладно.

Останній розділ називається Board Explorer. Тут, простим переміщенням курсору миші, можна отримати інформацію про підключених комплектуючих і периферійних пристроях.

У даній версії UEFI ми не виявили явних недоліків, хіба що відсутній «вимикач» підсвічування.

Програмне забезпечення

Незважаючи на активний розвиток серії Gaming, в оформленні меню комплектного диска нововведення відсутні. Як і у попередніх моделей материнських плат MSI, нас зустрічають кілька вкладок зі стандартними заголовками.

Виберіть Drivers і Utility забезпечені майстрами для простої установки необхідного програмного забезпечення.

У список наявного на диску софта входять браузер Google Chrome і антивірусний пакет Norton Internet Security. Компанію драйверу звукового адаптера становить програма Sound Blaster Cinema від Creative, яка істотно розширює можливості аудиотракта.

Комплектність утиліт небагато. Для початку розглянемо програму MSI KIller Network Manager, призначену для роботи з мережним адаптером. Стараннями співробітників MSI, вона отримала інтерфейс, відповідний стилістичної концепції Windows 8.

При першому запуску нам запропонували оцінити пропускну здатність каналу. Дана процедура виявилася банальним зверненням до сервісу speedtest.net.

Зрозуміло, цим функціональні можливості утиліти не обмежуються. Її основне завдання полягає в розподілі трафіку для кожного додатка шляхом завдання потрібного пріоритету. Пропонується чотирибальною шкала, одиниця відповідає найвищому пріоритету. Практичної користі від цієї операції трохи, слабке інтернет-з'єднання все одно не зможе забезпечити необхідну для мережевих ігор швидкість. Можливо, утиліта виявиться корисна любителям тримати відкритими декілька месенджерів і менеджерів закачування, хоча на наш погляд, простіше закрити зайві додатки, ніж розбиратися в настройках MSI KIller Network Manager.

Набагато цікавішим є програмний комплекс Sound Blaster Cinema.

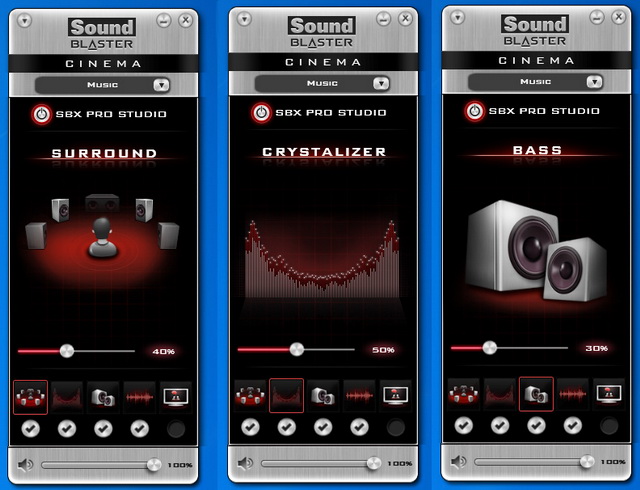

При налаштуванні програми необхідно вибрати конфігурацію підключеної до ПК акустичної системи. Утиліта працює як розширений еквалайзер: доступні три встановлених сценарію (Music, Movie, Game), і Custom, який користувач налаштовує відповідно до Ваших вподобань. Внесені в картину звучання зміни досить істотні, інтерфейс виглядає красиво і зрозуміло.

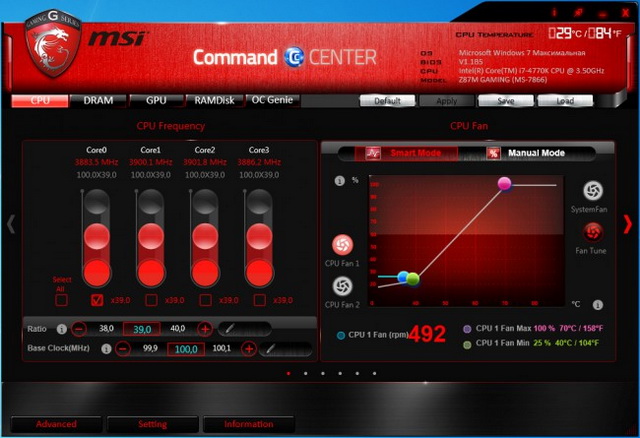

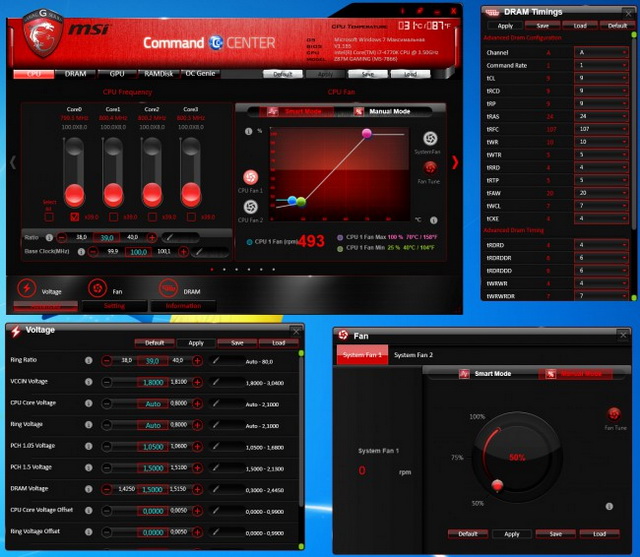

Комплекс з управління материнською платою Command Center оформлений в червоних тонах. Він здатний самостійно відстежувати оновлення, тому необхідності займатися самостійними пошуками свіжої версії у користувача не виникне. У нашому випадку, програма при першому запуску відразу запропонувала оновитися, що і було зроблено.

У правого та лівого боків вікна розташовані своєрідні кнопки, натискаючи на них можна перемикатися між розділами CPU Fan, CPU Frequency, CPU Voltage, DRAM Voltage, DRAM Frequency, GT Voltage, GPU Frequency, OC Genie і RAMDisk. Також доступні більш глибокі настройки, які можна викликати кнопками у лівого нижнього кута. Набір налаштувань нагадує розділ OC в UEFI. Теоретично, утиліта дозволяє проводити розгін не виходячи з операційної системи. На практиці все виявилося не так просто. Операції зі зміни множника, опорної частоти і напруги дійсно можна проводити за допомогою утиліти, але через кілька секунд після їх виконання система припиняла роботу, демонструючи синій екран смерті (BSOD). Так що на даному етапі розвитку, можливості даної програми обмежені роллю інформаційного модуля.

У розділі Information є вкладки Motherboard, CPU, Memory і HW Monitor, в яких надана правдива інформація про системні компоненти. На жаль, жорстка прив'язка до всього програмного комплексу робить роботу з розділом не надто зручною. Цей недолік трохи згладжує здатність утиліти згортатися в невеликий гаджет.

Розгін

Компанія MSI однією з перших здійснила спроби реалізувати механізм розгону системи, доступний абсолютно будь-якому користувачеві. Героїня цього огляду є результатом розвитку подібних рішень. Користувачеві для проведення розгону досить лише натиснути на спеціальну, розташовану на платі кнопку. Саме це ми і зробили. «Чарівна» кнопка урочисто засвітилася синім світінням, повідомляючи про доконаний процедурі оверклокинга. Наскільки ефективні такі кошти, ми зараз дізнаємося.

У першому, щадному режимі, особливих змін не відбулося, хоча частота процесора i5-4670K піднялася з 3,4 ГГц до 4,0 ГГц.

Для активації більш агресивного режиму необхідно скористатися двохпозиційним перемикачем, який знаходиться над слотами DIMM. Напругу живлення процесора після цього підвищилося до 1,22 В а частота - до 4,2 ГГц. Такий розгін, що становить відповідно до показників програми AIDA 24%, вже можна вважати непоганим досягненням. Тим більше, він був досягнутий ледь не в один клік, а система після розгону демонструвала стабільну роботу при будь-якому навантаженні.

Досвідчені оверклокери зможуть отримати значно вищі результати. Нам вдалося домогтися частоти центрального процесора 4,9 ГГц, що становить приблизно 44%. Напруга живлення ядра довелося підняти до 1,38 В, все енергозберігаючі технології продовжували справно функціонувати. Складнощі виникли лише з настройками оперативної пам'яті: установка затримок виду 11-13-12-30-1T і частоти 2666 МГц приводила до втрати працездатності системи. Втім, схожі проблеми виникали і у материнських плат інших виробників.

В іншому MSI Z87M GAMING заслуговує схвалення. Система забезпечує протидію падіння напруги відмінно виконує свої функції: найбільший стрибок склав всього 0,01 В. Нагрівання в районі VRM вкрай незначний. Температура радіатора в ході тестів не перевищує 50 ° С, а охолоджуваних їм елементів - 60 ° C.

Тестування

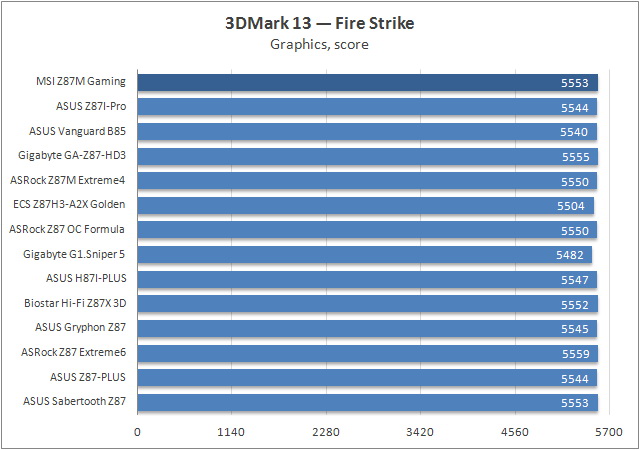

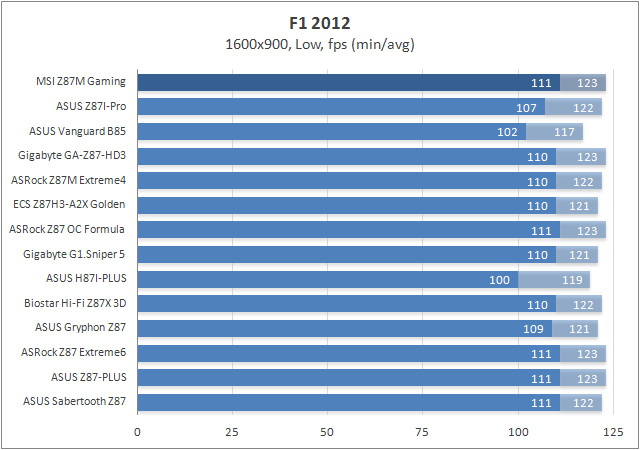

Ми порівняли показники MSI Z87M з рядом інших материнських плат аналогічного класу, такими як ASUS Sabertooth Z87, ASRock Z87 Extreme6, Gigabyte G1.Sniper 5 і Biostar Hi-Fi Z87X 3D.

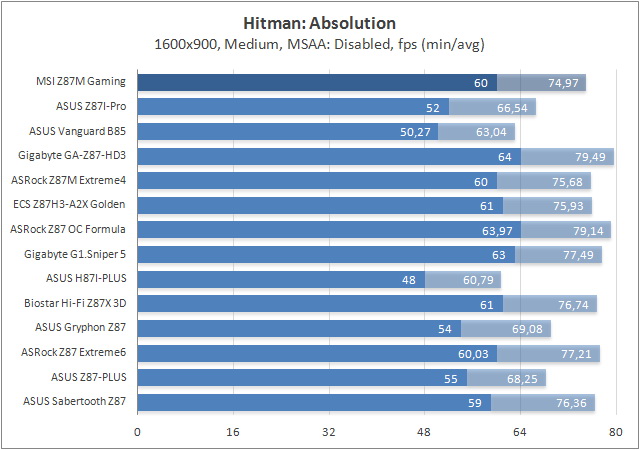

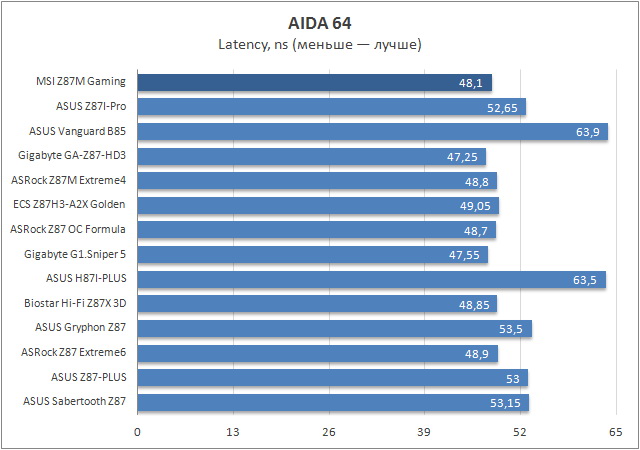

Як ви можете бачити на діаграмах, виріб MSI не вдарив обличчям у багнюку.

Енергоспоживання

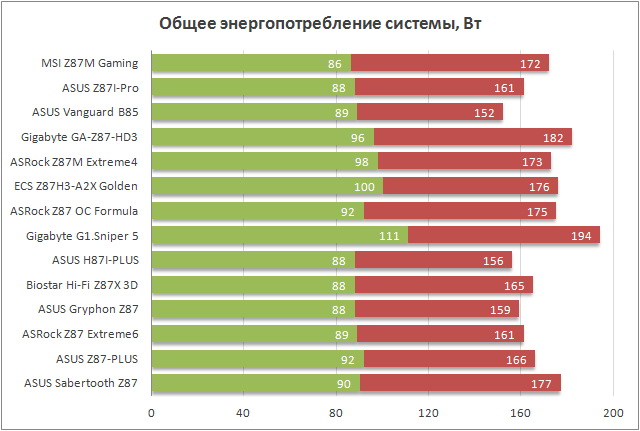

Крім того, була проведена робота по виявленню середньозваженого значення енергоспоживання системи, як під час проходження важкого тесту, так і при простої комп'ютера.

І знову Z87M Gaming продемонструвала відмінні результати. Енергоспоживання можна ще більше зменшити шляхом активації EuP, але подібні заходи здатні істотно знизити підсумкову продуктивність системи.

Висновки

Материнська плата Z87M Gaming повністю виправдовує очікування і органічно вписується в ігрову серію Gaming. Вона володіє відмінним зовнішнім виглядом, продуманої UEFI і потужною системою VRM, яка здатна повністю розкрити розгінний потенціал процесора. Важливо, що володарка цих достоїнств відрізняється невеликими габаритами, що робить можливим складання потужної системи в компактному корпусі.

Істотних недоліків ми не виявили, хоча є невеликі проблеми при проведенні розгону оперативної пам'яті. Також можна покритикувати комплектне програмне забезпечення, яке явно потребує доопрацювання. Втім, асортимент необхідних утиліт досить широкий, щоб безболісно замінити невдалий програмний продукт.
