Який вибрати ехолот
Що таке ехолот
Іноді запитують: «Що таке ехолот для риболовлі?». Відповідаю: ехолот - це прилад, який вимірює глибину, температуру води, показує рельєф дна і предмети у воді. Він досліджує дно і товщу води. А рибу показує як щось, що знаходиться у воді, визначаючи приблизні розміри.
Ехолот не шукає рибу. Рибак сам визначає місця, де вона є, а де ні.
Що показує ехолот: історія появи
У 1907 році лорд Кельвін намагався створити прилад для визначення глибини. Не вийшло. Однак незабаром американські інженери помітили, що акустичний імпульс добре проходить крізь водний бар'єр. Вони це визначили за допомогою гідрофону. Спочатку визначили швидкість проходження імпульсу крізь товщу води, потім розрахували глибину. З ініціативи Британського Адміралтейства, такі апарати стали використовуватися військовими в 1930 роках. Тоді ж винайшли пристрій, із яким записували свідчення гідрофону.
У 1937 році Адміралтейство виготовило гідрофон, іменований 753-їй моделлю. Він досліджував глибини в міру руху судна. Тепер стало можливим досконально вивчати рельєфи дна і вистежувати підводні човни.
Але гідрофон був гігантським і важенним. Навіть вдосконалена модель займала половину кімнатки. Така штука визначала не тільки глибину, вона ще й показувала структуру дна. Правда, розмито. Однак мулисте дно можна було відрізнити від кам'янистого.
Дуже швидко прилад оцінили не тільки військові. Рибальські судна теж стали вимірювати глибини в пошуках здобичі. До кінця 1939 року з'являлися нові розробки гідрофону і незабаром вийшов покращений прилад MS3. З'ясувалося, що він показує не тільки глибину і рельєф дна, але ще і об'єкти в товщі води! Це було проривом: прилад показував рибу!
Так з'явилися перші ехолоти. Рибалки-любителі дозволити собі чудо-прилади не могли, та й в них тоді не було сенсу. Новинки вловлювали тільки великі косяки риб.
Після війни з'явилося багато фірм, які випускали ехолоти. Ті моделі відрізнялися вдосконаленим графопостроителем і цифровою шкалою глибиноміра. Досягли успіху в розробках підводного вимірювача компанії Lowrance і Raytheon. Вони випустили першопрохідців Eagle і Apelco, деталізовано відображають структуру дна.
Пізніше виробляти ехолоти стали і японські фірми Koden і Furuno. Але, що цікаво, на будь-якому рибальському судні все ще працював фахівець, який відрізняв рибу від інших підводних об'єктів.
У шістдесятих роках стали випускати ехолоти, розміром з коробку з-під взуття. Однак, для масового користування вони все ще були не доступні.
Прорив в сфері виробництва ехолотів трапився аж на початку 80-х. Саме тоді, коли з'явилися мікропроцесори. Компанія Lowrance випустила нову модель ехолота Х15. Він показував відмінну картинку і коштував зовсім недорого. А потім з'явилися моделі, які стали розділяти на два класи:
- чорно-білі з монітором LCD,
- кольорові з електронно-променевою трубкою.
У 80-х роках Furuno (модель LS6000), Lowrance (X35), Hamminbird (ехолот LCR 400) і Raytheon (Apelco XCD600) випустили моделі з монітором LCD.
На початку 90-х японські компанії стали випускати ехолоти з моніторами в восьми кольорах! Кожен колір позначав певну щільність. Крім того, японська компанія Koden винайшла ехолот для великих риболовецьких промислових судів. До невода кріпився датчик, який показував наявність риби та детальну інформацію про неї.
Після буму японських розробок, першість у виробництві ехолотів знову-таки зайняли американські компанії. Вони випустили водонепроникні моделі з рідкокристалічним монітором. Японські «родичі» поступалися в герметичності.
Як працює ехолот
Принцип роботи ехолота такий:
- передавач подає імпульс, який вільно проходить крізь товщу води;
- фіксує всі об'єкти, що знаходяться на шляху;
- доходить до дна, відштовхується від нього і повертається до приймача.
Приймач за частки секунди обробляє отриману інформацію. І переводить її в картинку на моніторі. Зображення чітке, добре читається і зрозуміле.
Розглянемо складові частини ехолота.
- Передавач (зонд)
Видає ультразвуковий імпульс. Буває різних потужностей, яка впливає на сканування глибини. Зонд кріпиться на силікон на дно човна з внутрішньої сторони. Або на транец із зовнішнього боку. - Приймач (перетворювач)
Отримує і обробляє відповідний імпульс. Саме він визначає глибину, рельєф дна і інші параметри. Хороший перетворювач витримує потужні імпульси при отриманні відповідного сигналу. Крім того, перетворювач повинен розпізнавати тільки одну частоту - ту, на яку налаштований сам. Основним елементом перетворювача є штучний кристал - титанат барію або цирконат свинцю. Саме від цього кристала і залежить кут випромінювання. Зі збільшенням діаметра кристала, кут випромінювання зменшується. - Монітор (екран)
На нього виводиться інформація в вигляді картинки. Кольоровий або чорно-білий - питання зручності. Головне, щоб був водонепроникним. Інакше зламається при першому ж штормі або дощі. Чим більше дозвіл екрана, тим чіткіше картинка. Проглядаються навіть дрібні деталі.
Монітор встановлюють там, де рибалці або капітану зручніше дивитися на екран. Зазвичай - на панелі управління.
Як працює ехолот для риболовлі: відео
Який ехолот краще: основні характеристики ехолотів
Перш, ніж визначитися, який ехолот краще купити, дивіться на три параметра. Їх ми і розглянемо.
Кількість променів, кут огляду
Ехолоти можуть бути одно-, дво-, три- і чотирипромінні. Величина кута безпосередньо залежить від частоти випромінювання. Чим вона вища, тим вже промінь. Частота в 83 кГц дає конус з кутом в 120 °, а частота 200 кГц - 60 °.
| Кількість променів в ехолота | Кут огляду |
| Однопроменеві | 9 - 20° |
| Двопроменеві | 60° |
| Трипроменевою | 90 - 150° |
| Чотирипромінні | 90° |
В двопроменевих моделях вузький промінь вивчає невеликий відрізок дна. Широкий - як бічний зір - надає більший коло огляду. Чим більше променів у ехолота, тим повніше інформація про день, щоб точніше визначити місцезнаходження риби.
Частота імпульсу
Більшість ехолотів працюють на частоті 192 - 200 кГц. Але ще зустрічаються і ті, що на 60-83 кГц. У прісній воді краще використовувати модель з частотою імпульсу ~ 200 кГц.
- Імпульси низької частоти краще застосовувати на глибоководних водоймах. Вони проникають глибше і кут обхвату у них більше.
- Імпульс високої частоти досконально деталізує об'єкти, не створює шумів і перешкод. Це ідеальний варіант для дрібних річечок, озер і водосховищ.
| Частота 192 - 200 кГц | Частота 50 кГц |
|
|
Характеристики монітора
Від дозволу екрану залежить чіткість і точність зображення. Воно відображається в кількості пікселів: чим більше, тим чіткіше і детальніше. Випускають кольорові і чорно-білі ехолоти з декількома градаціями сірого. Перші, звичайно ж, дорожче.
- Яскравий монітор навіть при сліпучому сонці показує чітко.
- З зниженою яскравістю - гірше.

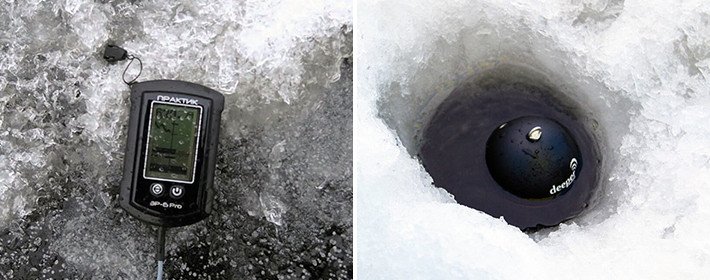

Дивіться відео, як вибрати ехолот для зимової риболовлі
Як правильно вибрати ехолот: поради
Щоб вибрати ехолот для риболовлі - орієнтуйтеся на свої потреби і можливості. Є моделі, призначені для лову з берега, з човна, морські, які відмінно працюють навіть на великих глибинах.
Краще брати перевіреної фірми. Вона дає гарантію на свої вироби. Добре себе зарекомендували Garmin, Lowrance, Humminbird, Fisherman.
Ціна різна:
- Дешеві стоять 50 - 100 $. Такі визначають тільки глибину.
- В середньому ціновому діапазоні - від 110 до 230 $. Це ехолоти від відомих виробників.
- Дорогі від 230 $ - напівпрофесійні і професійні моделі. Точні. Багатофункціональні, аж до 3D зображення.
Вдалого придбання!
