Обзор лабораторных автотрансформаторов от TM Rucelf

Лабораторные автотрансформаторы TM Rucelf – устройства отечественного производства, зарекомендовавшие себя как надежные и недорогие приборы.

Автотрансформатор лабораторный – прибор специального назначения для точной регулировки напряжения в электрической сети питания. Он относится к подвиду трансформаторов, у которых первичная и вторичная обмотки соединены напрямую. Такое соединение образует как магнитную, так и электрическую связь.

Установки такого типа особенно актуальны при подключении лабораторных установок к сети. Иногда автотрансформаторы называют регулятором однофазного напряжения. Но это не всегда верно потому, что лабораторные автотрансформаторы подключаются не только к сети с одной фазой, но и к трехфазным линиям.

Особенность автотрансформатора - наличие как минимум трех выводов, подключение к которым позволяет получить разные выходные напряжения.

Автотрансформаторы от TM Rucelf не искажают синусоиду сети, имеют усиленный щеточный узел (а это увеличивает срок их эксплуатации), стрелочный вольтметр и клеммные колодки.

Эти приборы будут незаменимы:

Лабораторный автотрансформатор, в отличие от обычного, обеспечивает плавную регулировку:

Такая регулировка осуществляется плавным изменением числа витков на вторичной обмотке трансформатора. Это позволяет получить качественную регулировку напряжения сети. Для регулировки на корпусе автотрансформатора имеется ручка-регулятор. Отслеживать изменения выходного напряжения можно при помощи встроенного вольтметра.

Однофазные лабораторные автотрансформаторы обычно выполнены на тороидальном магнитопроводе, на который одним слоем навит изолированный медный провод. От обмотки делается несколько ответвлений. Это позволяет использовать их как понижающие или повышающие автотрансформаторы с постоянным коэффициентом трансформации. А также, кроме указанного, на поверхности свободной от изоляции обмотки имеется узкая дорожка, по которой двигается щеточный или роликовый контакт. К таким автотрансформаторам относятся модели:

Модель |Максимальная мощность нагрузки, кВА|Ток нагрузки, А

LTC-500|0,5|2

LTC-1000|1|4

LTC-2000|1,4|8

LTC-3000|3|12

LTC-5000|5|20

LTC-10000|10|40

LTC-20000|20|80

LTC-30000|30|120

LTC-40000|40|160

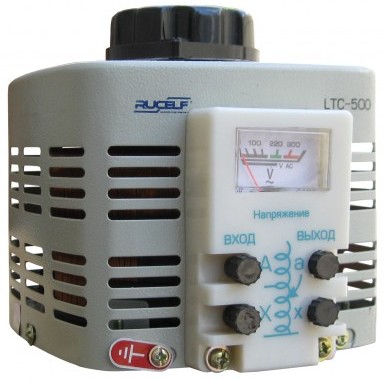

Внешний вид этих моделей почти идентичен (разница только в установленных индикаторах напряжения). Так, например, модели LTC-500 - LTC-3000 внешне ничем не отличаются.

В модели LTC-5000 для удобства транспортировки на корпусе имеются металлические ручки.

Следующие модели однофазных лабораторных автотрансформаторов от TM Rucelf имеют существенную разницу во внешнем виде, так как у них большой разброс по мощности и, соответственно, разница в используемой элементной базе. Так выглядят, например, модели:

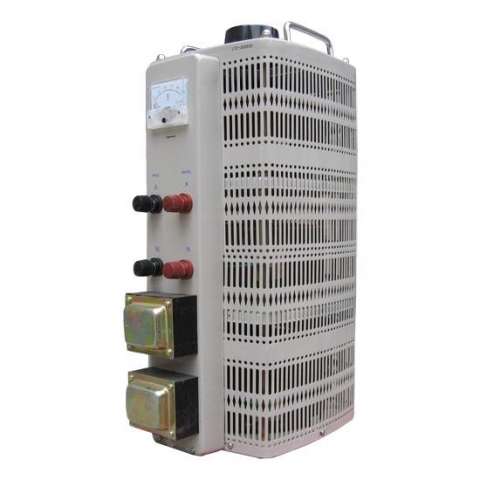

1. LTC-10000.

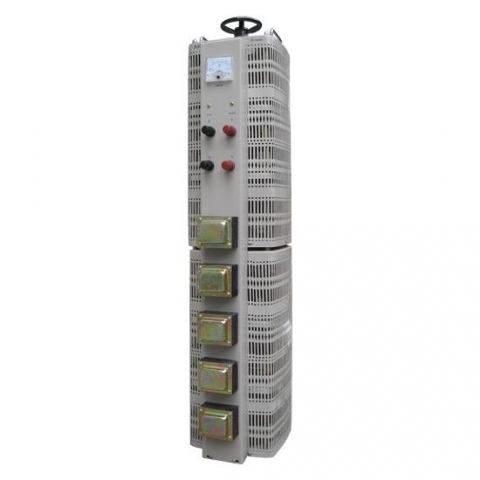

2. LTC-20000.

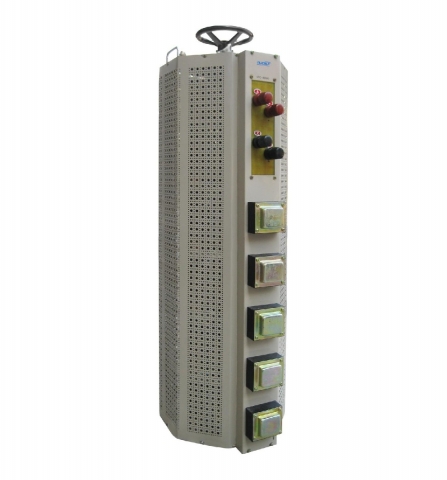

3. LTC-30000.

4. LTC-40000.

Вместе с однофазными одно- и двухобмоточными часто используют трехфазные двух- и трехобмоточные автотрансформаторы.

В трехфазных лабораторных автотрансформаторах фазы, как правило, соединяют в звезду с выведенной нейтральной точкой. Такие устройства используют в качестве приборов для запуска мощных двигателей, а также регулирования напряжения нагревательных элементов электрических печей.

Модель |Максимальная мощность нагрузки, кВА|Ток нагрузки, А

LTC-3-3000|2,1|4х3f

LTC-3-6000|6|8х3f

LTC-3-9000|9|12х3f

LTC-3-15000|15|20х3f

LTC-3-30000|30|40х3f

Модели автотрансформаторов такого типа, как и однофазные, имеют только незначительные внешние отличия. Например, так выглядят модели:

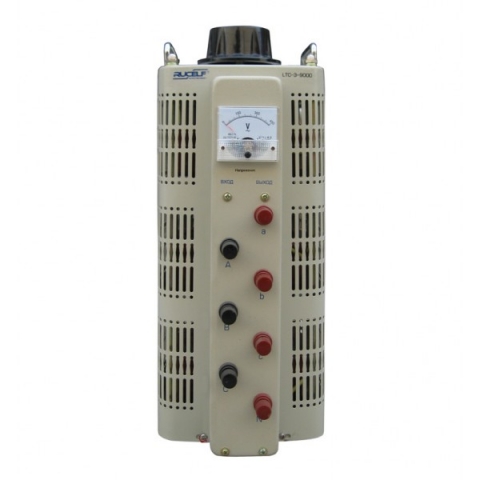

1. LTC-3-6000.

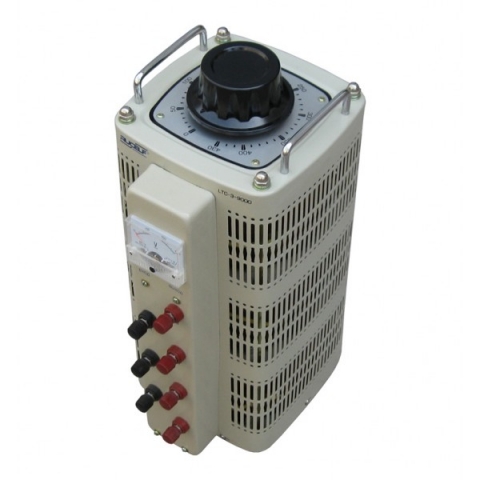

2. LTC-3-9000.

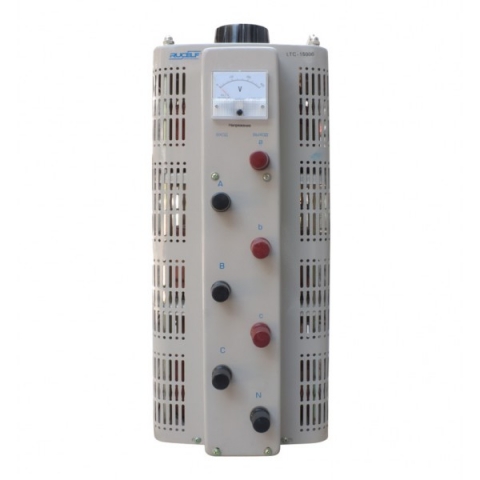

3. LTC-3-15000.

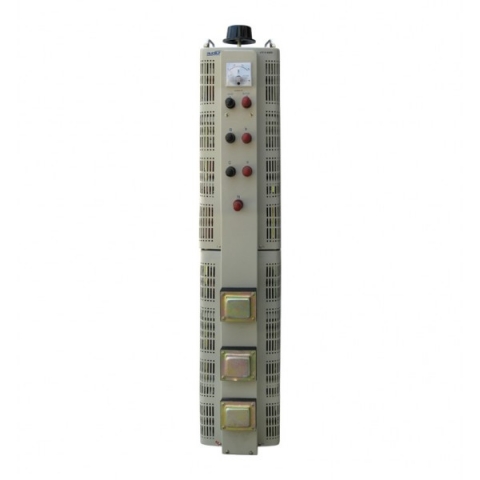

4. LTC-3-30000.

Поэтому при покупке автотрансформатора необходимо изучить технические характеристики.

Использовать лабораторные автотрансформаторы от TM Rucelf рекомендуется только при температуре от 0 до +40°С и относительной влажности 80%.

При выборе модели автотрансформатора основная задача – рассчитать максимальную возможную подключаемую нагрузку. Но не следует забывать, что необходимо оставлять запас мощности. Например, если использовать автотрансформатор Rucelf в качестве блока питания для нагрева нихромовой нити (при резке пенопласта), необходимо учитывать, что чем меньше напряжение на выходе устройства, тем меньше мощность нагрузки, которую к нему можно подключать.

Недостатки лабораторных автотрансформаторов:

Выводы

Анализ характеристик моделей лабораторных автотрансформаторов Rucelf показал такие особенности приборов:

1. Устройства используют в основном для понижения входного напряжения, а повысить его можно всего лишь на 10-12%.

2. Автотрансформаторы можно использовать для стабилизации напряжения. Однако необходимо помнить, что напряжение на выходе установки изменяется пропорционально изменению напряжения на входе.

3. Лабораторные автотрансформаторы способны составить конкуренцию двухобмоточным трансформаторам, если коэффициент трансформации почти равен единице (1,5 или 2) и разница между величинами токов в первичной и вторичной обмотках невелика. Но если коэффициент трансформации больше 3, то использование автотрансформаторов нецелесообразно.

Таким образом, использование лабораторных автотрансформаторов повышает КПД энергосистем, позволяет уменьшить стоимость передачи энергии, однако приводит к повышению токов короткого замыкания.
