Обзор датчиков для дома и офиса

Датчик открытия двери

Датчики открытия двери предназначены для фиксации факта открытия дверей, окон, ворот, люков и т.д. По техническому исполнению датчики открытия двери могут быть проводные и беспроводные.

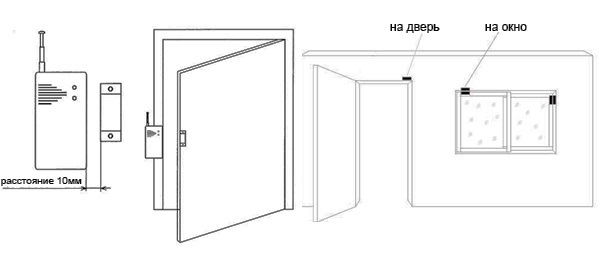

1. Проводные датчики. Такой датчик состоит из двух частей: постоянного магнита и магнитоуправляемого контакта (геркона) - элемента, проводящего электрический ток под действием переменного магнитного поля. В нормальном состоянии (дверь, на которой установлен датчик, закрыта) блок с герконом и магнит сомкнуты. Датчик срабатывает при отдалении магнита от геркона (дверь открыта), так как геркон размыкается и перестает проводить ток.

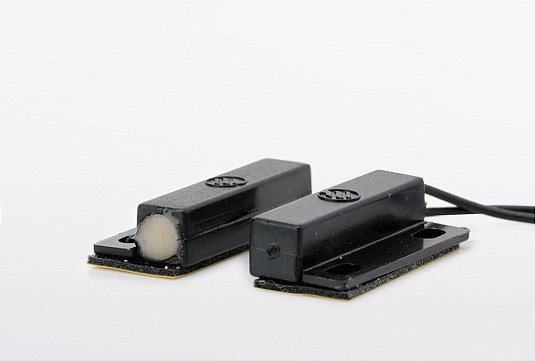

Один из примеров проводных датчиков открытия двери – модель Страж П-405Ч. При установке этого датчика не требуется специальных навыков. Он прост в эксплуатации и поддерживается любыми системами сигнализации, которые работают с NC-шлейфами. Расстояние между рабочими элементами в дежурном режиме до 10 мм, порог срабатывания – свыше 25 мм. Однако нежелательно монтировать такой датчик на металлические двери или ворота.

2. Беспроводные датчики. Конструкция таких датчиков, как и проводных, состоит из геркона и магнита, но еще дополнительно имеется модуль беспроводной связи с центральным блоком сигнализации. Преимущество таких датчиков – нет необходимости прокладывать шлейф от устройства к центральному блоку.

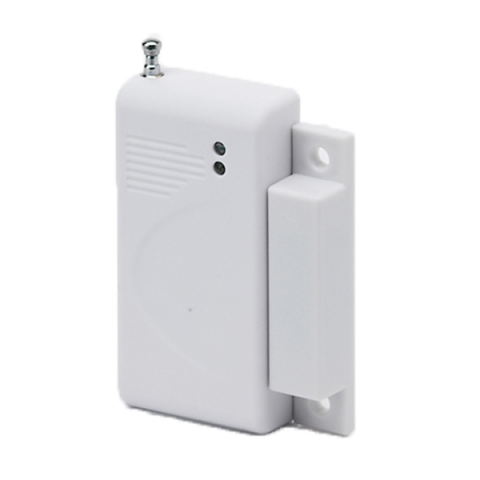

Например, беспроводной датчик Страж M-401 можно устанавливать на расстоянии до 100 метров от центрального блока. При связи датчика с центральным блоком используется частота общего назначения, поэтому разрешения на установку такой модели не требуется.

Датчик совместим с такими центральными блоками «Страж»: ECONOM, MULTIZONE, MULTIZONE II, CYCLOP II, COMFORT. Прибор легко устанавливается и настраивается. Порог срабатывания – свыше 1 см.

Датчики дыма

Датчики дыма используются для выявления возгораний или присутствия дыма. Устанавливается, как правило, на потолок. Такие датчики бывают как проводные, так и беспроводные.

Существуют модели, использующие разные методы выявления дыма, но самые распространенные – с помощью инфракрасного излучателя и фотоприемника, которые находятся в специальной дымовой камере (при попадании дыма в камеру, инфракрасный луч, который испускает излучатель, преломляется, и фотоприемник передает сигнал системе о пожарной тревоге).

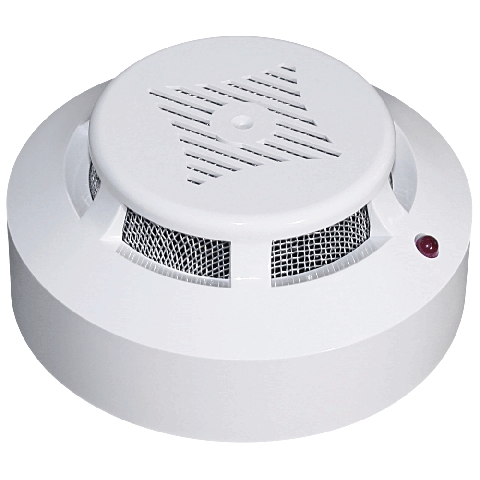

Например, проводной датчик Артон СПД-3.2 обнаруживает дым с помощью фотоэлектрического инфракрасного сенсора. Контролировать таким датчиком можно площадь до 20 квадратных метров. Работает с любыми противопожарными системами, которые работают с NO/NC-шлейфами.

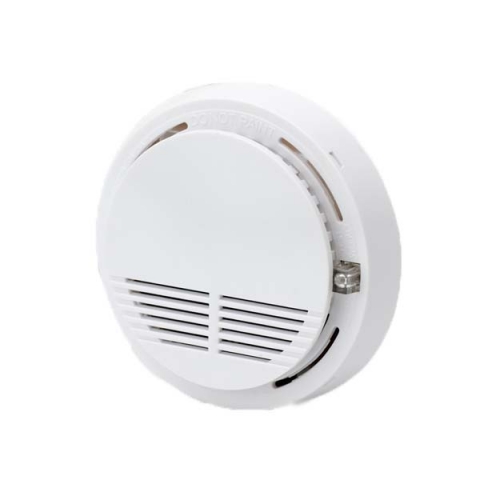

Страж M-501 – хороший представитель беспроводных датчиков дыма, работающих на частоте 433 МГц. В своей работе эта модель тоже использует фотоэлектрический инфракрасный сенсор. Имеет регулируемую чувствительность и встроенную звуковую сирену (мощностью 85 дБ).

Прибор может контролировать площадь до 20 квадратных метров. Датчик Страж M-501 можно устанавливать на расстоянии до 100 м от центрального блока.

Датчики движения

Датчики движения предназначены для отслеживания движения в охраняемом помещении.

Принцип действия датчика движения основан на определении и анализе инфракрасного (ИК) излучения, которое исходит от каждого живого существа. То есть, как только датчик замечает ИК-излучение, он анализирует массу и, если она превышает 15-25 килограмм, посылает сигнал тревоги. Но такой анализ возможен, если в датчик встроена функция игнорирования домашних животных. Обработка информации в приборе ведется встроенным процессором.

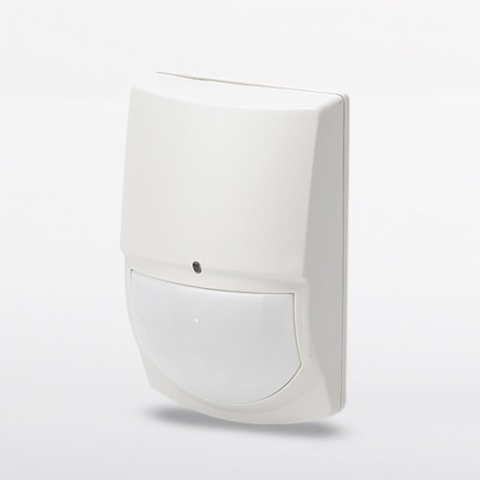

Например, проводной датчик Crow Swan-quad способен определить движение на расстоянии до 18 м. Имеет систему защиты от ложных срабатываний (при попадании в поле зрения животных). Угол обзора датчика по горизонтали составляет 110 градусов. Прибор защищен от вскрытия и совместим с любыми центральными блоками, которые работают с NC-шлейфами.

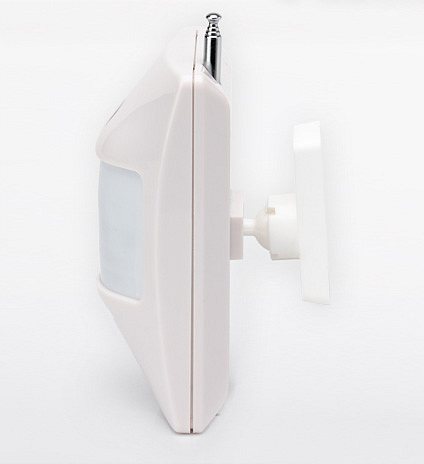

Беспроводной датчик движения Страж M-302 выявляет присутствие живых организмов (весом свыше 25 кг) на расстоянии до 12 метров. Встроенный радиопередатчик (мощностью 10 мВт) передает модулированный сигнал в полосе частот 433 МГц на расстояние до 100 метров. Поэтому сам датчик может устанавливаться на значительном расстоянии от центрального блока.
