Wi-Fi для першопрохідців: як все таки правильно налаштувати точку доступу та бездротового роутер?

Давайте познайомимося з особливостями побудови бездротових мереж на основі обладнання Level One, а також розглянемо розширення можливостей домашньої або офісної мережі за допомогою маршрутизатора або бездротової точки доступу.

Раніше ми вже розглядали два способи об'єднання комп'ютерів в бездротову мережу. Перший спосіб полягав у безпосередньому з'єднанні двох (або більше) комп'ютерів в режимі точка-точка. Такий спосіб з'єднання є найбільш простим, і він не потребує допоміжного обладнання, при цьому забезпечується максимальна швидкість обміну. Однак, у цього способу є досить серйозний недолік, який проявляється при спільному використанні мережевих ресурсів, а також і при підключенні до Інтернету, де з'являється необхідність в обов'язковому доступі до комп'ютера, який є шлюзом між вашою мережею та Інтернет.

Щоб усунути такий недолік можна використовувати точку доступу, яка буде виконувати функцію бездротового мосту між провідною мережею і всіма комп'ютерами, які обладнані бездротовими мережевими контролерами. Багатьом може здатися, що спосіб кілька складний, але на ділі все виглядає набагато простіше.

Особливості підключення через точку доступу LevelOne WAP-0003 з підтримкою 108 Mbits

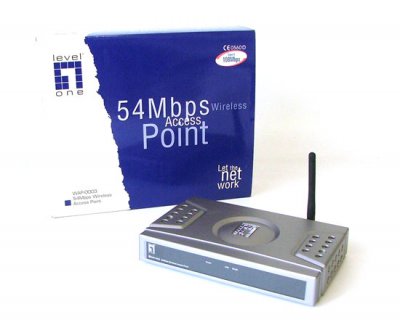

Сьогодні на ринку можна побачити величезний асортимент точок доступу самого різного дизайну і можливостей. Точка доступу LevelOne WAP-0003 має традиційний прямокутний дизайн і забезпечує зручну і просту інтеграцію в мережу, її можна без проблем закріпити на стіні, або встановити точку доступу на маршрутизатор.

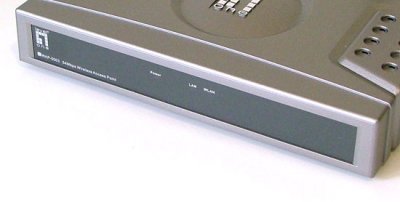

На лицьовій панелі LevelOne WAP-0003 знаходиться 3 індикатора, які показують включення харчування, активність провідний (LAN), а також бездротовий (WLAN) частини мережі.

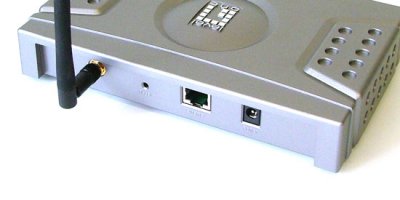

На тильній стороні пристрою знаходяться роз'єми RJ -45, призначені для підключення до дротової частини мережі, роз'єм для блоку живлення, кнопка скидання (для переведення пристрою в первісний стан), знімна антена, її при бажанні можна замінити на аналог з великим радіусом дії бездротової мережі.

LevelOne WAP-0003 виконує підтримку роботи за стандартами IEEE 802.11b і 802.11g, це забезпечує швидкість обміну рівну 11 Mbps і 54 Mbps. Також є підтримка режиму SuperG, який дає можливість збільшити швидкість обміну до 108 Mbps, проте в цьому режимі можуть з'являтися проблеми при використанні в вашій мережі пристроїв, що використовують різні стандарти передачі даних, про це ми поговоримо трохи нижче.

Як використовувати точку доступу?

Точка доступу може працювати в п'яти режимах, з яких можна вибрати найбільш прийнятний для себе. Найпростіший режим - це Access Point, в цьому випадку пристрій використовується як прозорий міст між дротової і бездротової частинами мережі, або просто служить для об'єднання бездротових компонентів мережі.

Працюючи в цьому режимі немає необхідності робити настроювання параметрів.
Другий режим - це AP Client, його призначенням є інтеграція в бездротову мережу комп'ютерів, які не мають бездротових мережевих контролерів. У таких випадках точка доступу підключається безпосередньо до мережевого контроллера комп'ютера. Щоб об'єднати всі клієнтські комп'ютери в загальну мережу, додатково буде потрібно ще одна точка доступу, ім'я якої потрібно прописати в налаштуваннях кожної точки доступу, яка працює в цьому режимі. Такий режим застосовується тоді, коли немає можливості встановити в комп'ютер бездротовий контролер, що може бути пов'язано як з конструктивними, так і з програмними особливостями.
Наступні два режими призначаються для об'єднання всіх сегментів провідних мереж за спеціальним захищеному бездротовому каналу. Перший з цих режимів носить назву Wireless Bridge і дає можливість об'єднати 2 сегмента дротових мереж. Тут необхідно вказати MAC адреса віддаленої точки доступу. Другий режим - Multiple Bridge, він служить для об'єднання двох і більше сегментів провідних мереж.


Останній режим - це Repeat Mode служить для збільшення дальності дії бездротової мережі. Такий режим буде незамінний в тих випадках, коли ваш клієнтський комп'ютер, через особливості конструкції приміщення, ніяк не "дотягується» до точки доступу, яка знаходиться «на вході», ось тут то і потрібно визначити точку доступу, яка працює в режимі повторювача, розташована десь між входом і клієнтом.


Незважаючи на свою простоту, LevelOne WAP-0003 здатна підтримувати безліч режимів роботи, які дозволяють створювати високошвидкісні і безпечні мережі різної конфігурації, але для дому або невеликого офісу, буде цілком достатньо першого режиму, на якому ми нижче розглянемо всі особливості настройки точки доступу.

Налаштування мережевих параметрів

Існує два способи управління мережевими параметрами точки доступу. Перший ґрунтується на використанні спеціальної утиліти, яка встановлюється на комп'ютер адміністратора. Другий спосіб, традиційний і пов'язаний із здійсненням настройки параметрів точки доступу за допомогою самої точки доступу, такий спосіб простіше і зручніше, він дозволяє робити настроювання з будь-якого комп'ютера в мережі.

IP адреса точки доступу в режимі за замовчуванням - 192.168.1.1, при введенні якого ви отримуєте доступ до Web інтерфейсу, де є відповідні налаштування точки доступу. Слід звернути увагу, що підключення до точки доступу можливо за допомогою мережевого кабелю (його необхідно підключити до мережевого контроллера комп'ютера, IP адреса: 192.168.1.2-255), а також за допомогою бездротового каналу, тут слід підключитися до бездротової мережі Default, тоді IP адреса бездротового комп'ютера також повинен мати адресу з вище зазначеного діапазону. Після тестування декількох бездротових пристроїв, ми можемо сказати, що в LevelOne WAP-0003 використаний дуже зручний і інтуїтивний інтерфейс.

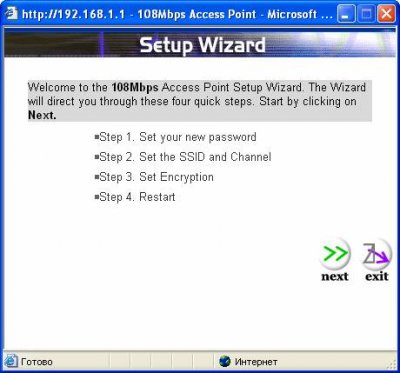

Завдяки вбудованому майстру бездротову мережу зможе налаштувати навіть новачок всього за 4 кроки:
1. крок - зміна пароля для доступу до Web інтерфейсу.

2. введення імені бездротової мережі (SSID) і вибір каналу зв'язку (в режимі за замовчуванням для 108 Mbits мережі застосовується канал 6).


3. активування системи шифрування
4. скидання точки доступу, який призводить до відновлення параметрів за замовчуванням.

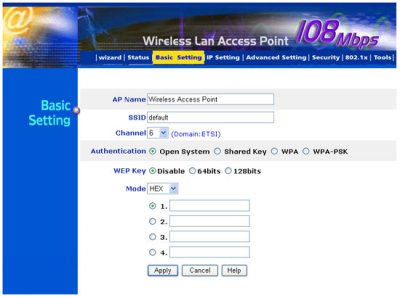

Налаштування базових параметрів дуже прості. Ви можете змінити ім'я AP, SSID, канал, режим аутентифікації і шифрування, ці параметри дозволяють забезпечити базовий рівень безпеки.

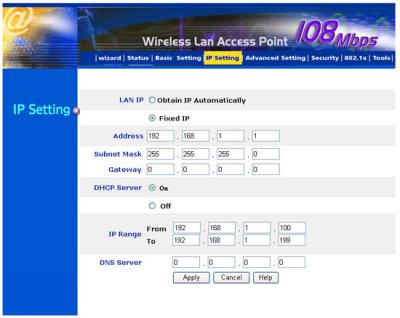

Наступний важливий розділ - це IP Setting, тут можна задати фіксований IP адреса для вашої точки доступу, також можна використовувати режим авто вибору IP адреси. Перший спосіб застосовується для об'єднання бездротових комп'ютерів в одну мережу, а також, коли провідний маршрутизатор у вашій мережі використовує фіксовані IP адреси. У тих де випадках, коли маршрутизатор використовує динамічний розподіл IP адрес, слід скористатися другим режимом, який переводить точку доступу в прозорий режим, при цьому відпадає необхідність у розподілі IP адрес бездротових клієнтів, цим завданням займеться маршрутизатор.

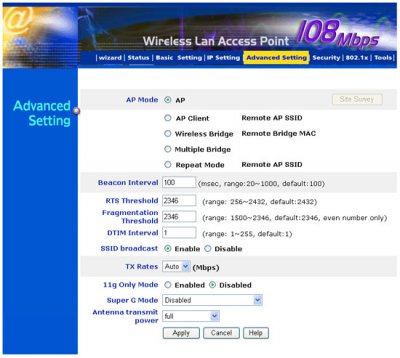

Власне кажучи, після проведення вищевказаних маніпуляцій процес налаштування точки доступу можна вважати закінченим, але для більш гнучкого налаштування ми все ж рекомендуємо ознайомитися з розділом розширених налаштувань, де можна вибрати один з п'яти режимів роботи (описані вище), а також налаштувати специфічні параметри.

Найбільш корисними з представлених тут параметрів є ті, які дозволяють управляти швидкістю передачі, а також режимом SuperG, в якому є можливість вибрати динамічний турбо режим (дозволить змінювати швидкість в залежності від поточної мережевого навантаження, що заощаджує енергію, а це дуже важливо для мобільних пристроїв).

Кілька слів про безпеку

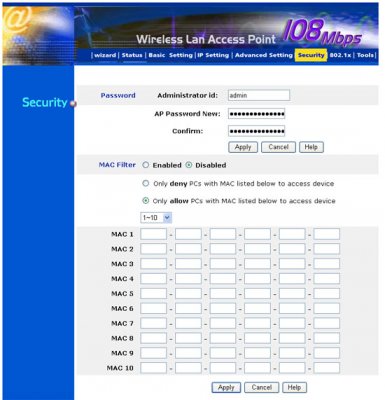

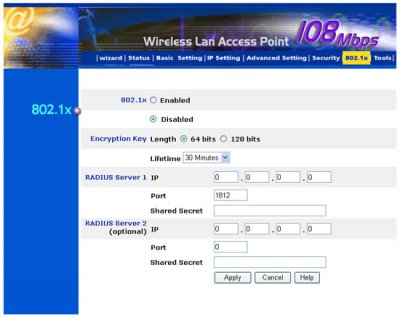

На жаль, не кожен приділяє цьому питанню належну увагу, що може привести до дуже серйозних проблем. LevelOne WAP-0003 оснащена дуже розвиненою системою безпеки, яка дозволяє шифрувати інформацію стандартними засобами, а також робити керування авторизацією із зазначенням ключа доступу, або шляхом використання двох RADIUS серверів, які автоматично генерують ключ доступу, це дає можливість створювати мережі, мають підвищений рівень безпеки.

В якості додаткових функцій LevelOne WAP-0003 дає можливість управляти доступом для 50 клієнтів по MAC адресу, при цьому система управління дає можливість швидко змінювати правила блокування, а також дозволу для будь-якої групи клієнтів - це унікальна можливість для представленої точки доступу.

Власне все, що необхідно знати про настройках ми розглянули і як ви вже зрозуміли, навіть при наявності невеликих знань про параметри сучасних мереж, налаштувати точку доступу мережі не складе труднощів.

Застосування точки доступу - це дуже просте рішення для інтеграції бездротових клієнтів у вашу дротову мережу, але при цьому завжди слід пам'ятати, що в умовах будинку або невеликого офісу, де потрібно забезпечити спільний доступ до мережевих ресурсів і Інтернету декількох комп'ютерів одночасно, застосування тільки точки доступу буде не достатньо. Тут можна порекомендувати використання бездротового маршрутизатора. Багатьом спочатку цей пристрій здається складним, проте використання бездротового маршрутизатора набагато спрощує і здешевлює рішення багатьох питань.

Особливості роботи з бездротовими маршрутизаторами

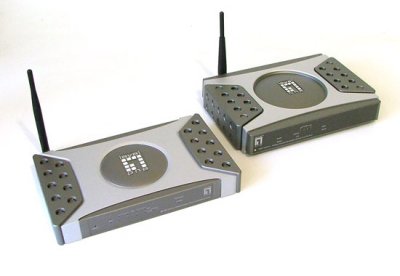

На ринку представлений досить широкий вибір бездротових маршрутизаторів, різної форми і з різними можливостями, а також стабільністю роботи. На жаль, деякі моделі мають дуже неприємну властивість зависати, це пов'язано, швидше за все, з помилками в прошивці і з поганою схемою стабілізації живлення.


Ми вважаємо, що бездротові маршрутизатори LevelOne - це найбільш оптимальне рішення, яке дає можливість забезпечити високий рівень стабільності та функціональності при порівняно невисокій ціні. Ми розглянемо 2 моделі таких бездротових маршрутизаторів LevelOne - це WBR-3400TX, а також WBR-3403TX.

WBR-3400TX - це стандартний маршрутизатор має вбудовану точку доступу 54 Mbits, він забезпечує простий спосіб під'єднання домашньої (офісної) мережі до Інтернету. Конструкція WBR-3400TX традиційна для LevelOne і дозволяє встановлювати його в стійку мережевих пристроїв, але на стіні пристрій не закріплюється. На лицьовій стороні маршрутизатора можна бачити індикатори живлення і статусу пристрою, а також індикатори стану всіх чотирьох LAN портів, стан сегментів WAN і WLAN.

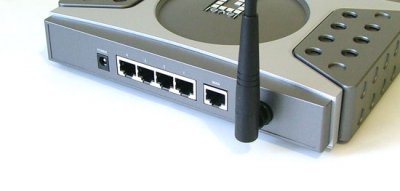

На тильній стороні знаходиться антена (незнімного типу) WAN порт (підключення пристрою до зовнішнього провідного сегменту мережі), 4 LAN порту 100/10, роз'єм для блоку живлення.

Багато хто може подумати, що маршрутизатор схожий на представлену точку доступу, і просто розширює її наявністю проводового сегмента, який не дуже то й потрібен. Однак, це не так. Сенс пристрою полягає в спрощенні створення і управління складними мережами. Щоб краще зрозуміти особливості підключення конфігурацію бездротового маршрутизатора, необхідно розглянути його зсередини. Будь-маршрутизатор складається з 4 частин:


1 частина -WAN, це зовнішня частина пристрою, яка служить для підключення зовнішнього сегмента мережі: ISP, ADSL модему або ін. Пристрої. Будь-якісний маршрутизатор повинен забезпечувати підтримку як мінімум 6 основних типів підключення: динамічного і статичного IP адреси, динамічного IP адреси з Road Runner Session Management, PPP через Інтернет, а також PPTP і L2TP.
2 і 3 частини - це LAN і WLAN - вони необхідні для створення дротового і бездротового сегментів внутрішньої мережі. Користувач може застосовувати тут як фіксовані, так і динамічні адреси для дротових клієнтів.
4 частина -Firewall (міжмережевий екран, набір функцій безпеки), призначена для створення необхідної системи захисту внутрішньої мережі від зовнішніх вторгнень, також за допомогою цієї частини здійснюється автоматизоване управління доступу в Інтернет.

Особливості настройки бездротового маршрутизатора WBR-3400TX ...

Для того, щоб здійснювати управління параметрами відразу всіх 4 частин пристрою застосовується WEB інтерфейс, доступ до нього здійснюється за адресою 192.168.0.1 (LAN IP використовується за умовчанням).

З цієї причини, для можливості з'єднання з точкою доступу контролер мережі клієнтського комп'ютера повинен обов'язково мати IP адресу в діапазоні від 192.168.0.2-254.

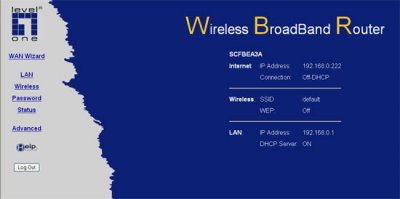

Вживаний WEB інтерфейс цілком інтуїтивний і розділений на кілька розділів. Для новачків передбачений спеціальний майстер, який дозволяє налаштувати параметри WAN. Для тих же, хто майстром не користується, ми рекомендуємо переглянути розділ розширених налаштувань, де можна побачити підрозділ WAN Port. У цьому розділі можна вибрати ім'я маршрутизатора, змінити MAC адресу, що іноді необхідно, якщо ваш провайдер використовує ідентифікацію за допомогою MAC адреси, так само можна вибрати режим установки IP адреси, DNS, можливість аутентифікації (дає можливість застосовувати маршрутизатор для здійснення виходу в Інтернет через протоколи, які потребують вказати ім'я та пароль користувача).

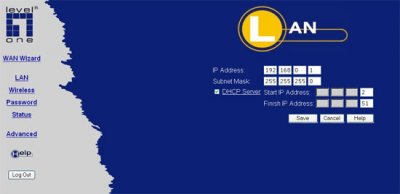

Після настройки WAN частини, можна приступати до налаштування LAN, де можна ввести IP адресу і маску провідний частини, вибрати режим динамічного вибору IP адреси для клієнтів.

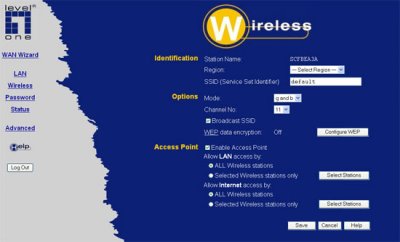

У розділі Wireless (бездротова частина) є безліч опцій, які дозволяють налаштувати режим роботи, змінити ім'я AP, змінити канал зв'язку, конфігурувати систему шифрування WEP.

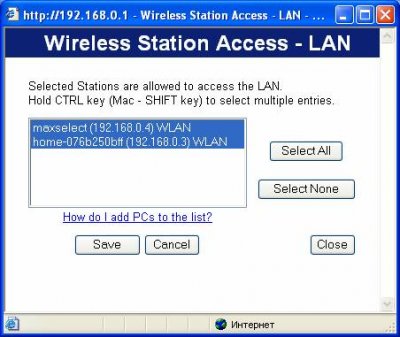

Також тут можна керувати доступом бездротових клієнтів до провідного і бездротового сегментів. Щоб спростити процес налаштування передбачений зручний майстер.

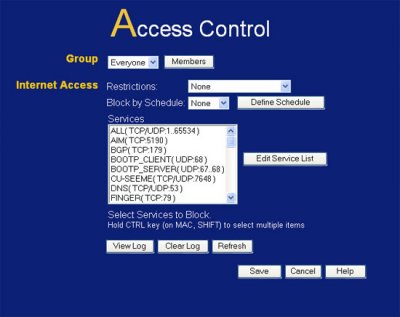

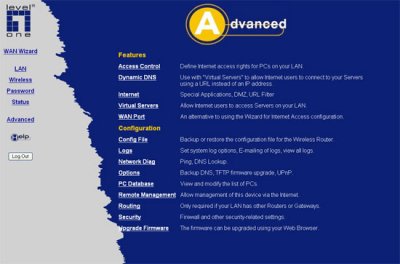

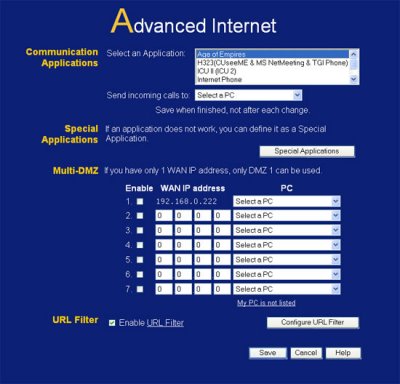

Advenced - це останній розділ, який виділяє представлений маршрутизатор із загальної маси. Тут додатково є маса можливостей по налаштуванню доступу до мережі з подальшим поділом користувачів на групи, а також використання серверів DDNS, використання захисту внутрішньої мережі від зовнішніх атак і ін.

Модель забезпечує дійсно універсальні можливості використання бездротового маршрутизатора LevelOne WBR-3400TX в різних умовах, а також забезпечує найширші можливості по управлінню доступом.

При розгляді другої моделі WBR-3403TX, нам здалося, що вона дещо цікавіше першої, оскільки поєднує в собі бездротової маршрутизатор, а також VPN і PRINT сервери, що розширює можливості підключення мережі до різних мережевих ресурсів. У плані безпеки і управління доступом модель все ж поступається LevelOne WBR-3400TX.

За конструкцією LevelOne WBR-3403TX дуже нагадує розглянуту раніше модель, незважаючи на те, що має меншу товщину, також ця модель, на відміну від попередньої, може закріплюватися на стіні.

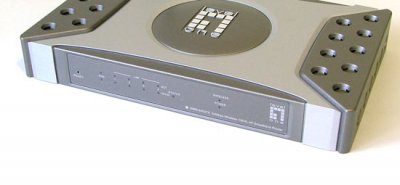

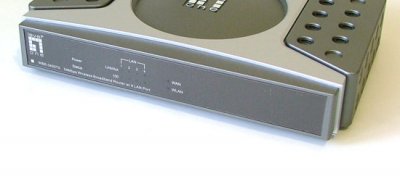

На передній панелі пристрою можна бачити традиційний набір індикаторів, які показують стан WAN, LAN, WLAN частин, також тут можна бачити індикатори харчування, статусу і кнопку скидання.

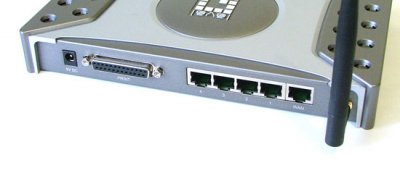

На тильній стороні є антена знімного типу, порт WAN, 4 порту LAN, порт LPT (підключення принтера), роз'єм для блоку живлення.

Управління LevelOne WBR-3403TX реалізується через WEB інтерфейс, про який можна сказати лише, що він менш інтуїтивний, в порівнянні з попередньою моделлю. Доступ до WEB інтерфейсу реалізується за адресою 192.168.123.254.

Налаштування пристрою починається традиційно з WAN частини, тут потрібно вибрати один з шести пропонованих типів підключення. Робиться це 2 способами:
- за допомогою майстра;
-в ручному режимі.
Обидва способи прості і забезпечують дуже просте і ясне управління портом WAN. У нашій моделі використовується фіксований IP (ISP). Якщо порівнювати його з попередньою моделлю, то тут немає можливості змінити MAC адресу WAN частини, тому ваш провайдер повинен буде змінити MAC адреси для вашого IP, в тих випадках, коли авторизація відбувається через IP і MAC адресацію.

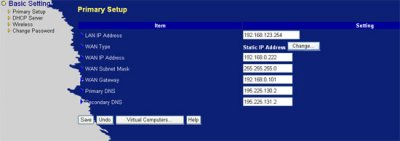

Розділ Primary Setup призначений для настройки параметрів WAN, тут ми вказуємо IP адреса LAN частини, також тут є функція Virtual Computers, вона дає можливість провести асоціації зовнішніх і внутрішніх IP адрес між собою, таке рішення дозволяє максимально просто реалізувати доступ до вашого комп'ютера з зовнішнього світу.

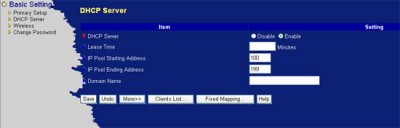

Наступним етапом установки є настройка параметрів DHCP сервера, завдяки якому відбувається динамічний розподіл IP адрес у внутрішньому сегменті мережі.

Слід зазначити особливість WEB інтерфейсу, яка пов'язана з гнучким зв'язком деяких розділів. Наприклад, можна бачити, що в вікні налаштування DHCP є доступ до розділу MAC Address Control, завдяки якому можна створити додатковий рівень захисту для вже авторизованих по MAC адресу клієнтів.

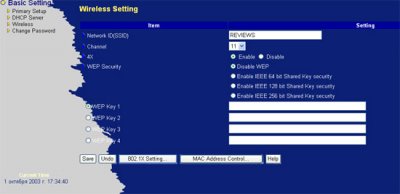

Налаштування бездротової частини моделі в порівнянні з LevelOne WBR-3400TX виглядають обмеженими, незважаючи на те, що на практиці таких можливостей в принципі достатньо. Тут можна вибрати канал для передачі даних, SSID, активуєте шифрування WEP.

Щоб забезпечити максимально високий рівень захисту переданої інформації можна скористатися RADIUS сервером, який буде нести відповідальність за автоматичну роздачу ключів шифрування.

Пару слів про принт-сервер ...

LevelOne WBR-3403TX має вбудований сервер, тому до нього можна підключати всі принтери мають LPT порт. Сам по собі Print сервер не вимагає ніяких додаткових налаштувань, тому досить всього лише зробити налаштування мережевого принтера на комп'ютерах клієнта. У процесі порівняння двох моделей у нас не було можливості підключити принтер до пристрою, тому своїми враженнями про його підключенні ми поділимося в наступних оглядах подібних пристроїв і постараємося познайомити вас з усіма деталями підключення.

Кілька слів про швидкість ...

Для оцінки продуктивності представленого обладнання ми провели кілька тестів.

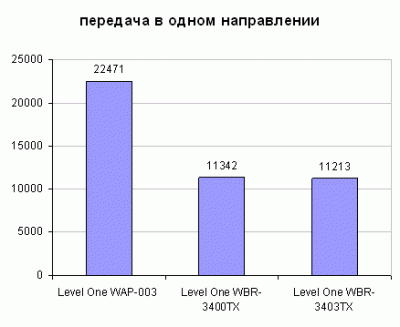

Що стосується передачі даних в одному напрямку, то, точка доступу LevelOne WAP-0003 через підтримку режиму SuperG, який гарантує швидкість передачі до 108 Mbits, дає можливість отримати фактичну швидкість передачі до 44000 Kbps. Середня швидкість обміну, не дивлячись на вищевказаний показник, становить 22000 Kbps. Обидва маршрутизатора WBR-3400TX і WBR-3403TX, при роботі на швидкості 54 Mbits, показали середню швидкість в 2 рази нижче.

При передачі даних в обох напрямках, швидкість падає приблизно в 2 рази.

Можна сказати, що такі результати цілком очікувані, адже якщо ми говоримо про швидкість 54 Mbits або 108 Mbits, то ми маємо на увазі пікову канальну швидкість. Що стосується фактичної швидкості передачі даних, то вона природно, виявляється значно нижче.

Розширення можливостей ...

При створенні конфігурації своєї мережі кожен користувач налаштований на те, щоб отримати не тільки високу швидкість, але також і повну сумісність при бездротовому підключенні клієнтів. Це означає, що якщо в мережі є клієнти з контролером 54 Mbits або 11 Mbits, то від використання 108 Mbits режиму доведеться відмовитися, а це не бажано, особливо в мережах, де є більше 2 комп'ютерів, які активно використовують мережеві ресурси.
Щоб вирішити таку проблему, можна порекомендувати підключити до бездротового маршрутизатора точку доступу, яка повинна працювати в прозорому режимі, це дозволить реалізувати дві бездротові мережі, які будуть цілком здатні без всяких проблем взаємодіяти один з одним. Відповідно, що при такому рішенні всі клієнти, які використовують 108 Mbits режим, безпосередньо будуть працювати через точку доступу LevelOne WAP-0003, що стосується всіх інших пристроїв, то вони будуть підключатися до мережі через маршрутизатори (бездротові) LevelOne WBR-3400TX або LevelOne WBR-3403TX.

Висновок

Хочеться відзначити, що представлені в огляді пристрою пропонують широкі можливості по інтеграції бездротових клієнтів у дротову мережу з подальшою можливістю реалізації спільного використання мережевих ресурсів, використання моніторингу, а також можливістю управління різними групами клієнтів з розширеними можливостями безпеки. Хочеться також відзначити, досить високу стабільність роботи цих трьох пристроїв, що дає можливість без будь-яких особливих проблем використовувати їх в цілодобовому режимі.
