Тест-огляд корпусу Zalman Z11 Plus.
Тест-огляд корпусу Zalman Z11 Plus.
Кілька років тому особливою популярністю у багатьох шанувальників компанії Zalman користувалися корпусу Z9 і Z9 Plus. А зовсім недавно південнокорейський виробник випустив на ринок ще дві моделі з цієї лінійки - Z11 і Z11 Plus. Шасі моделей серії Z11 нічим не відрізняється від шасі моделей серії Z9, а ось зовнішнє оформлення має істотні відмінності - серія Z11 явно розрахована на тих, кому подобаються незвичайні форми, і моделі серії Z9 на її тлі виглядають досить скромно. Як і моделі попередньої серії, Z11 випускається в двох варіантах виконання, які відрізняються рівнем оснащення - топовий варіант має в маркуванні індекс Plus. Однак і в даному випадку відбулися деякі зміни, а саме - в моделі Z11 Plus відсутні контролер вентиляторів (у Z9 Plus він є, хоча досить простий) і термодатчик з цифровим індикатором. Зате він обзавівся двома портами USB формату 3.0, яких не мав Z9 Plus. Крім того змінилася кількість вентиляторів - п'ять штатних замість чотирьох. Модель Z11 відрізняється від моделі Z11 Plus відсутністю USB-роз'ємів 3.0 - замість них Z11 комплектується парою USB-роз'ємів формату 2.0, а також не має верхнього вентилятора.
Як і корпусу серії Z9, корпусу серії Z11 можна віднести до бюджетних моделей, хоча на оснащеності це не позначається - на ринку зустрічаються більш дорогі моделі інших виробників, які оснащуються більш бідно.
Z11 Plus упаковується в коробку зі звичайного картону, що має триколірний оформлення. Хоча вага брутто упакованого корпусу і невеликий, розробники не забули виготовити на бічних частинах коробки вирізи для захоплення руками.
Компонування
Z11 Plus є однооб'ємними корпусом типу miditower, які мають нижнє розташування блоку живлення, який в комплекті поставки не йде. Компанія Zalman пропонує тільки один варіант забарвлення для моделі Z11 Plus - чорний.
Розглянутий корпус має п'ять слотів, призначених для 5,25-дюймових пристроїв, які мають вихід на лицьову панель. Крім того, є можливість установки в один з цих слотів 3,5-дюймового пристрою. Для нього в комплекті є спеціальний перехідник і відповідна заглушка з прорізом.
Для установки жорстких накопичувачів призначена поперечна кошик, яка має п'ять посадкових місць, розрахованих на підключення 3,5-дюймових пристроїв. Один 2,5-дюймовий HDD або SSD може бути встановлений в комплектний перехідник 5-дюймового відсіку, розташованого з правого боку підкладки системної плати.
Конструкція корпусу передбачає установку системних плат розміру ATX і всіх більш компактних варіантів. Вибір відеокарт обмежується моделями довжиною до 290 мм з урахуванням додаткового роз'єму живлення при його розташуванні в торці плати.
Комплектація Z11 Plus досить багата: велика кількість розсортувати по пакетам кріплення, п'ять одноразових стяжок для проводів, кілька змінних заглушок для слотів розширення і перехідник живлення для процесора. Крім того, є і керівництво по експлуатації. Правда, тестована модель мала інструкцію без перекладу на російську мову. Все це упаковано в зручний чохол із застібкою.
Конструкція
Розміри корпусу складають 525х260х498 мм (довжина х ширина х висота) з урахуванням виступаючих частин, тобто трохи більше, ніж у Z9, але тільки за рахунок додаткових елементів зовнішнього оформлення. Вага самого корпусу складає 7,4 кг, а всього комплекту в упаковці - 9,0 кг.

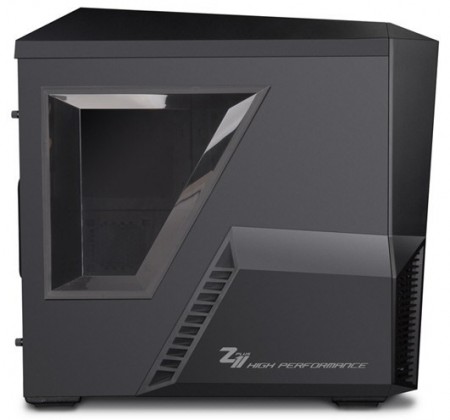

Для виготовлення шасі використовувалася сталь товщиною 0,6 мм, знімні бічні панелі виготовлені з більш товстого металу - 0,7 мм. На лівій панелі є вікно, яке закрите кришкою з прозорого, трохи тонованого пластика, причому ця кришка являє собою не просто плоский шматок органічного скла, а відрізняється складною об'ємною формою, що дозволяє установку більш габаритного вентилятора для процесора. Як ліва, так і права бічна стінки спереду знизу мають пластикові накладки, які закривають місця установки охолоджувачів і відрізняються теж досить складною формою.
Пластмасові ніжки Z11 Plus виготовлені у вигляді прямокутників і мають гумові вставки, що забезпечує непогані амортизуючі властивості.

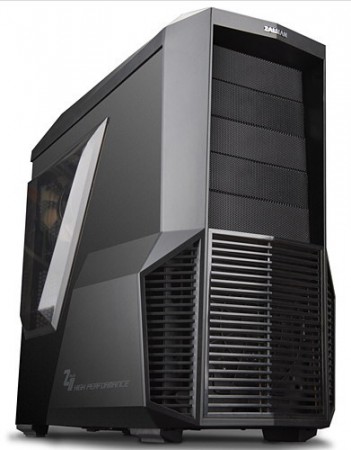

Згадуючи про верхню і лицьової пластикових панелях корпусу, доведеться в третій раз наголосити на словосполученні «складна форма», яка досить важко піддається опису - найкраще просто поглянути на фотографії корпусу.
Дизайнери компанії явно дали волю своїй фантазії (природно, в рамках встановленого бюджету). Причому дане твердження стосується не тільки форми панелей, але навіть і забарвлення, так як їх гратчасті частини, які прикривають вентилятори з підсвічуванням, виготовлені з напівпрозорого матеріалу, а всі інші деталі світло не пропускають. Більшість поверхонь матові, але, як і моделі серії Z9, серія Z11 має глянцеві елементи, і знову саме ті, які найчастіше будуть бруднитися руками.

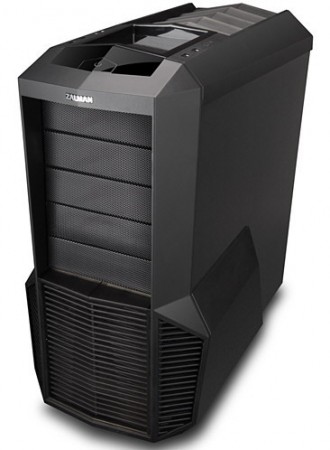

Заглушки 5-дюймових слотів виготовлені з металевої сітки, що має дрібні отвори.
Кнопка Power розміщена на злегка скошеної верхній частині передньої панелі, тому її буде добре помітно. Крім цього, таке розташування забезпечить вільний доступ до неї при будь-якому розташуванні системного блоку - як на столі, так і під столом. Вона характеризується наявністю індикатора синього кольору.
Решта комутації Z11 Plus розташовані в передній третини верхньої панелі. Причому посередині є неглибока ніша з розмірами 10х12,5 см, яка дозволяє розмістити в ній пристрої, підключаються USB-кабелями. Праворуч від ніші ближче до передньої панелі розташовані два USB-роз'єму формату 3.0 (нагадаємо, що у моделі Z11 замість них встановлені USB-роз'єми формату 2.0), далі розташовані кнопка Reset і індикатор дискової активності червоного кольору. Зліва можна побачити два USB-роз'єму формату 2.0 і два аудіовиходу. При настільному розміщенні корпусу його відносно невелика висота дозволить користувачеві управлятися з роз'ємами не встаючи зі стільця. А ось індикатор активності HDD НЕ буде видно ні при настільному, ні при підлоговому розміщенні. Дуже шкода, але наявність чотирьох USB-портів при зазначеному розташуванні не дає можливості одночасного підключення надто широких пристроїв, так зазор між парами портів не перевищує 13 мм.
Випадкове натискання кнопки Reset практично виключено, а ось кнопка Power майже не має вільного ходу і знеструмити комп'ютер легким дотиком цілком можливо.
Система вентиляції
Корпус Z11 Plus оснащується п'ятьма вентиляторами власного виробництва компанії.
Передній і верхній вентилятори мають розміри 120х120 мм і характеризуються наявністю відключається підсвічування синього кольору. До системної платі вони підключаються за допомогою 3-контактних роз'ємів, так як вбудованого контролера корпус не має. Величезною перевагою Z11 Plus перед іншими моделями є можливість заміни цих штатних 120-міліметрових вентиляторів на 140-міліметрові.

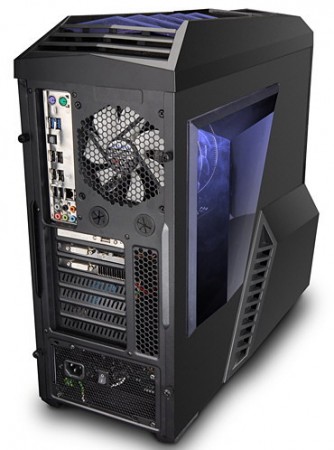

Третій 120-міліметровий вентилятор розташований на задній стінці шасі. Підключається він за допомогою подвійного периферійного роз'єму Molex (male + female) і діодного підсвічування не має.
Модернізація системи вентиляції полягає в установці двох додаткових 120 або 140-міліметрових вентиляторів, один з яких встановлюється на днище шасі, а другий на верхній панелі.
Спереду і знизу корпусу є штатні фільтри. Для отримання доступу до фронтального фільтру необхідно зняти лицьову панель. Ця операція не дуже трудомістка, але і швидкознімним даний фільтр не назвеш. Він являє собою пластикову рамку з мелкоячеистой капроновою сіткою. Таким же фільтром захищається і місце під опціональний нижній вентилятор. А ось отвори, розташовані на днище шасі в районі місця для блоку живлення, прикриваються фільтром трохи іншої конструкції. Він являє собою лист з тонкої пластмаси з дрібними отворами. Нижні фільтри дуже легко знімаються зовні, тому розтин корпусу для цієї процедури не є обов'язковою умовою.
Верхні вентилятори фільтруючих елементів не мають. Таке рішення є не зовсім логічним, проте з урахуванням вартості корпусу дана ситуація зовсім не критична. Задній і бічні вентилятори фільтруючих елементів також не мають, але так як вони працюють на витяжку, відсутність фільтрів можна пояснити. Варто ще відзначити, що сітчасті заглушки п'ятидюймових слотів захищені поролоновими вкладишами. Також є додаткові вентиляційні отвори в заглушках 5, 25-дюймових слотів і вертикальні перфоровані смуги в заглушках слотів розширення і в задній стінці шасі.
Збірка системного блоку
Кріплення бічних панелей відбувається за допомогою звичайної системи пазів і гребінок, а їх фіксація здійснюється за допомогою пар гвинтів з накатними головками з пластика.
На бічних торцях кришок розташовані штамповані виступи, які призначені для захоплення пальцями. Дане рішення дуже допомагає при знятті бічних панелей, так як сидять вони на місцях досить щільно.
Деякі шестигранні стійки для материнської плати заздалегідь встановлені, але чомусь встановлених стійок тільки чотири, а решта п'ять знаходяться в комплекті приладдя. Щоб звільнити прорізи для плат розширення необхідно виламати одноразові заглушки. Також заглушки є і в чотирьох 5-дюймових слотах (нагадаємо, всього їх п'ять штук). Причому дві з них необхідно виламати, а дві - відкрутити, так як кріпляться вони за допомогою притискних гвинтів.
Кріплення оптичних накопичувачів дуже просте - кріпляться вони за допомогою гвинтів з обох сторін. А 3,5-дюймові HDD / SSD встановлюються набагато складніше: спочатку за допомогою довгих гвинтів необхідно закріпити чотири гумових амортизатора з боків кожного з накопичувачів, а потім вже і самі накопичувачі. Амортизатори мають Т-образний перетин для можливості установки їх в пази, які розташовані в бічних стінках кошика. Кріплення накопичувачів проводиться за допомогою пластикових засувок, додаткова фіксація гвинтами не передбачена, да вона навряд чи потрібна - накопичувачі і так тримаються досить щільно. Природно, ці амортизатори до певної міри знизять вібрацію від дискових накопичувачів, а ось тепловідвід від корпусів жорстких дисків на шасі не передбачений. Хоча при наявності трьох вентиляторів, які охолоджують дискову кошик, це не так вже й критично.
Як і у попередніх моделей, диски в корпус Z11 Plus вставляються з лівого боку, але інтерфейсні роз'єми можуть бути спрямовані тільки вправо, а там до бічної стіни залишиться не так вже й багато вільного місця. Тому в такому випадку доведеться застосовувати SATA-кабелі c Г-подібними штекерами.
Один з 2,5-дюймових накопичувачів встановлюється на тильну сторону підкладки системної плати. Його кріплення виконується за допомогою чотирьох гвинтів до спеціальних вушках з отворами, розташованим у відповідних місцях. Другий 2,5-дюймовий накопичувач встановлюється на переходнике 5-дюймового слота, який також передбачає установку 3,5-дюймового пристрою з виходом на фронтальну панель.
Підкладка системної плати має велике вікно, що дозволяє установку або демонтаж процесорного вентилятора без зняття самої плати. А завдяки опуклій формі декоративної пластикової накладки, яка закриває вікно в лівій бічній панелі, у користувача є можливість вибору системи охолодження процесора, що має збільшені розміри.
Кабелі для зовнішніх роз'ємів USB формату 2.0 і для HD Audio-роз'єми мають екранування і підключаються до внутрішніх штекерам системної плати за допомогою монолітних конекторів. А ось метод підключення роз'ємів USB формату 3.0 обраний дещо дивний - вони приєднуються до зовнішніх роз'ємів системної плати. Дане рішення було актуальним кілька років тому, коли більшість системних плат не мало внутрішніх 19-контактних конекторів USB 3.0, та й самі зовнішні USB-роз'єми формату 3.0 зустрічалися не так вже й часто. Сьогодні пояснити дану ситуацію можна або прагненням догодити користувачам материнських плат минулих років випуску, або наданням можливості підключення зовнішніх роз'ємів корпусу до USB-роз'ємів як формату 2.0, так і 3.0, але без комплектації корпусу відповідними перехідниками. На втіху Z11 Plus комплектується заглушкою слота розширення, має технологічну проріз, яка закрита гумовим ущільнювачем. Вона призначена для виведення назовні кабелів від USB-роз'ємів 3.0.
Фронтальна панель кріпиться за допомогою шести пластикових засувок, тому її демонтаж проводиться без всяких проблем. Кабелі, які йдуть до розташованих на фронтальній панелі кнопці і світлодіодному індикатору, оснащені проміжними роз'ємами, тому демонтажу панелі вони заважати не будуть
Кріплення верхньої панелі також здійснюється за допомогою засувок, а знімати її доведеться тільки для будь-яких маніпуляцій з верхніми вентиляторами. При цьому товстий пучок кабелів, придатних до верхньої кришки, може доставити деякі незручності при її демонтажі.
Блок живлення встановлюється як до установки материнської плати, так і після. При цьому вентилятор може бути направлений або вгору, або вниз. Кріпиться блок живлення безпосередньо до задньої стінки без будь-яких додаткових рамок або прокладок. На днище корпусу для нього передбачені виступи з гумовими накладками для зниження вібрацій.
Рівень шуму
Вимірювання рівня шуму проводилося шумоміром Октава 110А-Еко в повністю звукоізольованому приміщенні із середнім рівнем шуму 20 дБА. В процесі вимірювань всі споживачі електричного струму в приміщенні були відключені. Регулювання напруги живлення вентиляторів проводилася за допомогою автономного керованого перетворювача.
Якщо харчування всіх вентиляторів здійснюється від джерела напруги потужністю 5 вольт, то шум буде перебувати на низькому рівні і буде слабо помітним в житловому приміщенні в світлий час доби. При підлоговому розміщенні корпусу шум ще більше знизиться і тоді систему охолодження корпусу можна буде вважати умовно безшумної. Якщо харчування всіх вентиляторів здійснюється від 7 вольт, то шум системи охолодження оцінюється як знижений щодо звичайного рівня шуму в житловому приміщенні в світлий час доби. Така ситуація спостерігається при настільному розташуванні корпусу і розміщенні користувача в ближній від системного блоку зоні. У разі установки корпусу на підлозі або, наприклад, на тумбі під столом спостерігається деяке зниження шуму і в такому випадку система охолодження вважається досить тихою. Якщо харчування всіх вентиляторів здійснюється від 8-10 вольт, то шум оцінюється як типовий щодо звичайного рівня шуму в житловому приміщенні в світлий час доби. Джерело шуму такого рівня особливо не виділяється ні в житловому приміщенні, ні в офісному. Аналогічно, при підлоговому розміщенні корпусу такий рівень шуму вважається зниженим. При подальшому збільшенні напруги шум роботи системи охолодження наближається до кордону комфорту, яка прирівняна до значення в 40 дБА. Шум такого рівня вже досить добре помітний в житловій кімнаті на відстані декількох метрів від джерела і може бути оцінений як добре помітний щодо звичайного рівня шуму в житловому приміщенні в світлий час доби. Хоча для офісного приміщення такий рівень зазвичай вважається цілком типовим при роботі освітлення, кондиціонера, декількох комп'ютерів та іншого офісного обладнання.
Тільки два з чотирьох роз'ємів, які призначені для живлення вентиляторів, мають можливість штатного приєднання до системної плати для управління швидкістю обертання вентиляторів. Тому у власника Z11 Plus при появі бажання знизити рівень шуму штатної системи охолодження до мінімуму виникнуть певні труднощі. Нагадаємо, що інші два роз'єми підключаються до блоку живлення безпосередньо і можливості регулювання не мають.
В цілому, акустичну ергономіку даної моделі можна вважати що знаходиться на середньому рівні. Любителям тиші Z11 Plus не підійде через відносно гучну систему охолодження і неможливості штатної регулювання швидкості обертання всіх вентиляторів. Але з іншого боку, на тлі досить потужних комплектуючих шум від роботи системного блоку із штатною системою охолодження не повинен бути визначальним фактором. Корпус має бічні панелі з невеликими отворами, проте зверху і спереду розміщені вентиляційні отвори досить великої площі. У зв'язку з цим, з фронтальної сторони відсутнє будь-яке придушення шуму, виникає у внутрішньому просторі корпусу. А ось у разі підлогового розміщення спостерігається помітне ослаблення шуму. Проте, на значний шумоізоляційний ефект розраховувати не доводиться.
Позиціонування та висновки
Співвідношення ціни та рівня оснащеності корпусу Zalman Z11 Plus дуже привабливе, причому ще більш цікавим його робить появу USB-портів 3.0. Правда, дизайн корпусу став агресивнішим, і якщо скромний Zalman Z9 цілком підходить на роль корпусу для багатоцільового домашнього або офісного комп'ютера, то Z11 безсумнівно претендує на більше. Наскільки це обгрунтовано - сказати важко, тому просто потрібно прикинути рівень змін в порівнянні з Z9 в ціновому вимірі, і тільки після цього робити відповідні висновки.
