Тест-огляд корпусу Thermaltake Urban S71.

Тест-огляд корпусу Thermaltake Urban S71.

Компанія Thermaltake представила дану модель в березні 2013 року і на офіційному сайті Urban S71 досі згадується як модель з нової колекції. Тим не менш, вона широко представлена ??на вітчизняному ринку, причому, як і належить, в двох модифікаціях - Urban S71 (VP500M1N2N) і Urban S71 Window (VP500M1W2N). У першій з них ліва бокова стінка суцільна, а в другій - з вікном. А щодо забарвлення, то компанія пропонує тільки один колір - класичний чорний. Причому і лицьова, і верхня панелі виконані з матового пластика, тому відбитки від пальців на них зовсім не помітні. Фронтальна панель прикрита дверцятами, яка декорована алюмінієвою пластиною і покрита чорною фарбою. Ось на ній відбитки пальців найбільш помітні. До того ж найменша подряпина на пластині буде відразу ж видно, проявляючись металевим блиском. Схожа алюмінієва вставка, тільки меншого розміру, є в області розташування роз'ємів.

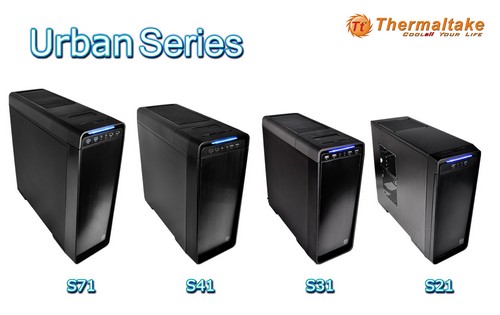

Модель S71 є старшою в лінійці корпусів Thermaltake серії Urban. Крім неї, в серію Urban входять корпусу, мають індекси S21, S31 і S41.

Коробка стандартна для корпусів компанії Thermaltake - міцний і якісний картон, хороша поліграфія, наявність коротких технічних специфікацій відразу на декількох мовах. Крім того, для зручності транспортування на ній є спеціальні вирізи для захоплення руками.

Компонування

Thermaltake заявляє свою модель Urban S71 як Full Tower, однак максимальний типорозмір системних плат, які можуть бути встановлені в корпус, може перевищувати обсягу Е-АТС. Та й відеокарту з великими габаритами в нього не встановиш: максимальна довжина установлюваних відеокарт за даними виробника становить 344 мм. Корпус блоком живлення не комплектується, хоча на коробці є позначка, яка свідчить про можливість комплектації корпусу блоком живлення.

Якщо подивитися на корпус попереду, то можна побачити суцільну поверхню, яка оточена виділяється рамкою, що має закруглені кути. І тільки у верхній частині можна помітити групу роз'ємів. Звичайно, і решітка для вентилятора, і слоти для оптичних накопичувачів спереду є, просто це все прикриває дверцята, про яку вже згадувалося. Загалом, картина дуже елегантна, але дуже непрактична. По-перше, дверцята можуть відкриватися тільки зліва направо, а можливості перестановки петель немає. Крім того, кут відкриття становить 90 градусів, що не дозволить оператору з комфортом працювати з розташованими за дверцятами пристроями при розташуванні системного блоку праворуч від нього. По-друге, ніяких спеціальних виступів або вирізів для відкриття дверцят немає - для відкриття потрібно нігтем підчепити її за нижню кромку, тому при підлоговому розташуванні системного блоку доведеться постійно нахилятися. По-третє, дверцята в закритому стані фіксується за допомогою магнітів. Рішення досить поширене і, безсумнівно, практичне. Однак магніти настільки сильно притягують дверцята, що навіть гумові амортизатори не заглушають гучний стукіт при її закриванні. І нарешті, дверцята досить сильно прикриває решітку фронтального вентилятора. Звичайно, конструкція дверцята передбачає наявність щілин з боків і знизу, проте їх сумарна площа невелика. Крім того, вільному припливу повітря буде заважати згадувана декоративна рамка, що оперізує фронтальну панель. З огляду на це, продуктивність фронтального вентилятора в значній мірі знизиться. В принципі, дверцята можна і відкрити, однак фіксації у відкритому стані вона не має, тому ні про яку цілісності зовнішнього вигляду Urban S71 в такому випадку не може бути й мови.

Пристрій має три слота для 5-дюймових пристроїв з виходом на лицьову панель і один - для 3,5-дюймових пристроїв. Кошик для жорстких накопичувачів розташована поперечно. Вона одна і характеризується стаціонарним форм-фактором. Накопичувачі в кошик встановлюються за допомогою пластикових санчат. Конструкція засувок аналогічна конструкції засувок інших корпусів Thermaltake серії Urban, а ось форма рукоятки більше нагадує рукоятку моделі Chaser A31. 3,5-дюймові накопичувачі кріпляться не за допомогою штифтів, а за допомогою гвинтів через прокладки-амортизатори, як у моделі Overseer RX-I. Також в кошик можна встановлювати і 2,5-дюймові HDD / SSD, які необхідно кріпити за допомогою гвинтів.

Кошик має п'ять посадкових місць, але шостий 3,5-дюймовий накопичувач може бути встановлений в посадочне місце 3,5-дюймового пристрою з виходом на фронтальну панель.

Комплект поставки передбачає наявність спікера для системної плати, здвоєного подовжувача харчування, двох перехідників з трьохконтактного коннекторами для підключення вентиляторів до блоку живлення, восьми багаторазових стяжок для кабелів і набору кріпильних гвинтів.

Конструкція

Розміри Urban S71 вражаючі: (ВхШхГ) 536х213х580 мм (включаючи виступаючі елементи). Шасі, включаючи підкладку системної плати, виготовлено зі сталі товщиною 0,8 мм, а бічні панелі ще товщі - 0,9 мм, що зумовило і високу жорсткість конструкції, і пристойний вага пристрою: 10, 4 кг. Недостатньою жорсткістю характеризуються, хіба що, підстава системної плати і задня панель. Однак це пов'язано не із занадто тонкими листами металу, а з наявністю великої кількості отворів.

Корпус комплектується широкими пластмасовими ніжками, що мають амортизуючі вставки з гуми.

Лицьова панель кріпиться за допомогою шести пластикових фіксаторів. Демонтується вона без всяких зусиль завдяки вирізу для захоплення рукою, наявного в її нижній частині. Необхідність демонтажу лицьовій панелі обумовлена ??тільки обслуговуванням фронтального вентилятора або його заміною - в інших випадках знімати панель ніякої необхідності немає.

Верхня панель корпусу виготовлена ??з пластику і складається з двох частин. У меншій передній частині розташовані кнопки і роз'єми, а довга задня частина прикриває місце установки верхнього вентилятора, тому велика її частина зайнята декоративними гратами з металу. Кріпиться верхня кришка, як і лицьова панель, за допомогою шести пластикових фіксаторів. Демонтаж її виробляється без всяких проблем.

На торці передньої частини верхньої панелі розміщений значний набір портів: справа є два USB-роз'єму формату 3.0, зліва - два USB-роз'єму формату 2.0, а між ними - стандартні 3,5-міліметрові аудіо виходи. Причому відстань між портами дозволяє без проблем одночасно підключити чотири широких USB-пристрої.

Зверху в один ряд розташувалися кнопки і світлодіодні індикатори. У центрі знаходиться велика квадратна кнопка включення / відключення живлення Power, праворуч - кнопка перезавантаження системи Reset, а зліва - дві невеликі кнопки управління контролером вентиляторів. Індикацію корпусу можна назвати дуже оригінальною. Активація електроживлення супроводжується підсвічуванням кнопок контролера вентиляторів і помірним блакитним світінням індикатора, який розташований трохи правіше кнопки Reset. Робота жорсткого диска супроводжується яскраво-червоним світлом цього ж індикатора, а певний режим контролера - яскраво-блакитною підсвіткою відповідної кнопки. Варто зазначити, що така конфігурація кнопок і світлових індикаторів передбачає явно підлогове розміщення системного блоку, так як при настільному розміщенні побачити їх може лише людина дуже високого зросту. Хоча виробник не забув і про підсвічування спереду - при активації харчування над роз'ємами загоряється яскраво-блакитна смуга, яку зверху не видно.

За блоком кнопок і індикаторів розташована док-станція, призначена для під'єднання SATA-накопичувачів. Її роз'єми захищені від пилу подпружиненной шторкою, яка має секції для 2,5- і 3,5-дюймових HDD / SSD. Установка накопичувачів проводиться вертикально, що потрібно врахувати при виборі місця розміщення системного блоку: над ним має залишатися досить вільного простору.

Система вентиляції

Хоч Urban S71 і характеризується великими габаритами, він комплектується всього трьома вентиляторами. Однак два з них мають значні розміри 200х200х30 мм (600-800 об / хв, 13-15 дБА). Один з цих вентиляторів встановлений на фронтальну панель шасі і призначений для обдування всіх п'яти посадочних слотів кошика. Другий вентилятор розташований у верхній частині корпусу, під знімною пластиковою панеллю. Він працює на видув гарячого повітря з корпусу назовні. Третій вентилятор має розміри 120х12х25 мм (1000 об / хв, 16 дБА) і розташований на тильній стінці.

Всі вентилятори оснащуються трьохконтактного коннекторами і підсвічування не мають. Будь-який з них можна підключити або до системної плати, або до блоку живлення за допомогою комплектних перехідників типу Molex, або до штатному контролеру, що має для цих цілей три роз'єми. Контролер здійснює управління відразу усіма приєднаними вентиляторами. Ступенів регулювання швидкості у нього дві: Low (8,5 В) і High (10,5 В). Для вибору потрібної швидкості необхідно натиснути на одну з двох кнопок, розташованих на панелі управління корпусу. Натиснута кнопка подсветится яскраво-блакитною підсвіткою. Таке рішення можна назвати дуже простим і зручним, так як в переважній більшості варіантів використання системних блоків ні роздільне управління вентиляторами, ні багатоступенева регулювання швидкості користувачеві не потрібні.

Природно, конструкція корпусу передбачає і можливість модернізації. Замість верхнього 200-міліметрового вентилятора можна встановити один або два 120- або 140-міліметрових. Також передбачена заміна 200-міліметрового фронтального вентилятора. Крім того, є додаткове посадкове місце для 120- або 140-міліметрового вентилятора на днище шасі. Конструкція верхньої панелі передбачає можливість монтажу 240-міліметрового радіатора системи рідинного охолодження. Для цього на панелі є два додаткових отвори, які закриті гумовими заглушками, що мають розрізні пелюстки.

Urban S71 комплектується трьома пиловими фільтрами. Кожен фільтр являє собою пластикову рамку з натягнутою капроновою сіткою. Вони розташовані спереду, зверху і знизу. Нижній фільтр одночасно прикриває блок живлення і опціональний вентилятор. Для зняття фронтального фільтра потрібно відкрити передні дверцята, звільнити верхню засувку і вийняти рамку з фільтром. Демонтаж верхнього і нижнього фільтрів проводиться ще легше - їх рамки просто потрібно витягнути назад. Правда, довжина рамок пристойна - 30 см, тому для їх вилучення потрібно звільнити досить вільного простору ззаду корпусу.

В цілому, до системи вентиляції Urban S71 є тільки одне єдине зауваження, згадуване раніше. Це істотне зниження продуктивності фронтального вентилятора при закритій передній дверцятах - щілини для подачі повітря займають всього лише чверть загальної площі, що значно погіршує вентиляцію.

На бічних панелях ні можливостей для установки додаткових вентиляторів, ні вентиляційних отворів немає - вони повністю суцільні. Додаткові вентиляційні отвори є тільки в заглушках слотів для плат розширення.

За заявами виробника ширина корпуса дозволяє встановити в нього процессорную систему охолодження висотою до 160 мм. Тестові виміри показали, що максимальна висота системи охолодження для процесора може становити до 170 мм.

Збірка системного блоку

Бічні панелі корпусу кріпляться за допомогою системи пазів і гребінок і фіксуються парами гвинтів, що мають торовані головки. Задні кромки кришок мають виступи для захоплення пальцями, що значно спрощує їх зняття. Завдяки товщині металу кришки мають пристойну жорсткість, тому при їх установці ніяких перекосів не виникає.

Установка дисків в корзину проводиться за допомогою санчат. Їх конструкція забезпечує практично безлюфтовую фіксацію, тому кріплення за допомогою додаткових гвинтів в даному випадку не передбачено. Процес вилучення санчат з кошика дуже зручний, їх можна виймати навіть однією рукою. У правій бічній стінці є штампований виступ, що дозволяє використовувати інтерфейсні SATA-кабелі та з прямими, і з Г-подібними коннекторами.

Оптичні накопичувачі кріпляться за допомогою штатних фіксаторів, розташованих з лівого боку, проте для посилення кріплення можна додатково закріпити їх за допомогою гвинтів, вкручених з правого боку. Декоративні заглушки зовні забезпечені засувками, тому зняти їх дуже просто. Заглушок, які необхідно виламувати, в шасі немає.

Для монтажу 3, 5-дюймових пристроїв з виходом на передню панель на днище 5-дюймової кошика є спеціальні планки з отворами, які дозволяють зафіксувати пристрої за допомогою гвинтів.

За підставою системної плати можна побачити п'ять досить великих отворів, які прикриті гумовими заглушками з розрізними пелюстками, і три невеликих отвори, що мають розвальцьовані краю. Всі вони призначені для прокладки кабелів і шлейфів. Крім того, в зоні прокладки передбачені металеві вушка для фіксації пучків проводів за допомогою комплектних багаторазових стяжок. Завдяки згадуваному виступу на правій бічній панелі пучки проводів можна укладати не надто щільно, вони і так будуть добре триматися.

У корпус заздалегідь встановлено кілька шестигранних стійок, за допомогою яких кріпляться материнські плати формату АТХ. При використанні материнських плат інших розмірів доведеться або переставляти частина стійок, або скористатися додатковими стійками, що входять до комплекту поставки. На тильній панелі розташовані вісім щілин для плат розширення, які закриті багаторазовими заглушками, і отвір для портів введення-виведення, заглушок не має. Плати розширення і заглушки фіксуються за допомогою гвинтів з торованими головками.

У підставі материнської плати є велике вікно, що дозволяє монтувати / демонтувати охолоджувач для процесора без зняття самої плати.

Підключення фронтальних роз'ємів проводиться за допомогою монолітних конекторів. Кабелі від двох зовнішніх USB-роз'ємів формату 3. 0 закінчуються загальним коннектором для підключення до внутрішнього роз'єму системної плати.

Установка блоку живлення може проводитися як до установки системної плати, так і після. Вентилятор можна направити як вгору, так і вниз, а сам блок живлення прикріпити до задньої панелі за допомогою гвинтів. Блок живлення фіксується в потрібному положенні за допомогою спеціальних виступів, але, на жаль, в цих місцях ніяких амортизувальних елементів немає.

Рівень шуму

Вимірювання рівня шуму, видаваного штатними вентиляторами корпусу, проводилося за допомогою шумоміра Октава 110А-Еко. Тестування проводилося в повністю звукоізолірованом приміщенні, всі споживачі електричного струму були відключені. Регулювання напруги живлення вентиляторів проводилося за допомогою автономного керованого перетворювача.

Urban S71 комплектується одноканальним двохпозиційним регулятором швидкості обертання вентиляторів, які мають кнопкове управління. Кнопки розташовані на верхній панелі корпусу. Всього режимів роботи у регулятора два - Low і High. Залежно від встановленого режиму рівень шуму буде різним. Причому, відмінності будуть дуже помітні навіть без вимірювальних приладів. Харчування регулятора від 12 В здійснюється через периферійний роз'єм, але його можна живити і від більш низької напруги, наприклад, 5 В. У такому випадку швидкість обертання вентиляторів буде набагато нижче, а звук від їх роботи буде практично невловимий (близько 22 дБА) .

До кнопок управління регулятором є деякі претензії - вони повністю ідентичні і розташовані дуже близько, тому маніпулювати регулятором наосліп незручно. Крім того, індикатори режимів однакового кольору, що сильно ускладнює визначення активованого режиму в сутінках або на значній відстані від комп'ютера.

При харчуванні вентиляторів від джерела напруги 5 В, як уже згадувалося, рівнем шуму можна знехтувати навіть за умови настільного розміщення системного блоку і розташуванні користувача в безпосередній близькості від нього. При збільшенні напруги живлення вентиляторів, природно, підвищується і рівень шуму. При напрузі 7 В рівень шуму досягає значення 29 дБА і оцінюється як малопомітний при настільному розташуванні системного блоку і як знижений при підлоговому розташуванні. Якщо діапазон напруги знаходиться в межах від 8 до 10 В, то в такому випадку шум від вентиляторів оцінюється як середньо-типовий для житлового приміщення і малопомітний для офісного приміщення. При підвищенні напруги до максимального значення 12 В шум від вентиляторів досягне позначки в 39 дБА. Таке значення визнається залишаються в ергономічних межах. А при розміщенні системного блоку під тумбою комп'ютерного столу рівень шуму буде менш помітним і прийнятним для тривалої експлуатації.

Зсередини панелі Urban S71 ніякими спеціальними шумоизолирующими матеріалами не покриваються, однак через те, що всі вони суцільні або мають мінімальну перфорацію, досягається непоганий шумоїзолірующий ефект. Загалом, акустична ергономіка корпусу знаходиться на високому рівні - він забезпечує досить невисокий рівень шуму, а при грамотній настоянці всіх компонентів системи охолодження рівень шуму можна визнати малопомітним.

Підсумкові висновки

Модель Urban S71 за якістю виготовлення до люксовому класу не відноситься, але і суттєві недоліки при тестуванні виявлені не були. З конструктивних недоробок можна згадати тільки дверцята, розташовану на фронтальній панелі - вона відкривається тільки в одну сторону, а закриття супроводжується занадто гучним стуком. Якби була можливість перестановки петель (подібні рішення зустрічаються у деяких компаній), а амортизатори дверцята справлялися зі своїми функціями більш ефективно, то і проблема вирішилася б сама собою.

Ще одним негативним моментом є обмеження в розмірах системної плати (Е-АТС) і відеокарти (до 348 мм) - все-таки для корпуса формату Full Tower це замало, хоча загальноприйнятих і чітких меж між розмірами корпусів не існує.

Зате така багата комплектація не завжди зустрічається і більш дорогих корпусах - док-станція для 2,5 і 3,5-дюймових накопичувачів SATA, по два USB-роз'єму 2.0 і 3.0, та й комплект аксесуарів досить великий. Систему вентиляції Urban S71 слід визнати прикладом для багатьох інших моделей: наявність великих і потужних вентиляторів з універсальним підключенням, в тому числі і до штатному контролеру, повна і проста в обслуговуванні система фільтрації - все це рідко поєднується в одному корпусі.
