Тест-огляд корпусу AeroCool VS-92.

Тест-огляд корпусу AeroCool VS-92.

На початку минулого року компанія AeroCool вирішила оновити декількох серій своїх корпусів, зробивши заміну застарілих моделей і додавши в асортимент виробів кілька нових рішень. Корпуси однією з її нових серій AeroCool Strike-X швидко завоювали серця прихильників даної марки відмінним поєднанням функціональності, дизайну і вартості. За таким же принципом була спроектована і наступна серія корпусів, об'єднана спільною маркуванням VS (Value Standart). Вона включає в себе чотири моделі з індексом VS-92 - AeroCool VS-92 Black Edition, AeroCool VS-92 Black Window Edition, AeroCool VS-92 White Edition і AeroCool VS-92 White Window Edition. Різниця межу моделями полягає, як стає зрозуміло з назви, в кольорі корпусу і в відсутності або наявності вікна на правій бічній панелі.

Корпуси серії VS-92 компанія-виробник позиціонує як моделі ігрової серії Performance Gaming System і відносить їх до одних з найбільш доступних за вартістю.

Упаковка і комплект поставки

AeroCool VS-92 упаковується в об'ємну картонну коробку, яка має ручку для транспортування. Вона оберігає корпус від можливих подряпин або механічних пошкоджень. Відсутність на коробці яскравою кольоровою поліграфії дозволило дещо зменшити вартість виробу, а зображення і перелік особливостей, нанесені на упаковку, дають користувачеві гарне уявлення про продукт, що знаходиться всередині.

У комплект поставки входять декілька універсальних адаптерів (вони призначені для установки 3, 5-дюймових пристроїв і додаткових вентиляторів), решітчаста заглушка (вона призначена для кріплення 3,5-дюймових пристроїв з виходом на лицьову панель), спеціальні кліпси і моток дроту для кріплення проводів, набір додаткових кріпильних елементів.

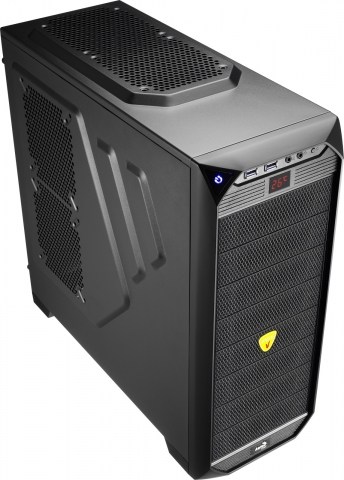

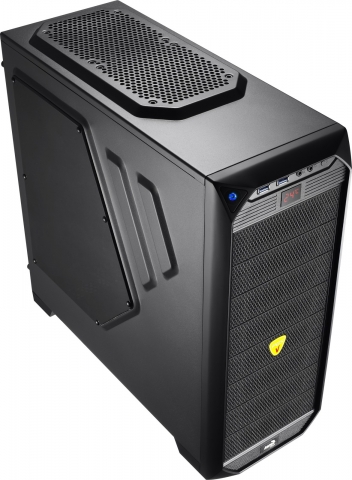

Зовнішній вигляд

Корпуси від компанії AeroCool завжди відрізнялися цікавим дизайном. Причому приналежність до певного цінового сегменту в цьому плані не грала ніякої ролі. Незалежно від того, який цінник буде встановлено маркетологами на виріб, його екстер'єру завжди приділялася особлива увага. Така тенденція не обійшла стороною і лінійку корпусів з індексом VS-92. При відносно невисокій вартості ці корпусу по частині зовнішнього вигляду надають гідну конкуренцію більш дорогим геймерським рішенням інших виробників.

Якість фарбування всіх елементів знаходиться на досить високому рівні, пластмасові деталі фарбують в масі, зовнішні металеві панелі мають покриття з легкої шорсткістю. Можна припустити, що пил і відбитки пальців на такому покритті зовсім будуть помітні.

Компонування

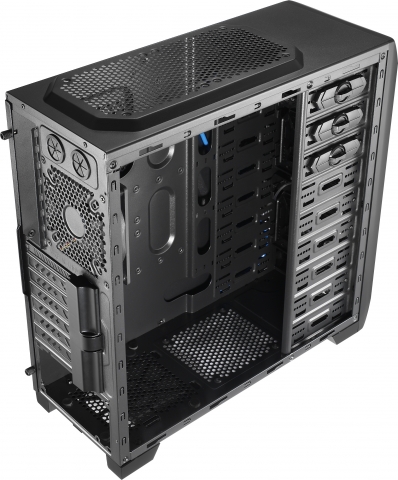

AeroCool VS-92 є корпусом типу однооб'емний miditower і має нижнє розташування блоку живлення (в комплект поставки не входить). Установка блоку живлення може проводитися як вентилятором вгору, так і вниз.

Поздовжня кошик, призначена для установки накопичувачів, на окремі відсіки для 5,25 або 3,5-дюймових пристроїв не ділиться - конструкція кожного з її слотів передбачає установку пристроїв кожній із зазначених розмірностей, тільки для HDD доведеться застосувати один з пластикових адаптерів, наявних в комплекті.

Всі слоти характеризуються наявністю виходу на лицьову панель, а у одного з 3,5-дюймових пристроїв є можливість виходу назовні. Для цього в комплекті поставки є заглушка, що має відповідний виріз.

Нижня частина кошика має і штатне місце для комплектації корпусу одним 2,5-дюймовим HDD / SSD. Правда, воно не найзручніше - на днище шасі розташовано кілька отворів для кріплення, проте амортизуючі втулки в них не передбачені.

Конструкція корпусу дозволяє установку материнських плат формату до АТС (включно) і відеокарт довжиною до 290 мм. Таке значення отримано виміром відстані до країв самої кошика, тобто потрібно врахувати, що корпус встановленого в неї HDD виступатиме приблизно на 15 мм, а оптичний привід - на 25-30 мм, причому ці значення вказані без урахування довжини роз'ємів. Таким чином, в разі установки занадто довгої відеокарти кількість встановлюваних накопичувачів зменшиться. Втім, для більшості можливих конфігурацій їх число все одно залишиться більш ніж достатнім.

Конструкція

Розміри корпусу складають 490х190х430 мм (довжина х ширина х висота), його вага нетто - 5,62 кг, брутто - 6,95 кг.

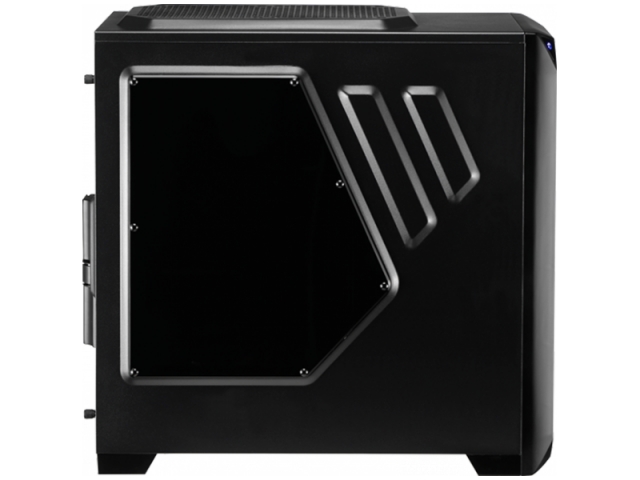

Всі панелі виконані з металевих листів товщиною 0,6 мм, тому загальна жорсткість конструкції не дуже висока. Бічні панелі характеризуються наявністю ребер жорсткості, однак невеликі перекоси все ж виникають, заважаючи установці або зняття панелей.

Ніжки корпусу виконані не у вигляді звичайних циліндрів, а мають кілька довгасту форму. Вони оснащуються шарнірами, які дозволяють повертати ніжки в горизонтальній площині або висувати їх за межі корпусу, що значно покращує загальну стійкість всієї конструкції. Виготовлені вони з твердої пластмаси, гумовими накладками не комплектується, тому абсолютно не мають амортизувальних здібностей.

Передня панель являє собою пластмасову рамку, в яку інтегровані дев'ять заглушок для 5,25-дюймових слотів. На лівому торці цієї рамки вертикально в ряд розташовані дві кнопки, які мають вбудовані світлодіодні індикатори. Палаючий синій індикатор свідчить про включення електроживлення, а червоний - про активність HDD. Ці дві кнопки виконані у вигляді єдиного вертикального блоку. Для включення / вимикання системного блоку необхідно натиснути на верхню його частину (Power), а нижня частина відповідає за перезавантаження системи (Reset). Кнопки характеризуються невеликим вільним ходом і дуже м'яким спрацьовуванням, тому користуватися ними наосліп досить ризиковано. Поруч розміщені два USB-роз'єму формату 2.0, а стандартний аудіовихід розташувався між ними. Якщо системний блок розміщений на столі, то користуватися кнопками і роз'ємами буде досить зручно, а при підлоговому розташуванні системного блоку користувачеві доведеться трохи нахилятися, причому в такому випадку з'являється небезпека випадкового контакту з стирчать вперед USB-пристроями.

Система вентиляції

На верхній і нижній панелях шасі є великі перфоровані зони. Також практично повністю перфорована знімна фронтальна панель: заглушки 5, 25-дюймових слотів виконані у вигляді металевих сіток на пластмасовому каркасі з засувками. Ці заглушки зсередини забезпечені пиловими фільтрами з тонкого поролону. Правда, дані фільтри є єдиними штатними в корпусі. Крім того, через наявність невеликого вирізу в нижній межі лицьовій панелі, який призначений для полегшення її демонтажу, ефективність фільтруючих елементів дещо знижується.

Компанія-виробник комплектує корпус тільки одним штатним вентилятором. Цей 120-міліметровий кулер розташований на задній стінці і явно відноситься до класу бюджетних. Однак безсумнівним плюсом є можливість його підключення за допомогою трьохконтактного коннектора до материнської плати або за допомогою периферійного роз'єму Molex (типу male + female) до блоку живлення, так як в даному випадку зникає необхідність залучення додаткового роз'єму живлення.

Конструкція корпусу передбачає можливість модернізації штатної системи охолодження - при бажанні в нього можна встановити ще шість вентиляторів, однак доведеться додатково придбати комплект саморізів для їх кріплення. Три 120-міліметрових вентилятора можна закріпити на фронтальній панелі шасі за допомогою описуваних раніше універсальних адаптерів, які є в комплекті поставки. Два додаткових вентилятора можна прикріпити на ліву бічну панель, а ще один - на дно шасі. Виробник рекомендує на дно шасі встановлювати вентилятор, який працює на втягування, проте в такому випадку при підлоговому розміщенні системного блоку з нього вийде справжній пилосос. Три останніх додаткових вентилятора компанія згадує як 120 або 140-міліметрові, але конфігурація отворів під них дозволяє установку вентиляторів і меншого розміру.

Крім цього, є ще й можливість оснащення кожного з встановлюваних 3, 5-дюймових жорстких дисків окремим 120-міліметровим вентилятором. Також користувач може встановити на верхню панель корпусу ще кілька вентиляторів різних розмірів, проте в такому випадку існує ризик виникнення проблем при установці материнської плати, тому виробником при описі корпусу на офіційному сайті така можливість не згадується.

Більш глибока модернізація передбачає установку рідинної системи охолодження. Для неї передбачені отвори на задній стінці шасі, закриті гумовими заглушками.

Збірка системного блоку

Для кріплення бічних кришок передбачена система пазів і гребінок. Їх фіксація здійснюється за допомогою пар гвинтів з накатними головками. Панелі мають на задніх торцях зручні складаються петлі-рукоятки, виконані з міцного пластику. Вони значно полегшують процес демонтажу панелей, проте в складеному стані права рукоятка може частково перекривати встановлені плати розширення.

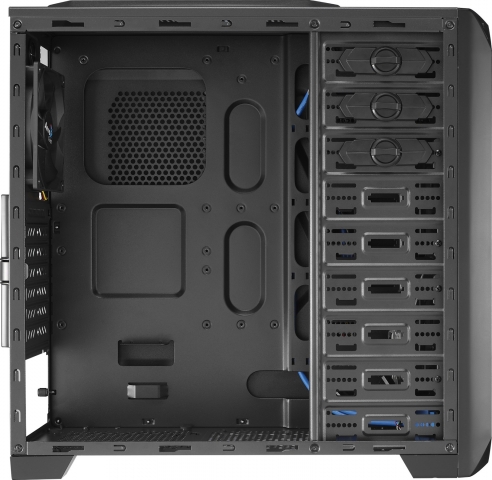

Для закріплення материнської плати формату АТХ передбачено дев'ять вже встановлених шестигранних стійок, тому при установці плат меншого розміру виникне необхідність їх перестановки.

На задній кришці розташований отвір для портів введення / виводу материнської плати, що не має заглушки. А заглушки в отворах для плат розширення при складанні блоку доведеться виламати. Кріпляться ці плати за допомогою фіксаторів із пластику, однак є можливість їх додаткового закріплення за допомогою гвинтів. Причому для зручної роботи викруткою в ребрах шасі є спеціальні вирізи.

При монтажі 5,25-дюймових пристроїв виламувати заглушки ніякої необхідності немає, так як на передній стороні шасі вони просто відсутні. Однак для деяких слотів потрібно буде видалити підтримують планки, які виконані у вигляді тонких пластикових прутків квадратного перетину і розташовані на орендованій лицьовій панелі з внутрішньої сторони.

Підкладка материнської плати має велике вікно, що дозволяє проводити встановлення або демонтаж процесорного вентилятора без зняття самої плати. Прокладка проводів за цією підкладкою не передбачено - замість цього їх пропонується укладати уздовж внутрішньої кромки материнської плати, закріплюючи кліпсами і дротяними скрутками, які йдуть в комплекті поставки. Для цього в підкладці є спеціальні отвори.

Провід для фронтальних роз'ємів екранування не мають і підключаються за допомогою монолітних конекторів ( Для аудіо є коннектори форматів HD Audio і АС'97). Хоча кнопки, індикатори та роз'єми закріплені на пластиковій фронтальній панелі, все що йдуть від них кабелю і шлейфи мають таку довжину, яка дає можливість відсунути демонтовану панель на досить пристойну відстань.

Кріплення адаптера до задньої панелі проводиться за допомогою гвинтів. Процес монтажу дещо полегшується завдяки наявності металевих обмежувачів-упорів, які допомагають зорієнтувати блок живлення щодо отворів для кріплення. Як уже згадувалося, ніякі амортизуючі прокладки в цьому місці не передбачені - блок живлення кріпиться безпосередньо до задньої стінки.

Оптичні накопичувачі кріпляться за допомогою оригінальних фіксаторів, що мають спеціальні поворотні ручки. Також передбачена можливість кріплення і за допомогою звичайних гвинтів.

3,5-дюймові пристрої встановлюються в кошик за допомогою згадуваних раніше універсальних адаптерів. Кріпляться накопичувачі до адаптерам за допомогою гвинтів, а самі адаптери в кошику закріплюється або тими ж фіксаторами, або наявними в комплекті поставки саморізами. Завдяки адаптерам в цьому випадку створюється деякий амортизуючий ефект, але тепловідвід від корпусів жорстких дисків на шасі відсутній.

Варто звернути увагу на те, що кріплення оптичних приводів і 3, 5-дюймових пристроїв за допомогою штатних фіксаторів на адаптерах з пластика виходить не дуже надійним - в цьому випадку спостерігається пристойний люфт. Для його нівелювання доведеться скористатися гвинтами і шурупами.

Крім того, з точки зору збирача сам принцип використання адаптерів не здається таким вже й чудовим, так як при установці жорстких дисків це призводить до зайвих операцій. До того ж адаптери, які застосовуються при установці вентиляторів на передню панель шасі, не дають можливості досить глибоко встановити HDD в кошик.

Практично всі кромки шасі або завальцьовані, або трохи заокруглені, що значно зменшує ризик нанесення травм рук збирача.

Тестування ефективності системи охолодження

Останнім етапом дослідження є тестування системи вентиляції за допомогою програмних засобів, які максимально навантажують різні підсистеми комп'ютера. А це, в свою чергу, призводить до досить потужному тепловиділенню. Результати тестування допоможуть оцінити продуктивність і можливості системи вентиляції корпусу.

За результатами тестування з'ясувалося наступне. В цілому, ефективність системи охолодження AeroCool VS-92 оцінюється як задовільна. При мінімальній швидкості обертання єдиного вентилятора продуктивність дещо знижується, проте не дуже вже й помітно завдяки підвищенню швидкості обертання процесорного кулера.

Ефективність охолодження жорсткого диска можна вважати достатньою, але при установці декількох жорстких дисків, а тим більше при складанні багатодискових масивів, слід подбати про поліпшення вентиляції відсіку для жорстких дисків. Цього можна досягти шляхом установки додаткового фронтального вентилятора.

Ефективність охолодження відеокарти знаходиться на низькому рівні, проте в цьому немає нічого дивного, так як в порівняно невеликому обсязі встановлюється тільки один низкоскоростной вентилятор. Рівень охолодження CPU також не надто високий - він знаходиться трохи нижче среднетіпічного для подібних систем.

Рівень шуму і вібрацій

Вимірювання рівня шуму проводилося за допомогою шумоміра ВШВ-003-М3 в повністю звукоізольованому приміщенні з типовим рівнем шуму 20 дБА. При вимірах всі споживачі електричного струму в приміщенні були відключені.

Варто відзначити, що при різних варіантах розташування системного блоку відстань до користувача теж буде значно відрізнятися. Підсумкові висновки після тестування продуктивності системи охолодження за умови настільного розміщення корпусу виглядають наступним чином. Акустична ергономіка системи вентиляції AeroCool VS-92 знаходиться на досить високому рівні. При харчуванні штатного вентилятора від джерела напруги 12 В рівень шуму можна вважати середнім, а при харчуванні вентилятора від джерела зі зниженим напругою 5 В рівень шуму знаходиться на досить низькому рівні і з відстані більше метра практично невиразний.

Оцінка споживчих якостей

З переваг AeroCool VS-92 можна відзначити досить низький рівень шуму штатної системи вентиляції, проте не варто забувати про далеко не найвищої її ефективності. Також варто звернути увагу на високоякісне покриття металевих елементів корпусу, виконане з використанням порошкової фарби. Однак загальний зовнішній вигляд трохи псує фронтальна панель з дешевого пластику, що характеризується далеко не самим високим рівнем ергономіки.

Компонування елементів управління і роз'ємів на передній панелі AeroCool VS-92 передбачає настільне розміщення системного блоку або установку його на тумбі (саме в цьому випадку використання всіх елементів буде найбільш зручним). До формі кнопок Power і Reset є деякі претензії - тактильно вони практично невиразні.

Комфортність процесу збірки не на висоті. Однак це цілком типова проблема для більшості корпусів даної цінової категорії, що мають безгвинтову систему кріплення. Конструкція корпусу здешевлена ??завдяки відсутності відсіку для жорстких дисків, замість якого застосовані пластикові адаптери.

Позиціонування та підсумкові висновки

Моделі лінійки AeroCool VS-92 явно відносяться до категорії малобюджетних корпусів. Безумовно, наявні можливості по оснащенню окремого корпусу додатковими вентиляторами дозволять розмістити в ньому багато комплектуючих з підвищеною тепловіддачею, проте вартість корпусу та повного комплекту опціональних вентиляторів, швидше за все, змусить більшість потенційних покупців звернути увагу на корпуса з більш ефективної штатною системою вентиляції.

Відсутність додаткових зручностей, таких як порти USB 3.0, доки із зовнішнім доступом для HDD / SSD, eSATA-роз'єми не робить AeroCool VS-92 дуже привабливим для користувачів, що бажають зібрати багатофункціональний сучасний комп'ютер. Дизайн корпусу також важко назвати надто привабливим - він явно не зможе бути прикрасою кімнати просунутого геймера. Загалом, AeroCool VS-92 можна порекомендувати для збірки офісної або домашньої робочої станції середньої потужності.

В цілому, AeroCool VS-92 є прекрасним доказом того, що низька вартість і висока функціональність цілком можуть поєднуватися в одному виробі. Незважаючи на невелику вагу, конструкція шасі робить його досить жорстким і стійким. До того ж якість обробки і рівень підгонки панелей знаходяться на висоті, що теж є важливим фактором.
