Зварювальний інвертор Intertool DT-4220

Опис

Інверторний зварювальний апарат Intertool DT-4220 потужністю 4,5 кВт використовується в однофазної мережі змінного струму 220 В і призначений для аргонно-дугового зварювання різних матеріалів, таких як тонколистовая звичайна, низьколегована і нержавіюча стали, мідь, титан, їх сплави неплавким вольфрамовим електродом в середовищі інертного газу (аргону). Інверторні зварювальні апарати відрізняються від зварювальних апаратів трансформаторного типу меншою вагою (від 3 кг), габаритами і вхідною напругою. Інверторні зварювальні більш дорогі і складні апарати, проте їх продуктивність перевершує продуктивність апаратів трансформаторного типу. Інверторний апарат, що працює в середовищі інертного газу, може використовуватися і в автомобільному ремонті, і в побуті для виконання різних зварювальних з'єднань. У процесі зварювання, зварювальний струм фіксований і змінюється тільки зі зміною довжини дуги, що забезпечує стабільність зварювання. Апарат забезпечує струм зварювання в діапазоні від 10 до 200 А. При короткому замиканні електрода зварювальний струм автоматично приводиться до нуля. Ступінь захисту апарату - IP21, клас ізоляції В. При вазі інвертора 9 кг (з кабелями - 11 кг) і габаритних розмірах 390х160х270 мм апарат надзвичайно зручний в транспортуванні і зберіганні.

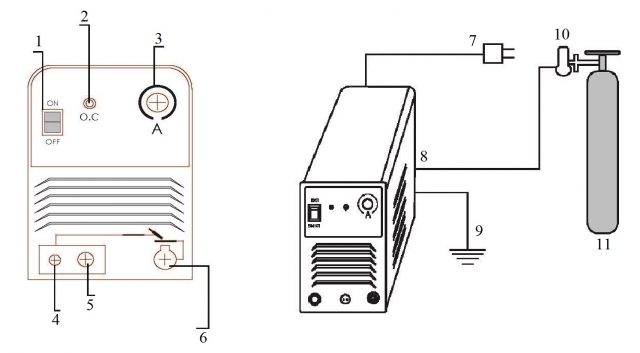

На передній панелі апарату розташовуються вимикач, індикатори струмового та теплового захисту, регулятор зварювального струму, роз'єм ланцюга управління, клема підключення кабелю з затискачем і клема підключення пальника з власником електрода. На задній панелі розташовані висновки мережевого кабелю і заземлення, а також штуцер підключення аргону.

1. Вимикач «Викл.-Вкл.» (OFF-ON; О-I);

2. Індикатори теплової і струмового захисту;

3. Регулятор зварювального струму;

4. Клема "+" підключення кабелю з затискачем;

5. Роз'єм ланцюга управління;

6. Клема "-" підключення пальника з власником електрода і аргону;

7. Мережевий кабель 220 В;

8. Штуцер для підключення балона інертного газу (аргону);

9. Заземлення;

10. Регулятор тиску;

11. Балон з аргоном.

Комплектація

У комплект поставки зварювального інвертора Intertool DT-4220 входять:

- зварювальний апарат Intertool DT-4220;

- пальник WP-17 (з кабелем 4 м);

- держатель цанги;

- комплект цанг (3 шт.) - D1,6 / 2,0 / 2,4 мм;

- комплект сопел (4 шт.) - № 4, 5, 6, 7;

- кабель з клемою заземлення 1,2 м;

- інструкція з експлуатації.

У стандартний комплект поставки зварювального апарата не входять система підключення газу (балон газовий, редуктор для інертного газу (аргону), шланг газовий і хомути кріплення) і вольфрамовий електрод.

Також в комплект поставки не входить зварювальний маска- "хамелеон", яку обов'язково потрібно придбати для надійного захисту органів зору від інтенсивного світлового впливу зварювальної дуги. Наприклад, Кентавр СМ-101 або Ресанта МС-3.

Робота

Зварювальний апарат встановлюється на відстані не менше 30 см від навколишніх об'єктів (стін, обладнання та інших предметів) таким чином, щоб вентилятор зварювального апарату забезпечував обдув і охолодження внутрішніх компонентів апарату через вентиляційні отвори на корпусі. Розетка підключення повинна бути обладнана третім контактом і забезпечувати заземлення зварювального апарату. Встановлений балон з аргоном повинен бути надійно закріплений.

Необхідно перевірити стан індикації і стан клавіш і регуляторів, переконається у відсутності механічних і термічних ушкоджень електроізоляції струмоведучих частин апарату, кабелів, шлангів подачі аргону, пальники, а також надійність і щільність їх приєднання. Приєднуються зварювальні кабелі повинні бути надійно закріплені на відповідних клемах, що дозволяє забезпечити хороший електричний контакт, так як слабкі з'єднання призводять до перегріву клем, їх швидкого зносу, і, як наслідок, втрати ефективності та висновку клем з ладу. Також не слід використовувати зварювальні кабелі, довжина яких становить понад 10 м.

Перед початком зварювальних робіт необхідно встановити на балон з аргоном регулятор тиску, під'єднати до нього газовий шланг і закріпити хомутом. Газовий шланг необхідно під'єднати до штуцера для підключення інертного газу (аргону) на задній панелі інвертора і також зафіксувати хомутом. При тиску нижче 0,5 МПа потрібно заправити балон з аргоном. Далі необхідно підключити кабель з пальником до клеми "-", далі роз'єм ланцюга управління підключається до відповідного роз'єму, кабель з зажимом - до клеми "+" і до деталі, що підлягає зварюванню. Далі потрібно встановити на пальник сопло, вставити вольфрамовий електрод в мідну цангу пальника і прикрутити держателем до пальника.

Для початку зварювальних робіт потрібно встановити регулятором зварювальний струм в залежності від товщини зварювальних деталей і перевести вмикач «Викл.-Вкл.» (OFF-ON, 0-I) в положення «Вкл.» (ON, I). Далі необхідно повернути вентиль газового балона і встановити редуктором необхідний тиск. Технологічні витрати аргону - 200-300 мл на один погонний метр зварювального шва. Далі необхідно натиснути клавішу на зварювальної пальнику і перевірити подачу аргону. Сильні повітряні потоки (вітер, протяг) можуть здувати аргон з зварювальної зони, що погіршує якість зварного шва, тому необхідно потурбуватись про захист робочого місця від небажаних потоків повітря. Далі потрібно піднести електрод до зварюваної поверхні для порушення зварювальної дуги. Натиснувши клавішу на зварювальної пальнику, необхідно злегка доторкнуться електродом до зварювального виробу та відсунути його на кілька міліметрів, після чого з'являється зварювальний дуга і виконується зварювальний шов. По закінченню робіт і припинення зварювання необхідно звільнити клавішу на зварювальної пальнику, встановити вмикач «Викл.-Вкл.» (OFF-ON, 0-I) в положення «Викл.» (OFF, 0). Далі необхідно відключити інвертор від контактної мережі, перевірити цілісність ізоляції зварювальних кабелів, шлангів та їх з'єднань. Стисненим повітрям обдути зварювальний апарат від пилу.

Висновки

Інверторний зварювальний апарат Intertool DT-4220 дозволяє якісно виконувати зварювальні роботи як в побутових умовах, так і в дрібновузлового складання на невеликих комерційних і промислових об'єктах. Широкий спектр можливостей, які забезпечує функціональність цього інвертора, в сукупності з малою вагою і компактними розмірами дають зварювального инвертору Intertool DT-4220 безсумнівна перевага перед зварювальними апаратами трансформаторного типу.

За своїми характеристиками в даній ціновій категорії даного апарату аналогічні зварювальні апарати Vitals MMA 160 і Ресанта САІ 160ПН.
