Порівняльне тестування відеокарт Sapphire Toxic R9 270X і Sapphire Vapor-X R9 270X

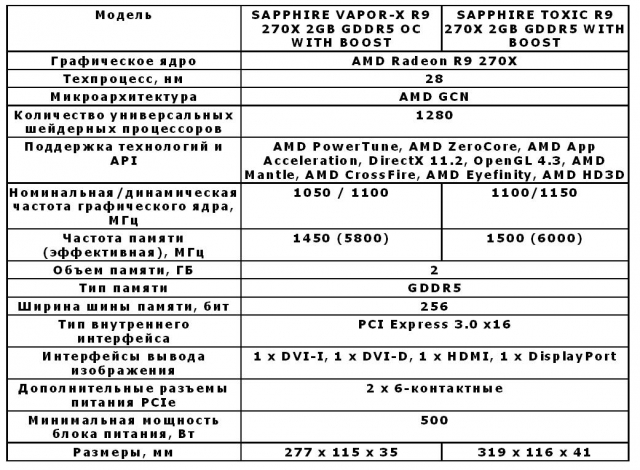

Щоб догодити, як можна більшій кількості користувачів, виробники відеокарт намагаються розділити свою продукцію на кілька серій. Але часто буває так, що відеокарта, заснована на одному і тому ж графічному процесорі, присутній в різних серіях. І ось тут виникає питання: «Наскільки сильно відрізняються відеокарти одного виробника засновані на одному графічному процесорі, але які відносяться до різних серій? Може це одна і та ж відеокарта, яка відрізняється тільки дрібними або незначними деталями або це дві принципово різні моделі? » Спробуємо відповісти на ці питання, розглянувши дві відеокарти від компанії Sapphire. Компанія Sapphire є ексклюзивним партнером компанії AMD і займається випуском відеоадаптерів заснованих тільки на графічних процесорах від AMD. Відеокарта R9 270X заснована на графічному процесорі Pitcairn XT і є не чим іншим, як трохи модернізованим варіантом відеокарти Radeon HD 7870. В даному огляді порівняємо між собою відеокарти Sapphire Toxic R9 270X і Sapphire Vapor-X R9 270X. Основні технічні характеристики двох тестованих моделей вказані нижче в таблиці.

Упаковка

Як завжди, розгляд тестованих відеокарт почнемо з їх упаковки. З виходом нової лінійки відеокарт R7 / R9 компанія Sapphire змінила оформлення упаковки. Тепер замість войовничої дівчини на передніх панелях пакувальних коробок будуть розташовуватися зображення різних роботів. Відмінності між моделями полягають не тільки в зображенні різних роботів, але і в кольорі фірмових вставок. Серія TOXIC отримала вставки оранжевого кольору, а серія Vapor-X - блакитного кольору.

На обох пакувальних коробках в нижній частині передньої панелі розташовані ярлики, що вказують на відмінні риси тестованих моделей. Обидві відеокарти мають ярлики, вказують на заводський розгін.

На задніх панелях пакувальних коробок розташоване короткий опис технологічних особливостей.

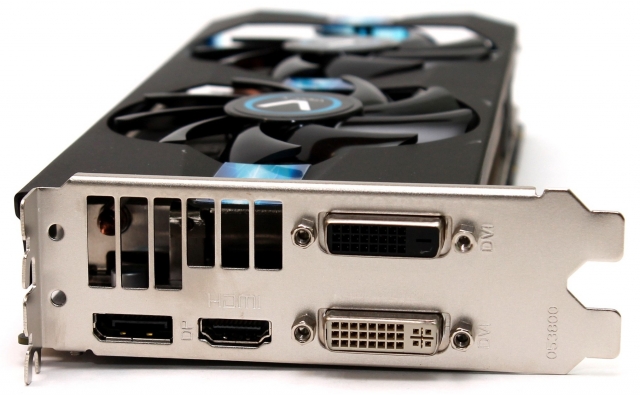

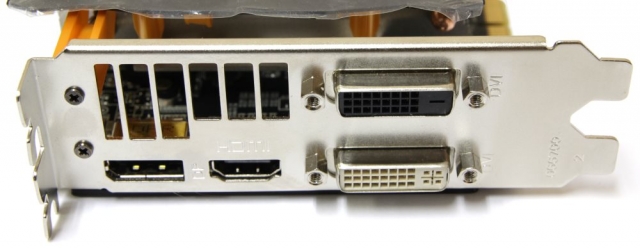

Системні вимоги та опис відеовиходів розташовані на бічних панелях. Для обох відеокарт рекомендовано використовувати блок живлення потужністю не менше 500 Вт.

У разі створення CrossFireX масиву з двох відеокарт мінімальна потужність блоку живлення збільшується до 600 Вт.

Комплект поставки

Комплекти поставки обох відеокарт абсолютно ідентичні. У комплект поставки кожної відеокарти входить:

керівництво користувача;

серійний номер відеокарти для реєстрації на сайті;

програмне забезпечення;

два перехідника додаткового харчування;

перехідник DVI-VGA;

місток AMD CrossFireX;

фірмова наклейка на системний блок.

Приємною сюрпризом для користувачів стане наявність в комплектах поставки HDMI кабелю довжиною 1,8 метра. Комплекти поставки цілком відповідають рівню графічних адаптерів.

Конструкція системи охолодження

Тепер перейдемо до розгляду безпосередньо самих відеокарт і почнемо з моделі Vapor-X.

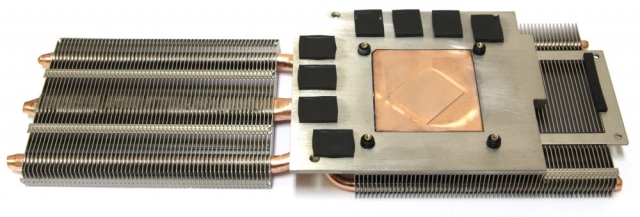

Система охолодження Vapor-X вже досить давно використовується на відкритих виробництва компанії Sapphir. Відмінною особливістю даної системи охолодження є наявність випарної камери, яка контактує безпосередньо з поверхнею графічного процесора.

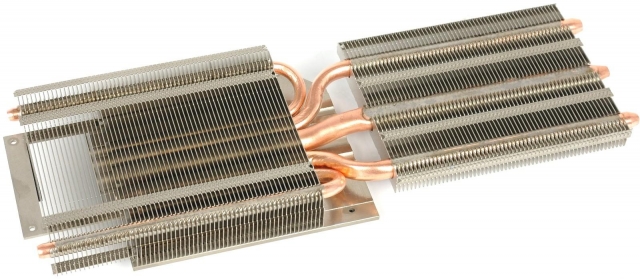

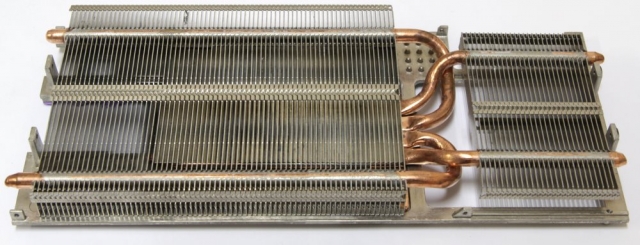

Тепло від випарної камери передається чотирма тепловими трубками діаметром 6 мм на дві окремі секції радіатора.

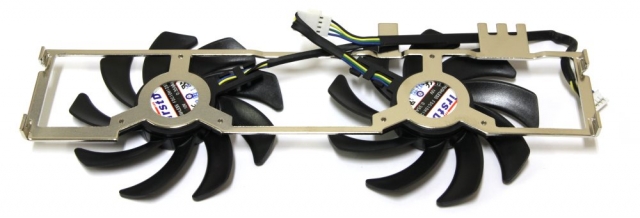

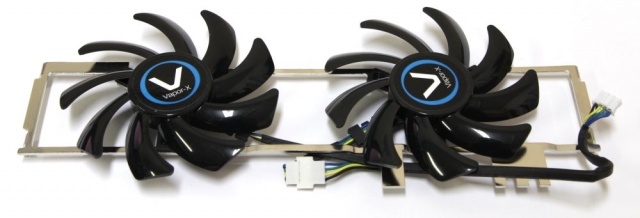

Кожна секція набрана з алюмінієвих пластин. Надійність контакту теплових трубок з ребрами радіатора забезпечується за допомогою припою. Теплові трубки виконані з міді і з часом можуть бути схильні до окислення, що негативно позначиться на їх ефективності. Испарительная камера закріплена на металевій рамці, яка є радіатором для мікросхем відеопам'яті і елементів підсистеми живлення. Над радіаторами на знімній металевій рамці закріплені два вентилятора працюють на обдув.

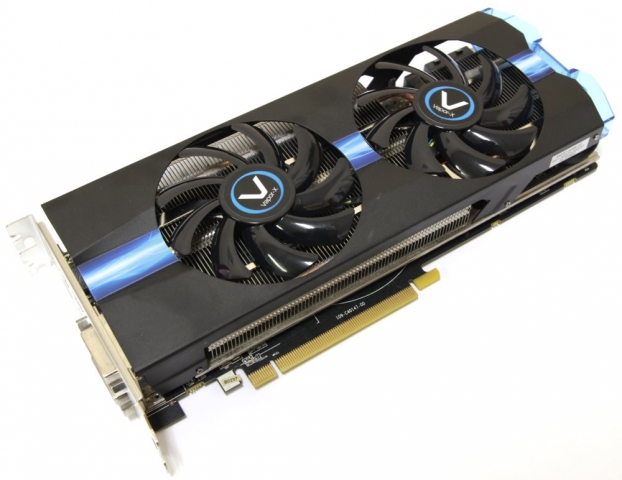

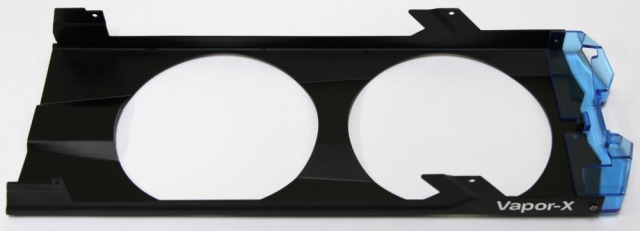

Вентилятори зі звичайною формою крильчатки і діаметром 86 мм виробляються компанією FirstD. Закриває систему охолодження декоративний кожух з накладками з блакитного пластику в хвостовій частині і синьою смугою посередині.

На бічній поверхні кожуха виконана напис Vapor-X. По висоті система охолодження займає два слота розширення.

Тепер розглянемо систему охолодження моделі Toxic.

Система охолодження моделі Toxic отримала назву Tri-X. У ній з поверхнею графічного процесора через мідну основу контактують п'ять теплових трубок діаметром від 6 мм до 10 мм.

Трубки розташовані поздовжньо. По периметру мідної основи є металева пластина, що охолоджує відеопам'ять.

Теплові трубки передають надлишкове тепло радіатора. Радіатор складається з двох секцій набраних з алюмінієвих пластин, але його розміри значно більше, ніж у моделі Vapor-X. Місця контактів теплових трубок з алюмінієвими пластинами теж пропаяни, а самі трубки не захищені від окислення. Крім основного радіатора, відеокарта оснащена ще двома радіаторами.

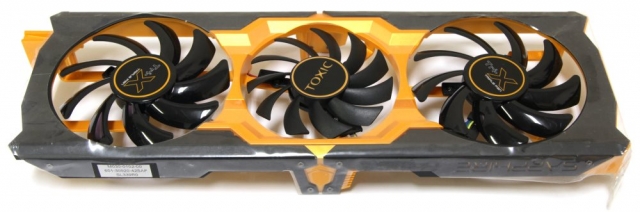

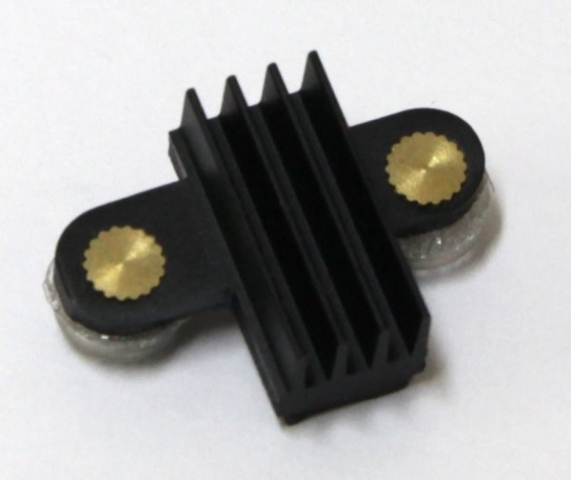

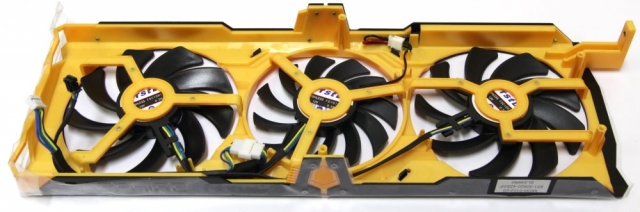

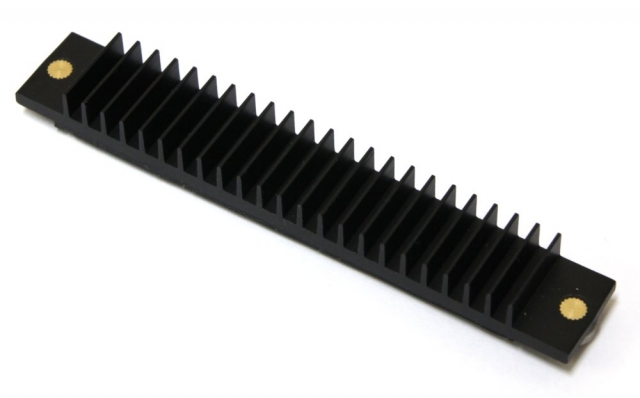

Вони встановлені на елементах підсистеми живлення і являють собою алюмінієві пластини чорного кольору з невисокими ребрами для збільшення площі тепловіддачі. В якості активних елементів системи охолодження виступають три вентилятора.

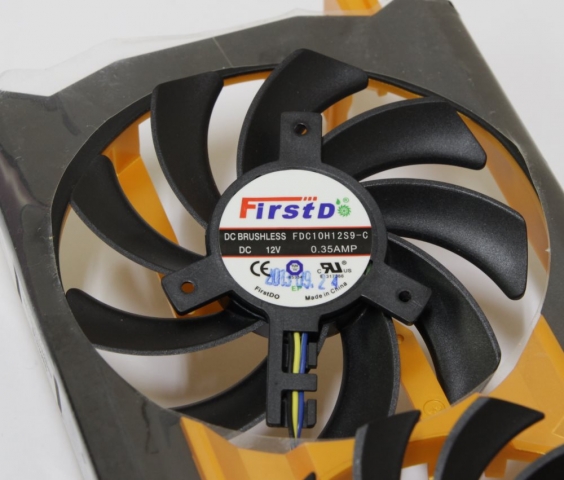

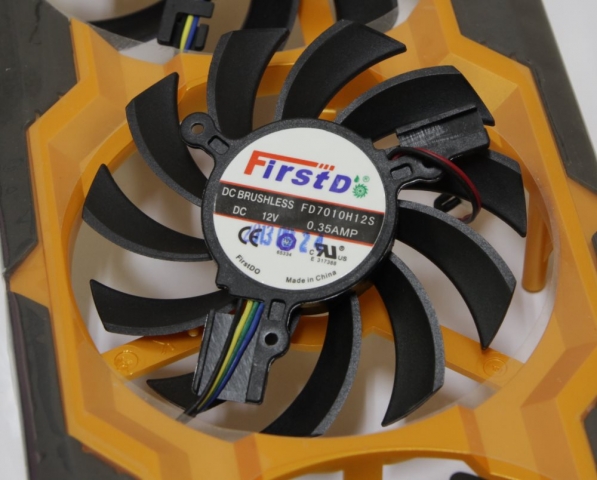

Бічні вентилятори мають діаметр 86 мм, а центральний - 74 мм. Використовуються вентилятори виробництва FirstD.

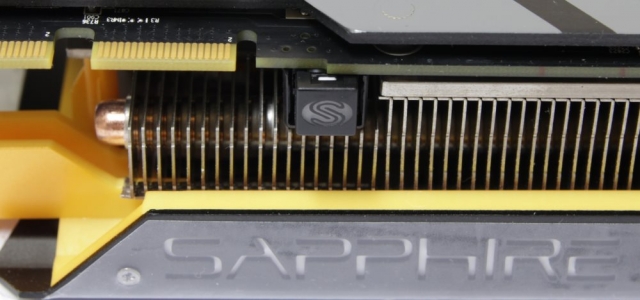

Закриває систему охолодження декоративний кожух чорно-жовтого кольору, на бічній поверхні якого розташований логотип зі світлодіодним підсвічуванням.

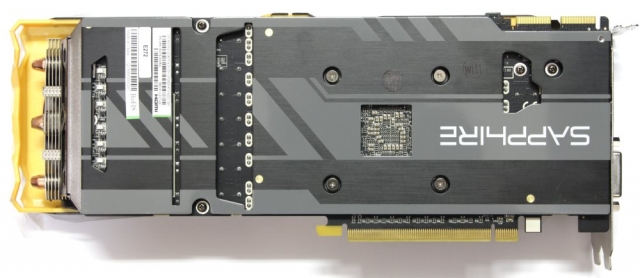

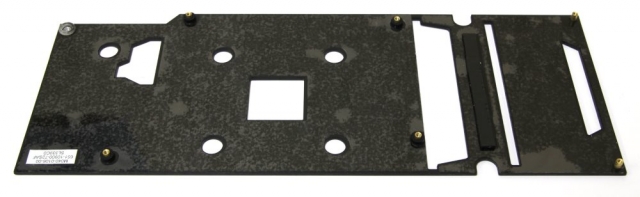

Для збільшення жорсткості всієї конструкції на звороті друкованої плати встановлена ??металева пластина, яка ще й охолоджує елементи підсистеми живлення.

Висота системи охолодження трохи більше двох слотів розширення.

Як бачимо конструкція систем охолодження абсолютно різна. Яка з них буде більш ефективною, перевіримо під час тестування.

Друкована плата

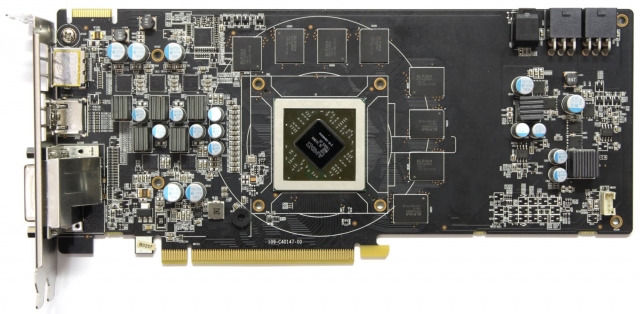

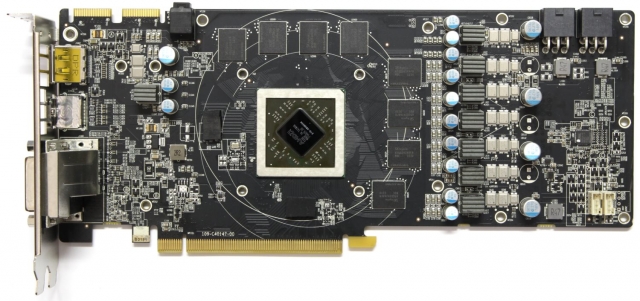

Спочатку розглянемо друковану плату моделі Vapor-X. Друкована плата відеокарти Sapphire Vapor-X R9 270X відрізняється від стандартної моделі. Кількість фаз живлення залишилося незмінним, але розташування елементів відрізняється від стандартної моделі. Для наочного порівняння наведу зображення обох плат.

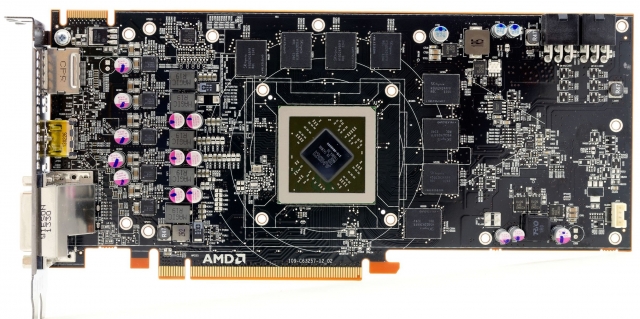

Стандартна відеокарта R9 270X

Sapphire Vapor-X R9 270X

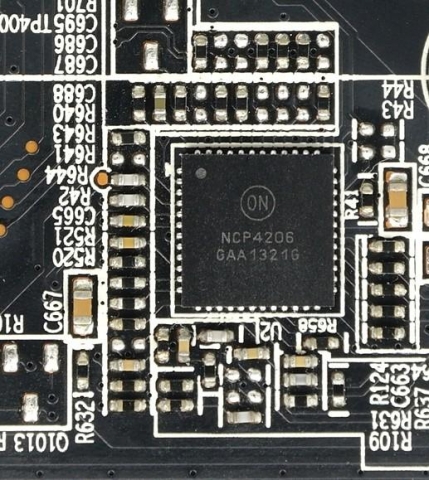

У підсистемі живлення відеокарти використовуються твердотільні конденсатори і дроселі Black Diamond. В якості контролера керуючого фазами живлення використовується мікросхема ON Semiconductor NCP4206.

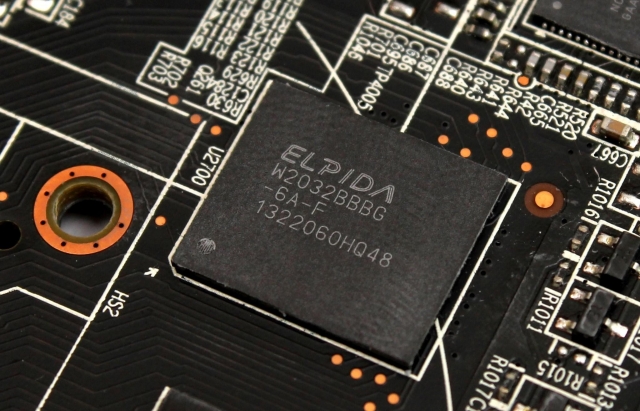

Біля графічного процесора розташовані вісім мікросхем пам'яті виробництва ELPIDA з маркуванням W2032BBBG-6A-F.

Номінальна частота роботи мікросхем збільшена із стандартних 5400 МГц до 5800 МГц. Номінальна частота роботи графічного процесора збільшена до 1100 МГц. Для підключення додаткового живлення використовуються два роз'єми 6-pin. Біля роз'ємів додаткового живлення розташована кнопка перемикання між двома версіями BIOS (Legacy і UEFI). Для побудови масиву присутній один роз'єм CrossFireX.

Тепер перейдемо до розгляду відеокарти Sapphire Toxic R9 270X.

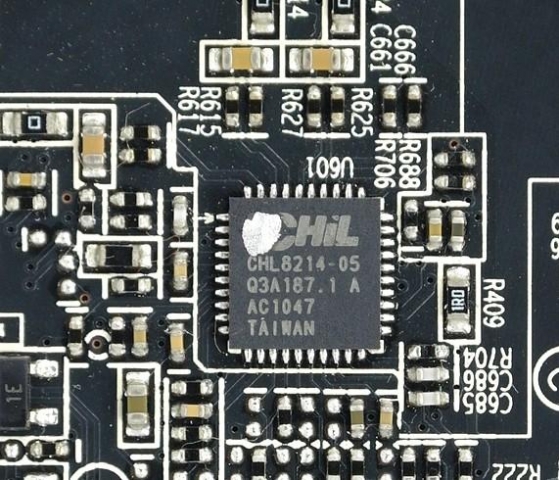

У даній моделі розводка друкованої плати відрізняється не тільки від стандартної моделі, але і від Vapor-X. Елементи підсистеми живлення розташовані в хвостовій частині друкованої плати. У підсистемі живлення графічного процесора з'явилася одна додаткова фаза. Загальна кількість фаз живлення доведено до 8. Управляє фазами живлення контролер CHiL CHL8214.

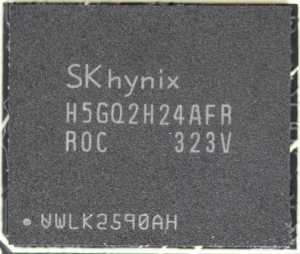

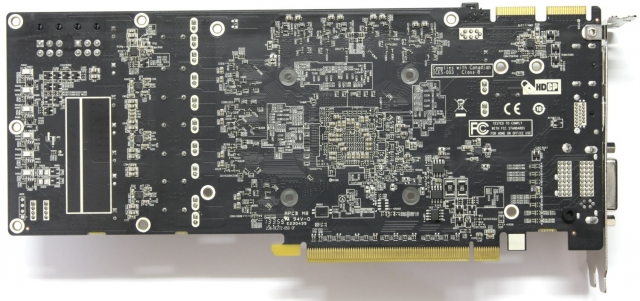

В процесі роботи відеокарти, кількість активних фаз живлення відбивається за допомогою лінійки світлодіодів, розташованої на звороті друкованої плати. Відеопам'ять набрана мікросхемами SK Hynix H5GQ2H24AFR.

Номінальна частота відеопам'яті збільшена ще більше і становить 6000 МГц. Графічний процесор може працювати на частоті 1150 МГц. Додаткове харчування на відеокарту теж подається через два роз'єми 6-pin. Присутній і кнопка вибору BIOS тільки тут вона розташована біля роз'ємів CrossFireX.

Зверніть увагу на те, що відеокарта Sapphire Toxic R9 270X має два роз'єми CrossFireX, що дозволить об'єднати в масив до 4 адаптерів.

Тестування

Відкрите тестувалися в складі системи

Центральний процесор AMD FX-6350 3900 MHz AM3+ box;

Материнська плата Asus SABERTOOTH 990FX R2.0/C/SI bulk AM3+ ATX;

Модулі оперативної пам'яті Crucial DDR3 2x8192 Mb PC3-14900 1866 MHz;

Жорсткий диск SanDisk 480 Gb Extreme II Desktop bundle SSD 2.5 "SATAIII;

Блок живлення Seasonic M12II-850 Bronze 850 W;

Монітор Asus Designo MX279H1.

Обидві тестовані відеокарти засновані на графічному процесорі Pitcairn XT, але оснащені різними по конструкції системами охолодження. Це дає можливість порівняти ефективність двох систем охолодження. Температура відеокарт вимірювалася в режимі максимального навантаження. Швидкість обертання вентиляторів регулювалася автоматично. Температура відеокарти Sapphire Vapor-X R9 270X становила 72 градуси, а температура відеокарти Toxic R9 270X склала всього 68 градусів. Вентилятори в обох системах охолодження оберталися приблизно з однаковою швидкістю - 2360 об / хв. Рівень шуму при цьому перебував на прийнятному для тривалого використання рівні. Після установки максимальної швидкості обертання вентиляторів температура відеокарт склала: 65 градусів у Vapor-X R9 270X і 61 градус у Toxic R9 270X. При цьому відеокарта Toxic R9 270X спочатку працює на трохи більш високих частотах. Більш низька температура відеокарти кращим чином може позначитися на розгінний потенціал. Це ми і вирішили перевірити. Розгін відеокарт здійснювався за допомогою програми SAPPHIRE TriXX. Максимальні частоти для відеокарт склали:

Vapor-X R9 270X - +1210 МГц для графічного процесора і 6250 МГц для відеопам'яті;

Toxic R9 270X - 1230 МГц для графічного процесора і 6750 МГц для відеопам'яті.

Температура відеокарт після розгону:

Vapor-X R9 270X - 70 градусів;

Toxic R9 270X - 64 градуси.

В результаті тестів видно, що система охолодження Tri-X краще справляється з охолодженням процесора, а ось розгінний потенціал обох моделей виявився дуже близьким.

Тестування в ігрових додатках

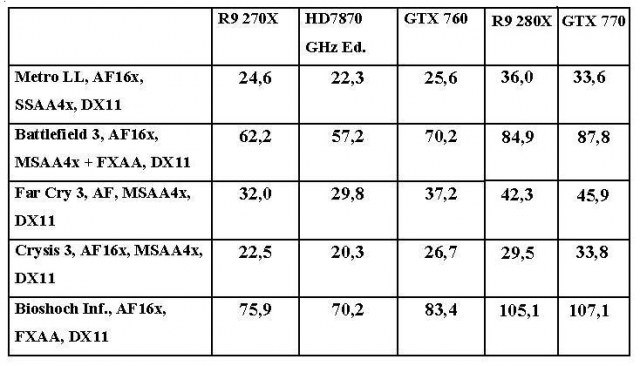

Обидві відеокарти пройшли тестування в сучасних ігрових додатках на номінальних частотах. З огляду на незначну різницю в продуктивності між двома моделями, приведу результати тільки для Vapor-X R9 270X. Відеокарта Toxic R9 270X буде мати перевагу близько 5%. Всі тести проводилися в дозволі 1920 х 1080 пікселів.

Висновки

Дві протестовані моделі від Sapphire виявилися дуже різними відеокартами. У них відрізняється практично все: система охолодження, розводка друкованої плати навіть мікросхеми відеопам'яті у них різні. Модель Toxic оснащена більш ефективною системою охолодження і при цьому у неї посилена підсистема живлення, тому її можна порекомендувати оверклокерам. З недоліків даної моделі можна відзначити великі, ніж у моделі Vapor-X, габаритні розміри.
