Порівняльне тестування відеокарт Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra і ZOTAC GeForce GTX 780 Ti AMP! Edition

На ринку все більше з'являється моделей відеокарт серії GTX 780 Ti від різних виробників, оснащених альтернативними системами охолодження. На цей раз до мене потрапили дві відеокарти від Inno3D і> ZOTAC, які оснащені подібними по конструкції системами охолодження. В даному тестуванні порівняємо ці дві моделі і визначимо найкращу з них.

Упаковка

Обидва адаптера поставляються в пакувальних коробках з великими габаритними розмірами. Зовнішнє оформлення пакувальних коробок витримано у фірмовому стилі кожної з компаній. Відеокарта від Inno3D поставляється в упаковці, оформленої в чорних тонах, на якій присутній мінімум інформації про графічний адаптер. Про належність відеокарти до серії iChill повідомляє великий напис на лицьовій панелі.

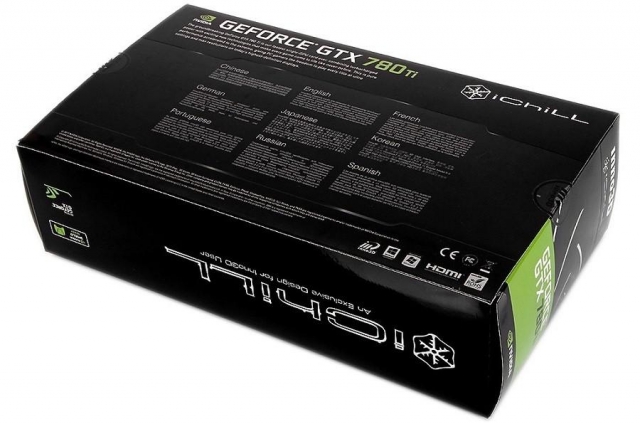

Основну інформацію про адаптер користувач можна отримати тільки з фірмового ярлика NVIDIA. Задня панель упаковки теж не несе корисної інформації про адаптер. На упаковці навіть немає інформації про відеовихід адаптера і мінімальні вимоги до блоку живлення.

Два ярлика, розміщені на передній панелі, вказують на комплект поставки. Упаковка відеокарти від ZOTAC виконана в чорно-помаранчевих тонах надає користувачеві більше інформації про адаптер. На передній панелі знаходяться ярлики, що вказують на розширену гарантію і на збільшені частоти роботи адаптера.

Для отримання розширеної гарантії користувач повинен зареєструвати відеоадаптер на сайті виробника. Також тут розміщені два ярлика, що вказують на особливості комплекту поставки. На задній панелі упаковки розміщено схематичне зображення відеокарти і описані переваги фірмової системи охолодження Triple Silencer в порівнянні зі стандартною моделлю.

Для обох відеокарт мінімальна рекомендована потужність блоку живлення повинна складати не менше Потужність 600 Вт.

Комплектація

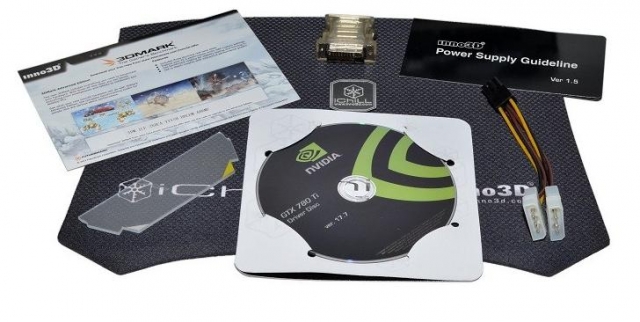

Виробники обох тестованих відеокарт не стали обмежуватися стандартним набором комплекту поставки, який зазвичай складається з інструкції користувача, програмного забезпечення, перехідників додаткового харчування і перехідників для відеовиходів. У комплект кожної відеокарти з даного тестування входять приємні бонуси, якими виробник не часто балує покупців. У комплект поставки відеокарти від Inno3D входять ключ для безкоштовного завантаження тестового пакета 3DMark і ігровий килимок для миші непоганої якості.

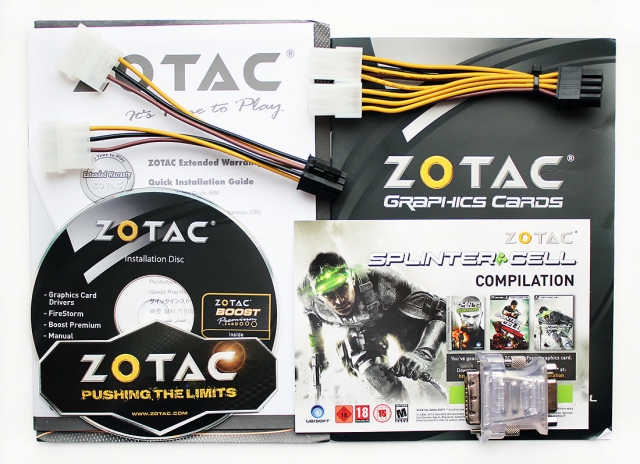

У комплекті поставки відеокарти від ZOTAC користувач виявить купон на безкоштовне завантаження ігор серії Splinter Cell.

Зовнішній вигляд і система охолодження

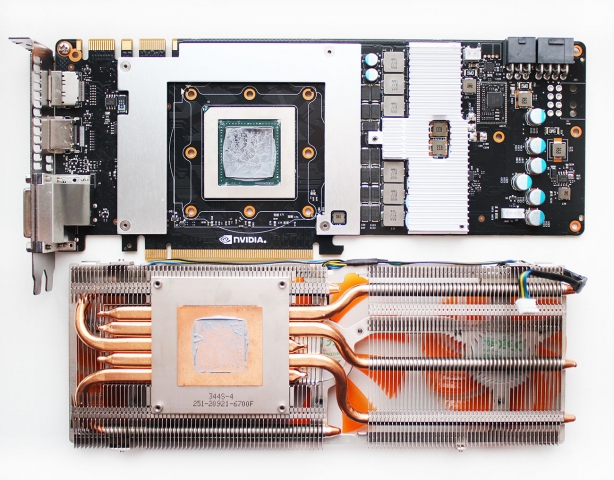

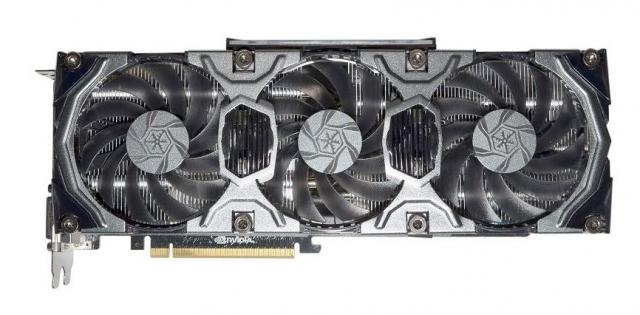

Вивчення систем охолодження почнемо з відеокарти iChill GeForce GTX 780Ti HerculeZ X3 Ultra. Графічний процесор відеокарти охолоджується за допомогою п'яти теплових трубок контактують з його поверхнею через мідну основу.

Радіатор відеоадаптера складається з двох секцій, кожна з яких набрана з алюмінієвих пластин.

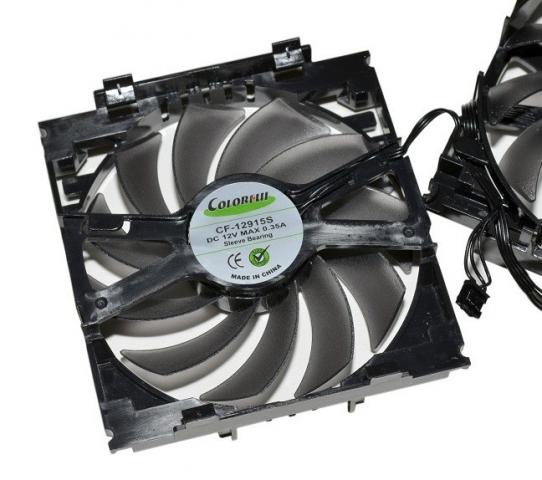

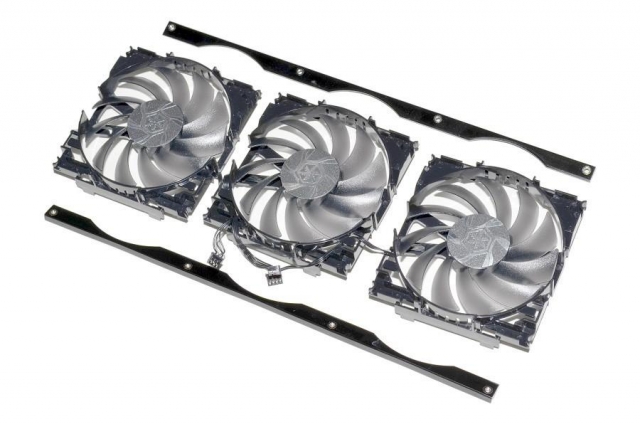

Всі п'ять теплових трубок системи охолодження мають діаметр 6 мм. Підстава і трубки від окислення захищені шаром нікелю. Повітряний потік, який обдуває радіатор, створюється трьома вентиляторами. Вентилятори виробництва компанії Colorful мають однаковий розмір - 92 мм.

У вентиляторах використовуються підшипники кочення. Вентилятори кріпляться безпосередньо на радіатор за допомогою пластикових засувок. Цільного кожуха на відеоадаптер немає. В його ролі виступають чотири металеві пластини, які кріпляться за допомогою шестигранних гвинтів.

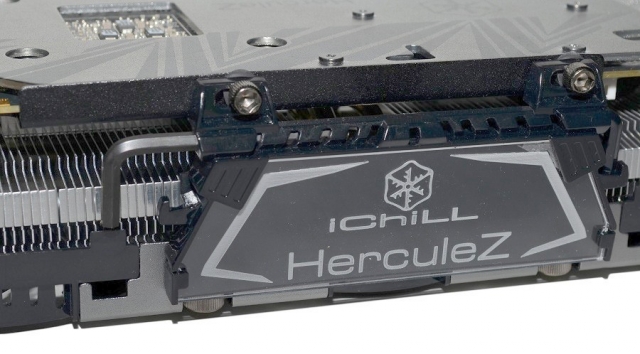

Збоку системи охолодження знаходиться логотип зі світлодіодним підсвічуванням.

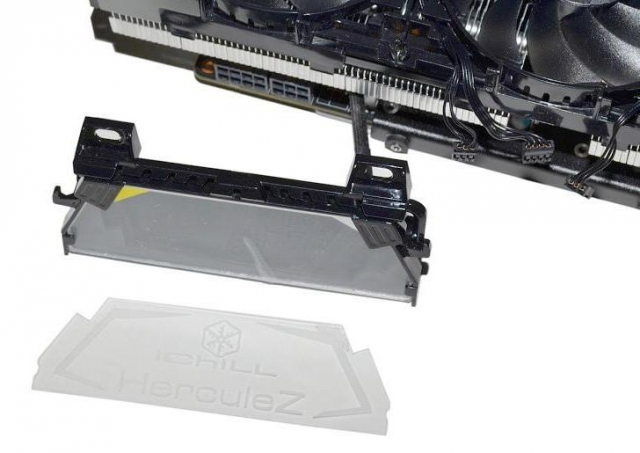

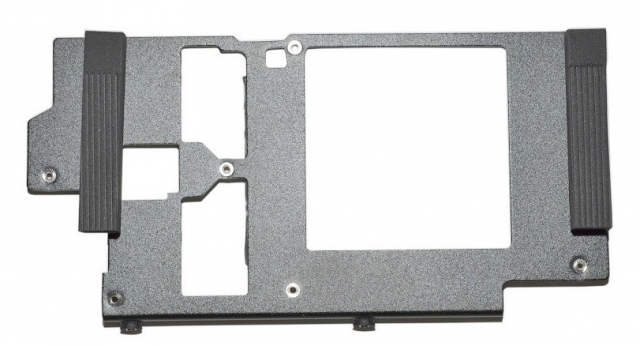

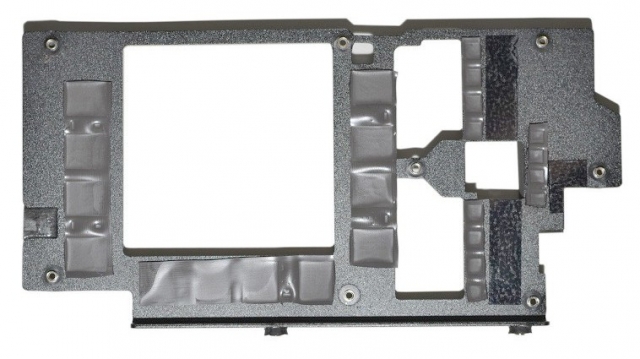

У комплекті поставки є прозора змінна платівка, на яку користувач може нанести свій логотип і встановити пластину замість стандартної, тим самим надавши унікальності своєму видеоадаптеру. Під радіатором графічного процесора розташована металева рамка, яка служить радіатором для елементів підсистеми живлення і мікросхем відеопам'яті.

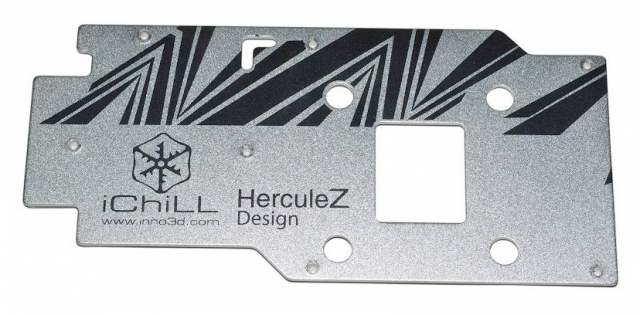

Зі зворотного боку відеокарти закріплена ще одна металева пластина.

Вона необхідна для зниження навантаження на друковану плату від масивної системи охолодження. Відеокарта з встановленою системою охолодження HerculeZ X3 має наступні габаритні розміри: довжина - 300 мм і ширина 125 мм. Після установки на материнську плату адаптер займе три слота розширення.

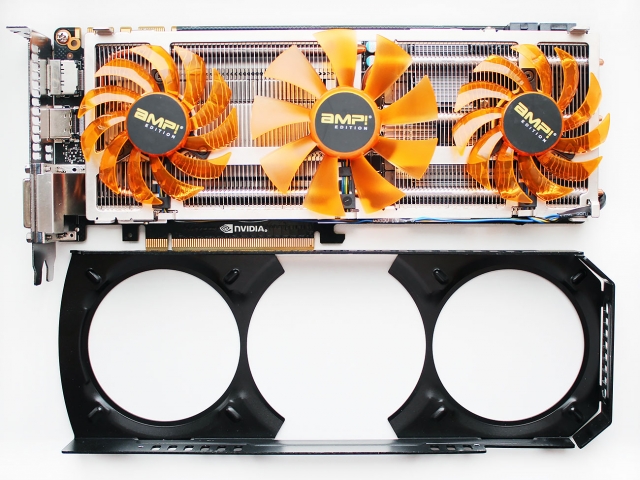

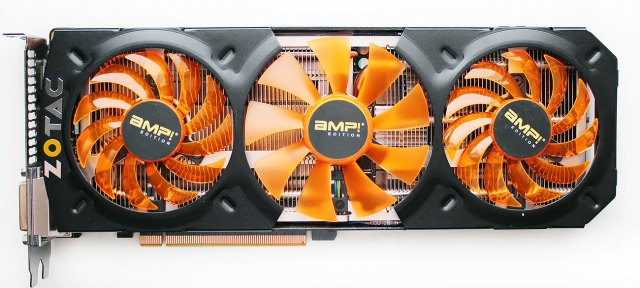

Відеокарта від ZOTAC при схожій конструкції системи охолодження має менші габаритні розміри.

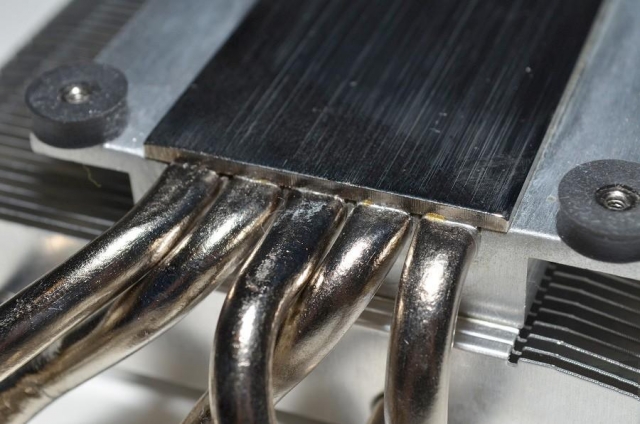

Її довжина становить 280 мм, ширина 100 мм, а при установці відеокарта займає два слоти розширення. В системі охолодження теж використовуються теплові трубки діаметром 6 мм і радіатор, що складається з двох окремих секцій. Мідна основа не захищене від окислення, а теплові трубки мають часткову захист.

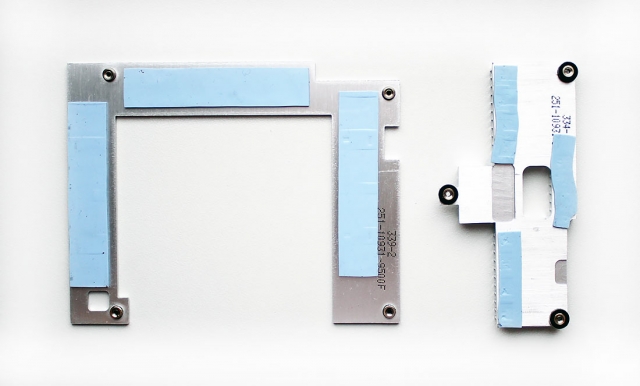

Мікросхеми пам'яті та підсистема живлення охолоджуються за допомогою двох окремих металевих пластин. Пластина на елементах підсистеми живлення має невеликі ребра для збільшення площі.

Для обдування радіатора використовується три вентилятори з різним діаметром і формою лопатей.

Два бічних вентилятора мають діаметр 74 мм, центральний - 86 мм. У вентиляторах використовуються підшипники ковзання. Зверху на систему охолодження встановлюється декоративний кожух, виконаний з металу.

Друкована плата

Не знаю, добре це чи погано, але в обох тестованих відкритих використовуються друковані плати зі стандартною розводкою, і застосовується однакова елементна база.

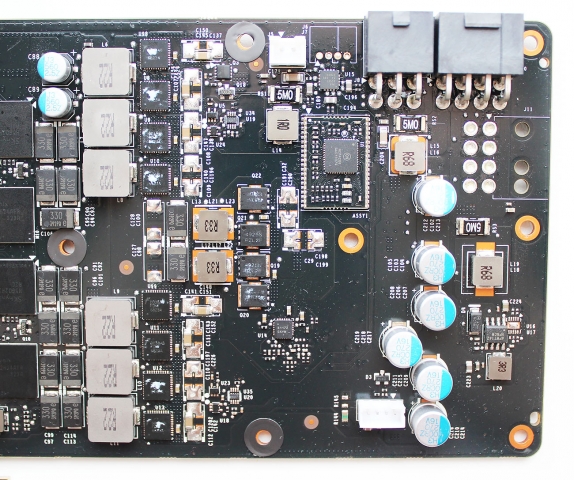

Підсистеми живлення відеокарт налічують по 8 фаз, з яких шість живлять графічні процесори.

В якості силових елементів використовуються транзисторні збірки DrMOS. Управляє підсистемою живлення контролер ON Semiconductor NCP4206, який розпаяний на окремій друкованій платі.

Як відеопам'яті використовуються мікросхеми SKhynix H5GQ2H24AFR.

А ось номінальні частоти тестованих адаптерів збільшені щодо стандартної моделі до 1006 МГц для графічного процесора і 7200 МГц для відеопам'яті. При цьому що цікаво, частоти в режимі GPU Boost у відеокарт різні. У Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra частота в режимі GPU Boost становить 1 046 МГц, а у ZOTAC GeForce GTX 780 Ti AMP! Edition - 1072 МГц. Обидві моделі мають по два роз'єми для організації масиву. Для додаткового живлення відеокарти мають по два роз'єми 8-pin і 6-pin.

Температура і розгінний потенціал

Максимальна температура, до якої прогрілося адаптер від ZOTAC, склала 71 градус. Швидкість обертання вентиляторів регулювалася автоматично і становила 2160 об / хв. При рівних умовах стандартна модель прогрівається до 86 градусів при цьому варто врахувати, що адаптер ZOTAC GeForce GTX 780 Ti AMP! Edition працював на більшій частоті. Система охолодження адаптера Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra виявилася ще більш ефективною. Максимальна температура адаптера не перевищувала 64 градусів. Вентилятори її системи охолодження оберталися з меншою швидкістю (не більше 1500 об / хв) а, отже, і рівень шуму був нижче. Після встановлення максимальної швидкості обертання вентиляторів максимальна температура адаптерів була на рівні 60 градусів. У такому режимі відеокарта від Inno3D була тихіше свого суперника. Розгін дозволив збільшити частоти тестованих адаптерів до наступних значень:

iChill GeForce GTX 780Ti HerculeZ X3 Ultra - 1160 МГц для процесора і 7800 МГц для пам'яті;

GeForce GTX 780 Ti AMP! Edition - 1150 МГц для процесора і 8000 МГц для пам'яті.

Тестування

Тестова система:

Центральний процесор Intel Xeon E5-1620V2 3700 MHz;

Материнська плата MSI X79A-GD65 (8D) s2011 ATX;

Оперативна пам'ять Team DDR3 4x8192 MB PC3-17000 2133 MHz;

Накопичувач GoodRAM 240Gb SSD 2.5 "SATAIII;

Блок живлення FSP Epsilon 80PLUS 900W.

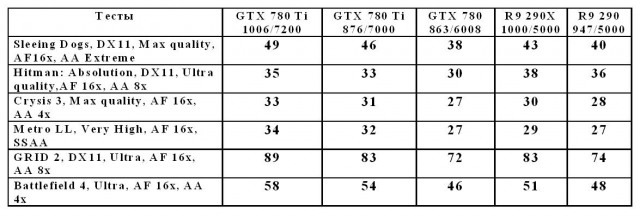

Всі ігрові програми запускалися в здатністю 2560 х 1440 пікселів.

Обидві відеокарти мають однакові номінальні частоти, тому результати тестування для обох моделей будуть теж однаковими.

Висновки

Обидві протестовані відеокарти показали відмінні результати в ігрових додатках і стануть виправданим вибором для завзятого геймера. Багато в чому вони дуже схожі, а єдиною суттєвою відмінністю є система охолодження. Обидва виробники оснастили відеокарти системами охолодження власної конструкції, кожна з яких має свої переваги і недоліки, на які варто звернути увагу при виборі відеокарти. Система охолодження адаптера iChill GeForce GTX 780Ti HerculeZ X3 Ultra краще справляється з охолодженням графічного процесора при цьому у неї менший рівень шуму. З недоліків цієї моделі потрібно відзначити великі габаритні розміри. Відеокарта від ZOTAC має менші габарити, але при цьому гірше справляється з відведенням тепла і видає більше шуму. Проте, за температурними показниками і рівнем шуму вона краще стандартної моделі. Тому, я думаю, кожен сам вирішить, яка з двох протестованих відеокарт для нього найкраща.
