Мережний накопичувач Synology DS712+ з високою продуктивністю для дому і офісу
Одним з провідних лідерів на ринку мережевих накопичувачів є компанія Synology. Для того щоб підтримувати своє високе положення в галузі виробник повинен розробляти і випускати нові моделі. Також повинна здійснюватися підтримка минулих поколінь пристроїв. У першому випадку виробник зазвичай використовує оновлення апаратної платформи - процесори нового покоління, сучасний тип пам'яті. У другому - нові можливості прошивки і різного роду удосконалення.
Компанія Synology не поспішала впроваджувати в свої мережеві накопичувачі процесори х86. Але сьогодні ця платформа вже широко використовується, як в дводискових пристроях, так і в високопродуктивних корпоративних моделях. Ринок почав поповнюватися широким асортиментом нових пристроїв.
Зовсім недавно компанією Synology анонсувала новий пристрій Synology DS712+. Зазвичай в номері моделі перша цифра або дві позначають кількість встановлюваних жорстких дисків. Насправді ж в цьому мережевому накопичувачі є тільки два внутрішні відсіки. Додати до нього інші п'ять дисків можна, якщо задіяти модуль розширення Synology DX510. Досить таки потужне вміст пристрою здатне успішно обслужити до семи дисків відразу. Такий підхід ( Почати з двох накопичувачів) дозволить приступити до роботи з меншими витратами і зможе забезпечити високу масштабованість.
Зовнішній вигляд і комплектація.
Компанія Synology поставляє мережевий накопичувач Synology DS712+ в стандартній коробці для дводискових моделей. Оформлення її в цілому не помітне. На наклейці наводяться специфікації і короткий опис. Не може не порадувати наявність пластикової ручки для зручного транспортування.
Ззаду внизу знаходяться: один роз'єм порту eSATA з додатковим кріпленням для фірмового кабелю (для підключення модуля розширення Synology DX510), два роз'єми порти USB 2.0, роз'єми двох гігабітних мережевих портів, вхід блоку живлення, кнопка скидання налаштувань, замок Кенсінгтона (Kensington lock). У верхній частині розташована решітка системи охолодження. У накопичувача є можливість зняти задню панель для простої заміни або чищення вентилятора. Інший необхідності залізти всередину пристрою у користувача може і не виникнути.
В цілому модель Synology DS712+ вийшла суворої з гарним дизайном і невеликими розмірами. Виробник оснастив мережевий накопичувач великим вентилятором (92 мм), який при невисокому рівні шуму забезпечує ефективне охолодження. У нього легка доступність до відсіків для дисків. Порти для приєднання зовнішніх пристроїв знаходяться як на передній панелі, так і ззаду.
Конструкція і апаратні характеристики.
Основна друкована плата мережевого накопичувача закріплена на металевому каркасі, який зник під зовнішніми елементами. Додатково є панель з роз'ємами і бекплейн для дисків. У Synology DS712+ використовується платформа з процесором Intel Atom D425 (1,8 GHz, два потоку). Оперативна пам'ять (1 GB DDR3) встановлена ??в роз'єм SO-DIMM. Для завантаження пристрою на платі додатково є флеш-модуль 128 MB з інтерфейсом USB. Сама операційна система встановлена ??на розділі жорсткого диска, під яку виділено обсяг більше 2 GB. Внутрішні SATA-диски і мережеві контролери Intel 82574L підключені до портів, які реалізовані за допомогою чіпсета. Підтримка eSATA реалізована за допомогою встановленої мікросхеми Sil3531. Для ефективного відводу тепла на процесорі і чіпсеті знаходяться невеликі радіатори.
Технічні дані:
• Центральний процесор: Intel Atom D425 (1,8 GHz);
• Пам'ять: 1GB DDR3;
• Внутрішній жорсткий диск / SSD: 2.5 "або 3.5" SATA II x 2 (жорсткий диск не додається);
• Максимальна внутрішня ємність: 8TB (2x 4TB HDD);
• Жорсткий диск: замінний в гарячому режимі;
• Зовнішні інтерфейси для HDD: порт eSATA x 1, порт USB 2.0 x 3;
• Мережа: Gigabit x 2;
• Wake on LAN/WAN;
• Системний вентилятор: 92x92 мм x 1;
• Підтримка бездротового зв'язку (апаратний ключ);
• Рівень шуму: 19,2 дБ (A);
• Вхідна напруга змінного струму: 100V-240V AC;
• Частота: 50-60 Hz;
• Споживання енергії: 27.5W (доступ), 17.6W (сплячий режим жорсткого диска);
• Автозапуск після збою живлення;
• Температура зберігання: від -10 ° C до + 70 ° C;
• Температура експлуатації: від + 5 ° C до + 35 ° C;
• Відносна вологість: 5 - 95%;
• Максимальна робоча висота: 2000 м;
• Розмір (В x Ш x Д): 157 x 103,5 x 232 мм;
• Вага: 1.69 кг;
• Гарантія від виробника: 3 роки.
Збирання та налагодження.
За останній час кількість вбудованих функцій в пристрої вищого класу значно збільшилася.
Перш ніж почати працювати з Synology DS712+, в нього необхідно встановити один або два жорсткі диски ( Штатно мережевий накопичувач підтримує диски форм-фактора 2,5 '' і 3,5 ''). При першому включенні на диски необхідно буде встановити спеціалізовану версію операційної системи (прошивку). Для цього використовується утиліта DS Assistant. Вона є для операційних систем Windows, Linux і Mac OS X. Сам образ знаходиться на компакт-диску. Також його останню версію можна скачати з сайту виробника. Разом з установкою можна задати деякі параметри: ввести ім'я пристрою і мережеві адреси, створити розділи для даних користувача, встановити вбудований годинник.
Перш ніж почати роботу з даними необхідно створити потрібну конфігурацію дискових томів, якщо дана операція не була виконана на етапі установки прошивки. Для цього призначений пункт «Диспетчер зберігання». В мережевому накопичувачі є можливість створювати дискові масиви наступних типів: JBOD, Basic, RAID0 і RAID1. Використання інших режимів стане можливим, якщо підключити зовнішній модуль Synology DX510. У підсумку він дозволяє збільшувати наявне дисковий простір сервера до максимальної місткості 28TB.
Synology DS712+ підтримує фірмову технологію SHR (Synology Hybrid RAID). Суть її полягає в більш ефективному використанні дискового простору при установці жорстких дисків різного об'єму.
У пристрої також вбудована можливість міграції томів без втрати інформації, що дозволяє спочатку встановити один диск, а потім, при необхідності, після додавання другого можна створити відмовостійкий масив. Використання зовнішнього модуля Synology DX510 дає доступ до більш широкого набору варіантів.
В мережевому накопичувачі є підтримка iSCSI. Причому формування томів такого типу можливо на вже створених розділах (файловий режим) або на чистих жорстких дисках (блоковий режим). Так що технології RAID їм теж будуть доступні.
В управлінні жорсткими дисками в мережевому накопичувачі підтримується контроль над параметрами S.M.A.R.T. Реалізована можливість динамічного позначення поганих секторів. Також він може стежити за їх температурою. У момент утворення нового томи Synology DS712+ може виконувати повну перевірку поверхонь жорстких дисків. У тому числі є можливість запуску відповідних тестів за розкладом або в ручному режимі.
Система моніторингу стане в нагоді для діагностики роботи Synology DS712+. Вона може відображати графіки завантаження мережевих інтерфейсів, центрального процесора і оперативної пам'яті. Для даного класу пристроїв Synology реалізувала найбільш повний варіант журналів подій. При необхідності можна відстежувати операції з файлами через FTP, по мережі Windows і File Station. До того ж є вкладка зі списком активних підключень до системи.
Підключитися Synology DS712+ до локальної мережі дозволяють два гігабітних контролера. Для збільшення швидкості і забезпечення відмовостійкості вони можуть працювати в режимі Link Aggregation. Обидва підтримують Jumbo Frames до 9000 байт і WOL. У мережевого накопичувача є підтримка IPv6, можливість роботи з VLAN (802.1Q), вбудований клієнт PPPoE. Якщо встановити в порт USB Wi-Fi адаптер, то з'явиться можливість прямого підключення до бездротової мережі. Вбудований VPN-клієнт допоможе підключитися до віддалених мереж по протоколах Open VPN і PPTP.
Пристроєм запропоновано відразу кілька помічників для полегшення налаштування роутера з метою забезпечення віддаленого доступу до Synology DS712+. З їх допомогою для потрібних сервісів можна налаштувати трансляцію портів і DDNS. Наявність вбудованого брандмауера з гнучким зазначенням правил стане в нагоді корпоративним користувачам. Багатьом буде цікава можливість автоматичного блокування при виявленні спроби підбору пароля.
Використання власної бази груп і користувачів дозволяє здійснювати управління доступом до загальних ресурсів. Пристрій просто інтегрується в домен Windows або підключається до сервера LDAP. Доступ до файлів мережевої накопичувач підтримує по протоколам AFP, SMB / CIFS, NFS, FTP, WebDAV. Це гарантує його використання з будь-якою операційною системою. Також є спеціальні клієнти для роботи з файлами, які підтримують мобільні пристрої на платформах Android і iOS. Працюючи в мережах Windows, є можливість розширеного управління правами для файлів і директорій. FTP сервер підтримує роботу з шифруванням в пасивному режимі і містить велику кількість корисних налаштувань, починаючи від зміни номерів портів, і закінчуючи обмеженнями швидкостей.
Synology DS712+ має наступні системні настройки: оновлення прошивки, параметри електроживлення, зміна мови інтерфейсу і повідомлень, опції відправки повідомлень, управління конфігурацією. Приємно радує можливість мережевого накопичувача працювати за розкладом, управлятися з UPS, працювати з WOL, відключати жорсткі диски, коли відсутня активність.
В системі збільшилася кількість варіантів для інформування користувача про події. Крім стандартної електронної пошти та Syslog, були додані Push-повідомлення в Skype і системах Windows Live Messenger. При установці на мобільні пристрої утиліти DS finder з'явиться можливість прямої роботи і з ними. Для кожного каналу зв'язку користувач може вибрати сам типи повідомлень.
Зовнішні пристрої.
Для підключення додаткових жорстких дисків, з метою розширення обсягу для зберігання даних, в Synology DS712+ встановлений порт eSATA. На дисках може бути кілька розділів з файловими системами FAT32, NTFS, EXT3, EXT4. Використання модуля розширення Synology DX510 дає можливість працювати з даними мережевим накопичувачем як з моделлю на сім дисків. Аналогічні можливості мають пристрої, підключені по USB портів (виключаючи об'єднання в масиви). Їх кількість можна збільшити, якщо використовувати хаби.
Можливості роботи з принтерами та МФУ кардинально змінилися. Тепер, крім самого друку, в Windows є функція сканування. Максимально підтримується тільки два друкуючих пристрої. Є підтримка сервісів AirPrint і Google Cloud Print. Є ще одна корисна функція, яка надає можливість друку з мобільних пристроїв Apple, за умови, що вони підключені до одного й того ж маршрутизатора, що і мережевий накопичувач.
Вище було згадано про роботу Synology DS712+ з UPS. Якщо UPS підключити до порту USB, то з'явиться можливість безпечного включення і відключення мережевого накопичувача. Також можна реалізувати одночасну роботу декількох пристроїв, які будуть використовувати одне джерело безперебійного живлення. Отримуючи безпосередньо інформацію від UPS, один з них буде виступати в якості сервера, а інші пристрої будуть отримувати її по мережі.
Підключивши Wi-Fi-адаптер в порт USB, Synology DS712+ можна використовувати для роботи з діючої бездротовою мережею. Також можна організувати нову точку доступу. Скориставшись технологією NAT, підключені клієнти можуть виходити в основну мережу.
Додаткові функції і можливості.
Виробник залишив зовсім мало додаткових сервісів в базовій прошивці. Швидше за все, вони дуже сильно впроваджені в систему і не було необхідності виділяти їх в окремі модулі.
File Station - це система, яка дозволяє управляти файлами через браузер. Її поточна версія може здійснювати фонові операції переміщення і копіювання, шукати файли, підключати віддалені папки CIFS, отримувати доступ до локальних дисків, надавати віддалений доступ до файлів по посиланню (file sharing), працювати з архівами, монтувати образи ISO, відкривати документи в Google Docs і редагувати фотографії. Версії програм DS file для Android і iOS мають схожі можливості для доступу до файлів.
Наступна служба - система резервного копіювання. Вона дає можливість створювати кілька завдань за участю локальних або віддалених накопичувачів. У другому випадку Synology використовує фірмовий протокол rsync. Є підтримка роботи з хмарним сховищем Amazon S3. Цей сервіс можна використовувати і для резервного копіювання iSCSI LUN. Synology DS712+ володіє ще однією корисною функцією - він може синхронізувати задані папки між пристроями Synology. Її можна використовувати в великих і розподілених мережах для збільшення швидкості доступу і зниження навантаження.
Ще один сервіс Web Station - створення web-сайтів з підтримкою php і MySQL, створення віртуального хостингу з підтримкою до 30 web-сайтів, підтримуються програми сторонніх виробників.
Виділення сервісів в окремі пакети, спричинило за собою зміну системи управління ними. Каталог доступних програм представлений в «Центрі пакетів». Їх можна встановити за допомогою одного кліка миші. Є можливість додавання власних альтернативних каталогів. Тут же здійснюється оновлення встановлених утиліт.
В основній web-інтерфейс пристрою можуть інтегруватися пакети. Для деяких з них є управління правами доступу користувачів до нових сервісів і створення прямих посилань для доступу до їх власним інтерфейсів ( «Портал додатки»). Разом з пакетом додається довідкова система на багатьох мовах. Не може не порадувати наявність російськомовної версії.
В оригінальному каталозі знаходиться кілька десятків програм, більшість з яких представлено Synology. Розглянемо короткий опис додаткових модулів:
- Antivirus Essential: антивірус на базі продукту ClamAV, дозволяє сканувати за розкладом окремо вибрані або відразу все директорії, можлива настройка білого списку, може сканувати системний розділ, підтримує оновлення антивірусних баз через інтернет;
- Cloud Station: даний сервіс використовується для синхронізації однієї вибраної папки на комп'ютері з мережевим накопичувачем, який підключений локально або через інтернет, вимагає установку спеціального ПО на комп'ютер (зараз існує версія тільки для Windows), на даний момент розмір кожного файлу не повинен бути більше 1 ГБ, можливість зберегти кілька версій одного файлу (доступ через File Station);
- Audio Station: модуль для прослуховування інтернет-радіо і аудіозаписів з власним web-інтерфейсом, має програми для iOS і Android, доступ через інтернет і по локальній мережі, може підключатися до серверів DLNA і транслювати звук на DLNA-ресивери, через web-браузер або USB аудіокарту на мережевому накопичувачі;
- Download Station: сервіс незалежної завантаження файлів по протоколах FTP / HTTP / NZB / BitTorrent, є вбудована система пошуку файлів, підтримується робота з файлообмінними системами, для BitTorrent в налаштуваннях присутні всі стандартні опції, є підтримка роботи з стрічками RSS;
- Directory Server: реалізація сервера LDAP, можна запрограмувати користувачів і групи, можливо відновлення і збереження бази даних;
- DHCP Server: можна використовувати вибрані провідні мережеві інтерфейси, в параметрах можна створити декілька діапазонів адрес (включаючи вказівку двох серверів DNS і маршрутизатора за замовчуванням), подивитися поточний список клієнтів, призначити фіксовані призначення MAC-IP;- HiDrive Backup: резервне відновлення і копіювання даних з використанням служби онлайн-зберігання STRATO HiDrive;
- Hasplm: модуль обслуговування системи ліцензування ПО з ключами HASP;
- Mail Station: поштовий сервер з підтримкою протоколів IMAP4 / POP3 / SMTP (можна використовувати шифрування) і web-інтерфейсу роботи з повідомленнями, можна отримувати пошту з декількох поштових скриньок POP3;
- phpMyAdmin: web-інтерфейс для управління сервером MySQL;
- OpenERP: комплект бізнес-додатків;
- Logitech Media Server: медиасервер для пристроїв Logitech Squeezebox;
- Photo Station: система публікації відео та фотографій з додатковими модулями (календарем, коментарями, блогами і т. П.), Підтримує величезну кількість форматів, є власна база користувачів, містить клієнти для iOS і Android;
- Plex Media Server: ще одна реалізація медіасерверів з підтримкою фірмового клієнта і DLNA-пристроїв;
- Syslog Server: стандартний сервер Syslog для обробки і зберігання журналів подій мережевих пристроїв, в режимі перегляду можна використовувати фільтр, можливість повідомлення по електронній пошті;
- Surveillance Station: система відеоспостереження для IP-відеокамер c підтримкою понад тисячу моделей камер, працює з детектором руху, перегляд можливий в багатьох сучасних браузерах, є клієнт для мобільних пристроїв, можна використовувати спеціальний термінал VS80 з підключеним монітором VGA, клавіатурою і мишкою, щоб отримати доступ до онлайн-трансляції та архіву відео, є власна база прав і користувачів, власні настройки повідомлень, в комплекті поставляється безкоштовна ліцензія тільки на одну камеру (інші необхідно додатково купувати), в накопичувачі підтримується робота до 16 камер;
- VPN Server: сервер віддаленого доступу з підтримкою OpenVPN і PPTP, максимальне число підключень 20;
- Time Backup: аналогічний Apple Time Machine сервіс для зберігання «знімків» файлової системи на іншому томі, зовнішньому диску або іншому накопичувачі по мережі, підтримується створення копій за розкладом і доступ до них через web-інтерфейс, максимальне число завдань 8;
- WordPress: система управління публікаціями;
- Webalizer: модуль збору та аналізу статистики використання web-сервісів;
- Сервер мультимедіа: DLNA медіасервер, підтримує більшу частину сучасних медиаформатов, використовує службу індексації для роботи, використовується з будь-якими папками на внутрішніх томах, реалізована підтримка PS3 і Xbox 360.
Набір функцій вийшов дуже значним. У ньому є програми для домашнього використання (наприклад, фотоблог, медиасервер і система завантаження файлів) і утиліти для застосування в бізнесі (зокрема сервери LDAP, VPN і Syslog). Модульна структура дозволяє встановити користувачеві тільки необхідні програми. Для мережевих накопичувачів Synology у всесвітній павутині є багато інших готових до застосування пакетів. Допоможе налаштувати систему і її функції можливість доступу до консолі пристрою по telnet. Варто також відзначити підтримку всіх сучасних інтернет оглядачів: Internet Explorer, Chrome, Firefox, Safari (MAC) 5.
Захист навколишнього середовища.
Мережеві накопичувачі Synology DiskStation мають енергозберігаючу конструкцію. У порівнянні з іншими моделями Synology DS712+ при роботі споживає тільки 27,5 Вт. Пристрій підтримує функцію Wake on LAN / WAN (вилучене включення по глобальної або локальної мережі). Вона дозволяє включати і вимикати жорсткі диски за розкладом, ще більше зменшуючи використання електроенергії і витрати на експлуатацію. Присутня можливість налаштувати для жорсткого диска автоматичне включення сплячого режиму і режиму глибокого сну, якщо протягом певного часу система неактивна. Це дозволяє не тільки продовжити термін його експлуатації, але економити енергію.
Пристрої Synology відповідають всім правилам щодо зниження вмісту шкідливих речовин в електронному обладнанні. Пакувальний матеріал придатний для повторного використання. При виробництві своєї продукції компанія Synology з усією відповідальністю ставиться до проведення заходів щодо зменшення шкідливого впливу на навколишнє середовище.
Продуктивність.
При проведенні тестування Synology DS712+ для визначення продуктивності використовувався жорсткий диск Western Digital WD1002FAEX і програма Intel NASPT. Перед проведенням тестів на мережевому накопичувачі активізувалася технологія Jumbo Frames, був зроблений масив потрібного типу, загальна папка на ньому і користувач з повним доступом до ресурсу.
Результати перших тестів були отримані в режимі SHR з одним і двома жорсткими дисками.
Швидкості послідовних операцій з одним великим файлом при використанні одного жорсткого диска склали близько 80 МБ / с при читанні і 90 МБ / с при записі. Якщо встановити другий жорсткий диск (системою при цьому буде використовуватися подобу дзеркального масиву), то читання злегка підвищиться до 85 МБ / с, а запис трохи сповільниться - 80 МБ / с. Використання двох жорстких дисків при багатопотоковому читанні дозволяє отримати відчутний приріст швидкості - до 110 МБ / с. Передбачувано уповільнення швидкості при одночасному записі кількох файлів - близько 50 МБ / с. Те, що Synology DS712+ є одним з найбільш продуктивних рішень в своєму класі, стало зрозуміло вже за специфікацією апаратної платформи. Результати тестування зайвий раз тільки це доводять.
У наступній групі тестів були використані стандартні режими RAID.
За результатами добре видно оптимізацію RAID0 і RAID1 при багатопотоковому читанні. JBOD практично нічим не відрізняється від використання одиночного жорсткого диска. Якщо ж необхідно отримати максимальні швидкості, то доведеться відмовитися від відмовостійкості. Використання RAID0 здатне забезпечити читання і запис зі швидкістю близькою до 100 МБ / с.
На останньому етапі була перевірена швидкість роботи жорсткого диска з файловими системами EXT3, EXT4 і NTFS, який був підключений по інтерфейсу eSATA.
У підсумку вибір між файловими системами стає очевидним - продуктивніше всіх виявилася EXT4. Але варто зазначити, що відмовлятися від використання файлової системи NTFS не варто, адже відставання її від лідера не таке вже й істотне. При роботі з зовнішнім жорстким диском в один потік з EXT4, максимальні швидкості, які може отримати користувач, складають близько 75 МБ / с і 95 МБ / с для читання і запису відповідно.
Висновки.
У моделі Synology DS712+ виробник використовував високопродуктивну платформу для дводискових пристроїв з x86 процесором 1,8 GHz і 1 GB оперативної пам'яті. Така продуктивність явно не буде зайвою, адже, в мережевому накопичувачі була реалізована можливість збільшення числа жорстких дисків до семи за умови підключення додаткового модуля Synology DX510, що і виправдовує використання такої неслабкою конфігурації.
У пристрої використовувалося оновлене вбудоване програмне забезпечення. Помітно спростилася прошивка після того, як були виділені в окремі модулі додаткові програми. Істотно збільшилися можливості старих пакетів і з'явилися корисні нові. Для всіх категорій користувачів інтерес представлятимуть змінені «станції» - Audio Station, File Station, Surveillance Station, Photo Station. Для корпоративних мереж реалізовані сервери віддаленого доступу і керування користувачами. Є можливість резервного копіювання та підтримка iSCSI.
У самій прошивці з'явилися нові функції для мережі (клієнт VPN, створення точки доступу, мультифункціональний сервер для МФУ і принтерів), нові можливості повідомлень, портал додатків. Також присутні зручні і корисні утиліти для мобільних пристроїв, які дозволяють постійно підтримувати зв'язок з накопичувачем.
Розглянута модель є яскравим представником нової лінійки 2012 року, представлена ??одним з лідерів ринку. Synology DS712+ - якісно виготовлений, надійний мережевий накопичувач з широким набором можливостей. Все це не могло не відбитися на кінцевій вартості пристрою. Для домашнього використання модель Synology DS712+ має сенс, тільки якщо потрібна максимальна продуктивність і немає грошових обмежень. Для застосування в бізнесі цінове питання вже не виникає. Реалізована можливість підключення зовнішніх пристроїв. Варто відзначити відсутність хоча б одного сучасного порту USB 3.0. Але, незважаючи на всі зауваження, пристрій явно знайде своє місце на ринку.
Компанія Synology не поспішала впроваджувати в свої мережеві накопичувачі процесори х86. Але сьогодні ця платформа вже широко використовується, як в дводискових пристроях, так і в високопродуктивних корпоративних моделях. Ринок почав поповнюватися широким асортиментом нових пристроїв.
Зовсім недавно компанією Synology анонсувала новий пристрій Synology DS712+. Зазвичай в номері моделі перша цифра або дві позначають кількість встановлюваних жорстких дисків. Насправді ж в цьому мережевому накопичувачі є тільки два внутрішні відсіки. Додати до нього інші п'ять дисків можна, якщо задіяти модуль розширення Synology DX510. Досить таки потужне вміст пристрою здатне успішно обслужити до семи дисків відразу. Такий підхід ( Почати з двох накопичувачів) дозволить приступити до роботи з меншими витратами і зможе забезпечити високу масштабованість.

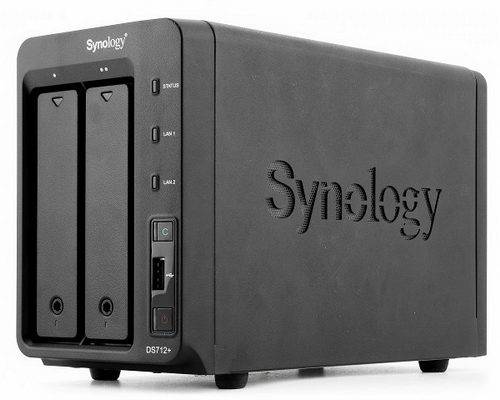

Synology DS712+
Зовнішній вигляд і комплектація.
Компанія Synology поставляє мережевий накопичувач Synology DS712+ в стандартній коробці для дводискових моделей. Оформлення її в цілому не помітне. На наклейці наводяться специфікації і короткий опис. Не може не порадувати наявність пластикової ручки для зручного транспортування.
Synology DS712 +: упаковка

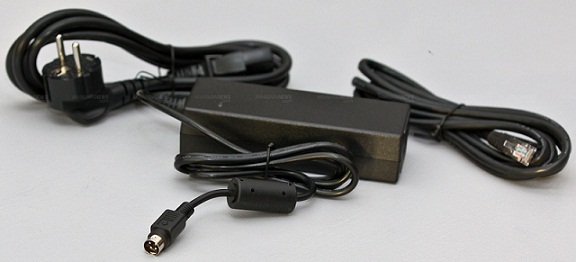

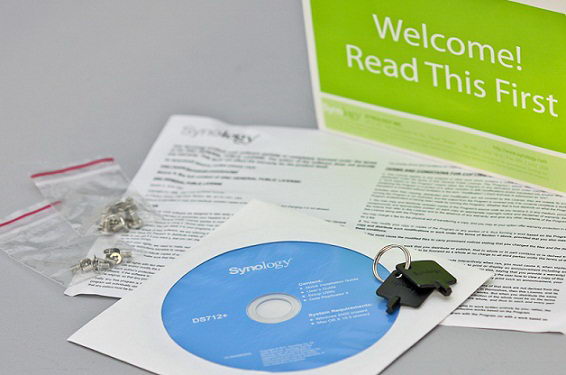

Synology DS712 +: комплектація

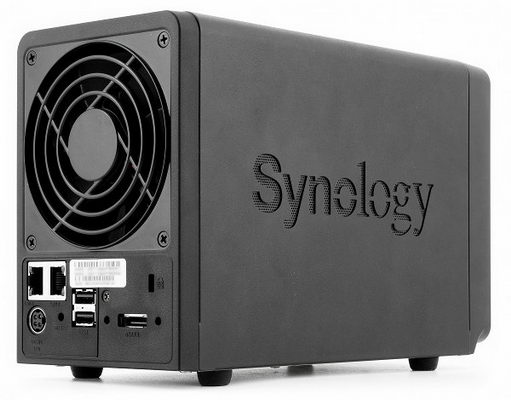

Ззаду внизу знаходяться: один роз'єм порту eSATA з додатковим кріпленням для фірмового кабелю (для підключення модуля розширення Synology DX510), два роз'єми порти USB 2.0, роз'єми двох гігабітних мережевих портів, вхід блоку живлення, кнопка скидання налаштувань, замок Кенсінгтона (Kensington lock). У верхній частині розташована решітка системи охолодження. У накопичувача є можливість зняти задню панель для простої заміни або чищення вентилятора. Інший необхідності залізти всередину пристрою у користувача може і не виникнути.

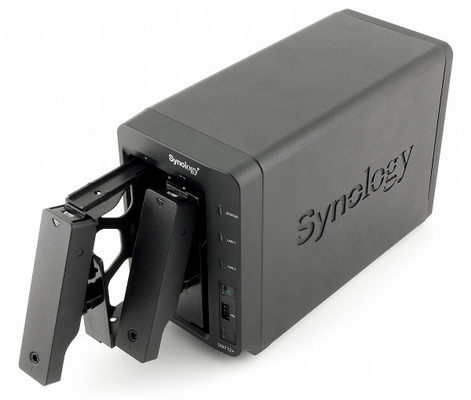

Synology DS712+
В цілому модель Synology DS712+ вийшла суворої з гарним дизайном і невеликими розмірами. Виробник оснастив мережевий накопичувач великим вентилятором (92 мм), який при невисокому рівні шуму забезпечує ефективне охолодження. У нього легка доступність до відсіків для дисків. Порти для приєднання зовнішніх пристроїв знаходяться як на передній панелі, так і ззаду.
Конструкція і апаратні характеристики.
Основна друкована плата мережевого накопичувача закріплена на металевому каркасі, який зник під зовнішніми елементами. Додатково є панель з роз'ємами і бекплейн для дисків. У Synology DS712+ використовується платформа з процесором Intel Atom D425 (1,8 GHz, два потоку). Оперативна пам'ять (1 GB DDR3) встановлена ??в роз'єм SO-DIMM. Для завантаження пристрою на платі додатково є флеш-модуль 128 MB з інтерфейсом USB. Сама операційна система встановлена ??на розділі жорсткого диска, під яку виділено обсяг більше 2 GB. Внутрішні SATA-диски і мережеві контролери Intel 82574L підключені до портів, які реалізовані за допомогою чіпсета. Підтримка eSATA реалізована за допомогою встановленої мікросхеми Sil3531. Для ефективного відводу тепла на процесорі і чіпсеті знаходяться невеликі радіатори.

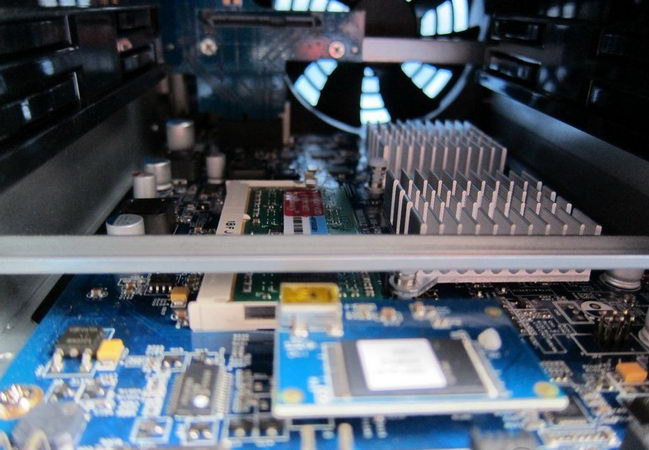

Synology DS712 +: друкована плата
Технічні дані:
• Центральний процесор: Intel Atom D425 (1,8 GHz);
• Пам'ять: 1GB DDR3;
• Внутрішній жорсткий диск / SSD: 2.5 "або 3.5" SATA II x 2 (жорсткий диск не додається);
• Максимальна внутрішня ємність: 8TB (2x 4TB HDD);
• Жорсткий диск: замінний в гарячому режимі;
• Зовнішні інтерфейси для HDD: порт eSATA x 1, порт USB 2.0 x 3;
• Мережа: Gigabit x 2;
• Wake on LAN/WAN;
• Системний вентилятор: 92x92 мм x 1;
• Підтримка бездротового зв'язку (апаратний ключ);
• Рівень шуму: 19,2 дБ (A);
• Вхідна напруга змінного струму: 100V-240V AC;
• Частота: 50-60 Hz;
• Споживання енергії: 27.5W (доступ), 17.6W (сплячий режим жорсткого диска);
• Автозапуск після збою живлення;
• Температура зберігання: від -10 ° C до + 70 ° C;
• Температура експлуатації: від + 5 ° C до + 35 ° C;
• Відносна вологість: 5 - 95%;
• Максимальна робоча висота: 2000 м;
• Розмір (В x Ш x Д): 157 x 103,5 x 232 мм;
• Вага: 1.69 кг;
• Гарантія від виробника: 3 роки.
Збирання та налагодження.
За останній час кількість вбудованих функцій в пристрої вищого класу значно збільшилася.
Перш ніж почати працювати з Synology DS712+, в нього необхідно встановити один або два жорсткі диски ( Штатно мережевий накопичувач підтримує диски форм-фактора 2,5 '' і 3,5 ''). При першому включенні на диски необхідно буде встановити спеціалізовану версію операційної системи (прошивку). Для цього використовується утиліта DS Assistant. Вона є для операційних систем Windows, Linux і Mac OS X. Сам образ знаходиться на компакт-диску. Також його останню версію можна скачати з сайту виробника. Разом з установкою можна задати деякі параметри: ввести ім'я пристрою і мережеві адреси, створити розділи для даних користувача, встановити вбудований годинник.
Synology DS712+

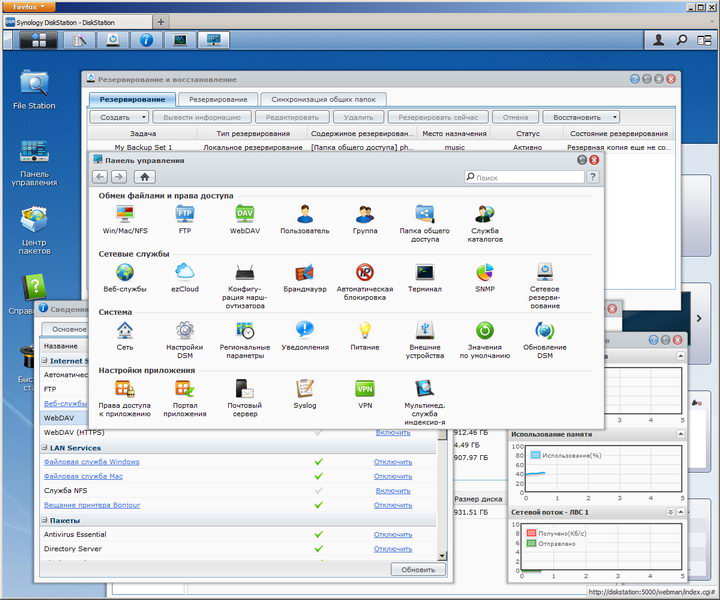

Synology DS712+ : DSM 4.0
Перш ніж почати роботу з даними необхідно створити потрібну конфігурацію дискових томів, якщо дана операція не була виконана на етапі установки прошивки. Для цього призначений пункт «Диспетчер зберігання». В мережевому накопичувачі є можливість створювати дискові масиви наступних типів: JBOD, Basic, RAID0 і RAID1. Використання інших режимів стане можливим, якщо підключити зовнішній модуль Synology DX510. У підсумку він дозволяє збільшувати наявне дисковий простір сервера до максимальної місткості 28TB.
Synology DS712+ підтримує фірмову технологію SHR (Synology Hybrid RAID). Суть її полягає в більш ефективному використанні дискового простору при установці жорстких дисків різного об'єму.
У пристрої також вбудована можливість міграції томів без втрати інформації, що дозволяє спочатку встановити один диск, а потім, при необхідності, після додавання другого можна створити відмовостійкий масив. Використання зовнішнього модуля Synology DX510 дає доступ до більш широкого набору варіантів.
В мережевому накопичувачі є підтримка iSCSI. Причому формування томів такого типу можливо на вже створених розділах (файловий режим) або на чистих жорстких дисках (блоковий режим). Так що технології RAID їм теж будуть доступні.
В управлінні жорсткими дисками в мережевому накопичувачі підтримується контроль над параметрами S.M.A.R.T. Реалізована можливість динамічного позначення поганих секторів. Також він може стежити за їх температурою. У момент утворення нового томи Synology DS712+ може виконувати повну перевірку поверхонь жорстких дисків. У тому числі є можливість запуску відповідних тестів за розкладом або в ручному режимі.
Система моніторингу стане в нагоді для діагностики роботи Synology DS712+. Вона може відображати графіки завантаження мережевих інтерфейсів, центрального процесора і оперативної пам'яті. Для даного класу пристроїв Synology реалізувала найбільш повний варіант журналів подій. При необхідності можна відстежувати операції з файлами через FTP, по мережі Windows і File Station. До того ж є вкладка зі списком активних підключень до системи.
Підключитися Synology DS712+ до локальної мережі дозволяють два гігабітних контролера. Для збільшення швидкості і забезпечення відмовостійкості вони можуть працювати в режимі Link Aggregation. Обидва підтримують Jumbo Frames до 9000 байт і WOL. У мережевого накопичувача є підтримка IPv6, можливість роботи з VLAN (802.1Q), вбудований клієнт PPPoE. Якщо встановити в порт USB Wi-Fi адаптер, то з'явиться можливість прямого підключення до бездротової мережі. Вбудований VPN-клієнт допоможе підключитися до віддалених мереж по протоколах Open VPN і PPTP.
Пристроєм запропоновано відразу кілька помічників для полегшення налаштування роутера з метою забезпечення віддаленого доступу до Synology DS712+. З їх допомогою для потрібних сервісів можна налаштувати трансляцію портів і DDNS. Наявність вбудованого брандмауера з гнучким зазначенням правил стане в нагоді корпоративним користувачам. Багатьом буде цікава можливість автоматичного блокування при виявленні спроби підбору пароля.
Використання власної бази груп і користувачів дозволяє здійснювати управління доступом до загальних ресурсів. Пристрій просто інтегрується в домен Windows або підключається до сервера LDAP. Доступ до файлів мережевої накопичувач підтримує по протоколам AFP, SMB / CIFS, NFS, FTP, WebDAV. Це гарантує його використання з будь-якою операційною системою. Також є спеціальні клієнти для роботи з файлами, які підтримують мобільні пристрої на платформах Android і iOS. Працюючи в мережах Windows, є можливість розширеного управління правами для файлів і директорій. FTP сервер підтримує роботу з шифруванням в пасивному режимі і містить велику кількість корисних налаштувань, починаючи від зміни номерів портів, і закінчуючи обмеженнями швидкостей.
Synology DS712+ має наступні системні настройки: оновлення прошивки, параметри електроживлення, зміна мови інтерфейсу і повідомлень, опції відправки повідомлень, управління конфігурацією. Приємно радує можливість мережевого накопичувача працювати за розкладом, управлятися з UPS, працювати з WOL, відключати жорсткі диски, коли відсутня активність.
В системі збільшилася кількість варіантів для інформування користувача про події. Крім стандартної електронної пошти та Syslog, були додані Push-повідомлення в Skype і системах Windows Live Messenger. При установці на мобільні пристрої утиліти DS finder з'явиться можливість прямої роботи і з ними. Для кожного каналу зв'язку користувач може вибрати сам типи повідомлень.
Зовнішні пристрої.
Для підключення додаткових жорстких дисків, з метою розширення обсягу для зберігання даних, в Synology DS712+ встановлений порт eSATA. На дисках може бути кілька розділів з файловими системами FAT32, NTFS, EXT3, EXT4. Використання модуля розширення Synology DX510 дає можливість працювати з даними мережевим накопичувачем як з моделлю на сім дисків. Аналогічні можливості мають пристрої, підключені по USB портів (виключаючи об'єднання в масиви). Їх кількість можна збільшити, якщо використовувати хаби.

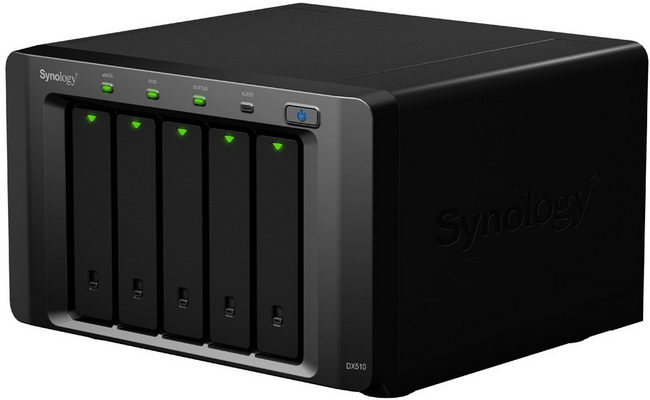

Synology DX510
Можливості роботи з принтерами та МФУ кардинально змінилися. Тепер, крім самого друку, в Windows є функція сканування. Максимально підтримується тільки два друкуючих пристрої. Є підтримка сервісів AirPrint і Google Cloud Print. Є ще одна корисна функція, яка надає можливість друку з мобільних пристроїв Apple, за умови, що вони підключені до одного й того ж маршрутизатора, що і мережевий накопичувач.
Вище було згадано про роботу Synology DS712+ з UPS. Якщо UPS підключити до порту USB, то з'явиться можливість безпечного включення і відключення мережевого накопичувача. Також можна реалізувати одночасну роботу декількох пристроїв, які будуть використовувати одне джерело безперебійного живлення. Отримуючи безпосередньо інформацію від UPS, один з них буде виступати в якості сервера, а інші пристрої будуть отримувати її по мережі.
Підключивши Wi-Fi-адаптер в порт USB, Synology DS712+ можна використовувати для роботи з діючої бездротовою мережею. Також можна організувати нову точку доступу. Скориставшись технологією NAT, підключені клієнти можуть виходити в основну мережу.
Додаткові функції і можливості.
Виробник залишив зовсім мало додаткових сервісів в базовій прошивці. Швидше за все, вони дуже сильно впроваджені в систему і не було необхідності виділяти їх в окремі модулі.
File Station - це система, яка дозволяє управляти файлами через браузер. Її поточна версія може здійснювати фонові операції переміщення і копіювання, шукати файли, підключати віддалені папки CIFS, отримувати доступ до локальних дисків, надавати віддалений доступ до файлів по посиланню (file sharing), працювати з архівами, монтувати образи ISO, відкривати документи в Google Docs і редагувати фотографії. Версії програм DS file для Android і iOS мають схожі можливості для доступу до файлів.
Наступна служба - система резервного копіювання. Вона дає можливість створювати кілька завдань за участю локальних або віддалених накопичувачів. У другому випадку Synology використовує фірмовий протокол rsync. Є підтримка роботи з хмарним сховищем Amazon S3. Цей сервіс можна використовувати і для резервного копіювання iSCSI LUN. Synology DS712+ володіє ще однією корисною функцією - він може синхронізувати задані папки між пристроями Synology. Її можна використовувати в великих і розподілених мережах для збільшення швидкості доступу і зниження навантаження.
Ще один сервіс Web Station - створення web-сайтів з підтримкою php і MySQL, створення віртуального хостингу з підтримкою до 30 web-сайтів, підтримуються програми сторонніх виробників.
Виділення сервісів в окремі пакети, спричинило за собою зміну системи управління ними. Каталог доступних програм представлений в «Центрі пакетів». Їх можна встановити за допомогою одного кліка миші. Є можливість додавання власних альтернативних каталогів. Тут же здійснюється оновлення встановлених утиліт.
В основній web-інтерфейс пристрою можуть інтегруватися пакети. Для деяких з них є управління правами доступу користувачів до нових сервісів і створення прямих посилань для доступу до їх власним інтерфейсів ( «Портал додатки»). Разом з пакетом додається довідкова система на багатьох мовах. Не може не порадувати наявність російськомовної версії.
В оригінальному каталозі знаходиться кілька десятків програм, більшість з яких представлено Synology. Розглянемо короткий опис додаткових модулів:
- Antivirus Essential: антивірус на базі продукту ClamAV, дозволяє сканувати за розкладом окремо вибрані або відразу все директорії, можлива настройка білого списку, може сканувати системний розділ, підтримує оновлення антивірусних баз через інтернет;
- Cloud Station: даний сервіс використовується для синхронізації однієї вибраної папки на комп'ютері з мережевим накопичувачем, який підключений локально або через інтернет, вимагає установку спеціального ПО на комп'ютер (зараз існує версія тільки для Windows), на даний момент розмір кожного файлу не повинен бути більше 1 ГБ, можливість зберегти кілька версій одного файлу (доступ через File Station);
- Audio Station: модуль для прослуховування інтернет-радіо і аудіозаписів з власним web-інтерфейсом, має програми для iOS і Android, доступ через інтернет і по локальній мережі, може підключатися до серверів DLNA і транслювати звук на DLNA-ресивери, через web-браузер або USB аудіокарту на мережевому накопичувачі;
- Download Station: сервіс незалежної завантаження файлів по протоколах FTP / HTTP / NZB / BitTorrent, є вбудована система пошуку файлів, підтримується робота з файлообмінними системами, для BitTorrent в налаштуваннях присутні всі стандартні опції, є підтримка роботи з стрічками RSS;
- Directory Server: реалізація сервера LDAP, можна запрограмувати користувачів і групи, можливо відновлення і збереження бази даних;
- DHCP Server: можна використовувати вибрані провідні мережеві інтерфейси, в параметрах можна створити декілька діапазонів адрес (включаючи вказівку двох серверів DNS і маршрутизатора за замовчуванням), подивитися поточний список клієнтів, призначити фіксовані призначення MAC-IP;
- Hasplm: модуль обслуговування системи ліцензування ПО з ключами HASP;
- Mail Station: поштовий сервер з підтримкою протоколів IMAP4 / POP3 / SMTP (можна використовувати шифрування) і web-інтерфейсу роботи з повідомленнями, можна отримувати пошту з декількох поштових скриньок POP3;
- phpMyAdmin: web-інтерфейс для управління сервером MySQL;
- OpenERP: комплект бізнес-додатків;
- Logitech Media Server: медиасервер для пристроїв Logitech Squeezebox;
- Photo Station: система публікації відео та фотографій з додатковими модулями (календарем, коментарями, блогами і т. П.), Підтримує величезну кількість форматів, є власна база користувачів, містить клієнти для iOS і Android;
- Plex Media Server: ще одна реалізація медіасерверів з підтримкою фірмового клієнта і DLNA-пристроїв;
- Syslog Server: стандартний сервер Syslog для обробки і зберігання журналів подій мережевих пристроїв, в режимі перегляду можна використовувати фільтр, можливість повідомлення по електронній пошті;
- Surveillance Station: система відеоспостереження для IP-відеокамер c підтримкою понад тисячу моделей камер, працює з детектором руху, перегляд можливий в багатьох сучасних браузерах, є клієнт для мобільних пристроїв, можна використовувати спеціальний термінал VS80 з підключеним монітором VGA, клавіатурою і мишкою, щоб отримати доступ до онлайн-трансляції та архіву відео, є власна база прав і користувачів, власні настройки повідомлень, в комплекті поставляється безкоштовна ліцензія тільки на одну камеру (інші необхідно додатково купувати), в накопичувачі підтримується робота до 16 камер;
- VPN Server: сервер віддаленого доступу з підтримкою OpenVPN і PPTP, максимальне число підключень 20;
- Time Backup: аналогічний Apple Time Machine сервіс для зберігання «знімків» файлової системи на іншому томі, зовнішньому диску або іншому накопичувачі по мережі, підтримується створення копій за розкладом і доступ до них через web-інтерфейс, максимальне число завдань 8;
- WordPress: система управління публікаціями;
- Webalizer: модуль збору та аналізу статистики використання web-сервісів;
- Сервер мультимедіа: DLNA медіасервер, підтримує більшу частину сучасних медиаформатов, використовує службу індексації для роботи, використовується з будь-якими папками на внутрішніх томах, реалізована підтримка PS3 і Xbox 360.
Набір функцій вийшов дуже значним. У ньому є програми для домашнього використання (наприклад, фотоблог, медиасервер і система завантаження файлів) і утиліти для застосування в бізнесі (зокрема сервери LDAP, VPN і Syslog). Модульна структура дозволяє встановити користувачеві тільки необхідні програми. Для мережевих накопичувачів Synology у всесвітній павутині є багато інших готових до застосування пакетів. Допоможе налаштувати систему і її функції можливість доступу до консолі пристрою по telnet. Варто також відзначити підтримку всіх сучасних інтернет оглядачів: Internet Explorer, Chrome, Firefox, Safari (MAC) 5.
Захист навколишнього середовища.
Мережеві накопичувачі Synology DiskStation мають енергозберігаючу конструкцію. У порівнянні з іншими моделями Synology DS712+ при роботі споживає тільки 27,5 Вт. Пристрій підтримує функцію Wake on LAN / WAN (вилучене включення по глобальної або локальної мережі). Вона дозволяє включати і вимикати жорсткі диски за розкладом, ще більше зменшуючи використання електроенергії і витрати на експлуатацію. Присутня можливість налаштувати для жорсткого диска автоматичне включення сплячого режиму і режиму глибокого сну, якщо протягом певного часу система неактивна. Це дозволяє не тільки продовжити термін його експлуатації, але економити енергію.
Пристрої Synology відповідають всім правилам щодо зниження вмісту шкідливих речовин в електронному обладнанні. Пакувальний матеріал придатний для повторного використання. При виробництві своєї продукції компанія Synology з усією відповідальністю ставиться до проведення заходів щодо зменшення шкідливого впливу на навколишнє середовище.
Продуктивність.
При проведенні тестування Synology DS712+ для визначення продуктивності використовувався жорсткий диск Western Digital WD1002FAEX і програма Intel NASPT. Перед проведенням тестів на мережевому накопичувачі активізувалася технологія Jumbo Frames, був зроблений масив потрібного типу, загальна папка на ньому і користувач з повним доступом до ресурсу.
Результати перших тестів були отримані в режимі SHR з одним і двома жорсткими дисками.
| Synology DS712 +, SHR, МБ / с | ||
| 1 HDD | 2 HDD | |
| випадкове читання | 26,6 | 26,3 |
| багатопоточний послідовне читання | 72,8 | 109,6 |
| послідовне читання | 81,3 | 85,1 |
| випадкове читання і запис | 14,0 | 14,5 |
| послідовне читання і запис | 56,7 | 58,0 |
| випадковий запис | 16,0 | 13,8 |
| многопоточная послідовна запис | 55,2 | 51,3 |
| послідовна запис | 88,1 | 78,2 |
Швидкості послідовних операцій з одним великим файлом при використанні одного жорсткого диска склали близько 80 МБ / с при читанні і 90 МБ / с при записі. Якщо встановити другий жорсткий диск (системою при цьому буде використовуватися подобу дзеркального масиву), то читання злегка підвищиться до 85 МБ / с, а запис трохи сповільниться - 80 МБ / с. Використання двох жорстких дисків при багатопотоковому читанні дозволяє отримати відчутний приріст швидкості - до 110 МБ / с. Передбачувано уповільнення швидкості при одночасному записі кількох файлів - близько 50 МБ / с. Те, що Synology DS712+ є одним з найбільш продуктивних рішень в своєму класі, стало зрозуміло вже за специфікацією апаратної платформи. Результати тестування зайвий раз тільки це доводять.
У наступній групі тестів були використані стандартні режими RAID.
| Synology DS712 +, RAID, МБ / с | ||||
| 1 HDD | 2 HDD, JBOD | 2 HDD, RAID1 | 2 HDD, RAID0 | |
| випадкове читання | 26,8 | 26,6 | 27,9 | 23,4 |
| багатопоточний послідовне читання | 72,4 | 74,0 | 102,0 | 104,7 |
| послідовне читання | 82,0 | 85,3 | 85,6 | 81,1 |
| випадкове читання і запис | 13,5 | 15,2 | 14,3 | 19,4 |
| послідовне читання і запис | 59,9 | 61,8 | 60,9 | 88,8 |
| випадковий запис | 16,1 | 17,0 | 14,6 | 31,5 |
| многопоточная послідовна запис | 61,0 | 56,9 | 54,5 | 94,5 |
| послідовна запис | 80,7 | 90,0 | 83,0 | 97,6 |
За результатами добре видно оптимізацію RAID0 і RAID1 при багатопотоковому читанні. JBOD практично нічим не відрізняється від використання одиночного жорсткого диска. Якщо ж необхідно отримати максимальні швидкості, то доведеться відмовитися від відмовостійкості. Використання RAID0 здатне забезпечити читання і запис зі швидкістю близькою до 100 МБ / с.
На останньому етапі була перевірена швидкість роботи жорсткого диска з файловими системами EXT3, EXT4 і NTFS, який був підключений по інтерфейсу eSATA.
| Synology DS712 +, eSATA, МБ / с | |||
| EXT3 | EXT4 | NTFS | |
| випадкове читання | 29,1 | 29,0 | 21,0 |
| багатопоточний послідовне читання | 48,9 | 48,3 | 49,0 |
| послідовне читання | 75,2 | 73,1 | 61,3 |
| випадкове читання і запис | 15,9 | 17,4 | 16,3 |
| послідовне читання і запис | 57,0 | 55,1 | 49,2 |
| випадковий запис | 16,1 | 17,2 | 17,9 |
| многопоточная послідовна запис | 39,5 | 56,4 | 67,9 |
| послідовна запис | 42,1 | 93,4 | 73,0 |
У підсумку вибір між файловими системами стає очевидним - продуктивніше всіх виявилася EXT4. Але варто зазначити, що відмовлятися від використання файлової системи NTFS не варто, адже відставання її від лідера не таке вже й істотне. При роботі з зовнішнім жорстким диском в один потік з EXT4, максимальні швидкості, які може отримати користувач, складають близько 75 МБ / с і 95 МБ / с для читання і запису відповідно.
Висновки.
У моделі Synology DS712+ виробник використовував високопродуктивну платформу для дводискових пристроїв з x86 процесором 1,8 GHz і 1 GB оперативної пам'яті. Така продуктивність явно не буде зайвою, адже, в мережевому накопичувачі була реалізована можливість збільшення числа жорстких дисків до семи за умови підключення додаткового модуля Synology DX510, що і виправдовує використання такої неслабкою конфігурації.
У пристрої використовувалося оновлене вбудоване програмне забезпечення. Помітно спростилася прошивка після того, як були виділені в окремі модулі додаткові програми. Істотно збільшилися можливості старих пакетів і з'явилися корисні нові. Для всіх категорій користувачів інтерес представлятимуть змінені «станції» - Audio Station, File Station, Surveillance Station, Photo Station. Для корпоративних мереж реалізовані сервери віддаленого доступу і керування користувачами. Є можливість резервного копіювання та підтримка iSCSI.
У самій прошивці з'явилися нові функції для мережі (клієнт VPN, створення точки доступу, мультифункціональний сервер для МФУ і принтерів), нові можливості повідомлень, портал додатків. Також присутні зручні і корисні утиліти для мобільних пристроїв, які дозволяють постійно підтримувати зв'язок з накопичувачем.
Розглянута модель є яскравим представником нової лінійки 2012 року, представлена ??одним з лідерів ринку. Synology DS712+ - якісно виготовлений, надійний мережевий накопичувач з широким набором можливостей. Все це не могло не відбитися на кінцевій вартості пристрою. Для домашнього використання модель Synology DS712+ має сенс, тільки якщо потрібна максимальна продуктивність і немає грошових обмежень. Для застосування в бізнесі цінове питання вже не виникає. Реалізована можливість підключення зовнішніх пристроїв. Варто відзначити відсутність хоча б одного сучасного порту USB 3.0. Але, незважаючи на всі зауваження, пристрій явно знайде своє місце на ринку.
Залиште свою думку і побажання до статті"Мережний накопичувач Synology DS712+ з високою продуктивністю для дому і офісу"
