Огляд MSI GeForce GTX 550 Ti
У сьогоднішньому огляді ми розглянемо нову відеокарту GeForce GTX 550 Ti у виконанні від відомої компанії MSI.

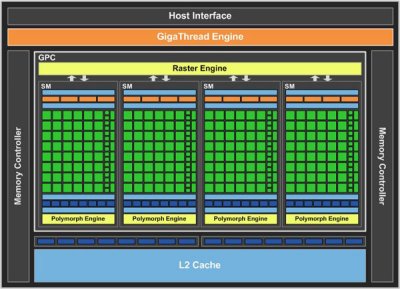

Графічний чіп має кодову назву GF 116 і складається з одного кластера GPC (Graphics Processing Cluster) об'єднав в собі чотири потокових мультипроцессора SM (Streaming multiprocessors).
У кожному потоковому мультипроцесорі знаходиться 48 ядер CUDA і вісім текстурних моделей, що в сумі дає 192 ядра CUDA і 32 блоки TMU.

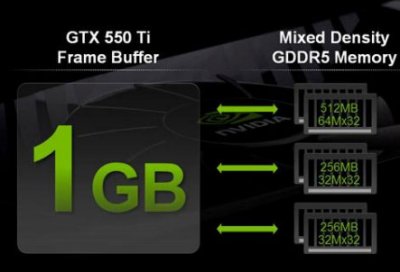

Основним нововведенням даної відеокарти є можливість використовувати кілька мікросхем пам'яті різного об'єму (128 і 256 Mb), що в сумі дає відеокарті один гігабайт відеопам'яті і 192 бітну шину.

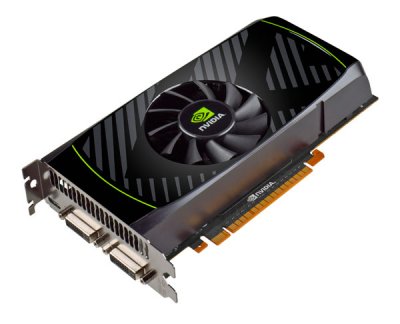

Нижче на картинці зображено відеокарта від компанії nVidia яка зроблена як еталонний зразок під новий чіп GeForce GTX 550 Ti.
Але не будемо зупинятися на еталонному зразку і перейдемо до огляду MSI GeForse 550 Ti.
Технічні характеристики
Модель відеокарти: MSI N550GTX-TI CYCLONE II 1GD5 / OC. Є підтримка DirectX 11 з Shader Model 5.0 і OpenGL 4.0, також підтримуються фірмові технології nVidia CUDA, nVidia PhysX, nVidia SLI, nVidia PureVideo і nVidia 3D Vision.
Частота графічного ядра становить 950 MHz, шейдерного блоку 1900 MHz і пам'яті 1075 (ефективна 4300 MHz). На відеокарті встановлено пам'ять об'ємом 1 Gb типу GDDR5 з шириною шини 192 біт (PCI-E 2.1 x16). З роз'ємів для підключення джерел відображення інформації на задній панелі присутні два порти DVI-I і один mini-HDMA. Максимальна роздільна здатність підключаються екранів через порт Dual-link DVI до 2560 на 1600 пікселів або 1920 на 1200 через порт Single-link DVI. Через порт HDMI до 1920 на 1080 пікселів і через перехідник VGA до 2048 на 1536 пікселів. Є підтримка HDCP і декодування HD-відео. Максимальна допустима температура прискорювача складає 95 градусів Цельсія. Блок живлення системи повинен бути не менше 400 W.
З специфікації видно, що відеокарта має заводський розгін по GPU на 50 MHz і по ефективної пам'яті на 196 MHz.
Зовнішній вигляд і комплектація
Відеокарта поставляється в упаковці середніх розмірів і виконана в темно-синіх тонах. На лицьовій частині зображена система охолодження даної відеокарти і наголошено на тому, що вона ефективніше на 20% ніж у рефференсной моделі. Також є позначки про підтримку технологій nVidia SLI і nVidia PhysX, про обсяг пам'яті в 1Gb типу GDDR5 з підтримкою DirectX 11. Ще є велика відмітка про використання на платі компонентів класу II, які мають високу міцність і надійністю.
Піднявши верхню кришку можна побачити невеликий опис програми для розгону MSI Afterburner і опис компонентів Military Class II. Трохи нижче наведений список медалей отриманих за фірмову систему охолодження відеокарти.
Частина коробки, що прикривається верхньою кришкою, має невелике пластикове віконце, через яке можна розглядати частину відеокарти знаходиться всередині. Трохи нижче наведений список переваг відеокарти і в основному про систему охолодження.
На задній стороні знаходиться дуже багато інформації. Тут можна побачити повну специфікацію відеокарти, повний список підтримуваних технологій і короткий опис на багатьох мовах світу. Також тут є відмітка про те, що потужність блоку живлення повинна бути не менше 400 W зі струмом 24А на лінії 12 Вольт.

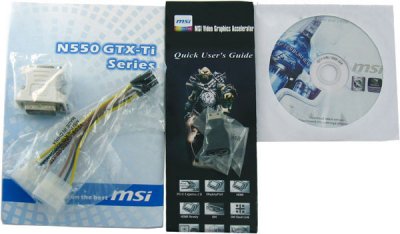

Разом з графічним прискорювачем в коробці можна знайти диск з драйверами і утилітами, перехідник з DVI на VGA, перехідник з mini-HDMI на HDMI, перехідник з двох 4-pin периферійних роз'ємів на один 6-pin роз'єм для живлення відеокарти, а також інструкцію з встановлення і невеликий буклет.
Комплект поставки досить пристойний і його має вистачити в 90% випадків підключення різних пристроїв відображення інформації. Чи не достатком є ??тільки відсутність містка SLI для підключення двох відеокарт для більшої продуктивності.

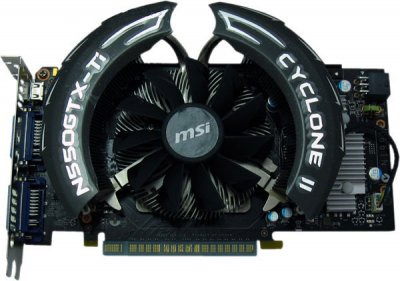

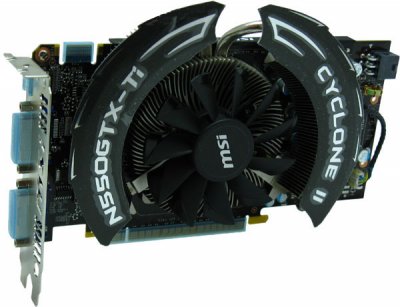

Зовнішній вигляд відеокарти виглядає дуже стильно. В першу чергу в очі впадає велика фірмова система охолодження CYCLONE II на чорній друкованій платі.

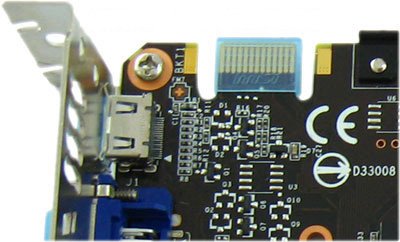

Для підключення відеокарти в режим SLI, розробники відвели лише один роз'єм.

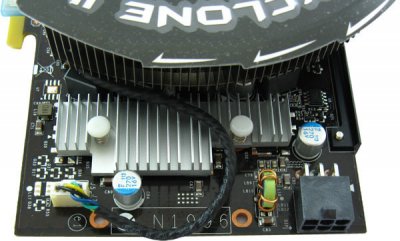

Для живлення відеокарти виведений тільки один 6-pin роз'єм на задньому торці плати.

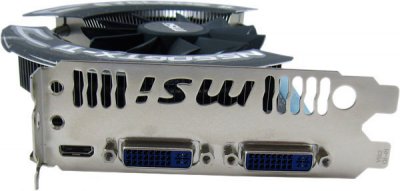

На передній частині графічного прискорювача виробник вивів два порти DVI-I і один mini-HDMI. Також тут трохи вище портів є невелика решітка у вигляді логотипу компанії для відводу теплого повітря з корпусу. Компанія MSI майже завжди використовує такі грати на всіх своїх відкритих.
Всі роз'єми на платі закриті спеціальними пластиковими заглушками, щоб уникнути попадання пилу в які не використовуються роз'єми або просто для захисту від різного роду пошкоджень.

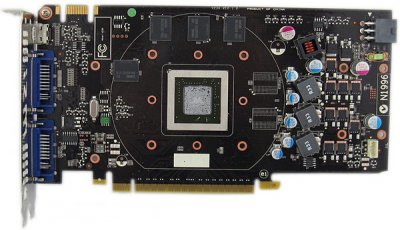

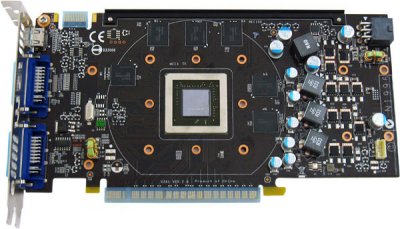

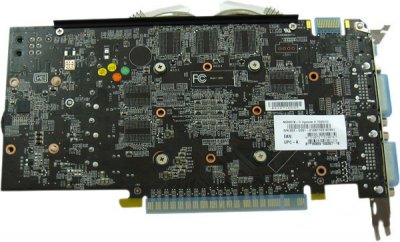

Друкована плата відеокарти майже повністю схожа на друковану плату відеокарти GeForce GTS 450.
MSI GeForce GTX 550 Ti
GeForce GTS 450

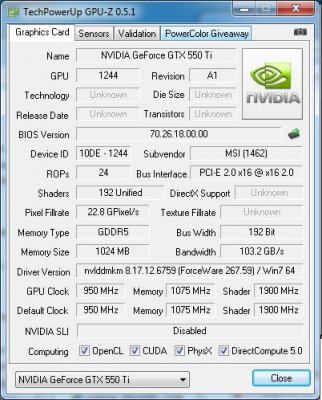

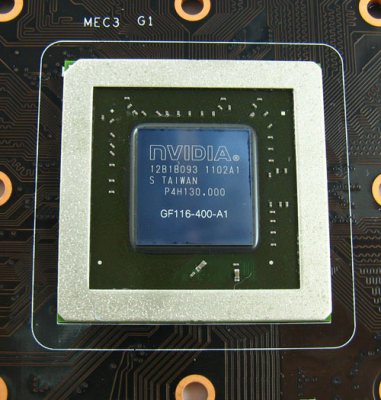

У центрі плати знаходиться графічний чіп GF116-400-A1, а за допомогою програми GPU-Z можна розглянути всі характеристики даного чіпа.
Пам'ять графічного прискорювача набрана чотирма мікросхемами по 128Mb і двома по 256 Mb загальним розміром 1Gb. Чіпи виготовлені компанією HYNIX стандарту GDDR5 з номінальною частотою 5000 MHz.

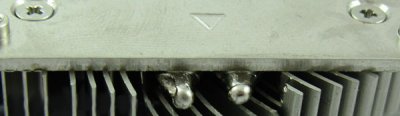

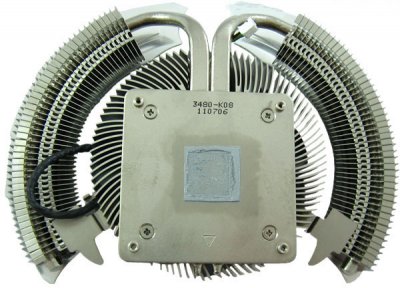

Система охолодження на відеокарті встановлена ??фірмова під назвою CYCLONE II. Система складається з трьох алюмінієвих радіаторів об'єднаних за допомогою двох теплових трубок і 90 мм вентилятора з підтримкою ШІМ регулювання швидкості обертів. Охолодження здійснюється за допомогою мідної пластинки, яка кріпиться до графічного чіпу і відводить тепло через трубки до радіаторів, де їх охолоджує вентилятор. Всі деталі радіатора ретельно спаяні і покриті нікелем.
У режимі простою частоти ядра і пам'яті зменшуються до 405MHz і 648MHz, знижується тепловиділення і споживана потужність. При тестуванні відеокарти програмою FurMark температура графічного прискорювача не перевищила 58 градусів Цельсія, з оборотами в автоматичному режимі 58%. Такі показники є позитивними навіть можна сказати відмінними. При перемиканні оборотів вентилятора на максимум 3600 оборотів в хвилину, температура склала 54 градуса, а кулера помітно шумів. Варто відзначити, що система охолодження працює ефективніше в автоматичному режимі і відмінно справляється з поставленим завданням.

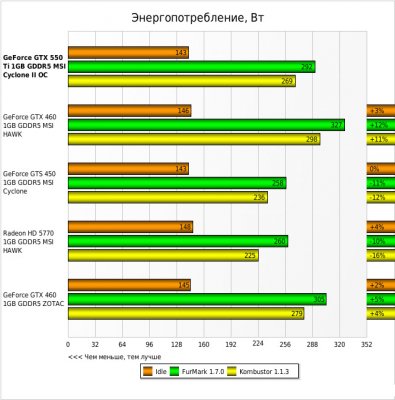

Енергоспоживання даної відеокарти в порівнянні з іншими відомими моделями:
