Огляд материнської плати Intel DZ87KLT-75K

Материнські плати від компанії Intel для настільних систем рідко зустрічаються в роздрібному продажі. Компанія мало приділяє уваги цьому сектору ринку. На даний момент в лінійці компанії існує всього п'ять материнських плат, побудованих на наборах системної логіки 8-покоління і призначених для використання в настільних комп'ютерах. Компанія всього кілька років тому почала займатися випуском топових материнських плат з непоганими можливостями по розгону. Останньою новинкою від компанії Intel стала материнська плата DZ87KLT-75K, яка заснована на наборі системної логіки Intel Z87 і орієнтована на самого вимогливого користувача. Наскільки це відповідає дійсності, і чим відрізняється материнська плата Intel від інших виробників? Чи зможе вона на рівних конкурувати з материнськими платами від інших виробників? На всі ці питання можна буде відповісти після детального розгляду і вивчення можливостей материнської плати Intel DZ87KLT-75K в даному огляді.

Упаковка і комплект поставки

Материнська плата поставляється в невеликій пакувальній коробці, оформленої в такий спосіб.

В оформленні пакувальної коробки материнської плати проглядається стиль, характерний для упаковки процесорів Intel.

На зворотному боці пакувальної коробки розташоване зображення плати і розміщено опис основних її особливостей.

У комплекті з материнською платою поставляється:

Незрозуміло з яких причин, але в комплекті поставки відсутні такі необхідні для кінцевого користувача речі, як повне керівництво користувача і диск з драйверами. Користувач повинен буде самостійно завантажити керівництво та драйвера з сайту компанії. Причому навіть в електронному керівництві користувача мало уваги приділено опису основних налаштувань BIOS. Тому з самостійною збіркою і налаштуванням системи доведеться повозитися. Також хочу відзначити відсутність в комплекті поставки таких звичних речей, як кабелі для підключення пристроїв з SATA інтерфейсом, містка для масиву з відеокарт і додаткових планок з зовнішніми портами USB. Можливо, комплект поставки буде змінений, тому перед покупкою необхідно заздалегідь дізнатися, що конкретно входить в комплект поставки.

Загальні відомості про плату

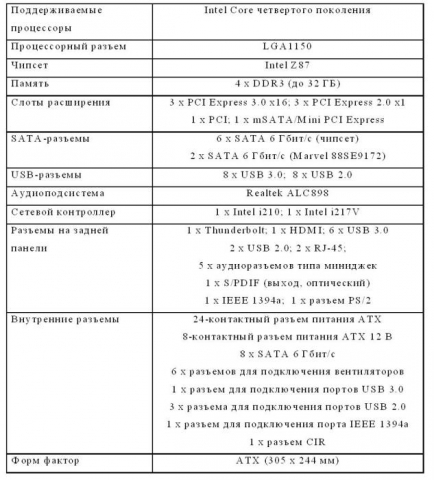

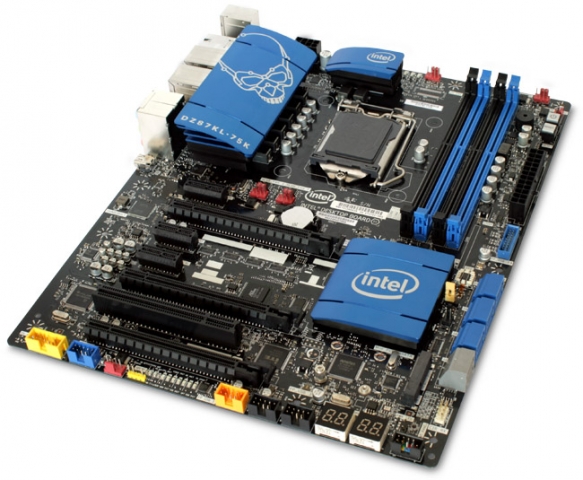

Материнська плата Intel DZ87KLT-75K виконана в форматі АТС. Кріпиться материнська плата в системному блоці за допомогою дев'яти гвинтів. У колірному оформленні плати переважають чорний і синій кольори. Таблицю характеристик материнської плати приведу нижче.

Чіпсет

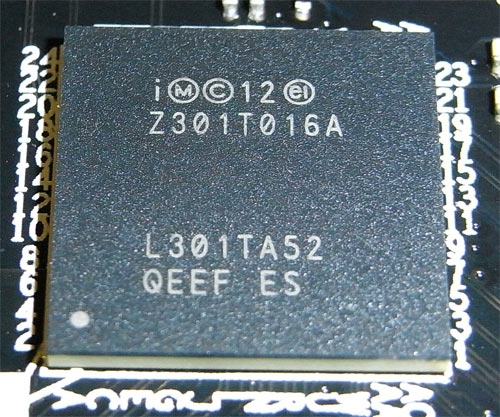

Материнська плата побудована на основі топового набору системної логіки - Intel Z87. Набір системної логіки підтримує процесори четвертого покоління (Haswell) з процесорним роз'ємом LGA 1150. При переході на новий процесорний роз'єм розташування отворів для кріплення системи охолодження не змінилося, тому можна використовувати системи охолодження сумісні з Socket 1156 і Socket 1155. На материнській платі використовується процесорний роз'єм виробництва Foxconn.

Оперативна пам'ять

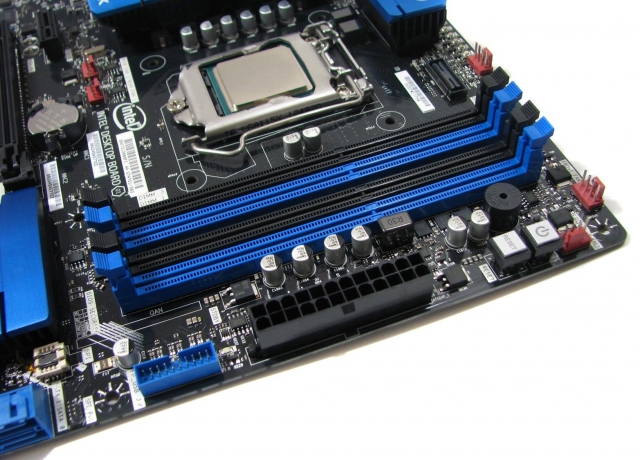

Для установки модулів оперативної пам'яті стандарту DDR3 на материнській платі розпаяні чотири DIMM роз'єми.

Загальний обсяг модулів оперативної пам'яті може становити 32 Гб. Для включення двоканального режиму модулі оперативної пам'яті необхідно встановлювати в роз'єми, промарковані одним кольором. У стандартному режимі роботи підтримуються модулі з частотою до 1600 МГц. У режимі розгону підтримуються модулі з частотою до 2400 МГц.

Відеопідсистема і слоти розширення

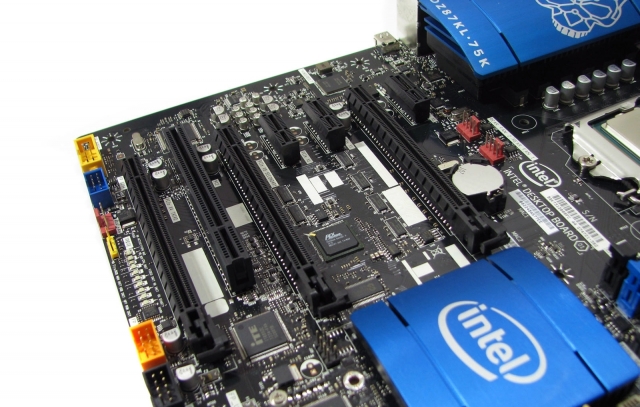

Для складання відеопідсистеми на материнській платі розпаяні 3 роз'єми PCI Express x16. Всіма роз'ємами підтримується специфікація шини v3.0.

Залежно від кількості відеокарт в системі роз'єми можуть працювати в режимах: х16 + х0, х8 + х8 або х8 + х4 + х4. Материнською платою підтримуються масиви SLI і Cross Fire Х.

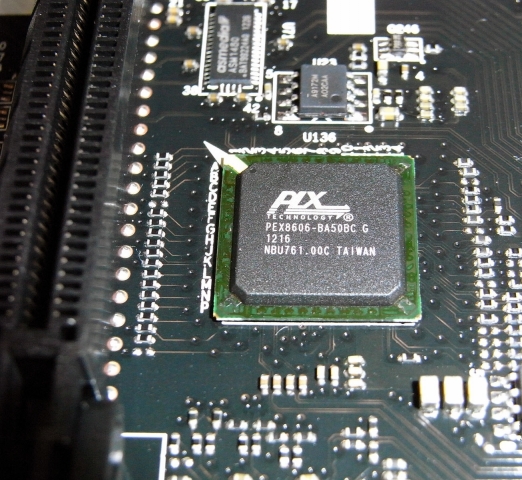

Для плат розширення розпаяні три роз'єми PCI Express x1, які використовують специфікацію шини v2.0. Для організації додаткових ліній PCI Express на платі розпаяний PCI Express міст - PEX8606.

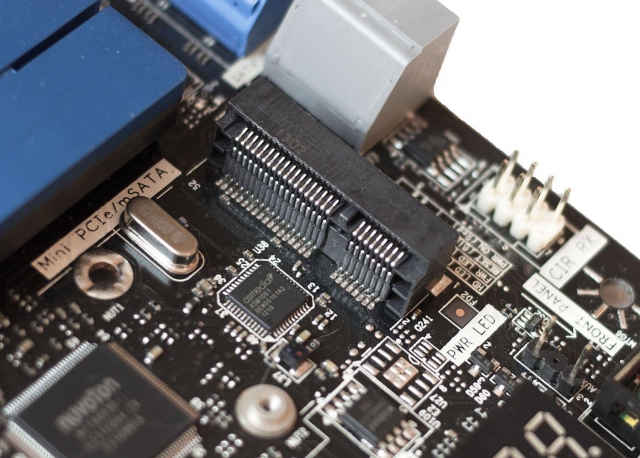

На платі також розпаяний один роз'єм mSATA / Mini PCI Express. У нього можна встановити SSD-накопичувач з інтерфейсом mSATA.

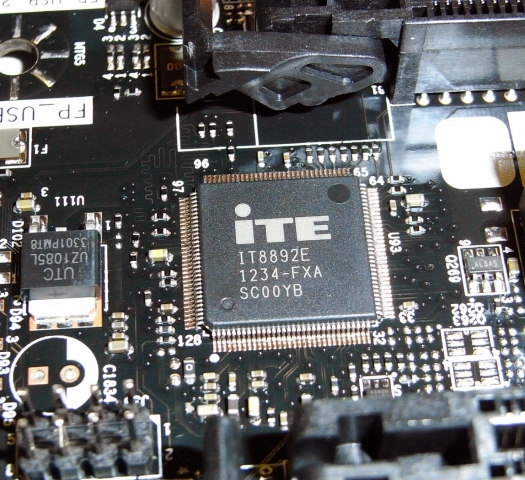

Крім зазначених вище роз'ємів на платі розпаяний один роз'єм PCI. Для його роботи на платі був розпаяний контролер ITE IT8892E.

Видно інженери компанії трохи прорахувалися, прибравши при розробці підтримку даного роз'єму з системної логіки.

Дискова підсистема

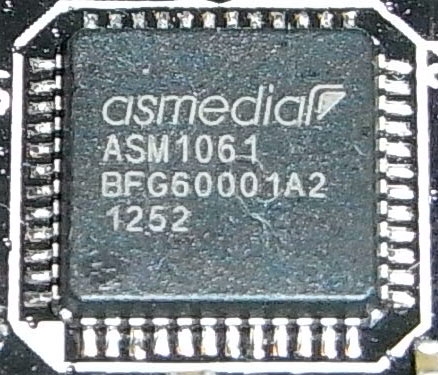

Для організації дискової підсистеми і підключення оптичних приводів материнська плата оснащена 8 роз'ємами SATA 6 Гбіт / с. Шість роз'ємів (синього кольору) реалізовані контролером, який інтегрований в набір системної логіки. Ще два роз'єми (сірого кольору) реалізовані контролером ASMedia ASM1061. Роз'єми підтримують RAID масиви рівнів: 0, 1, 5, 10.

Все 8 роз'ємів мають кутовий підключення. Це ідеальне рішення для встановлення на плату довгих відеокарт.

Звукова підсистема

У звуковій підсистемі використовується топовий аудіокодек Realtek ALC898.

Даний кодек використовується переважно в материнських платах, призначених для збирання ігрових та мультимедійних систем. Але, на відміну від них, на платі Intel DZ87KLT-75K не використовуються додаткові екрани для самої мікросхеми і компонентів звукової підсистеми. Також відсутня можливість підключення до материнської плати студійних навушників з опором 600 Ом. Для підключення акустики на задній панелі материнської плати розташовані 6 роз'ємів типу міні-джек, а також оптичний аудіовихід S / PDIF.

Локальна мережа

Для підключення до локальної мережі на задню панель материнської плати винесені два роз'єми LAN (RJ45). Робота одного роз'єму реалізована за допомогою контролера Intel i210, другого - за допомогою контролера Intel i217V. Також не варто забувати про модулі Wi-Fi / Bluetooth з комплекту поставки. З його допомогою можна організувати домашню бездротову мережу.

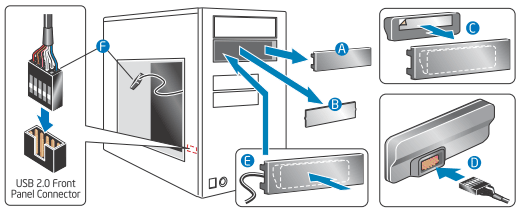

У модулі Wi-Fi використовується контролер Ralink RT8070 з підтримкою протоколу 802.11n. Швидкість передачі даних може досягати 150 Мбіт / с. У модулі Bluetooth використовується контролер BC0401PC08. Швидкість передачі даних до 3 Мбіт / с. Модуль обладнаний вбудованою антеною і повинен встановлюватися всередині системного блоку за заглушкою вільного п'ятидюймового відсіку.

Роз'єми на друкованій платі

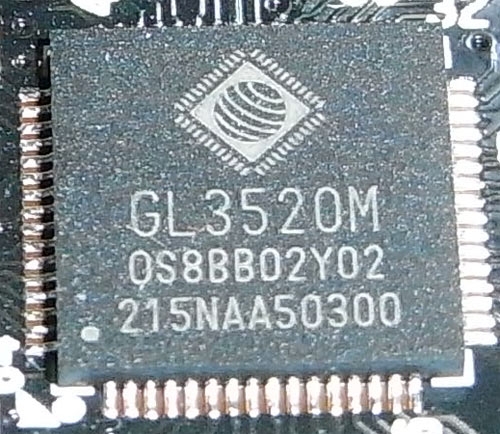

Для підключення периферійних пристроїв материнська плата Intel DZ87KLT-75K має по 8 роз'ємів USB 3.0 і USB 2.0. Всі роз'єми USB 2.0 і два роз'єми USB 3.0 реалізовані набором системної логіки. Для забезпечення роботи 6 портів USB 3. 0 інженери компанії використовують два додаткових USB 3.0 хаба виробництва Genesys Logic GL3520M.

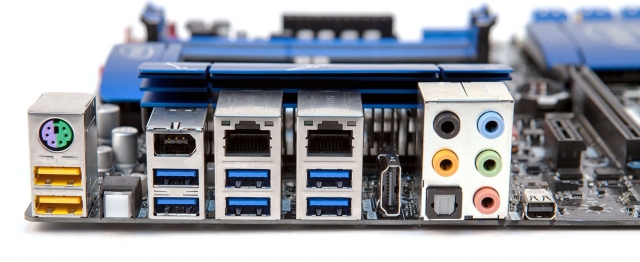

На задню панель материнської плати виведені 2 роз'єми USB 2.0 (жовті) і шість роз'ємів USB 3.0. Решта роз'єми USB представлені у вигляді спеціальних колодок для підключення, розпаяних на друкованій платі. Жовті роз'єми USB 2.0, на задній панелі, можуть служити для підзарядки мобільних пристроїв (харчування на них подається навіть при вимкненому комп'ютері).

Також материнська плата має роз'єми FireWire і Thunderbolt. Два роз'єму FireWire реалізовані контролером Texas Instruments TSB43AB22A.

Один роз'єм виведений на задню панель плати, а другий представлений у вигляді колодок для підключення. Роботу одного роз'єму Thunderbolt забезпечує чіп власного виробництва компанії Intel.

Для підключення до вбудованого в центральний процесор графічному ядру на задню панель материнської плати виведені два роз'єми: HDMI 1.4 і DisplayPort.

Для підключення клавіатури або миші з інтерфейсом PS / 2 на задню панель плати виведений один роз'єм. Його роботою керує контролер Nuvoton NCT6683D, який також керує роботою вентиляторів.

Допоміжні елементи

Для любителів розгону на материнській платі розташовано ряд елементів. Плата оснащена кнопками включення і перезавантаження, а на задню панель виведена кнопка скидання налаштувань BIOS (Clear CMOS).

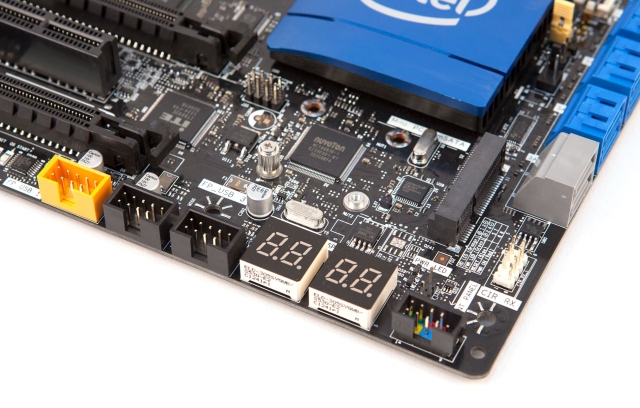

Крім них на нижньому краю плати розташовані індикатори POST кодів.

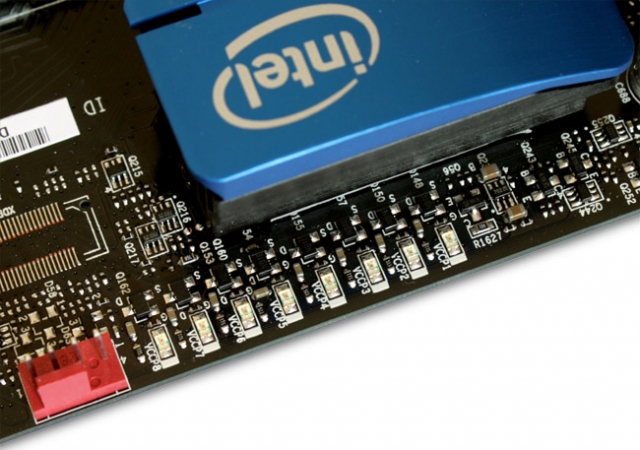

Але, всі ці елементи присутні на більшості материнських плат від інших виробників, тому, їх можна назвати стандартними. А ось що дійсно зустрілося вперше на материнських платах, так це лінійка світлодіодів, розташована на нижньому краю материнської плати.

Лінійка світлодіодів інформує користувачів про ініціалізації і функціонуванні пристроїв, підключених до різних інтерфейсів, а також показує активність жорсткого диска і сигналізує про перегрів ланцюгів харчування. Єдиний її мінус - дрібна маркування світлодіодів. Тому, доведеться запам'ятовувати, який світлодіод за що відповідає. Ситуацію трохи затьмарює той факт, що плата оснащена однією мікросхемою BIOS, тому, в разі поновлення BIOS, потрібно бути гранично акуратним.

Ланцюг харчування і система охолодження

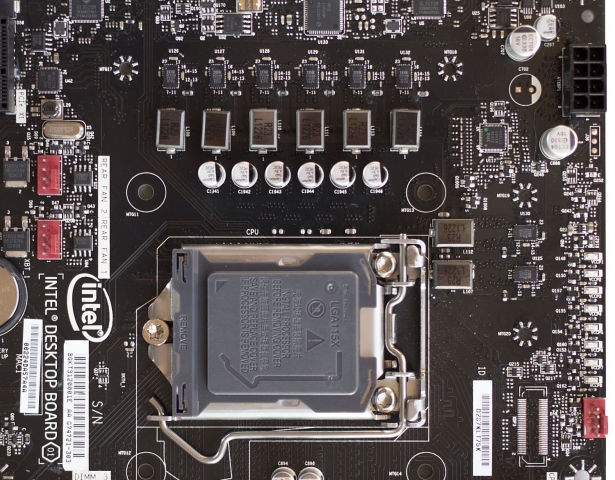

Для харчування всіх компонентів материнської плати на ній розпаяні два роз'єми: основний - 24-pin і додатковий - 8-pin. Роз'єм 8-pin служить для додаткового живлення центрального процесора. Ланцюг живлення центрального процесора складається з 8 фаз.

Управляє фазами живлення контролер IR3663B виробництва International Rectifier. В якості силових елементів в ланцюзі живлення використовуються DrMOS збірки IR3553 від International Rectifier. Збірка складається з MOSFET-транзистора і керуючого їм драйвера. Кількість задіяних фаз живлення центрального процесора може змінюватися в залежності від навантаження. Для наочної інформації про кількість задіяних фаз живлення на верхньому краю плати розташовані вісім світлодіодів (VCC1 ... VCC8).

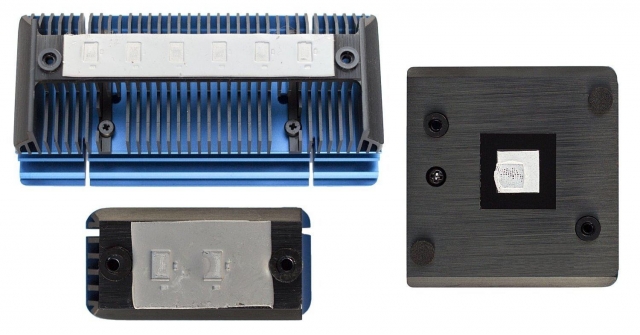

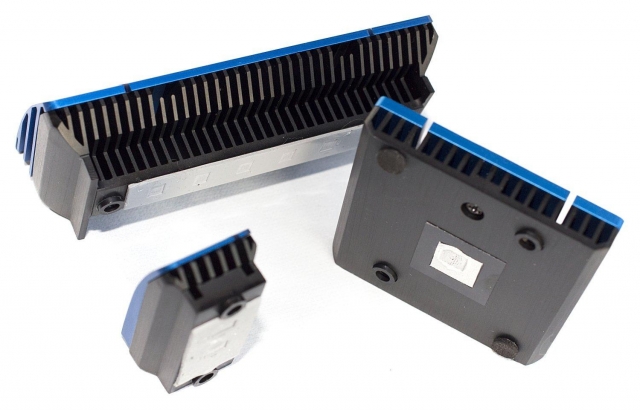

Для охолодження силових елементів на материнській платі встановлено два радіатора. Ще один радіатор служить для охолодження набору системної логіки.

Радіатори виконані з алюмінію і складаються з двох частин. За відвід тепла відповідає тільки нижня частина радіатора, яка має спеціальні ребра. Верхня частина виконує декоративну функцію.

Така конструкція погіршує ефективність радіаторів, так як декоративна частина перекриває собою вільний доступ повітря до ребер радіатора.

До материнської плати можна підключити до 6 вентиляторів. Для цих цілей на платі розпаяні шість чотирьохконтактних роз'єму (з підтримкою керування швидкістю обертання). З них тільки один роз'єм призначений для підключення вентилятора системи охолодження центрального процесора. Всі колодки для підключення вентиляторів на друкованій платі виділені червоним кольором, завдяки чому їх легко знайти.

UEFI BIOS

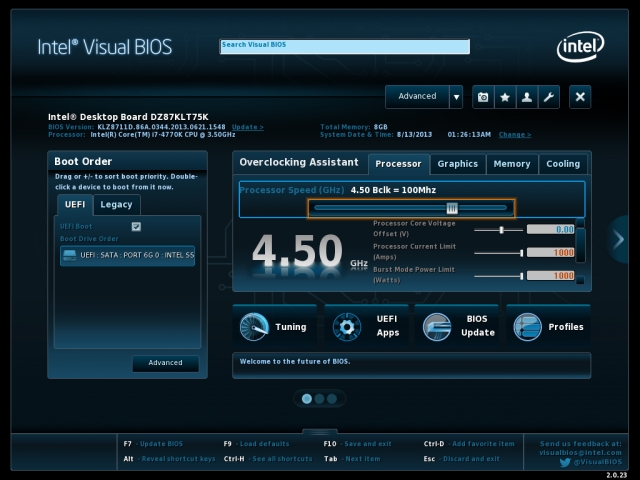

BIOS материнської плати має принципово новий призначений для користувача інтерфейс під назвою Visual BIOS. При вході в BIOS користувач відразу потрапляє на вкладку HOME. Тут можна зробити розгін центрального процесора, вбудованого графічного ядра, модулів оперативної пам'яті і відрегулювати швидкість обертання вентиляторів. Розгін здійснюється переміщенням повзунка, що дуже зручно. У верхній частині сторінки розташована пошуковий рядок. Наприклад, на запит «memory» користувачеві відкриваються всі параметри, пов'язані з оперативною пам'яттю.

При переході в розширений режим Visual BIOS має наступні розділи: Main, Devices, Cooling, Performance, Security, Power, Boot. Коротко зупинимося на кожному розділі:

Main - містить загальну інформацію про систему. У ньому можна встановити дату і час, а також задати стартову сторінку BIOS;

Devices - дозволяє користувачеві налаштувати роботу USB пристроїв, SATA накопичувачів, вбудованого графічного ядра, а також інших контролерів;

Cooling - дозволяє користувачеві відрегулювати роботу вентиляторів, а також задати інтервали зміни для температур і напруг живлення;

Performance - містить всі настройки, які відповідають за розгін системи;

Security - в даному розділі користувач може встановити паролі доступу;

Power - розділ містить всі налаштування, пов'язані з енергоспоживанням системи;

Boot - розділ містить налаштування, пов'язані зі стартом системи.

Тестування

Для тестування материнської плати Intel DZ87KLT-75K була зібрана система:

Центральний процесор Intel Core i7-4770K 3500 MHz L3-8192 Kb s1150 box;

Оперативна пам'ять Kingston DDR3 2x4096Mb PC3-15000 1866 MHz;

Відеокарта MSI Radeon HD7850 2048 Mb;

Жорсткий диск Western Digital 500 GB 64 MB 3.5" SATAIII;

Блок живлення Thermaltake SMART SE 730W;

Операційна система Microsoft Windows 7 SP1 Professional 64-bit Russian DVD OEM.

При тестуванні визначалися можливості по розгону центрального процесора і модулів оперативної пам'яті.

При розгоні центрального процесора шляхом збільшення множника була досягнута частота 4500 МГц. Температура процесора при цьому становила 87 градусів. Стабільна робота системи перевірялася тестом LinX. При розгоні процесора шляхом збільшення частоти системної шини були отримані наступні результати:

частота процесора 4500 МГц, частота системної шини - 125 МГц;

частота процесора 4316 МГц, частота системної шини - 166 МГц.

При будь-яких інших значеннях частоти системної шини система відмовлялася завантажуватися.

При розгоні модулів оперативної пам'яті їх частоту вдалося збільшити до 2400 МГц. При цьому тайминги модулів мали значення 9-11-11-28 1T. Спроби підвищити частоту вище даного значення не увінчалися успіхом.

Висновки

Яких-небудь істотних зауважень в роботі материнської плати Intel DZ87KLT-75K відзначено не було. Якщо порівнювати її з материнськими платами від інших виробників, то можна відзначити лише трохи менші можливості по частині розгону модулів оперативної пам'яті. Для розгону центрального процесора з повітряною системою охолодження її можливостей цілком вистачить, але для більш серйозного розгону краще звернути увагу на материнські плати з великим числом фаз живлення. BIOS материнської плати виглядає дещо незвично, але, приділивши трохи часу, в його налаштуваннях цілком можна розібратися самостійно. BIOS материнської плати наочно демонструє, як пов'язані різні параметри між собою, що дуже зручно. Також сподобалося наявність світлодіодів, які показують кількість використовуваних в даний момент фаз живлення центрального процесора, а також ряд світлодіодів для інформування користувача про роботу різних пристроїв. Дану материнську плату цілком можна рекомендувати для складання ігрової системи високого рівня з двома відеокартами.
