Огляд материнської плати Gigabyte GA-Z87X-OC

Материнська плата Gigabyte GA-Z87X-OC була представлена ??на комп'ютерній виставці Computex 2013. Вона відноситься до особливих продуктів в модельному ряду компанії, які призначені для оверклокерів. Належність до оверклокерской лінійці висуває свої, особливі, вимоги до кінцевого продукту. Тому не дивно, що в материнській платі використовується набір системної логіки Z87, який пропонує найкращі функціональні можливості. Крім цього плата відрізняється посиленою підсистемою живлення і наявністю ряду функціональних можливостей для полегшення процесу розгону і досягнення високих результатів. Материнська плата виконана на текстоліті чорного кольору. Роз'єми на платі пофарбовані в чорний і помаранчевий кольори. У такому ж колірному стилі виконана і система охолодження. Завдяки такому оформленню плата має яскравий дизайн, що запам'ятовується. Габаритні розміри плати не перевищують встановлених стандартом АТХ, тому в більшості сучасних корпусів не повинно виникнути проблем з установкою.

Упаковка і комплект поставки

Материнська плата поставляється в картонній коробці, оформленій в темних тонах. На передній панелі пакувальної коробки зображений радіатор підсистеми живлення, нижче якого розташовано назву моделі материнської плати.

Про належність плати до оверклокерской лінійки повідомляють спеціальний значок і напис «Overclocking Motherboard». Задня панель пакувальної коробки практично повністю відведена під опис технологій і відмінних рис материнської плати. Крім них тут розташована коротка специфікація плати.

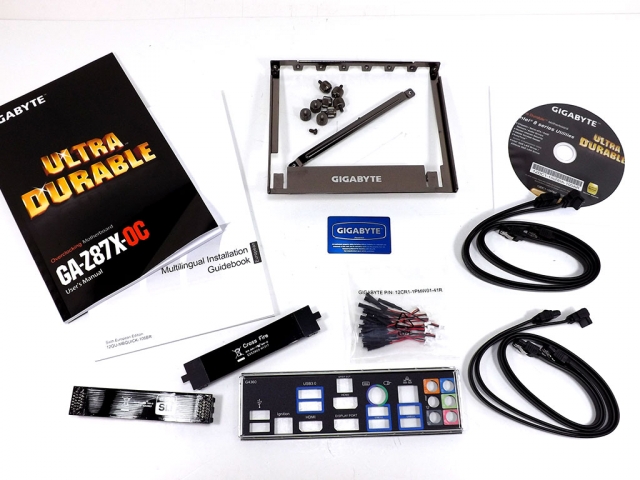

У комплект поставки материнської плати входить:

Як бачимо, все необхідне в комплекті поставки є, єдине чого не вистачає так це хоча б одного містка CrossFireX. При розгоні на «відкритому» стенді дуже стане в нагоді рамка OC Brace, яка дозволить надійно зафіксувати масивні відеокарти для унеможливлення пошкодження роз'ємів.

Оперативна пам'ять і відеопідсистема

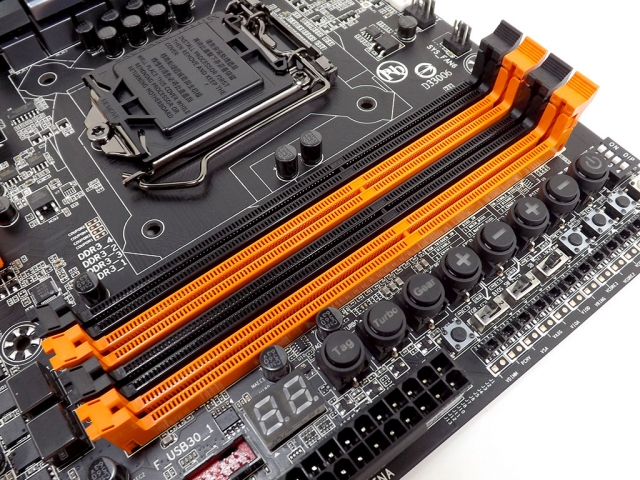

Чотири роз'єми DIMM дозволяють встановити на материнську плату до 32 Гб оперативної пам'яті.

Підтримуються модулі об'ємом 8 Гб і номінальною частотою аж до 3000 МГц за умови розгону. У номінальному режимі частота модулів обмежена на позначці 1600 МГц. Для організації двоканального режиму роботи модулі необхідно встановлювати в роз'єми одного кольору. Для зручності вилучення / установки модулів в зібраній системі з габаритною відеокартою засувки на DIMM роз'єми встановлені тільки зверху.

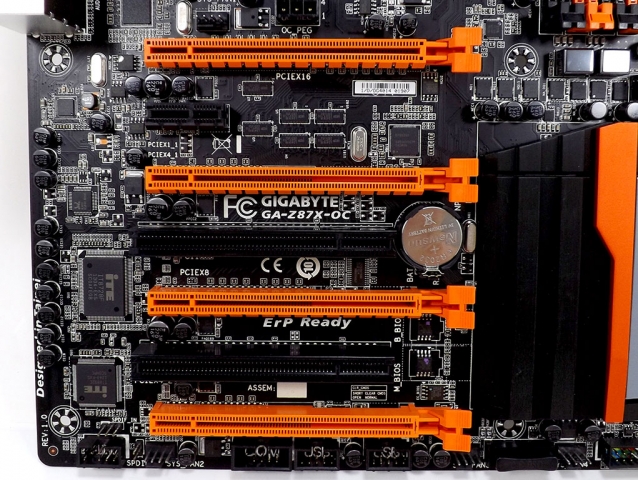

Для організації відеопідсистеми на платі розпаяні чотири роз'єми PCI Express х16.

Перші три роз'єми підключені безпосередньо до ліній PCI Express 3.0 центрального процесора. Четвертий роз'єм підключений до ліній PCI Express 2.0 системної логіки. Даний роз'єм завжди працює в режимі PCI Express х4. Перші три роз'єми в залежності від кількості відеокарт в системі можуть працювати в режимах: х16 + х0 + х0, х8 + х8 + х0 або х8 + х4 + х4. Такий розподіл ліній PCI Express не можна назвати оптимальним для відеопідсистеми більш ніж з двома високопродуктивними відеокартами. Проблему можна було вирішити шляхом установки додаткового контролера, але виробник не пішов на такий крок. Для захисту від окислення і підвищення стабільності контакти в роз'ємах DIMM і PCI Express мають золоте напилення. Для установки плат розширення на материнській платі розпаяні два роз'єми PCI і один роз'єм PCI Express х1. Розташування роз'єму PCI Express х1 не зовсім вдале так як при установці відеоадаптера доступ до нього буде перекритий. Робота роз'ємів PCI реалізована за допомогою моста ITE IT8892E.

Дискова підсистема

При організації дискової підсистеми виробник вирішив обмежитися стандартними можливостями набору системної логіки Z87.

У зв'язку з цим на платі присутній всього шість роз'ємів SATA. Вони пофарбовані в чорний колір і мають кутову підключення, тим самим вони не заважають установці габаритних відеокарт. Всі роз'єми підтримують масиви RAID 0, 1, 5, 10.

Звукова підсистема і мережу

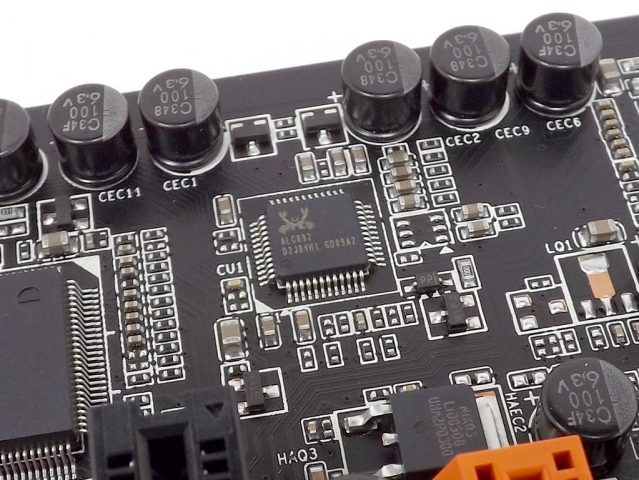

Звукова підсистема материнської плати Gigabyte GA-Z87X-OC побудована на HDА кодеку Realiek ALC892.

Сам кодек і елементи звукової підсистеми не захищені від електромагнітних завад спеціальними екранами. Для підключення акустичної системи на задню панель плати виведені шість аудіо роз'ємів і оптичний аудіовихід (S / PDIF out).

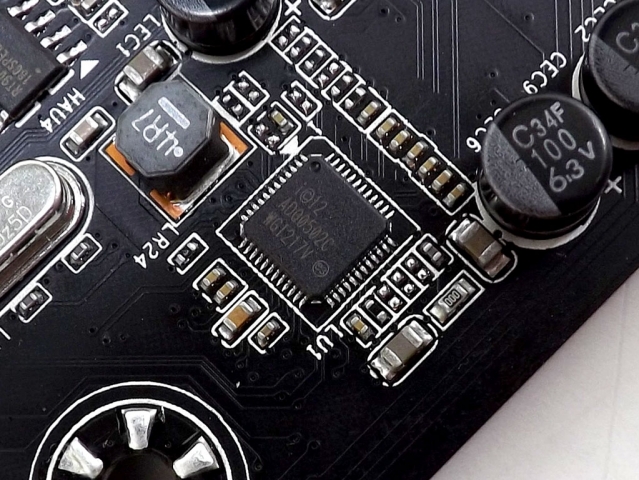

Для підключення до локальної мережі на задню панель виведений один роз'єм LAN (RJ45). Робота локальної підсистеми реалізована контролером Intel WGI217 V.

Роз'єми і колодки для підключення

Крім перерахованих вище роз'ємів на задню панель плати виведені наступні роз'єми:

Крім роз'ємів на задню панель виведена кнопка OC Ignition. З її допомогою можна подати напругу на підключені до плати вентилятори і пристрої без включення системи.

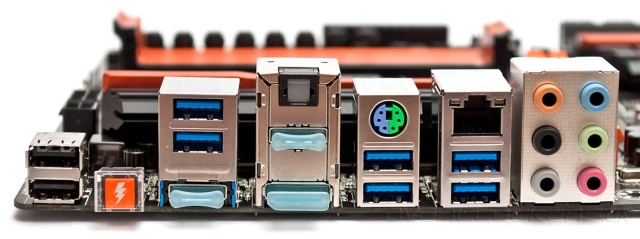

Компонування роз'ємів на задній панелі плати виглядає наступним чином.

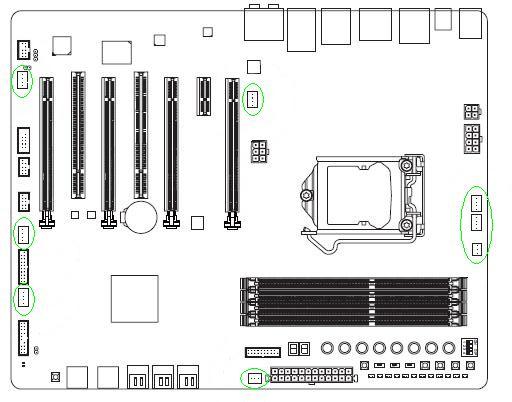

Для підключення вентиляторів системи охолодження на платі розташовані 8 спеціальних колодок, з яких 6 з регулюванням швидкості обертання засобами ШІМ-контролера. Колодки підключення вентиляторів досить грамотно розташовані на друкованій платі, що дозволить організувати гарне охолодження всіх компонентів системи.

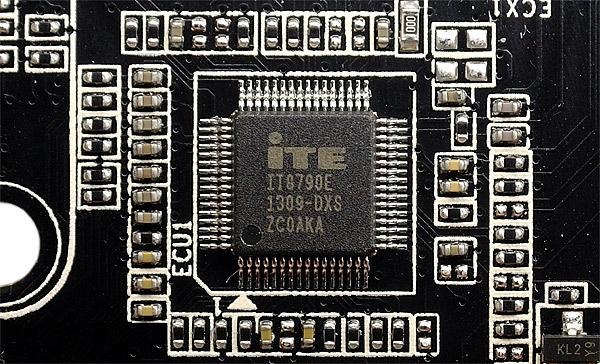

За керування швидкістю обертання вентиляторів відповідає контролер ITE IT8790Е.

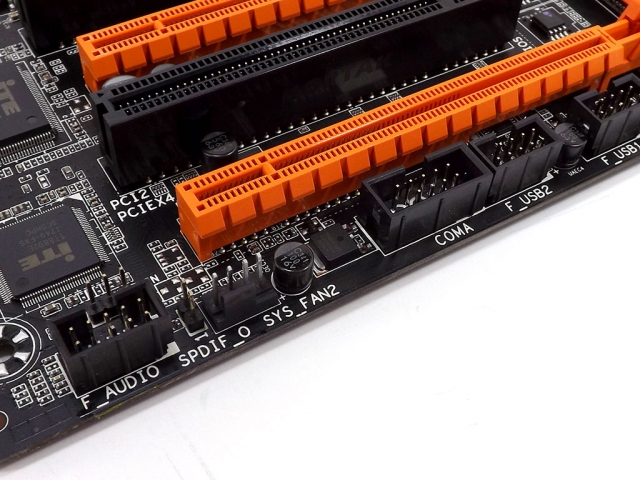

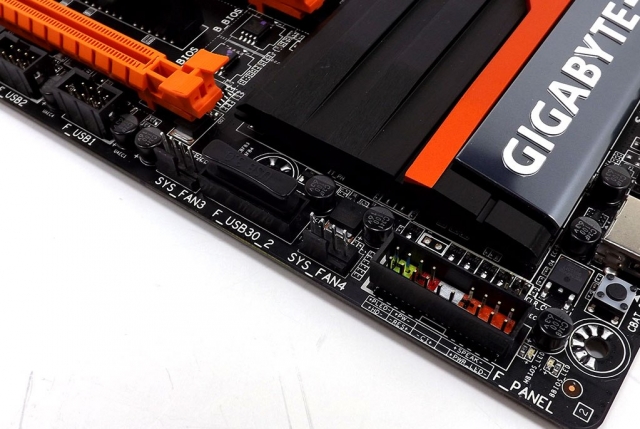

Основна частина колодок для підключення додаткових роз'ємів зосереджена на нижньому краю материнської плати.

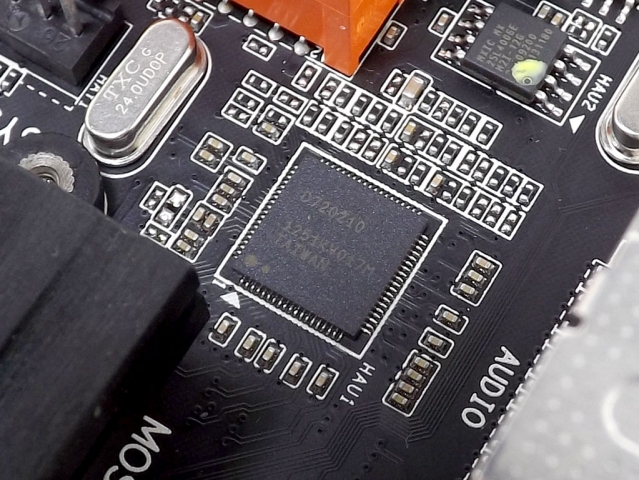

До колодкам на платі можна підключити ще 4 роз'єми USB 3.0 і два роз'єми USB 2.0. Роботу всіх роз'ємів USB 2.0 забезпечує набір системної логіки, а для реалізації 10 портів USB 3.0 крім системної логіки ще використовуються два хаба Renesas μPD720210.

Також на платі є одна колодка для підключення COM порту.

Елементи управління

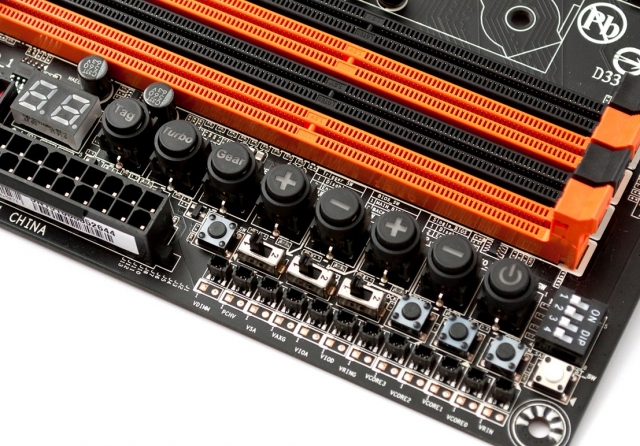

Материнська плата Gigabyte GA-Z87X-OC позиціонується як оверклокерське рішення. Тому основна увага інженерів компанії було приділено елементам управління, які відповідають за розгін системи. На відміну від інших материнських плат всі необхідні оверклокеру елементи управління зосереджені в одному місці, а не розкидані по всій друкованій платі. Розташовані вони на правому верхньому краї материнської плати.

Праворуч індикаторів POST кодів розташований ряд великих кнопок. З нього і почнемо знайомство з елементами управління. Визначимося з функціями, покладеними на дані кнопки. Почнемо з ближньої до індикаторів POST кодів кнопки:

Кнопка «Tag» дозволяє завантажити настройки BIOS попередньо збережені користувачем в однойменному профілі;

Кнопка «Turbo» відповідає за автоматичний розгін процесора і модулів оперативної пам'яті;

Кнопка «Gear» встановлює значення кроку при зміні частоти системної шини (BCLK). Має два значення: 0,1 МГц і 1 МГц;

Далі йдуть кнопки, які дозволяють змінювати частоту системної шини і множник центрального процесора. Замикає цей ряд кнопка «Power», яка відповідає за харчування всієї системи.

Праворуч зазначених кнопок розташований мікроперемикач, що дозволяє вибірково відключати слоти PCI Express х16.

Нижче розташований ще один ряд елементів управління, що складається з 4 кнопок і 3 мікропереключателей.

Розглянемо і їх по порядку:

«Clear CMOS» - кнопка скидання параметрів BIOS;

Мікроперемикач «TGR» - дозволяє перемикатися на льоту між режимом розгону і звичайним режимом роботи;

Мікроперемикач «BIOS SW» - відповідає за вибір мікросхеми BIOS для завантаження системи;

Мікроперемикач «Select BIOS» - відповідає за включення / відключення режиму Dual BIOS;

«Setting Lock» - кнопка, що відповідає за запам'ятовування останніх «вдалих» налаштувань розгону. Параметри не скинуться навіть після обнулення BIOS;

«Direct to BIOS» кнопка, що відповідає за автоматичний вхід в меню налаштувань BIOS;

«Memory Safe» кнопка, що відповідає за запуск системи після невдалого розгону модулів оперативної пам'яті;

Кнопка «Reset» - перезавантаження системи.

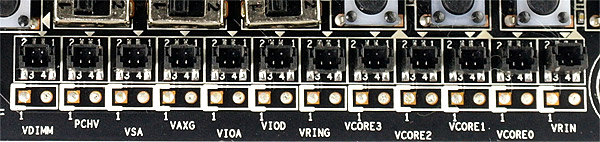

Нижче кнопок і перемикачів, що відповідають за управління процесом розгону, розташовані роз'єми і контактні площадки. Вони служать для виміру напруги живлення на основних вузлах системи.

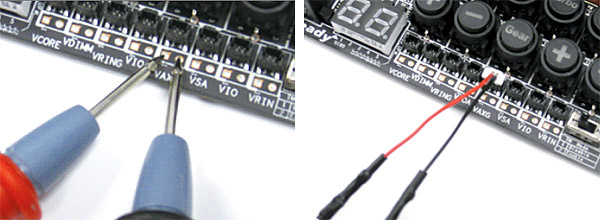

Роз'єми і майданчики дублюють один одного, тому користувач може вибрати, де йому зручніше проводити виміри на майданчиках або на роз'ємах за допомогою перехідників з комплекту поставки.

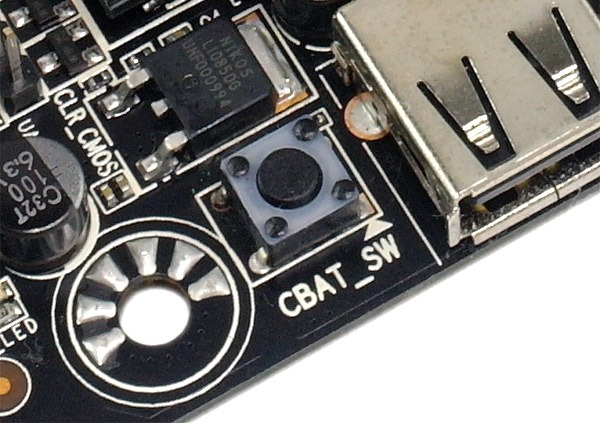

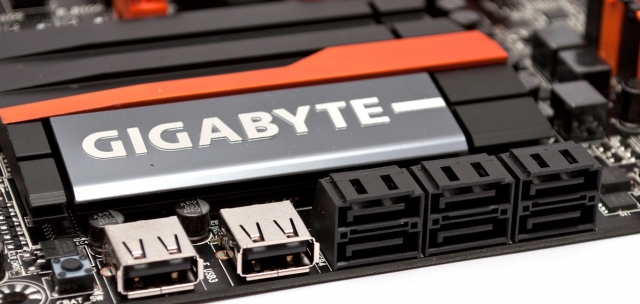

Нижче роз'ємів SATA розташований ще ряд елементів, який може стати в нагоді при розгоні системи. Це два роз'єми USB 2.0 і кнопка «Clear Battery».

Натискання цієї кнопки імітує витяг батарейки, що може знадобитися при поверненні системи в початковий стан після невдалого розгону.

Як бачимо, не кожна оверклокерская материнська плата може похвалитися таким великим набором елементів управління розгоном.

Підсистема живлення

Хороший оверклокерьский потенціал материнської плати залежить не тільки від великого набору елементів управління. Важливу роль також відіграють підсистема харчування і її система охолодження.

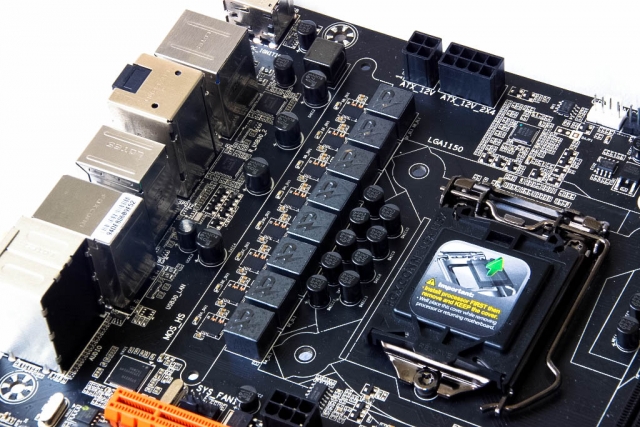

Підсистема живлення центрального процесора складається з 8 фаз.

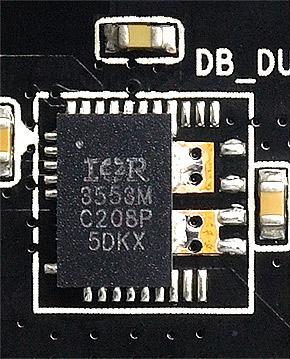

У підсистемі харчування застосовується високоякісна елементна база (твердотільні конденсатори і дроселі з феритовими сердечниками). В якості силових елементів в ланцюзі живлення процесора використовуються збірки виробництва International Rectifier IR3553M складаються з польових транзисторів і драйвера.

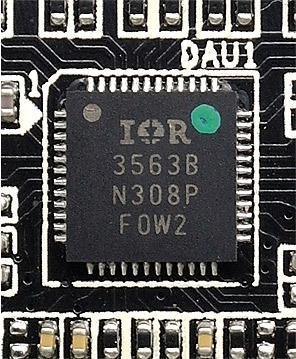

В якості керуючого контролера використовується мікросхема IR3563, теж виробництва International Rectifier.

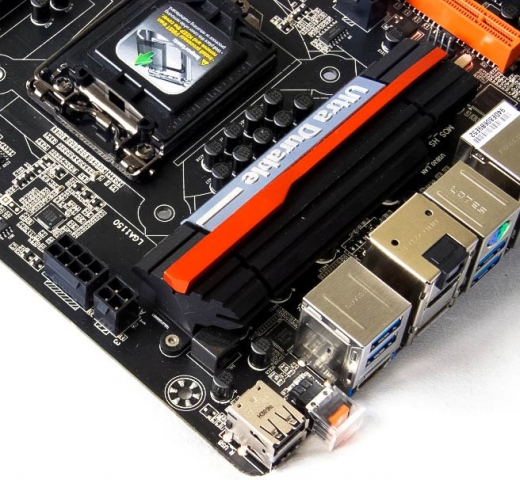

Він оснащений технологіями енергозбереження та може відключати невикористані в просте фази харчування. Ланцюг живлення модулів оперативної пам'яті складається з двох фаз для управління, якими використовується контролер IR3570А. Напруга харчування центрального процесора подається на материнську плату через два роз'єми: 8-pin і 4-pin.

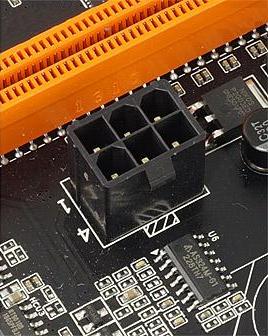

Контакти даних роз'ємів теж мають золоте напилення. Для харчування інших компонентів плати використовується основний роз'єм 24-pin і один допоміжний - 6-pin. Додатковий роз'єм 6-pin призначений для подачі напруги на роз'єми PCI Express х16 в разі організації масиву з відеокарт. Роз'єм розташований над першим слотом PCI Express х16.

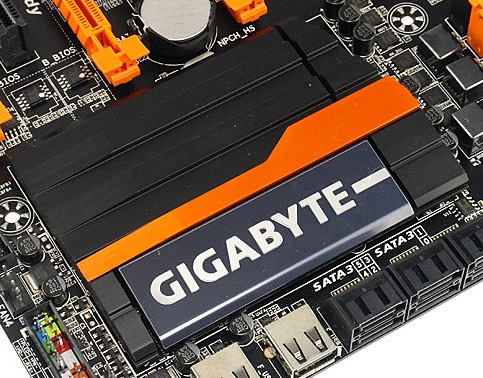

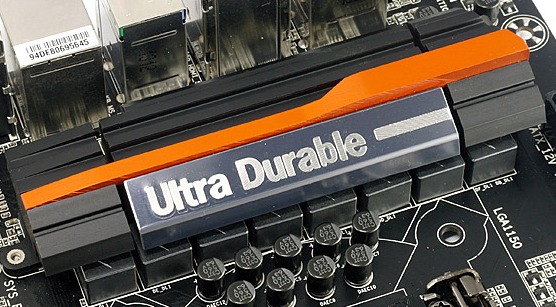

Система охолодження материнської плати складається з двох радіаторів. Перший встановлений на чіпсеті, другий встановлений на силові елементи в ланцюзі живлення процесора. Кольорове оформлення радіаторів виконано в єдиному для плати стилі з написами «GIGABYTE» і «Ultra Durable».

UEFI BIOS

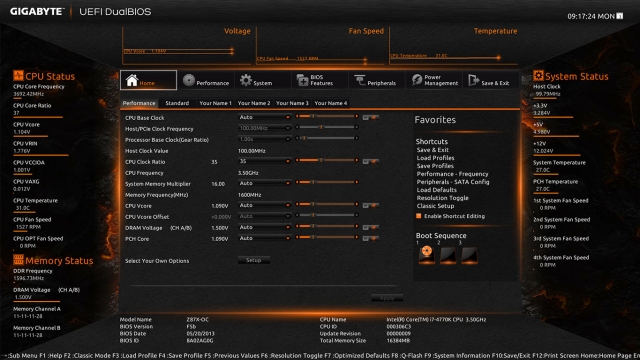

Кольорове оформлення UEFI BIOS виконано в єдиному з материнською платою стилі з переважанням чорного і оранжевого кольорів. BIOS адаптований під дозвіл монітора 1920 х 1080 пікселів. Управління та налаштування можна здійснювати як за допомогою клавіатури, так і за допомогою миші.

BIOS розділений на наступні розділи:

Тестування

На материнської плати Gigabyte GA-Z87X-OC була зібрана тестова система з наступними комплектуючими:

Центральний процесор Intel Core i7-4770K 3500 MHz;

Модулі оперативної пам'яті Corsair DDR3 2x8 GB PC-19200 2400 MHz;

Відеокарта Gigabyte Radeon HD7950;

Жорсткий диск Kingston 480GB SSD 2.5"

Блок живлення Chieftec Navitas GPM-850C 850W;

Монітор LG 23EA63V-P.

Спочатку були перевірені можливості материнської плати по розгону центрального процесора і модулів оперативної пам'яті в автоматичному режимі. Материнська плата надає два варіанти автоматичного розгону системи. Перший варіант - натисканням кнопки «Turbo». Другий варіант - зміна параметра Performance Upgrade в BIOS материнської плати. Після натискання кнопки «Turbo» на материнській платі частота центрального процесора збільшилася до 4300 МГц. Частота модулів оперативної пам'яті збільшилася з 1600 МГц до 1866 МГц. Далі розгін здійснювався шляхом зміни параметра Performance Upgrade. При максимальному значенні (100% Upgrade) номінальна частота процесора збільшилася до 4500 МГц. Модулі оперативної пам'яті заробили на частоті 2133 МГц. Після чого дана система розганяла «вручну». Максимально стабільна частота центрального процесора склала 4700 МГц, а частота модулів 2400 МГц. Така частота центрального процесора була досягнута шляхом збільшення його множника. При розгоні процесора шляхом збільшення системної шини його частота склала 4665 МГц при частоті системної шини - 186,6 МГц. При такій частоті системної шини модулі оперативної пам'яті працювали на частоті 2487 МГц.

Далі були встановлені номінальні частоти роботи всіх компонентів системи, після чого система пройшла тестування в ряді програм.

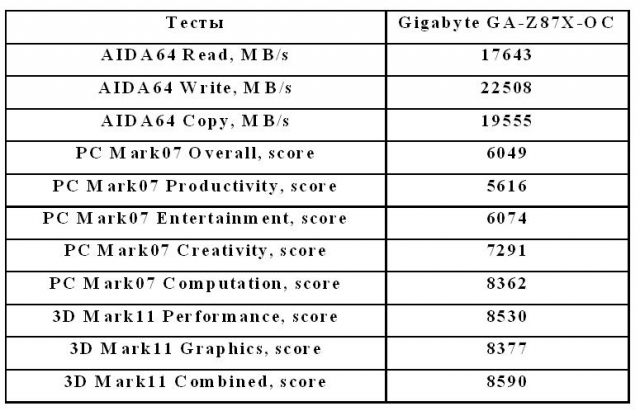

Результати тестування приведу в таблиці.

Висновки

Материнська плата Gigabyte GA-Z87X-OC є хорошим рішенням для оверклокера. Її можливостей цілком вистачить навіть для екстремального розгону з використанням рідкого азоту. Такий великий набір елементів управління розгоном, яким оснащена дана модель, не часто зустрінеш і в більш дорогих рішеннях. При всіх її оверклокерских достоїнства вона ще й відрізняється відносно невисокою ціною. Хоча, така вартість може бути обумовлена ??відсутністю додаткових контролерів, що дещо обмежує її функціональні можливості. Також варто врахувати, що у неї не найкраща аудіопідсистема і немає модуля Wi-Fi. Тому при покупці врахуйте, що основна увага в даній моделі приділено саме процесу розгону.
