Огляд материнської плати Gigabyte GA-Z87MX-D3H

Тайванська компанія «Gigabyte» докладає максимум зусиль в прагненні стати найбільшим постачальником материнських плат на світовому ринку. Основний упор робиться на високу якість і максимально широкий асортимент продукції. Вже згадана системна плата «Gigabyte GA-Z87MX-D3H» є зменшеною до формату «microATX» версією користується підвищеним попитом моделі «Gigabyte GA-Z87X-D3H», володіє стабільно функціонуючим і легким в освоєнні режимом автоматичного розгону процесора і пам'яті. При цьому автоматичний режим дозволяє досягти високих показників, раніше доступних тільки при розгоні вручну, причому, з повним збереженням працездатності всіх енергозберігаючих технологій. Але висока вартість робила «Gigabyte GA-Z87X-D3H» недоступною окремим категоріям споживачів і розв'язання даної проблеми поклали на модель «Gigabyte GA-Z87MX-D3H».

Частина 1. Упаковка і комплектація.

Оформлення коробки повністю витримано в дусі упаковки старшої сестри. На лицьовій стороні розмістили найменування вироби, зображення системи охолодження, оформленої в новому фірмовому стилі, а також логотипи найбільш значущих технологій, на яких виробник вирішив зробити акцент. Велика частина останніх відноситься до фірмового комплексу технологічних рішень під назвою «Ultra Durable 5 Plus».

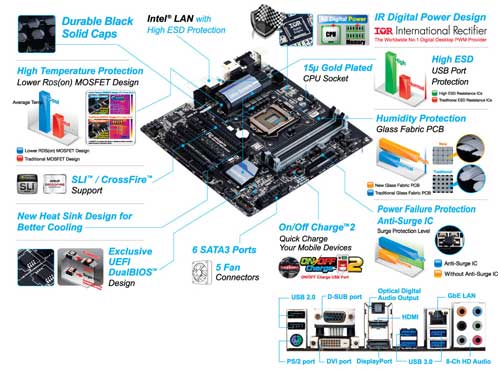

На звороті упаковки, оформленому в білому кольорі, потенційний покупець може коротко ознайомитися з переліком технічних характеристик і окремих особливостей вироби. Тут же представлено зображення самої плати, що дозволяє створити про продукт більш повне уявлення. Зображення внизу дозволить користувачеві мати уявлення про наявність або розташуванні роз'ємів на задній панелі системного блоку.

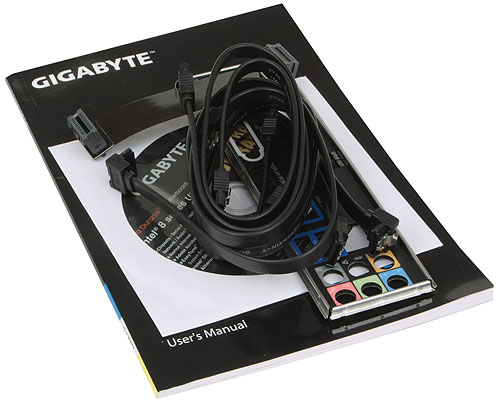

До материнської плати «Gigabyte GA-Z87MX-D3H» додається цілком стандартний для продукту цього цінового діапазону комплект. У нього включені чотири кабелі «SATA III» чорного кольору, спеціально призначених для підключення пристроїв «SATA 6 Гбіт / с». Всі кабелі оснащуються досить зручними металевими клямками. Але два кабелі мають прямі роз'єми відразу з двох кінців, а ще два з одного кінця оснащені Г-подібним роз'ємом, що здорово допомагає при підключенні до нових кошиків для накопичувачів з боковим розміщенням, наприклад, комп'ютерного корпусу Zalman Z9 Plus Black. Також комплект містить заглушку задньої панелі роз'ємів «I / O Shield» з додатковим кольоровим маркуванням роз'ємів, гнучкий місток для об'єднання пари відеокарт в режимі «NVIDIA SLI», інструкцію по збірці, керівництво користувача, DVD-диск з необхідним програмним забезпеченням і драйверами. При комплектуванні «Gigabyte GA-Z87MX-D3H», виробник виявив явно зайву економію, не вклавши фірмову наклейку на системний блок з логотипом компанії. Зате заглушка на задню панель «I / O Shield» має замість застосовувалися раніше видавлених язичків, так і норовлять при монтажі потрапити всередину роз'ємів, м'яку електропровідну прокладку, зовсім не заважає процесу. Комплект поставки цілком достатній для середньостатистичної конфігурації, тому докуповувати якісь відсутні компоненти переважній більшості власників не доведеться.

Частина 2. Конструктивні особливості.

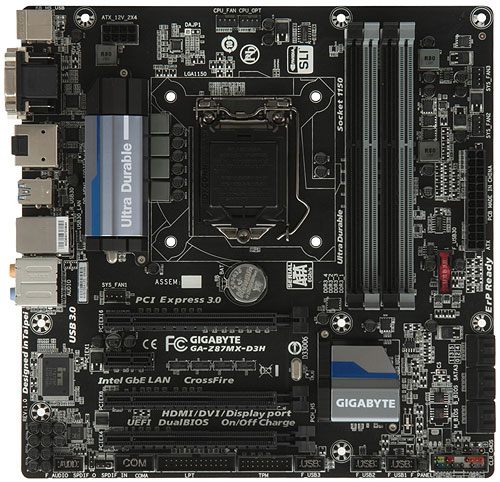

Виріб оформлено в новому фірмовому дизайні компанії «Gigabyte», розробленому спеціально для сегмента системних плат. За задумом виробника текстоліт з товстим шаром чорного лаку, конденсатори вугільного кольору і роз'єми «чорніше ночі» повинні надати продуктам солідності. Але в реальності ця плата, як і більша частина асортименту компанії в даному сегменті ринку, виглядає досить блідо. І навіть радіатори з сріблясто-синіми накладками великого впливу на одержуване глядачем візуальне враження не роблять.

Системна плата «Gigabyte GA-Z87MX-D3H» призначена для центральних процесорів нового покоління з роз'ємом «Socket 1150». Базування на наборі мікросхем «Intel Z87» забезпечує їй підтримку чотирьох роз'ємів для модулів оперативної пам'яті стандарту «DDR3» загальною ємністю до 32 Гб. Цього цілком достатньо для більшості користувачів, але конкуруючі рішення від «АМD» дозволяють встановити вдвічі більший обсяг ОЗУ. Фірмовий комплекс технологічних рішень «Ultra Durable 5 Plus» має на увазі використання надійних твердотільних конденсаторів благородного чорного кольору, які прослужать не менше десяти тисяч годин. Додатковий вологозахисний шар захистить виріб в разі надмірного зволоження повітря в приміщенні і при різкому перепаді температур в зимовий період. Функція захисту від блискавок дасть можливість, у разі гострої необхідності, залишити комп'ютер включеним під час грози. Функція захисту від електростатичних розрядів не дозволить вийти з ладу чутливим до них живлення плати. Функція захисту від коротких замикань особливо актуальна для зношених вітчизняних електромереж. Фірмова технологія «Ultra Performance» передбачає використання в цифрових перетворювачах харчування плат PWM-контролерів і регуляторів напруги «PowIRstage» від компанії «International Recifier». Технологічне рішення під назвою «Ultra Cool» передбачає новий дизайн радіаторів, що гарантує більш ефективне охолодження ключових компонентів системи. Технологія «Ultra Safe» забезпечує підвищену надійність материнської плати при несприятливих умовах експлуатації. У спадщину від моделі «Gigabyte GA-Z87X-D3H» молодшій сестрі дісталася і фірмова технологія «Ultra USB3 +», яка забезпечувала повнорозмірною моделі відразу десять портів «USB 3.0». Але розробники вирішили для додання «Gigabyte GA-Z87MX-D3H» більш демократичних вартісних характеристик, видалити два вбудованих хаба «Renesas uPD720210», а тому кількість портів «USB 3.0» обмежили шістьма, реалізованими за допомогою вбудованого набору логіки. Кожен порт «USB 3.0» забезпечений окремим запобіжником, тому в разі виходу з ладу будь-якого з них, інші продовжать функціонувати в штатному режимі.

Для охолодження четирёхфазного стабілізатора передбачений окремий радіатор з гвинтовим кріпленням. Такий же радіатор закріплений на мікросхемі набору логіки, яка забезпечує функціонування шести портів «SATA III», що володіють пропускною спроможністю 6 Гбіт / с. Розробники вирішили відмовитися від застосування додаткових контролерів для підключення накопичувачів, що обмежує їх кількість, але забезпечує більш стабільне функціонування незалежно від реалізованих рішень. Також це дозволяє уникнути втрати швидкості, що виникає внаслідок застосування сторонніх розробок. Шість роз'ємів «SATA III» навмисно розташовуються паралельно текстоліту, щоб не перекривався доступ до портів довгими графічними акселераторами. Дискова підсистема підтримує організацію RAID-масивів рівнів 0, 1, 5 і 10.

Два роз'єму «PCI Express 3.0 x16» ділять між собою процесорні лінії «PCI-E», що дозволяє власнику задіяти режими «NVIDIA 2-Way SLI» або « AMD 2-Way CrossFireX »для підсумовування продуктивності встановлених відеоадаптерів. Це дійсно корисна функція, тому що дозволяє тандему відеоакселераторів «Palit GeForce GTX760 2048Mb GDDR5 1072Mhz» перевершити одиночний графічний акселератор MSI GeForce GTX780 3072Mb GDDR5 954MHz практично у всіх ресурсномістких комп'ютерних іграх в середньому на двадцять п'ять відсотків. У разі необхідності можна задіяти і третій роз'єм «PCI Express x16», але він використовує чіпсетний лінії «PCI-E», а тому обмежений режимом «x4». Для обслуговування карт розширення призначений роз'єм «PCI Express 2.0 x1». Якщо використовувати стандартні параметри, то інтегроване в процесор графічне ядро ??не відключатиме навіть в тому випадку, коли власник додатково встановить дискретний відеоакселератор. Дана особливість не призводить до падіння загальної продуктивності комп'ютера, так як вбудована в процесор графіка не вимагає ніяких додаткових ресурсів, крім виділеного їй користувачем деякого об'єму оперативної пам'яті. До того ж при відсутності навантаження вбудована графіка автоматично знижує частоту і напругу, тому несуттєво впливає на загальний показник енергоспоживання системи. Спільне функціонування вбудованого в процесор відеоядра і окремо встановлюється відеокарти не призводить до втрати стабільності системи і не викликає яких-небудь проблем. Тому розробники не рекомендують відключати інтегроване в процесор відеоядро, так як в такому режимі зміниться частота роботи кеш-пам'яті, а також впаде загальна продуктивність графічної підсистеми.

Для підключення вентиляторів на борту «Gigabyte GA-Z87MX-D3H» передбачено п'ять роз'ємів, причому всі вони мають чотири контакту, але здатні керувати і Трьохконтактний вентиляторами. Два таких роз'єми призначені для вентиляторів системи охолодження центрального процесора, що може стати в нагоді і в разі використання рідинної системи охолодження, де необхідно підключити вентилятор і помпу. У процесі регулювання користувачеві можуть стати в нагоді встановлені режими «Normal» або «Silent» і можливість встановити необхідну швидкість обертання вентиляторів в ручному режимі. Управління здійснюється одночасно для обох процесорних вентиляторів, що зручно при наявності популярних нині охолоджуючих систем з двома вентиляторами.

Фірмової рисою материнських плат тайваньського виробника є технологія «DualBIOS». Вона має на увазі наявність відразу двох мікросхем «BIOS», тому в разі вірусної атаки або збою в процесі прошивки, автоматично замінює вміст основної мікросхеми на інформацію, зашиту виробником в надра резервної. Крім звичного послідовного «COM-порту», ??виробник прийняв рішення наділити виріб і застарілим, але ще за необхідне для деяких категорій споживачів паралельним портом «LPT».

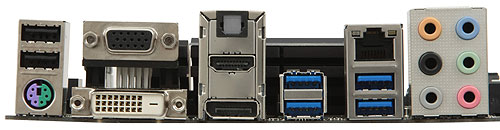

Виробник наділив задню панель двома портами «USB 2.0», а реалізацію ще шести передбачив у вигляді трьох внутрішніх роз'ємів для підключення додатково придбаних планок. І дійсно, цей стандарт вже досить застарів і втратив колишню актуальність, а тому їм вирішено було пожертвувати заради більшої кількості портів нового покоління «USB 3.0» з роз'ємами синього кольору, яких реалізовано чотири. Ще два порти «USB 3.0», десятикратно перевищують порти «USB 2.0» по швидкості, можна вивести за допомогою внутрішнього роз'єму. Всі вони мають підтримку функції прискореної зарядки «On / Off Charge 2». За допомогою універсального роз'єму «PS / 2» можна підключити тільки один пристрій, що може створити труднощі, тому що або миша, або клавіатуру доведеться підключати за допомогою роз'єму «USB» і воно цілком може відмовитися функціонувати без завантаження драйверів, наприклад, в «BIOS» . Материнська плата «Gigabyte GA-Z87MX-D3H» наділена відеовиходами «D-Sub», «DVI-D», «HDMI» і «DisplayPort», котрого більш ніж достатньо для підключення до будь-яких пристроїв виведення зображення. Адаптер локальної мережі базується на гігабітному контролері «Intel WGI217V». Для виведення звуку можна віддати перевагу оптичний роз'єм «S / PDIF» або шість аналогових роз'ємів. Для їх функціонування задіяний популярний у виробників материнських плат восьмиканальний кодек «Realtek ALC892». Його характеристики навряд чи влаштують меломанів, але переважній більшості пересічних користувачів цілком підійдуть.

До недоліків плати можна віднести відсутність кріплення нижнього боку її правого краю, що може привести до виходу з ладу в процесі монтажу. На щастя, у даній моделі провисає лише невеликий фрагмент плати, а й більшість правого краю, як в моделях Gigabyte GA-B85M-D3H s1150 mATX або Gigabyte GA-Z87-D3HP s1150 mATX. Але все одно бажано в процесі підключення розташованих в цьому місці елементів підтримувати правий нижній кут PCB, щоб не допустити перегину друкованої плати і пошкодження текстоліту. Зате міцна металева пластина з тильного боку процесорного роз'єму надійно захистить текстоліт від прогину в результаті зайвих зусиль збирача або занадто тугого кріплення системи охолодження центрального процесора.

Нижня частина виробу, традиційно для цього виробника, перевантажена різними елементами. Тут розробники розмістили колодку підключення звукових роз'ємів передньої панелі, Штиркові коннектори підключення входу і виходу цифрового звуку «S / PDIF», роз'єми підключення портів «COM» і «LPT», а також модуля «TPM». Праворуч розробники умістили вже згадувані три роз'єми «USB 2.0», що дозволяють доповнити систему шістьма портами «USB 2.0». А в правий нижній кут PCB встановили роз'єм системної панелі, забезпечивши його кольоровим маркуванням контактів, що позбавляє від помилок в процесі їх підключення.

Частина 3. Результати тестування.

У процесі складання системного блоку на основі материнської плати «Gigabyte GA-Z87MX-D3H» ніяких проблем виявлено не було. Чи не сподобалося тільки застосування виробником застарілої системи кріплень модулів оперативної пам'яті, забезпечених фіксаторами по обидва боки, що робить неможливим подальше їх заміну без вилучення відеокарти. Більш прогресивним варіантом вважається система з одностороннім фіксацією. Зате вдалося легко, як для плати зменшеного розміру, розмістити систему охолодження воістину велетенського розміру Zalman FX100, здатну в пасивному режимі впоратися з найбільш продуктивними центральними процесорами від «Intel».

Виробник зазначає, що відмінністю даної материнської плати є можливість працювати безпосередньо «з коробки». Розробниками вже виставлені всі оптимальні режими і параметри системи. Користувачеві необхідно тільки вручну включити енергозберігаючі технології, адже плата спочатку розрахована на максимальну продуктивність. Хочу зауважити, що побоювання розробників зазнали краху, а тому включення енергозберігаючих технологій ніяк не відбилося на продуктивності і розгінний потенціал вироби. Але в разі виникнення необхідності повернутися до самого початку виставленим розробниками параметрам, потрібно просто скористатися опцією «Load Optimized Defaults» в BIOS.

Моделі центральних процесорів «Intel» з індексом «К» можуть автоматично підвищувати свою продуктивність при включенні опції «K OC». Наприклад, уже згаданий Intel Core i5-4670K з номінальною частотою 3, 4 ГГц шляхом підвищення коефіцієнта множення при повному завантаженні всіх ядер збільшував частоту до рівня в 3,8 ГГц. При навантаженні на три ядра частота підвищувалася до 3,9 ГГц, а при завантаженні одного або двох ядер частота зростала до 4,0 ГГц, що є більш продуктивним варіантом по відношенню до стандартного режиму «Intel Turbo Boost», який обмежує продуктивність на рівні в 3,8 ГГц.

Сподобалася також реалізація режиму розгону без збільшення напруги. Досить увійти в BIOS, і для параметрів «CPU Vcore» і «CPU Vcore Offset» задати замість «Auto» значення «Normal», в результаті чого в процесі розгону напруга не будуть автоматично збільшуватися. При цьому збережеться працездатність всіх енергозберігаючих технологій, а напруги будуть знижуватися при малому навантаженні на центральний процесор. Як і на старшої моделі «Gigabyte GA-Z87X-D3H» частота процесора «Intel Core i5-4670K» склала значні 4,5 ГГц, а рівень напруги залишився на незмінному рівні в 1,150 Вольт. У просте процесор знижував частоту до 0,8 ГГц, при цьому рівень напруги падав до позначки в 0,708 Вольт. Тільки потрібно не забути відключити технологію протидії падінню вхідної напруги на процесорі з назвою «CPU VRIN Loadline Calibration» і включити збалансований режим роботи перетворювача живлення процесора за допомогою параметра «PWM Phase Control». При цьому продуктивність зросте досить суттєво, що можна помітити при виконанні обчислювальних функцій. Але в ресурсномістких комп'ютерних іграх зростання продуктивності не відбувається навіть при використанні відеоадаптера Palit GeForce GTX770 2048Mb GDDR5 1150Mhz. Тому розгін процесора для таких ігор неактуальний, якщо немає достатньо продуктивної відеокарти рівня MSI GeForce GTX780 3072Mb GDDR5 954MHz. Хоча замість неї я рекомендую зв'язку з двох Gigabyte GeForce GTX760 2048Mb GDDR5 1085Mhz, що забезпечують істотно більшу продуктивність. Процесорам «Haswell» більш підходить розгін без підняття напруги, так як вони неадекватно реагують на його збільшення. Як тільки інтегрований стабілізатор напруги зауважує внесені користувачем зміни, то при появі навантаження починає різко піднімати напругу, що не тільки підвищує тепловиділення, але і може призводити до перегріву процесора при використанні бюджетних моделей систем охолодження, подібних Zalman CNPS10X Performa. При розгоні з використанням режиму фіксованого напруги процесор розганяється до 4,5 ГГц при незмінній напрузі на ядрах в 1,150 Вольт і перегріву не відбувається.

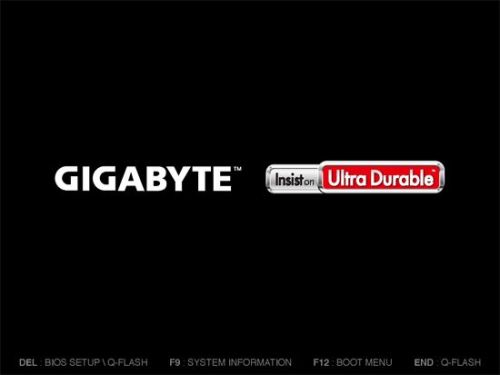

При старті системи на монітор виводиться досить звичний для шанувальників материнських плат «Gigabyte» фірмовий «Екран вітання». У числі його функцій є і нагадування користувачеві про гарячі клавіші. Для входу в BIOS необхідно натиснути клавішу «Del». Кнопка «F9» демонструє системну інформацію. Кнопка «F12» дозволить вибрати джерело завантаження. Клавіша «End» служить для запуску вбудованої утиліти оновлення прошивки під назвою «Q-Flash». При необхідності, висновок «Екрану привітання» можна легко відключити в BIOS і тоді користувачеві буде продемонстрований логотип «AMI». Інформація про проходження стартової процедури навмисно відключена виробником. Адже системна плата «Gigabyte GA-Z87MX-D3H» стартує настільки швидко, що користувач просто не встигає прочитати необхідну інформацію. Додаткове прискорення старту системи можна додати за допомогою опції «Fast Boot» в BIOS.

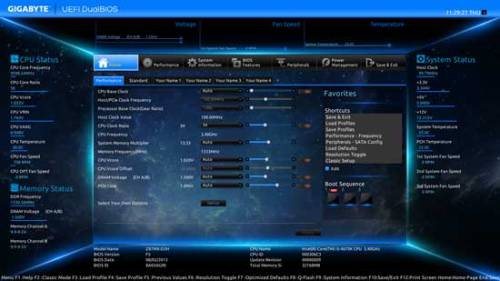

Хоча BIOS материнської плати «Gigabyte GA-Z87MX-D3H» створений на базі широко розповсюдженого продукту від «AMI», він надає користувачеві набагато більш широкі можливості з налаштування свого зовнішнього вигляду. Виробник пропонує споживачеві якийсь базовий набір для зміни напруги, частоти, коефіцієнта множення і багатьох інших параметрів. Користувач може їх змінити, керуючись виключно власними потребами. Детально настільки чудово функціонує BIOS я вже описував на прикладі повнорозмірною материнської плати Gigabyte GA-Z87X-D3H s1150 ATX, тому зараз зупинюся лише на його деяких унікальні особливості.

Якщо натиснути правою кнопкою миші на екрані і вивести список розділів під назвою «Shortcuts», то можна легко внести в них будь-які зміни.

Рекомендую відразу в опції «Background Wallpaper» замінити стандартний стартовий фон «Nebula», на якому погано помітні символи, про всяк випадок, оформлений в темній і однорідної кольоровій гамі. Це може бути вбудований стартовий фон «Pitch Dark» або відповідна наведеними вимогами власна фонова картинка, завантажена з будь-якого підключається накопичувача. Можна також змінити стартову сторінку в BIOS на більш підходящий варіант, а для кращого сприйняття негайно відрегулювати її дозвіл. Задати стартову сторінку допоможе опція «Start-up Page», а опція «Display Policy» змінить стартове дозвіл. Для переходу в класичний варіант BIOS можна скористатися спеціально для цього призначеної опцією «Working Environment». При цьому слід пам'ятати, що класичний BIOS наділений тими ж можливостями, що притаманні його більш сучасного варіанту «Dashboard». Відмовитися від класичного зовнішнього вигляду BIOS можна натисканням на клавішу «F2».

Розробник прийняв рішення віднести опції для тонкої настройки продуктивності і автоматичного розгону системи в окремі підрозділи. Є підрозділи, призначені для зміни параметрів процесора, оперативної пам'яті і напруг. Причому кожен з них, в свою чергу, розділений на окремі сторінки конкретної спрямованості. Наприклад, підрозділ для зміни параметрів напруги має окремі сторінки налаштування цифрової системи живлення, а також процесора, логіки і пам'яті. Подібне рішення - це величезний плюс для користувача, адже відтепер немає потреби переглядати довгі переліки параметрів. Можна просто відкрити конкретну сторінку і виявити невеликий перелік, зібраний розробниками з усіх наявних опцій для регулювання необхідних на даному етапі користувачеві параметрів. Більш того, розробники забезпечили користувача всілякої додатковою інформацією, що відноситься до регульованих їм на даній сторінці параметрам. Це дозволяє користувачеві відразу бути в курсі змін, отриманих в результаті здійснених ним коригувань.

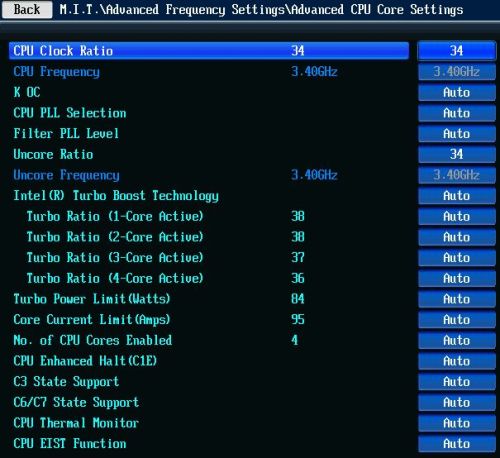

Наприклад, в підрозділі «Advanced Frequency Settings» результати зміни частот і множників в режимі реального часу коригують цілий ряд інформаційних параметрів. Те ж можна сказати і про підрозділі для автоматичного розгону пам'яті, де новий параметр «Memory Overclocking Profiles» одним клацанням комп'ютерної мишки дозволяє вибрати відповідний для використовуваних на конкретній конфігурації модулів оперативної пам'яті комплекс значень, що складається з передбачених для неї частот, таймінгів і напруг. Причому, при зміні користувачем частотних характеристик оперативної пам'яті, показники затримок будуть виставлятися системою автоматично і негайно відображатися в інформаційних параметрах. Також інформаційні параметри про поточні напружених, температурах і швидкості обертання вентиляторів можна дізнатися в спеціальному підрозділі «PC Health Status».

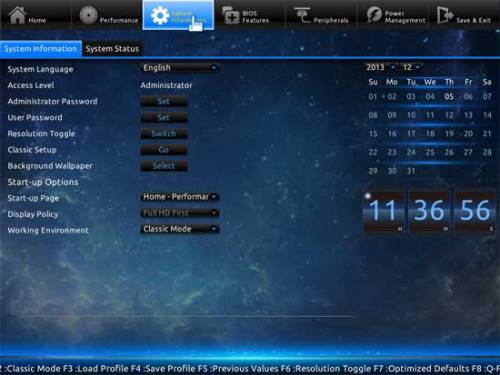

Розділ «System Information», аналогічні наведеним «Standard CMOS Features» із застарілих версій BIOS. Він повідомляє власника материнської плати «Gigabyte GA-Z87MX-D3H» різні відомості про систему. До того ж тут користувач можемо змінити дату і час, а також мову інтерфейсу. За допомогою розділу «BIOS Features» користувач регулює черговість опитування завантажувальних пристроїв і наявність картинки при старті. В цьому розділі виробник розмістив і функції управління віртуалізацією. Тут же можна призначити пароль доступу.

Розділ «Peripherals» управляє роботою периферійних пристроїв і додаткових контролерів. Також тут проводиться настройка параметрів, що відносяться до технологій «Intel Rapid Start» і «Intel Smart Connect».

Розділ «Power Management» регулює параметри енергозбереження та харчування системи.

Опції «CPU Upgrade» і «Performance Upgrade» можуть розігнати процесор і інші компоненти системи в автоматичному режимі, що значно полегшить реалізацію даного процесу недосвідченим користувачам. До того ж ці опції досить зручні у використанні і чудово справляються з поставленими завданнями.

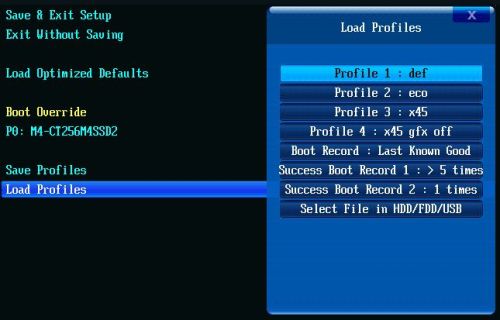

Розділ «Save & Exit» тепер не тільки запам'ятовує зроблені користувачем зміни, виходить з BIOS без збереження або завантажує настройки за замовчуванням. Відтепер основною його функцією стає робота з профілями налаштувань BIOS. Як і аналогічний розділ в надрах BIOS старшої сестри, він має найширші можливості по збереженню або завантаженні восьми різних профілів налаштувань. При цьому кожному профілю можна задати відповідну назву, розмістити на зовнішніх носіях або завантажити з них. Розробники передбачили також автоматичну систему збереження кожного поточного набору налаштувань, з якими було вироблено успішне проходження процедури старту системи. Причому для кожного набору налаштувань система підраховує загальну кількість вдалих стартів і згодом можна на їх основі визначити найбільш популярний або працездатний профіль, щоб використовувати його в якості стартового варіанту.

Вбудована утиліта оновлення прошивок під назвою «Q-Flash» може бути викликана натисканням клавіші «F8» в BIOS. Величезним її перевагою перед продукцією конкурентів є можливість перед прошивкою зберегти поточну працездатну версію прошивки на випадок збою.

Частина 4. Висновки.

Материнська плата «Gigabyte GA-Z87MX-D3H» створена на основі довговічною і якісної компонентної бази. Вона має прекрасно пророблений дизайн, зручну компоновку і вельми широкий набір можливостей. Її перевагою перед конкуруючими рішеннями є зручний і легкий в освоєнні BIOS з вражаючим набором різних функцій. Плата стабільно функціонує як в номінальному режимі, так і в розігнаному стані, а також дозволяє користувачеві буквально «натисненням однієї кнопки» здійснити автоматичний розгін компонентів системи з повним збереженням працездатності енергозберігаючих технологій. Вона повністю відповідає вимогам ентузіастів розгону, фанатів комп'ютерних ігор, офісних і домашніх користувачів, тому стане відмінним вибором для самого широкого кола завдань. Фактично системна плата Gigabyte GA-Z87MX-D3H є більш компактним і доступним варіантом старшої сестри «Gigabyte GA-Z87X-D3H». Але за це доводиться розплачуватися відсутністю кріплення в правому нижньому кутку PCB, що призводить до його провисання і може стати причиною виходу вироби з ладу. Тому користувачам, не обтяженим жорсткими вимогами до компактності і вартості продукту, рекомендується розглянути в якості покупки модель Gigabyte GA-Z87X-D3H s1150 ATX, такої вади не має і прекрасно себе показала в умовах реальної експлуатації.

Переваги: ??

1. Можливість регулювання обертів п'яти вентиляторів як з чотирма, так і з трьома контактами.

2. Можливість синхронної настройки швидкості відразу для двох процесорних вентиляторів.

3. Можливість підключення до 6 пристроїв «USB 3.0» або «SATA III».

4. Два роз'єму «PCI Express 3.0 x16» з підтримкою «NVIDIA SLI» і «AMD CrossFireX».

5. Всі необхідні відеовиходи стандартів «D-Sub», «DVI-D», «HDMI» і «DisplayPort».

6. Дизайн радіаторів з високою ефективністю охолодження.

7. Відмінно продумана і прекрасно реалізована тривимірна версія «UEFI BIOS» з широкими можливостями налаштування і обширною системою профілів.

8. Можливість створити шість власних варіантів компонування елементів «UEFI BIOS».

9. Автоматичне ведення статистики вдалих стартів системи для кожного набору налаштувань.

10. Будь-яку сторінку «BIOS» можна зробити стартовою.

11. Завдяки наступності назв розділів і розташування в них елементів, тривимірна версія «UEFI BIOS» даної материнської плати не вимагає освоєння.

12. Спеціальна функція дозволяє швидко і легко прошити плату прямо з «Інтернету» в повністю автоматичному режимі.

13. Натискання однієї клавіші повертає «BIOS» звичний класичний вид.

14. Автоматичне відновлення «BIOS» при невдалому оновленні або вірусній атаці.

15. Захист від вологи, блискавок, замикань, перегріву і електростатичних розрядів.

16. Висока якість виготовлення і надійність елементної бази.

17. Високий розгінний потенціал при повному збереженні працездатності всіх енергозберігаючих технологій.

18. Відмінно реалізований режим автоматичного розгону процесора і всієї системи.

19. Зручний режим автоматичного розгону оперативної пам'яті з вбудованими профілями частот, таймінгів і напруг для кожної конкретної моделі провідних виробників.

20. Досить демократична вартість для вироби з настільки великим списком позитивних якостей.

Недоліки:

1) Відсутність кріплення в правому нижньому куті плати, що приводить до його провисання, що може стати причиною виходу вироби з ладу.

2) Похмурий і безликий зовнішній вигляд упаковки і самого виробу.

3) Один роз'єм «PS / 2» на задній стінці для підключення мишки або клавіатури.

Особливості:

I. Компактні розміри.

II. Максимальний об'єм оперативної пам'яті обмежений 32 ГБ.

III. Таймінги оперативної пам'яті можна встановлювати одночасно для двох каналів або кожного окремо.
