Огляд материнської плати Gigabyte GA-Z77-D3H

При проектуванні системної плати «Gigabyte GA-Z77-D3H», компанія «Gigabyte» навмисно відмовилася від застосування додаткових контролерів сторонніх виробників, що доставляють масу неприємностей багатьом користувачам конкуруючих рішень в силу своєї нестабільної роботи, а також негативно відбиваються на кінцевій вартості виробу. Завдяки цьому, основна маса рішень, використаних в моделі «Gigabyte GA-Z77-D3H», є перевіреними і добре себе зарекомендували, а конструкція плати спрощена до мінімуму, що негайно відбилося в її ціннику. Тайванський виробник позиціонує розглядається виріб в якості універсального рішення під будь-які завдання користувача. Тому особливий акцент зроблений на автоматиці, яка визначає оптимальні параметри функціонування всіх встановлених компонентів і управляє енергозберігаючими функціями системи.

Частина 1. Упаковка і комплектація.

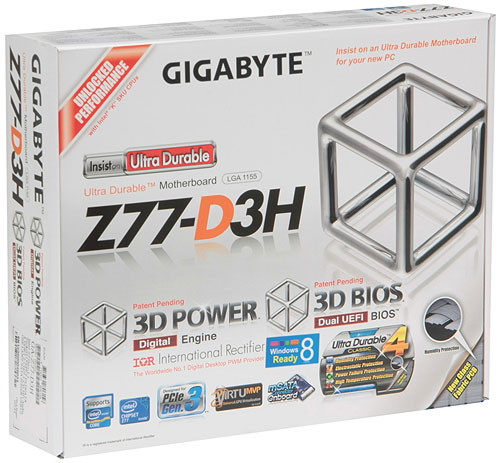

Упаковка материнської плати «Gigabyte GA-Z77-D3H» оформлена в лаконічному стилі, характерному для всієї фірмової лінійки на основі популярного набору логіки «Intel Z77 Express». Коробку з щільного білого картону прикрашають лише назва моделі і стилізовані логотипи впроваджених в продукт передових фірмових технологій.

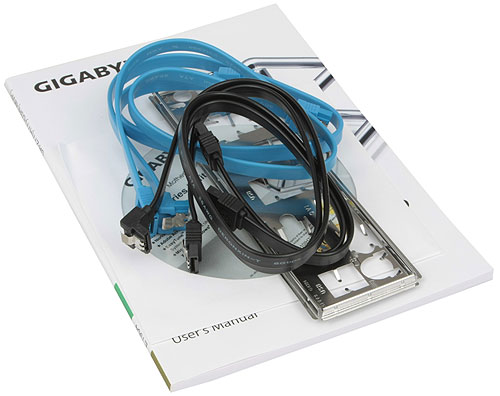

Усередині коробки поміщений антистатичний пакет з системною платою, відокремлений щільним листом картону від наступного вмісту:

1) Кабель «SATA 3» (чорного кольору) з металевою защіпкою і прямим підключенням.

2) Кабель «SATA 3» (чорного кольору) з металевою защіпкою і Г-образним підключенням.

3) Кабель «SATA 2» (блакитного кольору) з металевою защіпкою і прямим підключенням.

4) Кабель «SATA 2» (блакитного кольору) з металевою защіпкою і Г-образним підключенням.

5) Заглушка на задню панель системного блоку.

6) Керівництво користувача.

7) Диск з драйверами і програмним забезпеченням.

8) Фірмова наклейка з логотипом на системний блок.

Комплект доповнений стандартним набором фірмових утиліт від «Gigabyte».

Програма «@BIOS» служить для оновлення прошивки, причому може самостійно знайти і завантажити найсвіжішу версію «BIOS» при наявності підключення до інтернету. Також вона дозволяє записати прошивку на будь-який носій, що корисно для великого парку однотипних системних плат або в якості аварійної версії на випадок збою.

Утиліта «EZ Setup» допоможе задіяти технології «Intel Smart Response», «Intel Rapid Start» і «Intel Smart Connect». Причому, всі зміни в «BIOS» програмою вносяться самостійно, а користувачеві досить відзначити необхідні технології, після чого клікнути «Setup».

Що стосується «USB Blocker», то її призначенням є блокування різних «USB-пристроїв». Ця функція може виявитися надзвичайно корисною для батьків, адже діти так і норовлять підключити флешку до батьківського комп'ютера або ноутбука, а разом з фільмом, записаним на комп'ютері однокласника, цілком можна отримати небезпечний комп'ютерний вірус, тому можливостями даної програми не варто нехтувати.

Спеціальний драйвер «On / Off Charge» розроблений для користувачів мобільних пристроїв, вироблених компанією «Apple». Він дозволяє заряджати «iPhone», «iPad» або «iPod Touch» від настільного комп'ютера приблизно наполовину швидше в порівнянні зі штатними зарядними засобами, що поставляються в комплекті даних пристроїв.

Популярна фірмова утиліта «Xpress Recovery2» надзвичайно корисна. Запускати її необхідно після повної установки операційної системи, драйверів і додатків. Утиліта самостійно зробить образ завантажувального розділу диска на випадок неможливості відновлення системи після збою. При незворотному збої системи достатньо кількох хвилин, щоб повернути операційну систему до початкового робочого варіанту. Утиліта «Xpress Recovery2» досить складна для початківців користувачів, а тому вимагає максимальної концентрації з їх боку. З цієї причини навіть виникли чутки про нібито проблемної роботі даної утиліти, але результати тестування їх повністю спростували. Функціонує «Xpress Recovery2» стабільно, якщо проводити дії в суворій відповідності з інструкцією. На створений утилітою образ користувач може поставити пароль, щоб ніхто сторонній не міг ним скористатися. Всупереч думці, що склалася, це будуть зовсім не віруси, так як є стовідсоткова гарантія, що шкідливі програми не зможуть отримати доступ до цього розділу. Адже образ не видно операційній системі і іншим програмам і утиліт. А доступ до нього можна отримати виключно в режимі запуску «Xpress Recovery2», де зовсім відсутні уразливості, необхідні шкідливим продуктам. Таким чином, ніякі віруси і інші шкідливі об'єкти не в змозі дістатися до створеного образу завантажувального розділу диска, що надає утиліту «Xpress Recovery2» додатковий плюс щодо програмних продуктів, які ведуть запис на «DVD-диски», саме в процесі якої вони і схильні до вірусної атаки.

Утиліта «3D Power» може змінювати відповідні параметри роботи ПК безпосередньо з операційної системи, без необхідності входити в «BIOS». Те ж, але щодо встановлених в системі накопичувачів, проробляє утиліта «Disk Mode Switch». А утиліта «TweakLauncher» дозволяє виставити необхідні частоти, напруги і таймінги оперативної пам'яті. Це дуже зручно на випадок неправильного визначення в автоматичному режимі будь-якого параметра при першому старті персонального комп'ютера.

Програма «LAN Optimizer» допоможе налаштувати мережеве з'єднання на максимальну продуктивність щодо необхідних користувачеві завдань. Програма абсолютно невимоглива до кваліфікації користувача, так як все відбувається в автоматичному режимі, варто тільки вибрати потрібний режим та розставити пріоритети.

Але найбільший інтерес представляє багатофункціональна програма «Easy Tune 6». Вона не тільки ознайомить користувача з інформацією по материнській платі, оперативної пам'яті і центрального процесора, але і дозволить вручну виставити необхідну напругу, частоту або коефіцієнт множення, а також відрегулювати роботу вентиляторів. У програмі є профілі для автоматичного розгону комп'ютера, що значно полегшує роботу новачкам, бажаючим істотно підвищити його продуктивність.

Набір фірмових утиліт, запропонований компанією «Gigabyte», залишив найприємніші враження. Згідно з проведеним опитуванням, існує чимало власників материнських плат тайваньського розробника, яких до їх придбання схилило наявність комплекту добре продуманого і грамотно реалізованого програмного забезпечення.

Частина 2. Особливості конструкції.

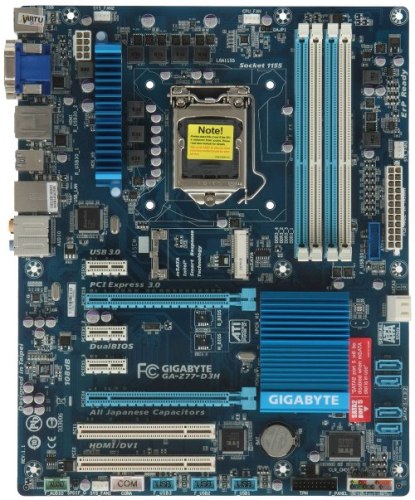

Плата «Gigabyte GA-Z77-D3H» виконана на синьому текстоліті, що характерно для продукції компанії і робить її легко впізнаваною. Виглядає дане рішення набагато краще, ніж вироби з використанням текстоліту чорного кольору, що додає продуктам похмурий зовнішній вигляд і застосовується в системних платах інших розробників, що перешкоджає безпомилкової впізнаваності.

Звертає на себе увагу, що плата зроблена в стандартному, а не скороченому варіанті. Адже останній не має достатньої кількості точок кріплення з правого краю плати, який в результаті висить в повітрі і навіть після невеликого натискання небезпечно прогинається. З цієї причини у мене вийшла з ладу одна з таких укорочених плат Gigabyte GA-Z77-DS3H s1155 ATX. А повнорозмірна модель «Gigabyte GA-Z77-D3H» дозволяє підключати кабелі і шлейфи без ювелірно вивірених зусиль і з меншим ризиком пошкодити виріб.

Приємно також відзначити, що в розглянутій платі кожен елемент представлений своїм кольором, а не вирішене в єдиному ключі з застосуванням виключно чорних тонів. Таке рішення допоможе недосвідченим користувачам визначитися при установці тільки двох планок оперативної пам'яті, так як перший і другий слоти виділені білим кольором, а третій і четвертий - блакитним. Також білим кольором виділили роз'єми живлення процесора і материнської плати, посадочне гніздо твердотільного накопичувача «mSATA» і роз'єми для карт розширення. Блакитним - роз'єми «PCI Express 3.0» / «PCI Express 2.0» для встановлення дискретних відеокарт. Перший з них завжди працює в режимі «x16», а другий забезпечує швидкість не вище «х4». Та й то виключно при задіяної технології «AMD CrossFireX», так як підтримка технології «NVIDIA SLI» в цій материнській платі відсутній. Також користувачеві необхідно пам'ятати, що при установці другої відеокарти роз'єми «PCI Express 2.0 x1» будуть відключені. Звідси можна зробити висновок, що дана материнська плата розроблялася з розрахунку на експлуатацію з однією відеокартою. Адже для шанувальників надпотужних рішень з декількома відеокартами в виробничій лінійці компанії «Gigabyte» передбачені спеціальні версії системних плат, ідеально пристосовані для подібної експлуатації, наприклад, модель «Gigabyte GA-Z77X-UP7», вельми популярна у завзятих комп'ютерних гравців. А ось широкі лапки фіксатора відеоадаптера на моделі «Gigabyte GA-Z77-D3H» дуже сподобалися, так як користуватися ними легко і відеокарта фіксується надійно.

Керувати напругою інтегрованого графічного ядра, як і самого центрального процесора, допомагає фірмова система харчування під назвою «3D Power». З метою недопущення перегріву перетворювача системи харчування, його елементи помістили під невеликий додатковий радіатор, закріплений на пружних засувках. Інший радіатор такого ж відтінку «синій металік» покликаний охолоджувати набір логіки. Для більшої стабільності і кращої притискної сили його зафіксували за допомогою гвинтового кріплення.

Плата виконана згідно фірмової технології «Ultra Durable 4 Classic», яка відмінно зарекомендувала себе на попередніх рішеннях тайванського виробника. З її допомогою системні плати надійно захищені від високих температур, перепадів напруги, статичного розряду і підвищеної вологості. Що стосується мідних провідників подвоєною товщини, то на даному виробі вони відсутні, але це зовсім не привід відмовлятися від покупки, так як їх застосування виправдане тільки на моделях для екстремального розгону, на що даний продукт не орієнтований. Зате подібне рішення позитивним чином позначилося на кінцевій вартості продукту.

Ніяких сторонніх контролерів для обслуговування додаткових портів «SATA» на розглянутій платі немає, тому вона має штатний набір з двох портів стандарту «SATA 3» (SATA 6 Гбіт / с) і чотирьох портів стандарту «SATA 2» (SATA 3 Гбіт / с ). Щоб користувач їх не переплутав, перші зробили в білому кольорі, а другі - в блакитному.

Останнім часом для компанії «Gigabyte» вже стало поганою традицією оснащувати чи не всі свої материнські плати роз'ємом «mSATA». Слід нагадати, що дане рішення зажадає покупки твердотільного накопичувача формату «mSATA», ідентичного за вартістю полноразмерному з підключенням за допомогою «SATA 3», але серйозно програє останньому з точки зору загальної продуктивності системи. Більш здоровою ідеєю буде оснащення системи в якості завантажувального диска «повноцінним» SSD, а для зберігання даних користувача можна доповнити такий ПК ще й ємним жорстким диском. До того ж вибір моделей «mSATA-накопичувачів» вкрай обмежений, що також не надає цьому рішенню популярності. Навіщо тайванський виробник витрачається на реалізацію над найперспективнішого і необхідного рішення, збільшуючи таким чином кінцеву вартість свого продукту і займаючи дорогоцінне місце на системній платі? Роз'єм «mSATA» дійсно дозволяє набагато прискорити роботу вже наявних жорстких дисків за допомогою спеціальної технології кешування інформації під найменуванням «Intel Smart Response». Але у фінансовому плані це буде ідентично покупці повнорозмірного твердотільного накопичувача з підключенням «SATA 3», а тому цікаво тільки тим користувачам, хто не має місця в своєму системному блоці для установки останнього. До речі, в цьому випадку мініатюрний накопичувач може застосовуватися і в якості основного завантажувального пристрою. І саме таке його застосування здається найбільш раціональним, оскільки при інших сценаріях, він істотно програє в швидкості «повноцінним» SSD з підключенням за допомогою «SATA 3».

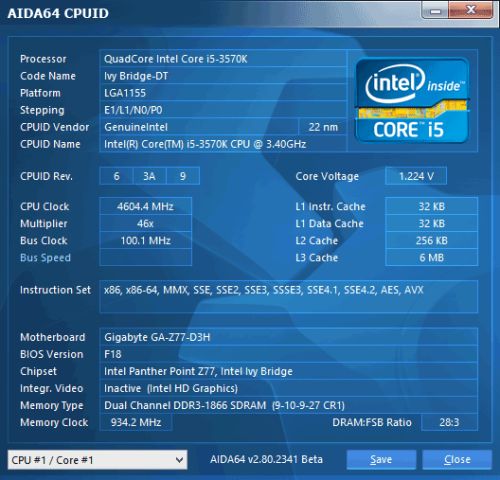

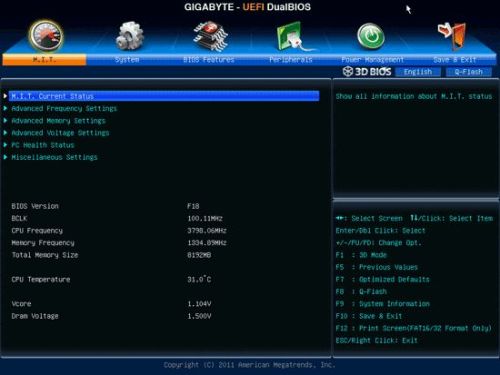

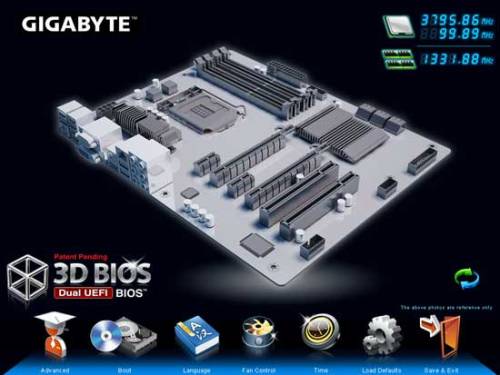

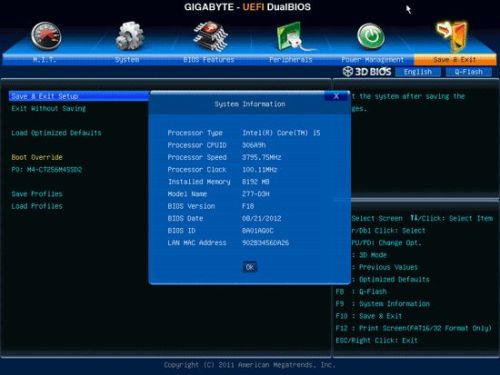

А до хорошим традиціям тайванської компанії слід віднести повсюдне застосування на її материнських платах відразу двох мікросхем «BIOS». І модель «Gigabyte GA-Z77-D3H» в цьому плані не є винятком. Ця фірмова технологія відома як «GIGABYTE UEFI DualBIOS» і дозволяє користувачеві спокійно оновлювати прошивку або експериментувати з параметрами розгону, маючи доступ лише до однієї з мікросхем «BIOS». А друга постійно знаходиться в резерві і автоматично оновлює першу до заводських налаштувань в разі критичного збою.

На платі розведено чотири чотирьохконтактних роз'єму для підключення вентиляторів, які покликані автоматично регулювати швидкість їх обертання, причому можуть це здійснити навіть при трьохконтактного підключенні. Це виділяє плату «Gigabyte GA-Z77-D3H» на тлі переважної більшості конкурентів, для яких подібне недосяжно. Але, на превеликий жаль, реалізувати автоматичне керування обертами вентилятора при трьохконтактного підключенні можливо виключно на процесорному і першому системному роз'ємах.

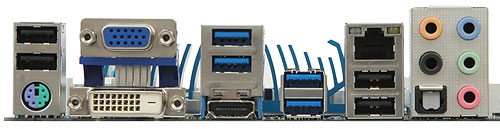

На задній панелі передбачені всі необхідні сучасним комп'ютерним системам порти. Роз'єм «PS / 2» призначений для підключення клавіатури або комп'ютерної мишки. Для власників застарілих версій материнських плат необхідно додати, що до цього роз'єму можна підключити тільки один пристрій.

Для підключення другого пристрою доведеться задіяти порти «USB 2.0», благо їх на задню панель винесли одразу чотири, а ще шість можна підключити до трьох внутрішніх роз'ємів на самій материнській платі. Є і чотири порти стандарту «USB 3.0», які легко дізнатися по синьому забарвленню. Всі вони винесені на задню панель, але ось реалізовані різними способами. Перші два функціонують завдяки сторонньому контролеру «Etron EJ168», а два інших за допомогою набору логіки «Intel Z77 Express». На ній же реалізований ще і внутрішній роз'єм, що дозволяє підключити два додаткових порту «USB 3.0», довівши їх загальну кількість до шести. Хоча краще було б саме ці два порти «повісити» на додатковий контролер. Справа в тому, що окремі моделі комп'ютерних мишей, підключені до портів на сторонньому контролері, переставали працювати під час установки операційної системи. Вирішується ця проблема підключенням подібної комп'ютерної мишки через будь-який порт «USB 2.0».

Також на задній панелі виведені відеовиходи «D-Sub», «DVI-D» і «HDMI». Раджу підключати монітори тільки через роз'єм «DVI-D», так як це найменш проблемний варіант. Можливості «HDMI» поки не дуже затребувані, тому що мало у кого з вітчизняних користувачів знайдеться відповідний контент. А роз'єм «D-Sub» занадто застарів і доданий швидше для статистики, так як старі моделі моніторів, які не мали невибагливого «DVI-D», давно замінені на більш оснащені.

Обов'язковим атрибутом задній панелі сучасних материнських плат є роз'єм для підключення локальної мережі. В даному випадку він гігабітний і побудований на можливостях контролера «Atheros ARL8161».

За реалізацію восьмиканального звуку відповідає кодек «VIA VT2021» за сприяння оптичного «S / PDIF» і п'ятірки аналогових роз'ємів на задній панелі
