Огляд кулера be quiet! Shadow Rock 2

Продукція німецької компанії be quiet! здобула популярність завдяки практично безшумної роботі. Кулер be quiet! Shadow Rock 2 також обіцяє бути тихим, проте наскільки він ефективний в плані охолодження? Відповідь на це питання дає цей огляд.

Упаковка і комплектація

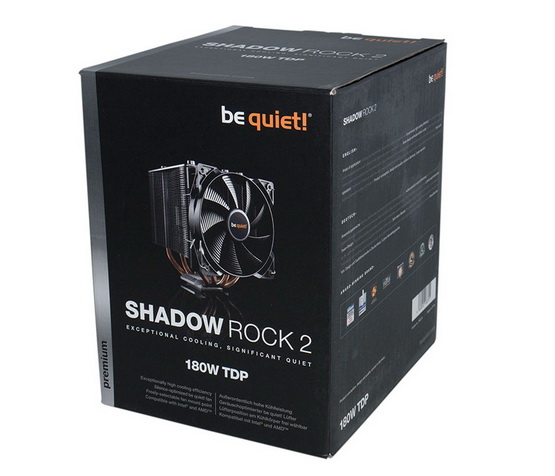

Система охолодження be quiet! Shadow Rock 2 продається в картонній упаковці виконаної з картону. Дизайнери віддали перевагу чорному кольору, який є основним. На його тлі ефектно виглядають зображення і написи.

На верхній кришці ми бачимо логотип виробника, назву моделі, максимальний рівень TDP, яку здатний розсіяти даний кулер і адреса офіційного сайту виробника.

На одній з бічних сторін знаходиться зображення кулера, інші містять перелік різних технічних характеристик і особливостей даної моделі.

Найбільш інформативною є невелика таблиця, в якій присутні дані про розміри пристрою, типах підтримуваних сокетів (практично всі сучасні процесорні роз'єми), матеріалі радіатора (алюміній), рівні виробленого шуму, максимальних обертах вентилятора і інша технічна інформація.

На наш погляд, кулер слабо захищений від пошкоджень - м'який демпфер присутній тільки під підставою, тому при покупці варто перевірити вміст коробки на предмет пошкоджень.

Вхідні в комплект поставки аксесуари акуратно розфасовані по декільком пластиковим пакетам. Давайте докладніше розглянемо, що користувач отримає разом з цим кольором.

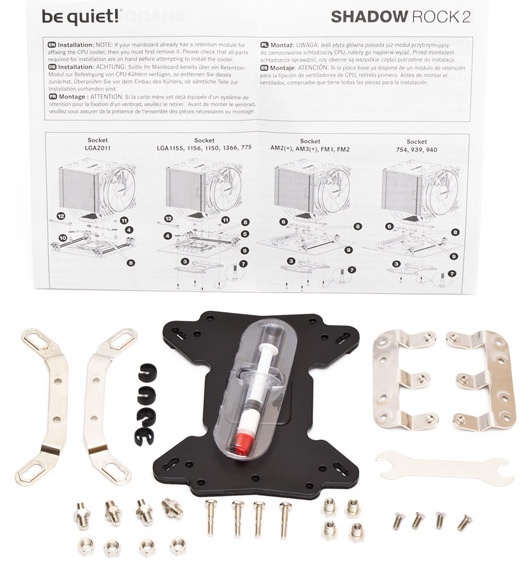

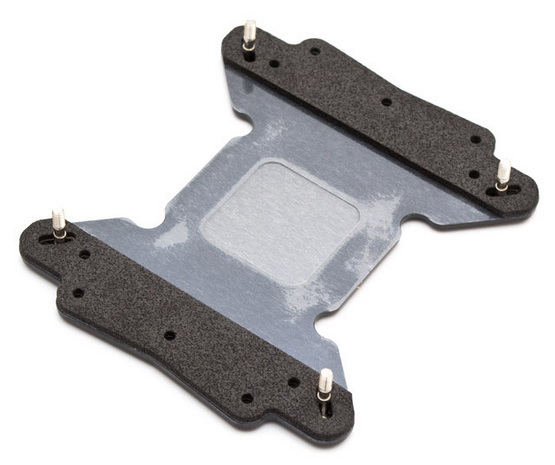

Підсилювальна пластина розрахована як на сокети AMD, так і на Intel, тоді як чотири кріпильні лапи розбиваються на пари, кожна для одного виробника. Монтаж кулера здійснюється за допомогою невеликого набору гвинтових кріплень, в який входять гайки, болти і шпильки, а також кілька пластикових стопорів. Для сокета Intel LGA2011 передбачені чотири окремі гвинта.

Для роботи з кріпленням є гайковий ключ. Відносно термопасти виробник не став розмінюватися на дрібниці, замість одноразового пакетика be quiet! Shadow Rock 2 комплектується невеликим шприцом з термопастою. Звичайно, надовго його не вистачить, але якщо ви вирішите перевстановити кулер, бігти в магазин за новою порцією не доведеться.

Допомогти користувачеві правильно встановити систему охолодження, покликана докладна інструкція з дохідливими ілюстраціями.

Зовнішній вигляд

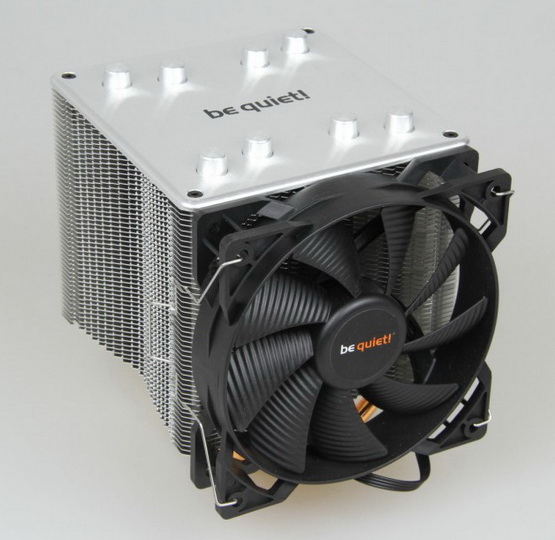

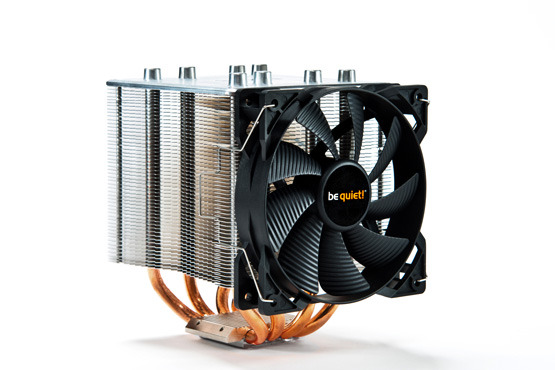

Візуально Shadow Rock 2 являє собою досить масивний металевий куб. Велика частина його поверхні сріблястого кольору, за винятком мідних трубок і чорного вентилятора. Крильчатка вентилятора має класичний для be quiet! ребристий дизайн, а ось рамка набула нових рис.

Висота системи охолодження становить 160 мм, а вага 1,12 кг. Shadow Rock 2 не саме компактний і легкий пристрій, тому власникам невеликих корпусів перед придбанням варто виміряти вільний обсяг свого корпусу.

Також не завадить уважно розглянути компоновку материнської плати. Ширина радіатора становить 122 мм, плюс товщина вентилятора. Всі слоти оперативної пам'яті можуть виявитися перекриті. Частково виправити ситуацію можна за допомогою скоб кріплення вентилятора, які дозволяють трохи змінювати його положення.

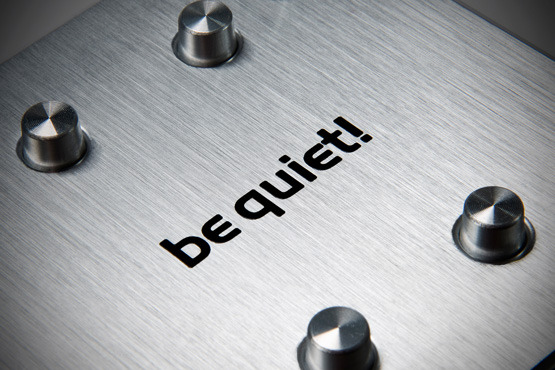

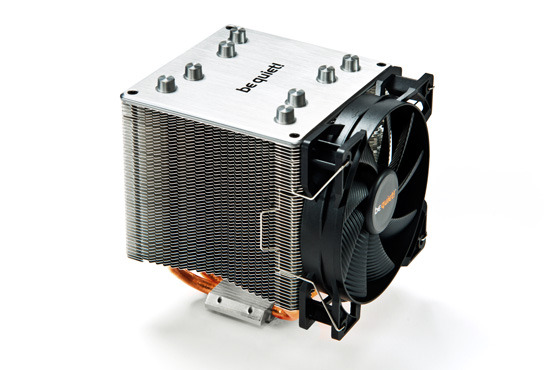

Верхню частину кулера закриває цільна металева пластина, в центрі якої розташований логотип виробника. Незважаючи на декоративну зовнішність, вона забезпечує конструкції додаткову жорсткість. Виступаючі над площиною кінці теплових трубок накривають металеві ковпачки. Пластина фіксується за допомогою чотирьох гвинтів з головками під шестигранний ключ.

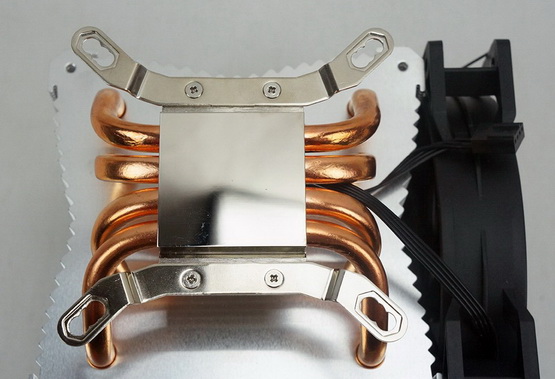

Знизу видно, що форма радіаторних пластин більше нагадує чотирикутну зірочку, ніж квадрат. Підстава встановлено по центру, тому кулер можна встановлювати як в горизонтальній, так і у вертикальній орієнтації.

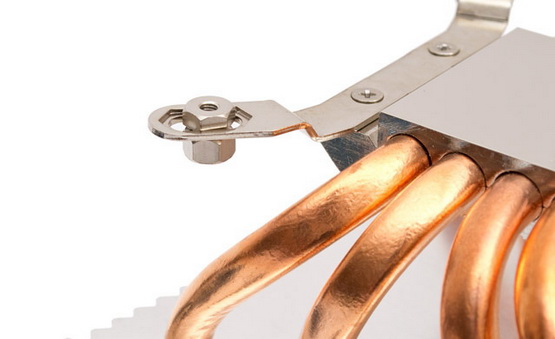

Основа кулера виготовлено з міді, шар нікелю забезпечує йому додатковий захист від корозії. Через нього проходять чотири теплові трубки, з кроком між ними 1 мм. Пайки в місцях зіткнень трубок з підошвою і пластинами радіатора не спостерігається.

Контактує з процесором підошва відполірована дуже добре, до дзеркального блиску. Її поверхня рівна, у чому легко переконатися як по відсутності оптичних спотворень, так і за допомогою механічних вимірів.

У моделі Shadow Rock 2 використовується чотири теплові трубки, кожна товщиною 8 мм. Вони рівномірно розподілені по сторонам радіатора.

У радіаторі налічується 51 пластина, відстань між ними складає 1,8 мм. Розташування трубок типово для кулера двосекційною конструкції, але характерний проміжок в центральній частині відсутній. За рахунок цього прийому розробникам вдалося досягти площі розсіювання в 12 300 квадратних сантиметрів.

Пластини радіатора містять специфічні елементи, що використовуються для аеродинамічної оптимізації. Краї пластин забезпечені пилкоподібними зазублинами, які знижують турбулентність повітряного потоку. Завдяки цьому поліпшуються акустичні параметри кулера. Тим же цілям служить виїмка в центральній ділянці межі.

Завдяки симетричній формі радіатора, закріпити вентилятор можна на будь-який з його сторін. На жаль, в комплекті не передбачені скоби для фіксації додаткової вертушки. Над підставою видно невелика гребінка радіатора, але через малі розміри вона, швидше за все, виконана для декоративних цілей.

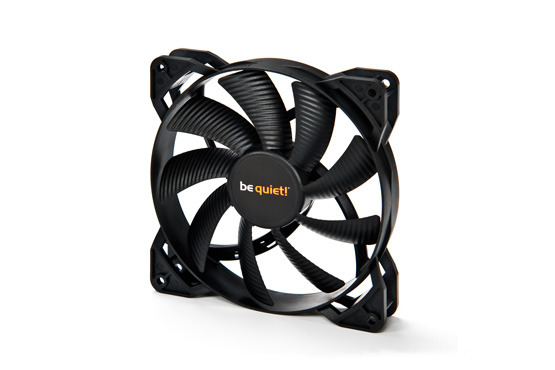

В даному кулері використовується один двенадцатісантіметровий вентилятор, pure wings 2 виробництва be quiet !. Напис на етикетці свідчить про його китайське походження. Напруга живлення становить стандартні 12 В, а ось сила струму порівняно невелика, всього 0,2 А. Швидкість обертання може змінюватися в широкому діапазоні від 450 до 1700 об / хв. Контроль швидкості виконується за допомогою ШІМ-контролера. Підшипник є нарізну втулку ковзання. Кабель живлення має завдовжки 220 мм, на його кінці знаходиться чотирьохконтактний роз'єм.

За суб'єктивними оцінками, вентилятор працює безшумно до швидкості 1000 об / хв. Легкий гул з'являється тільки після порога в 1200 об / хв. Навіть на максимальній потужності рівень шуму помірний, хоча елементи віброізоляції в даній моделі відсутні. Ми повернемося до виробленому рівню шуму при аналізі тестів, а зараз займемося установкою системи охолодження.

Установка

Shadow Rock 2 забезпечений універсальним кріпленням, за допомогою якого систему охолодження можна встановити на всі актуальні процесорні платформи. Наша розповідь присвячений монтажу на сокет Intel LGA1155. Якщо вам доведеться мати справу з іншим типом процесорного роз'єму, обов'язково перегляньте інструкцію, це може помітно полегшити задачу.

Установку слід починати з з'єднання кріпильних лап відповідного типу з підставою кулера. Використовувані для цього гвинти досить маленькі, так що може виникнути необхідність в придбанні мініатюрної хрестової викрутки.

Потім в отвори в лапах потрібно протягнути кріпильні болти і зафіксувати їх гайками. Тут стане в нагоді комплектний ключ.

Докладаємо підсилювальну пластину до задньої сторони материнської плати і протягуємо шпильки у відповідні отвори. Можна спочатку вставити шпильки, головне, щоб всі деталі виявилися на своїх місцях. Залишається зафіксувати шпильки з лицьового боку материнської плати за допомогою пластикових кліпс.

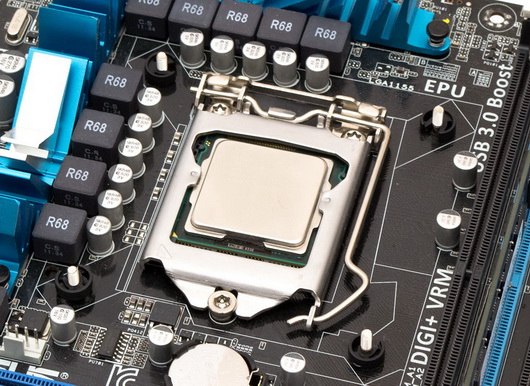

Тепер нанесемо на кришку процесора шар термопасти. Постарайтеся, щоб він вийшов рівномірним і тонким. Після цього залишається поставити на місце радіатор. Якщо збірка виконується в корпусі, то доведеться трохи повозитися з попаданням шпильками в кріпильні отвори на лапах. Зі знятою материнською платою ця процедура легше. З боку підсилювальної пластини затягуємо гвинти викруткою.

Отже, монтаж закінчений. Якщо він проходив зі знятою материнською платою, то переносите і встановлюйте конструкцію, використовуючи радіатор в якості ручки.

Після установки кулер виглядає ще значніше. Радіатор нависає над першим слотом RAM, а вентилятор затуляє решту. В принципі, залишився зазор дає можливість встановлювати і знімати стандартні планки пам'яті. Але буде більш зручно поставити пам'ять до монтажу кулера, особливо, якщо вона забезпечена радіаторами.

Доступ до роз'ємів живлення і кріпильних гвинтів материнської плати повністю вільний. Також відсутні проблеми з доступом до слотів PCI-E.

Учасники тестування

Продуктивність кулера be quiet! Shadow Rock 2 ми зіставили з ще одним гігантом, моделлю Noctua NH-D14. Цей вибір продиктований приблизно рівною площею розсіювання. Другий опонент є лідером серед бюджетних систем охолодження, це популярний кулер Zalman CNPS10х Performa.

Тестовий стенд

Ефективність кулера be quiet! Shadow Rock 2 перевірялася на відкритому тестовому стенді, зібраному на основі платформи LGA1155. Герою нашого огляду довелося охолоджувати процесор Intel Core i7-2600K, який перед тестуванням був грунтовно розігнаний, з номінальною частоти 3,4 ГГц до 4,5 ГГц, напруга на ядрі склала 1,352 В. Процесор був встановлений на материнську плату Asus P8Z77-V. При тестуванні материнська плата розташовувалася в вертикальному положенні, температура в приміщенні становила 25 градусів Цельсія.

Щоб розігріти центральний процесор використовувався стрес-тест LinX. Заміри мінімальної температури проводилися після десяти хвилин простою. Моніторингом температур займалася програма Real Temp версії 3.70.

Щоб виміряти рівень звукового тиску, ми використовували шумомір UNI-T UT352, який розташовувався в 10 мм від верхнього торця кулера. Рівень фонового шуму дорівнював 34 дБ.

Результати тестів

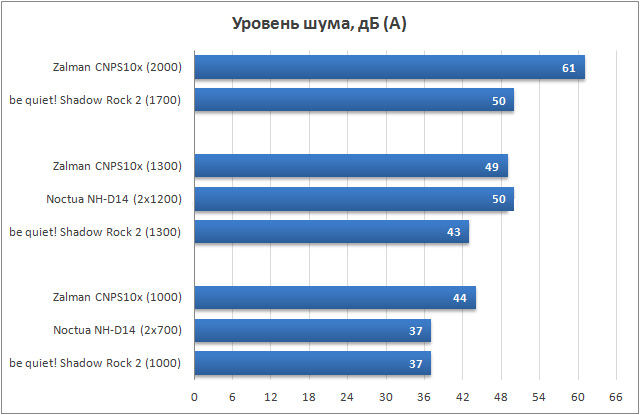

Порівняння ефективності кулерів виконувалося по співвідношенню температури до рівня шуму і швидкості оборотів вентилятора. Продукція компанії be quiet! ще раз виправдала справедливість своєї назви, кулер Shadow Rock 2 виявився тихим серед випробовуваних. Йому вдалося виграти у опонентів цілих 7 дБ при однакових швидкостях крильчаток. Результат просто приголомшливий!

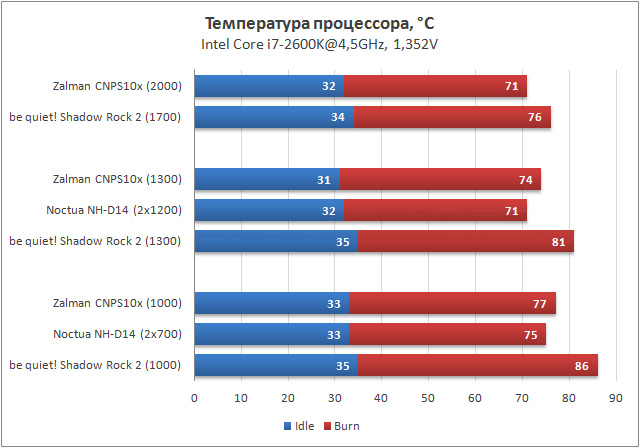

Але після складання графіка температур захоплення поменшало. В цілому be quiet! Shadow Rock 2 вдалося тримати температуру розігнаного процесора в допустимих рамках, але в змаганні з опонентами він зазнав явну поразку. Від такого великого кулера ми очікували кращого результату.

Спробуємо зрозуміти причини програшу. Одна з них полягає в вентиляторі. Він працює дуже тихо, проте не створює достатнього тиску щоб продути великі ребра. Позначається і розташування вертушки, між двома рядами трубок вона працювала б куди ефективніше.

Друга причина - відсутність припою в місцях контактів теплових трубок з ребрами радіатора і підставою. Через це втрачається перевага великої площі розсіювання, тепло розподіляється з недостатньою швидкістю.

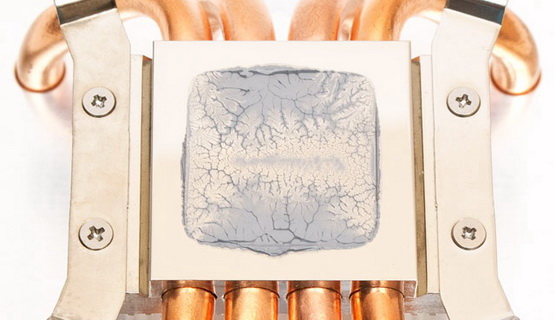

Тепер погляньте на відбиток термоінтерфейсу, який показує розташування кришки процесора. Через цю гарячу зону проходять лише дві теплові трубки, інші дві працюють з меншою ефективністю.

Висновки

Кулер be quiet! Shadow Rock 2 навряд чи зацікавить просунутих оверклокерів, у всякому разі, в поточній ревізії. Солідний потенціал даної моделі залишається нерозкритим через низку конструктивних прорахунків. На платформах Intel LGA 1150/1155/1156 результати будуть гірші, ніж на Intel LGA 2011 і розробках AMD. Це пов'язано з невдалим розташуванням теплових трубок в районі підстави.

Чи не занадто він підходить і для роботи в пасивному режимі, хіба що для охолодження найбільш «холодних» процесорів.

В іншому, be quiet! Shadow Rock 2 є цілком гідною моделлю, яка дозволяє створити досить потужну, і при цьому дуже тиху комп'ютерну систему. Він має приємний зовнішній вигляд, продумані габарити і простий в установці.

Істотно підвищити продуктивність можна шляхом заміни штатного вентилятора на більш потужну модель, наприклад Noctua NF-P12-1300 або Noctua NF-P12PWM. Конструкція радіатора дозволяє встановити додаткові вентилятори, правда користувачеві доведеться самостійно виготовити або придбати кріпильні скоби.
