Огляд корпусу Thermaltake Level 10

Комп'ютерний корпус Thermaltake Level 10 кардинально відрізняється від більшості своїх побратимів. Головна відмінність полягає в революційному дизайні, який не має нічого спільного зі звичними «ящиками». Ця модель вражає зовнішніми даними, солідною вагою і високою ціною, яка наближається до вартості середнього робочого столу. У цьому огляді ми познайомимося з цим унікальним корпусом ближче і випробуємо його в дії.

Комплектація

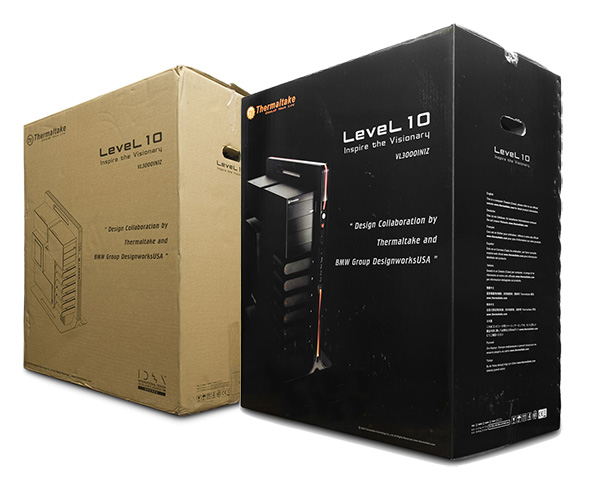

Картонна коробка, в якій Thermaltake Level 10 надходить у продаж, має чималі габаритами. Її висота сягає 88 см, ширина 42 см, а глибина 74 см.

Можна подумати, що виробник проявив надмірну скупість, упакувавши дорогущий корпус в ящик з нудного коричневого картону. Але не варто поспішати з висновками. Всередині знаходиться ще одна коробка, яка оформлена значно багатшими.

Матеріалом для неї послужив глянсовий картон, в оформленні переважає чорний колір. Зображення лежачого всередині корпусу ефектно проступають на чорному тлі. Виглядає упаковка солідно, відразу зрозуміло, що всередині знаходиться дорогий пристрій.

Крім картинок, на упаковку нанесена текстова інформація. Ми очікували побачити звичайний перелік технічних характеристик або рекламних заяв. Замість цього, на десяти мовах, включаючи російську, повідомляється наступне: «Це корпус. Повну інформацію ви можете побачити на сайті www.thermaltake.com ». Також присутній попередження про великій масі упаковки, яка становить 24 кг. Упаковка забезпечена ручками-вирізами на бічних стінках, які посилені додатковим шаром картону. Незважаючи на наявність ручок, нести ящик краще удвох.

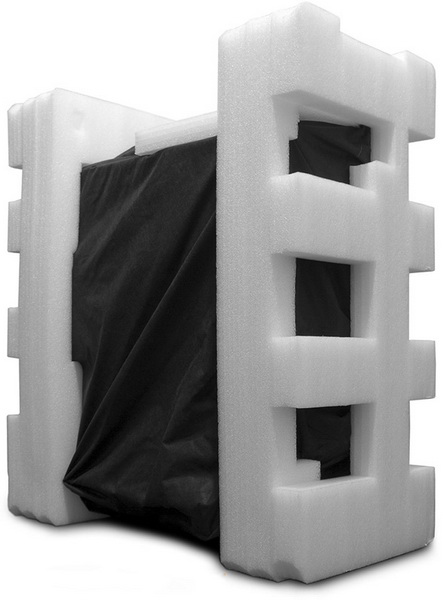

Корпус затиснутий між двома демпферами з пінополіуретану. Захист від пилу забезпечує не стандартний поліетиленовий пакет, а мішок з тканини, що зайвий раз нагадує про високий статус даної моделі.

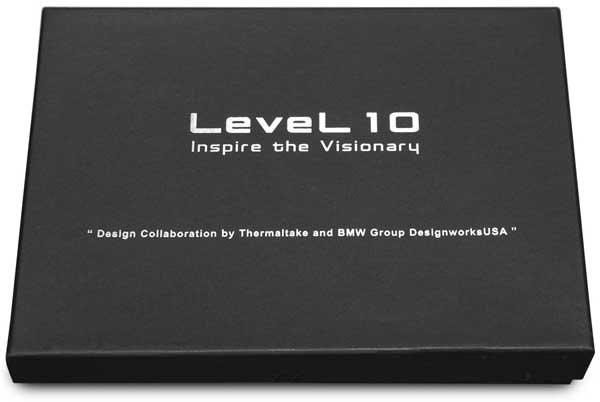

Комплект поставки знайшовся в відсіку блоку живлення. Він акуратно упакований в чорну коробочку з написом Level 10 Inspire the Visionary.

Всередині ми виявили спеціальну паперову папку з інструкцією. Порадувало наявність російськомовного розділу в документації.

Під паперами лежить ганчірочка з фірмовим логотипом Level 10. Як показала практика, цей аксесуар дуже корисний, так як чорний алюмінієвий корпус схильний збирати відбитки пальців і пил.

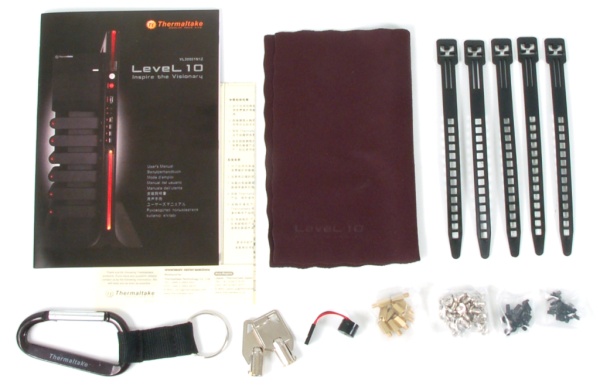

Решта комплектуючі дбайливо розкладені по спеціальним відділенням на дні коробки. До них відносяться фірмовий карабін, чотири одноразових пакетики з різним гвинтовим кріпленням і п'ять багаторазових стяжок для проводів. В одному з пакетів виявилася пара однакових ключів, ними відкриваються вбудовані в корпус замки.

Зовнішній вигляд

Як вже говорилося вище, зовнішній вигляд Thermaltake Level 10 є його найбільш видатною рисою. Недарма корпус отримав ряд нагород на конкурсах дизайну.

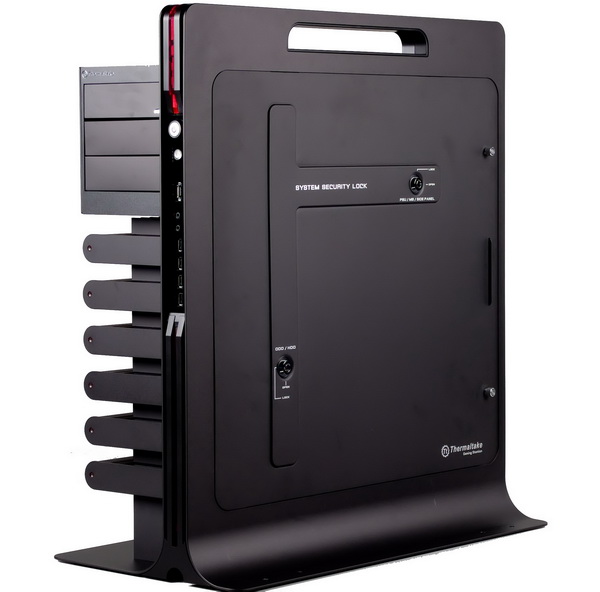

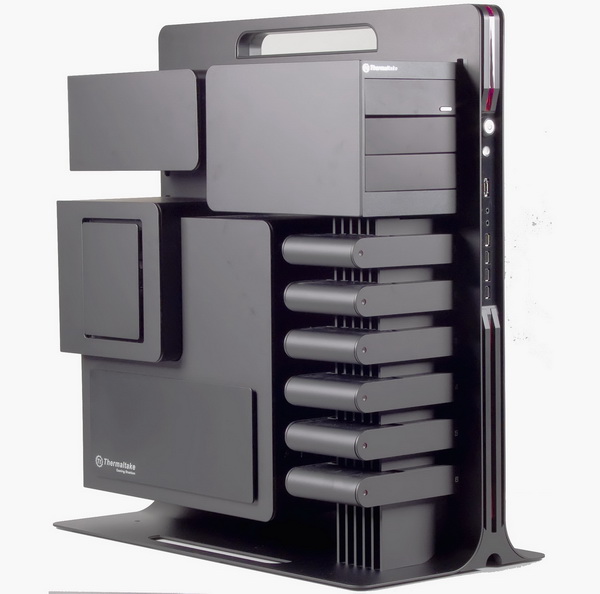

Конструкція Thermaltake Level 10 являє собою вертикально поставлену плиту, яка плавно переходить в широку основу. Одна сторона плити залишилася практично вільної, а на протилежній розмістилися численні відсіки для комплектуючих комп'ютерної системи. Щоб у власника корпусу не виникало проблем при транспортуванні, зверху і знизу передбачені ручки для перенесення. Thermaltake Level 10 важить більше двадцяти кілограм, тому тримати його за відсіки було б нерозумно. Габарити цілком відповідають масі: 666 мм висота, 614 глибина і ширина 318 мм.

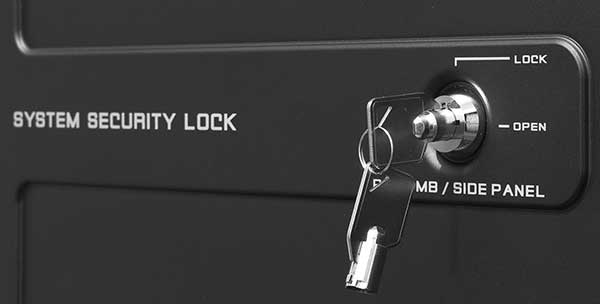

Збереження комплектуючих покликані забезпечити два замки, які закривають все окремі секції корпусу. Один з них відповідає за п'ятидюймовий пристрої і накопичувачі, другий оберігає від зазіхань відсіки блоку живлення і материнської плати. Також він фіксує бічну панель корпусу. Обидва замку повністю ідентичні, відкриваються одним ключем.

Виробник позиціонує Thermaltake Level 10 як геймерську модель. Це підтверджують написи «Gaming Station» на бічних сторонах.

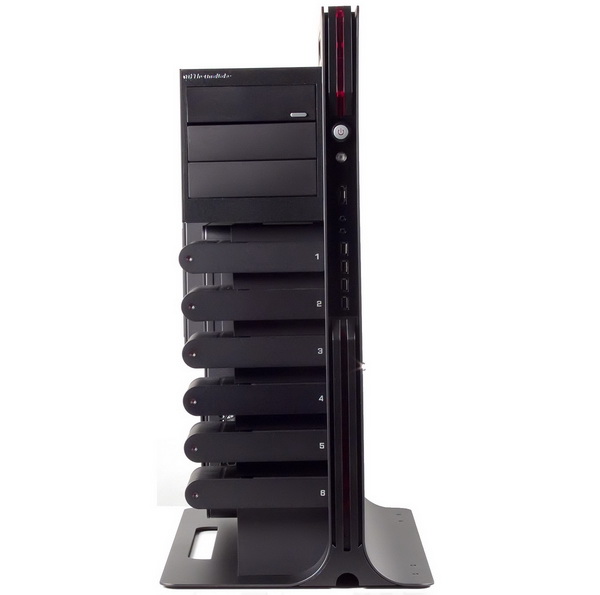

Спереду корпус виглядає досить акуратно, хоча витонченість йому не властиво. Поєднання квадратного блоку для п'ятидюймових пристроїв і вертикального ряду відсіків для вінчестерів викликає асоціації з якимось промисловим об'єктом або будуються хмарочосом. Верхній відсік обладнаний декоративною кришкою, яка призначена для DVD-приводів. У лівому верхньому кутку видно невеликий логотип Thermaltake.

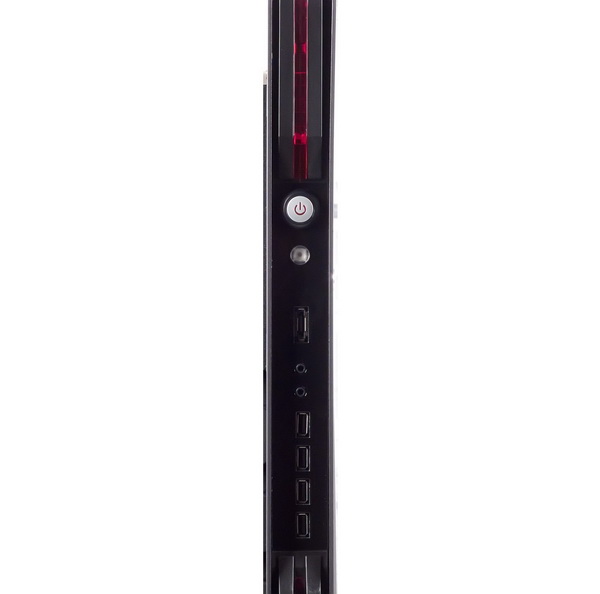

Всі елементи управління і роз'єми знаходяться на передньому торці вертикальної плити. Кнопки включення і перезавантаження обладнані підсвічуванням, вони розташовуються у верхній частині. Нижче тягнеться довгий ряд зовнішніх портів. Набір включає роз'єми eSATA, два стандартних звукових порту і чотири USB. Незважаючи на приналежність даної моделі до топ-класу, інтерфейс Firewire відсутня.

Торець несучої стіни прикрашає червона пластикова смуга. Вона підсвічується чотирма світлодіодами, світло розподіляється не надто рівномірно. Найближчий до ряду роз'ємів світлодіод підсвічує маркування портів, виконаних у вигляді піктограм. Червоні вогники на кожухах жорстких дисків сигналізують про наявність у відповідному відсіку вінчестера.

Зверху Thermaltake Level 10 виглядає майже симетрично, відсіки п'ятидюймових пристроїв і блоку живлення лише трохи відрізняються за розмірами.

Задня панель корпусу не дуже відрізняється від стандартної. Блок живлення знаходиться у верхній частині, під ним розміщується задня панель материнської плати. Радом, за звичайною штампованої гратами з шестигранними отворами, встановлений витяжний вентилятор діаметром 120 мм. Нижня зона рясніє вентиляційними отворами. Перфорацією покриті як заглушки карт розширення, так і розташована по сусідству частина задньої стінки. Заглушки, як і весь корпус, Чорного кольору.

В Level 10 вісім слотів розширення. Завдяки наявності додаткового слота, в корпусі можна закріпити пристрій не займаючи на материнській платі зайвий слот.

Нижня панель виглядає відносно скромно. В якості ніжок виступають еластичні смужки, наклеєні в різних частинах підстави.

Внутрішня будова корпусу

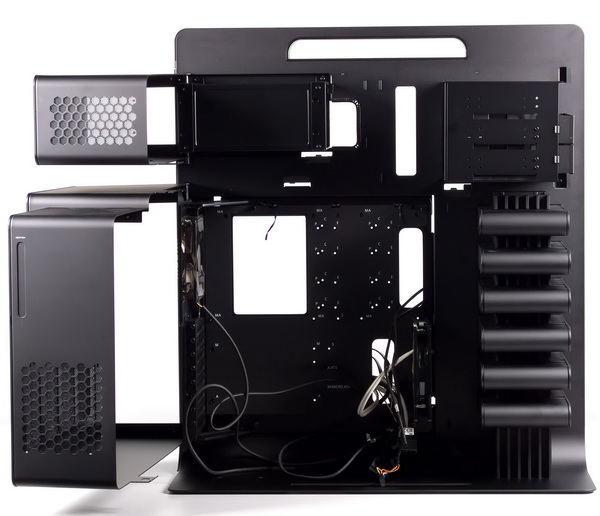

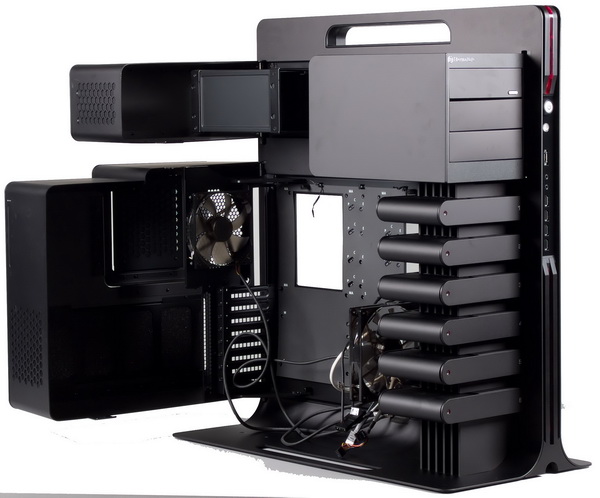

Відкривши обидва замки на бічній панелі і змістивши її в сторону ми демонтували єдину дверцята Thermaltake Level 10. За нею виявився піддон материнської плати. Піддон рясніє безліччю вирізів для прокладки проводів і «втоплений» в корпус приблизно на 2,5 см. Корпусні шлейфи вже встановлені за піддоном.

Після демонтажу нам вдалося розглянути вбудовані в корпус замки. Це прості поворотні планки, які чіпляють відгини кожухів і таким чином фіксують їх в закритому стані. Фіксатор кришок відсіків жорстких дисків має більш складну конструкцію. Він являє собою довгу підпружинену планку, закриває всі шість кожухів одночасно.

Найбільший виріз в піддоні, виконаний в районі процесорного роз'єму, дозволяє виробляти монтаж процесорних кулерів виймання з корпусу материнську плату. Системи охолодження з монтажною пластиною backplate не є винятком.

Кришки відсіків відкриваються на петлях в сторону. Відзначимо, що всі деталі Thermaltake Level 10 добре підігнані, фіксація відрізняється щільністю, будь-яких люфтів або скрипів ми не помітили. Жорсткість всіх відсіків і утримують їх вертикальної плити знаходиться на високому рівні.

Кришка відсіку для материнської плати має складну форму, в ній передбачені спеціальні опуклості для процесорного кулера і карт розширення. Ці місця покриті шаром шумопоглинального матеріалу, дуже схожого на поролон.

Передня частина відсіку материнської плати частково перфорована. Відсік блоку живлення забезпечений вентиляційними ґратами і спереду, і знизу. За великої «стільникового» перфорацією всюди розташовується дрібна сітка, покликана перешкоджати попаданню в корпус пилу.

Кришки задніх відсіків відкриваються більш ніж на 90 градусів, тому вони абсолютно не заважають процесу установки комплектуючих. З п'ятидюймовими відсіками ситуація складніша. Їх кришка здатна повертатися лише на 45 градусів, чого явно недостатньо для комфортного доступу до пристроїв. Як виявилося, ця кришка просто знімається, досить потягнути її у відкритому стані вгору. Даний відсік позбавлений вентиляції взагалі, що може не найкращим чином позначитися на температурі п'ятидюймових пристроїв.

Відсік материнської плати містить маркування монтажних отворів, яка нанесена на чорний лист чи паперу, то чи пластика. Схоже, кожному формфактору відповідає своя буква, хоча розшифровка присутній тільки для плат стандартів micro ATX і ATX.

Задня панель додатково фіксується зверху і знизу. Піддон материнської плати є знімним, що дуже полегшує процедуру установки.

Збірка системи

Почнемо з монтажу материнської плати. Як вже говорилося, її піддон можна зняти. Для цього необхідно відкрутити чотири великі гайки з накаткою. Після їх відкручування піддон не падає, оскільки зафіксований знизу двома упорами.

Материнська плата встановлюється на звичайні шестімілліметровой стійки, з яких дві є незнімними.

Виріз біля процесорного роз'єму дійсно дозволяє закріпити систему охолодження не відкручуючи плату від піддону. Однак існує чимало моделей материнських плат, при роботі з якими отвір стане марним.

Хочеться відзначити високу якість збірки розглянутого корпуса. Наприклад, краю вищезгаданого вирізу ретельно завальцьовані, що виключає випадкові порізи при роботі з корпусом і забезпечує додаткову жорсткість.

При покупці комплектуючих власникам Thermaltake Level 10 необхідно враховувати обмеження на висоту процесорної системи охолодження. Згідно з рекомендаціями виробника вона не повинна перевищувати 15 см. Є невеликий запас, нам вдалося помістити в корпус кулер Thermalright Ultra-120, висотою майже 16 см, хоча при закритті кришка відсіку вже стикалася з радіатором.

Тепер встановимо блок живлення. Для цього потрібно зняти його кошик, яка кріпиться до вертикальної плиті двома гвинтами. Як і піддон, корзина обладнана упорами, істотно полегшують монтаж кошика. Орієнтувати блок живлення можна тільки вниз вентилятором, зверху кришка відсіку суцільна.

Зафіксувати блок живлення можна як звичними чотирма гвинтами, так і за допомогою сталевого упору. Він рухається в своєму пазу, затискаючи блок живлення в своєрідні лещата. Підтримуються пристрої довжиною від 14 до 21 сантиметри.

П'ятидюймовий відсіки прикручуються до кошика прямо в корпусі. Жорстких обмежень на довжину п'ятидюймових пристроїв немає. Кожне з трьох пристроїв може бути встановлено врівень з передньою панеллю або на півтора сантиметра глибше неї. Другий варіант дозволяє використовувати штатну відкривається заглушку.

Кріплення жорстких дисків представлено гроном окремих відсіків-капсул, розташованих в передній частині корпусу. Два верхніх обладнані панеллю швидкого підключення HDD.

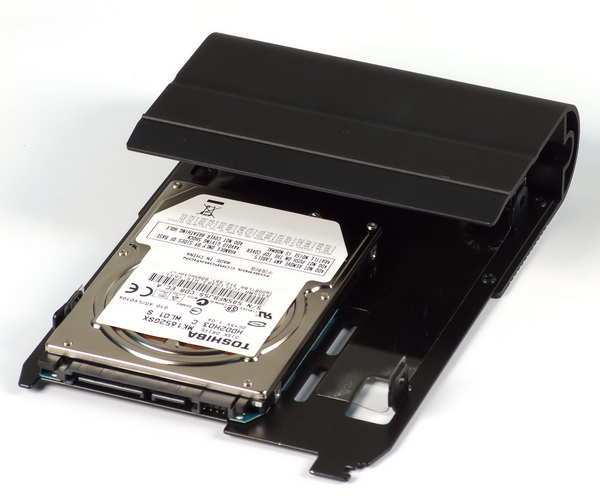

Відкривши замок, можна легко зняти кришки відсіків. Саме до них кріпляться жорсткі диски.

Місця контакту кришки з вінчестером забезпечені жорсткої ізоляційною плівкою. У нижній частині розташована вентиляційна перфорація. Накопичувачі фіксуються стандартно, за допомогою чотирьох гвинтів. Конструкція, засувається в відсік. Поєднувати деталі потрібно акуратно, так як виражені напрямні відсутні.

У двох верхніх відсіках жорсткі диски підключаються автоматично, за умови, що їх шлейфи будуть підключені до блоку живлення і материнської плати. З підключенням інших ситуація складніша. Наприклад, кутовий SATA-роз'єм кабелю не дотягується до жорсткого диска в Level 10, доводиться шукати прямі шлейфи. З підключенням харчування проблем немає, компоновка тестованого корпусу мало відрізняється від стандартної, тому довгі кабелі потрібні тільки при підключенні найнижчих відсіків для жорстких дисків.

Зовнішній SATA-порт підключається через звичайний чорний шлейф, розташований за піддоном, в передній частині корпусу. Поруч встановлений стандартний роз'єм блоку живлення типу Molex, службовець для подачі живлення підсвічуванні. Якщо червонувате світіння підсвічування вас втомить, просто відключіть роз'єм.

З організацією кабелів в Thermaltake Level 10 немає абсолютно ніяких проблем. Основну частину шлейфів можна прокласти за піддоном, в результаті вони виявляться всередині вертикальної плити корпусу. Зовнішній вигляд у зібраної системи дуже охайний.

Останніми були встановлені дві відеокарти. Кріплення карт розширення в Thermaltake Level 10 виробляється звичайними гвинтами. Довжина плат обмежена 310 мм. Отже, турбуватися про довжину відеоприскорювачів власнику корпусу не доведеться.

Thermaltake Level 10, згідно виробнику, є геймерской моделлю. Це має на увазі наявність ефективної вентиляції, так як потужні комплектуючі з ігрового арсеналу відрізняються високим тепловиділенням. Штатна система охолодження представлена ??трьома вентиляторами. Дві вертушки відповідають за циркуляцію повітря в основному відсіку, в якому розташовуються такі гарячі компоненти як CPU і дискретні відеокарти.

У нижній ділянці передньої частини встановлений вентилятор Thermaltake діаметром 140 мм, який працює на вдув. Споживана їм сила струму становить 0.3 А, швидкість обертання досягає тисячі оборотів в хвилину. Крильчатка налічує одинадцять лопатей.

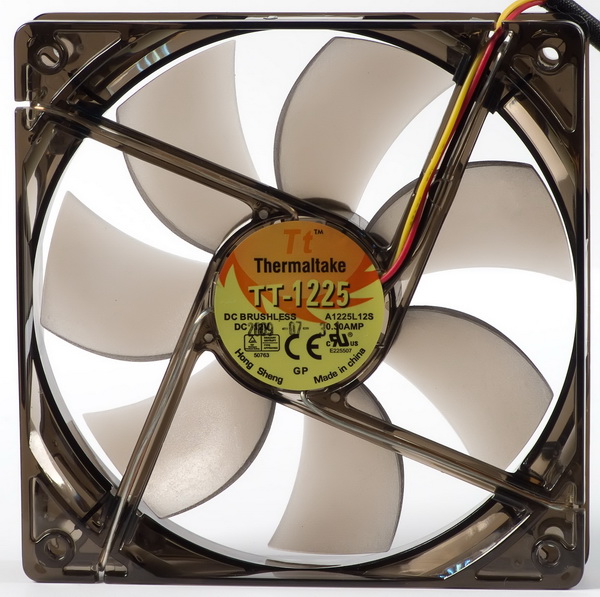

У верхній задній частині варто двенадцатісантіметровий Thermaltake A1225L12S. Семілопастние крильчатка обертається зі швидкістю 1300 обертів на хвилину.

Обидва «Карлсона» забезпечені напівпрозорої крильчаткою і чотирма червоними світлодіодами. Толку від підсвічування мало, так як в закритому корпусі її майже не видно.

Охолодження жорстких дисків організовано досить цікаво. Між відсіками можна бачити своєрідні подібності радіаторів. По всій видимості, вони виконують лише декоративні функції. За ними розташовані посадочні місця для шестисантиметрового вентиляторів. Один вентилятор вже встановлений виробником між двома верхніми відсіками. Він має товщину 15 мм, розвиває швидкість 2500 оборотів в хвилину. Паспортні дані обіцяють рівень шуму 17 дБА. Ці відомості ми обов'язково перевіримо при оцінці шумовий ергономіки корпусу.

Любителів систем рідинного охолодження чекає розчарування, їм Thermaltake Level 10 не зможе запропонувати навіть вихідних отворів для шлангів.

Тестування

Зібрана в корпусі система включала процесор Intel Core i7 920, який був підданий середньому розгону, що склав 4000 МГц. Прогрів виконувався за допомогою утиліти LinX. За моніторинг відповідала утиліта RealTemp третьої версії.

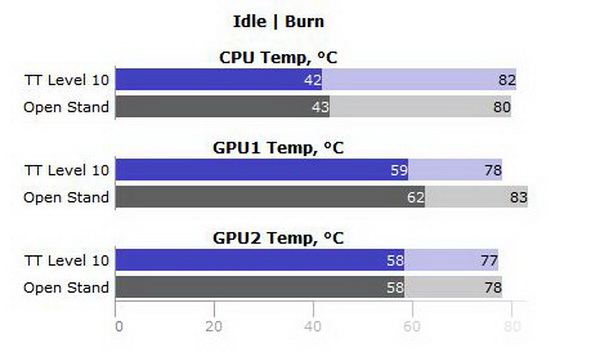

Тести виконувалися як з однією відеокартою Radeon HD 4890, так і з двома.

Розгін відеокарт здійснювався зі штатним кулером і склав скромні 920 МГц по чіпу і 1120 МГц по пам'яті. Збором показників температур займалася утиліта RivaTuner після їх. Системи охолодження використовувалися в стандартному автоматичному режимі.

Температура навколишнього середовища становила 24-25 градусів.

Для повноти картини показники Thermaltake Level 10 були порівняні з результатами відкритого стенда.

Результати тестів

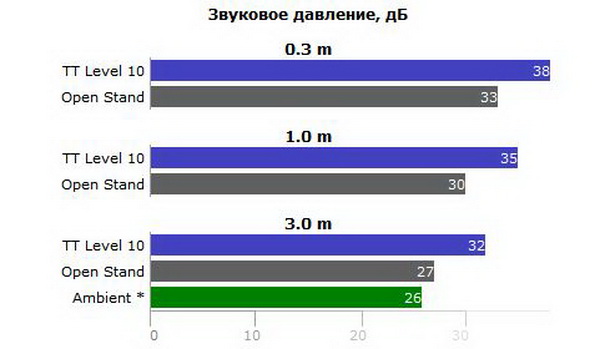

Для початку розповімо про рівень видаваного системою шуму. Перевірка акустичних проводилася без сторонніх джерел шуму. Сумарний рівень шуму вимірювався на відкритому стенді і в закритому корпусі. Швидкість обертання турбіни відеокарти на час тестування встановлювалася на мінімальному рівні в 20%.

Показники знімалися з відстані 0,3 м, 1 і 3 м, з боку передньої панелі.

На жаль, штатні вентилятори TT Level 10 не належать до тихим моделям, їх відмінно чутно на відстані близько трьох метрів. Характер шуму досить дратівливий. Стосороковка чітко потріскує мотором, що в поєднанні з швидкохідних 60 мм «малюком» створює неповторну какофонію.

Штатна шумоізоляція виявилася досить ефективною, з відкритою кришкою рівень шуму помітно вище. Але її явно не достатньо для перетворення Thermaltake Level 10 в тихий корпус.

Акустичні характеристика не дуже вражають, любителям тиші доведеться як мінімум витратитися на високоякісні тихі вентилятори. Можливо, герой огляду зможе здивувати нас чудовим охолодженням.

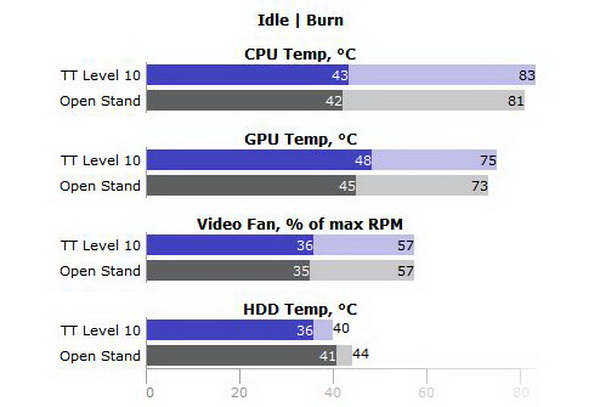

Жорсткі диски знаходяться окремо від інших компонентів, тому взаємозв'язок температур відсутня. Охолодження вінчестерів можна назвати допустимим: 40 градусів під навантаженням. Більшість бюджетних корпусів справляються з цим завданням на порядок краще.

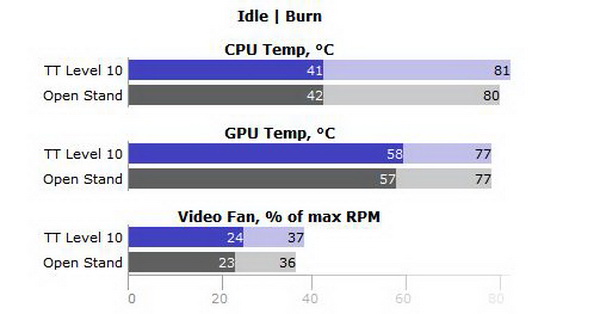

Температурні режими центрального і графічного процесорів в Thermaltake Level 10 майже не відрізняються від відкритого стенда, хоча обороти кулерів і вироблений ними шум в корпусі вище. Хороші результати і у системи з двома відеокартами. Ефективність системи охолодження у розглянутого корпуса можна назвати хорошою. Вона програє багатьом ігровим корпусам, але з охолодженням серйозних ігрових конфігурацій впорається відмінно.

Висновок

Thermaltake Level 10 відрізняється абсолютно незвичайним дизайном, яким обумовлені як позитивні, так і негативні сторони корпусу. Оцінювати його з утилітарною точки зору позбавлено сенсу, він свідомо програє таким геймерським моделям як Cooler Master Storm Stryker, Cooler Master HAF 932 або Chieftec Dragon DX-02B.

Але застосовувати утилітарний підхід до таких речей не можна. Це типова дизайнерська річ, призначена для обмеженого числа користувачів. Подібні речі створені щоб впливати на імідж і самооцінку власника, а також для задоволення його естетичних запитів. З цими завданнями Thermaltake Level 10 справляється відмінно, а можливість зібрати в цьому творі мистецтва потужну комп'ютерну систему можна розглядати в якості бонусу. Проте, підведемо підсумки нашого практичного дослідження. До позитивних сторін даного корпусу відносяться видатний дизайн, відмінну якість матеріалів і збірки, наявність непоганий шумоізоляції, захисту від пилу і додаткового слота розширення. Відзначимо хороший комплект поставки. Збірка системного блоку проходить легко і просто, оригінальна зовнішність не викликає проблем у практичному застосуванні.

До мінусів можна віднести обмеження на габарити «баштових» кольорів, блоку живлення і карт розширення (при досить значних габаритах самого корпусу), штамповані вентиляційні решітки і галасливі вентилятори.

Крім того, на панелі швидкого доступу відсутній роз'єм Firewire, а засобами швидкого підключення HDD обладнані тільки два з шести відсіків. Можливості виведення на передню панель тридюймового пристрою немає. Ціна корпусу може бути віднесена до найбільш істотних недоліків цієї моделі.
