Огляд корпусу Corsair Graphite 230T

Корпуси виробництва компанії Corsair не надто поширені на вітчизняному ринку комп'ютерних комплектуючих. Проте, бренд користується популярністю завдяки цікавим конструктивним і дизайнерським рішенням, а також високій якості. Моделі Corsair відрізняються унікальними екстер'єром та інтер'єром, тоді як багато конкурентів використовують готові проекти шасі, вносячи невеликі зміни в особові панелі і оформлення.

Розглянутий в цьому огляді Corsair Graphite 230T відноситься до молодших моделей комп'ютерних корпусів. Але незважаючи на порівняно просту конструкцію, цей корпус має гарний вентиляційним потенціалом і привабливою зовнішністю.

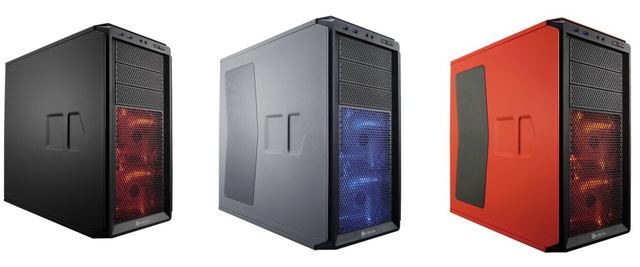

Він випускається в помаранчевому, чорному і сірому варіантах колірного оформлення. Також є чорний варіант без бокового вікна. Крім дещо меншою вартості, він на п'ять міліметрів ширша, що може виявитися дуже важливим моментом при установці високого процесорного кулера.

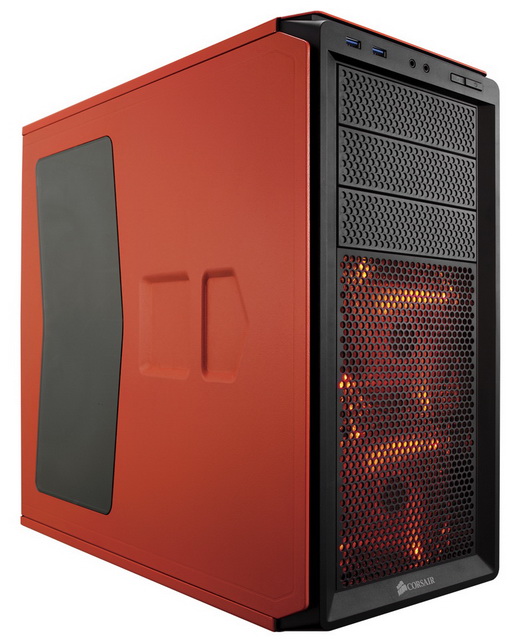

Ми розглянемо корпус з вікном, з оранжевим забарвленням.

Упаковка

Упаковка Corsair Graphite 230T є звичайною коробкою з щільного бежевого картону. В оформленні використовується монохромна поліграфія, але незважаючи на скромну колірну гамму, бічні стінки вийшли досить інформативними. Захист від пошкоджень не відрізняється оригінальністю, це два типових пінопластових демпфера і поліетиленовий пакет, а також плівка на прозорому вікні. Вага брутто становить 7,5 кг.

Комплект поставки

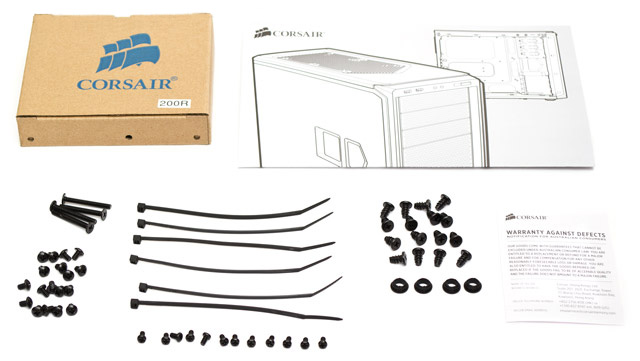

Аксесуари знаходяться в окремій, прикрашеної логотипом компанії Corsair коробочці. У ній ми виявили шість одноразових стяжок, шурупи (16 шт.), Довгі гвинти (4 шт.) І гумові прокладки (4 шт.) для кріплення вентиляторів.

Досить солідний набір кріплень призначений для фіксації материнської плати і жорстких дисків (18 гвинтів). Для монтажу інших внутрішніх пристроїв передбачено ще 12 гвинтів. Крім того, комплект поставки включає гарантійний лист і інструкцію.

Зовнішній вигляд

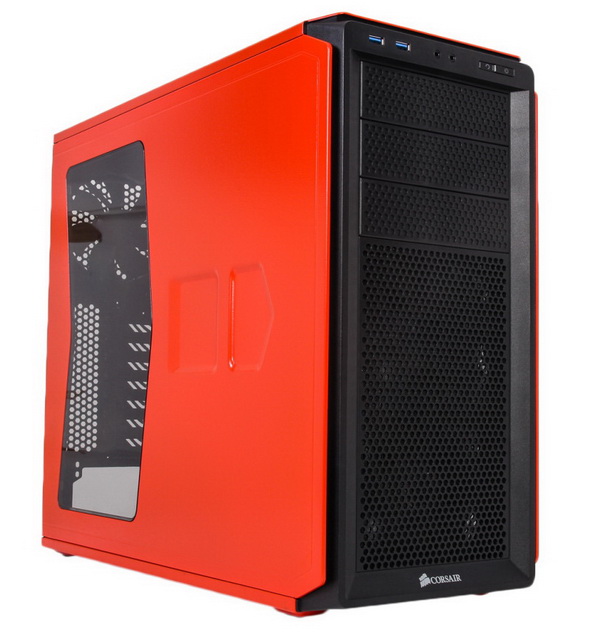

Як і інші розробки Corsair, корпус привертає увагу нестандартними дизайнерськими рішеннями. Завдяки їм, бюджетний корпус отримав зовнішність гідну дорогої моделі.

Зрізані межі бічних і верхніх панелей, втоплена фронтальна панель викликають асоціації з космічними кораблями з науково-фантастичних блокбастерів. Дизайн корпусу стриманий, але футуристична стилістика явно присутній в кожному елементі. На відміну від вигадливих «геймерських» моделей, які намагаються справити враження занадто яскравим підсвічуванням і марними пластиковими елементами, Graphite 230T здається суто утилітарною річчю, загадковим чином потрапила до нас з далекого майбутнього.

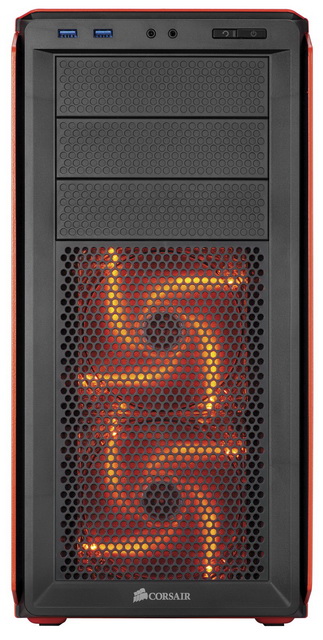

Фронтальна панель дуже схожа на металеву, хоча насправді виготовлена ??з пластику. На її верхівці розташовані зовнішні порти і клавіші управління. Під ними знаходяться заглушки п'ятидюймових відсіків.

Нижня частина панелі закрита перфорованої гратами з круглими отворами, за якої видно сітка пилового фільтра. Нижня межа прикрашена логотипом компанії Corsair.

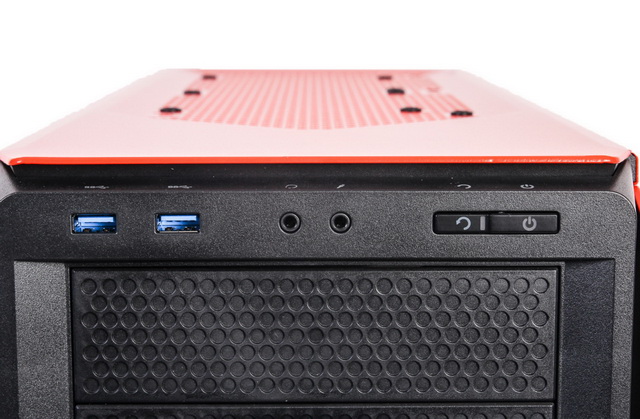

Верхній торець передньої панелі зайняли два порти USB, два звукові роз'єми діаметром 3, 5-мм і дві плоскі клавіші перезавантаження і включення. У кнопки вбудовані помаранчеві індикатори, які сигналізують про включення комп'ютера і дані зчитуються з жорсткого диску. Типовий набір, який відрізняє від конкурентів лише приналежність обох USB-роз'ємів до стандарту 3.0.

Ліва бокова стінка обладнана прозорим акриловим вікном стрілоподібної форми. Вона фіксується з заднього боку одним гвинтом з накатаною головкою. Фігурні штамповані поглиблення, покликані полегшити зняття дверцята, розташовані в передній частині. Така схема обумовлена ??оригінальною конструкцією бічних панелей, які при демонтажі зсуваються вперед, а потім витягуються з пазів в бік. Цікава ідея, дверцята зручно знімається і забезпечує додаткову підтримку передньої панелі, що надає корпусу велику жорсткість.

Трохи розчарував метал бічних панелей, який виявився дуже тонким. Незважаючи на використання ребер жорсткості і розвальцьовані краю, стінка вийшла досить хисткою. З огляду на наявність пластикового вікна, ми радимо не піддавати дверцята навантажень і поводитися з нею якомога обережніше, інакше віконце може покритися тріщинами.

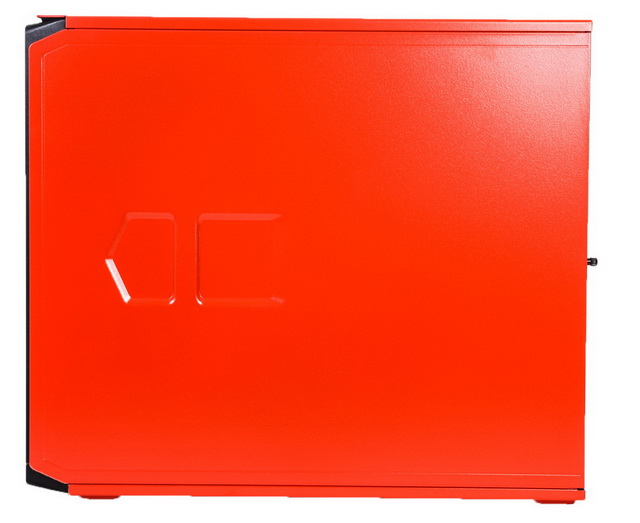

Права панель суцільна, віконце тут зайве. Як і на лівій дверцятах, на ній є поглиблення-ручки.

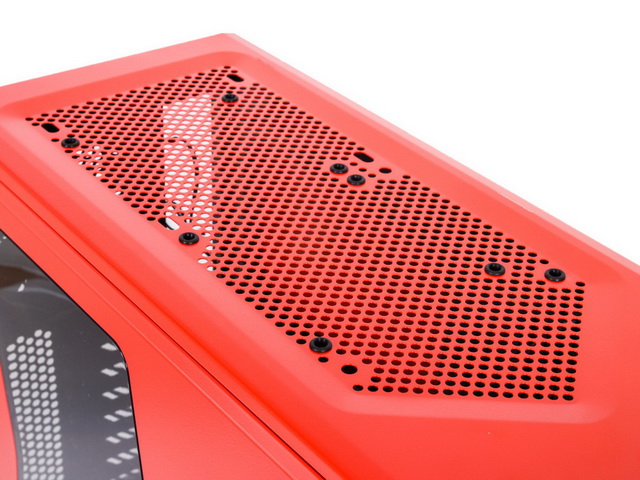

Верхня панель рясно вкрита перфорацією, яка займає близько 85% її площі. Поліпшити повітрообмін можна за допомогою додаткових вентиляторів, для яких передбачені посадкові отвори з гумовими демпферами. Можлива установка двох 120-мм вентиляторів, так і більших 140-мм моделей. Деякі отвори мають довгасту форму, що дозволяє розмістити вертушки як впритул один до одного, так і з невеликим (8 мм) зрушенням.

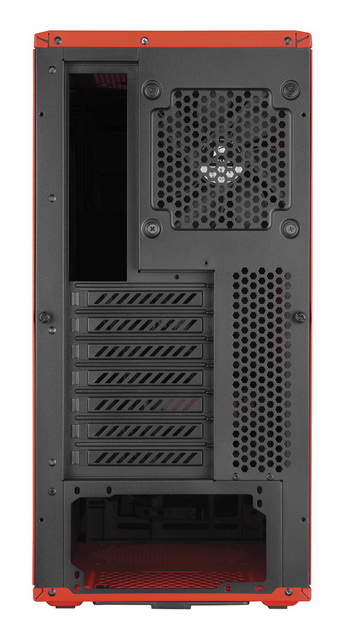

Задня панель відрізняється від інших частин корпусу чорним кольором. Елементи задньої панелі розташовані стандартно. Вгорі, поруч з отвором для інтерфейсної заглушки, виробник встановив 120-мм вентилятор. Нижче ми бачимо ряд з семи слотів розширення PCI, які в новому корпусі закриті заглушками. Заглушки і вільні ділянки панелі покриті вентиляційної перфорацією.

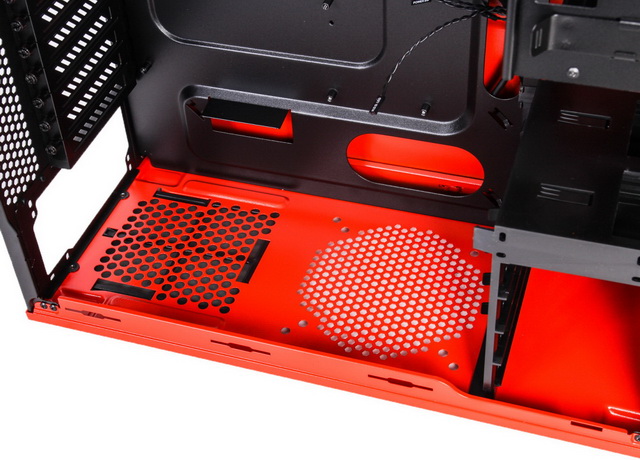

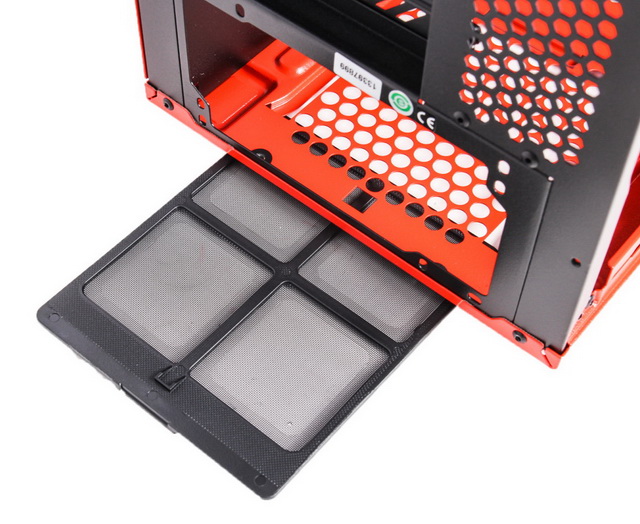

Блок живлення монтується в нижній частині Graphite 230T. Його можна орієнтувати як вгору, так і вниз вентилятором. При використанні останнього варіанту, він буде захищений від попадання пилу хорошим знімним фільтром.

Крім отвори для блоку живлення, на нижній панелі корпусу є ще одна вентиляційна решітка. Вона розташована в центральній області днища і обладнана посадковими місцями для 12-см або 14-см вентилятора, який може забезпечити додатковий обдув відеоадаптера. Пиловий фільтр на даній решітці відсутня.

Ніжки корпусу виготовлені з гуми, вони приклеєні до спеціальним виступам на дні. Ніжки дуже низькі, корпус піднятий всього на 8 мм над опорною поверхнею. При сильних навантаженнях цього простору може виявитися не достатньо, щоб забезпечити хорошу вентиляцію блоку живлення. Якщо корпус встановити на покриття з великим ворсом, то перегрів буде неминучий. Є два варіанти вирішення цієї проблеми. По-перше, можна відмовитися від забору повітря з боку днища, що цілком здійсненно для систем малої і середньої потужності. По-друге, користувач може тим чи іншим шляхом збільшити висоту ніжок, наприклад, приклеївши гумки великих розмірів.

Внутрішній устрій

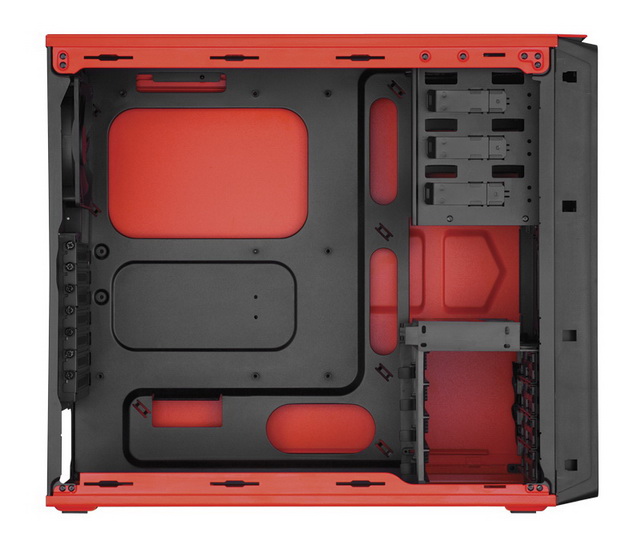

У корпус Corsair Graphite 230T можна встановити материнські плати формфактора ATX, MicroATX і Mini-ITX. Кріпильні стійки вже приварені або вкручені в піддон, одна зі стійок не має різьблення і служить лише для полегшення монтажу. У розглянутий корпус може поміститися процесорний кулер висотою до 167 мм. Версія без вікна підтримує охолоджувачі до 172 мм висотою.

Слоти розширення з першого по третій дозволяють установку плат довжиною 440 мм. В слоти з четвертого по сьомий можна встановити плати розширення до 300 мм довжиною, але якщо демонтувати кошик для накопичувачів це значення збільшиться до 425 мм.

Між верхньою панеллю і краєм материнської плати залишається приблизно три сантиметри вільного простору, яке можна використовувати для монтажу радіатора СВО. Зліва в піддоні є виріз, призначений для укладання кабелів живлення.

Огляд задньої панелі показав, що всі сім заглушок слотів розширення утримуються гвинтами з накатаною головкою. На відміну від моделей з виламувати заглушками, таке рішення дозволяє підтримувати акуратний вигляд корпусу, так як видалення плати розширення не залишає після себе сяючою діри.

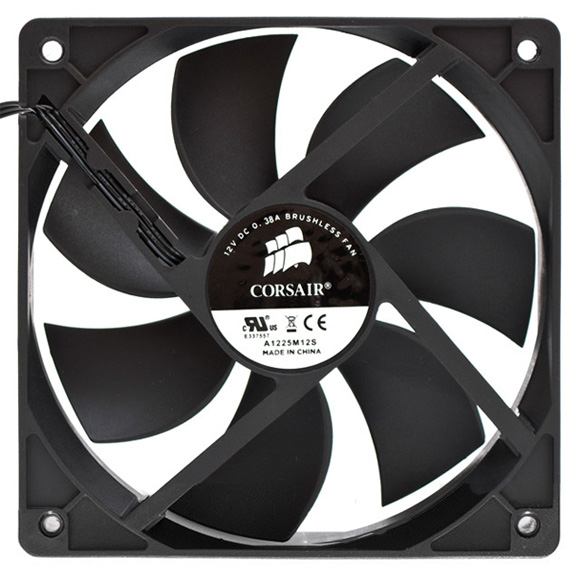

Corsair Graphite 230T надходить у продаж з трьома встановленими вентиляторами. Найбільш помітний двенадцатісантіметровий вентилятор на задній панелі, який працює на видув. Він забарвлений в чорний колір, максимальна швидкість обертання доходить до 1200 об / хв. Крильчатка починає обертатися вже при напрузі 4 В, при цьому швидкість складає 400 об / хв. На мінімальній швидкості вертушка безшумна, легкий шум від роботи пропелера з'являється при 800 об / хв, але навіть на граничних оборотах рівень шуму нижче середнього. Причепитися можна лише до рівномірного торохтіння в районі підшипника. Вентилятор забезпечений довгим, близько півметра, чорним шнуром, який закінчується трьохконтактні роз'ємом.

Два інших вентилятора знаходяться на передній панелі і працюють на вдув, забезпечуючи надходження прохолодного повітря і вентіліруя жорсткі диски. Їх технічні параметри збігаються з розглянутими вище екземпляром. Відрізняються вони лише матеріалом (передні вертушки зроблені з прозорого пластика) і наявністю підсвічування оранжевого кольору.

Посадочне місце блоку живлення не обладнане віброізоляцією. Якщо на днище встановлений 140-мм пропелер, допустима довжина блоку живлення лежить в межах 180 мм, а якщо він обладнаний модульними роз'ємами, варто обмежитися 160-мм моделлю.

Кошик для накопичувачів знаходиться на своєму традиційному місці, в передній частині корпусу. Вона дозволяє встановити чотири жорсткі диски. Установка накопичувачів надзвичайно проста, досить засунути їх до упору, тримаючи роз'ємами від себе. Там їх зафіксує спеціальна засувка.

Над поперечними відсіками для вінчестерів є поздовжній лоток, в який можна встановити чотири твердотільних накопичувача. Процес монтажу аналогічний, просто відсуває їх до клацання. Пластикова кліпса утримує SSD здається досить хисткою деталлю. Втім, все накопичувачі можна закріпити звичними гвинтами.

Над кошиком, у верхній частині корпусу, зарезервовано три посадочних місця для п'ятидюймових пристроїв. Стандартні оптичні приводи можна зафіксувати за допомогою пружної металевої планки зі штирями. В інших випадках доведеться використовувати гвинтовий кріплення.

Середньої кошика не передбачено. Завдяки її відсутності можна встановлювати відеокарти довжиною до 430 мм.

Піддон корпусу зяє отворами для установки кулера і прихованої укладання кабелів. Не забули конструктори про проушинах під кабельні стяжки. Їх налічується сім штук, причому всі розташовані в потрібних місцях. Простір між піддоном і бічною стінкою становить від 16 до 21 мм, чого цілком достатньо для укладання проводів.

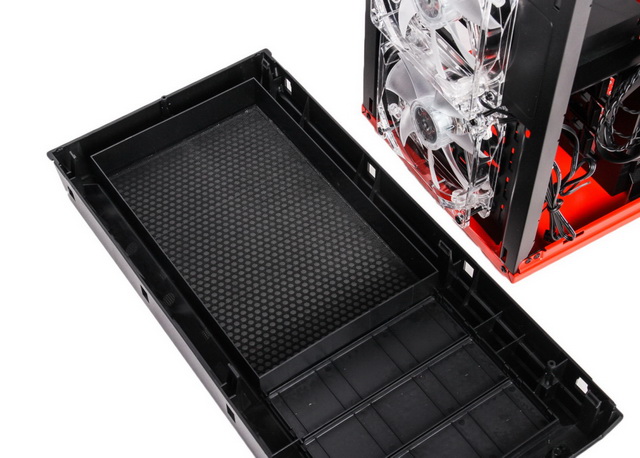

Передня панель фіксується за допомогою шести пластикових засувок і легко знімається. Порадувала продуманою конструкцією обойма з пиловим фільтром. Завдяки йому пилу в корпусі буде набагато менше.

Два вищезазначених вентилятора кріпляться до металевої частини фронтальній панелі. Нижній тримається на довгих гвинтах, він втоплений в корпус глибше верхнього побратима, який фіксується шурупами. Виброизолирующих прокладок ми не виявили, хоча, як показали подальші тести, вони можуть стати в нагоді. При огляді викликає деякі сумніви ефективність роботи нижнього вентилятора, який відповідає за охолодження жорстких дисків. Справа в тому, що на шляху повітряного потоку розташовані досить багато перешкод. Забігаючи вперед, повідомимо, що ці побоювання виявилися безпідставними, у чому наочно переконують результати тестів.

При необхідності кошик можна легко зняти. Для цього потрібно викрутити два шурупи збоку і два спереду. Робити це має сенс лише при складанні специфічних комп'ютерних систем, так як посадочних місць для накопичувачів не залишається, зате з'являється можливістю встановити довгі відеокарти в будь-який слот.

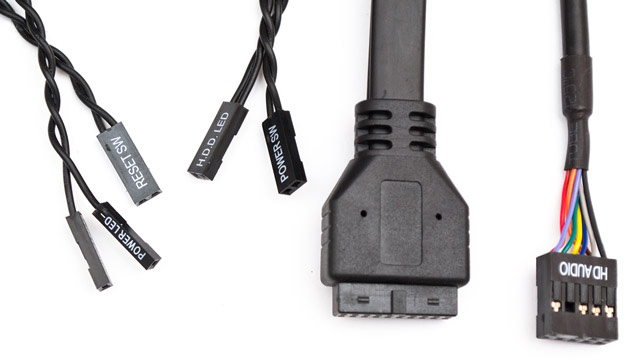

Корпус забезпечений набором з чотирьох кабелів. З їх допомогою підключають світлодіодні індикатори, кнопки запуску і перезавантаження, роз'єми USB 3.0 і звукові порти. Всі дроти мають чорну ізоляцію і пристойну довжину. Шлейф USB 3.0 плоский, що помітно полегшує його укладку. На жаль, підключити материнську плату застарілої моделі буде проблематично, так перехідники на USB 2. 0 відсутні.

Збірка системи

Збірка комп'ютерної системи в корпусі Corsair Graphite 230T виявилася простою, ускладнень в процесі не виникло. Провід легко вміщаються за піддоном материнської плати, головне, щоб шлейфи не накладалися, інакше праві дверцята буде погано закриватися.

Після установки ми оцінили вдале розташування вікна, яке демонструє найбільш привабливі частини системи, приховуючи від глядачів дроти в передній частині. Також порадувала продумана підсвічування вентиляторів і індикаторів передньої панелі. Вона виглядає дуже красиво і підкреслює футуристичну стилістику корпусу.

Тестування

Для тестів ефективності охолодження в корпусі Corsair Graphite 230T була зібрана комп'ютерна система на базі процесора Intel Core i7, материнської плати Asus P8Z77-M PRO і жорсткого диска Western Digital 500GB.

Щоб створити пристойну теплове навантаження, були одночасно запущені стрес-тести LinX, Crystal Disk Mark і MSI Combustor, які впливали на всі ключові комплектуючі. При цьому енергоспоживання системи доходило до 321 Вт. У приміщенні де проводилися тести температура становила 24 градуси Цельсія. Вентилятори процесорного кулера і відеокарти були примусово виставлені на максимальні оберти.

Для точної оцінки можливостей корпусу, ми провели тестування в трьох різних режимах.

У першому три комплектних 120-мм вентилятора працювали з максимальною швидкістю 1200 об / хв. У другому режимі вони оберталися зі швидкістю 700 об / хв, при якій вертушки функціонують практично безшумно. Третій режим відрізняється від попереднього лише наявністю додаткового вентилятора. Ми додали до попередньо встановлених двенадцатісантіметровим моделям великий четирнадцатісантіметровий вентилятор be quiet! Silent Wings 2, який був поміщений в задній верхній частині корпусу і працював на видув.

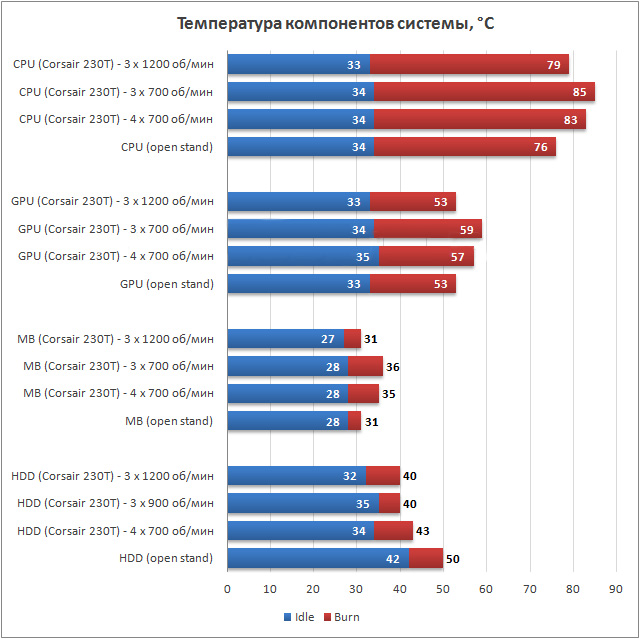

Результати вказані на діаграмі. Показники корпусу Corsair Graphite 230T ми порівняли з відкритим стендом.

Як бачите, стокові вентилятори здатні забезпечити нормальний повітрообмін лише на максимальній швидкості. Але в тихому режимі показники різко знижуються. Відставання від відкритого стенду складає від семи (процесор) до п'яти (материнська плата і відеокарта) градусів. Найменше проблем з охолодженням жорстких дисків. Але не будемо забувати, що в реальному житті система навряд чи буде піддаватися аналогічним стресових навантажень, отже, систему охолодження Corsair Graphite 230T можна вважати нормальною.

Висновки

У корпусі Corsair Graphite 230T є все, чого вимагають останні тенденції ринку ПК комплектуючих. У нього навряд чи виникнуть проблеми з сумісністю, також можна не обмежувати себе у виборі процесорного кулера. Три встановлених вентилятора демонструють пристойну співвідношення продуктивності і шуму.

Відносно дизайну герой огляду помітно перевершує своїх однокласників. Розробникам вдалося об'єднати строгі класичні обводи Hi-Tech концепції з цікавою гамою кольорів. Також розглянуте шасі виявилося дуже зручно в збірці і розбиранні комп'ютерної системи.

На жаль, без недоліків не обійшлося. Найбільш істотний, це тонкий метал, здатний погнутися при необережному поводженні. Також відзначимо занадто низькі ніжки, відсутність пилового фільтра на нижній панелі і деякі дефекти фарбування, наприклад, в місцях стиків.

Незважаючи на зазначені мінуси, а також кілька завищену вартість, корпус Graphite 230T є одним з дуже цікавих корпусів бюджетного сегмента ринку. Завдяки унікальній зовнішності і хорошого вентиляційного потенціалу, він може використовуватися як для збирання ігрових комп'ютерів, так і тихих мультимедійних систем.
