Огляд і тестування відеокарти MSI Radeon R9 290X LIGHTNING

Найвідоміша серед оверклокерів серія відеокарт LIGHTNING від компанії MSI поповнилася новою моделлю. На цей раз інженери компанії попрацювали над топової відеокартою від AMD - R9 290X, максимально підготувавши її для оверклокінгу. Розробляючи відеокарти серії LIGHTNING, інженери компанії не просто замінюють стандартну систему охолодження на більш ефективну, але і вносять зміни в розведення друкованої плати, а також оснащують модель рядом фірмових технологій. В даному огляді детально розглянемо відеокарту MSI Radeon R9 290X LIGHTNING, оцінимо її розгінний потенціал і протестуємо в ряді ігрових додатків. Перш ніж переходити до тестування відеокарти зупинимося на її технічні характеристики.

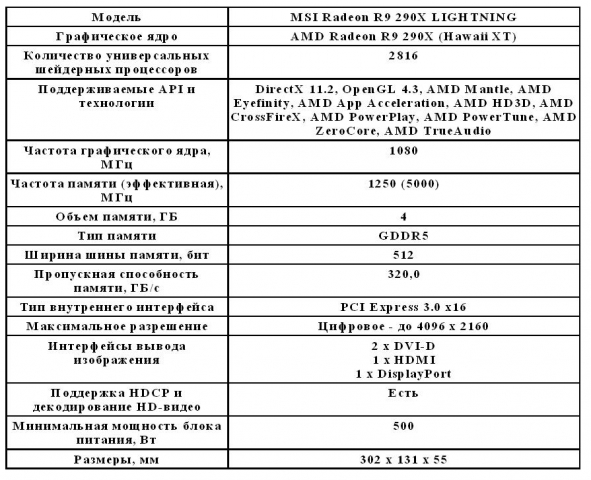

Упаковка і комплект поставки

Компанія MSI вирішила змінити оформлення упаковки відеокарт серії LIGHTNING. Раніше відеокарти даної серії мали різний кольорове оформлення. Відкрите серії LIGHTNING засновані на графічному процесорі від AMD мали упаковку, виконану в червоно-чорних тонах. Якщо відеокарта була побудована на основі графічного процесора від NVIDIA, то упаковка була виконана в чорно-зелених тонах. Зараз все відеокарти цієї серії мають упаковку, виконану в жовто-чорних тонах. Трохи змінився і дизайн оформлення, хоча логотип серії залишився колишнім.

Про те, що відеоадаптер заснований на графічному процесорі від AMD, тепер каже повна назва відеоадаптера, яке розташоване зліва внизу на лицьовій панелі, а також фірмова вставка від AMD червоного кольору розташована праворуч. Крім цього на передній панелі розташований ярлик «ОС», який повідомляє про збільшення номінальних частот адаптера. Задня панель упаковки відведена під опис технологій застосованих на відеоадаптер.

Тут також розташовано опис нової системи охолодження. Мінімальні системні вимоги, розміщені на одній з бічних панелей упаковки, не відрізняються від вимог, що пред'являються до стандартної моделі. Рекомендована потужність блоку живлення для даної моделі становить 500 Вт, крім цього він повинен мати два роз'єми 8-pin. Усередині барвисто оформленої упаковки розташована ще одна коробка з щільного картону чорного кольору.

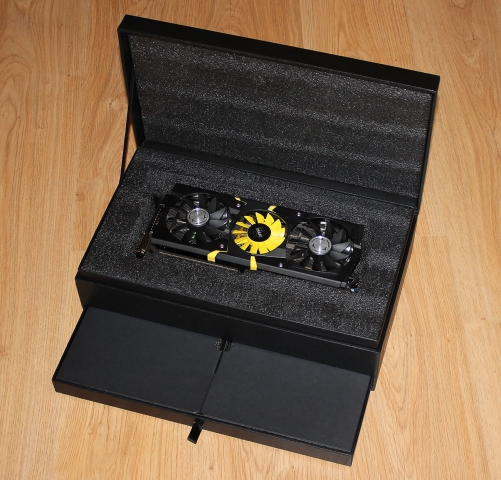

У ній розташовуються відеокарта і комплект поставки. Відеоадаптер розташований у верхньому відсіку, а в нижньому розташований комплект поставки.

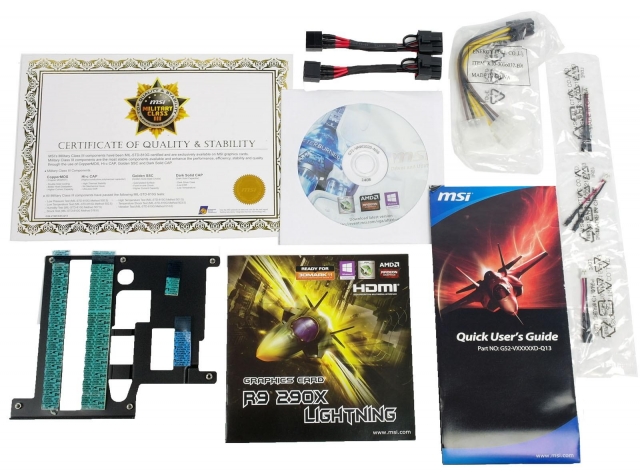

Комплект поставки відеоадаптера Radeon R9 290X LIGHTNING складається з:

керівництва користувача;

проспекту з описом фірмових технологій;

сертифіката Military Class 4;

диска з програмним забезпеченням і драйверами;

трьох перехідників додаткового харчування;

трьох перехідників для виміру напруги живлення основних компонентів відеоадаптера;

радіатора для елементів підсистеми живлення на випадок установки склянки для рідкого азоту.

Комплект поставки містить все необхідне але, з огляду на високу вартість адаптера його можна назвати досить бідним. Виробник міг в нього додати, наприклад ключ для безкоштовного скачування ліцензійної версії гри або тест програми.

Зовнішній вигляд і система охолодження

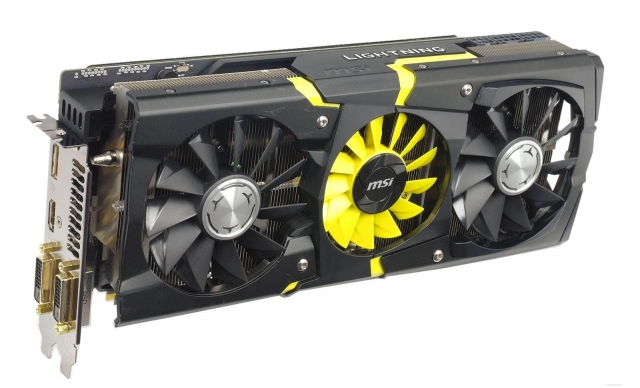

Відеокарта має досить великі габаритні розміри і вага. Вага адаптера становить майже 1,6 кг при довжині адаптера в 302 мм. Такі габарити цілком порівнянні з двухпроцессорними видеоадаптерами. Встановити відеоадаптер в корпус формату Middle-Tower може бути досить проблематично.

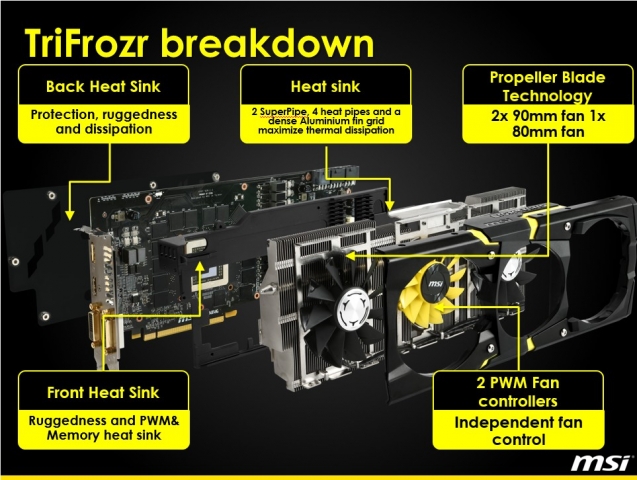

Відеоадаптери серії LIGHTNING отримали систему охолодження з новим дизайном, яка вперше з'явилася на моделі GTX 780 LIGHTNING OC. Замість старої системи охолодження з двома вентиляторами з'явилася система охолодження з трьома вентиляторами, агресивнішим дизайном і збільшеною висотою. Мабуть це було викликано виросли рівнем TDP у адаптерів останнього покоління. Нова система охолодження отримала назву TriFrozr Thermal Design.

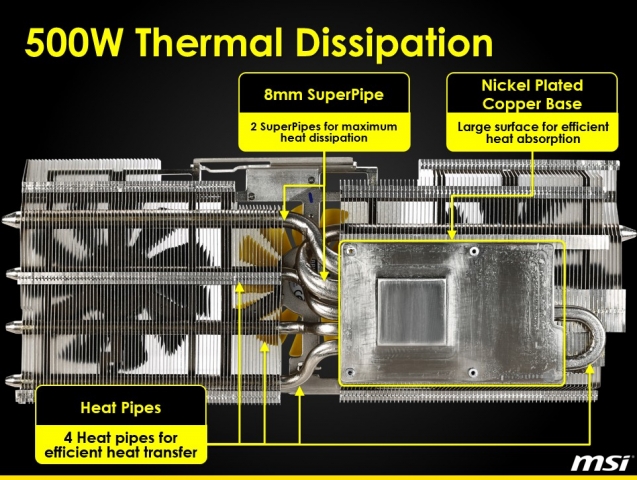

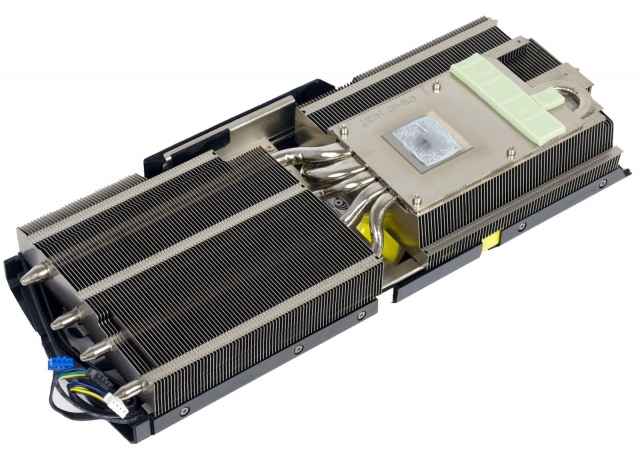

Масивна система охолодження, яка і складає основну вагу адаптера, кріпиться до друкованої плати чотирма пружними гвинтами. Інженери компанії вирішили не зраджувати традиціям, тому продовжують використовувати в системі охолодження в якості основного елемента теплові трубки з технологією SuperPipes.

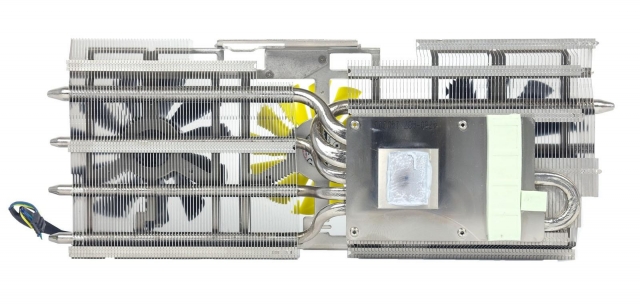

Для охолодження графічного процесора використовуються чотири теплові трубки діаметром 6 мм і дві теплові трубки діаметром 8 мм.

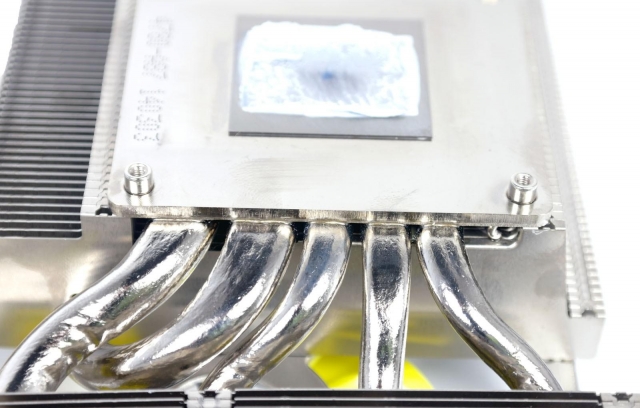

Контакт теплових трубок з поверхнею чіпа виконаний через мідну основу.

Мідна основа контактує не тільки з поверхнею графічного процесора, але і охолоджує частина мікросхем відеопам'яті.

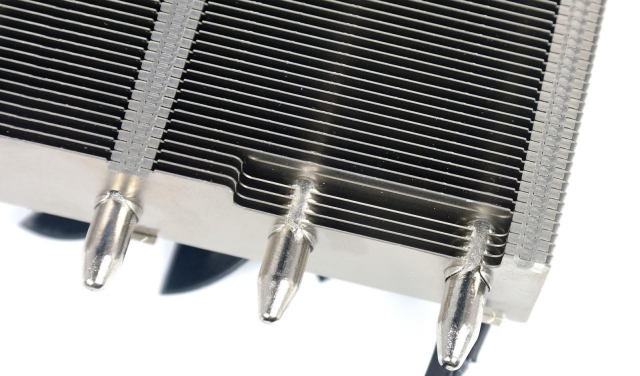

Всі елементи системи охолодження, які з часом можуть бути схильні до окислення, захищені шаром нікелю. Радіатор адаптера виконаний з алюмінієвих пластин, які розділені на дві секції. Надійний контакт теплових трубок з ребрами радіатора забезпечений за допомогою припою.

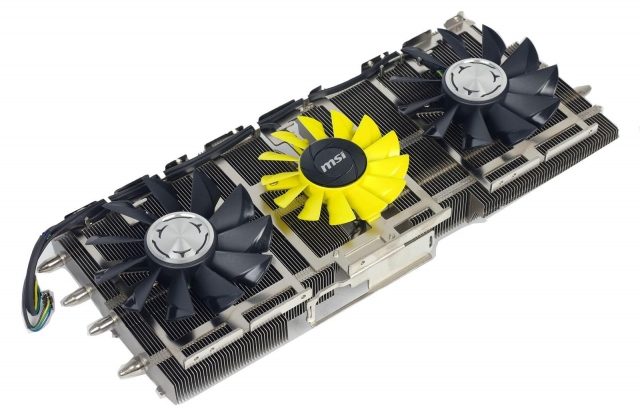

Радіатор відеоадаптера обдувається трьома вентиляторами, встановленими на спеціальній металевій рамці.

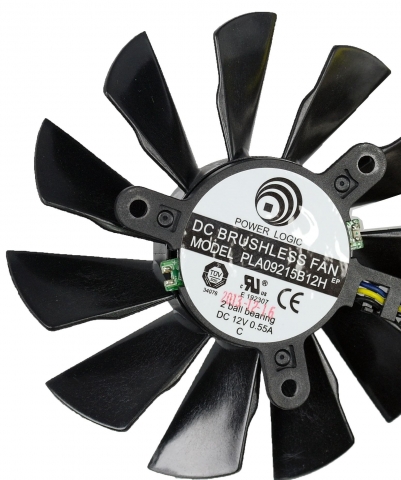

Два крайніх вентилятора пофарбовані в чорний колір і мають діаметр крильчатки рівний 92 мм, центральний вентилятор жовтого кольору має діаметр 80 мм. Всі три вентилятора виробництва компанії Power Logic розраховані на напругу живлення 12 В, яке подається через 4 контактні роз'єми. У вентиляторах використовуються кулькові підшипники. Лопаті вентиляторів виконані за технологією PropellerBlade для забезпечення великого повітряного потоку.

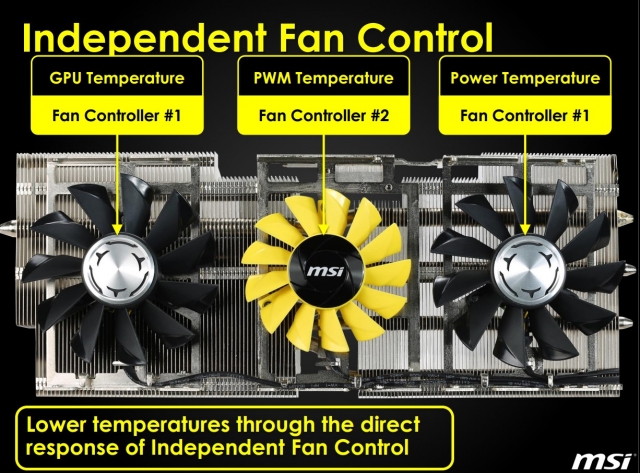

Швидкість обертання бічних вентиляторів регулюється незалежно від центрального вентилятора.

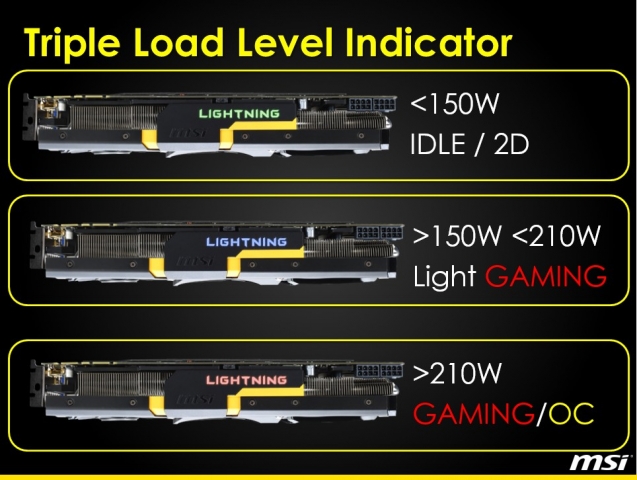

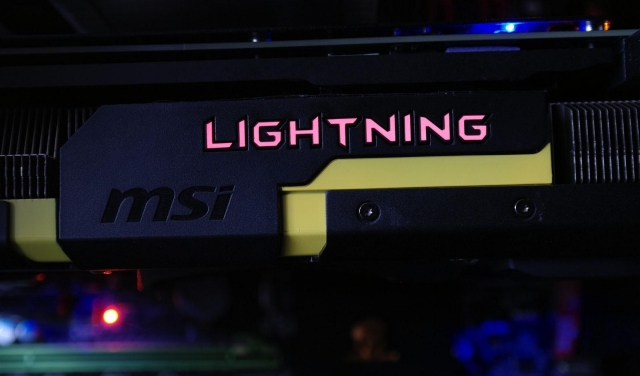

Закриває систему охолодження металевий кожух чорного кольору з жовтими вставками. На одній з бічних панелей кожуха системи охолодження є напис «LIGHTNING» зі світлодіодним підсвічуванням, яка змінює колір залежно від споживаної відкритий потужності.

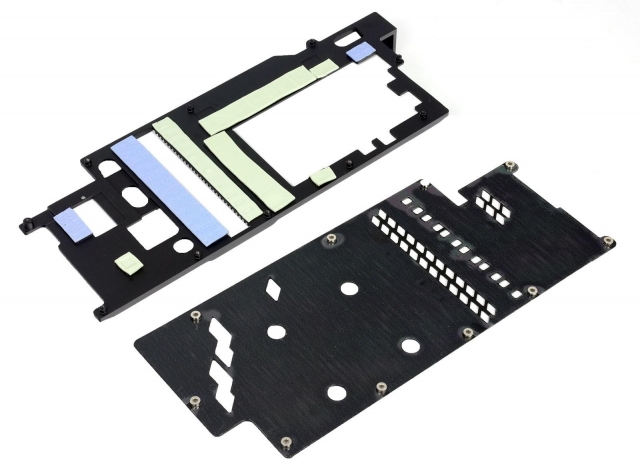

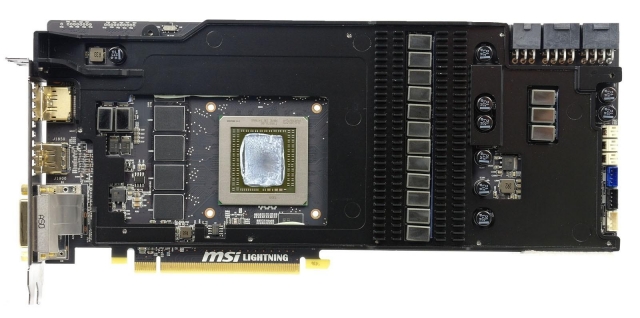

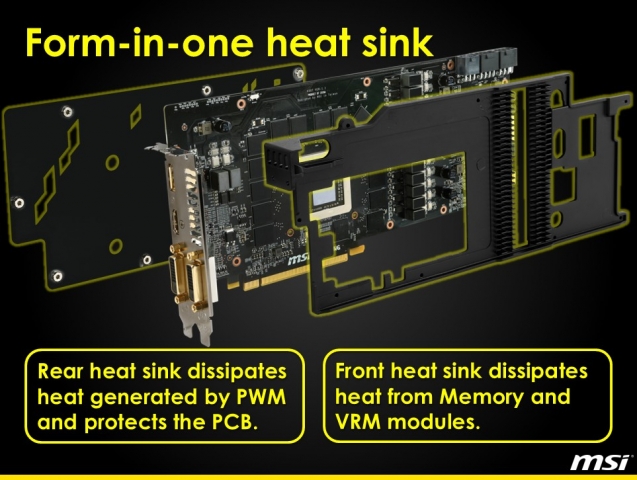

Крім графічного процесора на відеокарті присутні і інші компоненти, які потребують ефективного охолодженні. Це мікросхеми відеопам'яті і силові елементи підсистеми живлення. Для їх охолодження встановлена ??металева рамка, що закриває практично всю лицьову частину друкованої плати.

У місцях розташування силових елементів підсистеми живлення, які схильні до найбільшого нагріву, на металевій рамці розташовані невеликі ребра для збільшення площі тепловіддачі.

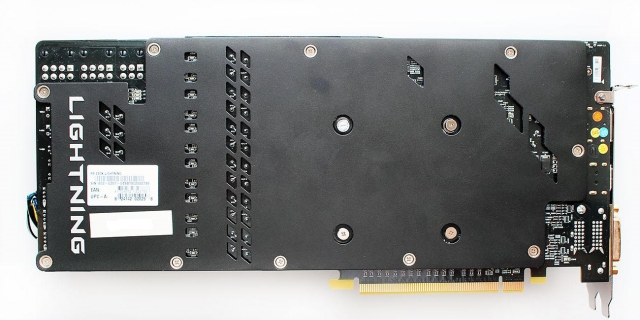

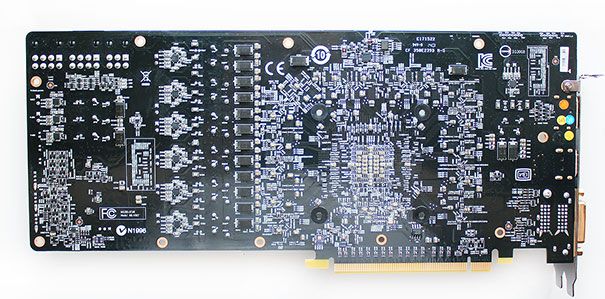

Зі ??зворотного боку друкованої плати встановлена ??ще одна металева рамка.

Вона не виконує роль додаткового радіатора, але з огляду на чималу вагу системи охолодження її наявність просто необхідно. Вона необхідна для збільшення жорсткості і запобігання пошкодження друкованої плати в випадки вигину. Щоб не погіршувати охолодження найбільш гарячих елементів на пластині присутні спеціальні вирізи.

Щоб в системі охолодження адаптера між ребрами радіатора не накопичувалася пил, вона отримала технологію Dust Removal. Концепція даної технології полягає в тому, що при старті системи два крайніх вентилятора обертаються в протилежну сторону протягом 30 секунд, що допомагає позбутися від пилу, що накопичився.

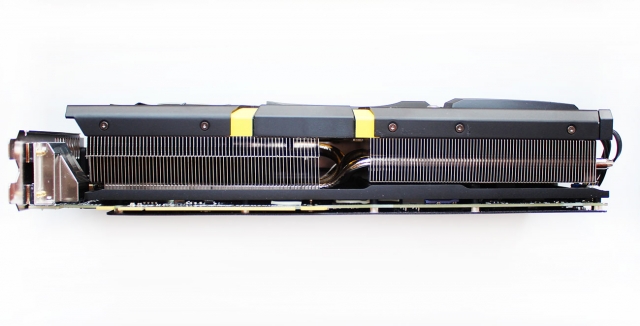

По висоті відеоадаптер з встановленою системою охолодження займає три слоти розширення.

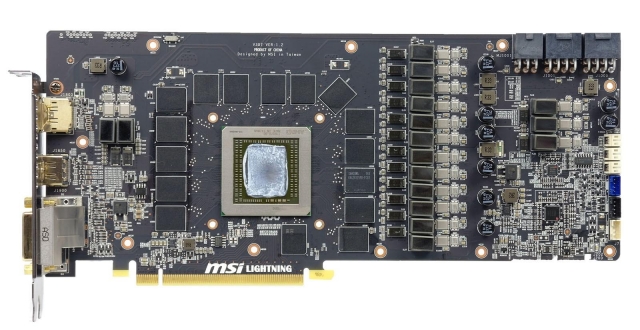

Друкована плата

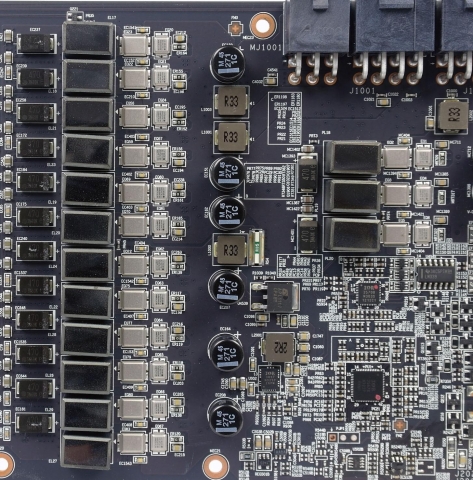

При підвищенні номінальних частот відеоадаптера зростає споживана їм потужність. У цьому випадку основне навантаження лягає на підсистему харчування відеоадаптера. З огляду на, що відеокарта MSI Radeon R9 290X LIGHTNING призначена для екстремального оверклокінгу не дивно, що інженери компанії особливу увагу при проектуванні і розведення друкованої плати приділили підсистемі харчування. Загальна кількість фаз живлення збільшено до 17.

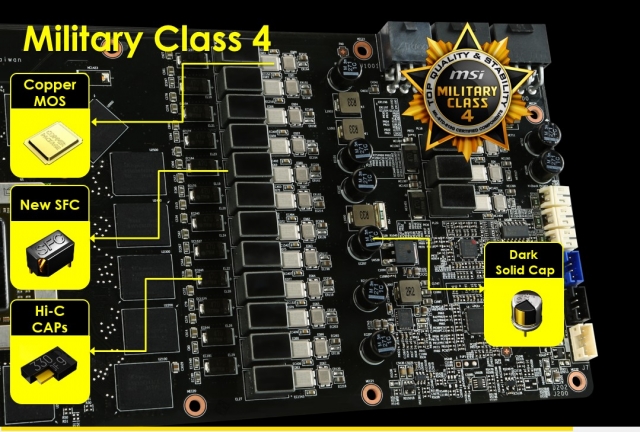

З них 12 фаз розташоване в ланцюзі живлення графічного процесора, 3 фази живлять відеопам'ять і дві фази - PLL. У всіх ланцюгах харчування використовується високоякісна елементна база об'єднана концепцією Military Class IV.

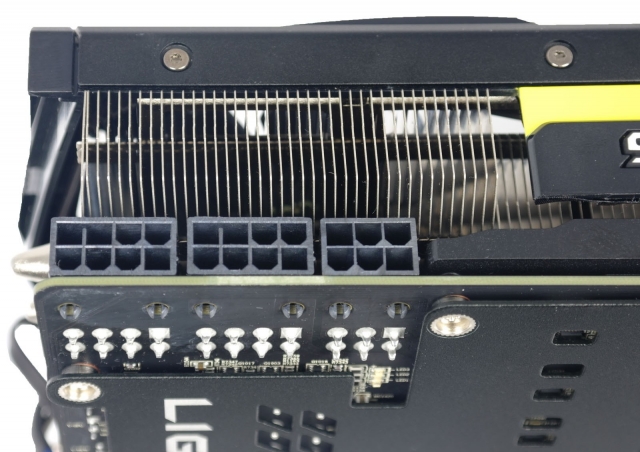

Крім роз'єму PCI Express відеоадаптер отримує харчування через три додаткові роз'єми (два - 8-pin і один 6-pin).

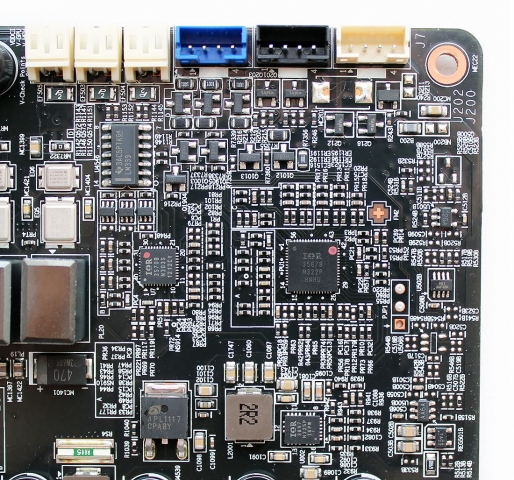

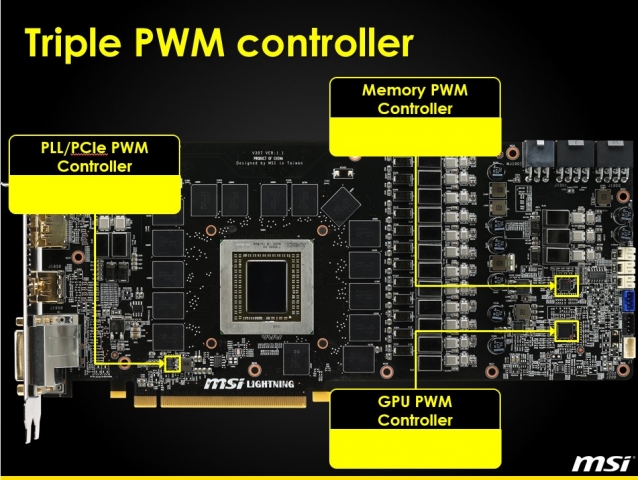

Таким чином, теоретично споживання відеокарти може досягати 450 Вт проти 300 Вт у стандартної моделі. Керують фазами живлення три контролера виробництва International Rectifier.

Контролер IR3570B управляє фазами живлення відеопам'яті, а IR 3567B фазами живлення графічного процесора.

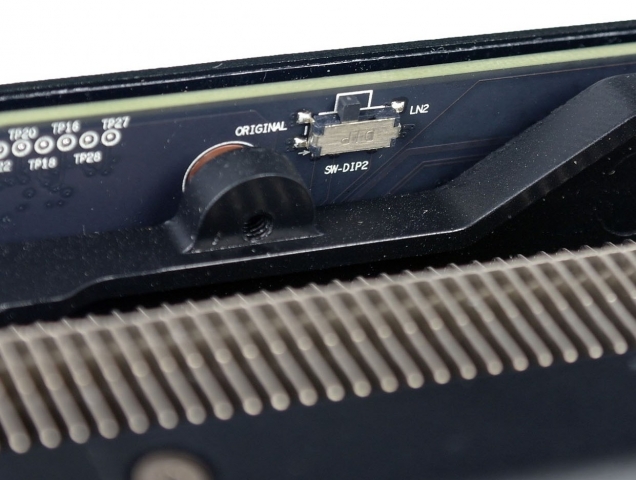

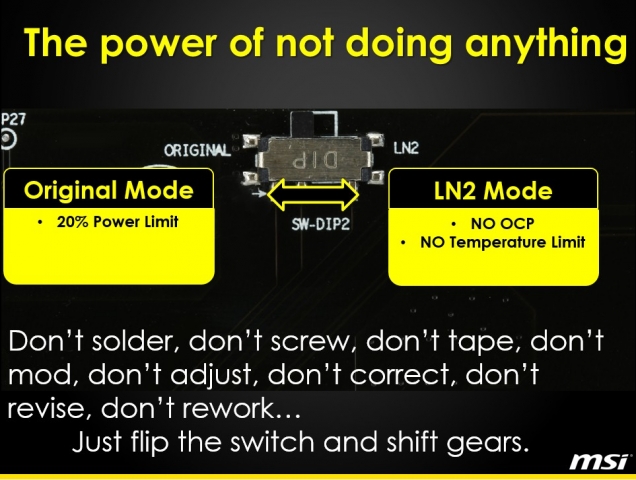

У передній частині друкованої плати розташований мікроперемикач, який дозволяє користувачеві вибрати один з двох BIOS - ORIGINAL або LN2.

BIOS LN2 дозволяє зняти всі встановлені компанією AMD обмеження по споживаної потужності і температурі графічного ядра.

Цю версію BIOS рекомендовано вибирати при розгоні з використанням рідкого азоту для досягнення найбільш високого результату.

Ще однією характерною особливістю всіх відеокарт серії LIGHTNING є наявність модуля GPU Reactor. Основною функцією даного модуля є зменшення пульсацій напруги живлення графічного процесора. Але, відеоадаптер Radeon R9 290X LIGHTNING цієї плати позбавлений. Правда зазначу, що на платі присутній ряд конденсаторів в підсистемі харчування, якого немає у стандартній моделі.

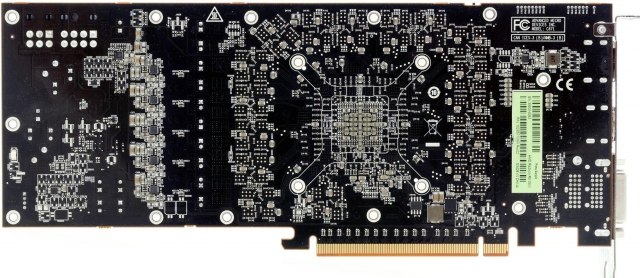

Для наочності наведу зображення друкованої плати стандартної моделі.

Можливо, саме вони і виконують функції модуля GPU Reactor. Припускаю, що інженери компанії MSI пішли на такий крок, через те, що відеоадаптер по висоті вже займає три слота розширення і при наявності модуля могли виникнути проблеми при створенні масиву з декількох адаптерів.

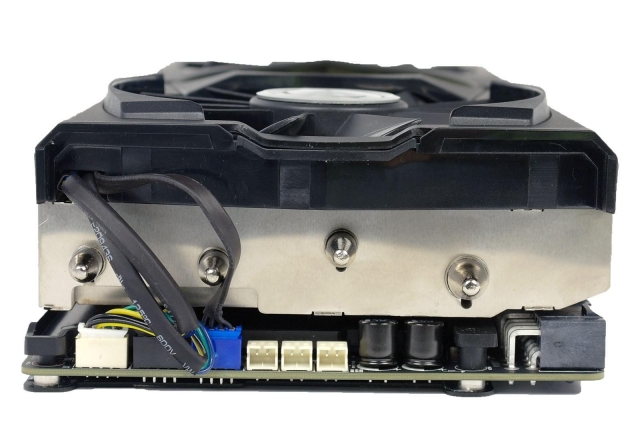

У задній частині друкованої плати, поруч з роз'ємами для підключення вентиляторів, розташовані три роз'єми «V-Check Points».

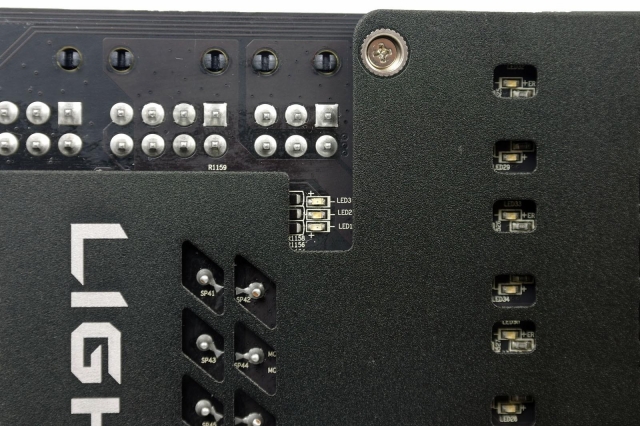

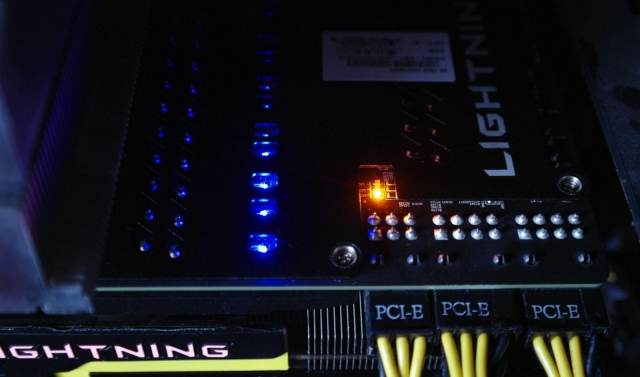

Підключивши до них спеціальні перехідники з комплекту поставки, користувач може за допомогою мультиметра контролювати напруга живлення основних компонентів. Зі зворотного боку друкованої плати розташована лінійка з 12 світлодіодів.

Світлодіоди відображають кількість задіяних фаз живлення графічного процесора. Біля роз'ємів додаткового живлення розташовані ще три світлодіода червоного, синього і жовтого кольорів.

Червоний світлодіод горить, коли недостатньо харчування, синій - нормальний режим роботи і жовтий - режим розгону.

Загальний обсяг відеопам'яті, як і у стандартної моделі, становить 4 Гб, але в якості відеопам'яті замість мікросхем виробництва SK Hynix використовуються мікросхеми виробництва Samsung з маркуванням K4G20325FD-FC03. Заміна мікросхем відеопам'яті ніяк не позначилася на їх номінальній частоті, яка, як і раніше становить 5000 МГц. А ось номінальна частота графічного процесора була збільшена з стандартних 1000 МГц до 1080 МГц. Нехай це і невелике збільшення, але будемо сподіватися, що в процесі роботи частота графічного процесора, завдяки більш ефективній системі охолодження, що не буде істотно знижуватися, як це відбувається на стандартній моделі.

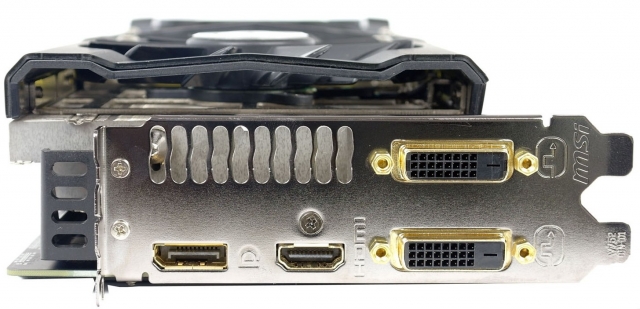

На інтерфейсну панель відеоадаптера виведені чотири роз'єми з золотим напиленням для підключення монітора.

Температурні характеристики і розгінний потенціал

Тестована відеокарта на відміну від стандартної моделі не має перемикача вибору режиму роботи системи охолодження. Заміри проводились при автоматичного регулювання швидкості обертання вентиляторів і при максимальній швидкості обертання вентиляторів. При автоматичного регулювання швидкості обертання вентиляторів температура відеоадаптера в ігрових додатках становила близько 75 градусів при температурі в приміщенні рівній 24 градусам. Швидкість обертання вентиляторів системи охолодження адаптера становила 60 відсотків від максимальної. У такому режимі роботи шум від системи охолодження був значно нижче, ніж у стандартної моделі, а частота графічного процесора не опускалася нижче номінального значення в 1080 МГц. Після установки максимальної швидкості обертання вентиляторів температура опустилася до 71 градуса.

Розгін відеоадаптера проводився при максимальній швидкості обертання вентиляторів. Спочатку розгін проводився без збільшення напруги живлення. Номінальні частоти адаптера вдалося збільшити до 1115 МГц для процесора і до 5760 МГц для відеопам'яті. Після підвищення напруги живлення частоти зросли до 1190 МГц для процесора і до 6680 МГц для відеопам'яті. Температура адаптера після розгону збільшилася до 74 градусів. Таким чином, можна зробити висновок, що навіть після такого розгону відеоадаптер більшу частину часу буде працювати на максимальній частоті, що не скидаючи її через перегрів.

Тестування в ігрових додатках

Для тестування відеокарта була встановлена ??в наступну систему:

Процесор Intel Core i7-3930K 3200 MHz L3-12288 Kb DMI s2011 box;

Материнська плата Asus Rampage IV Formula s2011 ATX;

Оперативна пам'ять G.SKILL DDR3 4x2048 Mb PC3-12800 1600 MHz;

Жорсткий диск Samsung 500GB SSD 2.5 "SATAIII;

Блок живлення Thermaltake Toughpower Grand 1050W;

Операційна система Windows 7 Ultimate X64 Service Pack 1.

Як опоненти для тестованої моделі були взяті відеокарти:

AMD Radeon HD 7990, AMD Radeon R9 290Х, NVIDIA GeForce GTX 690,

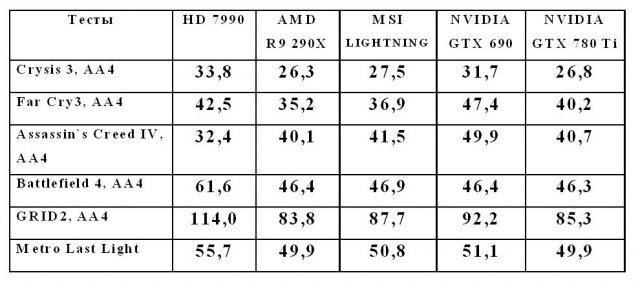

NVIDIA GeForce GTX 780 Ti. Всі відеокарти проходили ігрові тести на номінальних частотах в дозволі 2560 х 1600 пікселів. Нижче наведена зведена таблиця з результатами тестування.

Висновки

Відеокарта MSI Radeon R9 290X LIGHTNING створювалася інженерами компанії як краще рішення для екстремального оверклокера. Всі технології, закладені в ній, спрямовані на досягнення максимального результату. Якщо її використовувати в якості ігрової відеокарти, то варто врахувати що вона не зможе розкрити весь закладений в неї потенціал. Більшість її технологій просто будуть не затребувані, а заплатити за них доведеться. Тому з точки зору геймера це не кращий варіант по співвідношенню ціна / продуктивність.
