Огляд і тестування відеокарти ASUS GeForce GTX 780 POSEIDON PLATINUM

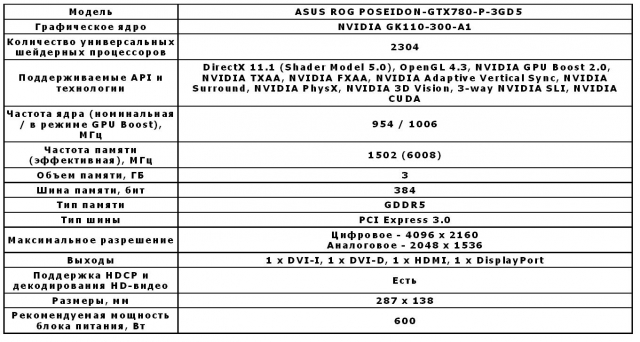

Під кінець 2013 року компанія ASUS вирішила порадувати своїх шанувальників, представивши відразу дві моделі відеокарт з серії ROG. Першою була представлена ??відеокарта ASUS ROG Mars 760 - двухпроцессорная відеокарта на базі двох графічних процесорів GK 104. Слідом за цією моделлю була представлена ??відеокарта ASUS GeForce GTX 780 POSEIDON PLATINUM. Про неї і піде мова в даному огляді. Дана модель оснащена нестандартною системою охолодження, яка дуже рідко зустрічається на відкритих. Деякі моделі високопродуктивних материнських плат орієнтованих на оверклокерів і геймерів, наприклад, GIGABYTE G1. Sniper 5 виробники оснащують системою охолодження, радіатори якої можуть охолоджуватися і повітрям і за допомогою води. Аналогічною системою охолодження оснащена нова модель ASUS GeForce GTX 780 POSEIDON PLATINUM, в якій для охолодження графічного процесора можна використовувати як повітряне, так і водяне охолодження. Це перша модель компанії ASUS з такою системою охолодження. Що являє собою дана відеокарта, наскільки вдало і виправдано застосування такої системи охолодження спробуємо поступово розібратися, а почнемо з технічних характеристик відеокарти, які представлю в таблиці.

Упаковка і комплект поставки

Відеоадаптер поставляється в картонній коробці, оформлення якої виконано в традиційному для лінійки ROG стилі з переважанням темно-червоних відтінків.

На передній панелі упаковки під назвою відеокарти розміщено напис: «Air or Liquid - You Choice to Chill». Якраз вона і дає знати користувачу про можливість використання для охолодження відеокарти повітря або води за бажанням користувача. Це вся інформація про відеокарту, розташована на передній панелі. Додаткова інформація про відеокарту і її технологічні особливості розташована на задній панелі і на внутрішній поверхні відкидний кришки.

При описі технологічних особливостей відеокарти основна увага приділялася підсистемі харчування і незвичайної системи охолодження. Специфікація відеоадаптера і опис відеовиходів розташовані на задній панелі пакувальної коробки.

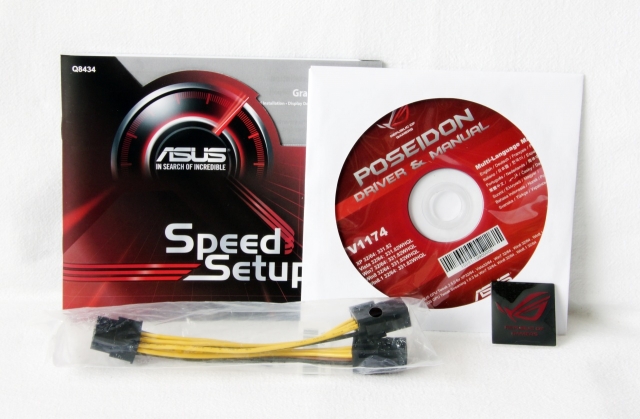

Останнім часом вся продукція серії ROG має досить бідні комплекти поставки. Дана відеокарта не стала винятком. Разом з нею користувач отримає тільки керівництво користувача, програмне забезпечення, перехідник додаткового живлення і диск з логотипом серії ROG.

Дуже скромний комплект для відеоадаптера такого класу.

Конструкція відеокарти

Відмінною особливістю даної моделі, безумовно, є незвичайна конструкція системи охолодження DirectCU H2O.

Кулер відеокарти має в підставі випарну камеру, закріплену на опорній пластині. Випарну камеру, що контактує з графічним процесором, пронизує водяний канал.

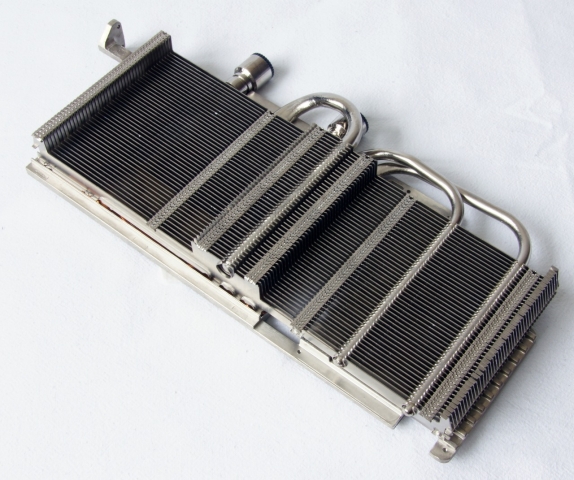

Зверху випарної камери кріпиться радіатор з поздовжньо розташованих алюмінієвих пластин, які пронизують три теплові трубки. Дві теплові трубки мають діаметр 6 мм, третя трубка діаметром 8 мм.

Трубки захищені від корозії шаром нікелю, а місця контактів трубок з ребрами радіатора для надійності пропаяни. Опорна пластина, на якій закріплена испарительная камера, виступає в якості радіатора для мікросхем пам'яті і силових елементів в підсистеми живлення.

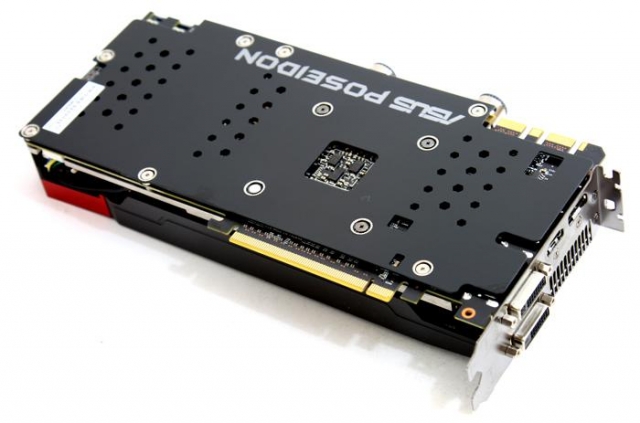

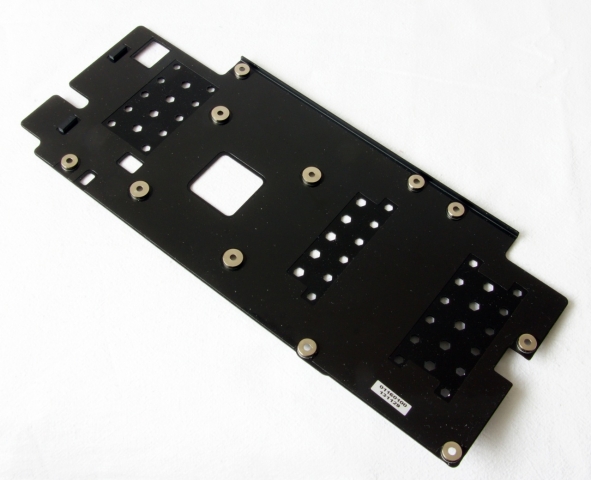

Задню частину друкованої плати закриває великий алюмінієвий бекплейт з прорізами для кращого охолодження компонентів. Він виконує тільки захисну функцію і не виступає в якості радіатора для компонентів плати.

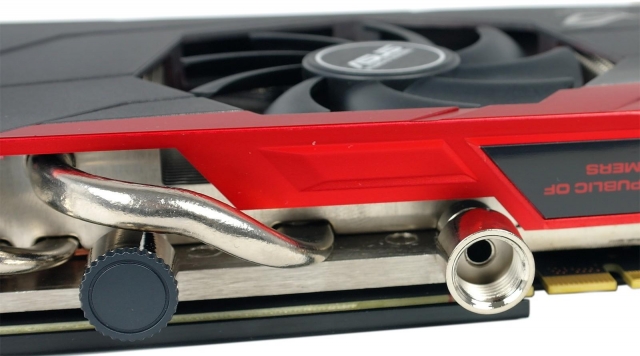

Для підключення до водяної системи охолодження на відеокарті використовуються фітинги з нарізним сполученням G1 / 4 ".

Фітинги закриті пластиковими заглушками для унеможливлення потрапляння сміття.

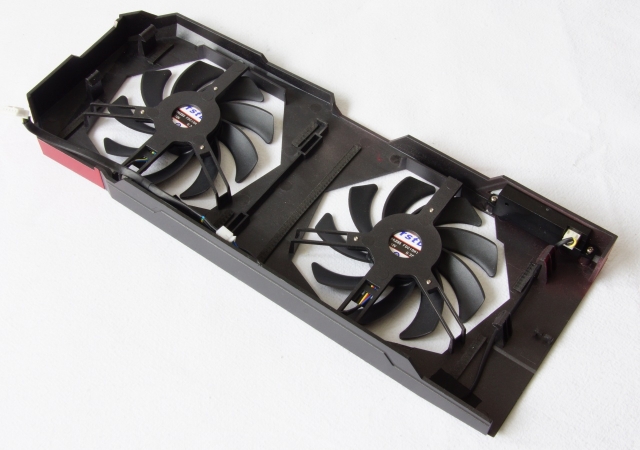

Радіатор системи охолодження обдувається двома вентиляторами, закріпленими на декоративному кожусі.

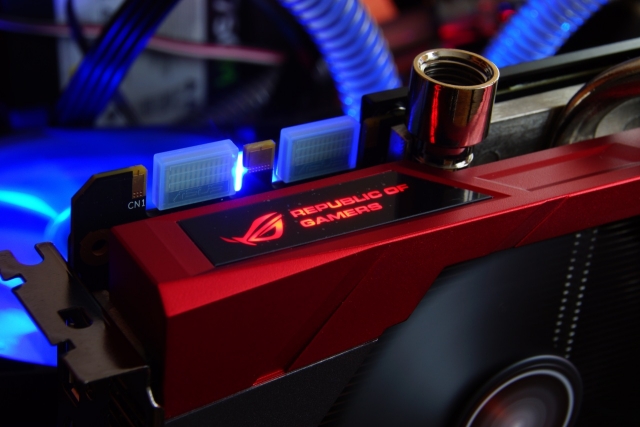

Кожух виконаний в червоно-чорних тонах, а на його бічній панелі розташований логотип серії ROG зі світлодіодним підсвічуванням червоного кольору.

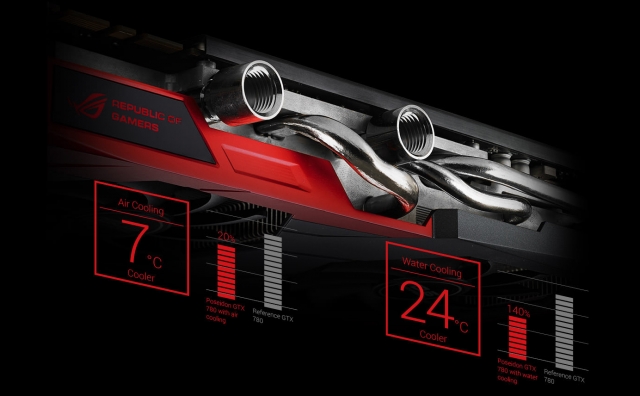

За інформацією компанії ASUS така система охолодження дозволяє знизити температуру відеокарти на 7 градусів в разі повітряного охолодження і до 24 градусів в разі використання водяної системи охолодження.

Друкована плата

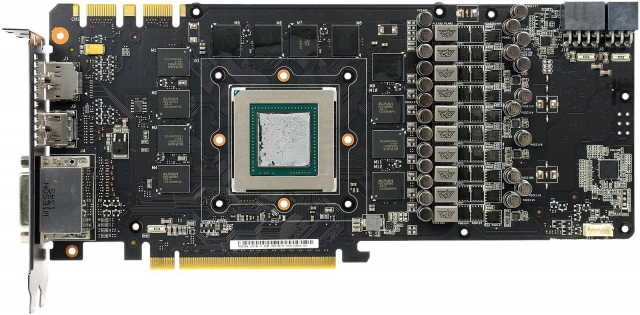

Ясна річ, що у такий відеокарти розводка друкованої плати відрізняється від стандартної моделі. Знявши з відеокарти систему охолодження, користувач відразу помітить, що основні зміни торкнулися підсистеми живлення, яка отримала додаткові фази харчування.

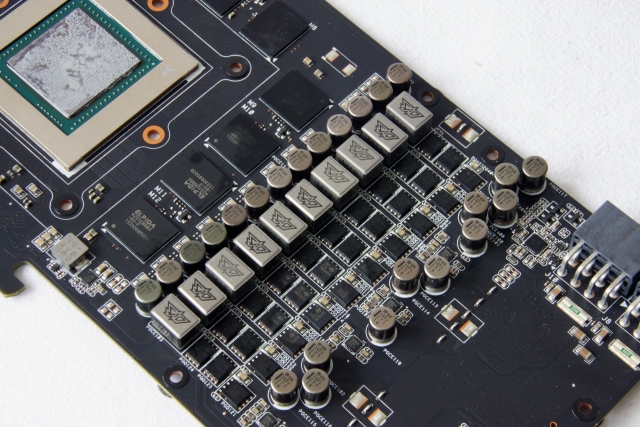

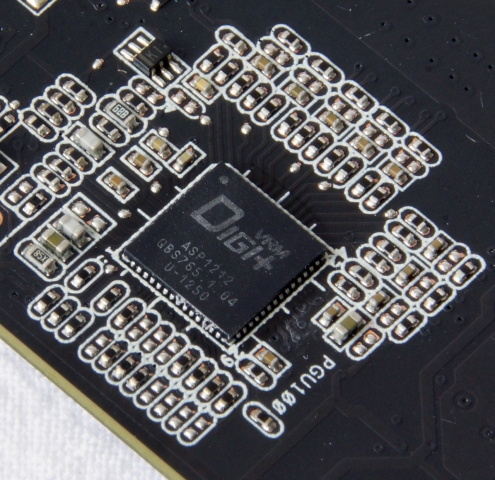

На відеокарті використовується підсистема харчування з 10 фазами, з яких вісім відповідають за харчування графічного процесора, в той час як у стандартній моделі графічний процесор живиться тільки від шести фаз. Елементна база відеоадаптера відповідає фірмовій концепції Super Alloy Power. Відповідно до неї на відеокарті використовуються твердотільні і танталові конденсатори, а також ферритові дроселі в закритих корпусах. Стандартний для GTX 780 контролер фаз живлення NCP 4206 від On Semiconductor замінений на ASP1212, який має сучасні технології з енергозбереження та може відключати невикористовувані в просте фази харчування.

У кожній фазі харчування використовується по три польових транзистора, два з яких мають маркування M3058M, а третій M3052M. Як драйвера використовується мікросхема IR3598. Додаткове харчування на відеокарту подається через роз'єми 6-pin і 8-pin.

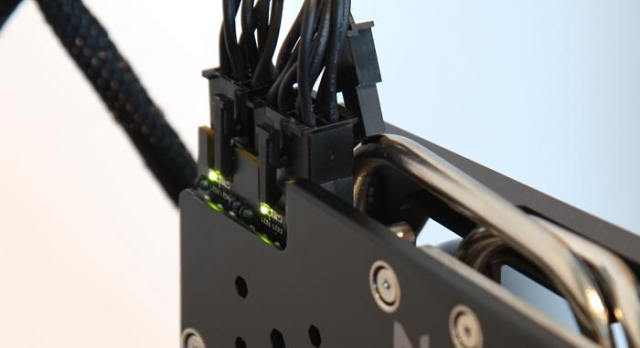

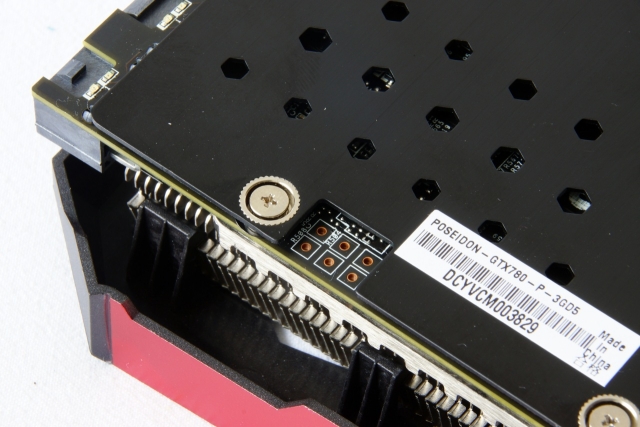

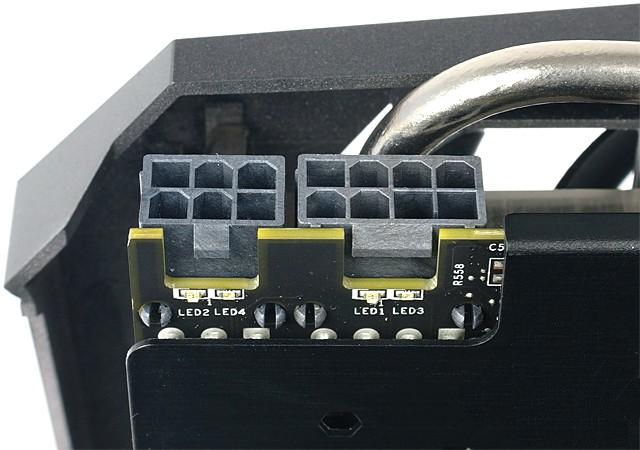

Поруч з кожним з роз'ємів додаткового живлення розташоване по два світлодіоди, які сигналізують про надходження напруги на роз'єм. На відеокарті також є два роз'єми для побудови масиву. Зі зворотного боку друкованої плати трохи нижче роз'ємів додаткового живлення присутні контактні площадки VGA HotWire для з'єднання відеоадаптера з материнськими платами з серії ROG.

Графічний процесор відеоадаптера працює на частоті 954 МГц, яка в режимі GPU Boost може підвищуватися до 1006 МГц. Стандартні мікросхеми відеопам'яті виробництва компанії Samsung замінені мікросхемами Elpida W2032BBBG-60-F працюють на стандартній частоті 6008 МГц.

Відеокарта ASUS GeForce GTX 780 POSEIDON PLATINUM має стандартний набір роз'ємів для виведення зображення.

Температурний режим і розгінний потенціал

Відеокарта з повітряним охолодженням в програмі FurMark прогрілася до 74 градусів. Швидкість обертання вентиляторів регулювалася автоматично і становила 2200 об / хв. Установка максимальної швидкості (3800 об / хв) дозволила знизити температуру до 64 градусів. Після цього відеокарта була піддана розгону за допомогою програми ASUS GPU Tweak. Відеокарта стабільно працювала на частотах 1100 МГц і 6796 МГц для процесора і відеопам'яті відповідно. При цьому межа по температурі не був досягнутий. Подальший розгін відеокарти був обмежений межею споживаної потужності. З цього можна зробити висновок, що використання водяної системи охолодження відеокарти ніяк не позначиться на її розгінний потенціал. Проте, відеокарта була підключена до системи водяного охолодження. В системі водяного охолодження використовувався радіатор EK-CoolStream RAD XTX (360). За охолодження радіатора відповідали три вентилятора зі швидкістю обертання. Крім відеоадаптера в контур охолодження був включений процесор Intel Core i7-4770K розігнаний до частоти 4600 МГц. Вентилятори на відеокарті працювали зі швидкістю 1200 об / хв в автоматичному режимі. Температура відеокарти становила 49 градусів. Після розгону температура підвищилася до 50 градусів. Розігнати відеокарту вище зазначених раніше частот не вдалося.

Тестування в ігрових додатках

Для тестування в ігрових додатках частоти роботи графічного процесора і відеопам'яті були знижені до номінальних для ASUS GeForce GTX 780 POSEIDON PLATINUM значень. Як суперників для GTX 780 POSEIDON були взяті відеокарти:

NVIDIA GeForce GTX 780 (частота графічного процесора - 863 МГц, відеопам'яті - 6008 МГц);

NVIDIA GeForce GTX 780 Ti ( Частота графічного процесора - 875 МГц, відеопам'яті - 7000 МГц);

AMD Radeon R9 290X (частота графічного процесора - 1000 МГц, відеопам'яті - 5000 МГц);

Тестування всіх відеокарт проводилося в складі такої системи:

Центральний процесор Intel Core i7-4770K 3500 MHz s1150 Tray;

Материнська плата Gigabyte GA-Z87X-OC-Force s1150 EATX;

Оперативна пам'ять Corsair DDR3 2х8 Gb PC-19200 2400 MHz;

Жорсткий диск Kingston 240GB SSD 2.5" SATAIII;

Блок живлення Chieftec BPS-950C 950W;

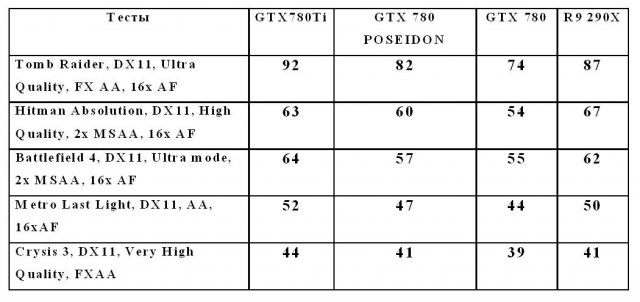

Зображення з відеоадаптерів виводилося на монітор Asus PB278Q. Всі ігрові тести проходили в здатністю 2560 х 1440 пікселів. Додаткові настройки ігрових тестів і результати тестування приведу в таблиці.

Також зазначу, що після розгону відеокарти до зазначених вище частот її продуктивність в ігрових додатках була трохи вище, ніж у GTX 780 Ti, яка працює на номінальних частотах.

Висновки

GeForce GTX 780 POSEIDON PLATINUM перша відеокарта компанії ASUS з системою охолодження такого типу. Задумка досить смілива і цікава, з масою позитивних моментів. Проте, реалізація повністю звела їх нанівець. Судіть самі. Відеокарта з водяною системою охолодження повинна мати більш високий розгінний потенціал, ніж з повітряним охолодженням. На практиці виходить, що розгінний потенціал обмежений не системою охолодження (ліміт по температурі), а лімітами TDP і споживаної потужності. В процесі розгону, коли навіть повітряна система охолодження справляється з температурою, підвищувати частоти процесора і відеопам'яті вже не можна через досягнення зазначених вище меж. Інженери компанії ASUS не зважилися забезпечити відеокарту розблокованим BIOS на подобі LN2 у MSI GeForce GTX 780 Lightning OC, що дозволило б вирішити дану проблему і поліпшити результати розгону. Досить дивне рішення для відеокарти з встановленим водоблоком, яка ще і відноситься до лінійки продукції для оверклокерів. Дану проблему можна виправити випуском спеціальної версії BIOS, якби не ще один момент. Інженери ASUS хоч і посилили підсистему харчування двома додатковими фазами, але залишили роз'єми додаткового живлення як на стандартній моделі ( 6-pin і 8-pin). Таким чином, енергоспоживання відеокарти може досягати всього 300 Вт, як і на більшості інших GTX 780 з повітряним охолодженням. У тій же MSI GeForce GTX 780 Lightning OC посилена не тільки підсистема харчування, але і стоять два роз'єми 8-pin (споживання 375 Вт). Тому, навіть випуск «розблокованого» BIOS, не зможе в повній мірі вирішити проблему, так як необхідно вносити зміни в розведення друкованої плати. Але, навіть якщо б всі ці зауваження були враховані при розробці, не варто забувати, що є ще і GTX 780 Ti, яка навіть зі штатною системою охолодження після розгону виявиться швидше. У зв'язку з цим виникає цілком логічне запитання, навіщо такий відеокарти така система охолодження? Установка такої системи охолодження підвищує вартість відеокарти до рівня старшої моделі, продуктивність якої вище. Єдине достоїнство даної моделі - значно менший рівень шуму, звичайно за умови використання водяної системи охолодження.
