Огляд і тестування системи охолодження Noctua NH-D14

Зміст

1. Вступ

2. Комплект поставки і упаковка

3. Радіатор

4. Вентилятори

5. Монтаж системи охолодження

6. Тестування, продуктивність

7. Висновок

Вступ

Ринок систем охолодження вже досяг певної точки насичення. Тимчасові інтервали між випуском чергової моделі у кожного виробника збільшуються. Справа в тому, що випустити дійсно ефективну і недорогу систему охолодження стає все складніше, тому що конкуренти теж не дрімають і впроваджують передові технології при виробництві кольорів. Може трапитися, так як це було з фірмою Frio - випустивши начебто і недорогий і ефективний кулер, виявилося, що він не здатний конкурувати навіть з системами охолодження минулих поколінь. Тому якщо вдається випустити дуже хороший продукт, такий як Cooler Master V8, то він надовго закріплюється на ринку. І ось Австрійський виробник Noctua вирішив спробувати щастя на ринку систем охолодження. Ця фірма славиться тихими і відносно ефективними кулерами, але серед них немає жодного суперкулер, хіба що NH-U12P SE2, але він трохи не дотягує до такого звання. А ось нова система охолодження Noctua NH-D14 якраз націлена на лідерство, і схоже, що у неї є всі шанси.

Комплект поставки і упаковка

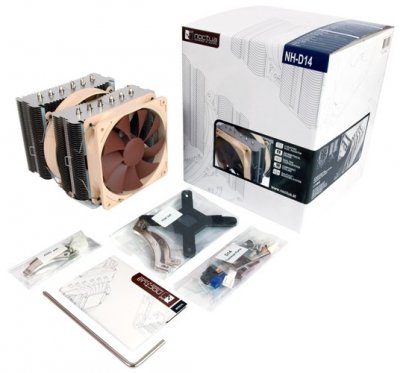

Noctua NH-D14 поставляється у великій коробці, яка не обладнана ручками, тому можуть виникнути невеликі труднощі при транспортуванні системи охолодження. Розміри її складають 260 на 220 на 220 міліметрів. Сама коробка не має прозорих вікон для розгляду нутрощів, а інформативність теж не на вищому рівні. Технічні характеристики наведені тільки для вентиляторів, а на рахунок радіатора майже нічого немає, тільки пару слів про його особливості. Користувачеві буде складно оцінити переваги даної системи охолодження глянувши на коробку. Тому маючи перед собою можливість вибору, можна промахнутися і зробити вибір у бік іншого кулера, гідності якого будуть чітко описані. Цей огляд і повинен зорієнтувати вас на правильний шлях.

Всі аксесуари, що йдуть в комплекті, розташувалися в двох тонких картонних коробках зверху і знизу кулера, надаючи таки чином додатковий захист. З огляду на, що сам кулер теж знаходиться в картонній коробці, можна сказати, що він прихований за чотирма шарами картону. Це повинно надійно захистити систему охолодження під час транспортування, і постати перед користувачем в первозданному вигляді. Підошва кулера захищена не звичайною плівкою, як це часто буває, а пластмасовою кришкою, яка робить теплосьyoмнік більш захищеним і дає можливість використовувати її повторно.

У двох тонких картонних коробках розташувалися:

Набори кріплень для систем на базі процесорів Intel і AMD

Гумові штирі і гвинтики в кількості чотирьох штук, для кріплення вентиляторів

Три перехідника для підключення вентиляторів. Оскільки комплектні вертушки різні - один 140 міліметрів, а інший 120 мм. Тому синій перехідник з резистором призначений для стодвадцаткі, а чорний для стосороковкі. Останній перехідник дає можливість живити обох від одного роз'єму на материнській платі.

Фірмова термопаста Noctua NT-H1. Ця термопаста має відмінні теплопровідні властивості, рекомендується для використання.

Дві інструкції для установки на процесори Intel і AMD, наклейка на корпус і викрутка для монтажу

Вентилятори до цього списку не входять, так як вони спочатку встановлені на радіатор. Для них буде окремий розділ нижче.

Загалом, комплект поставки включає все необхідне для установки системи охолодження без застосування сторонніх деталей або інструментів. Все що поставляються компоненти акуратно розкладені по своїх коробках і надійно закріплені.

Радіатор

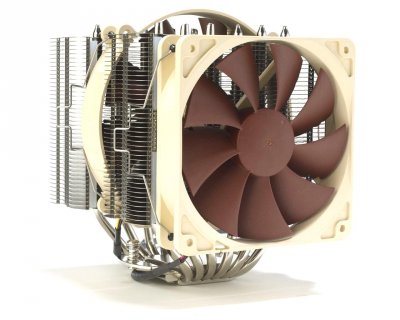

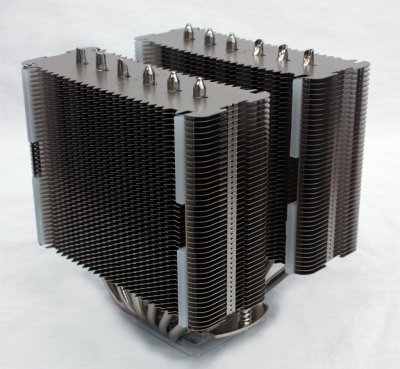

З початку, здається, що Noctua не стала вносити багато нововведень в новий кулер. Здалеку він схожий на флагманські рішення від інших виробників. Він так само має два блоки алюмінієвих радіаторів, і мідні теплові трубки, рівномірно пронизують їх. А нікелювання всіх поверхонь змушує думати, що перед нами продукція фірми Thermalright. Радіатор Noctua NH-D14 має значні габарити - 160 на 158 на 140 міліметрів, а вага самого радіатора досягає 900 грам. Навіть з одним вентилятором його вага перевалює за кілограм. А з двома ми отримуємо воістину значну конструкцію, що перевершує інших конкурентів за цим параметром. Гарний початок, підемо далі.

Відмінності від конкурентів у Noctua NH-D14 теж є. Перше, і найочевидніше відмінність - це наявність шести мідних теплових трубок діаметром 6 міліметрів. Нагадаю, що у конкурентів такого рівня їх зазвичай більше, і вони мають діаметр 8 мм. Погано це чи добре і як це позначиться на продуктивності, сказати складно. Але очевидним є те, що теплові трубки навряд чи будуть слабким місцем тестованого. Іншою відмінністю від конкурентів в особіThermalright є відстань між масивами радіаторних пластин. У нашого героя ця відстань складає приблизно 25 міліметрів, і впихнути можна буде тільки вертушку відповідної товщини. У той час як у найближчих конкурентів воно становить мінімум 38 міліметрів, що дає можливість всмоктувати свіже повітря з боку для охолодження радіатора. З іншого боку таке рішення дало Noctua можливість збільшити площу пластин радіатора без зміни загальних габаритів. Можна сміливо сказати, що Noctua NH-D14 має найбільшу площу розсіювання, яка становить понад 12000 сантиметрів квадратних. У той час як у Thermalright IFX-14 і Cooler Master V8 вона становить приблизно по 10500 см.

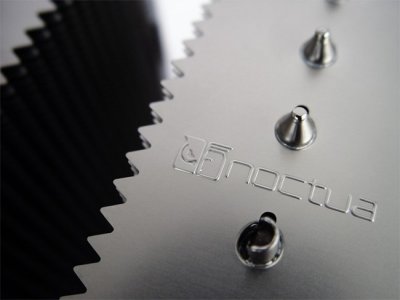

Ребра у NH-D14 мають стандартну прямокутну форму, без жодних вигинів і фігурних вирізів, як у Zalman CNPS10X Quiet. Товщина пластин становить приблизно 0.5 міліметрів, такий кулер буде складно забити пилом. По відстані між кожним ребром наш герой теж на першому місці, ця відстань складає 2. 5 мм. Це означає, що продувність буде на високому рівні навіть при низьких обертах вентиляторів, або навіть виробник задумував його як пасивну систему охолодження, хіба мало що.

Якщо поглянути на радіатор збоку, то можна побачити, що підстава зміщене щодо центру трохи в сторону. Це не виробничий брак або помилка при проектуванні. Якби радіатор мав один вентилятор по центру, або три з усіх боків, то центр ваги був би якраз посередині. Але по скільки виробник знав, що радіатор буде використовуватися з двома вентиляторами, при чому один буде по центру, а інший збоку, то центр ваги зміститися трохи в сторону. Тому підстава була навмисно зрушено в бік, як раз туди, де і буде центр тяжкості. Видно, що інженери Noctua потрудилися на славу, такі нюанси говорять про те, що перед нами якісний і продуманий кулер.

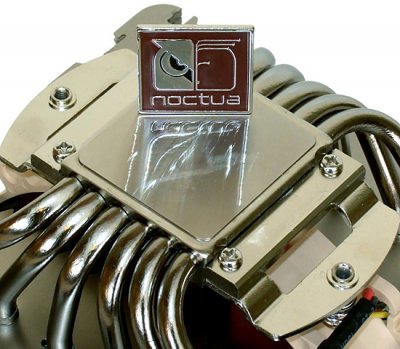

Мідні теплові трубки біля основи покладені в спеціальні жолоби, а тепловий контакт поліпшений пайкою. Товщина підошви до початку трубок становить два міліметри. Самі трубки покладені дуже щільно. У теплоприймача є свої недоліки. Це і не саме рівне підставу, і слабка полірування. Дзеркальним його вже точно не назвеш. При такому загальну якість виготовлення виробник міг би приділити більше уваги підошві, це могло б в кінцевому підсумку дати виграш в декілька градусів.

У підсумку можна сказати що радіатор вийшов досить якісним і дуже великим, що дуже важливо в боротьбі за зниження температури центрального процесора.

Вентилятори

Як вже говорилося раніше, в комплекті йдуть два різних вентилятора. Обидва є фірмовими і відносяться до найпродуктивнішою серії Noctua. У порівняльних тестуваннях вентиляторів вони були на перших місцях, але у них є один недолік - це їх висока ціна.

Першої буде розглянута стосороковка, NF-P14FLX. Відмінними особливостями є характерний коричневий колір лопатей і кругла рамка з отворами під форм-фактор 120 міліметрів. Всі дев'ять лопатей мають виїмки, а швидкість обертання становить 1200 оборотів в хвилину. Продуктивність при цьому становить 110 кубічних метрів на годину і шум на рівні 19 дБА. При використанні перехідника-резистора швидкість знижується до 900 об / хв. При цьому продуктивність і шум падають до 83.7 куб. метрів і 13.2 дБА відповідно.

Другий вентилятор це класична 120-ка - Noctua NF-P12-1300. Формою крильчатки і кольором він схожий зі своїм вишерассмотренним побратимом. Його особливістю є невелика товщина - 25 міліметрів, що якраз дає йому можливість вписатися між двома масивів алюмінієвих ребер. Швидкість обертання становить 1300 оборотів в хвилину, при цьому перекачуючи 92 кубічних метра повітря в годину. Шум під час роботи не перевищує 19.8 дБА. З перехідником швидкість зменшитися до 900 оборотів, продуктивність впаде до 63 куб. метрів, а шум складе не більше 12.6 дБА.

Можна помітити, що навіть максимальний шум є комфортним, це і є фірмовою рисою Noctua, яку вони зберегли в топовом вирішенні. Сталеві кріпильні скоби вже надіті на вентилятори. Таки чином їх зручно монтувати на радіатор. А от зняти самі скоби не так-то просто - вони кріпляться за допомогою маленьких пластмасових засувок. Ті, що йдуть в комплекті еластичні стійки і гвинти знадобляться в тому випадку, якщо ви заходите вентилятори використовувати для обдування корпусу. Для установки на радіатор вони не потрібні. Що з боку виробника є дуже завбачливо. Продуктивність і шум вентиляторів на вищому рівні.

Монтаж системи охолодження

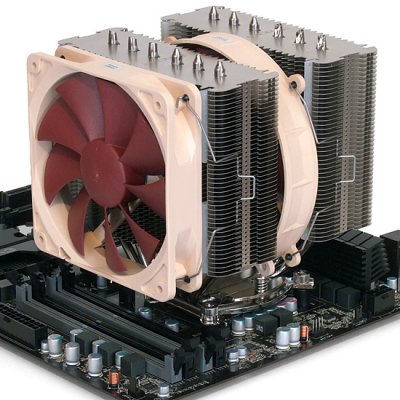

У комплект поставки входять кріплення для всіх сучасних систем. Монтаж всюди схожий, тільки на системах з процесорами AMD не використовується закріплює пластина. Для систем на базі Intel якраз є універсальна пластина. На прикладі сокета LGA 1366 буде описаний процес монтажу системи охолодження.

Сама пластина з того боку, де буде стосуватися материнської плати, має пластмасове покриття. Гвинти в хрестовину вкручуються в трьох різних положеннях, що відповідає сокета LGA 775/1156/1366, і промарковані отвори відповідно A / B / C. В першу чергу демонтуємо плату з системного блоку, і встановлює на неї бекплейт. Потім в встановлену пластину вкручуються спеціальні шестикутні гвинти. Тепер перевертаємо плату і з лицьового боку на гвинти ставимо пластикову рамку, що виконує роль обмежувача, і на них вже кріпильні рамки. Саме від орієнтації рамок залежить стан кулера всередині системи, так що заздалегідь прикиньте план установки. Далі вся конструкція закручується гвинтами. Зробити це можна за допомогою комплектної викрутки, або взяти більш зручну хрестову, якщо ж у вас є така під рукою. Тепер наносимо термопасту на теплорозподільну кришку процесора і ставимо зверху радіатор. Останнім штрихом є прикручування основи двома пружними гвинтами до монтажних планок. Тепер все готово, встановлюємо вентилятори.

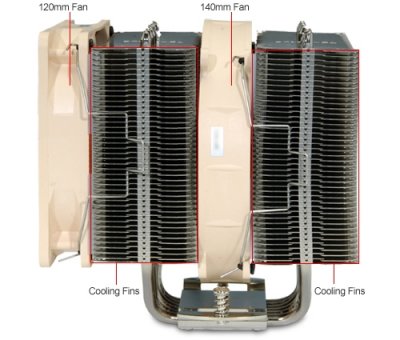

Виробник рекомендує встановлювати більший вентилятор в центрі, а 120-ку з зовнішньої сторони на вдув. Фіксацію забезпечують сталеві скоби, які обладнані спеціальними ручками для зручності монтажу.

Тестування, продуктивність

Прогрівається наш герой за допомогою процесора Intel Core i7-860. Попередньо він був розігнаний до частоти 4200 мегагерц при напрузі 1.35 Вольт. Операційною системою стала

Тестування проводилося на відкритому стенді, материнська плата була в горизонтальному положенні. Таким чином, орієнтація кулера не впливала на результати тестування. Температура навколишнього середовища за весь час тестування становила 24 градуси за Цельсієм. Окремо проводилось тестування в корпусі з вертикально встановленою платою, а кулер окремо тестувався у всіх можливих положеннях. Відмінностей в продуктивності не було, так що у себе ви можете ставити кулер як захочете - різниці в температурі не буде. Суперниками були обрані Thermalright IFX-14 і Cogage Arrow. Методика для всіх кольорів була однаковою.

Перший тест полягав в установці швидкості вертушок на максимальні і мінімальні обороти. При мінімальних температура самого гарячого ядра склала 85 градусів за Цельсієм. На максимальних вдалося знизити на чотири градуси. Шум в обох режимах був на комфортному рівні, і не сильно змінився при зменшенні обертів вентиляторів. Максимальний шум склав 31 дБА, що було трохи вище загального шуму від системи, при зниженні оборотів за допомогою перехідників кулер вже не виділявся.

А тепер найцікавіше - результати порівняльного тестування з іншими кулерами. На останньому місці опинився Thermalright IFX-14 з результатом 86 градусів, на другому Cogage Arrow з 85 градусами. На перше місце вийшов наш герой - Noctua NH-D14 і температурою 84 градуси за Цельсієм. Воістину вражаючий результат! Битва з конкуруючими суперкулерів виграна, і тепер у нас є новий флагман серед процесорних систем охолодження.

Додатково був проведений тест в пасивному режимі. Тестування вже відбувалося у відкритому корпусі, сам кулер був встановлений на вертикально стоїть материнську плату. Це повинно трохи підвищити ефективність охолодження. Попередньо був протестований в пасивному режимі Thermalright IFX-14, і він зміг забезпечити безперебійну роботу процесора на частоті 3000 мегагерц і напрузі 1 Вольт. Noctua NH-D14 явно перевершує конкурента за всіма характеристиками, але в пасивному режимі он зміг збільшити стабільну частоту процесора лише на 100 МГц. Не такий видатний результат як хотілося б.

Висновок

Висновок простий: Noctua NH-D14 на сьогоднішній день є найефективнішою системою повітряного охолодження центральних процесорів. До сходження на вершину Noctua явно підходила з усією серйозністю. Якість збірки, комплект поставки, зручність монтажу - все це на вищому рівні. Ціна на такий виріб змушує задуматися про доцільність покупки, адже якщо ви купуєте не найдорожчий процесор і плануєте охолоджувати його дорогим кулером, то в такому випадку розумніше буде купити дорожчий процесор і придбати систему охолодження простіше. Та й розгін ніхто не відміняв. Але якщо ви і так володар самого продуктивного процесора, то й не гріх охолоджувати його найефективнішим кольором. Хоча з огляду на ціни конкурентів можна сказати, що наш герой і не найдорожчий. При такій же ціні інші системи охолодження можуть спочатку не мати кольорів, або всього одну штуку, і користувачеві доводиться додатково витрачатися, щоб отримає адекватну продуктивність.

Плюси

Відмінний комплект поставки і якість виготовлення

Висока ефективність

Сумісність з усіма сучасними сокетами

Два високопродуктивних вентилятора в комплекті з можливістю зменшити обороти.

Мінуси

Висока ціна

Не сама лучний полірування і рівність підстави.
