Огляд і тестування системного блоку Brain Top Gamer Dragon Mini

Компанія «Брейн Компьютерс» присутній на комп'ютерному ринку вже більше 20 років. Компанія займається не тільки продажем комп'ютерної техніки і комплектуючих, але і продажем зібраних систем під своєю торговою маркою BRAIN. Сьогодні на тестування потрапила система Brain Top Gamer Dragon Mini. Виходячи з назви системи, можна зробити висновок, що вона призначена для геймерів. Наскільки вдало співробітники компанії підібрали комплектуючі в даній системі і наскільки вона відповідає своїй назві, розберемося в даному тестуванні. Нижче приведу специфікацію системи Brain Top Gamer Dragon Mini.

Упаковка і комплект поставки

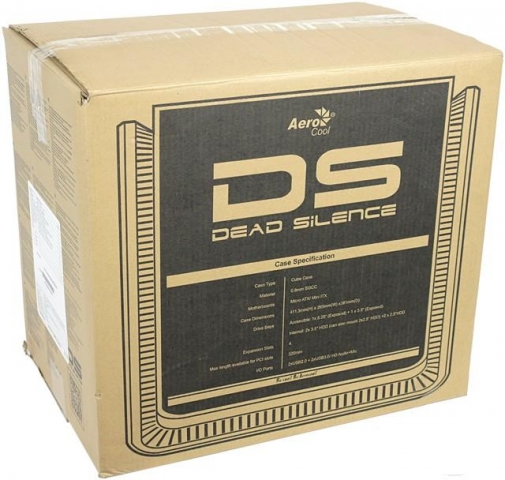

Готова система всупереч моїм очікуванням поставляється не в фірмовій упаковці, а в звичайній пакувальній коробці від корпусу, в якому вона власне і зібрана.

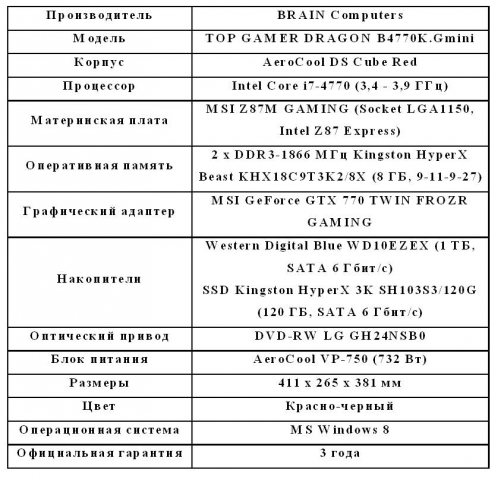

На одній з бічних панелей упаковки розміщена наклейка. На ній розміщена інформація про конфігурацію зібраної системи.

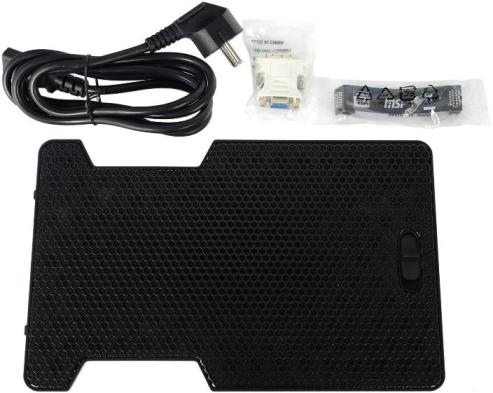

Комплект поставки системного блоку в принципі нічим не здивував. Він складається з речей, які поставляються разом з складовими частинами системи. У комплект поставки системного блоку входять:

змінна верхня панель корпусу;

кабель живлення;

перехідник DVI / D-Sub;

місток для SLI масиву з двох відеокарт;

інструкції користувача на відеокарту, материнську плату, блок живлення, корпус;

два диска з драйверами і програмним забезпеченням;

керівництво по експлуатації системного блоку Brain Top Gamer Dragon Mini;

табличка на дверну ручку з написом «I'M SORRY. BUSY GAMINIG »;

операційна система Windows 8.

Єдиним приємним доповненням є наявність ліцензійної операційної системи Windows 8.

Система в зборі

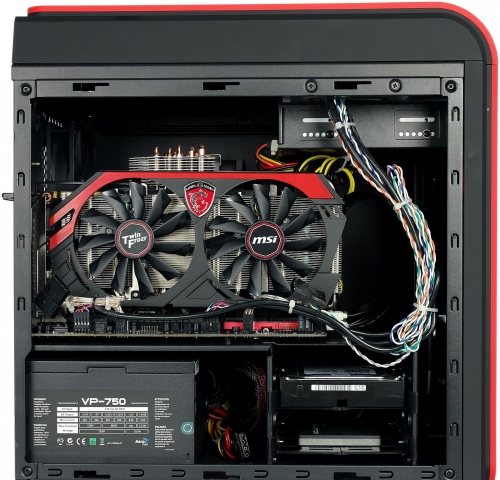

Система зібрана в корпусі AeroCool DS Cube, відмінною рисою якого є горизонтальне розташування материнської плати. В системі використовуються компоненти компанії MSI серії GAMINIG, в оформленні яких переважають чорний і червоний кольори. Мабуть під стати їм підібраний і корпус. З великого вибору колірних рішень, в яких може бути виконаний корпус AeroCool DS Cube, співробітники компанії вирішили зупинитися на червоно-чорному кольорі. Знявши ліву бічну кришку, бачимо наступне розташування компонентів.

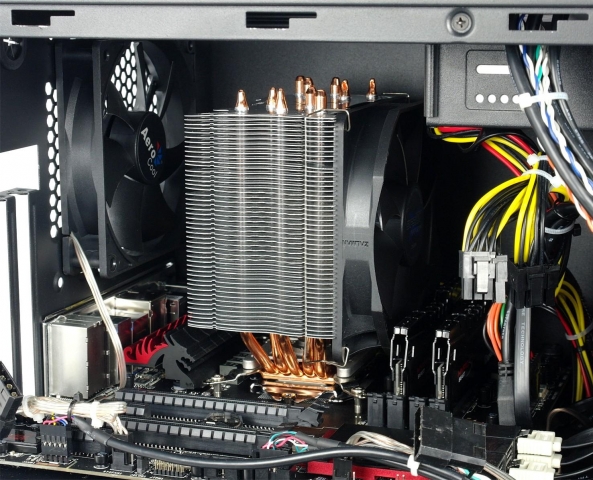

Якщо зняти відеокарту, то можна розглянути систему охолодження центрального процесора.

В системі використовується центральний процесор без розблокованого множника - Intel Core i7-4770 з номінальною частотою 3400 МГц. В якості системи охолодження центрального процесора використовується кулер ZALMAN CNPS10X Performa з встановленим вентилятором діаметром 120 мм, що працюють на обдув. Зверніть увагу, що встановлений на обдув вентилятор заважає установці модуля оперативної пам'яті в ближній до процесора роз'єм. Також користувачеві варто врахувати, що корпус оснащений одним внутрішнім відсіком 5, 25 дюймів і одним відсіком 3,5 дюйма. Зібрано система досить якісно без нарікань. Всі дроти укладаються і закріплюються стяжками, що не тільки покращує внутрішній вигляд, але і не заважає вільному руху повітря всередині корпусу для кращого охолодження компонентів.

Тепер розглянемо кожен елемент системи окремо.

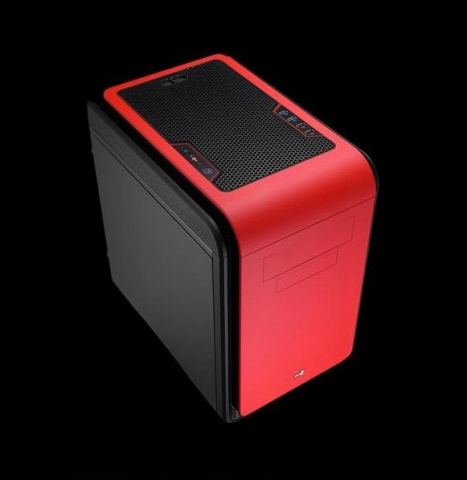

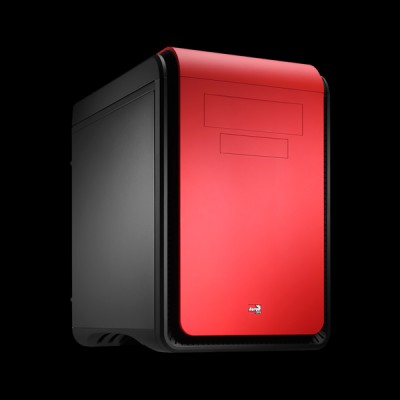

Корпус

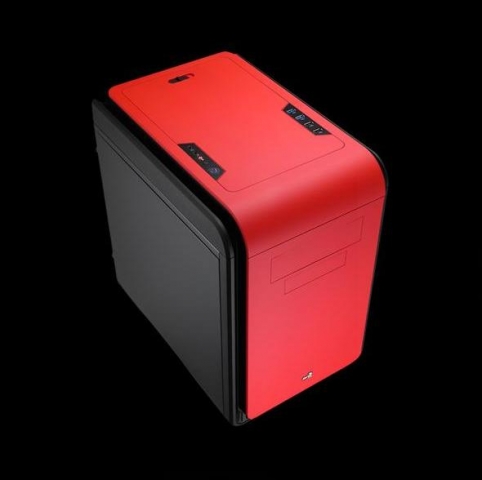

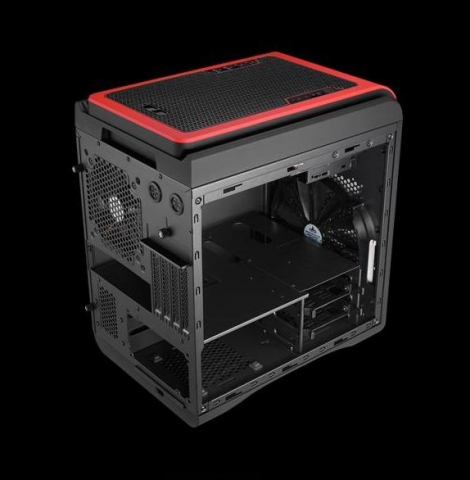

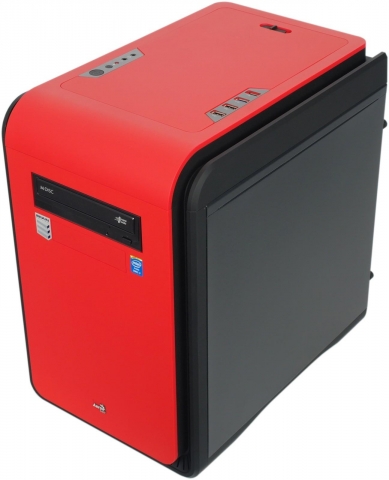

Корпус має габаритні розміри 411 х 265 х 381 мм і виконаний у форм-факторі Cube Case. Хмарно передня панель виконана з пластика. На передній панелі є два посадкових місця: одне 5,25 дюймів і один 3,5 дюйма. Забір повітря для охолодження компонентів системи здійснюється по периметру передній панелі встановленим вентилятором діаметром 200 мм. Елементи управління і роз'єми розташовані на верхній панелі. Для поліпшення охолодження комплектуючих, розташованих усередині корпусу, верхня панель може бути замінена на перфоровану панель з пиловим фільтром, яка йде в комплекті поставки.

На задній панелі корпусу є універсальне посадочне місце під вентилятор діаметром 120 мм або 140 мм. Спочатку там встановлений фірмовий вентилятор AeroCool діаметром 120 мм.

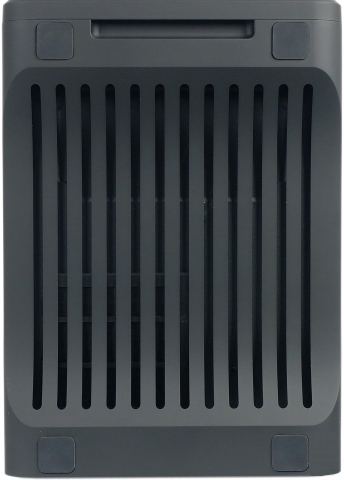

При бажанні користувач може встановити рідинну систему охолодження. Для цих цілей на задній панелі є два отвори для пропуску шлангів. Під карти розширення передбачено чотири посадкових місця. Фіксація всіх плат розширення здійснюється за допомогою загальної пластини. Місце під блок живлення передбачено внизу корпусу. Нижня пластикова панель корпусу має довгі прорізи для притоку холодного повітря необхідного в першу чергу для охолодження блоку живлення. Спирається корпус на чотири гумові ніжки.

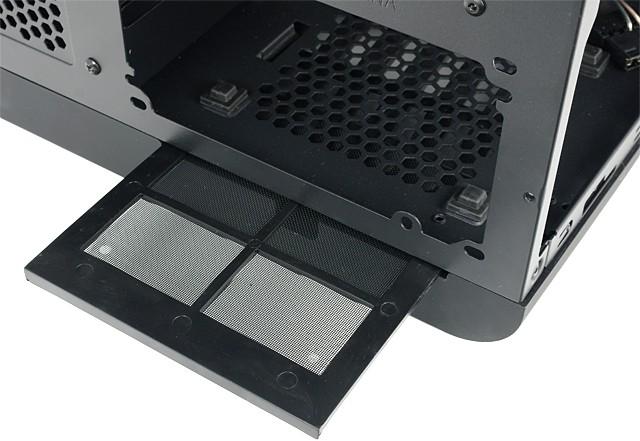

Щоб з холодним повітрям всередину блоку живлення не потрапляв пил, виробник встановив спеціальний фільтр, який легко демонтується для очищення.

Корпус дозволяє встановлювати відеокарти максимальною довжиною до 320 мм за умови демонтажу кошика відсіку 3,5 дюйма. Якщо кошик залишити на своєму місці, то поміститься графічний адаптер довгою 255 мм. Максимальна висота системи охолодження центрального процесора може досягати 190 мм. Для установки накопичувачів внизу корпусу передбачено два посадочні місця. Установка накопичувачів здійснюється за допомогою спеціальних пластикових рамок з гумовими прокладками для зниження шуму і вібрацій.

Центральний процесор

Серцем будь-якої системи є її центральний процесор. Ігрові програми є одними з найбільш ресурсоємних. Для забезпечення в них належного рівня продуктивності потрібна наявність не тільки потужною графічної підсистеми, а й потужного центрального процесора. Саме центральний процесор завантажує інформацією графічну підсистему, яка обробляє її і виводить на монітор. Тому для ігрової системи велику роль має збалансований підбір центрального процесора і відеоадаптера. У тестованої системі встановлено центральний процесор Intel Core i7-4770. Це найпотужніший на даний момент центральний процесор для системи з роз'ємом LGA1150. Його номінальна частота сягає 3400 МГц, яка в режимі Turbo Boost може підвищуватися до 3900 МГц. Для ігрової системи це хороший варіант, але як на мене ще кращим варіантом є процесор з розблокованим множником. Нехай навіть це буде і не топова модель Intel Core i7-4770К, а що стоїть в модельній лінійці на сходинку нижче модель Intel Core i5-4670К. В якості системи охолодження центрального процесора використовується кулер ZALMAN CNPS10X Performa. В кулері використовується 5 теплових трубок, які передають тепло на 47 алюмінієвих ребер. Діаметр теплових трубок становить 6 мм. Площа радіатора становить 7900 см2. Кулер обдувається вентилятором діаметром 120 мм. Правда, незрозуміло навіщо встановлювати такий кулер на процесор практично не призначений для розгону.

Материнська плата

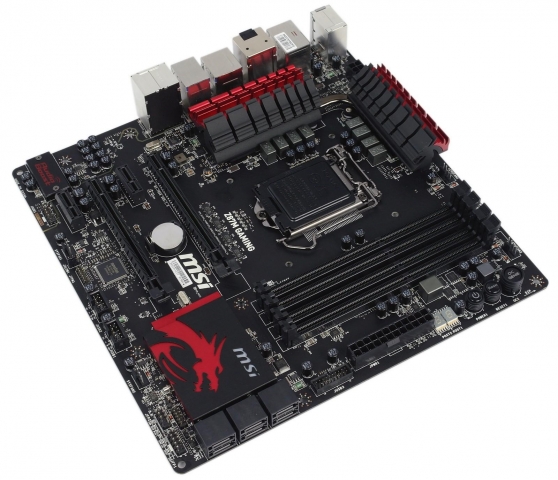

Тестована система зібрана на основі материнської плати MSI Z87M GAMING формату micro ATX. Дана материнська плата має рекомендації професійної киберспортівной організації FNATIC і відрізняється рядом цікавих технологічних особливостей. Коротко зупинимося на ряді її технологічних особливостей.

Military Class 4 - поліпшена елементна база;

Qualcomm Atheros Killer E2205 - мережева підсистема заснована на контролері, який може визначати ігровий трафік і підвищувати його пріоритет;

OC Genie 4 - спеціальна кнопка на друкованій платі, яка активує функцію автоматичного розгону. Є два режими автоматичного розгону. Перший режим підвищує продуктивність системи на 14%, а другий на 20%;

Gaming Device Port - наявність на інтерфейсній панелі двох спеціальних роз'ємів (PS / 2 і USB 2.0) оптимізованих для підключення ігрових маніпуляторів з високою частатой опитування;

Audio Boost - високоякісна звукова підсистема, заснована на кодеку ALC1150 до складу якої входять спеціалізовані високоякісні конденсатори і підсилювач OPA1652. Завдяки наявності підсилювача до материнської плати можна підключати навушники з опором 600 Ом.

Крім усього іншого материнська плата підтримує масиви CrossFireX і SLI з двох відеокарт, які можуть працювати в режимі х8 + х8.

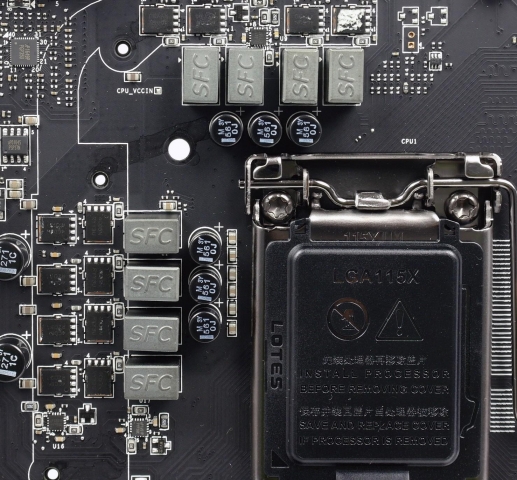

Підсистема живлення центрального процесора складається з 8 фаз.

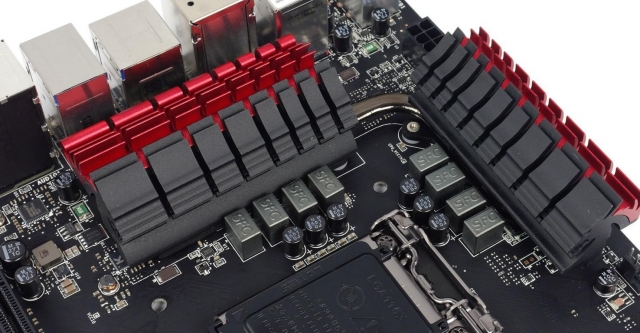

Для охолодження силових елементів використовуються два радіатори з'єднані між собою тепловою трубкою. Система охолодження підсистеми живлення досить ефективна. Під час тестування температура радіаторів не перевищувала 40 градусів.

BIOS материнської плати має широкі можливості по частині розгону системи, а також надає користувачеві можливість гнучкого налаштування роботи підключених до плати вентиляторів. З недоліків можу відзначити тільки те, що до плати можна під'єднати лише два корпусних вентилятори.

Відеокарта

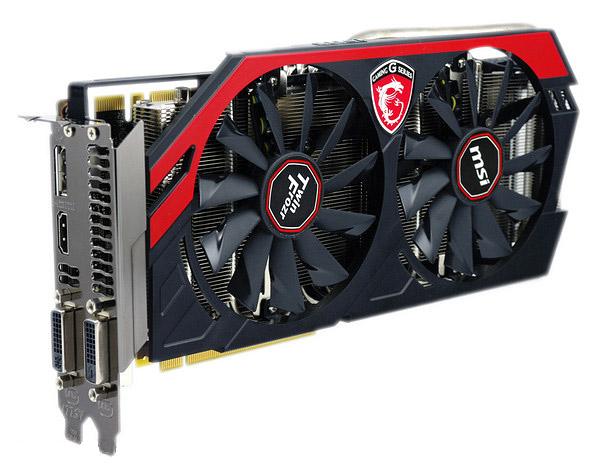

Відеоадаптер, як і центральний процесор, є одним з найважливіших елементів ігрової системи. Саме зв'язка процесор / відеоадаптер визначає, в якому дозволі і при яких настройках графіки користувач зможе грати в сучасні ігри. У даній системі встановлений адаптер серії GeForce GTX 770 від компанії MSI. Адаптер оснащений потужною системою охолодження, що складається з алюмінієвого радіатора і п'яти теплових трубок діаметром 6 мм і 8 мм.

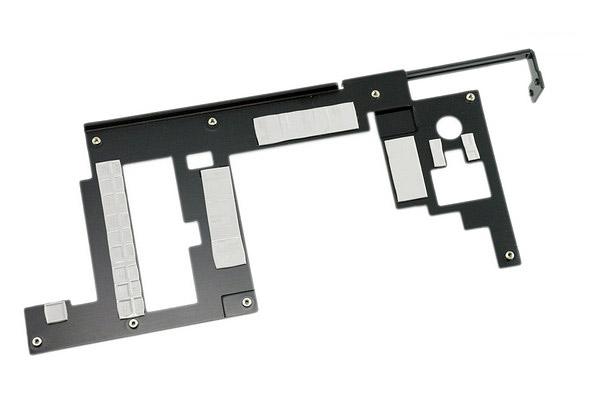

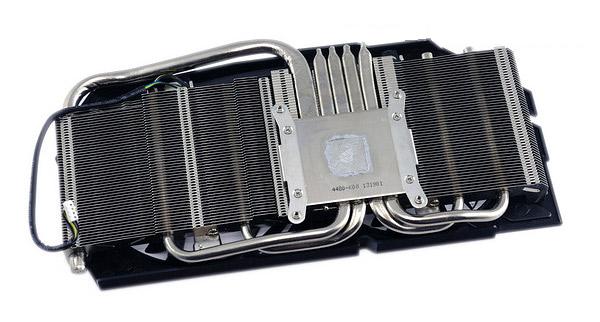

Мікросхеми відеопам'яті і силові елементи підсистеми живлення охолоджуються металевою рамкою.

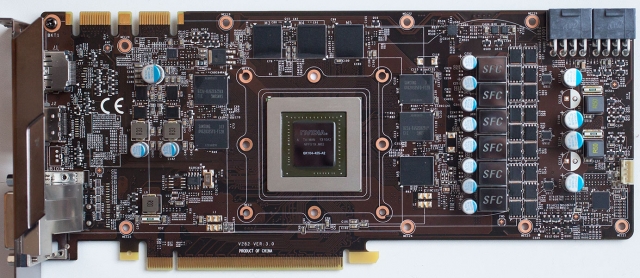

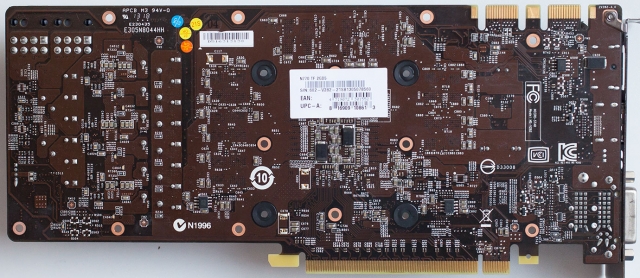

Система охолодження адаптера добре справляється з охолодженням графічного процесора, створюючи при цьому мінімум шуму. По висоті система охолодження займає два слота розширення. У підсистемі живлення відеокарти в порівнянні зі стандартною моделлю з'явилася додаткова фаза харчування.

Вона задіяна в ланцюзі живлення графічного процесора. Загальна кількість фаз живлення досягає 8. Шість з них в ланцюзі живлення процесора і дві живлять відеопам'ять. Додаткове харчування адаптер отримує через два роз'єми 8-pin. Разом з адаптером поставляється програма MSI GAMING APP, яка в залежності від обраного профілю змінює частоту графічного процесора. Що стосується продуктивності відеоадаптера, то вона, за сучасними мірками, знаходиться на середньому рівні. Адаптер хоч і не можна віднести до високопродуктивної рішенням, але для сучасних ігор в дозволі до 2560 х 1440 пікселів і максимальній якості графіки його цілком буде достатньо. При бажанні користувач може встановити ще один адаптер серії GeForce GTX 770 для збільшення швидкодії в сучасних іграх.

Оперативна пам'ять і дискова підсистема

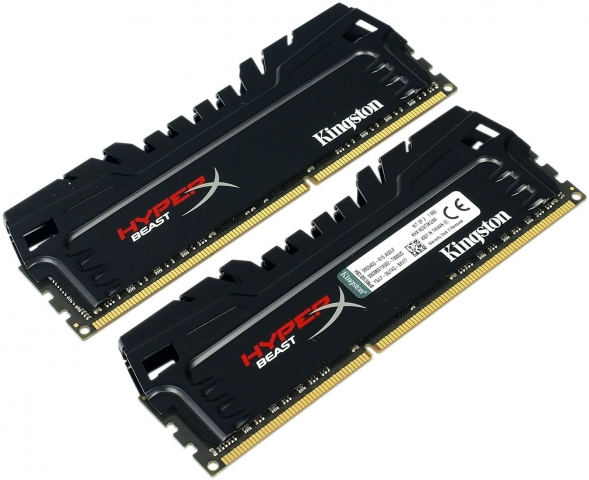

В якості оперативної пам'яті використовується двоканальний комплект Kingston HyperX Beast складається з двох модулів загальним об'ємом 8 Гб, які працюють на частоті 1866 МГц.

Модулі забезпечені високим радіатором чорного кольору. Будь-яких зауважень до самого комплекту у мене немає. Тільки загальний обсяг як для ігрової системи можливо малуватий. На мій погляд, для такої системи краще підійде комплект об'ємом 16 Гб, що складається з двох модулів. Використання модулів об'ємом 8 Гб в подальшому дозволить користувачеві безперешкодно наростити загальний обсяг оперативної пам'яті до максимальних 32 Гб.

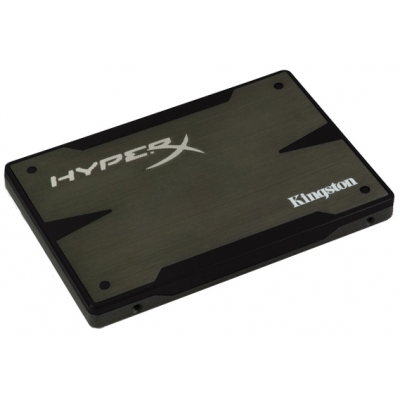

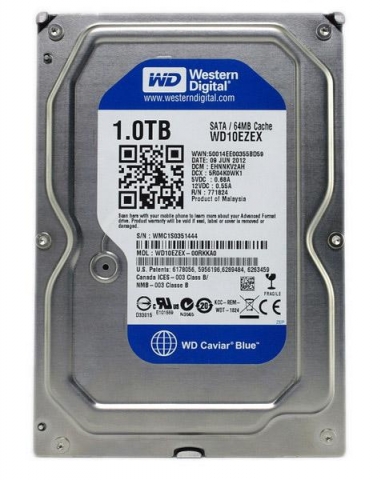

Дискова підсистема складається з SSD накопичувача Kingston HyperX 3K об'ємом 120 Гб і інтерфейсом SATA 6 Гбіт / с, а також HDD виробництва Western Digita об'ємом 1 Тб.

SSD накопичувач логічно використовувати в якості системного диска для підвищення швидкості завантаження і роботи програм, а вінчестер необхідний для зберігання об'ємних файлів і папок. Поєднання SSD накопичувача і HDD можна назвати ідеальним рішенням для ігрової системи. Для системного диска, в якості якого виступає твердотільний накопичувач, обсяг в 120 Гб є оптимальним на поточній момент. Такого об'єму цілком достатньо для установки будь-якій операційній системи та кількох ігор або програм. Обсяг вінчестера Western Digital Blue WD10EZEX за сучасними мірками не такий великий.

Якщо використовувати систему виключно для ігор його обсягу буде, безумовно, досить, а от для зберігання колекції фільмів і музики такого обсягу мало. З огляду на, що корпус не має велику кількість додаткових місць для установки вінчестерів, його обсяг, на мій погляд, варто збільшити як мінімум до 2 Тб.

Блок живлення

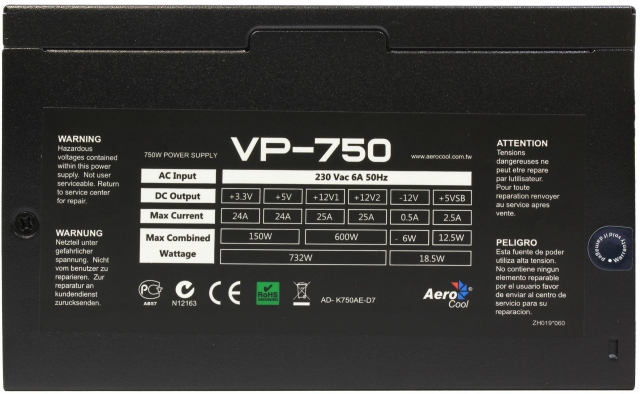

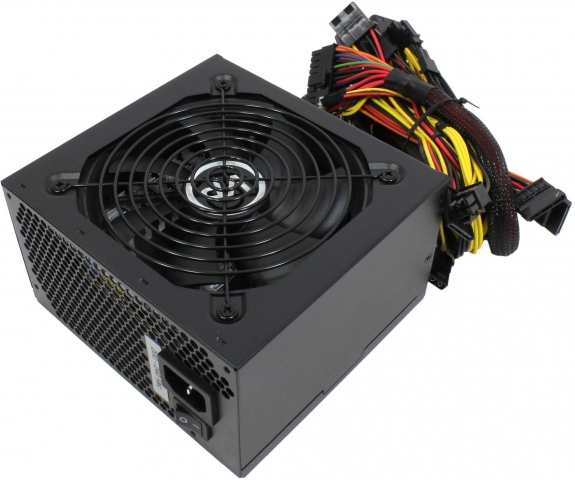

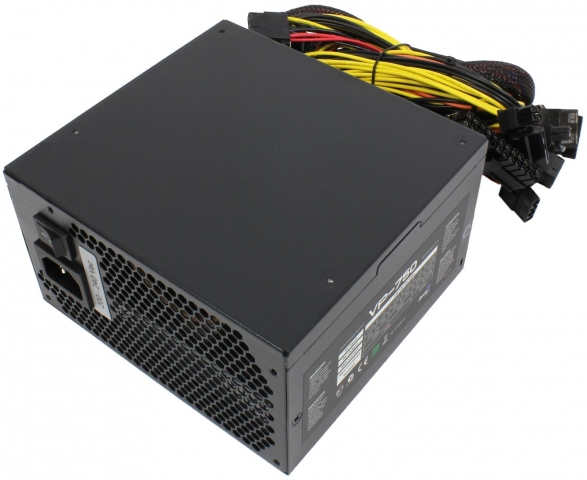

Останнім елементом системи, який залишилося розглянути є блок живлення. В системі використовується блок живлення AeroCool VP-750 номінальною потужністю 732 Вт. Зауважу, що це досить стара модель, яка не має сучасного сертифіката 80 Plus. Залежно від навантаження ККД блоку живлення знаходиться в межах від 77,5% до 80,8%. Максимальний ККД досягається при 50% навантаженні, а при максимальному навантаженні він становить 79,2%. Це означає, що блок живлення не зовсім ефективно перетворює споживану енергію, що тягне за собою більший нагрів внутрішніх елементів блоку і трохи більших витрат у порівнянні з блоками живлення мають сертифікат 80 Plus. Проте, заявлений виробником показник напрацювання на відмову складає більше 120000 годин. Його незаперечною перевагою є низька вартість. Блок живлення має дві лінії +12 В, кожна з яких розрахована на максимальний струм в 25 А. Таким чином, максимальна потужність по виходу + 12 В може становити Потужність 600 Вт.

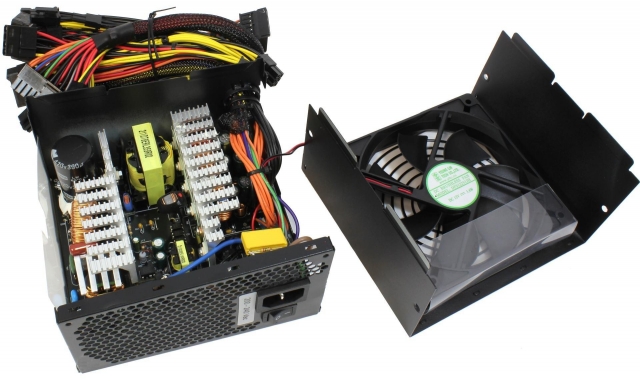

Для охолодження внутрішніх компонентів блоку використовується вентилятор діаметром 120 мм з максимальною швидкістю обертання 1800 об / хв. Вентилятор працює навіть при мінімальному навантаженні, а при навантаженні 400 Вт вже досягає максимальних обертів. Тому назвати його тихим не можна. Відхилення вихідних напруг блоку харчування може досягати 5%. Для подачі напруги харчування на компоненти системи блок живлення має наступним набором шлейфів:

Шлейф живлення материнської плати з роз'ємом 20 + 4-pin. Довжина шлейфу 50 см;

Шлейф живлення центрального процесора з роз'ємом 4 + 4-pin. Довжина шлейфу 55 см;

Шлейф додаткового харчування відеоадаптера з двома роз'ємами 6 + 2-pin. Довжина шлейфу 45 см + 15 см;

Три шлейфа з двома роз'ємами SATA і одним роз'ємом Molex. Довжина шлейфу 45 см + 15 см + 15 см;

Шлейф з двома роз'ємами Molex і одним роз'ємом живлення FDD. Довжина шлейфу 45 см + 15 см + 15 см.

Блок живлення не має модульного підключення через що не можна прибрати незадіяні шлейфи. Через наявність всього двох роз'ємів PCI Express Power Connector 6 + 2 pin живити без перехідників можливо тільки один відеоадаптер. Я вважаю, що це мінус для блоку живлення такої потужності.

Тестування

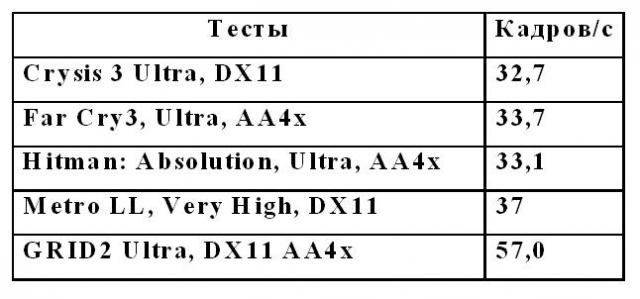

Найголовніше для ігрової системи це забезпечити достатній рівень продуктивності в сучасних іграх. Для цієї мети на системі Brain Top Gamer Dragon Mini запускався ряд сучасних ігрових додатків в здатністю 2560 х 1440 пікселів. Отримані результати тестування зведені в таблицю.

Висновки

Тепер підіб'ємо підсумки тестування. Без всяких сумнівів Brain Top Gamer Dragon Mini можна назвати ігровою системою середнього рівня. Її продуктивності цілком достатньо для сучасних ігор в дозволі аж до 2560 х 1440 пікселів. Однак ця система не позбавлена ??дрібних недоліків. Тому, підводячи підсумок, зупинимося на тому, що сподобалося і що не сподобалося в протестованої системі. Перш за все, відзначимо сильні сторони системи:

- в системі використовуються сучасні комплектуючі (материнська плата, процесор, відеокарта);

- материнська плата, спеціально призначена для геймерів, і має непогані можливості по частині розгону системи;

- грамотно організована дискова підсистема, що складається з SSD і HDD;

- якісний корпус з непоганими можливостями по організації охолодження комплектуючих;

- наявність ліцензійної операційної системи;

- трирічна гарантія на системний блок.

Тепер коротко зупинимося на недоліках:

- відсутність центрального процесора з розблокованим множником, що обмежує можливості по розгону системи;

- корпус має мало настановних місць під HDD;

- до материнської плати можна підключити всього два системних вентилятора;

- блок живлення не призначений для підключення двох потужних відеокарт;

- використовуються модулі оперативної пам'яті об'ємом 4 Гб.

Всі зазначені мною недоліки не мають зараз великого значення, а користувач може зіткнутися з ними тільки при проведенні модернізації системи в майбутньому.
