Огляд і тестування материнської плати GIGABYTE G1.Sniper A88X

На початку року компанія AMD представила третє покоління процесорів з інтегрованим відеоядром (APU) під кодовою назвою Kaveri, які призначені для установки в процесорний роз'єм FM2 +. Виробники материнських плат заздалегідь підготувалися до появи нових процесорів, випустивши на ринок материнські плати на наборі системної логіки AMD A88X. Плати з таким набором системної логіки підтримують не тільки нові процесори, але і процесори сімейства Trinity / Richland. Одну з материнських плат на даному наборі системної логіки виробництва компанії GIGABYTE і розглянемо в цьому огляді. В огляді розглянемо топову материнську плату для процесорів Kaveri з G1.Killer. Материнські плати серії G1-Killer призначена в основному для геймерів і, що примітно, плата GIGABYTE G1.Sniper A88X стала першою моделлю для процесорів AMD з цієї серії. Раніше плати серії G1.Killer були призначені для процесорів Intel. Тому протестувати дану модель буде вдвічі цікавіше.

Упаковка і комплект поставки

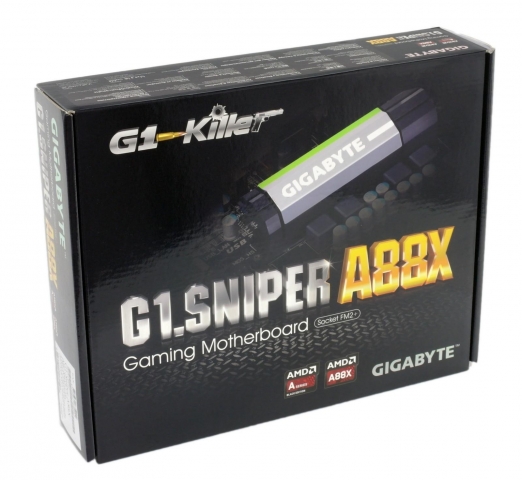

Знайомство з платою традиційно почнемо з розгляду упаковки і комплекту поставки. Материнська плата поставляється в картонній упаковці. Оформлення пакувальної коробки виконано в традиційному для материнських плат GIGABYTE стилі. На передній панелі розташовано зображення підсистеми живлення центрального процесора з встановленим на ній радіатором охолодження, під яким розташовано назву плати.

Про належність до ігрової серії недвозначно натякають написи Gaming Motherboard і G1-Killer. Внизу передньої панелі розташовані два ярлика. Перший повідомляє про підтримку процесорів А - серії, в тому числі і Black Edition, другий - про використання набору системної логіки A88X. Вся інформація про технологічні особливості материнської плати розташована на задній панелі упаковки.

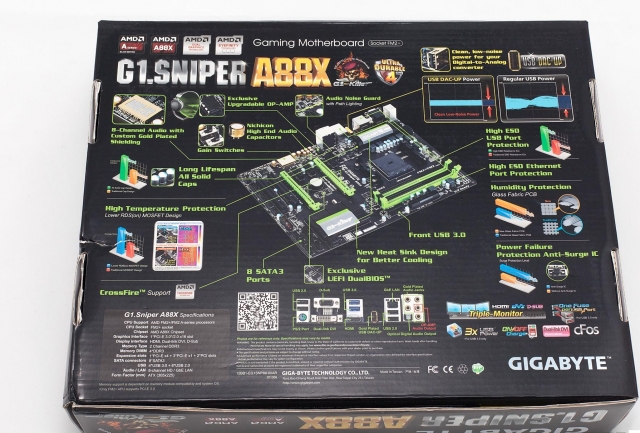

Тут дуже інформативно представлено опис технологічних особливостей плати і наочно продемонстровано в чому це виражено на друкованій платі. Крім опису технологічних особливостей плати тут також знайшлося місце для специфікації плати і опису роз'ємів інтерфейсної панелі.

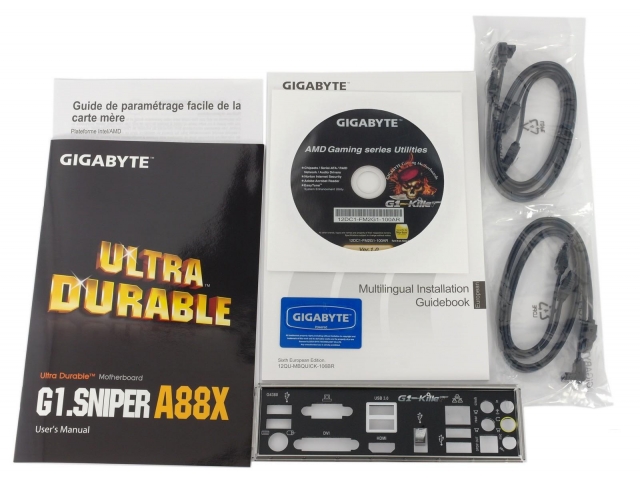

А ось по комплекту поставки і не скажеш, що це топова плата орієнтована на геймерів. З платою поставляється тільки найнеобхідніший мінімум: заглушка інтерфейсної панелі, програмне забезпечення, інструкція користувача, інструкція по установці, чотири SATA кабелю.

Оперативна пам'ять і слоти розширення

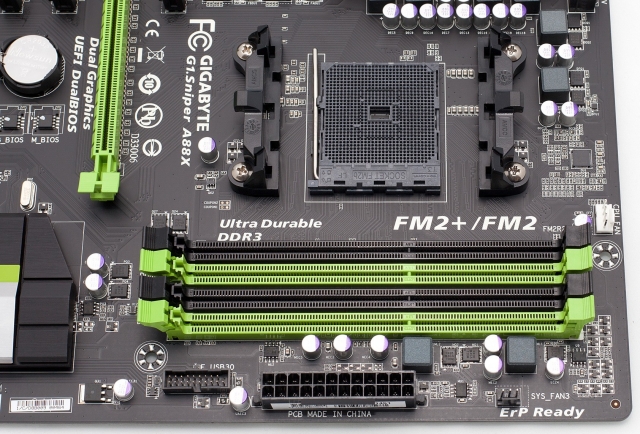

Згідно зі специфікацією на материнську плату максимальний обсяг оперативної пам'яті може досягати 64 Гб.

Тобто, теоретично, користувач може встановити 4 модуля об'ємом 16 Гб кожен. Але через відсутність модулів такого обсягу в широкому продажі, максимальний обсяг оперативної пам'яті може досягати 32 Гб (4 модуля по 8 Гб кожен) . Модулі оперативної пам'яті можуть працювати в двоканальному режимі, для чого їх необхідно встановити в DIMM роз'єми одного кольору. Без використання розгону підтримуються модулі з частотою до 2133 МГц. У разі використання розгону частота модулів може складати 2400 МГц. Підтримуються модулі оперативної пам'яті з профілями AMD Memory Profile (AMP) і Extreme Memory Profile (XMP).

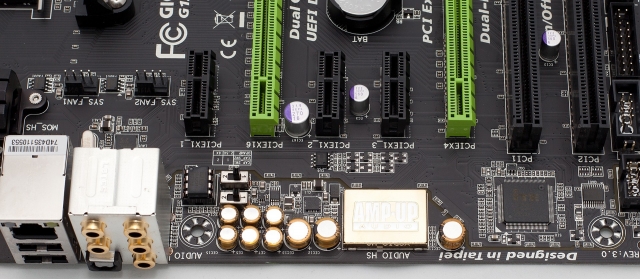

Для додаткових плат розширення на материнській платі розпаяно 7 роз'ємів.

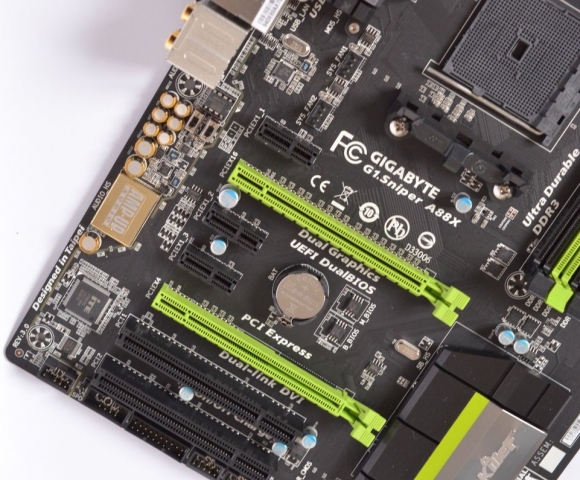

З них два роз'єми PCI Express х16. Перший з них використовує лінії центрального процесора і має специфікацію PCI Express 3.0 (за умови використання APU Kaveri). Другий використовує лінії набору системної логіки і має специфікацію PCI Express 2.0. Роз'єми завжди працюють за схемою х16 + х4. Зважаючи на таке розділення ліній PCI Express виробником заявлена ??підтримка масиву відеокарт CrossFire. Крім них присутні три роз'єми PCI Express х1 і два роз'єми PCI.

Дискова підсистема

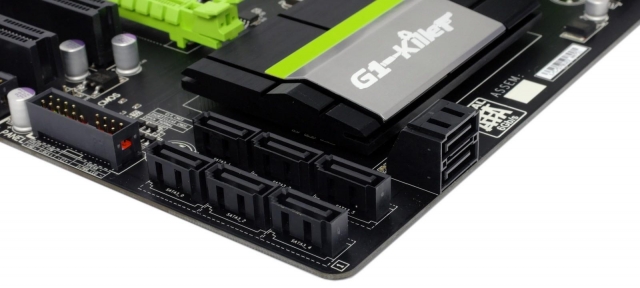

У правому нижньому кутку друкованої плати розміщені 8 роз'ємів SATA 6 Гбіт / с. З них тільки два мають кутовий підключення. Тим не менш, вони не будуть перешкоджати встановленню габаритних відеокарт навіть в разі організації масиву. Всіма роз'ємами підтримуються масиви рівнів RAID 0, 1, 5, 10. Робота SATA роз'ємів реалізована виключно силами набору системної логіки.

Звукова підсистема

Материнська плата оснащена досить непоганий по комп'ютерним мірками звуковою підсистемою заснованої на восьмиканальному кодеку Realtek ALC898. Мікросхема кодека захищена від впливу електромагнітних завад спеціальним екраном. Для поліпшення якості звуку в звукової підсистеми використовуються спеціалізовані японські конденсатори Nichicon. Всі компоненти звукової підсистеми відокремлені від інших компонентів материнської плати спеціальним екраном зі світлодіодним підсвічуванням.

Таке рішення повинно знизити впливу зовнішніх перешкод на компоненти звукової підсистеми. Крім цього звукова підсистема оснащена ще кількома цікавими технологічними особливостями, такими як Exclusive Upgradeable OP-AMP, Gain Boost, USB DAC-UP.

Exclusive Upgradeable OP-AMP - дана технологія зустрічається тільки на материнських платах виробництва компанії GIGABYTE. Вона полягає в тому, що користувач може самостійно замінити мікросхему підсилювача аудіосигналу відповідно до своїх музичним перевагам. На жаль, в комплект поставки не входять додаткові мікросхеми і спеціальний пінцет для їх вилучення.

Gain Boost - за допомогою двох спеціальних мікропереключателей на друкованій платі користувач може вибрати коефіцієнт посилення сигналу (2,5 х або 6x). Вибір коефіцієнта посилення дозволяє підключати до материнської плати навушники і з низьким і з високим вхідним опором.

USB DAC-UP - спеціальний USB роз'єм з золотим покриттям і окремим джерелом живлення. Він спеціально призначений для підключення зовнішньої звукової карти. Ізольований джерело живлення забезпечує в два рази менший рівень шумів в вихідній напрузі, що актуально для високочутливої ??аудіоапаратури. Роз'єм виведений на інтерфейсну панель і розгорнуть перпендикулярно друкованої плати.

Для підключення акустичної системи на інтерфейсну панель материнської плати виведені 5 роз'ємів mini-jack. Роз'єми мають золоте напилення, що повинно позитивно позначитися на якості звуку. З мінусів можу, відзнач відсутність кольорового маркування на роз'ємах mini-jack, тому при підключенні необхідно заглядати в інструкцію.

Мережева підсистема

LAN підсистема плати нічим особливим не виділяється. Для підключення до мережі на інтерфейсну панель виведений один роз'єм RJ 45. Як мережевого контролера використовується мікросхема Realtek RTL8111F.

Задня панель і колодки підключення

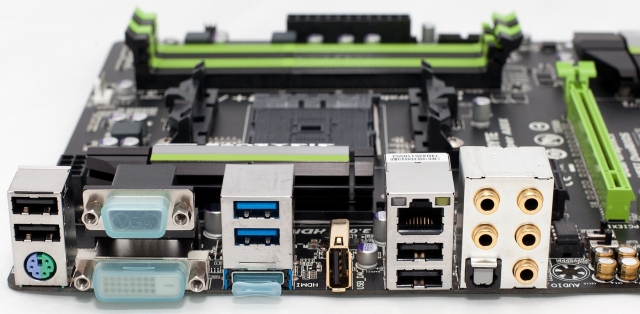

На інтерфейсну панель материнської плати виведені наступні роз'єми:

1 x LAN (RJ45);

2 x USB 3.0;

5 х USB 2.0;

1 х PS / 2 (миша або клавіатура);

1 х S / PDIF out;

5 x аудіопорти.

Для підключення до вбудованого в центральний процесор графічному ядру користувач може скористатися роз'ємами HDMI, DVI-D, D-Sub.

Колодок підключення на платі відносно небагато. Більшість колодок підключення розташоване на нижньому краю друкованої плати. Тут знаходяться такі колодки: колодка підключення аудіо роз'ємів передньої панелі, S / PDIF Out, колодки COM і TPM, а також колодка підключення фронтальної панелі з кольоровим маркуванням. На правому краю плати, поруч з роз'ємом живлення, розташована колодка для підключення роз'ємів USB 3.0, розташованих на передній панелі корпусу. Для підключення вентиляторів на друкованій платі розпаяно чотири колодки. Три з них чотирьохконтактні з регулюванням швидкості обертання вентиляторів.

Всі вони розташовані у верхній частині материнської плати, що не зовсім вдало.

За роботу роз'ємів COM і PS / 2, корпусних вентиляторів і за моніторинг відповідає контролер ITE IT8620E.

Елементи управління на друкованій платі

Крім описаних вище двох мікропереключателей в звукової підсистеми на материнській платі немає ніяких елементів управління, немає навіть індикаторів POST кодів. Назвати це серйозним недоліком може і не можна, але для топової материнської плати це досить дивне і не типове рішення.

Ланцюги харчування і система охолодження

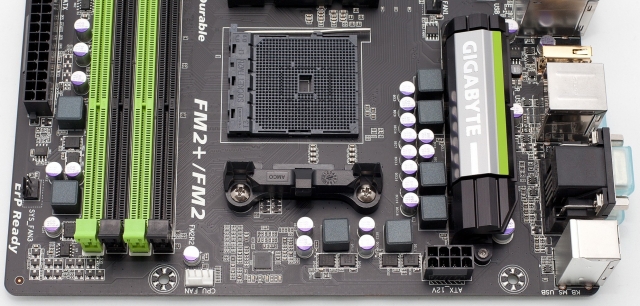

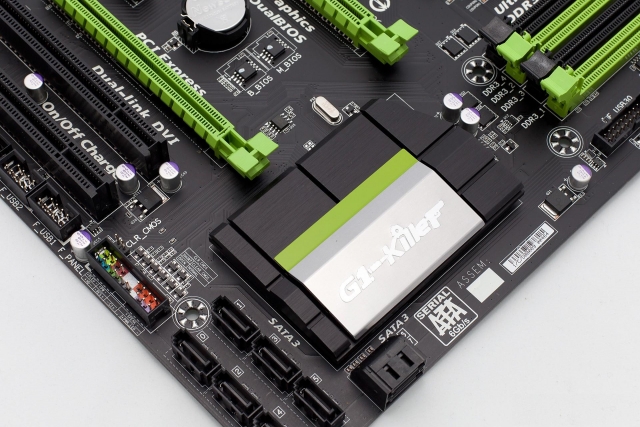

Харчування центрального процесора реалізовано по шестифазної схемою. Елементи підсистеми живлення розташовані зліва і зверху від процесорного роз'єму. Як роз'єму живлення центрального процесора використовується роз'єм 8-pin. Харчування інших компонентів материнської плати здійснюється через роз'єм 24-pin. У підсистемі харчування використовуються твердотільні конденсатори і Low RDS (on) польові транзистори. Польові транзистори в чотирьох фазах живлення охолоджуються за допомогою алюмінієвого радіатора. У решті двох фазах транзистори охолоджуються природним шляхом за допомогою повітря. В процесі тестування радіатор нагрівся до 46 градусів. Температура силових елементів, в фазах без охолодження, становила 58 градусів. Ще один радіатор встановлений на мікросхемі набору системної логіки.

Обидва радіатора мають декоративні вставки з написами «GIGABYTE» і «G1-Killer». Кріпляться радіатори за допомогою гвинтів. Управління фазами живлення процесора покладено на контролер ISL637.

BIOS

BIOS материнської плати має стандартну для плат виробництва GIGABYTE графічну оболонку виконану в чорно-синіх тонах. Основні настройки системи згруповані в п'яти розділах: M.I.T, System Information, BIOS Features, Peripherals, Power Management. Всі настройки стосуються розгону зосереджені в розділі M.I.T. Зайшовши в цей розділ, користувач має можливість розігнати центральний процесор і вбудоване графічне ядро, а також модулі оперативної пам'яті. У розділі System Information зосереджені загальні налаштування системи (дата і час, мова). Розділ BIOS Features містить всі налаштування стосуються BIOS материнської плати. У розділі Peripherals користувач може внести корективи в роботу контролерів материнської плати. Power Management розділ містить налаштування по енергозбереженню.

Тестування

Для перевірки материнської плати в роботі була зібрана тестова система:

Центральний процесор AMD A10-5800K;

Оперативна пам'ять Geil DDR3 2x4096 Mb PC3-19200 2400 MHz;

Відеокарта вбудована в центральний процесор (AMD Radeon HD 7660D);

Жорсткий диск Toshiba 2000 GB 64 MB 7200 rpm 3.5" SATAIII;

Блок живлення Cooler Master G550M 550W;

Для виведення зображення використовувався монітор ViewSonic TD2420.

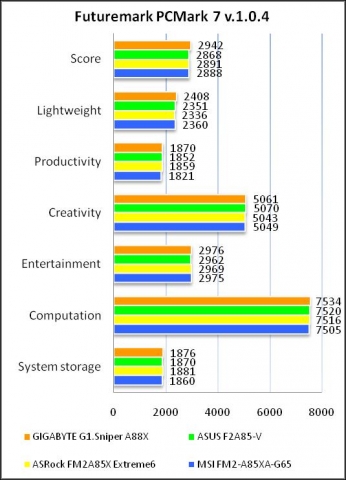

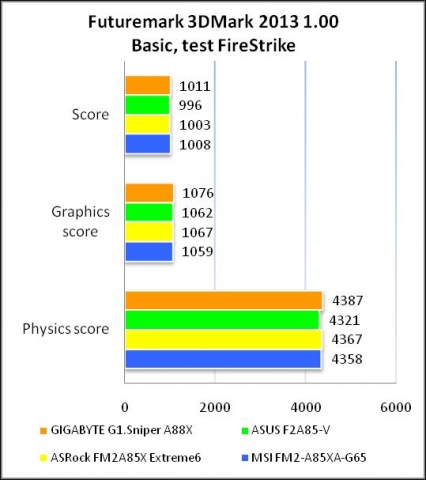

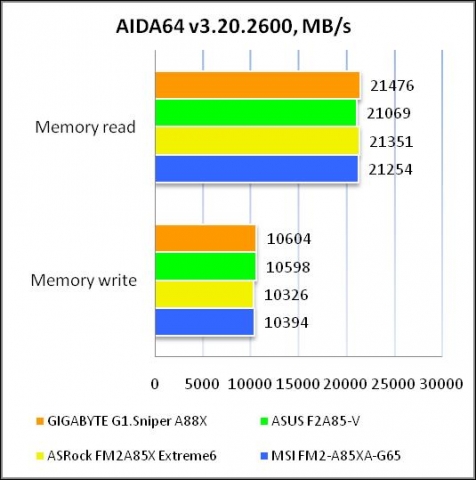

Швидкодія зібраної системи перевірялося в ряді тестових додатків. Результати тестування приведу в вигляді графіків.

Висновки

Вивчивши детально материнську плату і перевіривши її роботу в складі зібраної системи скажу, що особливих нарікань до неї не виникло. Але вони можуть з'явитися в процесі розгону. Частина силових елементів в підсистеми живлення центрального процесора з незрозумілої причини не оснащені радіатором. В процесі розгону це може привести до перегріву підсистеми живлення. Також відсутні елементи управління для спрощення процесу розгону і індикатори POST кодів. Тому, можна зробити висновок, що для розгону ця модель пристосована не кращим чином. Ще один момент, на який не можна не звернути уваги - на материнській платі немає будь-яких технологій, призначених виключно для геймерів. Немає ні роз'єму для підключення маніпулятора з можливістю зміни частоти опитування сенсора, ні спеціального мережевого контролера, підвищує пріоритет ігрового трафіку навіть немає можливості організувати масив з відеокарт за схемою х8 + х8. Саме тому і відсутня підтримка SLI масиву. Комплект поставки теж не містить будь-яких корисних геймеру речей. Складається таке враження, що при проектуванні даної материнської плати інженери GIGABYTE приділили основну увагу звукової підсистеми, забувши про приналежність моделі до ігрової серії. Тому, на мій погляд, дана материнська плата більше підійде в якості основи для створення медіацентру високого рівня, ніж для створення ігрової системи.
