Огляд і тестування материнської плати ASUS MAXIMUS VI Impact

Ми звикли, що ігрові системи, як правило, дуже громіздкі і займають багато місця. Збираються такі системи на основі материнських плат формату ATX або EATX. Компанія ASUS вирішила змінити наше уявлення про ігровий системі. Влітку минулого року на виставці CОMPUTEX 2013 була представлена ??материнська плата ASUS MAXIMUS VI Impact. Плата відноситься до лінійки продуктів ROG, яка призначена для геймерів і оверклокерів при цьому це найменша материнська плата з цієї серії. Дивно, але плата за габаритними розмірами відповідає стандарту mini-ITX. Тим цікавіше перевірити наскільки вона відповідає продуктам лінійки ROG і як інженерам вдалося створити оверклокерскую плату з такими габаритними розмірами.

Упаковка і комплект поставки

Материнська плата поставляється в картонній упаковці, оформленої в традиційному для продукції серії ROG стилі з переважанням темно-червоних кольорів.

Єдина відмінність це незвично маленькі габаритні розміри упаковки. На передній панелі упаковки міститься мінімум інформації про плату. Крім назви материнської плати тут розташовані всього три ярлика, які повідомляють про підтримки процесорів Intel Core, про те, що плата заснована на чіпсеті Z87 і про підтримку дозволу Ultra HD. Опис технологій і відмінних рис материнської плати розміщено під відкидною передньою панеллю.

На задній панелі упаковки розташовані специфікація плати і опис роз'ємів інтерфейсної панелі.

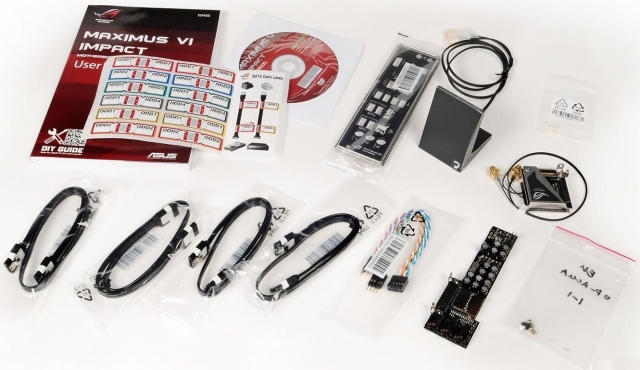

Що стосується комплекту поставки, то він цілком відповідає рівню продуктів серії ROG. У комплекті поставки користувач знайде:

Потрібно відзначити, що диск з програмним забезпеченням материнської плати містить пакет Bundle Software. В даний пакет входять повні версії таких програм: Kaspersky Anti-Virus, ROG CPU-Z, DAEMON Tools Pro Standard і Mem TweakIt. І ще один момент. Звукова карта з комплекту поставки має спеціальний роз'єм для установки, тому використовувати її на інший материнської плати навряд чи вийде.

Оперативна пам'ять і слоти розширення

Материнська плата відповідає стандарту mini-ITX, який вносить свої корективи в кількість і набір роз'ємів. Під установку модулів оперативної пам'яті на платі розпаяні всього два роз'єми DIMM.

Таким чином, максимальний обсяг модулів, який користувач зможе встановити на плату, становить 16 Гб. Цього цілком достатньо для ігрової системи за сьогоднішніми мірками, але в майбутньому розширити його буде неможливо. Материнською платою підтримуються модулі оперативної пам'яті з номінальною частотою 1600 МГц. У разі використання розгону плата підтримує модулі з частотою аж до 3000 МГц. Роз'єми під модулі оперативної пам'яті оснащені засувками, розташованими з боку відеокарти, що може викликати труднощі при установці / витягу модулів в зібраній системі, особливо з відеокартою оснащеної задній захисною пластиною.

З роз'ємів розширення на платі присутній тільки PCI Express х16, тобто на материнську плату можна встановити всього одну плату розширення і швидше за все це буде відеоадаптер. Звинувачувати в такому мізерному наборі додаткових роз'ємів для плат розширення саме цю модель не варто це прерогатива всіх материнських плат такого стандарту.

Звукова підсистема

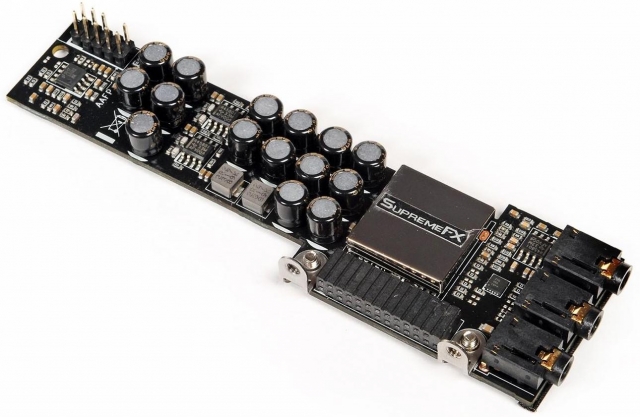

Розмістити досить якісну звукову підсистему на друкованій платі стандарту mini-ITX завдання непросте. Але, інженери компанії знайшли досить оригінальне рішення - розмістити звукову підсистему на окремій друкованій платі, яка з'єднується з материнською платою за допомогою спеціального роз'єму (SFX_IMPACT).

Звукова підсистема SupremeFX Impact заснована на аудіокодеку Realtek ALC1150. Для зменшення впливу електромагнітних завад мікросхема кодека накрита спеціальним металевим екраном з написом SupremeFX. Завдяки чотирьом підсилювачів LM4562 від Texas Instruments до звукової підсистеми можна підключати навушники з високим вхідним опором (600 Ом). Для поліпшення якості звукового сигналу використовуються спеціалізовані японські конденсатори ELNA. Звукова підсистема має співвідношення сигнал / шум 115 дБ для лінійного аудіовиходу і 110 дБ у разі підключення навушників. Звукова підсистема материнської плати має підтримку технологій DTS Conneсt і BD Audio Layer Content Protection.

Дискова підсистема

Для організації дискової підсистеми материнська плата має у своєму розпорядженні 4 роз'ємами SATA 6 Гбіт / с, робота яких організована за допомогою набору системної логіки Z87.

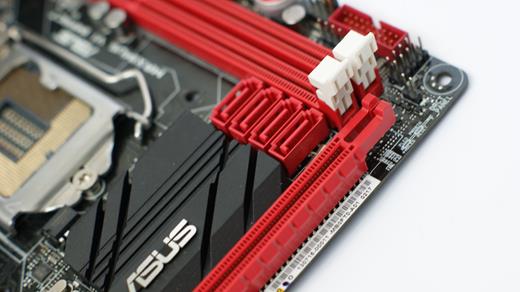

Всі роз'єми мають вертикальне підключення. Користувач може організувати масиви з декількох накопичувачів рівнів RAID 0, 1, 5 і 10. SATA роз'єми розташовані відразу за роз'ємами для модулів оперативної пам'яті. Таке розташування трохи ускладнює їх підключення / відключення в зібраній системі, особливо якщо використовується габаритний кулер центрального процесора і модулі оперативної пам'яті з високими радіаторами.

LAN підсистема

LAN підсистема заснована на контролері Intel I217V. Звичайно, на материнській платі орієнтованої на геймерів більш актуально було б використання контролера з серії Qualcomm Atheros Killer, але інженери ASUS вирішили інакше.

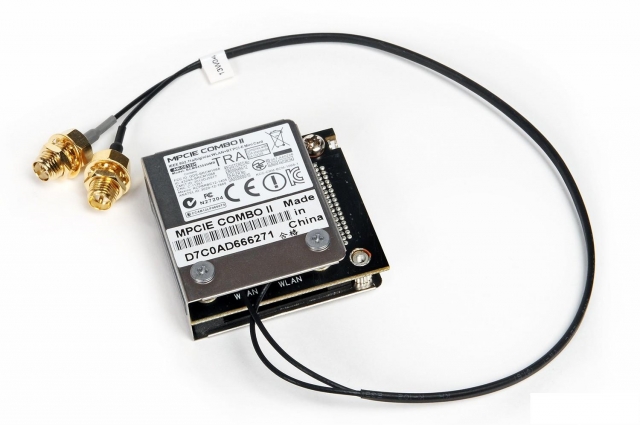

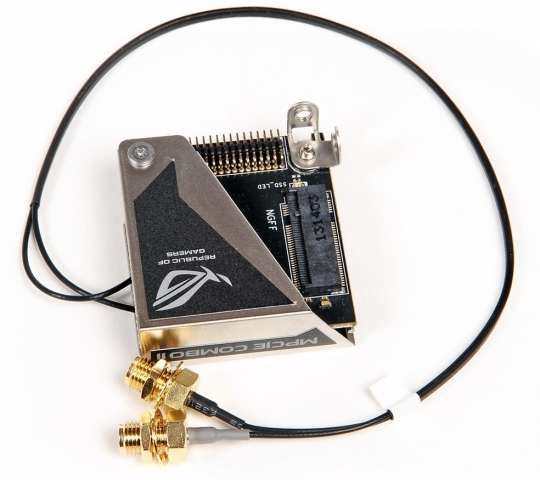

Також не будемо забувати про модулі Wi-Fi / Bluetooth з комплекту поставки, за допомогою якого користувач зможе організувати бездротове підключення.

Інтерфейсна панель і колодки підключення

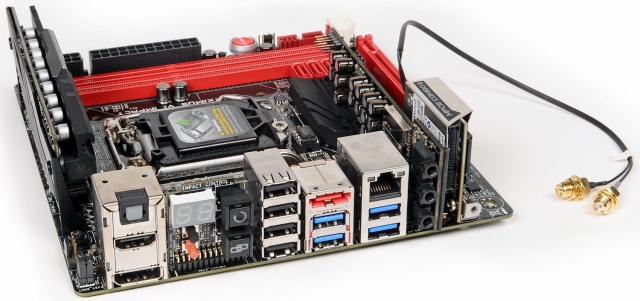

Після встановлення всіх додаткових плат з комплекту поставки інтерфейсна панель материнської плати виглядає наступним чином.

На інтерфейсній панелі материнської плати розміщені по 4 роз'єми USB2.0 USB 3.0, по одному роз'єму eSATA і Ethernet. Для підключення до вбудованого в центральний процесор графічному ядру користувач може скористатися роз'ємами DisplayPort і HDMI. Функціонування даних роз'ємів реалізовано за допомогою контролера Parade PS8201A. Також є оптичний цифровий вихід. Після установки звукової підсистеми SupremeFX Impact для підключення акустики доступні три роз'єми mini-jack. Крім того на задню панель виведений модуль Impact Control. Більш детально даний модуль розглянемо трохи пізніше.

Колодок підключення на друкованій платі зовсім небагато. На платі присутні: колодка ТРМ, колодка підключення роз'ємів USB 3. 0 передньої панелі корпусу, дві колодки підключення додаткових роз'ємів USB 2.0 і чотири колодки для підключення корпусних вентиляторів. До колодці додаткових роз'ємів USB 2.0 можна підключити модуль OC Panel для управління процесом розгону. Всі колодки для підключення вентиляторів мають по 4 контакту.

Елементи управління на друкованій платі

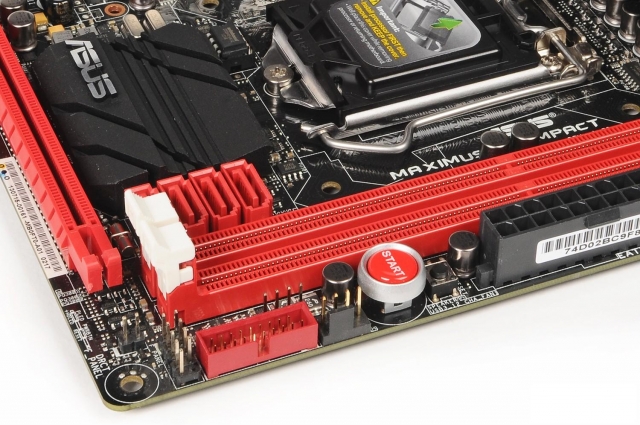

Материнська плата хоч і виконана у форм-факторі mini-ITX, але виробник все ж знайшов можливість розмістити на текстоліті ряд елементів управління. На правому краю материнської плати розташовані кнопки «START» і «RESET».

У правому нижньому кутку розташована колодка DirectKey для підключення виносної кнопки швидкого доступу до налаштувань BIOS. У лівому верхньому кутку, вище роз'ємів інтерфейсної панелі, розташовані джампери: LN2_Mode і FastBoot. Перший джампер дозволяє підготувати плату для розгону з використанням рідкого азоту, другий джампер - прискорює завантаження операційної системи за рахунок пропуску ряду некритичних етапів діагностики. Крім цього на інтерфейсну панель материнської плати виведені елементи управління розташовані на модулі Impact Control.

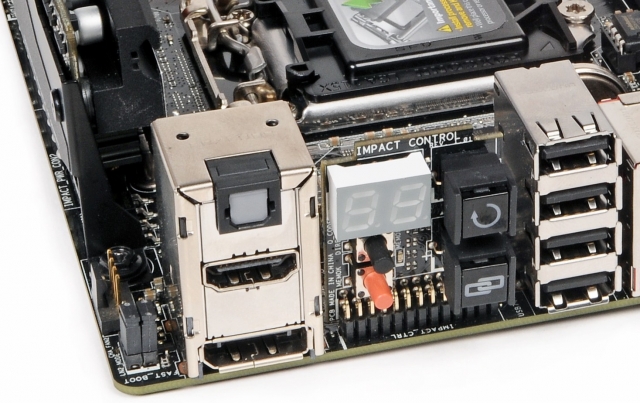

На даному модулі інженери розмістили індикатори POST кодів, кнопки Clear CMOS, ROG Connect, MemOK! і Direct Key. Виходить, що материнська плата хоч і має невеликі габаритні розміри, але досить непогано пристосована для розгону системи.

Ланцюги харчування і система охолодження

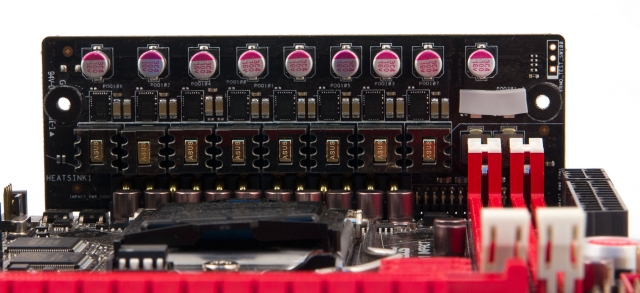

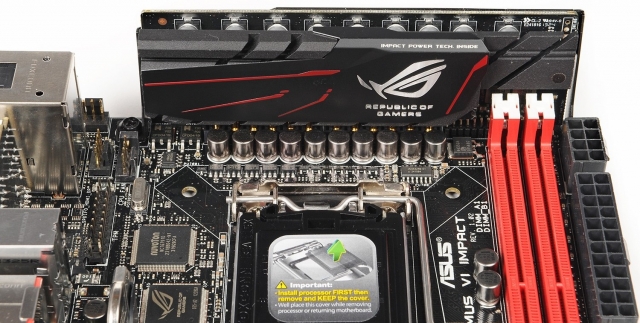

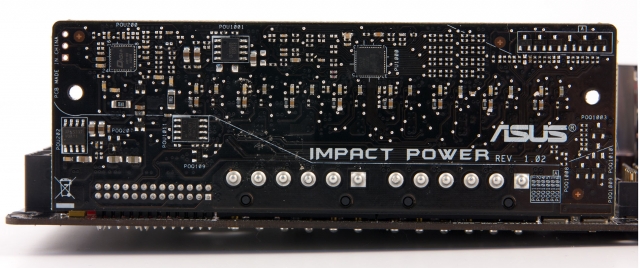

Підсистема живлення центрального процесора теж виконана на окремій друкованій платі, яка розташована перпендикулярно.

Підсистема живлення центрального процесора складається з 8 фаз, якими керують два контролера: Digi + ASP1251 і Digi + ASP1103. У підсистемі харчування використовуються високоякісні дроселі та твердотільні конденсатори зі збільшеним терміном служби при підвищеній температурі.

З огляду на, що плата призначається оверклокерам і геймерам, а також те, що вона може бути встановлена ??в компактному корпусі, де неможливо забезпечити належне охолодження, якісна елементна база підсистеми харчування відіграє досить важливу роль. Харчування компонентів плати здійснюється за стандартною схемою з двома роз'ємами (24-pin і 8-pin). Обидва роз'єми розташовані на правому краю материнської плати і розгорнуті засувками назовні, тому з підключенням кабелів живлення не повинно виникнути проблем.

Для охолодження найбільш гарячих елементів на материнській платі встановлені два радіатора. Один радіатор з написом «ASUS» встановлено на чіпсеті. Другий радіатор з логотипом серії ROG охолоджує силові елементи в підсистемі харчування. Обидва радіатора кріпляться за допомогою гвинтів.

BIOS

BIOS материнської плати не приніс ніяких сюрпризів. Якщо ви вже знайомі з платами ASUS з серії ROG вам все буде знайоме. BIOS розділений на наступні розділи: Extreme Tweaker, Main, Advanced, Monitoring, Boot. Всі настройки системи, які можуть знадобитися оверклокерам, містяться в розділі Extreme Tweaker. Розділ Advanced містить настройки контролерів материнської плати. У розділі Monitoring можна контролювати основні параметри системи (напруга, температуру, швидкість обертання вентиляторів). Розділ Boot містить параметри завантаження системи. У цьому розділі можна провести оновлення BIOS і зберегти профілі з настройками.

Тестування

Для перевірки материнської плати на її основі була зібрана система:

Центральний процесор Intel Core i7-4770K;

Оперативна пам'ять Geil DDR3 4x4096 Mb PC3-19200 2400 MHz;

Відеокарта Asus Radeon HD7850;

Жорсткий диск Seagate 1000 GB 64 MB 7200 rpm 3.5" SATAIII;

Блок живлення Cooler Master Vanguard 80+ GOLD 700W;

Монітор LG 24EA53VQ-P Glossy Black;

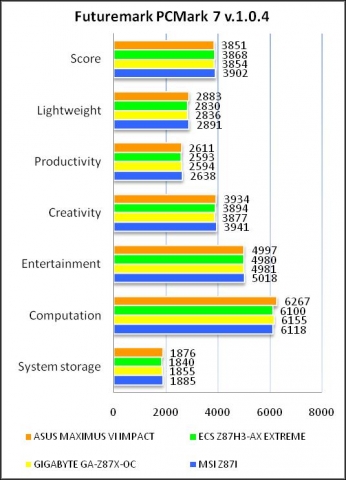

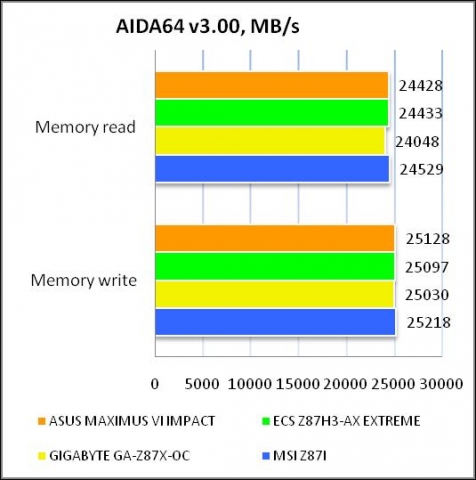

В автоматичному режимі плата дозволила розігнати процесор до 4400 МГц. У «ручному режимі» цей показник збільшиться до 4600 МГц. При збільшенні частоти системної шини (BCLK) вдалося досягти результату в 189 МГц. Повернувши всі параметри до номінальних значень, система пройшла тестування в ряді програм. Результати тестування представлені нижче на графіках.

Висновки

Після детального розгляду материнської плати ASUS MAXIMUS VI Impact підведемо підсумки. Інженерам компанії ASUS дійсно вдалося створити оверклокерскую материнську плату, виконану в форматі mini-ITX. Багато в чому цього вдалося досягти завдяки розміщенню ряду підсистем на окремих платах, розташувавши їх перпендикулярно материнській платі. Завдяки цьому на материнській платі формату mini-ITX вдалося розмістити потужну підсистему харчування, якісну звукову підсистему і елементи управління розгоном. Дану материнську плату цілком можна використовувати в якості основи для оверклокерского стенду. Наявність джампера LN2_Mode дозволить використовувати материнську плату і при екстремальному розгоні з використанням рідкого азоту. Єдиним недоліком в цьому випадку може стати дуже щільна компонування елементів на платі. Що стосується складання системи на базі даної материнської плати орієнтованої на ігри, то наявність одного роз'єму PCI Express х16 не дозволить створити високопродуктивну систему. Також при складанні ігрової системи необхідно приділити увагу корпусу, а саме його внутрішнім розмірам. З огляду на внутрішні розміри корпусу, можна буде підібрати модель відеокарти, яка поміститься в нього. Відеокарта буде визначати продуктивність в ігрових додатках. Якщо виходити з мінімальних розмірів, то найменші розміри мають відеокарти ASUS GTX 760 DirectCu Mini і MSI GeForce GTX760 2GD5 / OC ITX. По довжині вони не будуть виступати за межі материнської плати. За сучасними мірками ці відеокарти мають середньою продуктивністю в сучасних ігрових додатках. Виходить, що на базі материнської плати ASUS MAXIMUS VI Impact можна зібрати ігрову систему середнього класу з дуже компактними габаритними розмірами.
