Огляд і тестування материнської плати ASRock Z87 Extreme11/ac

Перші відомості про материнську плату з'явилися ще в листопаді 2013 року. Материнська плата очолює топову серію плат від ASRock - Extreme. Дана серія розрахована на екстремальних оверклокерів і геймерів. Материнська плата відрізняється безпрецедентно широкими функціональними можливостями. Це дозволяє говорити про неї не тільки як про топової плати компанії ASRock, але і як про кращу материнської плати на наборі системної логіки Z87. В даному огляді розглянемо технологічні відмінності, і функціональні можливості материнської плати ASRock Z87 Extreme11 / ac, а також відповімо на питання: «Чи дійсно материнська плата ASRock Z87 Extreme11 / ac є найкращою материнською платою на чіпсеті Z87? »

Упаковка і комплект поставки

Топова материнська плата від компанії ASRock поставляється у великій картонній упаковці з ручкою для перенесення. Оформлення упаковки виконано у традиційному для компанії стилі з переважанням чорного і сріблястого відтінків.

Центральне місце на передній панелі займає логотип концепції A-Style. У верхній частині передньої панелі розташоване назву материнської плати, під яким розміщений ярлик «New Version».

Ярлик вказує на степінг С2 набору системної логіки Z87. У наборі системної логіки з степпінгом С2 були усунені проблеми з інтерфейсом USB 3.0, які виникли на початку запуску платформи. У нижній частині передньої панелі розташований ряд ярликів, який вказує на особливості даної моделі.

Задня панель упаковки повністю відведена під опис технічних особливостей материнської плати.

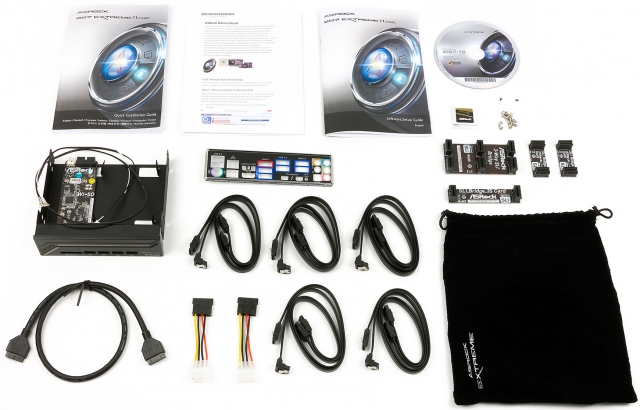

Материнська плата має досить великий комплект поставки, в якому є ряд корисних речей, які підкреслюють високий статус продукту. Комплект поставки складається з:

керівництва користувача;

інструкції по налаштуванню;

комплекту програмного забезпечення;

10 SATA кабелів, з яких 5 мають кутовий роз'єм з одного кінця;

заглушки інтерфейсної панелі;

двох перехідників живлення;

комплекту з 4 містків SLI для масивів з двох і трьох графічних адаптерів;

комплекту кріпильних гвинтів;

фірмової наклейки на корпус;

Wi-Fi / Bluetooth модуля (встановлений на платі).

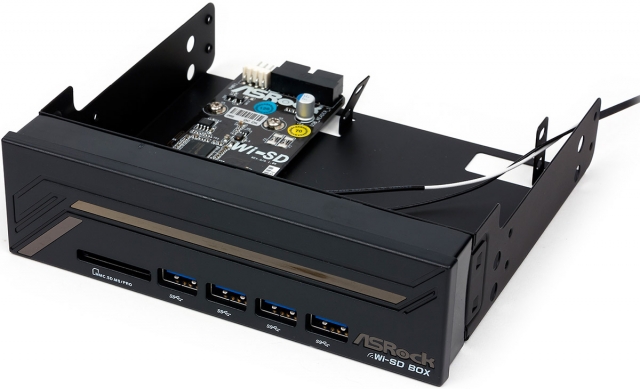

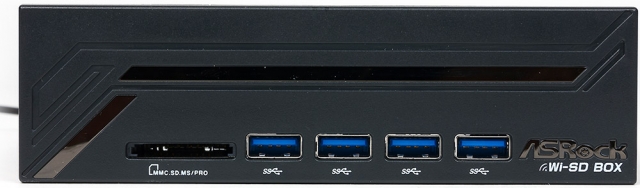

Крім усього перерахованого в комплект поставки входить багатофункціональна панель ASRock Wi-SD. Дана панель призначена для установки в відсік 5,25 дюймів на передній панелі корпусу. Панель оснащена чотирма роз'ємами USB 3. 0 і картрідером форматів SD / MMC / MS.

Крім цього в неї вбудовані антени Wi-Fi / Bluetooth модуля. У комплекті також є спеціальний кабель для підключення ASRock Wi-SD панелі до материнської плати. Претензії до комплекту поставки можна пред'явити тільки з приводу відсутності в ньому містка для CrossFireX масиву.

Загальні відомості

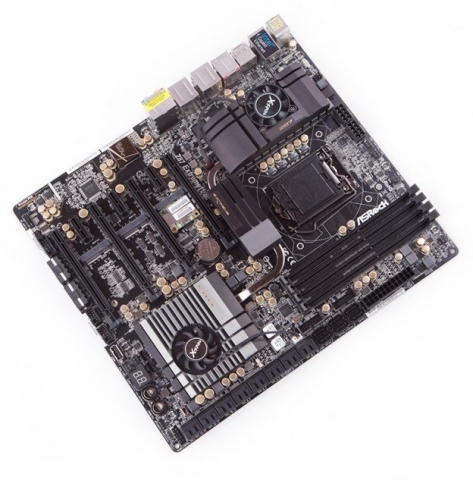

Материнська плата виконана в найбільшому форм-факторі - E-ATX з габаритними розмірами 305 х 267 мм. Для кріплення плати в корпусі передбачено 10 кріпильних отворів. Плата заснована на топовом чіпсеті 8 серії - Intel Z87, який підтримує процесори сімейства Haswell і процесори Intel Xeon з роз'ємом LGA1150.

Оперативна пам'ять

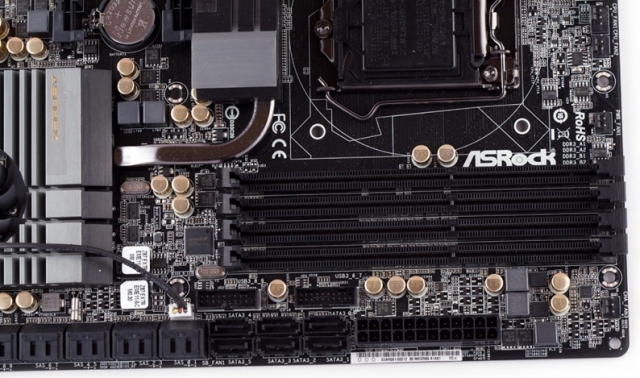

Материнські плати, засновані на системній логіці Z87, підтримують максимум 32 Гб оперативної пам'яті. Залежно від форм-фактора плата може мати два або чотири роз'єми DIMM. Тестована материнська плата оснащена чотирма роз'ємами DIMM. Підтримуються модулі стандарту DDR3 з номінальною частотою до 1600 МГц. У разі розгону плата дозволяє встановлювати модулі з номінальною частотою до 2933 МГц. Підтримуються модулі оперативної пам'яті з профілями XMP версії 1.2 і 1.3. Роз'єми розташовані на звичному місці - праворуч від процесорного роз'єму. Всі чотири роз'єми DIMM виконані в чорному кольорі і забезпечені засувками тільки з верхнього краю. Підсистема живлення модулів оперативної пам'яті складається з трьох фаз.

Відеопідсистема і слоти розширення

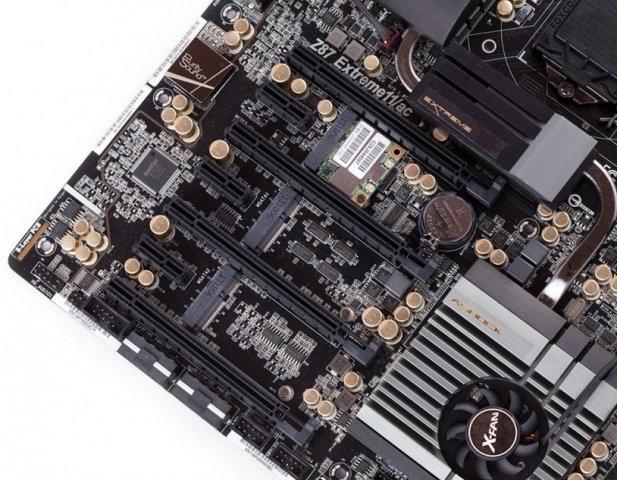

Великі габаритні розміри материнської плати дозволили інженерам розмістити на ній чотири роз'єми PCI Express 3.0 x16. Залежно від кількості графічних адаптерів в відеопідсистемі вони можуть працювати в режимах:

х0 + х0 + х16 + х0;

х8 + х0 + х16 + х0;

х0 + х8 + х8 + х8;

х8 + х8 + х8 + х8.

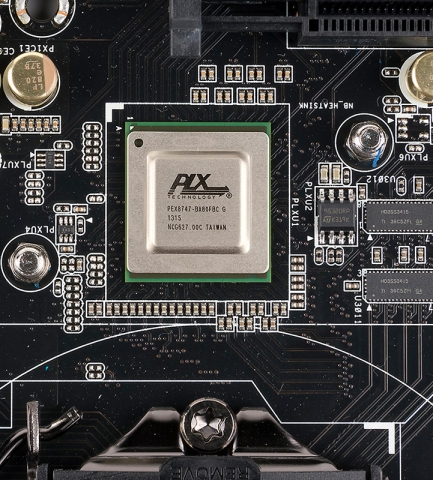

Материнська плата має досить непогане розподіл ліній PCI Express 3.0 між роз'ємами, що дозволить користувачеві зібрати найпотужнішу видеоподсистему з чотирьох графічних адаптерів. Безумовно, забезпечити такі широкі можливості тільки силами одного чіпсета неможливо. Для організації додаткових ліній PCI Express 3.0 на материнській платі розпаяний комутатор PLX PEX 8747.

Зміна лінії здійснюється за допомогою 8 світчей TI HD3SS3415. Таким чином, загальне число ліній PCI Express 3.0 вдалося довести до 40. З них 32 лінії виділені відеопідсистемі, а решта 8 виділені для потреб дискової підсистеми. Видеоподсистему з декількох адаптерів можна реалізувати і на відкритих з графічним процесором від NVIDIA і від AMD. Для установки додаткових плат розширення материнська плата має у своєму розпорядженні трьома роз'ємами PCI Express 2.0 x1. Робота цих роз'ємів реалізована за допомогою однієї лінії PСI Express 2.0 від набору системної логіки, яка перетворюється в чотири лінії за допомогою комутатора PLX PEX 8605.

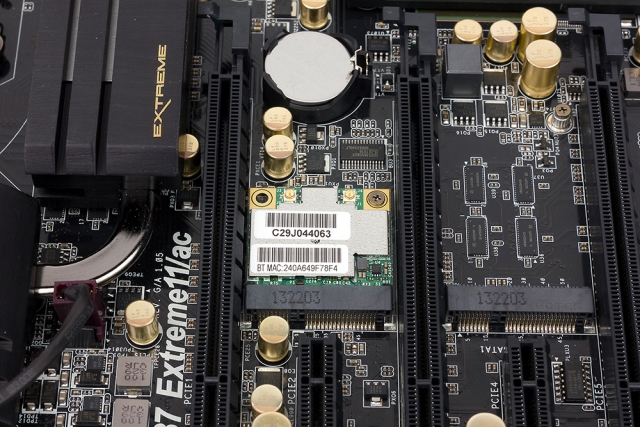

Правда, в разі організації масиву з трьох відеокарт всі роз'єми PCI Express 2.0 x1 будуть перекриті, так як розташовані вони між роз'ємами PCI Express 3.0 x16. Крім цього на платі розташований один роз'єм Mini PCI Express. Його робота організована за допомогою набору системної логіки. Правда, він спочатку зайнятий. У нього встановлений модуль Wi-Fi / Bluetooth.

SATA-роз'єми

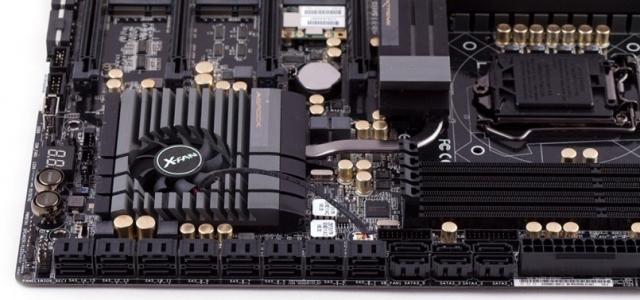

Чим дійсно зможе здивувати користувача дана модель, так це просто величезним, як для настільного сегмента, числом SATA роз'ємів, яких на платі аж 22 штуки.

Робота шести роз'ємів реалізована силами чіпсета. Правда на платі є ще два роз'єми mSATA і один eSATA 6 Гбіт / с, які теж підключені до чіпсету. Тому три роз'єми SATA і зазначені роз'єми mSATA і eSATA разделяемості. Тобто при підключенні до них пристроїв три роз'єми SATA будуть не активні. Роботу решти 16 роз'ємів SAS / SATA інженери реалізували за допомогою контролера LSI SAS 3008 і комутатора LSI SAS 3x24R.

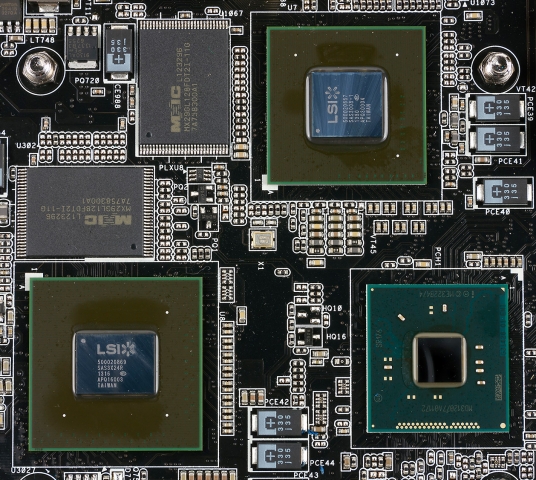

Контролер LSI SAS 3008 використовує 8 ліній PCI Express 3.0. Контролер оснащений процесором PowerPC 476 з номінальною частотою 1200 МГц і 6 Мб пам'яті. Роз'єми, які підключені до чіпсету, підтримують RAID-масиви рівнів 0, 1, 5, 10. роз'єми, які підключені до контролера LSI SAS 3008, підтримують RAID-масиви рівнів 0, 1, 1E і 10, єдине обмеження - в RAID-масиві не повинно бути більше 10 накопичувачів.

Звукова підсистема

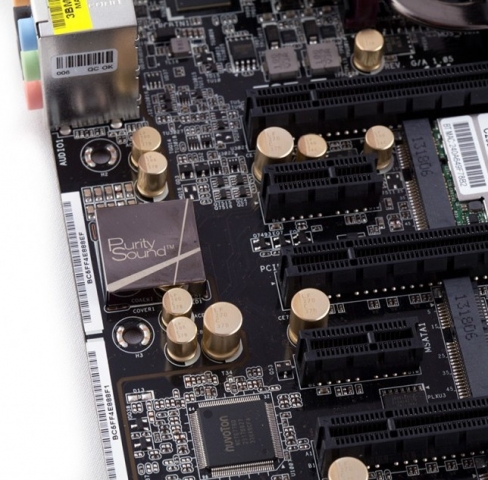

Звукова підсистема материнської плати заснована на 7.1 HD-кодеку Realtek ALC1150.

На даний момент це топове рішення для материнських плат. Звукова підсистема оснащена двома підсилювачами TI NE5532 від Texas Instruments. Один з них служить підсилювачем для навушників з високим вхідним опором (600 Ом), другий використовується в якості диференціального підсилювача. Для зменшення впливу електромагнітних завад всі компоненти системи відокремлені спеціальним екраном зі світлодіодним підсвічуванням, а сам HD-кодек поміщений під металевий кожух з написом «Purity Sound». Співвідношення сигнал / шум звукової підсистеми досягає рівня 115 дБ.

Для підключення акустики на задню панель виведені п'ять роз'ємів і оптичний вихід (S / PDIF). Звукова підсистема підтримує технології Direct Drive і DTS Connect. Все це дозволяє користувачеві насолоджуватися чітким і якісним звуком з мінімальним рівнем спотворень.

Локальна підсистема

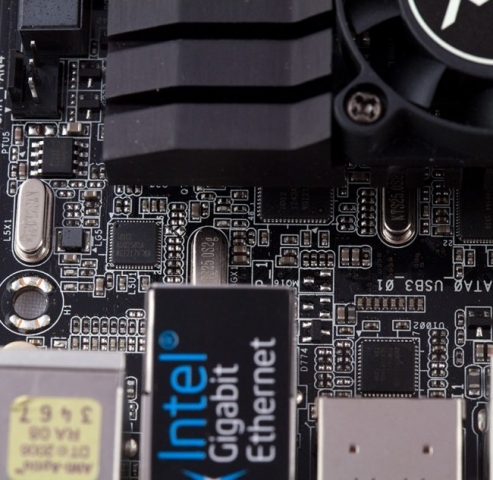

Для проводового підключення до локальної мережі плата оснащена двома роз'ємами RJ-45 розташованими на інтерфейсній панелі. Робота роз'ємів реалізована за допомогою двох котроллера: Intel i217V і Intel i211AT.

Контролер Intel i217V підтримує функцію Intel Remote Wake. Для збільшення швидкості підключення, а також для підвищення надійності два мережевих роз'єму можна об'єднати в одне підключення. Для бездротового підключення до локальної мережі користувач може скористатися встановленим на платі модулем Wi-Fi / Bluetooth. Wi-Fi модуль працює в діапазонах 2,4 і 5 ГГц і підтримує стандарти 802.11a / b / g / n / ac. Максимальна швидкість передачі даних за умови використання двох антен може досягати 867 Мбіт / с. Антени модуля Wi-Fi / Bluetooth розташовані в багатофункціональної панелі ASRock Wi-SD.

Інтерфейсна панель і колодки підключення

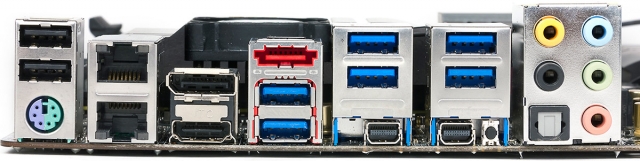

Роз'єми на інтерфейсній панелі материнської плати скомпоновані таким чином.

Перерахую роз'єми, які тут знаходяться:

комбінований роз'єм PS / 2 для підключення клавіатури або миші;

два роз'єми USB 2.0;

два роз'єми для підключення до локальної мережі (RJ-45);

роз'єм DisplayPort;

роз'єм HDMI;

роз'єм eSATA (червоний);

шість роз'ємів USB 3.0;

два роз'єми Thunderbolt 2.0;

п'ять роз'ємів для підключення акустики;

один оптичний аудіовихід.

Також інженери вирішили розташувати тут кнопку CMOS.

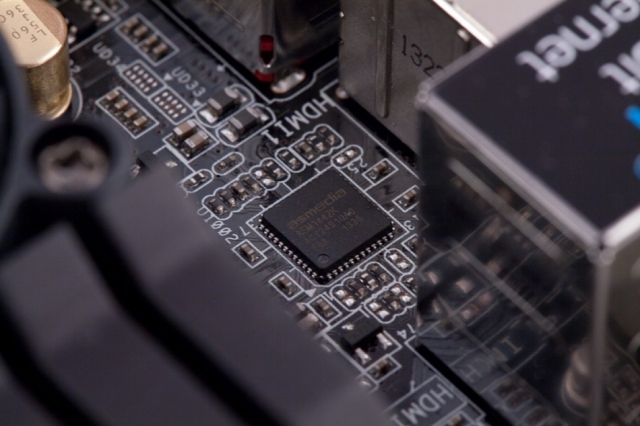

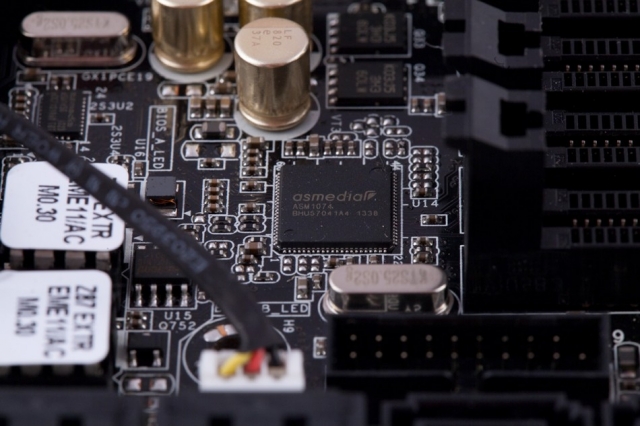

Роз'єми DisplayPort, HDMI, Thunderbolt 2.0. можна використовувати для підключення до вбудованого в центральний процесор графічному ядру. Робота роз'ємів HDMI і Thunderbolt 2.0 реалізована за допомогою додаткових контролерів - ASMedia ASM1442K і Intel DSL5520 відповідно.

Теоретична пропускна здатність роз'єму Thunderbolt 2.0 може досягати 20 Гбіт / с в одному напрямку.

Для підключення периферійних пристроїв материнська плата оснащена 17 роз'ємами USB (10 роз'ємів USB 3.0 і 7 роз'ємів USB 2.0). На інтерфейсну панель плати виведені 6 роз'ємів USB 3.0 і два USB 2.0, ще один роз'єм USB 2.0 присутній на материнській платі, інші USB роз'єми представлені у вигляді колодок для підключення. Всі роз'єми USB 2. 0 підключені до чіпсету. Роз'єми USB 3.0 реалізовані чіпсетом і двома хабами ASMedia ASM1074.

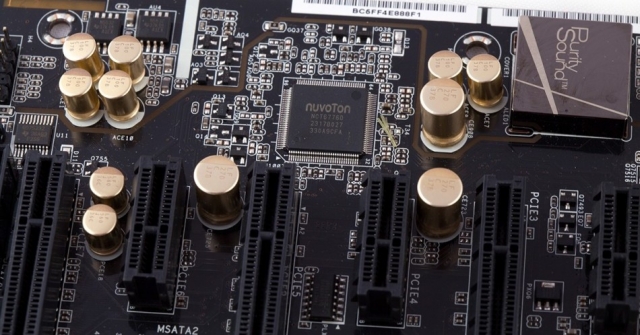

На платі присутній одна колодка для підключення COM роз'єму. За моніторинг температур, напруг живлення і управління роботою вентиляторів відповідає контролер NUVATON NCT6776D.

До материнської плати можна під'єднати 6 вентиляторів.

Елементи управління

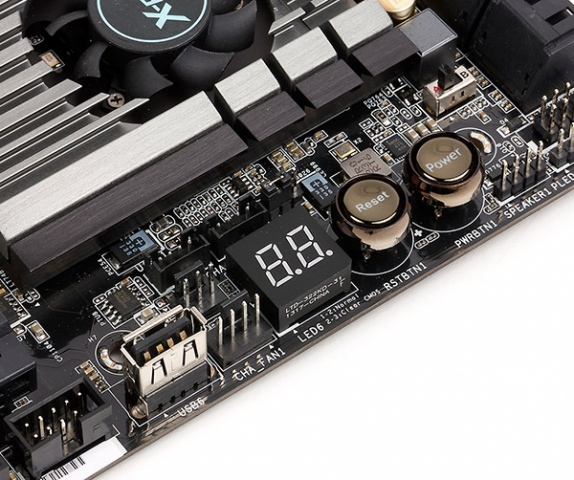

Елементи управління на материнській платі, безумовно, присутні, але їх кількість явно менше ніж у материнських плат адресованих оверклокерам. З елементів управління на платі розташовані: кнопки «RESET», «POWER» і «CMOS» (на інтерфейсній панелі), індикатори POST кодів і мікроперемикач для вибору мікросхеми BIOS.

Такий набір елементів управління дуже часто можна зустріти на материнських платах середнього цінового діапазону, які не орієнтовані на оверклокерів. Виходить, що за цим параметром материнська плата далеко не найкраща серед плат на наборі системної логіки Z87.

Ланцюги харчування і система охолодження

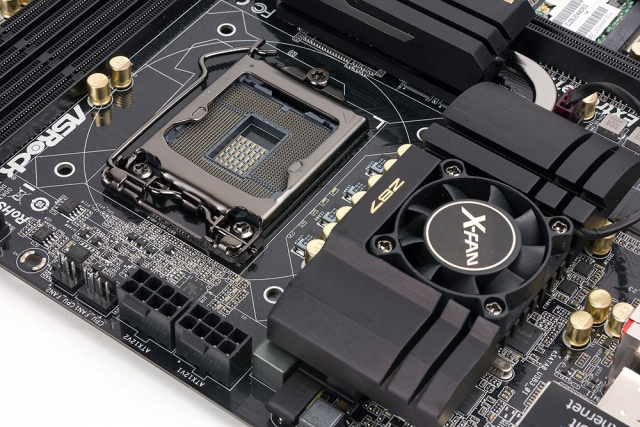

Для живлення центрального процесора на платі передбачено два роз'єми 8-pin.

Інші компоненти материнської плати запитані через основний роз'єм 24-pin.

У разі організації масиву з відеокарт на нижньому краї друкованої плати передбачено два роз'єми додаткового живлення відеопідсистеми.

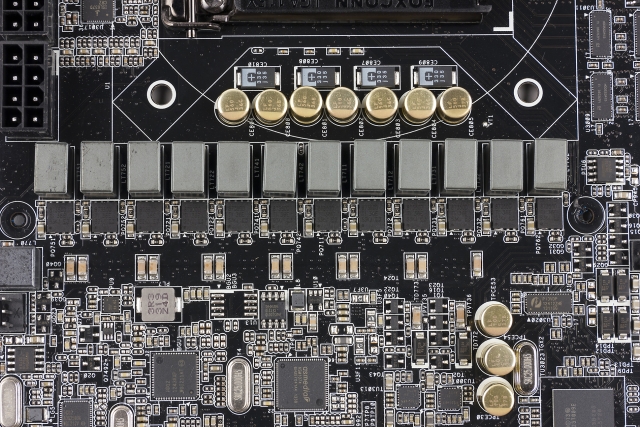

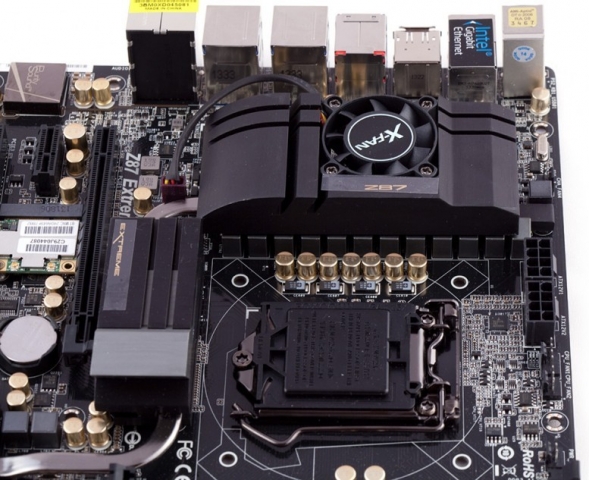

Ланцюг живлення центрального процесора містить дванадцять фаз. Управління фазами харчування реалізовано за допомогою контролера Intersil ISL6379. Контролер підтримує управління тільки 6 фазами. Для можливості здійснювати управління всіма 12 фазами інженери розпаяли на друкованій платі шість подвійників фаз Intersil ISL6611A, які оснащені інтегрованим драйвером для керування силовими елементами. Цифрова підсистема живлення забезпечує гнучке і ефективне харчування центрального процесора, що особливо актуально в разі його розгону.

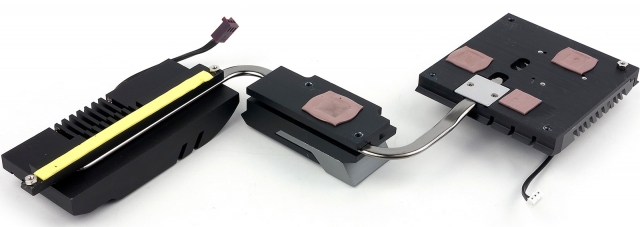

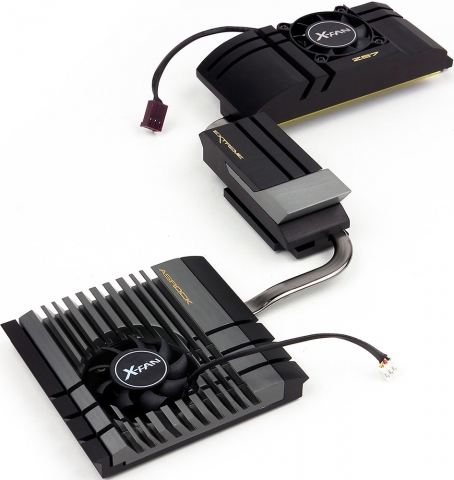

Крім силових елементів підсистеми живлення на платі знаходиться багато допоміжних контролерів і комутаторів, які потребують охолодження. Система охолодження материнської плати складається з трьох досить великих радіаторів з'єднаних між собою тепловою трубкою.

Два радіатора крім цього оснащені ще і вентиляторами охолодження. Перший радіатор з встановленим вентилятором охолоджує підсистему живлення центрального процесора. Другий радіатор розташований практично по центру плати охолоджує комутатор PLX PEX 8747. Третій радіатор, який теж оснащений вентилятором, крім чіпсета охолоджує ще і контролер LSI SAS 3008 з комутатором LSI SAS 3x24R. Всі радіатори кріпляться за допомогою гвинтів. Обороти обох вентиляторів можна регулювати через BIOS, а ось повністю їх відключити, не вийде. У номінальному режимі роботи вони практично безшумні, але якщо поставити примусово максимальні оберти, шум від вентилятора на чіпсеті стає помітним.

BIOS материнської плати

BIOS даної плати не відрізняється від інших материнських плат компанії ASRock.

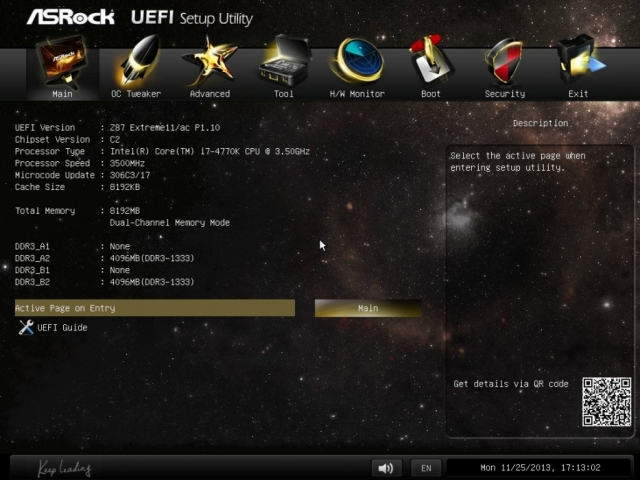

При вході в BIOS користувач автоматично потрапляє в розділ «MAIN» в якому відображається основна інформація про систему. Всі настройки, які відповідають за розгін системи, зосереджені в розділі OC Tweaker. Зайшовши в розділ H / W Monitor, користувач може налаштувати роботу вентиляторів.

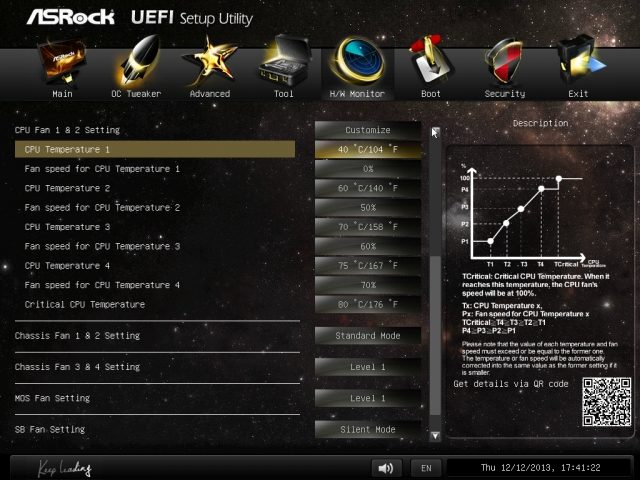

Для двох вентиляторів з системи охолодження процесора і вентилятора на чіпсеті користувач може побудувати графік залежності швидкості обертання від температури. Для інших вентиляторів можна вибрати один з режимів роботи (Level 1 - Level4).

Решта розділів BIOS:

Advanced - містить налаштування периферійних пристроїв і контролерів;

Tools - в розділі можна провести оновлення BIOS і зберегти профілі з настройками;

Boot - розділ містить параметри завантаження системи;

Security - установка паролів.

Тестування

Материнська плата ASRock Z87 Extreme11 / ac була протестована в складі системи:

Процесор Core i7-4770K;

Відеокарта Powercolor Radeon HD 7850;

Оперативна пам'ять Kingston DDR3 2x4096 Mb PC3-12800 1600 MHz;

Жорсткий диск Seagate 2000GB 64MB 7200rpm 3.5" SATAIII;

Блок живлення Seasonic M12II-850 Bronze 850W.

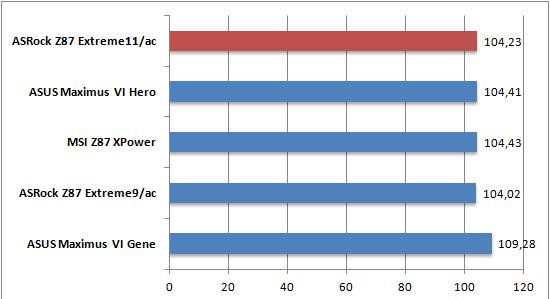

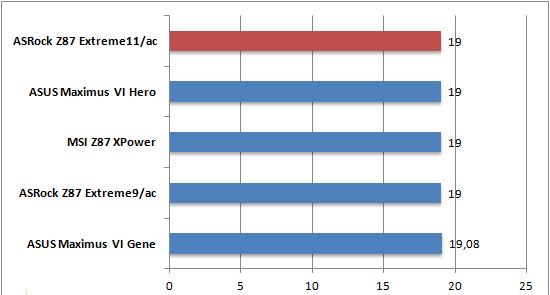

Результати тестування:

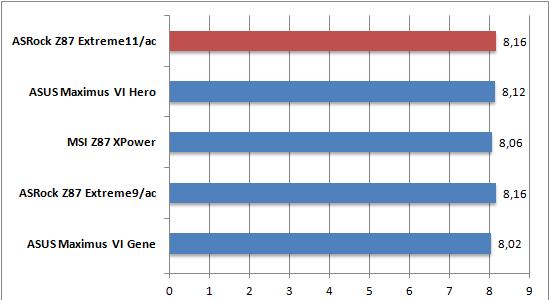

3DMark 2011

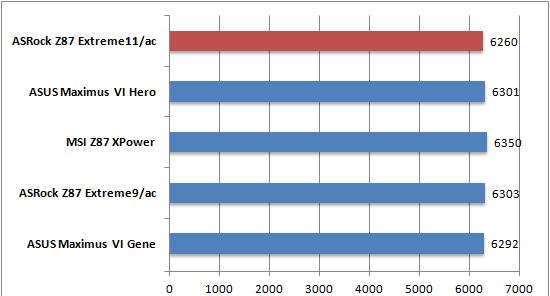

Cinebench 11.5 CPU

Sisoft Sandra Memory Benchmark

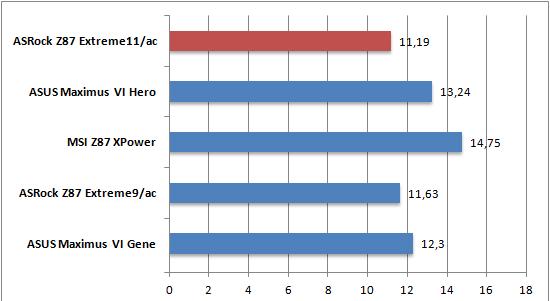

SuperPi 8M

Час від включення системи до початку завантаження Windows

Крім тестування в різних додатках було розглянуто розгінний потенціал материнської плати. За допомогою збільшення множника центральний процесор i7-4770K розігнався до частоти 4600 МГц. Номінальну частоту модулів оперативної пам'яті без проблем вдалося збільшити з стандартних 1600 МГц до 2133 МГц. Максимальна частота BCLK, при якій система завантажувалася і стабільно працювала, становила 178 МГц.

Висновки

Після вивчення материнської плати підведемо підсумок. Компанія ASRock позиціонує материнську плату Z87 Extreme11 / ac як краще рішення на наборі системної логіки Z87 але, на мій погляд, це трохи не так. Материнська плата має чотири роз'єми PCI Express 3.0 x16, що дозволить зібрати досить потужну видеоподсистему, але є і інші плати з таким набором роз'ємів. Взяти хоча б GIGABYTE G1. Sniper 5. У неї теж чотири роз'єми Express 3.0 x16, причому в разі організації масиву з двох відеокарт роз'єми будуть працювати за схемою х16 + х16, в той час як у тестованої моделі тільки в режимі х8 + х16. Підсистема живлення містить 12 фаз чого, на мій погляд, цілком достатньо навіть для екстремального розгону. Але, у материнської плати MSI Z87 XPOWER підсистема харчування складається з 32 фаз. При цьому система охолодження у неї спроектована таким чином, що взагалі не потребує додаткового охолодженні. Звукову підсистему, засновану на кодеку Realtek ALC1150, теж досить часто можна зустріти на материнських платах, причому необов'язково це буде топове рішення. За кількістю елементів управління розгоном я б взагалі назвав її аутсайдером. Чого дійсно немає у конкурентів, але є у тестованої плати так це 22 роз'єму SATA. Але, я не можу уявити, кому, і для яких цілей може знадобитися така велика кількість роз'ємів, особливо з огляду на, що це не серверна материнська плата. При тому ціна на дану модель сильно завищена. Вона коштує дорожче GIGABYTE G1. Sniper 5 і MSI Z87 XPOWER, причому досить помітно. Виходячи з усього перерахованого вище, я не можу назвати її найкращою серед усіх материнських плат. Рекомендувати її до покупки можна всім категоріям користувачів, яких не буде бентежити її вкрай висока вартість.
