Огляд і тестування корпуса Zalman MS800 Plus

Компанія Zalman, заснована в 1999 році, отримала широку популярність і визнання завдяки своїм системам охолодження. Поступово компанія освоювала нові ринки, розширюючи лінійку своєї продукції. На даний момент компанія займається виробництвом не тільки систем охолодження для центральних процесорів і відеоадаптерів, але і блоків живлення, моніторів, системних корпусів, а також різних периферійних пристроїв. Сьогодні в огляді розглянемо корпус MS800 Plus. Сама компанія позиціонує його як високоякісне рішення з ефективною системою охолодження, завдяки чому його можна використовувати для складання ігрової системи. Крім цього корпус відрізняється рядом цікавих рішень і при цьому має досить демократичну вартість. Чим саме дана модель може зацікавити покупця, а також наскільки його якість відповідає ціні, спробуємо розібратися в даному огляді.

Упаковка і комплект поставки

Традиційно знайомство з новою моделлю почнемо з розгляду його упаковки і комплекту поставки.

Упаковка корпусу виконана в темних тонах. На передній її панелі розташоване зображення панелі управління. У нижній частині передньої панелі упаковки виробник розмістив ряд ярликів, які вказують на особливості даної моделі.

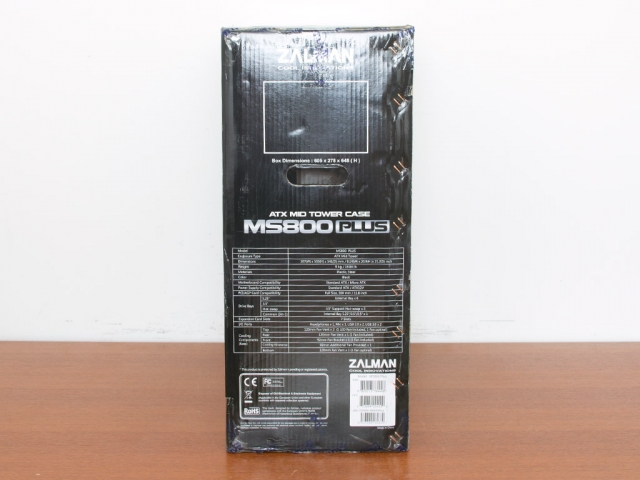

Детальна специфікація корпусу розташована на одній з бічних панелей упаковки.

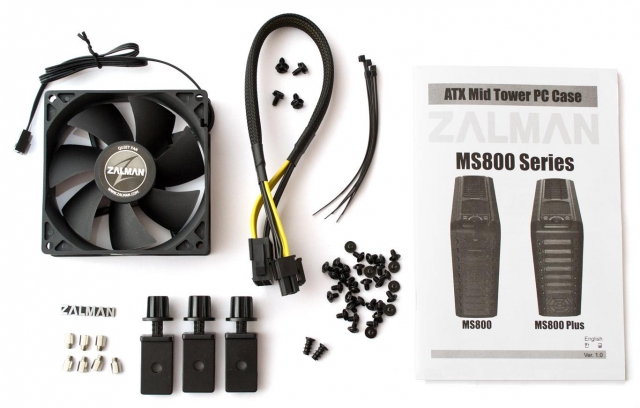

У комплект поставки MS800 Plus входить:

інструкція користувача;

подовжувач для кабелю живлення центрального процесора;

вентилятор діаметром 92 мм;

набір кріпильних гвинтів;

пластикові стяжки;

комплект стійок для установки материнської плати;

фірмовий шильдик на клейкою основі.

Зовнішній вигляд

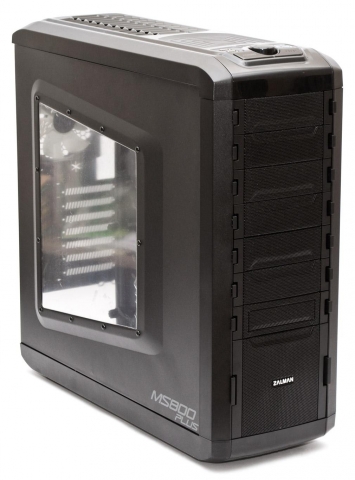

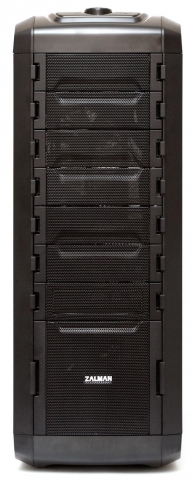

Корпус хоч і призначений для геймерів, але має досить стриманий дизайн. Передня панель по периметру має пластикову рамку, а середня частина повністю виконана з металевої сітки. Передня панель має 7 посадкових місць для пристроїв формату 5,25 дюйма, одне з яких є універсальним. У нього можна встановити пристрій формату 5,25 дюйма або 3,5 дюйма.

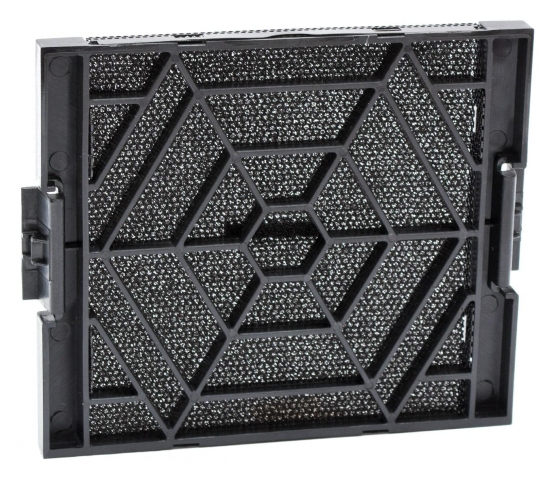

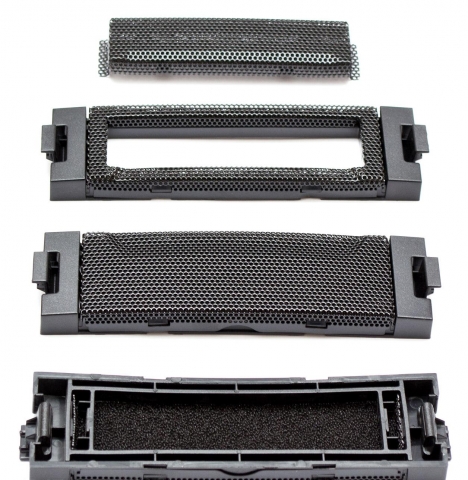

Для зручності установки кожне посадочне місце має пластикові засувки. Всі заглушки з металевої сітки на передній панелі забезпечені пиловими фільтрами.

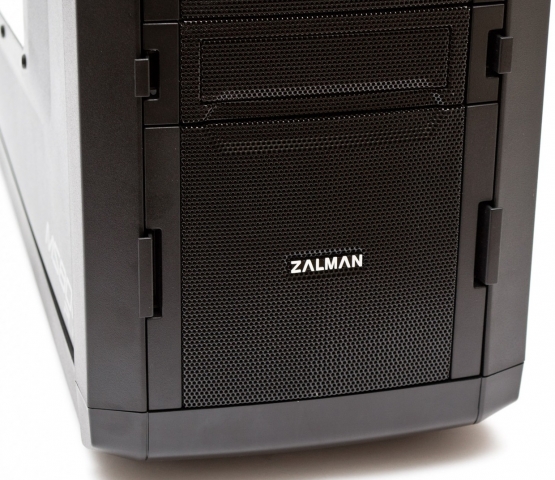

Внизу передньої панелі розташована найбільша заглушка, за якої розташовується кошик для жорстких дисків.

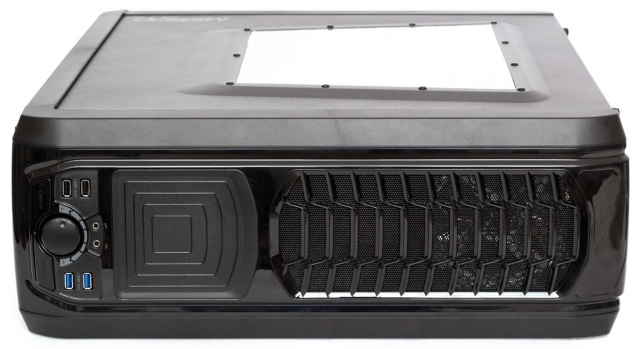

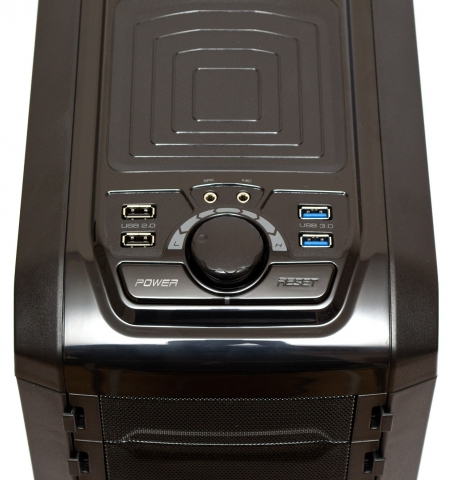

Роз'єми і кнопки управління розташовані в передній частині верхньої панелі.

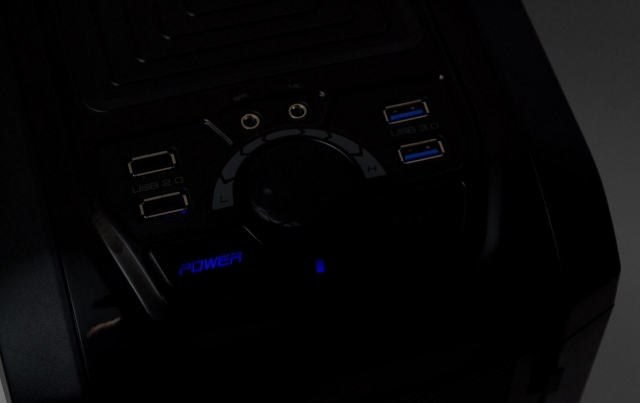

Центральним елементом на панелі управління, біля якого згруповані кнопки і роз'єми є регулятор швидкості обертання вентиляторів. Корпус Zalman MS800 Plus оснащений вбудованим реобасом з плавним регулюванням швидкості обертання, до якого можна під'єднати до 6 вентиляторів. На жаль, швидкість обертання регулюється для всіх вентиляторів одночасно. Проте, наявність навіть такого реобаса для корпусу цього цінового сегмента є плюсом. Ліворуч і праворуч від регулятора швидкості розміщені USB роз'єми. Зліва - два роз'єми USB 2.0, праворуч - два роз'єми USB 3.0. Вище регулятора розташовані роз'єми для підключення навушників і мікрофону. Нижче регулятора знаходяться індикатор роботи накопичувача і кнопки «POWER» і «RESET». З них тільки кнопка «POWER» має підсвічування, що трохи дивно.

Відразу за панеллю керування розташована майданчик з невеликим поглибленням, куди можна покласти підключений до роз'єму USB пристрій.

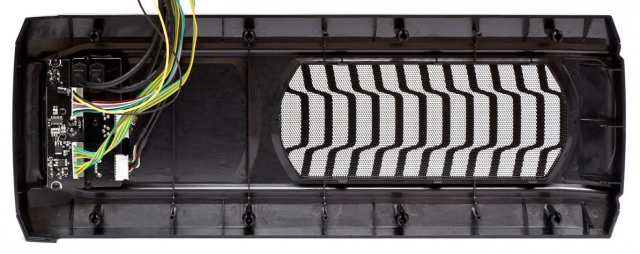

Всю іншу частину верхньої панелі займає вентиляційна решітка. Решітка має дрібну сіточку, яка перешкоджає проникненню всередину крупного сміття та пилу.

Єдиним мінусом є те, що для зняття дрібної сіточки, наприклад для очищення від пилу, доведеться повністю демонтувати верхню панель корпусу. Верхню панель також доведеться знімати, якщо користувач захоче поліпшити охолодження компонентів системи, встановивши зверху додатковий вентилятор. Я звертаю на це увагу, тому що зняти верхню панель дуже проблематично.

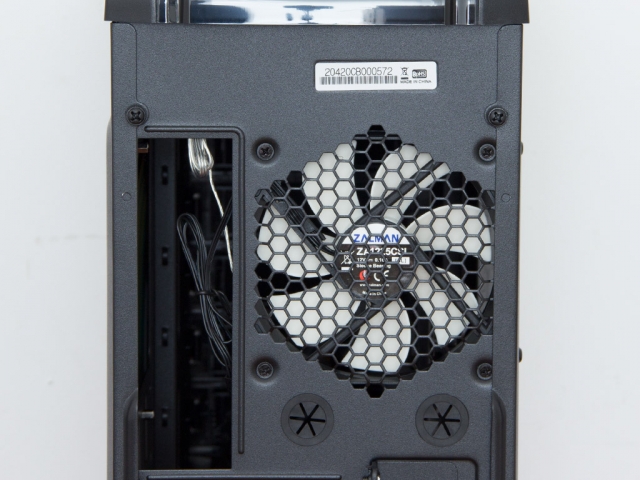

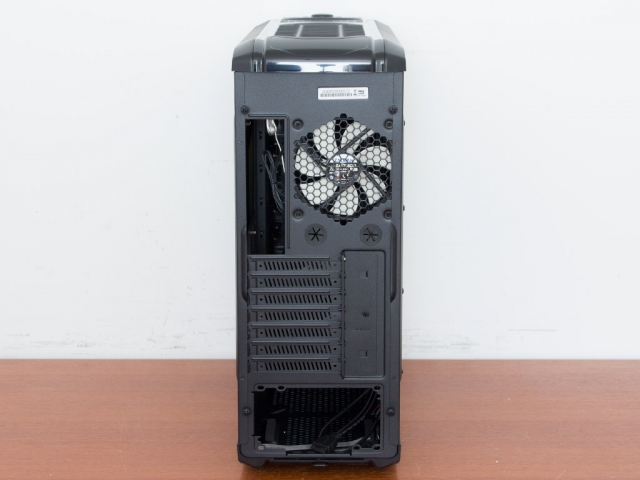

Задня панель корпусу не піднесла ніяких сюрпризів.

Місце під установку блоку живлення передбачено внизу.

Над ним розташовані сім заглушок для плат розширення з гвинтовим кріпленням і перфорацією для кращого охолодження. Корпус має також два отвори діаметром 20 мм для пропуску шлангів системи рідинного охолодження.

Над отворами розташований один з попередньо встановлених вентиляторів, який викидає нагріте повітря за межі корпусу.

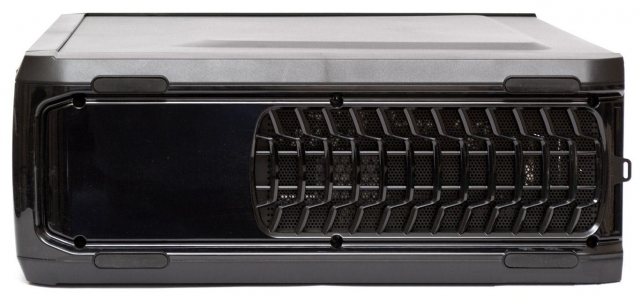

На нижній панелі корпусу теж розташована вентиляційна решітка.

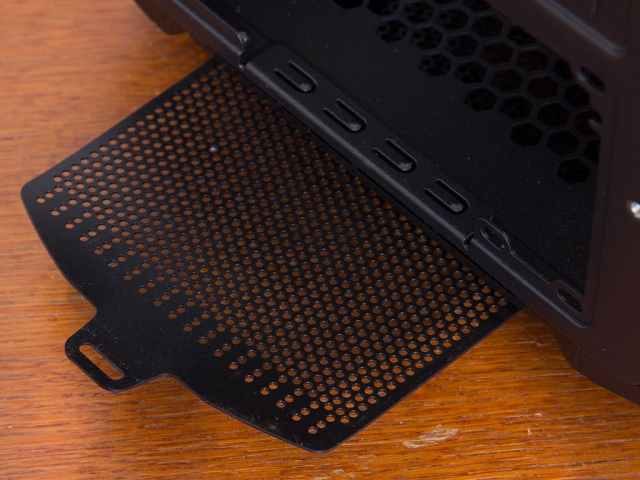

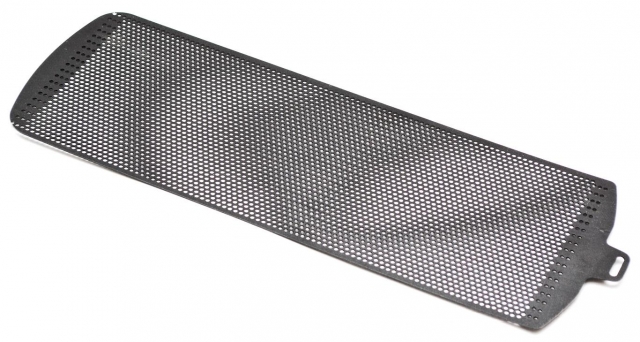

На відміну від верхньої панелі тут варто пиловий фільтр, який легко знімається для очищення.

На жаль, фільтр має досить великі отвори, тому буде слабо перешкоджати проникненню пилу всередину корпусу.

Корпус спирається на чотири гумові ніжки, що сприяє зниженню вібрації, але їх висота занадто маленька, що заважає вільному притоку холодного повітря знизу корпусу.

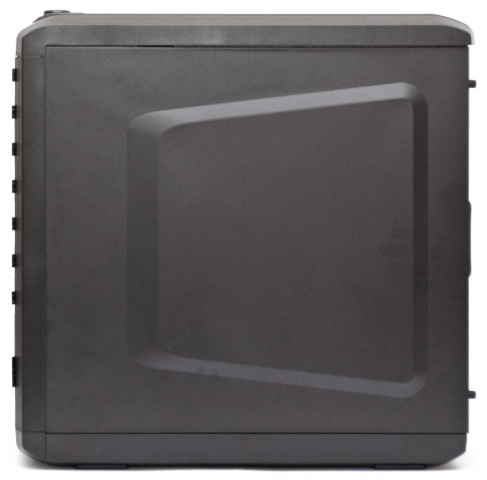

Бічні панелі корпусу виконані в єдиному стилі і мають однакові подштамповки.

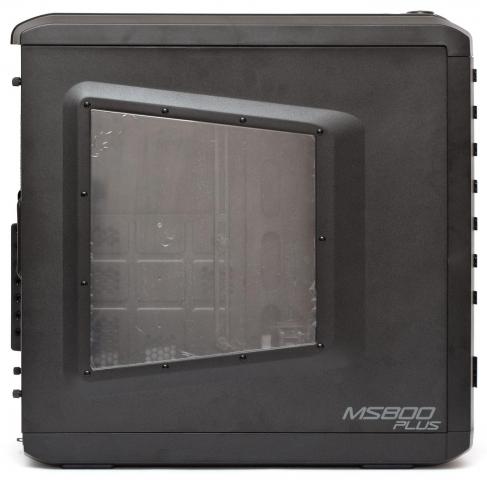

На лівій панелі в центральній частині подштамповки розташоване акрилове вікно, в той час як права панель повністю виконана з металу.

Внутрішній устрій корпусу

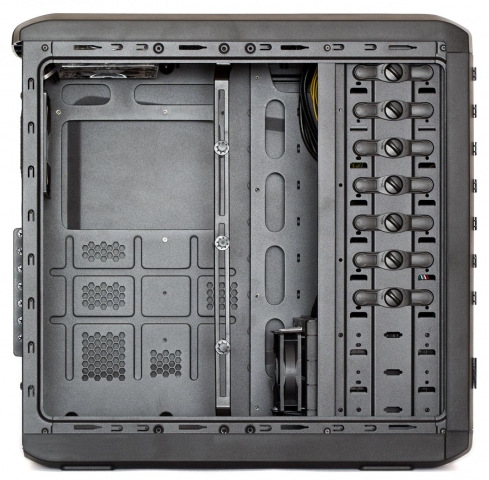

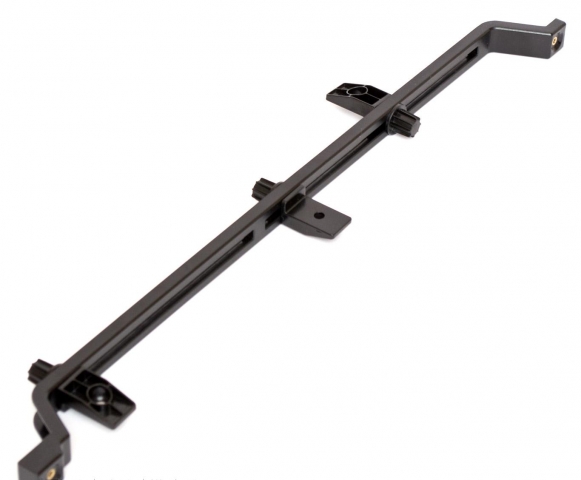

Перше що кидається в очі після зняття бічної панелі так це спеціальна стійка, яка особисто мені раніше ні в одному корпусі не зустрічалася.

Стойка виконана з пластика і має три фіксованих настановних положення. Вона може бути встановлена ??на відстані 150 мм, 230 мм і 260 мм від задньої панелі. Служить вона не для збільшення жорсткості, а для «підтримки» відеоадаптерів з габаритними системами охолодження, які можуть згинати друковану плату. Також на ній можна закріпити додатковий вентилятор для кращого охолодження відеоадаптера. Установка додаткового вентилятора може стати в нагоді в разі створення масиву з декількох відеоадаптерів, особливо з огляду на відсутність установчого місця під вентилятор на бічній панелі корпусу.

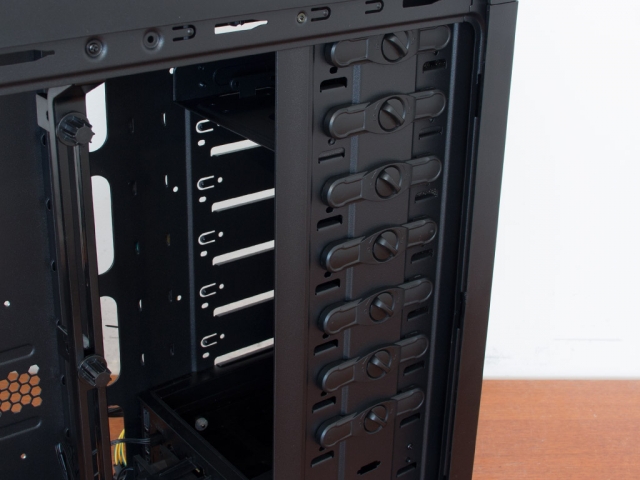

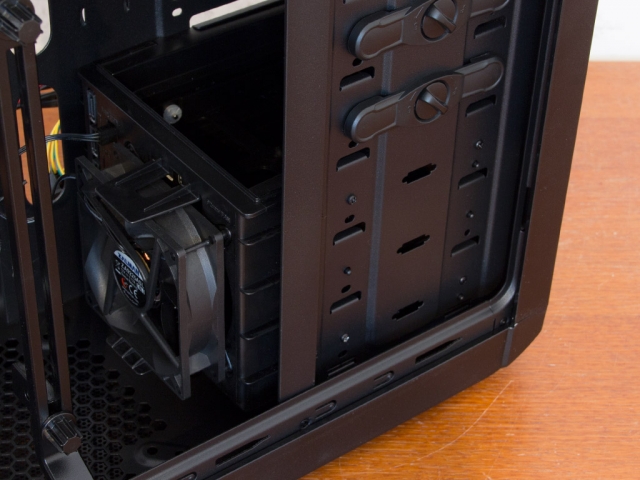

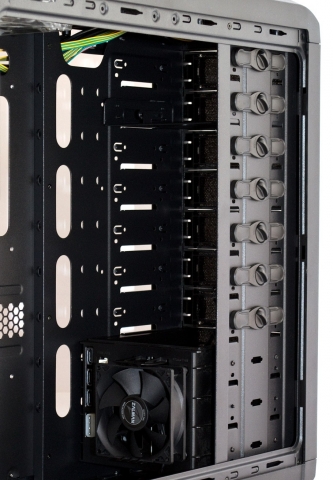

Корпус Zalman MS800 Plus має нероздільну стійку для накопичувачів і пристроїв форматів 5,25 дюйма і 3,5 дюйма, яка збільшує жорсткість всього корпусу. Установчі місця для пристроїв 5,25 дюйма і 3,5 дюйма мають безгвинтове кріплення.

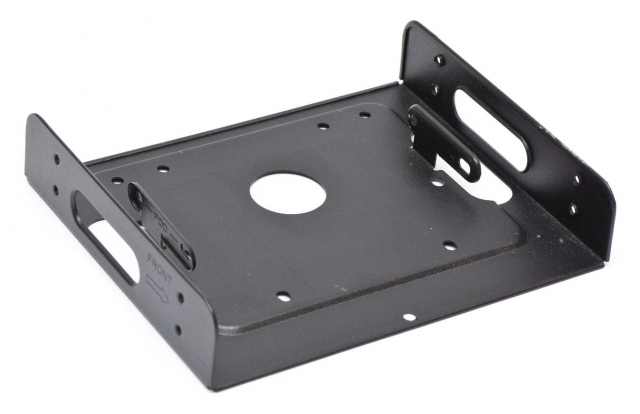

Одне з посадочних місць має універсальне шасі для установки різного формату пристроїв.

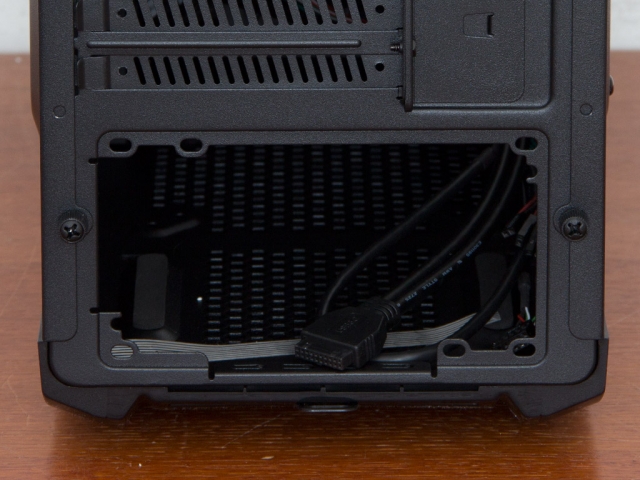

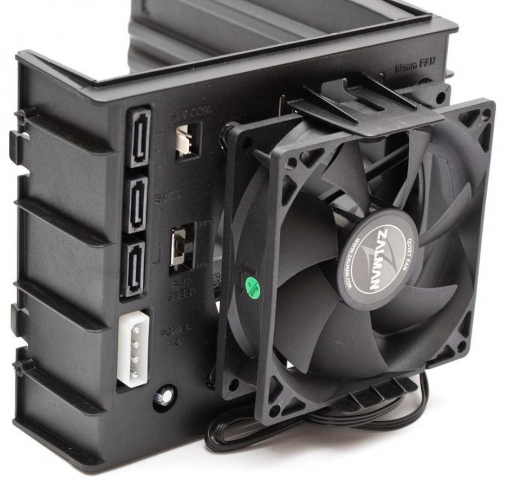

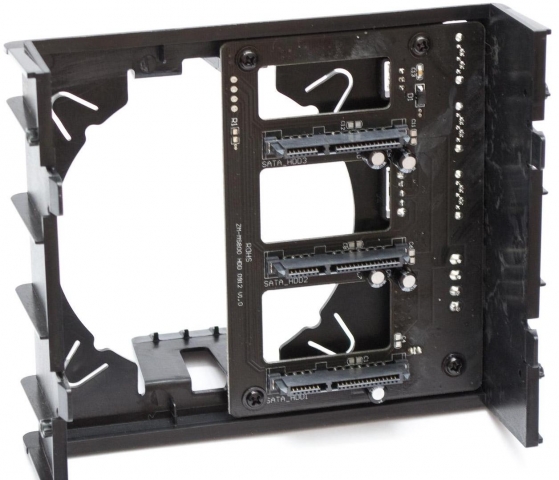

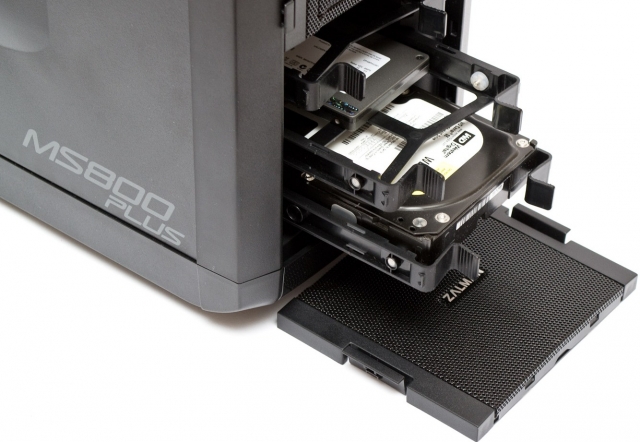

Ще однією особливістю даної моделі є кошик для установки накопичувачів. Кошик розташована в нижній частині і розгорнута на 180 градусів, що дозволяє користувачеві проводити «гарячу» заміну жорстких дисків без доступу всередину корпусу.

Для цього необхідно зняти за допомогою пластикових засувок нижню частину лицьової панелі. Наскільки це буде затребувано в домашніх умовах, я судити не беруся але, тим не менше, корпус таку можливість користувачу надає.

Всього в кошик можна встановити до трьох накопичувачів, що, на мій погляд, мало для корпуса формату Middle-Tower. Для установки накопичувача його попередньо потрібно закріпити в спеціальній рамці. Рамка оснащена віброгасильними втулками.

При монтажі SSD накопичувача в рамку одну таку втулку доведеться зняти. Для охолодження накопичувачів на стійці закріплений встановлений вентилятор діаметром 92 мм. Його швидкість обертання регулюється за допомогою мікроперемикача розташованого поруч.

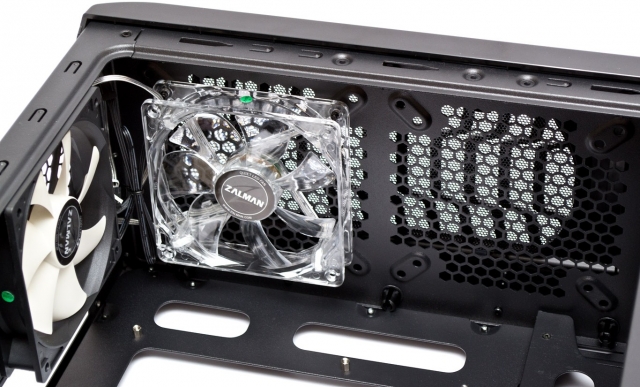

Крім нього корпус оснащений ще двома встановленими вентиляторами діаметром 120 мм. Один встановлений на задній панелі корпусу, а другий на верхній панелі корпусу.

Вентилятор, встановлений на верхній панелі, оснащений світлодіодним підсвічуванням синього кольору. Поруч з ним розташовано ще одне установче місце для вентилятора діаметром 120/140 мм. Встановлений на верхній панелі вентилятор теж можна замінити вентилятором діаметром 140 мм.

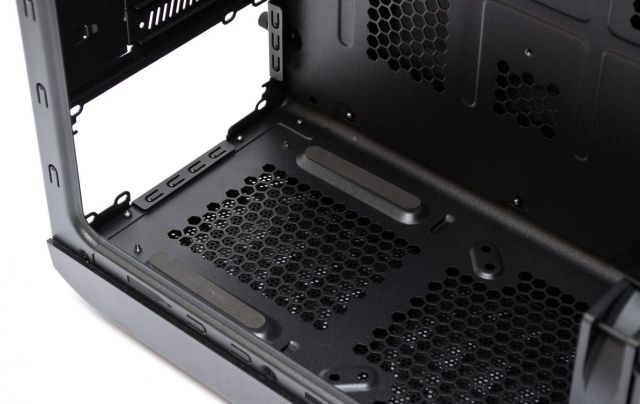

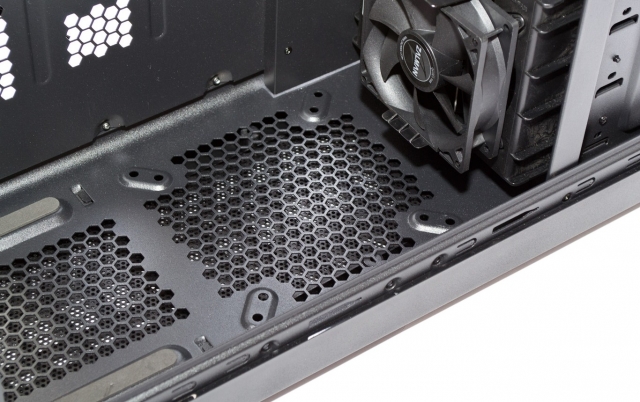

На нижній панелі корпусу в місці установки блоку живлення передбачені дві подштамповки з гумовими накладками для зниження вібрації.

Поруч з місцем під установку блоку живлення теж розташоване установче місце для вентилятора діаметром 120/140 мм.

Піддон для установки материнської плати не має отворів в нижній частині, тому завести за нього кабелі, що йдуть від блоку живлення не можна. Їх доведеться тягнути практично до кошика для жорстких дисків, це в свою чергу знизить ефективність вентиляторів охолодження встановлених на нижній панелі і на самій кошику. Вирізи в піддоні, куди можна завести кабелі живлення, розташовані ближче до стійки накопичувачів.

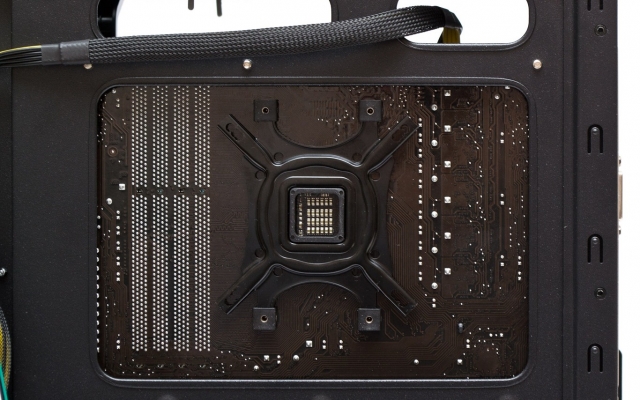

В районі процесорного роз'єму на піддоні розташований великий виріз. Він необхідний для систем охолодження з габаритними підсилювальними пластинами.

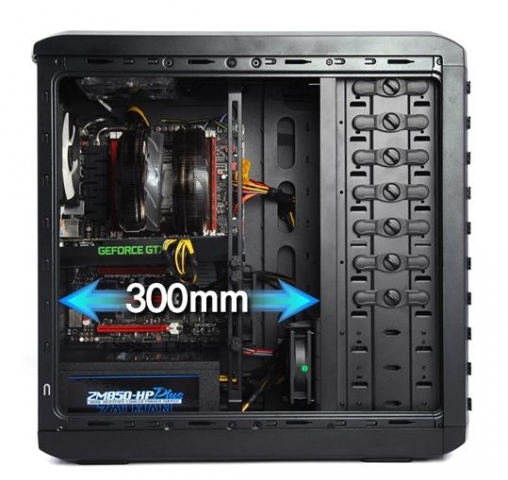

Корпус дозволяє встановлювати відеоадаптери з максимальною довжиною до 300 мм.

У разі організації масиву з декількох відеоадаптерів варто враховувати, що відстань від задньої стінки до вентилятора кошика для жорстких дисків становить 285 мм. Висота системи охолодження центрального процесора може досягати 165 мм.

Тестування

Для тестування корпуса в ньому була зібрана система з наступних комплектуючих

процесор: AMD A-8 3870K;

кулер: Zalman CNPS11X Extreme;

материнська плата: ASRock A75 PRO4/MVP sFM1 ATX;

відеокарта: Gigabyte GV-R685OC-1GD;

пам'ять: Crucial DDR3 2x8192 Mb PC3-12800 1600 MHz;

жорсткий диск: Western Digital (200 ГБ, SATA 3Gb / s, 7200 об / хв);

блок живлення: Zalman ZM700-SV 700W;

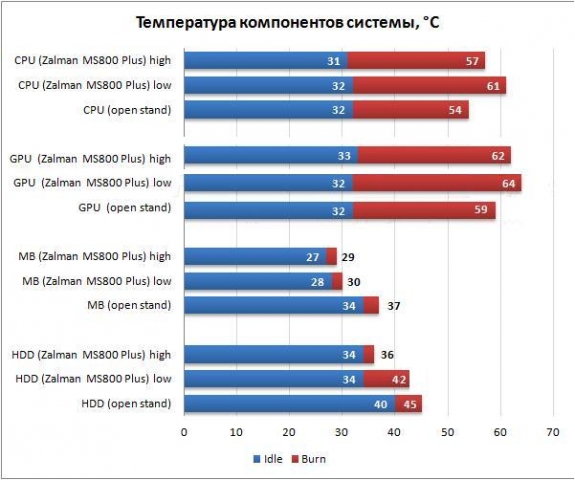

Для навантаження системи використовувалися програми LinX, Crystal Disk Mark і MSI Combustor. Температура навколишнього середовища становила 23 градуси. Результати тестування наведені нижче.

Висновки

На завершення даного огляду підведемо підсумки. На мій погляд, корпус Zalman MS800 Plus буде непоганим вибором в якості основи для складання ігрової системи середнього рівня. Корпус добре зібраний, має хорошу жорсткість. Що ще сподобалося так це наявність гумових віброгасильних прокладок в рамках для установки жорстких дисків, в місці установки блоку живлення і на опорних ніжках корпусу. Порадувало наявність вбудованого реобаса з плавним регулюванням швидкості обертання і наявність чотирьох вентиляторів (3 встановлені і 1 в комплекті поставки). Серйозних недоліків, на мій погляд, у даній моделі немає, звичайно, з урахуванням його відносно невеликій вартості. А ось ряд дрібних недоліків, які для об'єктивності необхідно вказати у моделі є. Перерахую їх:

Немає легкознімний пилового фільтра на верхній панелі;

Велике перетин отворів на пиловій фільтрі нижній панелі;

Низькі опорні ніжки;

Неоптимальне розташування вирізів в піддоні материнської плати;

Вентилятор з комплекту поставки можна закріпити тільки на пересувний стійці, так як всі установчі місця розраховані під діаметр вентилятора мінімум 120 мм.
