Огляд і тестування корпуса Zalman GS1200

Сьогодні в огляді розглянемо корпус від корейської компанії Zalman. Модель GS1200 є флагманом в лінійці корпусів компанії. Сама компанія говорить про дану модель як про корпус найвищої якості. Що являє собою дана модель, і які у неї переваги і недоліки, а також кому її можна порекомендувати, враховуючи, що модель вже не перший рік бере участь у ринку, розберемося в цьому огляді.

Упаковка, комплект поставки і технічні характеристики

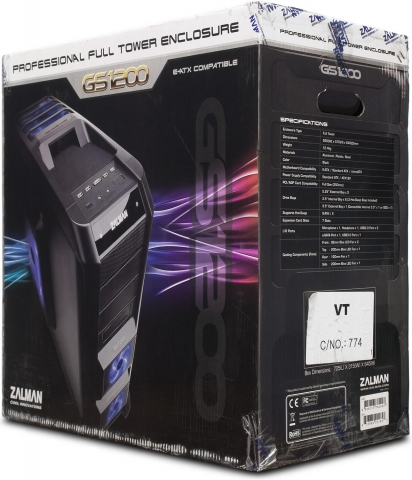

Корпус поставляється в досить габаритної пакувальній коробці виконаної з щільного картону. Оформлення упаковки виконано в темних тонах. На лицьовій панелі розташоване зображення корпусу з коротким описом конструктивних особливостей моделі.

На задній панелі розташовано аналогічне зображення корпусу.

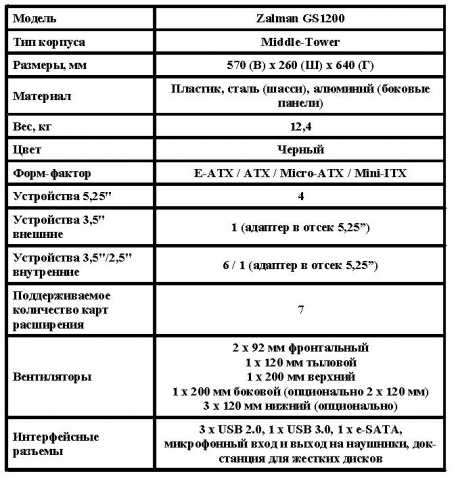

На бічних панелях упаковки розташовані опис технологічних особливостей корпусу і його специфікація. Специфікація моделі виглядає наступним чином.

Від ушкоджень при транспортуванні корпус всередині пакувальної коробки захищають два пінопластових блоку. Комплект поставки розташований в окремій коробці, яка розташована на місці кріплення блоку живлення.

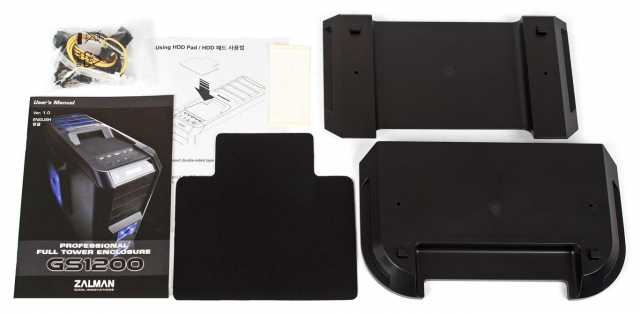

У комплект поставки корпусу Zalman GS1200 входить:

інструкція користувача;

комплект кріпильних гвинтів;

комплект пластикових стяжок;

передня і задня ніжки;

килимок для док-станції;

подовжувач харчування центрального процесора.

Зовнішній вигляд

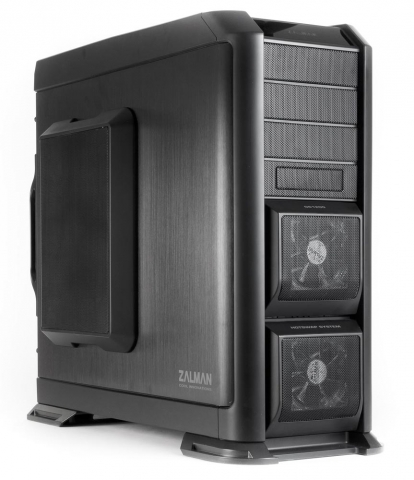

Корпус відповідає формату Full Tower з нижнім розташуванням блоку живлення. Зовнішній дизайн моделі досить стриманий з великою кількістю плавних ліній.

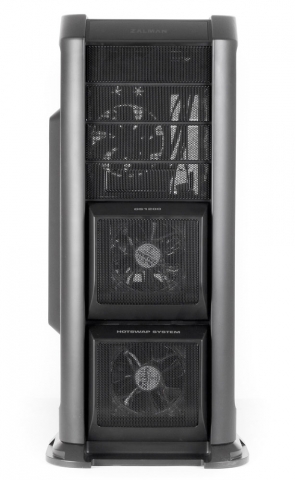

Передня панель виконана з дрібної металевої сітки і матового пластика по периметру.

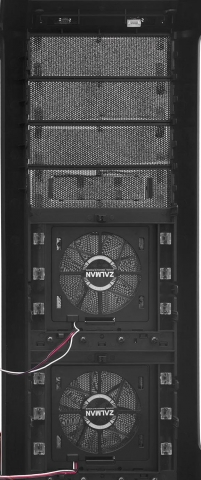

У верхній частині передньої панелі розташовані чотири настановних місця під пристрої формату 5,25 дюймів. Саме нижнє установче місце є універсальним. У нього можна також встановити пристрій формату 3,5 дюйма. За металевою сіткою кожної з заглушок розташований пиловий фільтр з пористого матеріалу.

Всі заглушки кріпляться за допомогою засувок.

Внизу передньої панелі розташовані два характерних виступу. У кожному з них розташований встановлений вентилятор власного виробництва діаметром 92 мм, які служать для охолодження дискової підсистеми. Вентилятори оснащені пиловими фільтрами, які легко знімаються і світлодіодним підсвічуванням синього кольору. За кожним з них розташована корзина для трьох жорстких дисків.

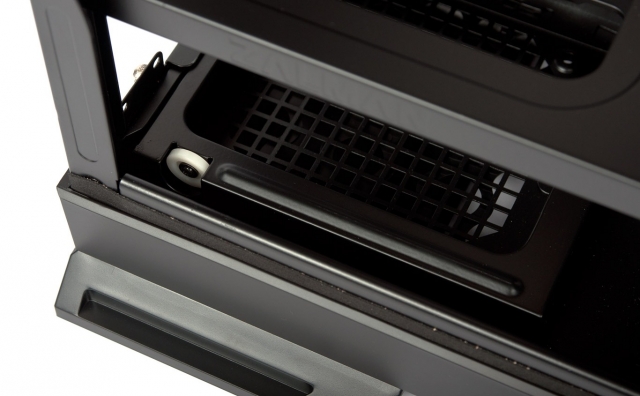

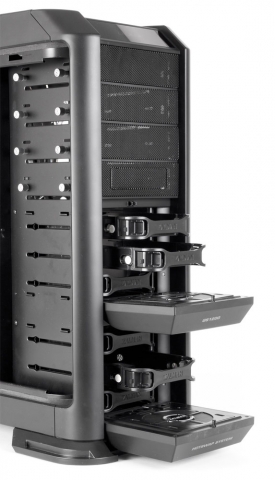

Для установки жорсткого диска користувачеві не потрібно відкривати бічну стінку. Корпус надає користувачеві можливість гарячої заміни жорстких дисків. Для цього необхідно натиснути на верхню частину виступу, який, по суті, є дверцятами. Після натискання дверцята разом з вентилятором плавно опуститься в горизонтальне положення, відкривши доступ до однієї з кошиків.

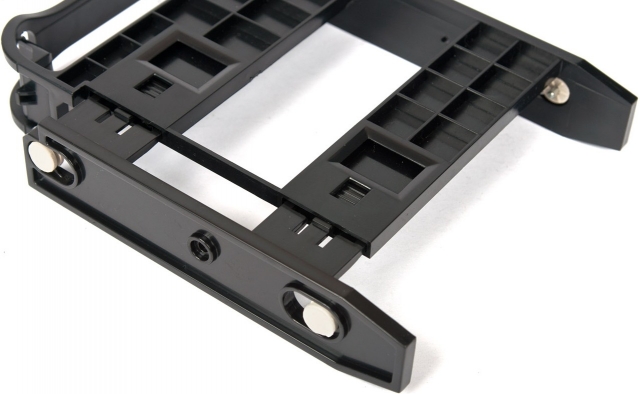

Дверцята необхідно відкривати, починаючи з нижньої, а закривати, починаючи з верхньої. Відкрита верхні дверцята не дозволить відкрити / закрити нижні дверцята. Жорсткі диски встановлюються в спеціальну рамку зі зручною ручкою для вилучення.

Установка жорсткого диска в рамку проводиться досить просто. Для цього її необхідно розсунути, натиснувши на дві клавіші розташовані на зворотному боці.

Рамка оснащена гумовими прокладками для зниження вібрації.

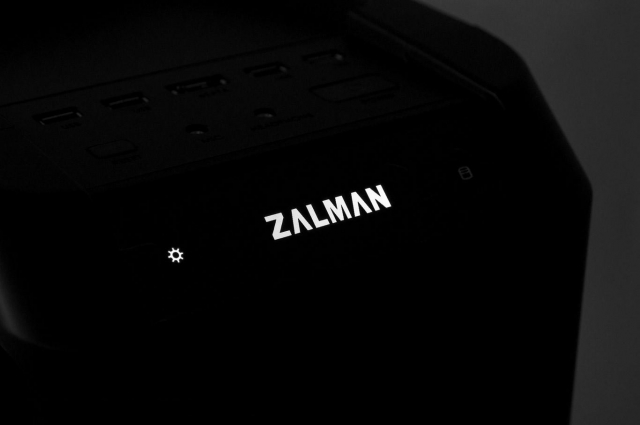

У самому верху передньої панелі є невеликий скіс, на якому розташований логотип компанії зі світлодіодним підсвічуванням білого кольору.

З боків від нього знаходяться індикатори живлення і активності жорстких дисків з аналогічного кольору підсвічуванням. Харчування підсвічування логотипу здійснюється через роз'єм «Molex».

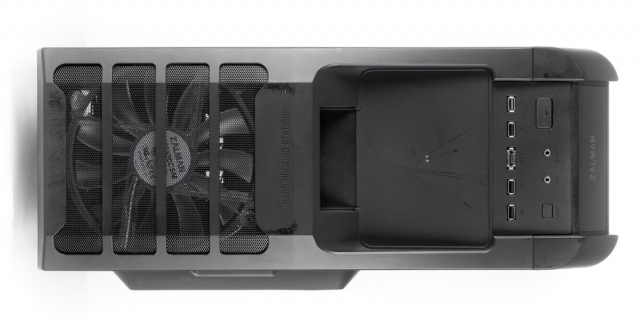

Верхня панель корпусу виконана з пластика. Інтерфейсна панель з кнопками управління і додатковими роз'ємами розташована на передньому краї верхньої панелі.

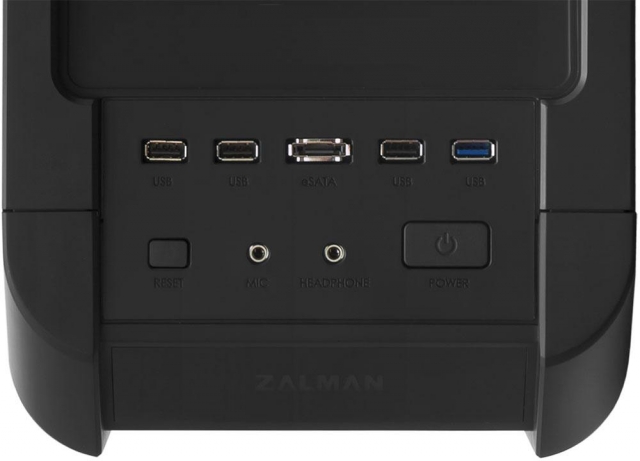

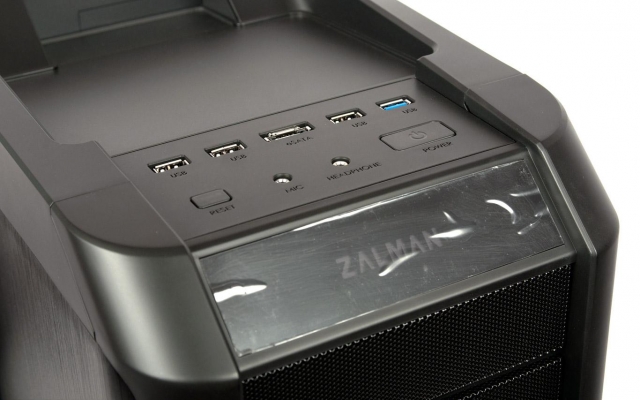

На ній розташовані кнопки «POWER» і «RESET», роз'єми для підключення навушників і мікрофону, три роз'єми USB 2.0, один роз'єм USB 3.0, і один роз'єм e-SATA. Роз'єми розміщені з великим кроком, тому габаритні USB пристрої, підключені в сусідні роз'єми, не заважатимуть один одному. Маркування всіх роз'ємів і кнопок виконана у вигляді штампування на пластмасі і погано читається. Кнопки управління мають різні габаритні розміри, тому переплутати їх складно. Єдині два роз'єми, які можна переплутати це роз'єм підключення навушників і мікрофону, так як у них відсутня кольорове маркування. Всі роз'єми на інтерфейсній панелі позбавлені заглушок, тому в них буде збиратися пил. Відразу за інтерфейсної панеллю розташована док-станція для підключення накопичувачів з інтерфейсом SATA.

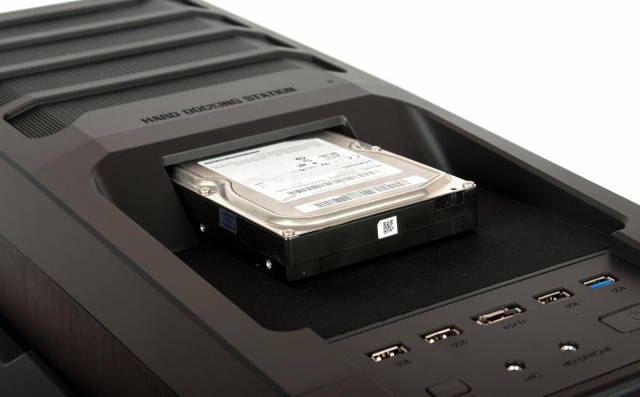

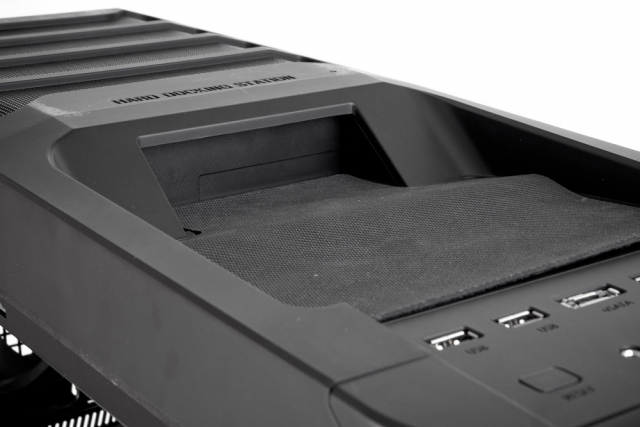

Док станція виконана в невеликій похилій ніші і забезпечена подпружиненной шторкою, що виключає потрапляння пилу та сміття. Щоб не подряпати корпус при підключенні до док-станції накопичувача виробник передбачив спеціальний килимок, який йде в комплекті поставки. З одного боку килимок має гумове покриття, а з іншого тканинне. Це забезпечує вільне ковзання підключається накопичувача і знижує вібрації, що виникають при його роботі. Кріпиться килимок за допомогою двох смужок двостороннього скотча. За док-станцією розташований встановлений вентилятор діаметром 200 мм.

На жаль, на верхній панелі немає легкознімний пилового фільтра.

Його функцію виконує дрібна сіточка на верхній панелі. Для її очищення від пилу доведеться знімати всю верхню панель, відкрутивши два гвинти ззаду.

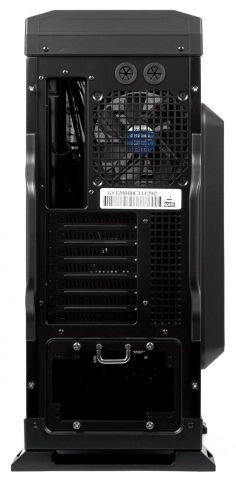

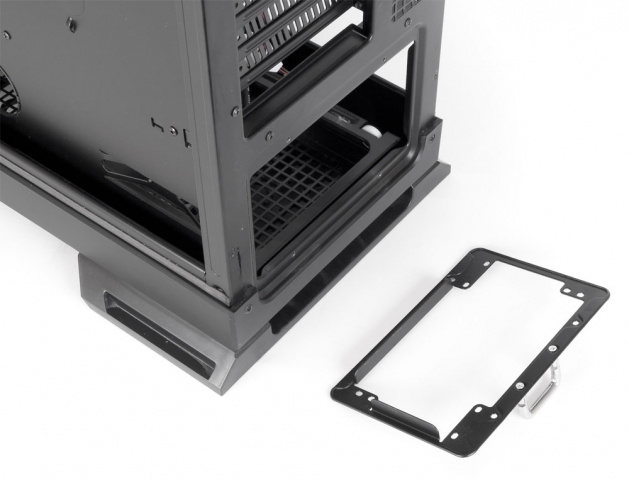

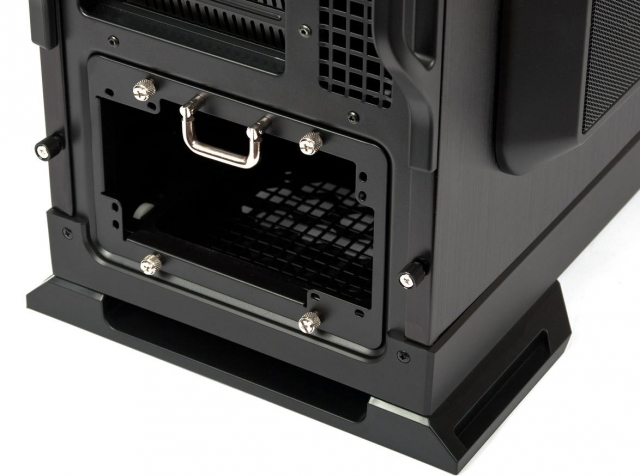

Задня панель оснащена одним встановленим вентилятором діаметром 120 мм, над яким знаходяться два отвори для пропуску шлангів рідинної системи охолодження. На задній панелі корпусу розташовані сім заглушок для плат розширення. Блок живлення кріпиться до корпусу за допомогою спеціальної рамки.

Спочатку необхідно до блоку живлення прикрутити рамку з чотирма гвинтами. Після цього блок живлення зовні вдвигается в відсік і закріплюється чотирма гвинтами з торованими головками.

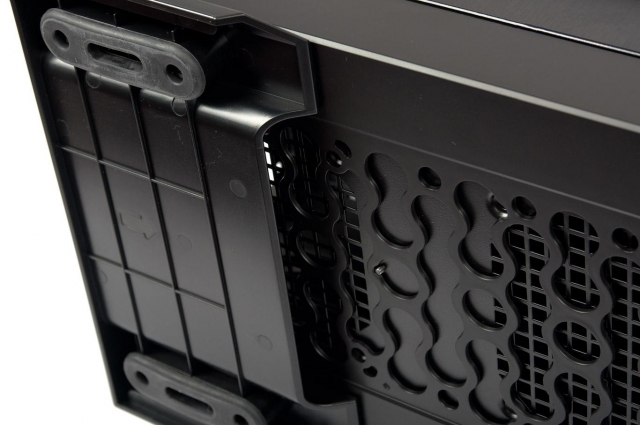

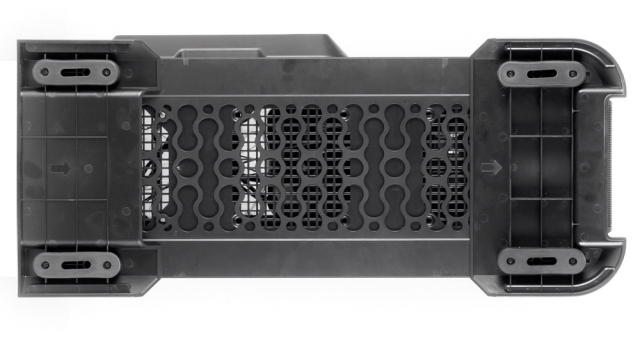

Нижня панель корпусу має три посадкових місця з перфорацією під вентилятори діаметром 120 мм. Установчі місця розташовані не найвдалішим чином. Одне розташоване під кошиком для жорстких дисків ще одне під блоком живлення. На нижню панель корпусу встановлений декоративний пластиковий піддон, а ось пилового фільтра немає. Забігаючи вперед зазначу, що після установки блоку живлення відстань від нього до нижньої панелі становить 30 мм і додатковий вентилятор сюди можна встановити, але через відсутність пилового фільтра установка додаткового вентилятора буде спірним рішенням. Ніжки виконані з пластмаси, але оснащені гумовими демпферами.

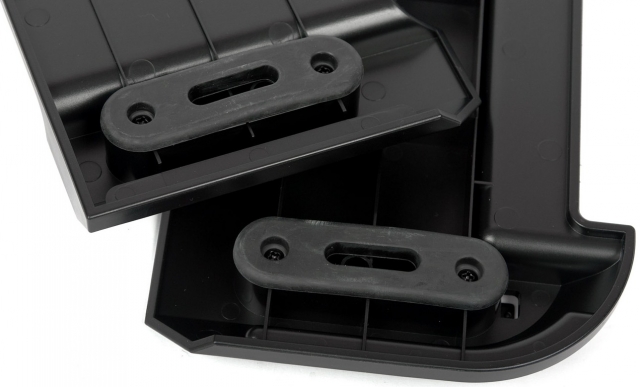

Спочатку вони не встановлені на корпусі, а знаходяться в комплекті поставки. Кожна з ніжок кріпиться до корпусу за допомогою двох гвинтів. Ніжки досить широкі і виступають за габарити корпусу, що підвищує його стійкість.

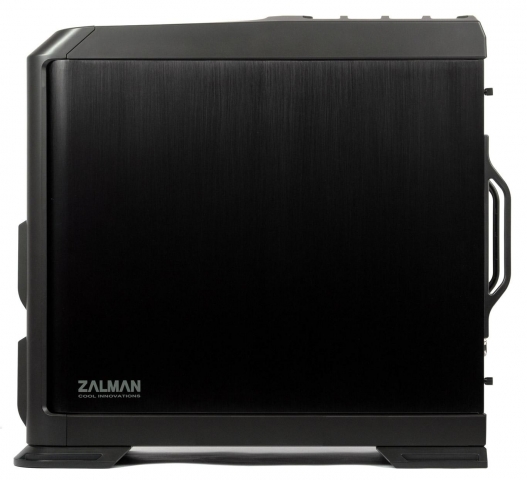

На відміну від шасі корпусу, яке виконано зі сталі товщиною 0,8 мм, бічні панелі корпусу виконані з неполірованого алюмінію завтовшки 1,2 мм. Виглядають вони дуже добре. Біля передньої панелі вони мають закруглення, таким чином, складається враження, що вони закріплені на петлях. Але це не так. Вони є зсувними, і кожна з них кріпиться за допомогою двох гвинтів, розташованих на задній панелі. Для зручності демонтажу ззаду на них встановлені зручні ручки. Права панель повністю глуха.

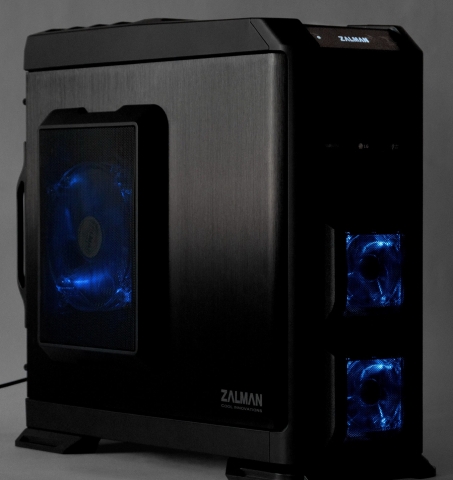

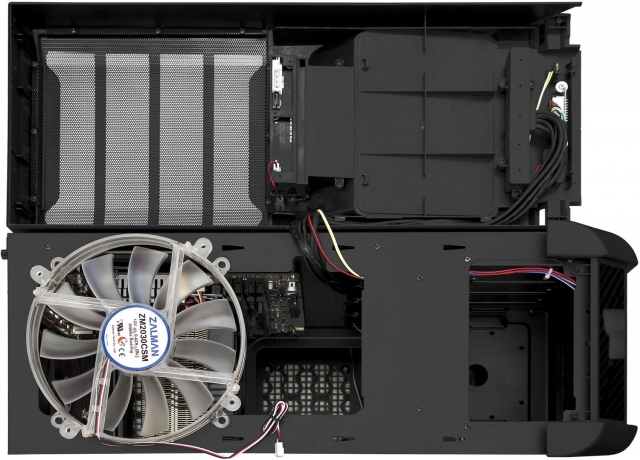

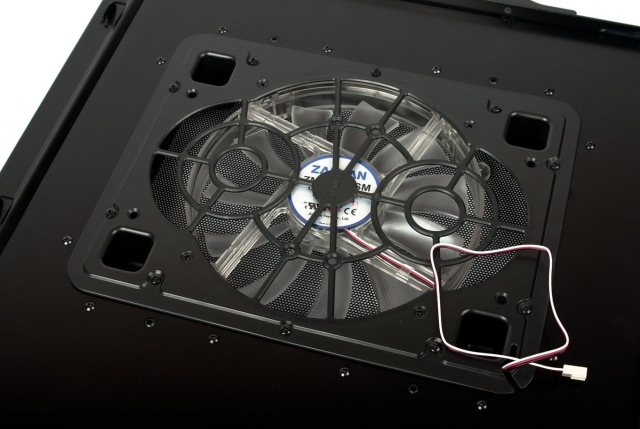

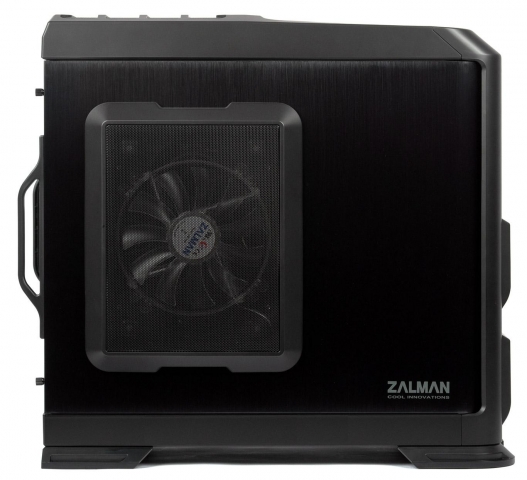

На лівій панелі встановлений пластиковий кожух, усередині якого ховається встановлений вентилятор діаметром 200 мм зі світлодіодним підсвічуванням синього кольору.

Вентилятор закритий дрібною металевою сіткою без пилового фільтра. Знявши ліву панель, бачимо, що вентилятор не виступає всередину корпусу і не перешкоджає установці габаритних систем охолодження центрального процесора.

При необхідності даний вентилятор може бути замінений двома вентиляторами діаметром 120 мм.

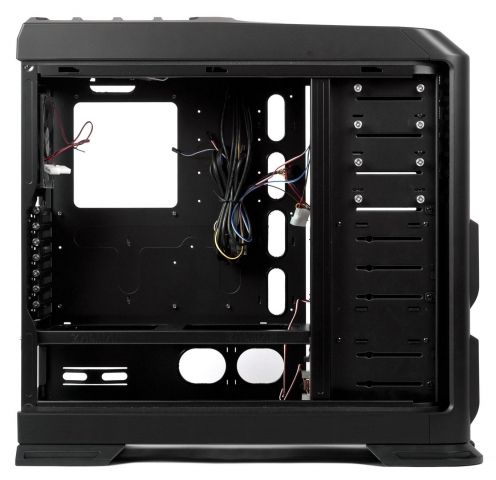

Внутрішній устрій

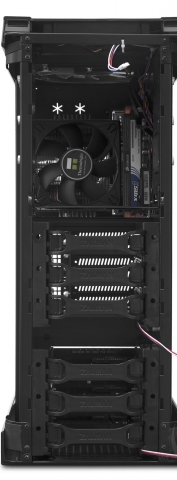

У передній частині корпусу розташована загальна стійка для пристроїв формату 5,25 дюйма і дискової підсистеми.

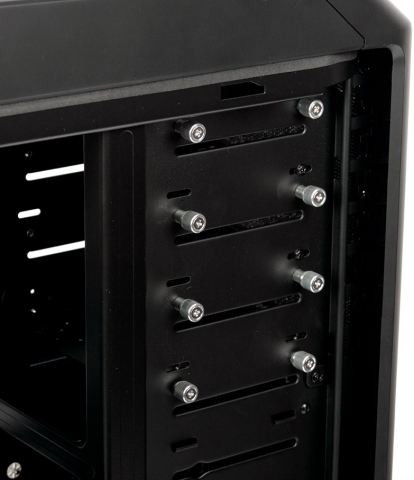

Пристрої 5,25 дюймів кріпляться за допомогою пружних гвинтів з торованими головками.

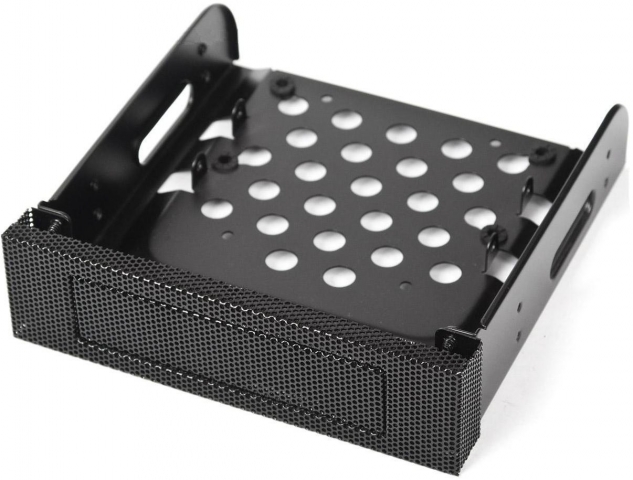

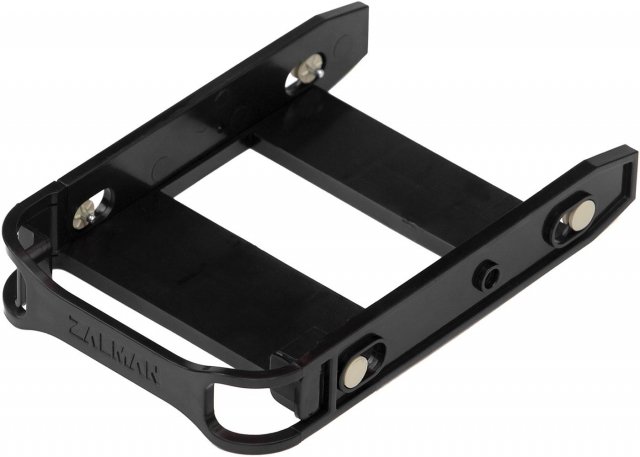

У нижньому відсіку встановлена ??перехідна рамка, завдяки якій туди можна встановити пристрій формату 3,5 дюйма або накопичувач.

Для установки накопичувача тут передбачені чотири кріпильних отвори з гумовими демпферами.

Розглядаючи кошика для встановлення жорстких дисків, я виявив, що плата дозволяє виробляти гарячу заміну накопичувачів, встановлена ??тільки на нижній кошику.

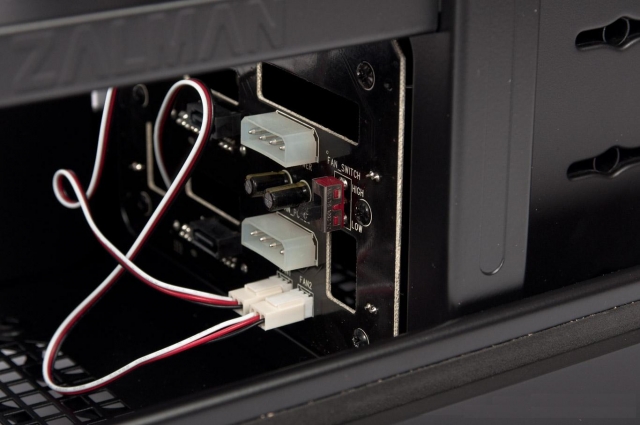

На платі розташовані два роз'єми «MOLEX», через які підключений до джерела живлення на накопичувачі і на встановлені вентилятори охолодження і три роз'єми «SATA». Також на платі був виявлений перемикач дозволяє регулювати швидкість обертання вентиляторів охолодження накопичувачів за допомогою перемикача. Перемикач має два положення «HIGH» і «LOW». У положенні перемикача «HIGH» вентилятори досить сильно шумлять, тому краще переключити його в положення «LOW». У нижній частині корпусу розташована поздовжня перегородка, яка служить для збільшення жорсткості. У ній розташовані два великих вирізи, що робить умовним поділ корпусу на зони. З іншого боку це дозволяє встановлювати блок живлення вентилятором вгору. З огляду на, що на нижній панелі немає пилового фільтра, а перфорація дуже велика блок живлення доведеться встановлювати вентилятором вгору. Місце під установку блоку живлення обладнано парою коліщаток для кращого ковзання при монтажі / демонтажі блоку.

Чого не вистачає на місці установки блоку живлення так це віброгасильних демпферов або прокладок.

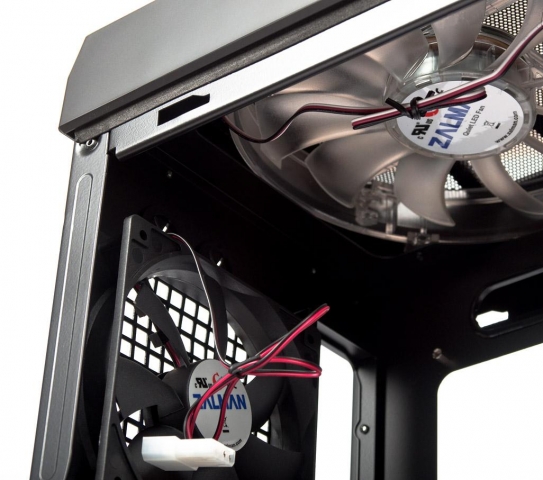

Як уже згадувалося раніше, корпус оснащений 5 попередньо встановленими вентиляторами. З незрозумілої причини вентилятор, встановлений на задній панелі корпусу, має роз'єм живлення «Molex», що не зовсім зручно.

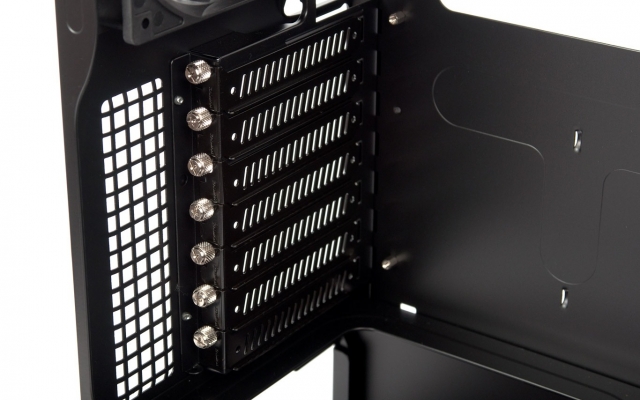

Всі інші вентилятори мають роз'єми 3-pin. Заглушки для плат розширення на задній панелі мають гвинтове кріплення.

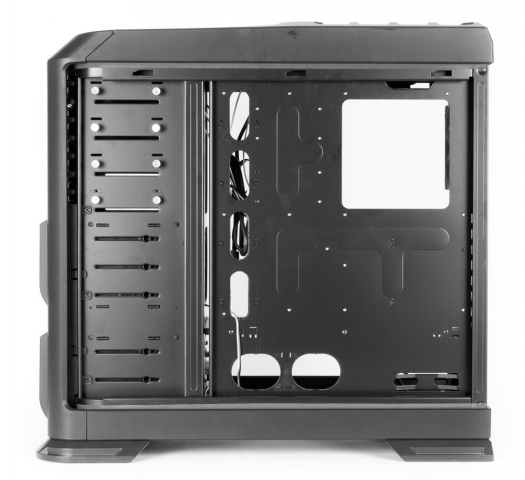

Піддон для кріплення материнської плати має велике число вирізів для прихованої прокладки проводів.

Їх розташування можна назвати оптимальним. Відстань від піддону до правої бічної стінки становить 20 мм, що не так вже й багато тому при складанні потужної ігрової системи можуть виникнути проблеми з прокладкою товстих кабелів в жорсткій оплетке. Для кріплення материнської плати на піддоні є дев'ять встановлених стійок і ще 11 перебувають в комплекті поставки. На піддоні є великий виріз для кріплення систем охолодження центрального процесора, але його розташування трохи не збігається з розташуванням процесорного роз'єму на сучасних материнських платах, в зв'язку з цим можуть виникнути проблеми при складанні.

Корпус дозволяє встановлювати системи охолодження центрального процесора висотою до 170 мм. Такий показник можна назвати середнім для сучасних корпусів. Довжина плат розширення може досягати 345 мм котрого більш ніж достатньо навіть для установки двопроцесорних моделей.

Тестування

При тестуванні порівнювалася температура компонентів тестової системи при роботі на відкритому стенді, і після установки в корпус. Навантаження основних компонентів системи здійснювалася шляхом одночасного запуску програм LinX і MSI Combustor. Швидкість обертання вентиляторів розташованих на передній панелі була знижена з допомогою установки перемикача в положення «LOW».

Тестова система

Процесор AMD Phenom II X6 1055T;

Кулер Noctua NH-D14;

Материнська плата Asus SABERTOOTH 990FX R2.0/C/SI bulk AM3+ ATX;

Відеокарта Gigabyte GV-R685OC-1GD;

Пам'ять Kingston DDR3 2x4096 Mb PC3-12800 1600 MHz;

Жорсткий диск Western Digital 1 ТБ, SATA 3Gb / s, 7200 об / хв;

Блок живлення Cooler Master G650M 650W (RS650-AMAAB1-EU).

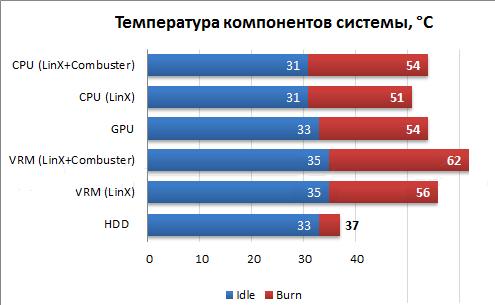

Результати тестування наведені на графіках нижче.

Висновки

Особисто у мене корпус Zalman GS1200 залишив неоднозначне враження. З одного боку це просторий корпус з високою якістю виготовлення, продуманою системою охолодження, високим рівнем жорсткості. Але з іншого боку у нього є ряд недоліків, які не типові для моделі такої цінової категорії і такого класу. У корпусу Zalman GS1200 немає легкознімних пилових фільтрів (крім передньої панелі). І якщо на верхній і бічний панелях встановлена ??дрібна металева сітка, яка хоч трохи перешкоджає проникненню пилу, то на нижній панелі немає навіть її. Для корпусу такого класу це серйозний недогляд. Ще не сподобався піддон для установки материнської плати. У нього низька жорсткість і погано розташований виріз для установки систем охолодження центрального процесора. На нижній панелі в місці установки блоку живлення немає демпфера для зниження вібрацій. Також з незрозумілої причини виробник не оснастив другу корзину спеціальною платою дозволяє виробляти гарячу заміну жорстких дисків.
