Огляд і тестування корпуса Cooler Master Storm Trooper

Cooler Master досить добре відома на нашому ринку компанія, яка займається виробництвом комп'ютерних блоків живлення, корпусів, вентиляторів і систем охолодження. Компанія зарекомендувала себе як виробник якісних і надійних комплектуючих, завдяки чому її продукція користується заслуженим увагою у геймерів і ентузіастів. В даному тесті познайомимося з корпусом Cooler Master Storm Trooper, який відноситься до ігрової лінійці CM Storm. Storm Trooper є найбільшою і найбільш функціональною моделлю в лінійці. Так що ж може запропонувати ця аж ніяк не дешева модель своєму власникові? І наскільки виправданий вибір такого корпусу в якості основи для складання потужної ігрової системи?

Упаковка і комплект поставки

Корпус поставляється у великій пакувальній коробці з розташованими з боків вирізами для транспортування.

Оформлення пакувальної коробки виконано в червоно-чорних кольорах. На лицьовій панелі упаковки розташоване зображення корпусу, а специфікація розташована на бічній панелі. На задній панелі упаковки виробник зазначив особливості даної моделі корпуса.

Від ушкоджень при транспортуванні корпус захищають два пінопластових блоку.

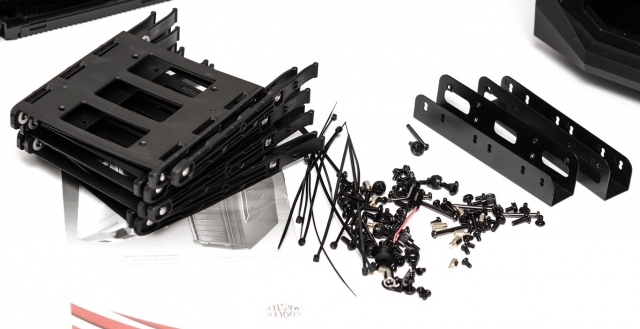

У комплект поставки корпусу входить:

керівництво користувача;

системний динамік;

подовжувач для підключення живлення центрального процесора довжиною 35 см (8-pin);

кріпильні рамки для накопичувачів в кількості 6 штук;

набір кріпильних гвинтів;

набір пластикових стяжок.

З претензій до комплекту можна відзначити те, що пластикові стяжки є одноразовими. А ось на що виробник не поскупився, так це на кількість кріпильних гвинтів, яких з запасом вистачить для складання системи.

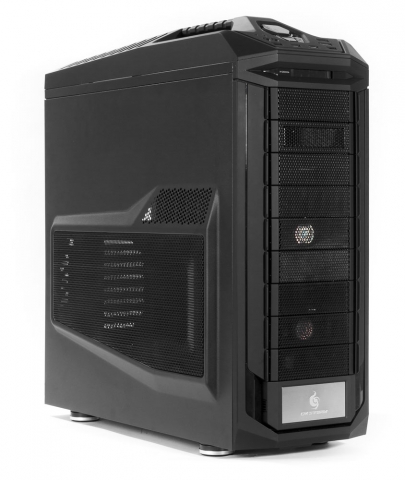

Зовнішній вигляд

У дизайні корпусу практично відсутні плавні лінії, проте я його не назву надто «агресивним».

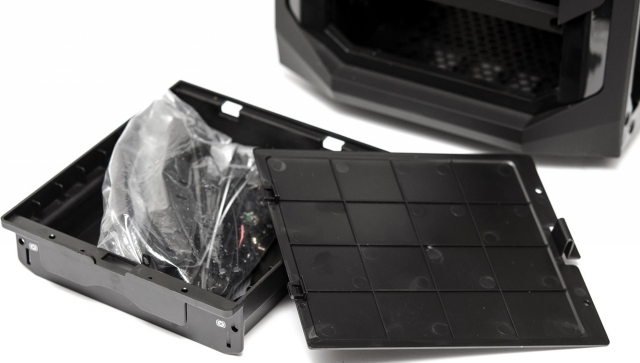

Передня панель являє собою дев'ять відсіків для пристроїв формату 5,25 дюймів виконаних з металевої сітки, за якою розташовані пилові фільтри з пористого матеріалу. Внизу корпусу за декоративною панеллю з логотипом серії розташований пластиковий контейнер, в якому спочатку розташовані аксесуари з комплекту поставки.

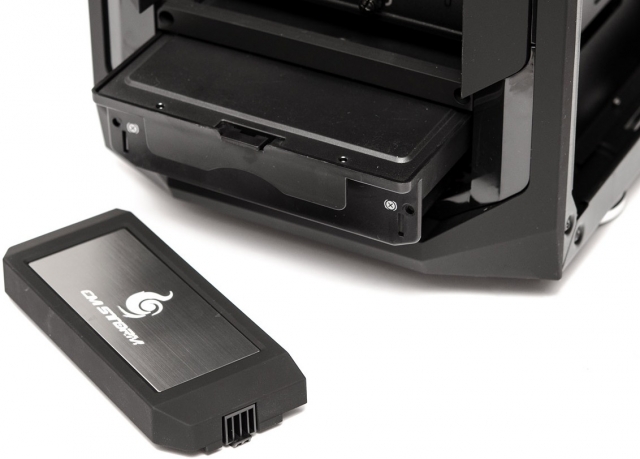

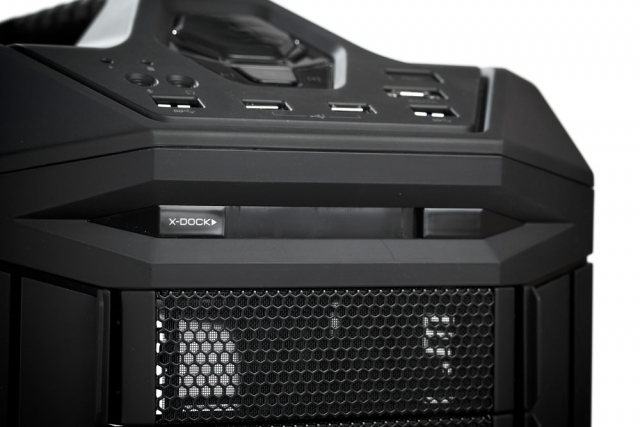

У самому верху передньої панелі розташована док-станція для швидкого підключення накопичувача формату 2,5 дюйма.

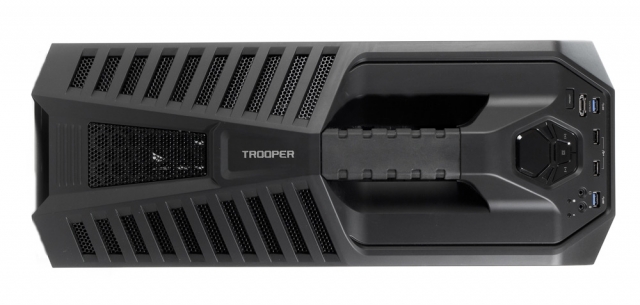

Верхня панель корпусу виконана з софт-тач пластику і має досить цікавий дизайн.

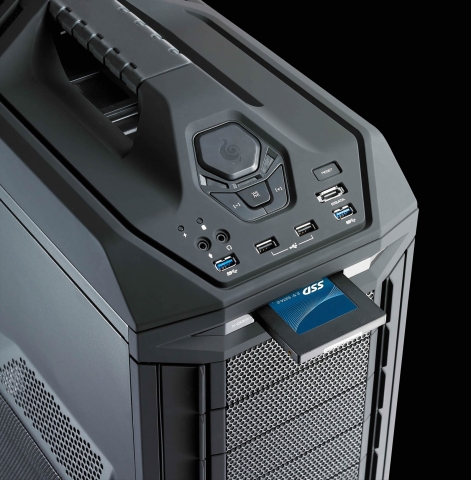

У передній частині розташована панель управління, яка плавно переходить в ручку для транспортування корпусу.

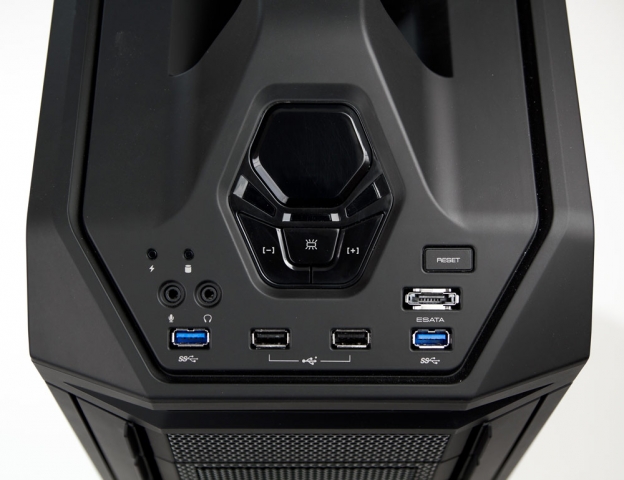

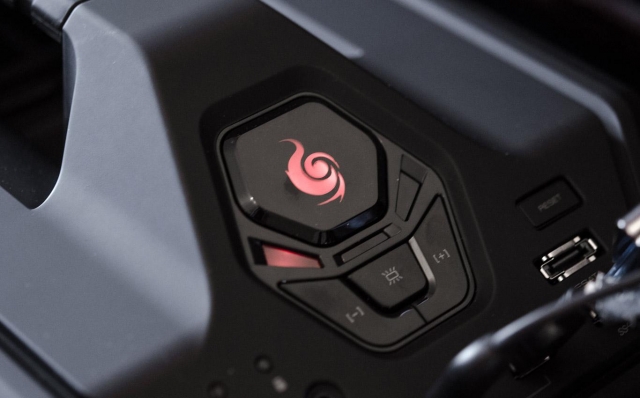

Більшість кнопок на панелі управління згруповані біля найбільшої кнопки - «POWER». Нижче неї розташована кнопка включення / відключення підсвічування корпусу, з боків від якої розташовані кнопки «+» і «-». Вони відповідають за регулювання швидкості обертання вентиляторів. Швидкість обертання вентиляторів регулюється не плавно, а шляхом установки одного з трьох фіксованих значень, причому для всіх встановлених вентиляторів одночасно. Безумовно, таке регулювання швидкості обертання вентиляторів краще, ніж повна її відсутність, але повноцінно замінити хороший реобас вона не може. Відразу під кнопкою включення розташовані три світлодіода, які інформують користувача про обраний режим роботи вентиляторів. Єдиною кнопкою, яка розташована в стороні від решти, є кнопка «RESET». Вона розташована правіше від основної групи.

Лівіше від основної групи кнопок розташовані індикатори живлення і активності жорсткого диска. З роз'ємів на панелі управління розташовані два роз'єми USB 2.0, два роз'єми USB 3.0, роз'єм eSATA і роз'єми підключення навушників і мікрофону.

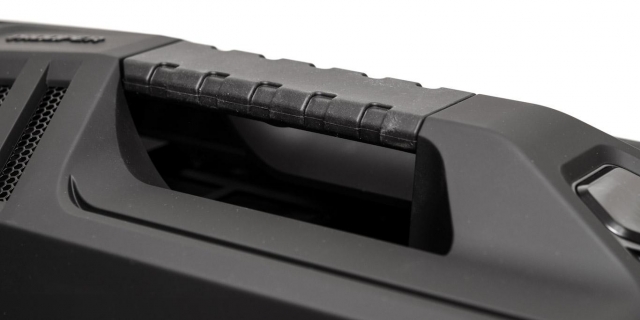

Ручка для транспортування покрита гумою і кріпиться безпосередньо до самого шасі корпусу і посилена спеціальним каркасом з металу.

Ручка плавно перетікає в декоративну панель з металевою сіточкою. Декоративна панель закриває посадочні місця для вентиляторів на верхній панелі корпусу і захищає від попадання в корпус крупного сміття.

Від проникнення дрібного сміття і пилу захищає встановлений під декоративною панеллю пиловий фільтр. Для очищення пиловий фільтр можна легко зняти.

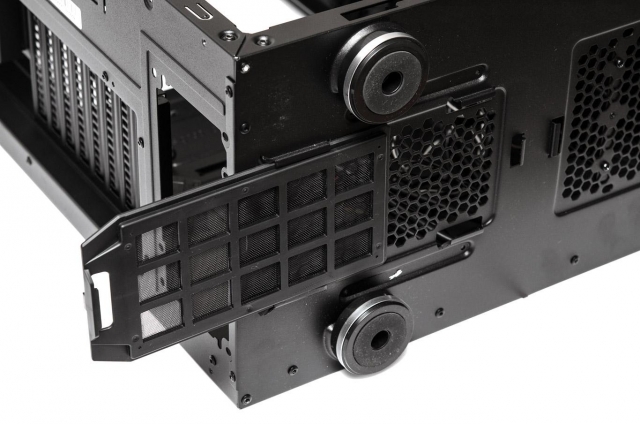

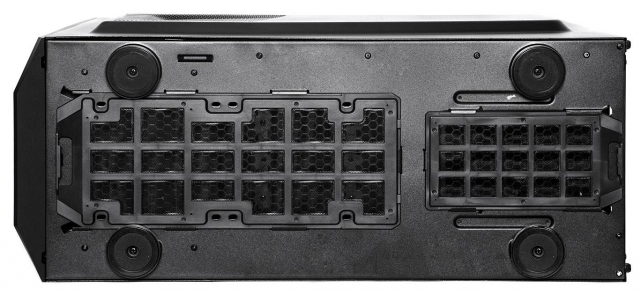

На нижній панелі корпусу передбачені два настановних місця з перфорацією і пиловим фільтром для вентиляторів діаметром 120 мм.

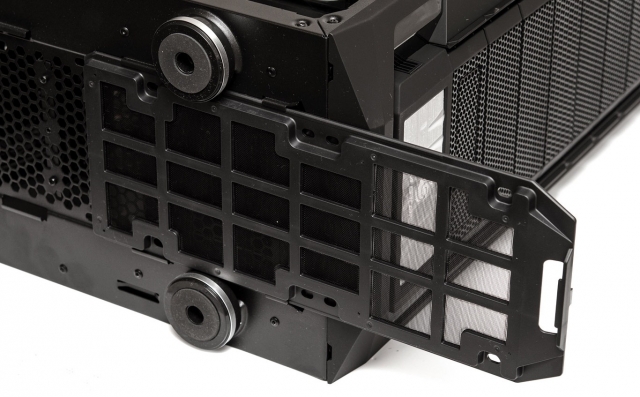

Крім цього в задній частині передбачена перфорована область для вентилятора блоку живлення, яка теж оснащена пиловим фільтром.

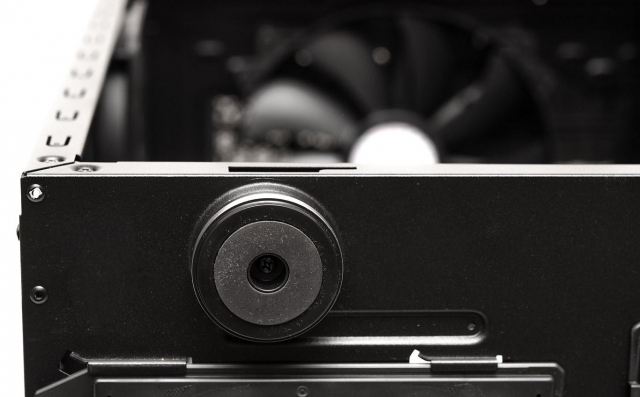

Спирається корпус на чотири круглі ніжки з гумовими вставками.

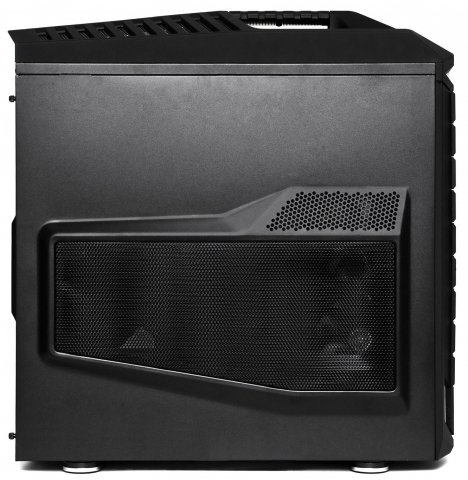

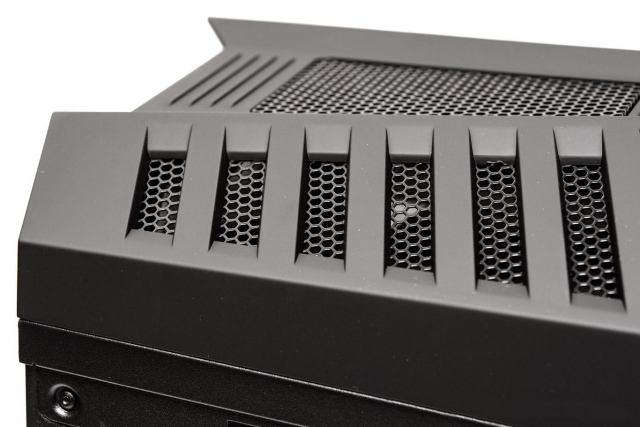

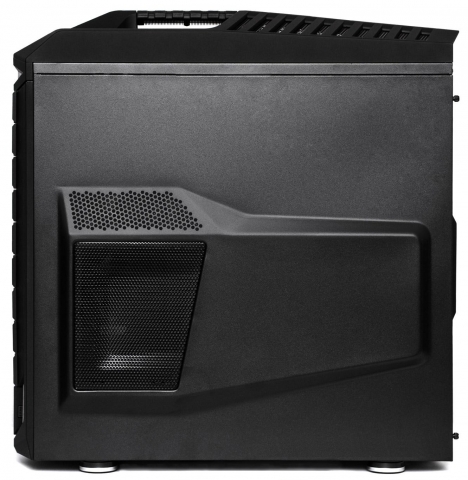

На бічних панелях корпусу виконані симетричні подштамповки з металевими сіточками для вентиляції внутрішніх компонентів.

Правда на лівій панелі металева сіточка має великі розміри і два настановних місця під вентилятори діаметром 120 мм.

Додаткові вентилятори припадуть дуже до речі в разі організації масиву з декількох потужних відеоадаптерів. Тільки в разі встановлення вентиляторів на бічну панель варто мати на увазі, що пилових фільтрів тут немає.

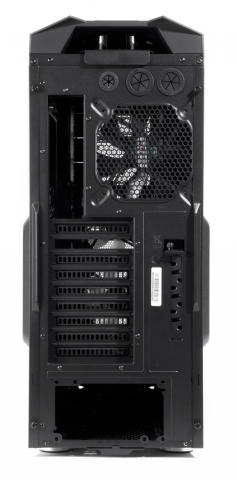

На задній панелі корпусу розташоване дев'ять заглушок для карт розширення.

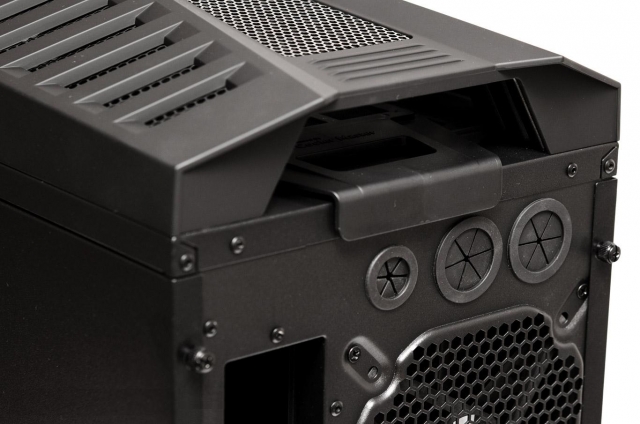

У верхній частині задньої панелі розташовані три отвори для пропуску шлангів рідинної системи охолодження. Також на задній панелі корпусу розташований встановлений вентилятор діаметром 140 мм, який викидає нагріте з корпусу повітря.

Внутрішній устрій корпусу

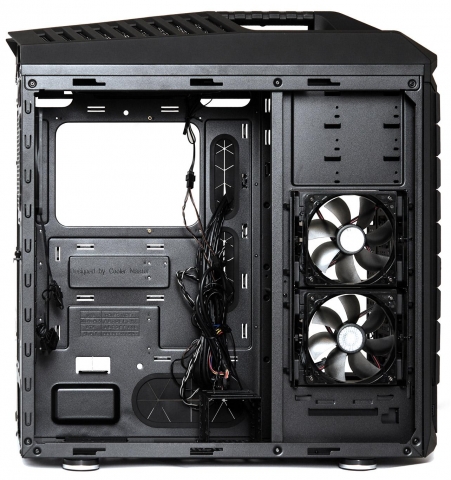

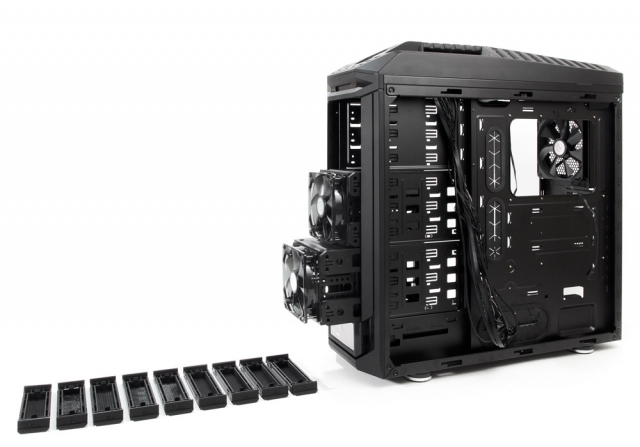

Знявши бічні панелі, бачимо, що всередині корпусу досить багато місця, що в принципі не дивно з огляду на його габаритні розміри.

У передній частині розташована загальна стійка, яка збільшує жорсткість корпусу. Корпус має дві роздільні кошика для установки накопичувачів.

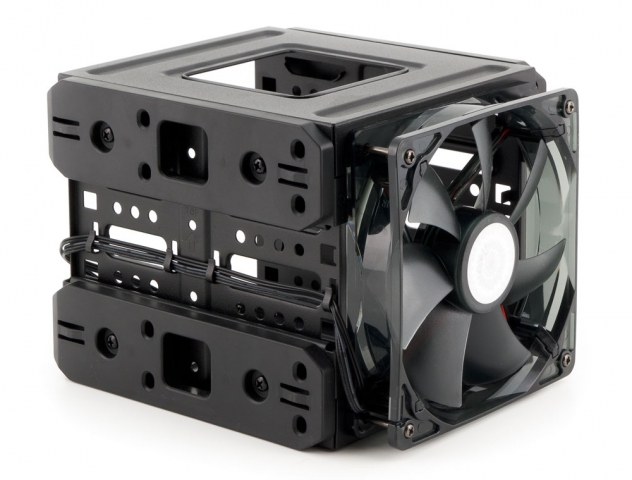

Кожна кошик розрахований на установку чотирьох накопичувачів і оснащена встановленим вентилятором. Встановлені на кошики вентилятори мають діаметр 120 мм і мають світлодіодне підсвічування червоного кольору, яку при бажанні можна відключити. Спочатку кошика розгорнуті на 90 градусів. При такому розташуванні вентилятори служать для охолодження виключно накопичувачів. Вентилятори нагнітають повітря через металеву сітку в лівій панелі корпусу і викидають за межі корпусу через сітку на лівій панелі. При такому розташуванні охолодження накопичувачів досить ефективне і нагріте повітря не залишається всередині корпусу. Тільки, як було зазначено вище, бічні панелі корпусу не має встановлених пилових фільтрів. При бажанні користувач може розгорнути кошика таким чином, щоб вентилятори нагнітали повітря в корпус через передню панель або зняти одну з кошиків, звільнивши місце під установку пристроїв формату 3,5 дюйма.

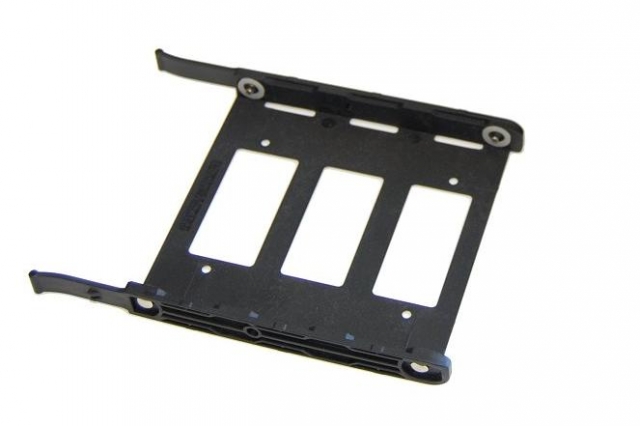

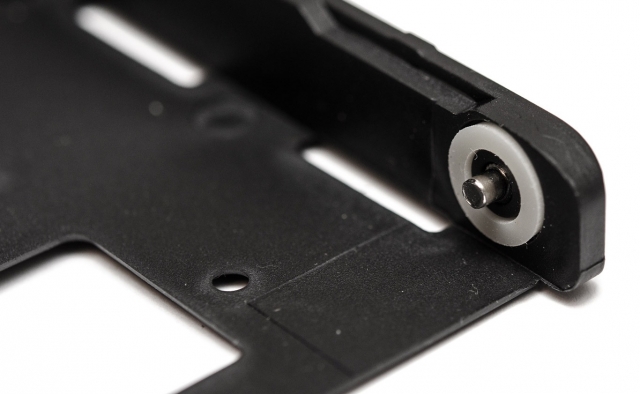

Накопичувачі встановлюються за допомогою спеціальних рамок, виконаних з пластика. На відміну від більшості дешевих корпусів рамки забезпечені гумовими прокладками для зниження вібрацій від HDD.

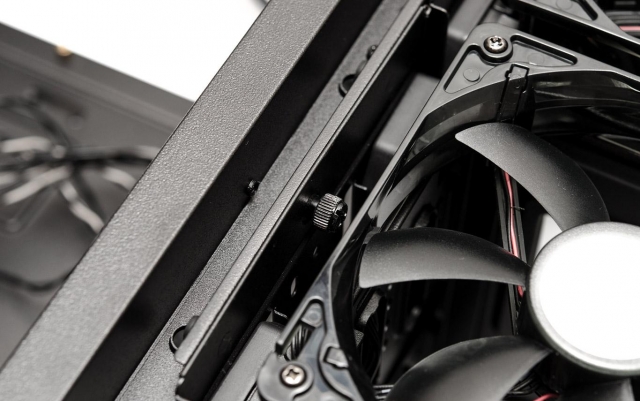

Для перестановки кошика досить відкрутити пару гвинтів, якими вона фіксується.

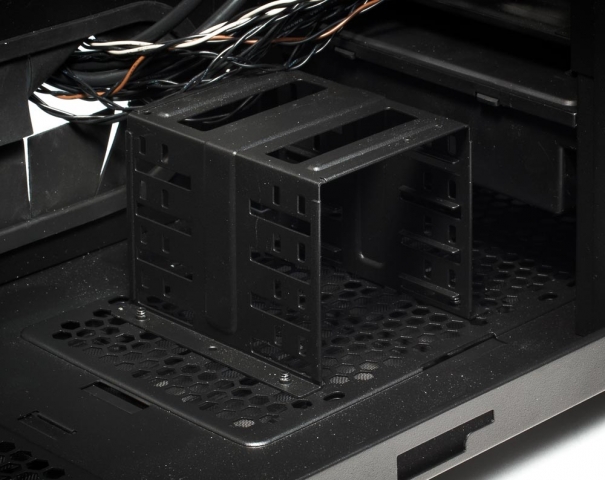

Крім двох основних кошиків корпус оснащений ще однією корзиною, яка розрахована тільки для накопичувачів формату 2,5 дюйма.

Розташована вона в нижній частині корпусу відразу за основний кошиком. У разі відсутності в ній потреби її можна зняти, а на її місце встановити 120 мм вентилятор для поліпшення охолодження компонентів.

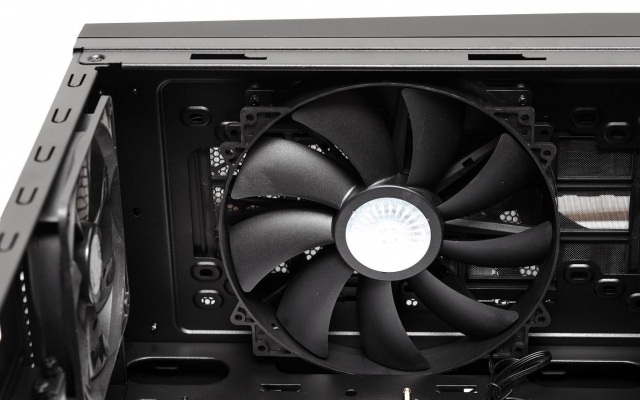

На верхній панелі корпусу розташований встановлений вентилятор діаметром 200 мм.

У разі необхідності його можна замінити, встановивши на його місце два вентилятора діаметром 120 мм кожен. Ще один попередньо вентилятор діаметром 140 мм розташований на задній панелі корпусу. При необхідності на його місце може бути встановлений вентилятор діаметром 120 мм.

Піддон для установки материнської плати має в зоні розташування процесорного роз'єму великий технологічний виріз дозволяє монтувати і демонтувати кулер центрального процесора без вилучення материнської плати з корпуса.

Внутрішні габарити корпусу дозволяють встановити на центральний процесор кулер висотою до 186 мм.

Для прокладки кабелів від блоку живлення до компонентів системи піддон забезпечений спеціальними прогумованими отворами.

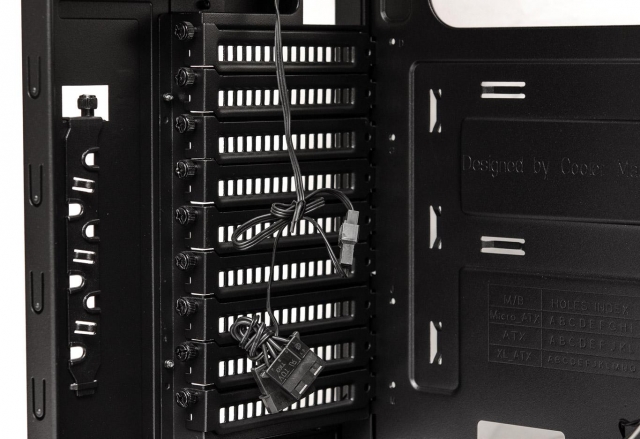

Всі заглушки для карт розширення розташовані на задній панелі корпусу мають гвинтове кріплення.

Таке рішення може стати в нагоді при проведенні апгрейда системи, наприклад при заміні відеоадаптера з трехслотовим кулером на модель з двухслотовим кулером користувач безперешкодно зможе закрити заглушкою один «зайвий» слот. До речі, в корпус можуть бути встановлені плати розширення з максимальною довжиною 322 мм.

Наостанок хочу зазначити, що корпус зібраний просто ідеально. Всі панелі і деталі добре підігнані одна до одної. На корпусі немає зазубрин і гострих країв, про які можна пошкодити руки. Фарбування корпусу зроблена порошковим методом. При виробництві корпусу використовувалася сталь товщиною 1 мм, тому жорсткість корпусу досить висока.

Тестування

У корпусі була зібрана тестова конфігурація:

Центральний процесор Core i5-3570K;

Материнська плата ASRock Z77 OC FORMULA s1155 ATX;

Модулі оперативної пам'яті Geil DDR3 2x8192 Mb PC3-14900 тисяча вісімсот шістьдесят шість MHz;

Відеокарта MSI GeForce GTX 570;

Жорсткий диск Seagate 500GB 64 MB 7200 rpm 3.5" SATAIII;

Блок живлення XFX Black Edition 750W 80+ GOLD.

Під час тестування вимірювалася температура CPU, GPU і HDD і порівнювалася з температурою, отриманої при роботі тестової системи в режимі відкритого стенда. Для охолодження компонентів системи використовувалися тільки встановлені в корпусі вентилятори, швидкість яких встановлювалася на мінімальне і максимальне значення за допомогою вбудованого реобаса. При роботі системи в режимі відкритого стенду додаткові вентилятори для охолодження компонентів системи не використовувалися. Для «навантаження» компонентів системи використовувалися стрес-тести LinX 0.6.4 AVX Edition і Heaven DX11 Benchmark 2.5.

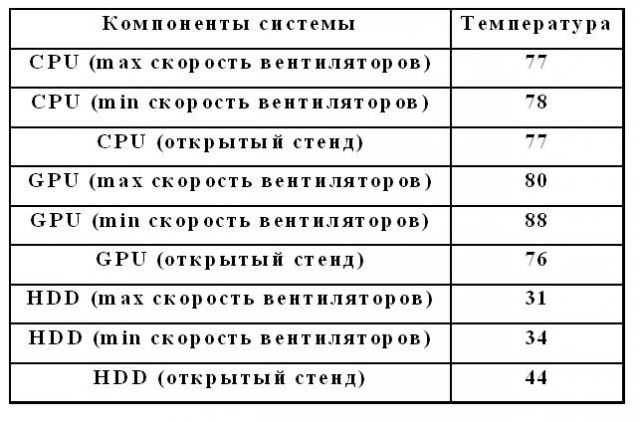

Нижче приведу таблицю з отриманими результатами.

Висновки

Корпус Cooler Master Storm Trooper вже близько 2,5 років присутня на нашому ринку але, незважаючи на це він є непоганим варіантом для складання потужної ігрової системи. Хороша система охолодження компонентів, що складається з чотирьох попередньо встановлених вентиляторів і реобаса, допоможе користувачеві знайти оптимальний баланс між температурою і рівнем шуму. У разі якщо встановлені вентилятор не будуть справлятися з охолодженням комплектуючих належним чином, користувач може встановити ще ряд додаткових вентиляторів. Тільки в цьому випадку буде не вистачати пилового фільтра на лівій панелі. Наявність великої кількості вентиляційних отворів не позначилося на жорсткості корпусу, яка залишається на досить високому рівні. Внутрішні розміри корпусу дозволяють встановлювати найпотужніші сучасні відеоадаптери з самими габаритними системами охолодження. Якщо опустити питання вартості, то єдиним зауваженням до даної моделі буде відсутність пилового фільтра на лівій панелі.
