Огляд і тестування комп'ютерного корпусу Thermaltake Level 10 GT

На початку 2010 року компанія Thermaltake представила користувачам корпус Thermaltake Level 10. Дизайн корпусу був розроблений у співпраці з автомобільною компанією BMW. Корпус отримав незвичайний і одночасно запам'ятовується дизайн, завдяки чому його не можна було сплутати ні з яким іншим корпусом. До появи моделі Level 10 жоден виробник не випускав серійно модель корпусу, в якому загальний простір, для установки комплектуючих, було розділено на окремі відсіки.

Він являє собою масивну вертикальну стійку до встановлених на ній трьома відсіками, призначеними для установки материнської плати, блоку живлення і пристроїв 5,25 дюймів. Разом з незвичайним дизайном корпус отримав високу, навіть для моделі такого класу, вартість. Багато користувачів не могли придбати дану модель саме через занадто високу вартість. У зв'язку з цим компанія вирішила випустити більш дешеві моделі, зберігши при цьому зовнішню схожість з Level 10. Такими моделями стали Level 10 GT і Level 10 GTS. В даному огляді познайомимося з корпусом Thermaltake Level 10 GT.

Упаковка і комплект поставки

Корпус поставляється у великій пакувальній коробці, з кольоровою поліграфією, виконаної з щільного картону. Упаковка оформлена в чорних тонах. На лицьовій і задній панелях упаковки розміщені зображення корпусу.

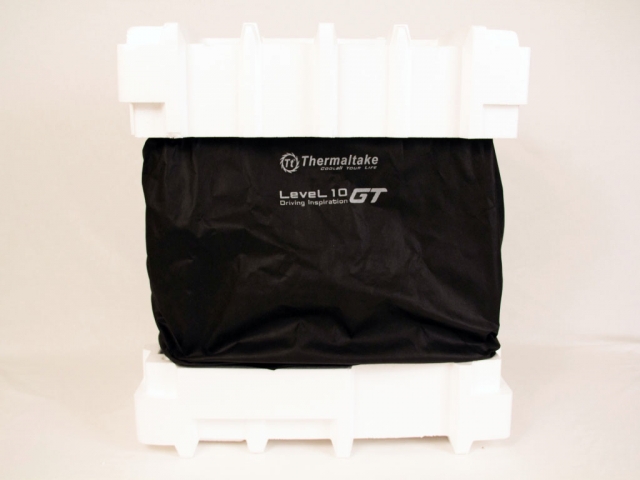

Прямого згадки про співпрацю при розробці дизайну моделі з дизайнерами компанії BMW немає. Правда, на панелях упаковки, поруч із зображенням корпусу, присутнє зображення автомобіля марки BMW. Від ушкоджень корпус захищають тканинний мішок з фірмовим логотипом і два пінопластових блоку.

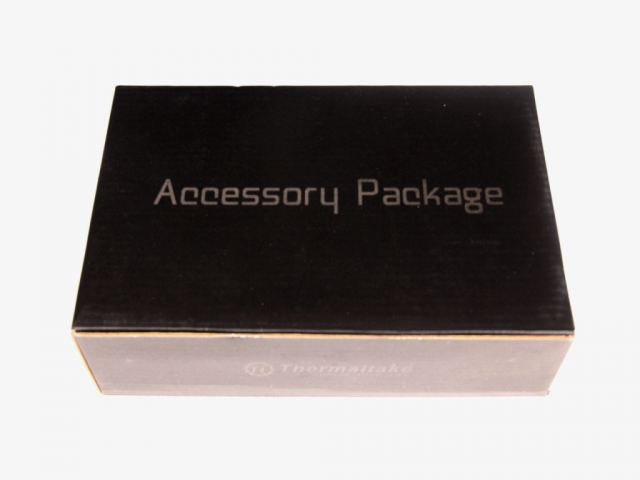

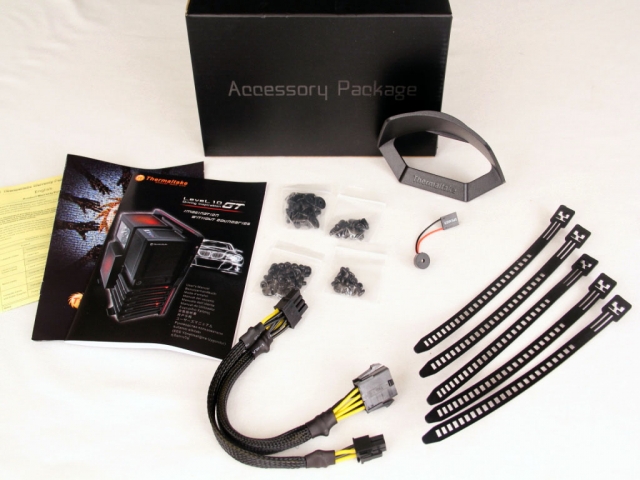

Комплект поставки корпуса розташований в окремій картонній упаковці з написом Accessory Package.

У ній знаходиться:

рекламний буклет;

буклет з гарантійними зобов'язаннями;

інструкція користувача;

набір кріпильних гвинтів;

набір пластикових стяжок для укладання кабелів від блоку живлення;

вертикальна заглушка для задньої панелі;

фірмовий кронштейн для навушників;

подовжувач харчування центрального процесора;

подовжувач харчування накопичувачів;

два ключа від вбудованих замків.

Зовнішній вигляд

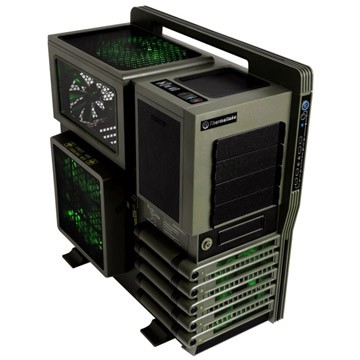

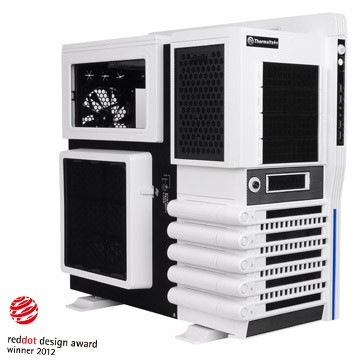

Незважаючи на те, що модель отримала більш «простий» дизайн схожість зі старшою моделлю все ж збереглося. На тестування потрапила модель, виконана повністю в чорному кольорі. Крім чорного кольору корпус Level 10 GT може бути виконаний в білому кольорі (Snow Edition) і захисно-зеленому кольорі (Battle Edition).

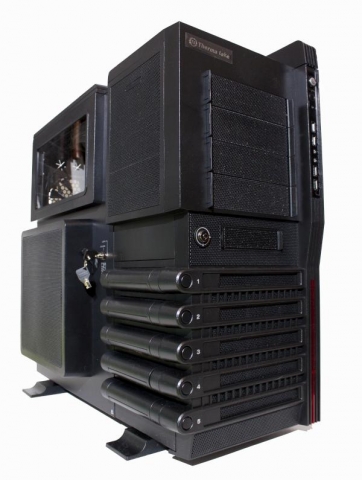

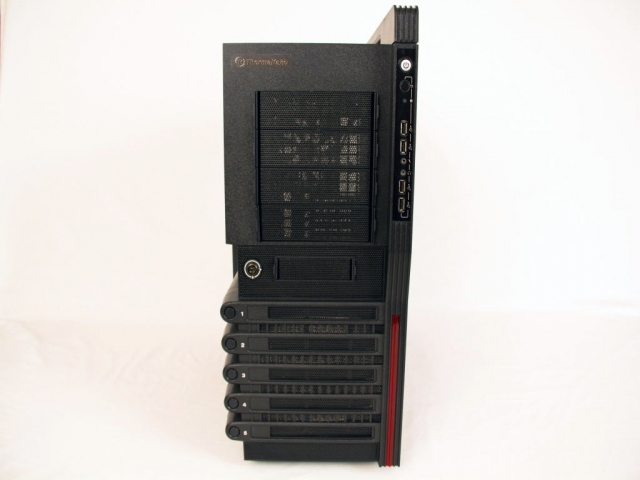

Передня панель корпусу має такий вигляд.

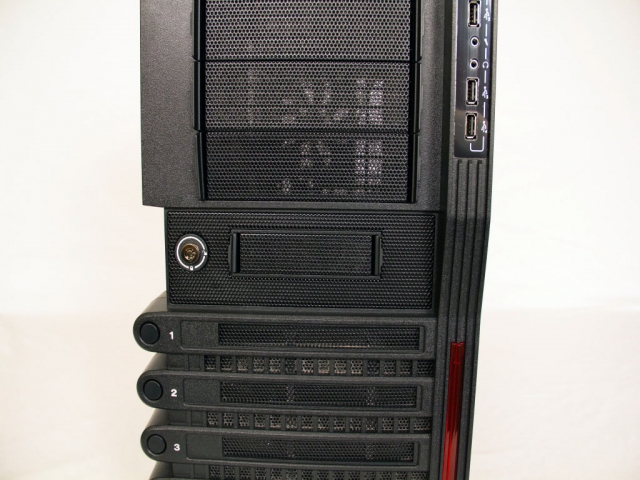

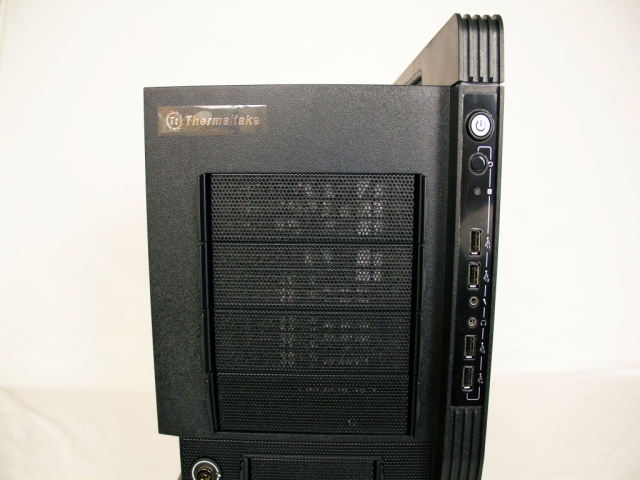

Завдяки асиметричному дизайну вона має чотири окремі. Верхня зона являє собою чотири настановних місця під пристрої 5,25 дюйма.

Установчі місця закриті заглушками, виконаними з дрібної металевої сітки. Під нею розташована друга зона з одним місцем установки, призначеним для пристрою формату 3,5 дюйма.

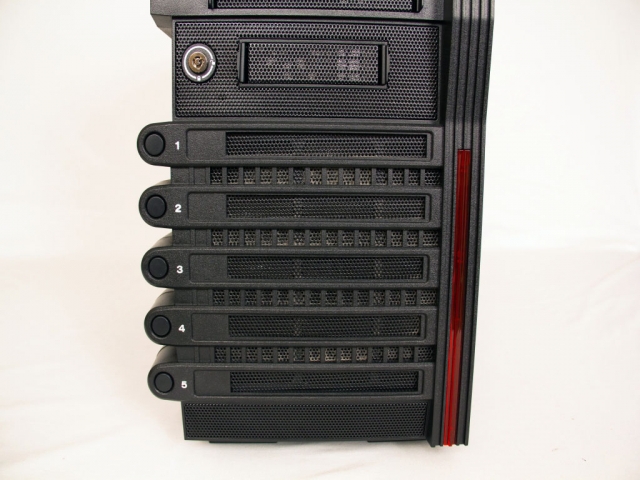

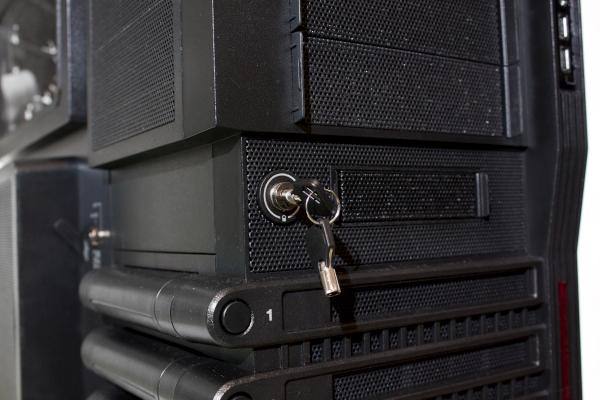

У цій зоні розташований замок, за допомогою якого можна заблокувати доступ до дискової підсистеми. Нижче розташована третя зона з п'ятьма установочними місцями під накопичувачі.

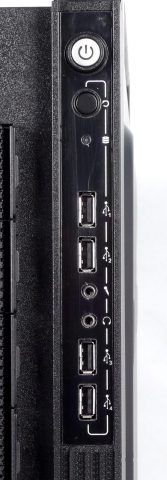

Справа розташована четверта зона, виконана у вигляді виступу. На виступі розташовані чотири роз'єми USB версії 2.0, кнопки включення і перезавантаження, індикатор активності дискової підсистеми і два роз'єми для підключення навушників і мікрофону.

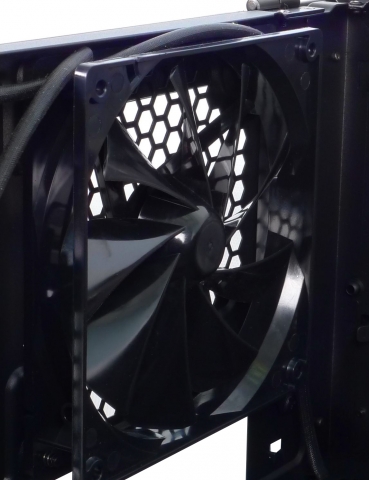

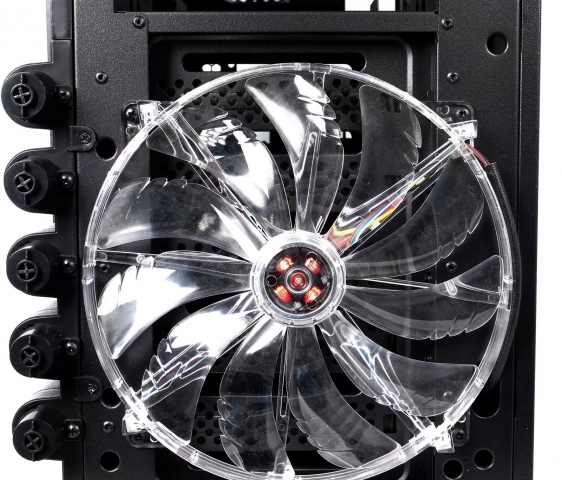

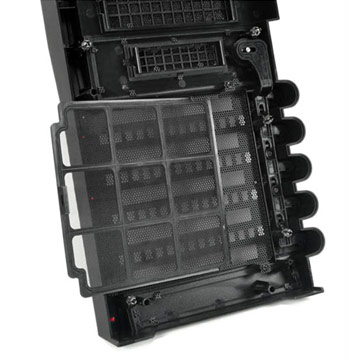

Роз'єми USB розташовані на достатньому відстані один від одного, що дозволяє користувачеві використовувати всі чотири роз'єми одночасно. Поділ передній панелі на зони є умовним. Вся передня панель являє собою єдину конструкцію, виконану з пластика, яка досить легко знімається. Знявши її, виявляємо встановлений в нижній частині передньої панелі вентилятор діаметром 200 мм, який в першу чергу необхідний для охолодження дискової підсистеми.

Вентилятор виконаний з прозорого пластика і має світлодіодне підсвічування. На передній панелі, навпаки встановленого вентилятора, є пиловий фільтр.

Фільтр являє собою пластикову рамку з мелкоячеистой капроновою сіткою. Його можна легко демонтувати для очищення від пилу. Єдиний мінус - необхідно знімати передню панель корпусу.

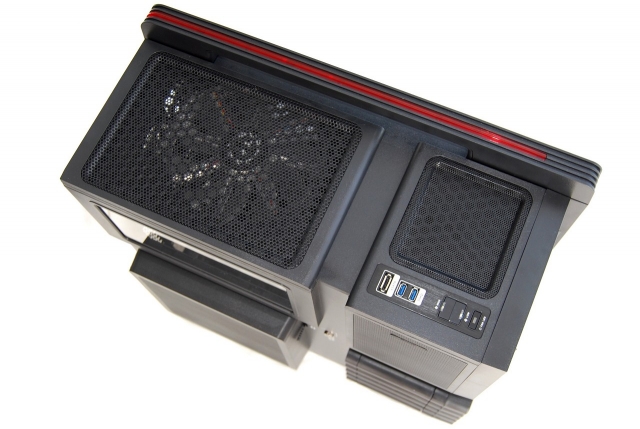

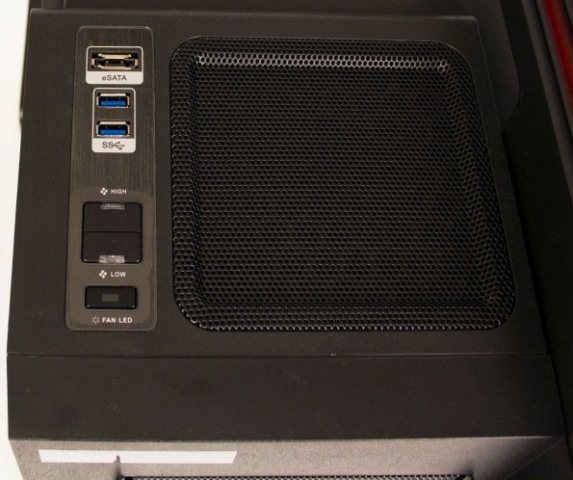

У передній частині верхньої панелі, з лівого боку, розташований ще один ряд кнопок і роз'ємів.

Тут розташовані два роз'єми USB, але вже версії 3.0, роз'єм eSATA (без додаткового живлення), кнопки управління швидкістю обертання встановлених вентиляторів і кнопка, що відповідає за світлодіодне підсвічування вентиляторів. Регулювання швидкості обертання вентиляторів має два режими: «High» та «Low». За допомогою кнопки відповідає за світлодіодне підсвічування можна змінити колір підсвічування (синій, червоний, зелений, змішаний) або взагалі відключити її. Поруч розташовано невелике заглиблення, де можна розмістити приєднаний до системи пристрій. Інженери вирішили виконати поглиблення з дрібної металевої сітки що, на мій погляд, не зовсім вдале рішення. Під даними поглибленням розташований відсік для пристроїв 5,25 дюймів, які в принципі не потребують додаткового охолодженні. У зв'язку з цим поглиблення логічно було виконати не з металевої сітки а, наприклад, з прогумованої пластмаси.

Практично всю решту верхній панелі займає вентиляційне вікно, накрите металевою сіткою.

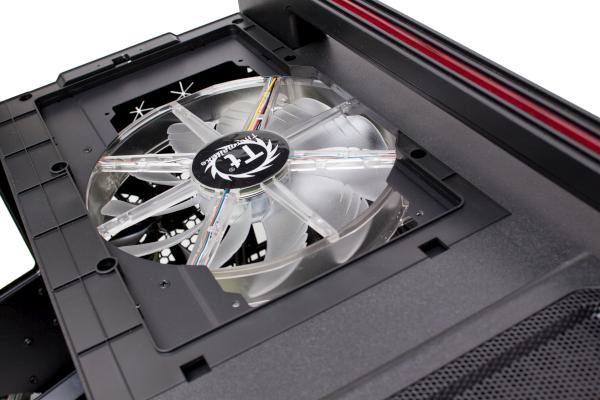

Тут розташований ще один попередньо вентилятор діаметром 200 мм. Як і вентилятор на передній панелі він виконаний з прозорого пластика і має світлодіодне підсвічування. Правда на відміну від передньої панелі тут відсутня пиловий фільтр.

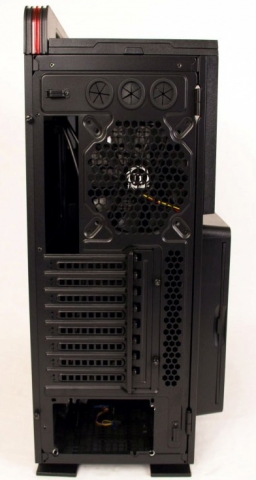

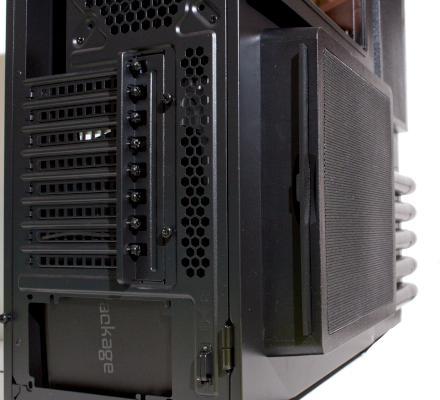

Розглядаючи задню панель корпусу можна відзначити наявність витяжного вентилятора діаметром 140 мм і розташовані над ним три отвори з гумовими вкладишами для пропуску шлангів рідинної системи охолодження.

При необхідності тут може бути встановлений вентилятор діаметром 120 мм.

Блок живлення в корпусі розташовується внизу. Розташувати його можна на свій розсуд як вентилятором вгору, так і вентилятором вниз. Для плат розширення передбачено вісім однослотовий заглушок з гвинтовим кріпленням.

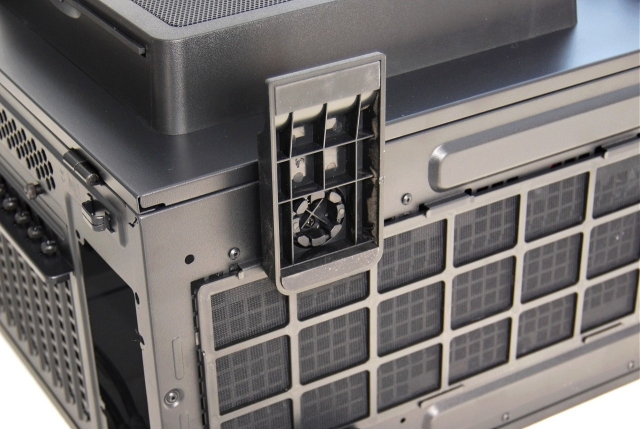

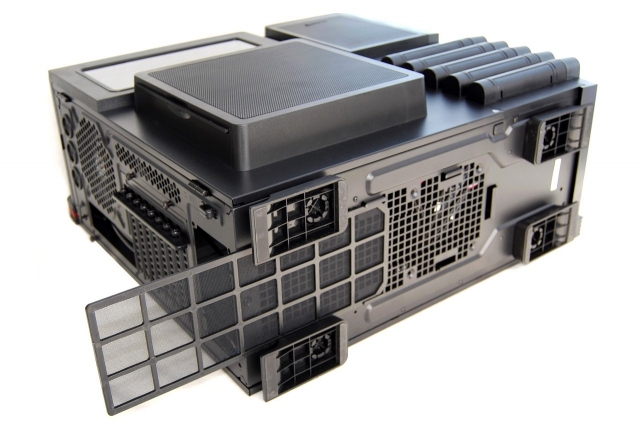

На нижній панелі корпусу розташовані чотири широкі ніжки з гумовими вставками.

Ніжки можна орієнтувати на свій розсуд, розташувавши їх поздовжньо або поперек.

В останньому випадку вони будуть трохи виступати за габарити корпусу, збільшуючи його ширину. Для охолодження компонентів розташованих усередині корпусу на нижній панелі передбачена велика вентиляційне вікно з пиловим фільтром. Тут розташоване одне установче місце для вентилятора 120 мм. Інша частина вентиляційного вікна призначена для забору повітря вентилятором блоку живлення. Фільтр виконаний з капронової сітки, закріпленої на пластиковій рамці. Для очищення його необхідно просто витягнути з пазів.

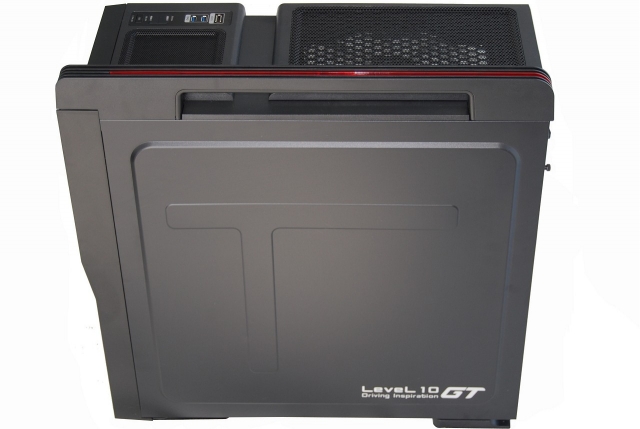

Права бічна панель корпусу позбавлена ??елементів, які можуть викликати інтерес. На ній присутній лише кілька декоративних підштампувань. Вона повністю виконана з металу, а кріпиться двома гвинтами на задній панелі.

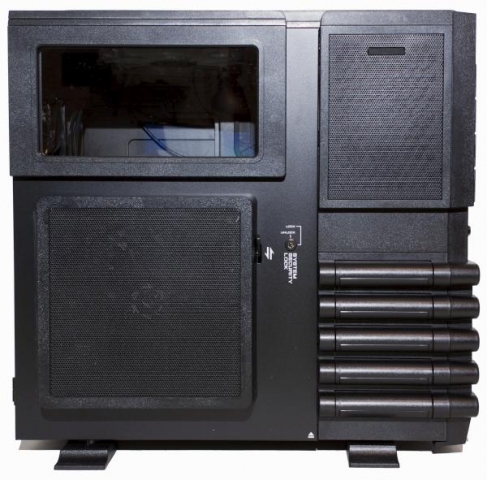

Ліва бічна панель, так само як і передня панель корпусу, має умовний поділ на зони.

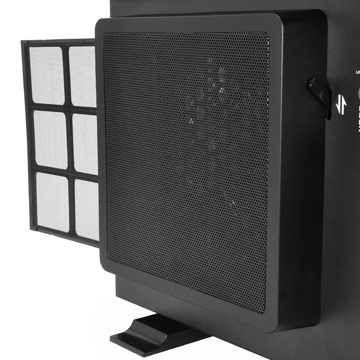

Одна зона розташована навпроти процесорного роз'єму. Вона виконана у вигляді виступу, в середині якого розташована акрилове вікно. Друга зона знаходиться в нижній частині навпроти плат розширення. Середня частина виступу розташованого в нижній частині лівої панелі виконана з металевої сітки. За нею розташований ще один попередньо вентилятор діаметром 200 мм. Він теж виконаний з прозорого пластика і має світлодіодне підсвічування. Вентилятор встановлений строго в габаритах даного виступу і не займає корисний об'єм всередині корпусу. Тут також є захист від пилу у вигляді швидкоз'ємного пилового фільтра з капронової сітки. Монтаж / демонтаж фільтра здійснюється з зовні корпусу.

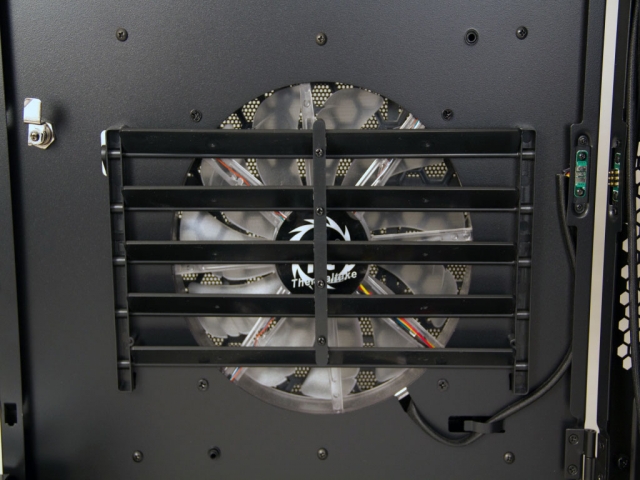

На внутрішній стороні лівої поверхні встановлені спеціальні жалюзі.

З їх допомогою користувач може перенаправити повітряний потік, від бокового вентилятора направивши вгору корпусу або вниз.

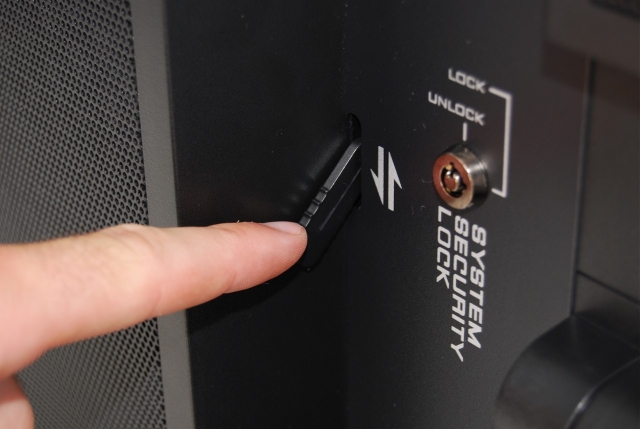

Для регулювання напряму повітряного потоку поруч з виступом, в якому встановлений вентилятор, розташований спеціальний важіль.

Поруч з важелем встановлений замок бічний дверцята. До обох замках, розташованим на даній моделі корпуса підходить один ключ.

На відміну від правої бічної панелі, яка відкриває доступ до всього внутрішнього простору корпусу, ліва панель відкриває доступ тільки до загальної стійки для пристроїв 5,25 дюймів і накопичувачів.

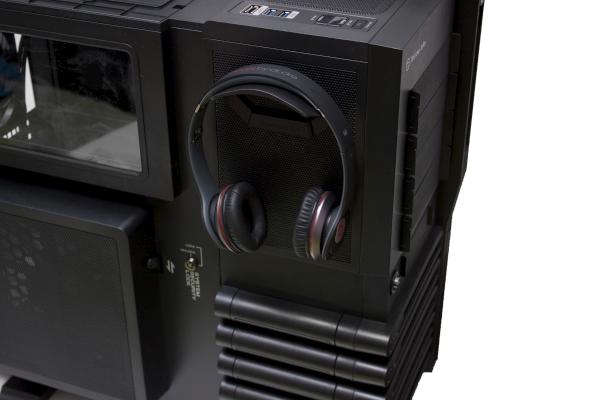

Інша частина лівої панелі не відкривається. Оптичні приводи кріпляться тільки з правого боку. На лівій панелі в місці розташування кошика для пристроїв 5,25 дюймів розташоване кріплення для кронштейна, на який користувач може повісити підключену гарнітуру.

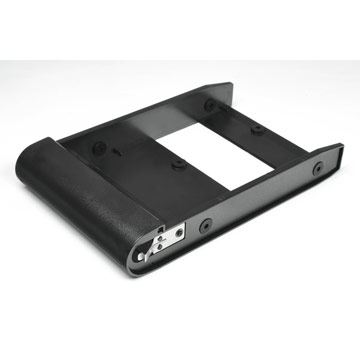

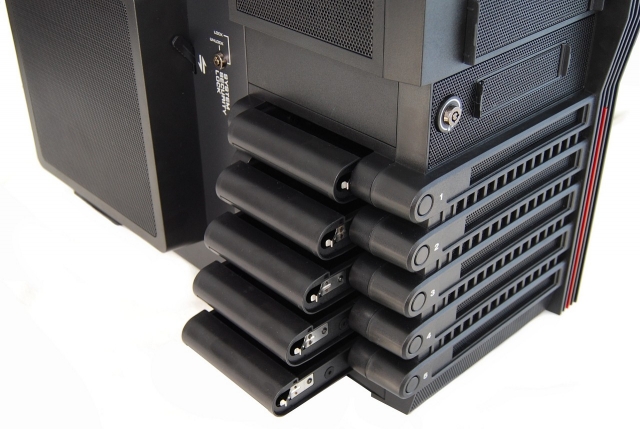

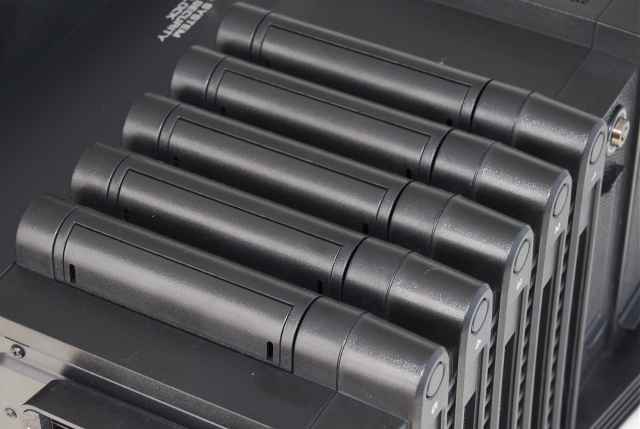

Встановлення та вилучення жорстких дисків здійснюється з лівого боку корпусу за допомогою спеціальних лотків.

Накопичувач в лотку кріпиться гвинтами через вібраційні прокладки.

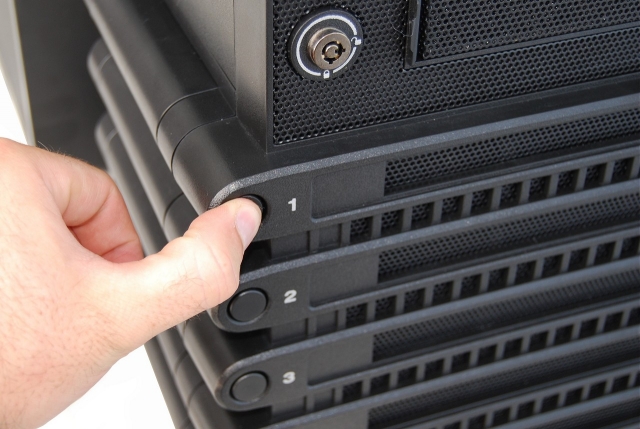

З огляду на той факт, що накопичувач кріпиться в лотку за допомогою гвинтів, можливість «гарячої заміни» ставиться під сумнів. Лотки фіксуються спеціальними засувками. Для вилучення лотка необхідно натиснути на відповідну кнопку, розташовану на передній панелі.

Внутрішній устрій

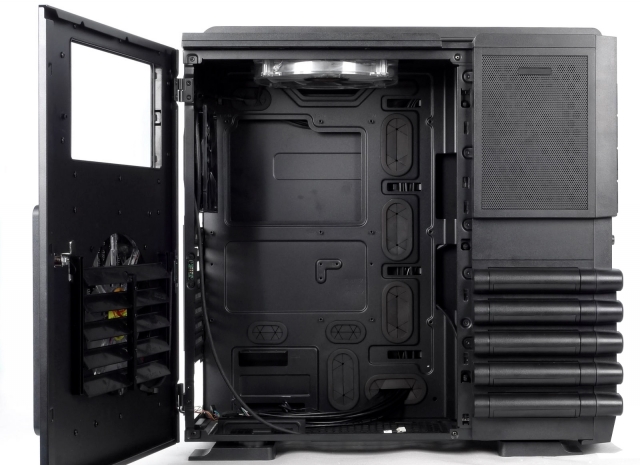

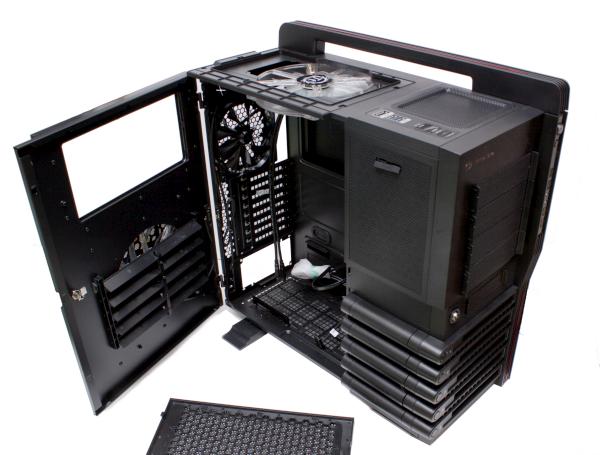

Ліва бічна панель виконана у вигляді орної дверцята. Кріпиться вона за допомогою двох петель, які дозволяють їй відкриватися на дуже великий кут. Щоб відкрити ліву панель необхідно натиснути на спеціальну кнопку на нижній панелі корпусу.

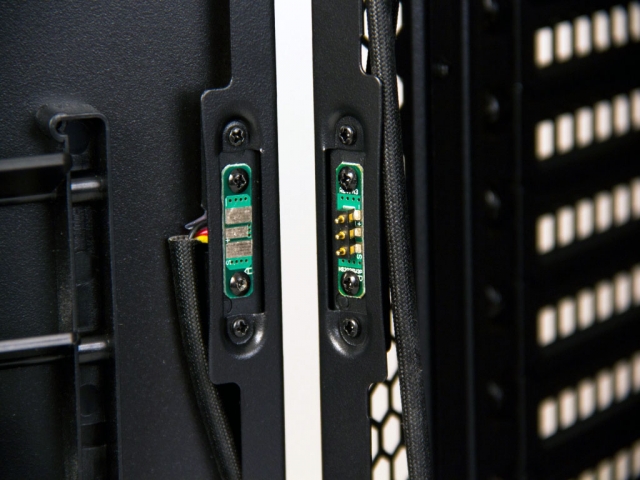

Вентилятор встановлений на лівій панелі підключений через спеціальний роз'єм з пружними контактами.

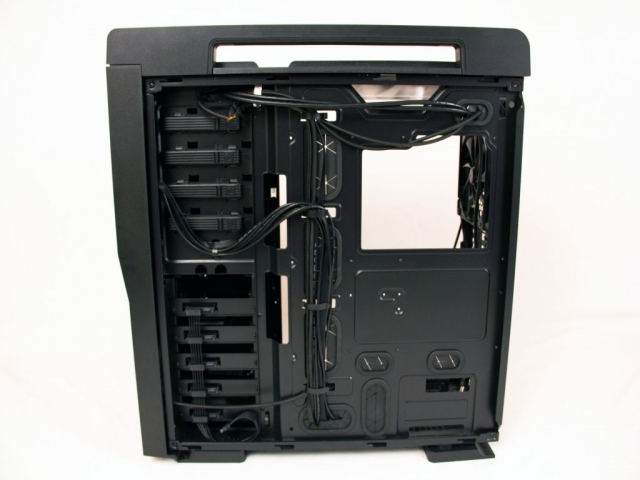

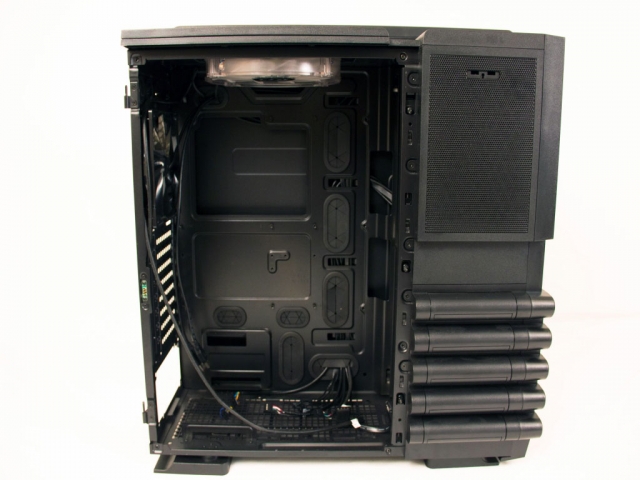

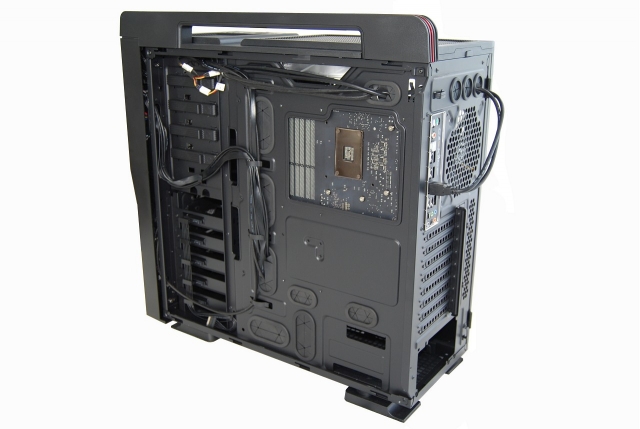

При відкритті лівої панелі автоматично відключається харчування встановленого на ній вентилятора. Незважаючи на наявність загальної стійки в передній частині в корпусі досить багато місця. Піддон для установки материнської плати має великий виріз в зоні розташування процесорного роз'єму. Це дозволить встановлювати і знімати системи охолодження центрального процесора без демонтажу материнської плати.

Для прихованої проводки кабелів живлення на нижньому і правому краї піддону розташовано сім отворів з гумовими вкладишами.

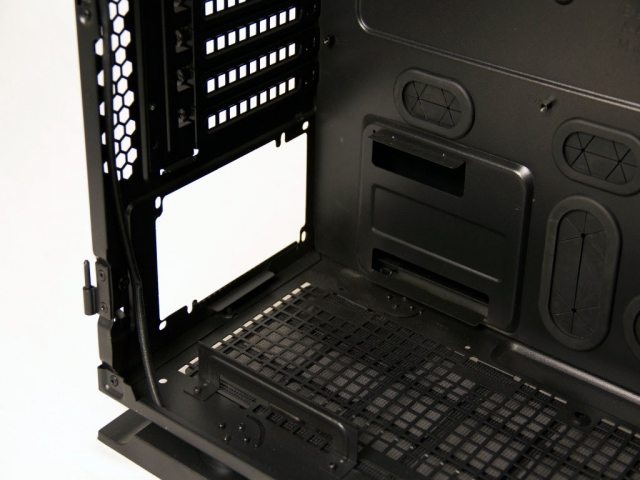

Сам піддон має досить низьку жорсткість. Місце під установку блоку живлення передбачено внизу корпусу. На жаль, тут відсутні виброгасящие прокладки.

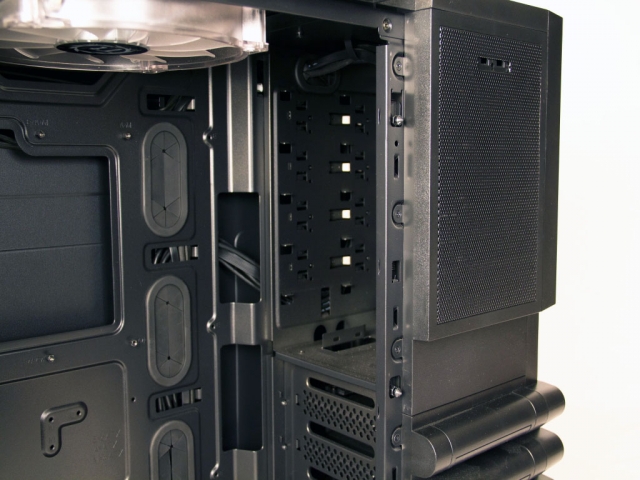

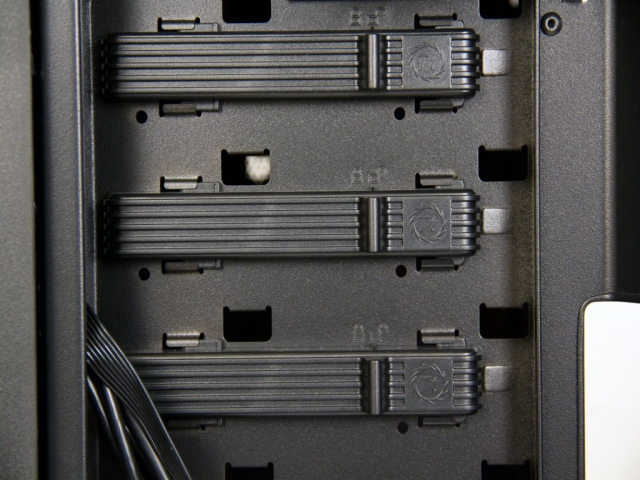

Як згадувалося раніше, оптичні накопичувачі мають безгвинтове кріплення, виконане у вигляді пластикових фіксаторів, розташованих з правого боку.

Вгорі корпусу передбачено місце для установки радіатора рідинної системи охолодження завдовжки 240 мм. Корпус відмінно підходить для установки габаритних відеоадаптерів, довжина яких може досягати 360 мм. Висота системи охолодження центрального процесора може досягати 190 мм.

Тестування

При тестуванні проводилось вимірювання температури основних компонентів (процесор, відеоадаптер, жорсткий диск). Навантаження на зазначені вище компоненти створювалася за допомогою програм: Furmark, LinX і IOMeter.

Комплектуючі тестової системи:

Центральний процесор Intel Core i7-2500K;

Кулер центрального процесора Thermaltake Frio;

Материнська плата Fatal1tyZ68 Professional Gen3;

Оперативна пам'ять Team DDR3 2x4096MB PC3-12800 1600MHz;

Відеоадаптер NVIDIA GeForce GTX 570;

Жорсткий диск Western Digital 1000GB 64 MB 7200 rpm 3.5 SATAIII Caviar Black;

Блок живлення XFX P1-850B-NLG9 850W.

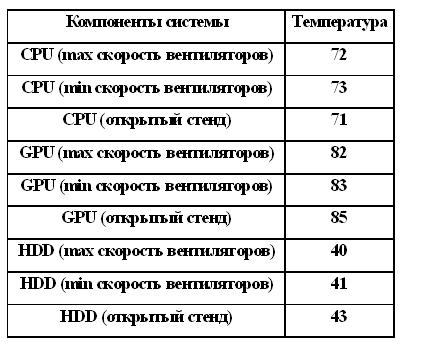

Для охолодження компонентів тестової системи використовувалися тільки встановлені вентилятори, швидкість обертання яких регулювалася вбудованим реобасом. Результати тестування наведені в таблиці.

Висновки

Thermaltake Level 10 GT виділяється серед інших корпусів не тільки своїм дизайном. Корпус має досить ефективну і при цьому тиху систему охолодження, яка складається з чотирьох попередньо встановлених вентиляторів. Три з чотирьох вентиляторів мають діаметр 250 мм. Максимальна швидкість обертання вентиляторів не перевищує 1000 об / хв, а рівень шуму не перевищує 16 дБ. Завдяки великому внутрішньому об'єму він ідеально підходить для збірки високопродуктивної системи. Що не сподобалося так це низький рівень жорсткості піддону для установки материнської плати, відсутність пилового фільтра на верхній панелі і відсутність віброгасильних прокладок в місці установки блоку живлення. Ще можна відзначити сильно високу яскравість світлодіодів на лицьовій панелі і під'єднання роз'ємів USB 3.0, розташованих на корпусі, через інтерфейсну панель материнської плати, а не через додаткові колодки. Для цього доводиться виводити кабелі через отвір для шлангів рідинної системи охолодження назовні, що трохи псує зовнішній вигляд.
