Огляд блока живлення Chieftec APS-550C

            Вироби компанії Chieftec представлені на нашому ринку в дуже широкому асортименті і користуються стійким попитом. Товари компанії характеризуються високим ступенем надійності і хорошим співвідношенням ціна-якість. Добротні комп'ютерні корпусу, вироблені на власних заводах, поставляються на ринок, як з блоками живлення, так і без них, тим самим покупцеві надається можливість вибору підходящого йому за характеристиками і ціною блоку живлення.

В асортимент компанії Chieftec входить кілька модельних рядів блоків живлення, кожен з яких призначений для окремої категорії споживачів. Блок живлення Chieftec APS-550C відноситься до середньої цінової категорії і, напевно, приверне увагу потенційних покупців.

Блок живлення Chieftec APS-550C відноситься до серії A135, в яку входять моделі з великою потужністю і помірною ціною. На них встановлюється якісний вентилятор великого діаметра, використовується модульний принцип підключення проводів і незалежна стабілізація напруги. Сумарна номінальна потужність Chieftec APS-550C становить 550 Вт - це дуже пристойний показник, такої потужності буде достатньо, щоб забезпечити стабільне живлення системи з високим рівнем енергоспоживання, наприклад з процесором Core i7 і потужним графічним рішенням від ATI - Radeon HD 5870. В блок живлення вбудована схема APFC (активний коректор потужності), а ККД знаходиться на рівні 80%.

Дизайн і пристрій.

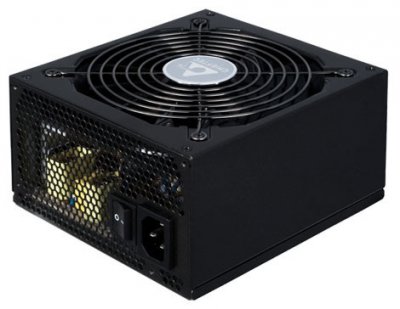

Корпус блоку живлення Chieftec APS-550C виготовлений з якісного сталевого листа товщиною 1 мм, що забезпечує хорошу жорсткість конструкції. На його поверхню нанесено якісне емалеве покриття чорного кольору. Дротяна решітка, центр якої прикрашений логотипом фірми, прикриває 140-міліметровий вентилятор. Компонування вироби традиційна - двусоставности.

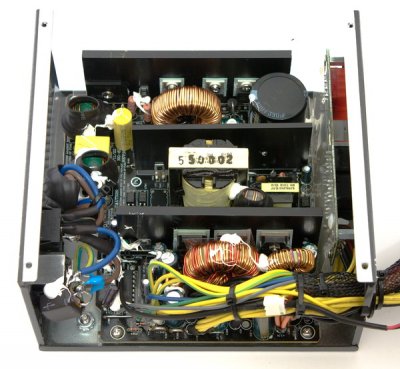

Монтаж усіх складових елементів схеми справляє гарне враження, всі деталі встановлені дуже акуратно, нейлонові стяжки надійно фіксують мотки проводів, всі місця, в яких за певних умов може виникнути коротке замикання, надійно ізольовані. На ферритові кільце, яке призначене для усунення високочастотних наведень, насаджена термозбіжна трубка, подібні трубки встановлені і на дроселі вхідного фільтра.

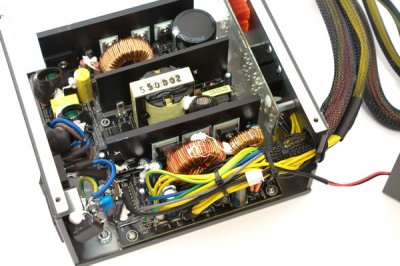

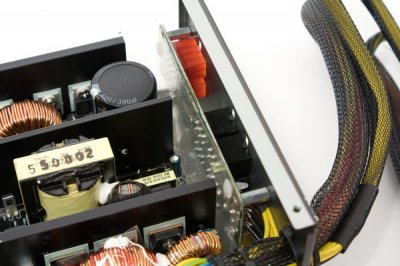

В блок живлення не встановлені навісні плати, що сприяє гарному охолодженню усіх елементів конструкції, так як відсутній нагромадження електронних компонентів. Силові елементи блоку живлення встановлені на трьох радіаторах, що дещо незвично (в більшості випадків їх два). Перший з них призначається для установки силових елементів схеми активної корекції потужності, на другий встановлюються транзистори конвертера, а третій призначений для охолодження діодних зборок вихідного випрямляча.

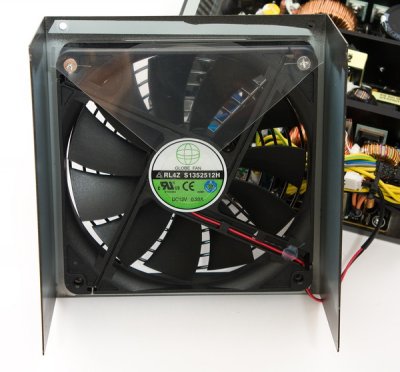

Радіатори виконані у вигляді простих алюмінієвих пластин, на яких відсутній ребра, що дещо незвично, більш потужні радіатори не завадили б. Для охолодження радіаторів використовується 140-міліметровий вентилятор від компанії Globefan з лопатями нової конструкції, на вісь якого встановлена ??втулка ковзання. Великий діаметр вентилятора є його незаперечною перевагою, так як лопаті обертаються повільніше, ніж у аналогічного вентилятора діаметром 120 мм при однаковій силі повітряного потоку, тим самим значно знижується рівень шуму. Для ефективного розподілу охолоджуючого блок повітря на робочу окружність вентилятора встановлений пластиковий екран.

Швидкість обертання вентилятора регулюється в автоматичному режимі в залежності від показань термодатчика, який встановлений на радіатор з діодними збірками вихідного випрямляча. На блок встановлена ??схема активної корекції коефіцієнта потужності, що гарантує якісну роботу в широкому діапазоні вхідних напруг. Але власникам джерел безперебійного живлення малої потужності, особливо старих конструкцій необхідно врахувати, що в екстрених ситуаціях під час перемикання на живлення від батарей їх ІБП будуть відключатися через перевантаження. Для управління схемою PFC / PWM використовується контролер FAN4800IN.

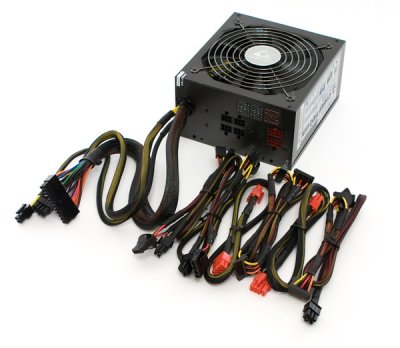

Цікавою особливістю даного блоку є модульний принцип підключення, який, однак, реалізований тільки для додаткових проводів, а три основних, до яких відносяться 24-жильний кабель для під'єднання до роз'єму живлення материнської плати, 6-жильний - для додаткового живлення потужних карт і 4 -жільний - для подачі живлення на процесор не є знімними. Це цілком логічне рішення, яке є виправданим для більшості систем, в які буде встановлюватися блок.

Решта модульні кабелі користувач може підключати на свій розсуд в залежності від того, яка кількість додаткових пристроїв встановлено в його комп'ютер. У тому випадку, якщо він обмежиться їх невеликою кількістю, то такий принцип підключення забезпечить хорошу циркуляцію повітря в комп'ютерному корпусі, так як в ньому не буде незадіяних зв'язок кабелів.

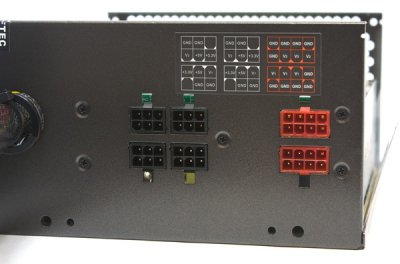

До блоку Chieftec APS-550C ви можете підключити: 2 шлейфа з чотирьохконтактного роз'єму MOLEX і один для FDD, 2 шлейфа для живлення потужних відеокарт з 8-контактними роз'ємами, 2 шлейфа з 3 роз'ємами, призначені для SATA-пристроїв. В цілому, набір модульних кабелів, які можна підключати до блоку живлення є добре продуманим і вичерпним для даної цінової категорії.

Комплектація.

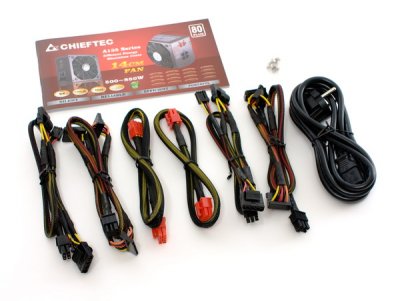

           У комплект поставки крім набору кабелів, які ми вже розглянули, входять: трижильний кабель для підключення блоку Chieftec APS-550C до мережі, набір з чотирьох гвинтів, призначений для кріплення блоку в корпусі і інструкція російською мовою.

Тестування.

            Для створення великого навантаження на блок живлення була зібрана наступна система: процесор Intel Core i7 920, материнська плата: ASUS P6T SE, оперативна пам'ять 3 модуля по 2 GB Corsair Dominator DDR III 1600, два жорсткі диски WD Caviar Blue 500 GB 16 Мб, об'єднані в систему RAID0. У даній системі блок перевірявся в трьох режимах навантаження: перший - режим спокою системи, в якому задіюються всі енергозберігаючі технології, в такому режимі загальне енергоспоживання системи склало 138 Вт; другий - в ньому було задіяно додаток LinX для повного завантаження всіх чотирьох ядер процесора, в цьому режимі енергоспоживання зросло до 371 Вт; третій - в цьому режимі була запущена програма FurMark, яка створює максимальне навантаження на графічну підсистему, в цьому випадку споживання енергії зросло до 518 Вт. Цих трьох режимів цілком достатньо для того, щоб виміряти пульсації різних напруг блоку харчування і встановити, чи виходять вони за допустимі межі. Результати вимірювань говорять самі за себе, все напруги на виході блоку живлення не відхилилися від встановлених значень більш ніж на 2%. Вбудований вентилятор забезпечував хороше охолоджування силових елементів у всіх трьох режимах і при цьому був практично нечутний на тлі загального шуму зібраної енергоємної системи.

Сумарна споживана потужність, Вт	158	371	518
Напруга по лінії +5 В, В	5,02	4,98	4,97
Напруга по лінії +12 В, В	12,02	11,93	11,89
Напруга по лінії +3,3 В, В	3,31	3,32	3,32

             Висновки.

             Блок живлення Chieftec APS-550C - це якісне дорого з видатними технічними характеристиками, з модульною системою підключення кабелів, яка дуже зручна в експлуатації. Він зможе задовольнити запити навіть дуже вимогливого користувача, так як його можна використовувати для установки в дуже високопродуктивну систему.
