Noctua NH-D14

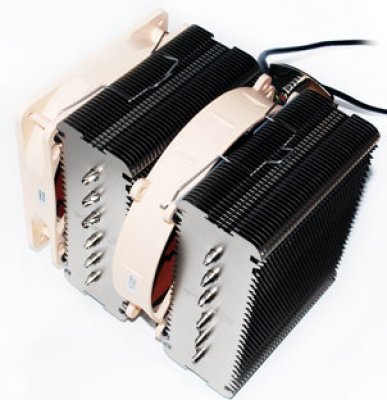

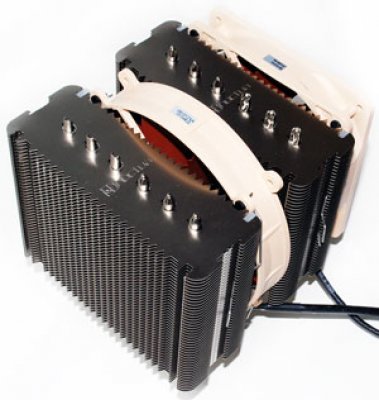

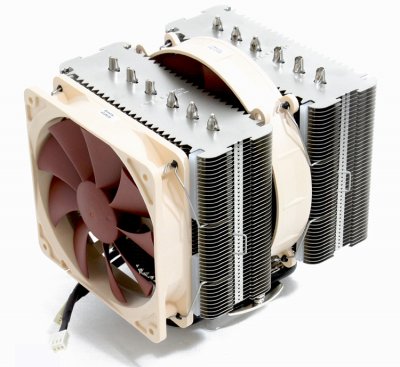

 Отже, перш ніж почати свій огляд в якості введення хочу просто привести в приклад фотографії кулера Noctua NH-D14.

Ну, як? Монументальна конструкція, правда? Або хтось буде заперечувати? Даний агрегат (інших слів не знаходжу) викликає інтерес до себе одними розмірами! Багато хто відразу скажуть, що розмір не має значення, але про це пізніше. Багато власників невеликих корпусів зітхнуть з досадою про неможливість монтажу даного кулера. Да уж, ця махина не в усі корпусу влізе, і якщо чесно не всім по кишені. Але не будемо про сумне. Поговоримо про цікаве, «що це і з чим його їдять» :).

Театр як відомо починається з вішалки, а ми почнемо з коробки

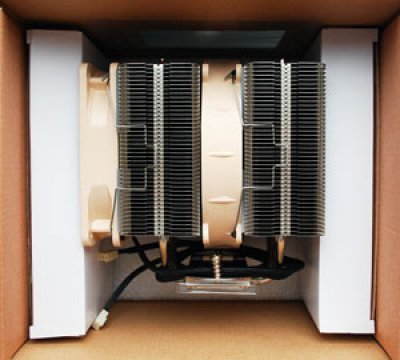

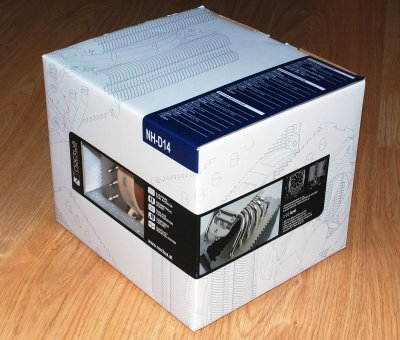

Коробка, як і слід було очікувати також вселяють розмірів (не дивно)! Як і на багатьох інших коробках на лицьовій частині є маленьке віконечко, через яке видно частину кулера (щоб повністю побачити кулер довелося б зробити ціле панорамне вікно :)). На інших сторонах за звичаєм розписані особливості та специфікація кулера. Усередині коробки кулер затиснутий з двох сторін двома іншими коробками, в яких лежать аксесуари до кулера. Яких в свою чергу чимало!

Розкриємо і розсортуємо вміст, їх можна розкласти на три купки:

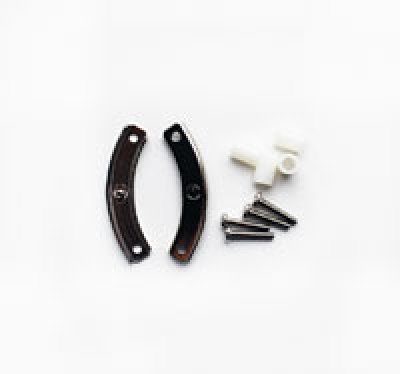

1. набір кріплень для LGA 775/1156/1366

2. Набір кріплень для AM2(+)/AM3

 3. Додаткові аксесуари

З набором кріплень має бути все зрозуміло, зупинимося на додаткових аксесуарах. Отже що в них входить (зверху вниз, зліва на право):

1.  перехідник U.L.N.A. для NF-P14;

2.  перехідник U.L.N.A. для NF-P12;

3.  перехідник живлення для двох вентиляторів;

4.  тюбик з термопастою Noctua NT-H1;

5.  металевий значок;

6.  чотири гвинти для установки в корпусі (якщо хтось захоче поставити 120 мм кулер на корпусі);

7.  чотири антивібраційних шпильки;

На завершення огляду вмісту можна ще відзначити що в мануалі докладно описаний монтаж кулера. Загалом хто дружить з руками труднощів з монтажем не зустріне.

Трохи про конструкцію. Про розміри я вже згадував раніше, тому підкріплю це фізичними величинами 160/140/158. Крім розміру викликає побоювання і вага кулера, небагато-немало 1240 грам. Відразу можу заспокоїти тих, хто злякався за свою материнську плату. Мовляв, не звалиться чи кулер вниз, прихопивши з собою чималий шмат вирваною материнської плати. Ні не звалиться, цей міф вже давно розвіяний.

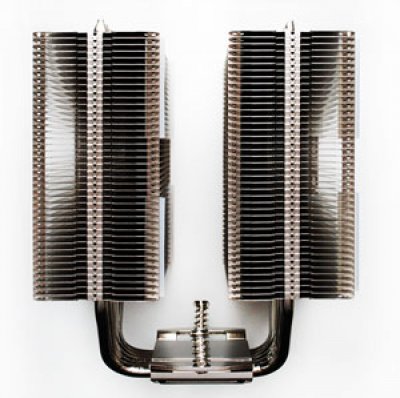

 Однак повернемося до самої конструкції. Радіатор складається з двох баштових радіаторів, які складаються з 42 алюмінієвих пластин товщиною 0,45-0,50 мм. Відстань між пластинами становить приблизно 2,5 мм, а відстань між двох секцій 28 мм. Це відразу призводить до думки що поміняти рідний кулер на більш габаритніший і могутніше не вийде.

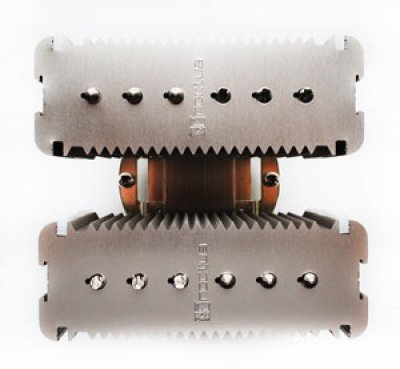

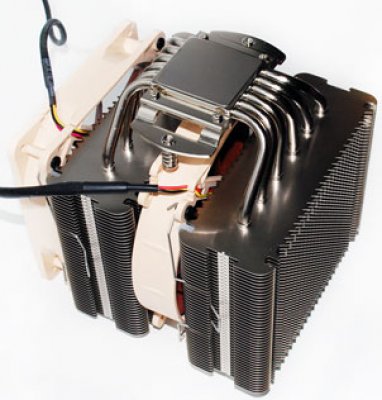

 Радіатор пронизують шість мідних нікельованих теплових трубок (діаметр трубок 6 мм), які ще пропаяни з пластинами радіатора. Поглянувши на вигляд радіатора зверху і знизу легко помітити що вони повністю ідентичні, хоча не семітрічни щодо центру пластини підстави.

 J

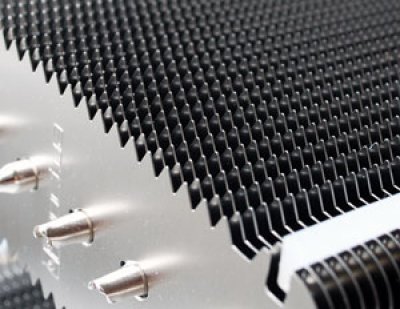

Варто відзначити що пластини мають зубчастий профіль. Більшість стверджує що такий профіль знижує опір повітряному потоку.

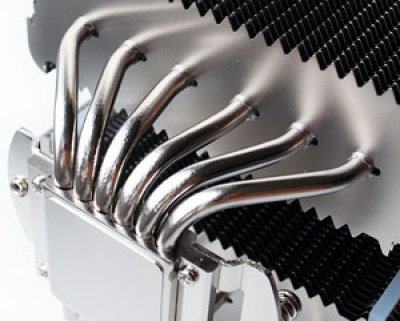

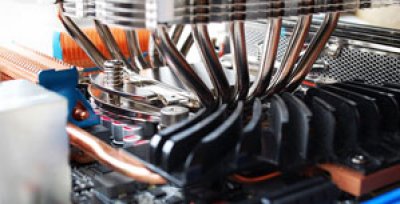

 Всі трубки також пропаяни при вході в основу. Зроблено це дуже якісно.

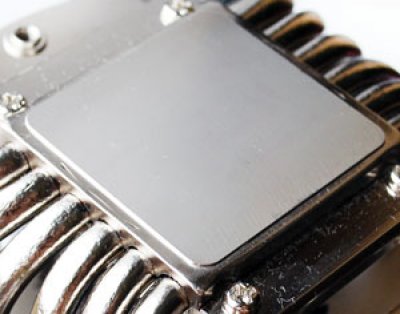

Подивившись на підставу, дзеркального відображення ми неувідім. Хоча мені здається що це б не завадило. Очевидно виробник вирішив залишити полірування прискіпливим користувачам :)

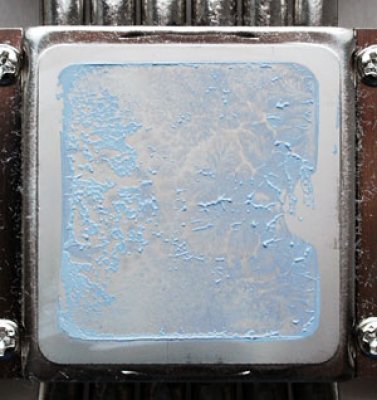

Незважаючи на поверхню відбиток від теплорозподільника цілком прийнятний.

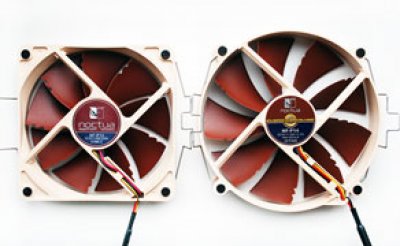

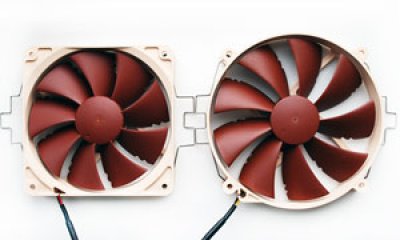

В комплекті також йдуть два вентилятора розмірами 120мм і 140 мм відповідно

Максимальні швидкості обертання: 120 мм - 1300 об / хв, 140 мм - 1200 об / хв. Підключити харчування до пропелера можна окремо або обидва підключити до материнської плати переходником. Щоб уникнути вібрації в вентиляторах є пази для установки антивібраційних шпильок. Останнім часом такі шпильки або прокладки входять в моду, мабуть не даремно.

Noctua NH-D14 можна поставити на будь-яку, повторюся будь-яку платформу, аби в корпус містився. Орієнтувати  кулер в корпусі можна в чотирьох напрямках, звичайно керуючись здоровим глуздом.

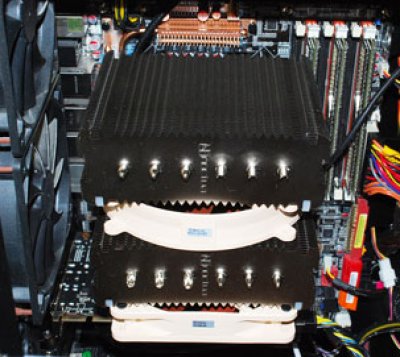

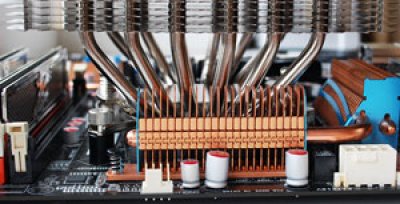

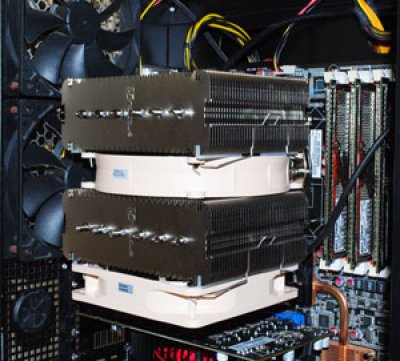

 Описувати детально установку кулера не бачу сенсу, так як все докладно описано в мануалі. Єдине зазначу, що при установці на плати з роз'ємами LGA 775/1156/1366, доведеться дістати плату з системника, так як треба на задній стороні прикріпити підтримуючу пластину. Для прикладу наведу пару фотографій вже встановленого кулера

Що можна сказати в завершенні? Noctua NH-D14 чудовий суперкуллер. Видно що над ним довго і копітко попрацювали, все виконано якісно і добротно, продумані всі дрібниці. І якщо вірити стороннім тестів то продуктивність Noctua NH-D14 на найвищому рівні. Може хтось почне сперечатися що він великий, важкий, дорогий. Так спробуйте на існуючій технологічній базі зробити менше, легше і дешевше. Сумніваюся що у кого-то вийде зробити продуктивний і дуже тихий кулер. Ах да! Можна дорікнути на не дуже якісну обробку основи кулера! Так ніхто і не говорив що він досконалий :)! У будь-якому випадку Noctua NH-D14 не розрахований на всіх користувачів. Він більше підійде власникам розігнаних і без того гарячих нових каменів. А також любителі тиші зможуть по достоїнству оцінити Noctua NH-D14.
