Корпус Corsair Carbide 400R
Огляд корпусу для ПК Corsair Carbide 400R
Як і всю лінійку Carbide, цейкорпусВиробник позиціонує як основу для персонального комп'ютера, призначеного в першу чергудля геймерів.
Як і завжди, упаковка корпусу виготовлена ??з картону, з нанесеними на неї малюнками корпусу як в розібраному вигляді, так і в зібраному. Завдяки цим картинкам ви відразу ж зможете оцінити особливості цього корпусу. Також на упаковці присутні пояснення на різних мовах, в тому числі і російською.
Незважаючи на досить велику вагу і розміри коробки, на ній не передбачено ніяких, що полегшують перевезення, прорізів або ручок.
В описі до корпусу написано, що корпус виконаний в чорному кольорі. На ділі ж, колір корпусу темно-сірий. Якщо ж у вас є бажання придбати собі корпус більш світлих розмальовок, то ваш погляд повинен залучити корпус Corsair Carbide 500R, в якому темний колір дуже вдало поєднується з біло-молочними вставками.
Зовнішній вигляд корпусу сподобається любителям класичного стилю. З одного боку, його зовнішній вигляд простакуватий, а з іншого, певна краса корпусу ховається в його прямих лініях, відсутньому на лівій стінці прозорому вікні, а також відсутності химерних вигинів, ламаного рельєфу.

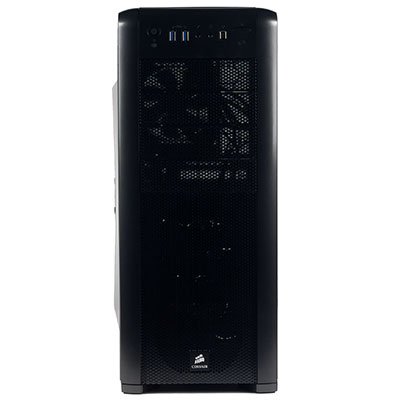

Досить велику площу лицьовій панелі займають вентиляційні отвори, виконані з металу, і тому виділяються із загального зовнішнього вигляду корпусу.

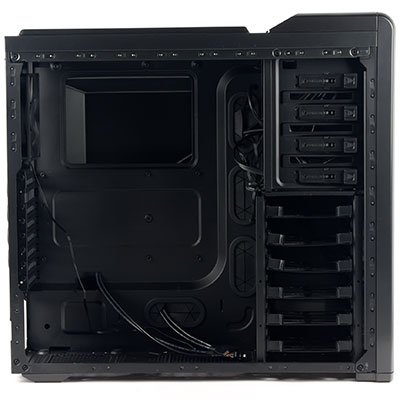

Компонування корпусу Corsair Carbide 400R
Представлений корпус Corsair Carbide Series 400R виконаний за схемою miditower і поставляється він безблоку живлення. Сам же БП буде розташовуватися в нижній частині корпусу. Конфігурація такого типу дає можливість подалі рознести зовнішні компоненти ПК і самого блоку живлення, таким чином внутрішні компоненти корпусу не будуть нагрівати один одного. Відповідно і охолодження внутрішнього простору такого корпусу здійснювати легше.
Виходів на передню панель для накопичувачів формату 3,5 дюйма не передбачено, а ось для чотирьох відсіків, призначених для пристроїв формату 5,25 дюйма, присутні.
Для установки, за допомогою пластикових санчат, шести жорстких дисків SSD / HDD стандарту 2,5 дюйма або 3,5 дюйма, в корпусі передбачена поперечна кошик.
В представлений корпус є можливість встановитиматеринські платиФорматом до ATX, а також сучаснівідеоадаптериДовжиною до 316.
Конструкція корпусуCorsair Carbide 400R
Представлений корпус має розміри 499мм × 242мм × 530мм, що відповідно є висотою, шириною і глибиною. У розміри по ширині враховані виступаючі на 1,5 см бічні стінки корпусу (посередині). Така конструкція дозволяє, навіть якщо у процесора і відеокарти присутня великісистеми охолодження, встановити додатковий вентилятор на лівій боковій стінці. А виступ на правій бічній стінці дає можливість прокласти за материнською платою шлейфа і кабелю.
В цілому, жорсткість у шасі досить висока, а саме воно виконано зі сталі товщиною від 0,5 до 0,7 мм. Бічні панелі, в свою чергу, виготовлені зі сталі товщиною 0,7 мм, що не є межею. Але щоб уникнути перекосів, що виникають при їх установці на корпус, вони мають ребра жорсткості і оригінальний рельєф, який також позначається на їх жорсткості.
Для того, щоб домогтися високої жорсткості з'єднання відсіків для оптичних приводів і жорстких дисків, останній з них зроблений незнімним, і з'єднаний з першим за допомогою заклепок. Для підвищення жорсткості цих двох конструкцій, їх краї мають прямокутний профіль, кути якого сточені, а краю зашліфовані.
Для підвищення стійкості на слизькій поверхні, і додаткової амортизації, ніжки корпусу мають гумові вставки.

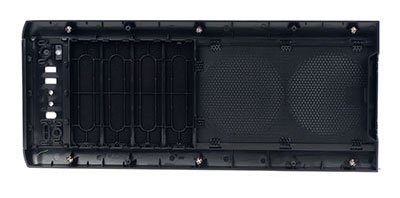

З використанням матового пластика, що приховує відбитки пальців, виготовлена ??вся передня панель корпусу. Для досягнення надійної фіксації, передня панель кріпиться за допомогою шести засувок, що мають металеві пелюстки.

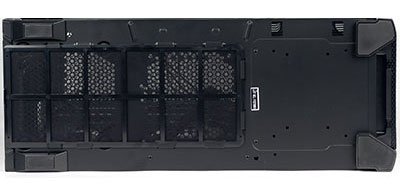

Також як і на бічних панелях, на верхній панелі є виступ, який дозволить разом з великою системою охолодження встановити ще і додатковий кулер на верхню панель. Сама ж ця панель виготовлена ??з металу.
На верхній панелі, ближче до лицьової сторони, розташована ручка для транспортування корпусу. Якщо так подумати, такіперсональні комп'ютериПереносять з місця на місце досить рідко, але якщо доведеться все ж його транспортувати, то таке рішення викличе тільки позитивні емоції.

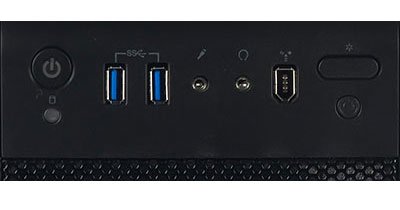

Порти підключення зовнішніх пристроїв і органи управління корпусу розташувалися на лицьовій панелі, у верхній її частині. Таке рішення дозволяє зручно користуватися корпусом і при розміщенні його на столі, і на підлозі. Тепер же перерахуємо все, що розташоване на цій панелі: два порти USB 3.0 (вертикально орієнтовані), порт FireWire / IEEE1394, лінійні аудіороз'єми. Зліва розташована кнопка включення, а під нею індикація HDD, праворуч - дві клавіші: нижня - Reset, а верхня завідує підсвічуванням вентиляторів, розташованих внизу передньої панелі.
Кнопки, світлодіоди і порти підключення є частиною несучої структури корпусу, відповідно зняття передньої панелі вони не заважають.
Система охолодження (вентиляції) Corsair Carbide 400R
Три 120 міліметровихкулера CorsairЗабезпечують охолодження корпусу.

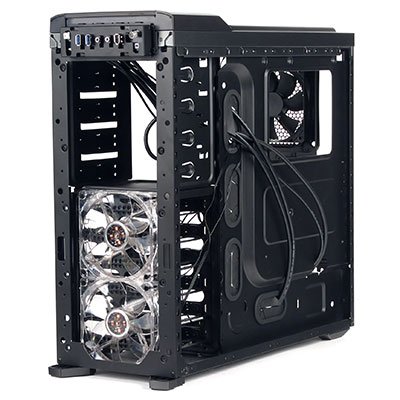

На передній панелі розташовані два з них, які дмуть всередину корпусу, і завідують охолодженням жорстких дисків. Дуже правильним рішенням є не дуже яскрава, біле підсвічування кольорів. Крім того вона зроблена відключається, що є плюсом. Так як більшість користувачів хочуть, щоб їх корпус світився досить рідко, а більшість часу воліють тримати підсвічування виключеною. Тут же вирішити цю проблему можна простим натисканням клавіші на передній панелі. Сама ж підсвічування кольорів, як і підсвічування кнопки Power не нав'язлива. По-перше, білий світ не так кидається в очі як червоний або синій. По-друге, сама підсвічування цих органів корпусу не дуже яскрава, точніше тьмяна.
Дрібні і великі прорізи і отвори зроблені в бічних стінках відсіку для жорстких дисків, таке рішення дозволяє встановлювати кулери оптимальної ефективності.
Дрібнопористий сітку, виготовлена ??з пластику, розташована внизу передньої панелі, призначена для захисту нутрощів комп'ютера від пилу. Кріпиться ця сітка за допомогою виступів тієї самої вентиляційної решітки. При певних навичках цей «фільтр» можна і витягти, і поставити на місце не відгинаючи ці виступи. Що позбавляє вас небезпеки їх зламати.
Заглушки відсіків, для пристроїв стандарту 5,25 дюйма, оснащені вентиляційними отворами, які з зовнішнього боку закриті гратами з металу. Для фільтрації пилу всередину вбудовані вкладиші з поролону, і для їх очищення не обов'язково виймати їх з заглушки.
У самому низу передньої панелі, для зручного її зняття, передбачено отвір для руки. Якщо ж дивитися на цей проріз зсередини, то вона є нішею з стінкою ззаду, що обмежує втягування пилу.
За допомогою трьохконтактного роз'єму кріпиться до материнської плати третій кулер, не оснащений підсвічуванням. Кріпиться він за допомогою гумових прокладок, щоб уникнути небажаних вібрацій, на задню панель, вгорі. Так як внизу розташований БП, відповідно.
Система охолодження піддається удосконаленню, щоб відповідати будь-яким вимогам користувача цього корпусу.
Для заміни всіх трьох присутніх в корпусі 120 міліметрових кулерів на 140 міліметрові, є відповідні отвори для їх кріплення. Маленький мінус - на передню панель можна встановити всього один 140 міліметровий кулер.
Крім того, з метою вдосконалення системи охолодження, можна додати в корпус ще до п'яти кольорів стандарту 120/140 міліметрів. На ліву бічну стінку можна встановити два кулера, на верхню стінку також два, і один кулер на нижню панель. Для комфортного кріплення кулерів в комплекті з корпусом передбачені 16 амортизаторів з гуми і 12 гвинтів. Тільки для нижнього вентилятора в корпусі передбачений дрібнопористий капронову фільтр, який захищає як кулер блоку живлення, так і додатковий кулер нижній панелі. Сам же фільтр можна вийняти - це довга рамка, виконана з пластика.
Як заявив виробник, в корпусі передбачено 10 вентиляційних отворів, а ми нарахували всього вісім. Після довгих пошуків ми таки знайшли два відсутніх кріплення для кулерів, які знайшлися на стінці лотка для жорстких дисків, яка виходить всередину корпусу. У ці кріплення можна встановити два 120 міліметрових кулера, але чи доцільно це, і наскільки буде ефективно?
З огляду на опуклість бічної стінки, якщо відмовитися від бокового кулера, можна встановлювати системи охолодження для процесора висотою вище 177 мм, якщо ж від додаткового кулера не відмовлятися - то до 177 мм відповідно. Також можлива установкаводяних систем охолодження, для яких є чотири отвори з гумовими прокладками в задній стінці.

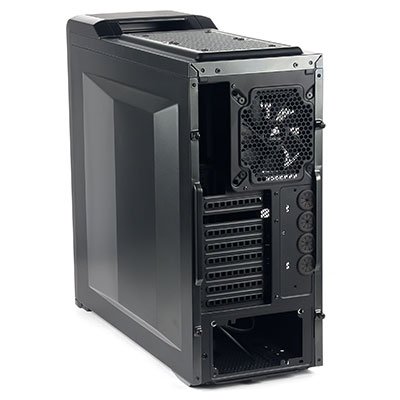

Також варто згадати отвори в заглушках слотів для карт розширення в задній стінці, які також є своєрідним елементом системи охолодження.
З істотних мінусів - відсутній на верхній стінці фільтр, який крім захисту від пилу забезпечив би також захист від падіння всередину системного блоку дрібних предметів.
Збірка корпусуCorsair Carbide 400R
За допомогою гвинтів з накатними головками кріпляться бічні знімні панелі корпусу. Встановлювати і знімати бічні панелі зручно, за рахунок їх конструкції орного типу, яка набагато зручніше використовуваної в бюджетних корпусах конструкції зсувного типу.
Чотири отвори, закриті гумовими ущільнювачами, передбачені для прокладки шлейфів і кабелів, які можна прокласти за материнською платою. Однак розташовані ці отвори досить зручно, тому для зручної прокладки потрібні кабелі достатньої довжини.
Біля блоку живлення є ще один отвір, через яке можна прокласти дроти від материнської плати до портів і кнопок, розташованих на лицьовій панелі.
Для кріплення все тих же кабелів, в комплект поставки корпусу входять самоклеючі затискачі (два), а також нейлонові стяжки (три). Стяжки можна протягнути в вушка, наявні на підкладці.
Вже є встановлені чотири стійки для материнських плат ATX, а ще чотири є в комплекті. Деякі стійки потрібно переставити, якщо ви захочете використовувати материнські плати іншого формату. На задній панелі є вісім багаторазових заглушок, які закривають карти розширення. А ось заглушки для портів виведення введення на задній панелі немає.
Гвинтами з накатної головкою кріпляться карти розширення. А для зручності роботи з викруткою навпаки є кромка.
Знімати і встановлювати процесорний вентилятор можна завдяки досить великому вікна в материнській платі.
Монолітні коннектори з екранованими кабелями достатньої довжини, щоб прокласти їх за підкладкою, передбачені для підключення фронтальних роз'ємів.
Для з'єднання портів передньої панелі USB 3.0 з материнською платою, передбачені кабелі з 19 контактним коннектором на кінці. З огляду на той факт, що на нинішніх материнських платах в основному передбачені внутрішні порти USB 2.0, а порти підключення USB 3.0 в основному зовнішні, то виробник передбачив перехідник з зовнішнього USB 3.0 на внутрішній USB 2.0. Швидкість передачі даних відповідно знизиться до стандарту USB 2.0.
На лівій стінці кріплення оптичних приводів, для безгвинтового кріплення самого приводу передбачені засувки, які надійно утримують його на передбаченому місці. Для додаткового кріплення приводу, на правій стороні передбачені отвори для кріплення парою гвинтів. Всі чотири відсіки, передбачені для пристроїв стандарту 5,25 дюйма, зсередини позбавлені заглушок.
Блок живлення можна встановлювати кулером як вниз, так і вгору. Порядок установки материнської плати і блоку живлення не має значення, БП можна встановлювати як до, так і після матплата. За допомогою гвинтів він кріпиться до задньої панелі. У нижній частині шасі присутні виступи з гумовими прокладками, які піднімають блок живлення над дном корпусу, що полегшує його монтаж, а також покращує його охолодження.
Для встановлення жорстких дисківSSD/HDDПередбачені санчата, виконані з пластика. До цих санчатах за допомогою гвинтів знизу кріпляться жорсткі диски стандарту 2,5 дюйма, а ось диски стандарту 3,5 дюйма кріпляться оснащеними гумовими прокладками штифтами.
З лівого боку ці санчата з встановленим жорстким диском встановлюються в кошик, з правого боку за рахунок цього залишається досить простору для використання як Г-образнихSATA кабелів, так і прямих.
Краї корпусу згладжені, за рахунок чого ймовірність порізати руки при складанні зведена до мінімуму.
Для прискорення збірки корпусу, все гвинти і кріплення розкладені по пакетах.
Тестування системи охолодження корпусу Corsair Carbide 400R
На цьому етапі тестування ми по максимуму навантажуємо різні компоненти системи, а як всім відомо, при максимальному навантаженні - максимальне тепловиділення. У цьому розділі ми оцінимо, наскільки добре зі своїми обов'язками справляється система охолодження представленого корпусу.
Незважаючи на те, що результати системи охолодження даного корпусу не ідеальні, вони все ж знаходиться на середньому рівні. У нашому випадку цілком звична температура графічного процесора на рівні 70 градусів, а ось низька температура жорсткого диска - це, безсумнівно, плюс. Такий результат був показаний в обох випадках, як при харчуванні кольорів від 5 вольт, так і при харчуванні кольорів від 12 вольт. Такий результат дозволяє використовувати кілька дисків в масиві, а також використання досить теплих платформ для геймерів.
Рівень шуму і вібрації корпусу Corsair Carbide 400R
Під час тестування рівня шуму ми використовуємо шумомір ВШВ-003-М3. Тест проводиться в звукоізольованій кімнаті з усіма вимкненими електроприладами. Стандартний рівень шуму в кімнаті дорівнює 20 дБА.
За допомогою автономного керованого перетворювача ми можемо регулювати напругу, що подається на кулери.
У цьому тесті ми симулюючи розташування системного блоку на столі, на відстані 30 сантиметрів від голови користувача.
Результати рівня шуму, видаваного корпусом при роботі, змінюються в дуже широкому діапазоні, в залежності від напруги на кулери. Навіть з огляду на настільне розташування системного блоку при зниженій напрузі кольорів рівень шуму на дуже низькому рівні, при достатньому видаленні від корпусу цей шум ледь помітний. При стандартній напрузі кольорів в 12 вольт, рівень шуму становить 40 дБА, а це вже межа комфортного діапазону роботи. При переміщенні корпусу на підлогу, рівень шуму знижується до 32 дБА.
Загалом, штатна система охолодження корпусу працює дуже добре, з точки зору акустичного комфорту. Але при цьому не варто забувати один дуже важливий момент. Так як на передній панелі присутня кнопка включення / відключення підсвічування вентиляторів, то відповідно вони підключаються до материнської плати за допомогою інтегрованого контролера. Це в свою чергу дозволяє змінювати швидкість обертання кулерів, підключивши їх до материнської плати замість підсвічування. Другий варіант - подати знижене харчування на сам роз'єм живлення контролера. Для найпростішого випадку можна виготовити перехідник з двох конекторів, які з'єднані проводом.
Споживчі якості Corsair Carbide 400R
Як підсумок, ми можемо стверджувати, що представлений корпус зроблений хоч і на доступному, але в той же час продуманому і якісному шасі. Зазвичай ціна на конкуруючі корпуси такого формату коливається в діапазоні 70-80 доларів. Представлений же корпус, в свою чергу, в США продається за ціною близько 100 доларів. При цьому слід зазначити заслугу розробників, які постаралися поліпшити як дизайн цього корпусу, так і начинку. Нехай це навіть робиться за допомогою дрібних, дешевих дрібничок, на кшталт ніжок, фільтрів, гумових прокладок і втулок.
Також з приводу дизайну слід зазначити, що це один з основних плюсів, який виділяє цей корпус серед інших, і барвисто-яскравих, і просто чорних корпусів. Основною перевагою є його колір, незвичайний, темно-сірий, а також його зовнішній вигляд передньої панелі і якісний пластик. Також приємне враження залишають бічні панелі, які пофарбовані фарбою, з ефектом анодування.
Якщо ж не доводити до розуму систему охолодження корпусу, то результати акустичних тестів залишають дуже двояке враження. З одного боку, навіть в режимі простою шум від корпусу буде досить високим, якщо не регулювати швидкість обертання кулерів. А ось якщо трохи попрацювати з системою охолодження, то корпус може працювати дуже тихо.
З іншого боку, незрозуміло для кого розроблений цей корпус. Він не підходить не для ентузіастів, не для користувачів, що бажають купити бюджетну модель системного блоку. Але вона може виявитися цікавим варіантом завдяки його зовнішнім виглядом, якістю матеріалів, з яких виготовлений корпус, а також йде в комплекті з ним дрібниць. Ці самі дрібниці полегшують використання і складання цього системного блоку.
Висновки
Отже, ми не будемо називати всі ті категорії користувачів, яким представлений корпус Corsair Carbide 400R підійде, так як простіше назвати всіх тих, кому він не підійде. В першу чергу цей корпус не підійде любителям креативного дизайну, так як наш корпус має більш класичним зовнішнім виглядом. По-друге, він не підійде користувачам, бажаючим зібрати вже зовсім бюджетний комп'ютер, з дешевим корпусом відповідно.
Плюси цього корпусу:
- відключається підсвічування кольорів, досить незвичайного кольору;
- перехідник з USB 3.0 на внутрішні роз'єми материнської плати USB 2.0;
- досить продумана конструкція корпусу.
Мінуси цього корпусу:
- невелика кількість портів USB;
- порти eSATA відсутні на передній панелі.
З цього приводу зауважимо, що установка додаткових коннекторів на ціну вплинули слабо, а кабелі для зовнішніх HDD / SSD були б приємним плюсом цього корпусу.
