Cooler Master V10

Відома багатьом компанія Cooler Master завжди радує своїх шанувальників випуском нової та цікавої продукцією, будь то суперкулер або бюджетний варіант.

Сьогодні я хотів би звернути вашу увагу на кулер вихід якого морив багатьох оверклокерів. Всі сиділи і чекали коли ж з'явиться обіцяна БОМБА!

І в січні 2009 року, коли чекання припинилося ... Його випустили !!! Він з'явився в продажу !!! Йтиметься про Cooler Master V10. О так-а, саме про нього!

Отже почнемо-с!

Припустимо що ми не знаємо як виглядає і яких розмірів Cooler Master V10.

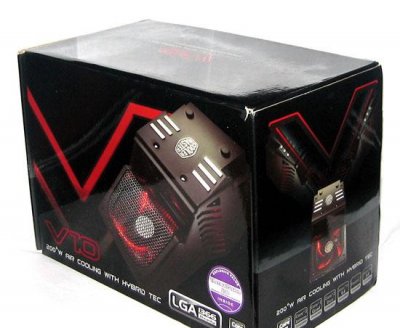

В руках у нас коробка дуже значних розмірів. Відразу можна зробити висновок що в коробці або "монстр" або щось середнє з купою непотрібних железячек.

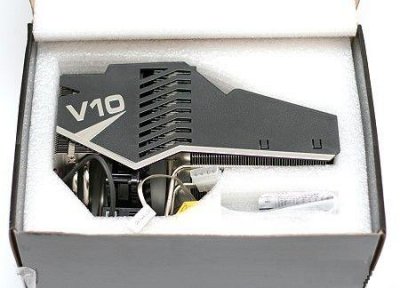

Як бачимо коробка неспроста значних розмірів. На м'якій подушці лежить щось ... Ще раз перечитаємо написи на коробці, написано Cooler Master V10. Тепер починаємо розуміти що дана істота дійсно кулер Cooler Master V10 і він виглядає зовсім не так як ми звикли.

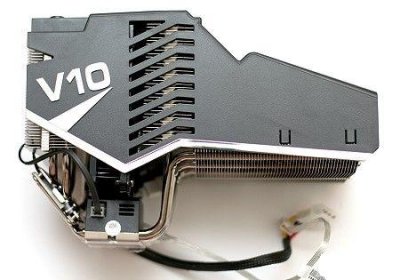

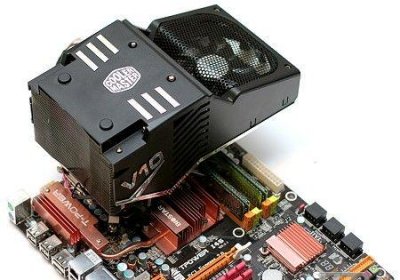

Дістанемо це дітище Cooler Master і покрутивши в руках. Моментально відчувається вага кулера, це небагато-немало 1200 грамів. Плюс до ваги відразу парканом габаритні розміри 130/161/237 мм, і з надією подивимося на свій корпус, а в голові буде крутиться думка: "Аби вліз!".

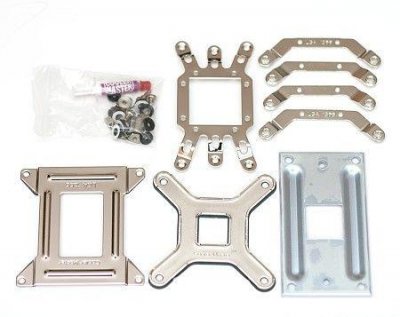

Виробники не стали скупитися і також забезпечили кулер комплектами всіляких кріплень під різні платформи і термопастой і іншим мануалом. До речі, на всіх кріпленнях є маркування, по якій можна визначити для якої платформи кріплення.

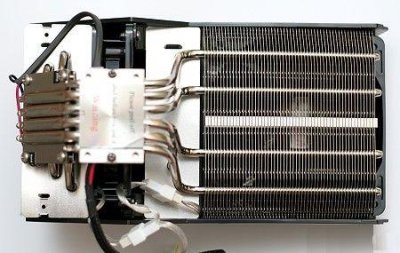

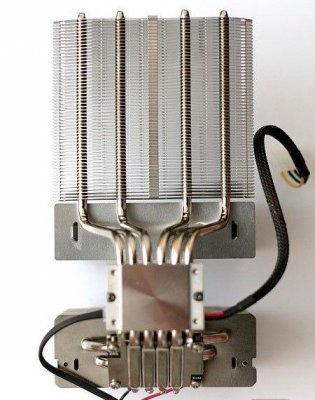

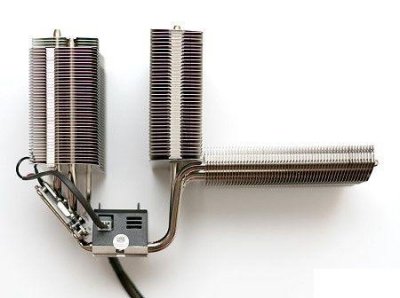

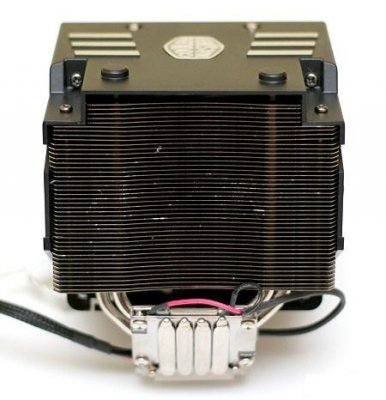

Тепер поговоримо про самому кулері і його конструкції. Оскільки кулер лежить в коробці вже зібраний, знімемо з нього кожух і вентилятори щоб розгледіти радіатор.

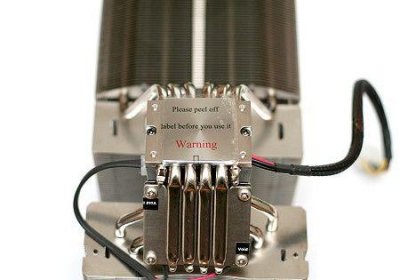

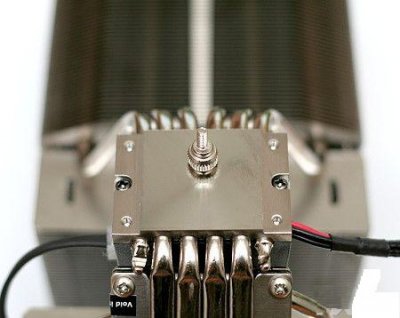

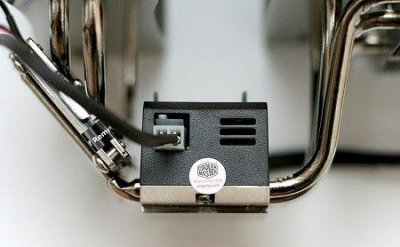

Багато хто вже встиг звернути увагу на чорну коробочку зверху підстави. Що це? А це керуючий елемент модуля Пельтьє. Хм ... Що за модуль Пельтьє, і де він? Це "родзинка" цього кулера. Пам'ятайте чотири теплові трубки які йдуть на фронтальний радіатор і контактують з мідною пластиною. Так ось, на цій пластині знаходиться модуль Пельтьє.

Варто зауважити, що мало хто знає, що таке модуль Пельтьє. Тому щоб уникнути перекопування гугла, я спробую коротко розповісти, що таке модуль Пельтьє або ще його називають елемент Пельтьє.

Якщо зазирнути в википедию, то можна прочитати що, в основі роботи елементів Пельтьє лежить контакт двох струмопровідних матеріалів з різними рівнями енергії електронів в зоні провідності. При протіканні струму через контакт таких матеріалів, електрон повинен придбати енергію, щоб перейти в більш високоенергетичну зону провідності іншого напівпровідника. При поглинанні цієї енергії відбувається охолодження місця контакту напівпровідників. При протіканні струму в зворотному напрямку відбувається нагрівання місця контакту напівпровідників, додатково до звичайного тепловому ефекту.

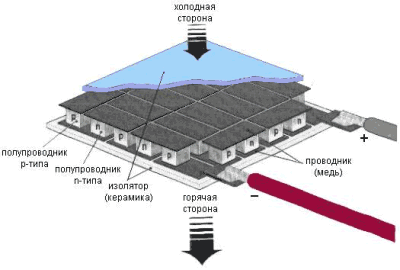

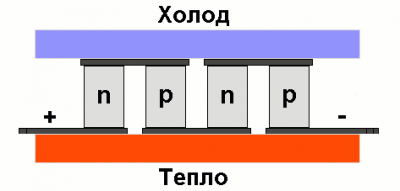

Простіше кажучи, елемент Пельтьє складається з двох керамічних пластинок, між якими попарно з'єднані напівпровідникові паралелепіпеди (n-типу і p-типу). Електричний струм протікає послідовно через всі паралелепіпеди. Залежно від напрямку струму верхні контакти охолоджуються, а нижні нагріваються, або навпаки. Таким чином електричний струм переносить тепло з одного боку елемента Пельтьє на протилежну і створює різницю температур. Тобто елемент Пельтьє охолоджує трубки які проходять внизу, і нагріває ті трубки які пронизують фронтальний радіатор. Служить як-би передавачем тепла від одних трубок до інших, але більш ефективно!

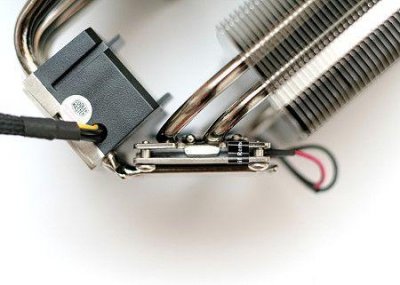

Повернемося до чорної коробочці на підставі. Це керуючий елемент модуля Пельтьє він складається з мікросхеми і термодатчика. Його функції полягають в регулюванні потужності модуля Пельтьє в залежності від температури каменю.

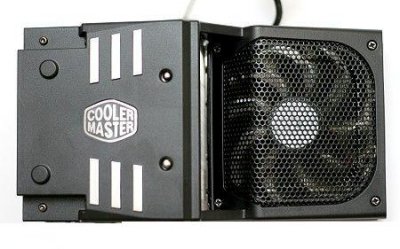

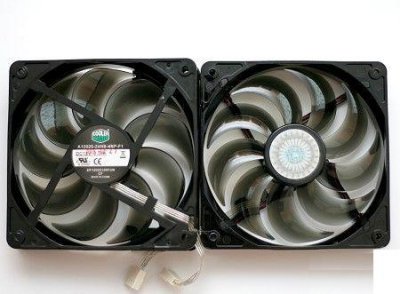

Тепер звернемо свій погляд на вентилятори, які продувають радіатори. Це однакові 120 міліметрові вентилятори з вигнутими лопатями, в основі роботи яких лежить підшипник ковзання. Контактний роз'єм вентиляторів з'єднаний в один четирехпіновий. Завдяки якому, можна буде регулювати швидкість обертання вентиляторів засобами материнської плати. Рівень шуму такого вентилятора на мінімальних обертах не перевищуватиме 17 дБ. На максимальних обертах вентилятори буде чутно, але треба зауважити, що швидкість обертання їх буде близько 2400 об / хв. Один вентилятор встановлюється між двома вертикальними радіаторами, а другий над горизонтальним радіатором. Другий вентилятор до речі продуватиме не тільки горизонтальний радіатор а й обдувати частина материнської плати.

Що можна сказати про основі кулера. Воно покрито плівкою для ібзежанія появи подряпин під час транспортування. Знявши плівку бачимо що підстава відполіроване до дзеркального вигляду. Що не може радувати

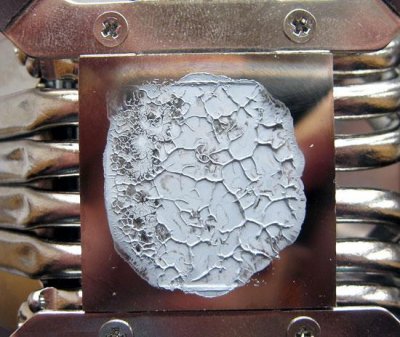

Відбиток термопасти відповідно виходить бездоганний

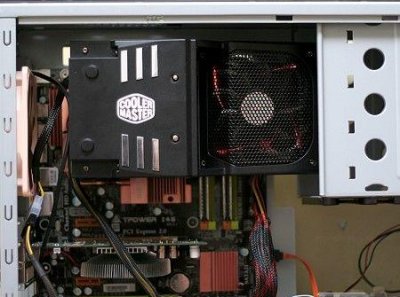

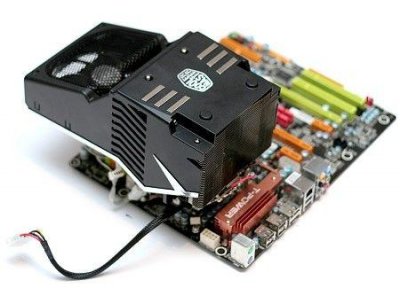

Під завісу огляду хочу привести приклад як буде виглядати кулер встановленим.

Що можна сказати в завершенні ??? З одного боку розміри і вартість, з іншого продуктивність і тиша. Якщо вірити стороннім тестувальникам то продуктивність кулера запалить іскру в очах досвідчених оверклокерів. А любителі тиші нарешті перестануть чути неприємне дзижчання, і помітять що у них виявляється є ще й інші кулера :).

Одне помітно відразу що над Cooler Master V10 довго і наполегливо працювали, застосовуючи при цьому нові ідеї та технології. Всі деталі виконують свої функції, немає нічого зайвого. Наприклад кожух який одягається на кулер служить одночасно і поглинач шуму, і не дає розсіюється повітряному потоку створюваним вентилятором, змушуючи його повністю пробігати через радіатор. Що сказати, Cooler Master V10 справжні твір мистецтва!
