Вертолет от Zalman

«Корпус как корпус, мне главное чтоб там железки стояли продвинутые!» Это высказывание я слышал от большого количества людей. Не скрою и сам раньше таким был. По мере изучения железа и их свойств, я столкнулся с такими трудностями как: недостаточно места и железо задыхается в душном корпусе. И тут начинается: монтирование вентиляторов на корпус, открытая крышка летом, уменьшение разгона и прочее… Сразу вспоминаешь день покупки корпуса и злость на себя что отнесся к корпусу как к украшению.

Человек читающий этот обзор должен понимать зачем ему нужен хороший корпус, попробую описать все достоинства корпуса от южнокорейской компании ZALMAN. Если посмотреть на производителя то сразу бросается в глаза что компания ZALMAN производит не только корпуса, но и все возможные системы охлаждения начиная от процессора и до оперативной памяти. Их продукция пользуется популярностью, так что можно сделать вывод что ZALMAN имеет толк в охлаждении и вентиляции.

Итак начнем-с. Корпус носит название ZALMAN GS1000. Название ничего не говорит, поэтому взглянем на коробку.

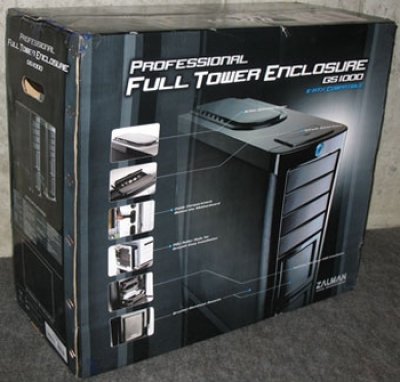

Коробка большая и красивая, но обвертка может быть обманчива.

Заглянув внутрь можно обнаружить огромный корпус и комплектующие.

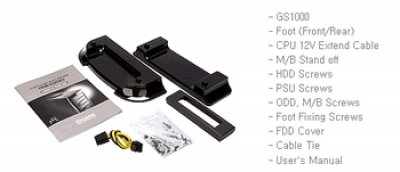

Комплектующих немного, есть инструкция, переходник питания для процессора и разные планки крепления.

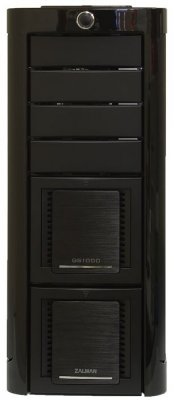

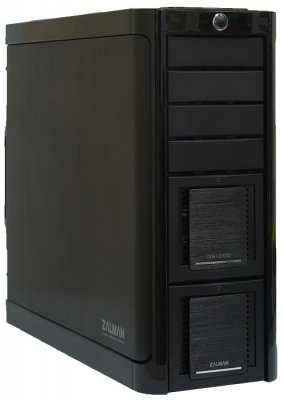

Сам корпус огромный, типоразмера Full Tower. Кстати существует два варианта расцветки черный, и черно-серый (титановый).

На первый взгляд корпус классического вида, но если присмотреться то углы закруглены, что придает некоторую изящность форм. А сочетание стали, пластика и алюминия придает дизайну привлекательный вид.



Боковые стенки изготовлены из алюминия в виде линейной текстуры, на вид они матовые. Из стали сделано основание корпуса, а верхняя панель и обводы передней из глянцевого пластика.

Отсутствие прозрачного окна сбоку и расположения кнопки включения (в самой верхней части передней панели) предполагает расположения корпуса на полу. К сожалению многих кнопка Reset отсутствует.

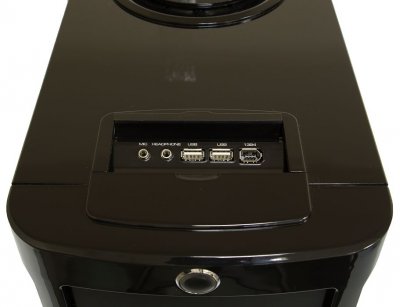

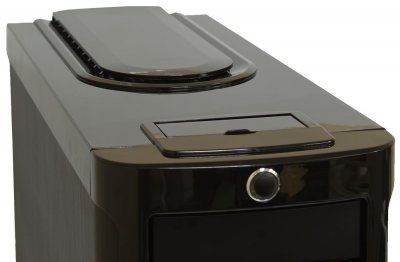

Находящиеся по обычаю на передней панели разъемы переехали на верхнюю панель, где их без надобности можно закрыть выдвижной крышкой. Это лишний раз наталкивает на мысль о напольном расположении корпуса. Набор разъемов как и во многих других корпусах, это два аудио порта, два USB и один IEEE 1394. Расстояние между USB портами небольшое что приведет к невозможности подключения двух широких устройств.

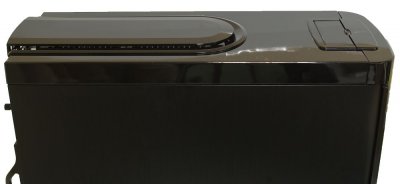

По предыдущим фотографиям многие заметили наличие на верхней панели в задней части какую-то надстройку. Как выяснилось, под ним прячутся два 120 мм вентилятора для выкачивания горячего воздуха.

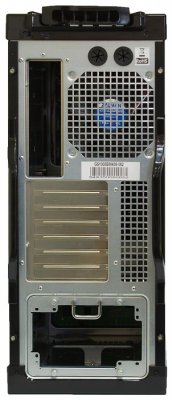

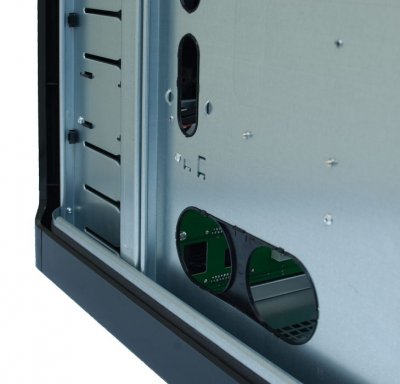

Развернув корпус к себе «спиной» видим что внешний вид задней панели не стандартная. Как «модно» сейчас в современных корпусах блок питания находится внизу, что привело к перемещению материнской платы и слотов расширения вверх. На заднее панели также присутствует еще один 120 мм вентилятор производства ZALMAN, вентиляционные отверстия верхней надстройки и два прорезиненных отверстия. Последние сделали для шлангов к внешнему радиатору водяного охлаждения. Не все этим пользуются, но некоторые обрадуются их наличию. Для удобства сборки-разборки разработчики снабдили боковые стенки большими задними ручками и винтами с большой шляпкой, которые можно закручивать руками без помощи отвертки.

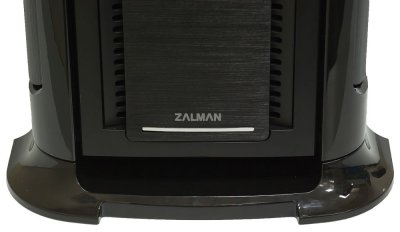

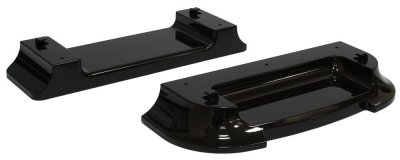

Вот мы и подошли к ножкам корпуса. Необычные на первый взгляд ножки, точнее – подставки изготовлены из пластика и вроде бы можно обойтись и без них.

Но два незамысловатых куска пластика выполняют две немаловажные функции. Во первых – на них корпус более устойчив, а во вторых открывается доступ воздуха к вентиляционным отверстиям на дне корпуса. Какие занимают большую его часть.

Устанавливать подставки неудобно, да и набок корпус не положишь, зато корпус можно будет поднять за них и на вид смотрятся симпатично

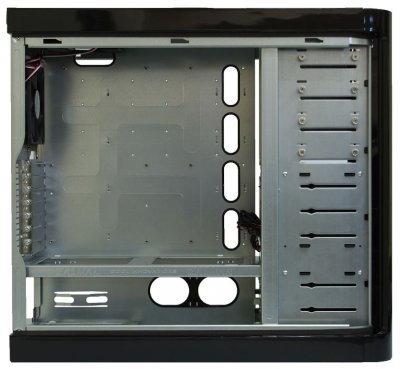

Перейдем теперь к внутренностям. Шасси как упоминалось ранее из стали, и выглядит надежно. Для избегания повышенного травматизма при сборке, все острые края закруглены. Крепление материнской платы не изменилось, устанавливается на столбики и прикручивается винтами. Места для нее отвели более чем достаточно. А вот крепление устройств в пятидюймовые отсеки порадовали винтами с большими шляпками.

Разработчики предусмотрели такие  мелочи как прокладка проводов под материнской платой. Места для них отвели не много, но достаточно чтобы спрятать все провода и шлейфы.

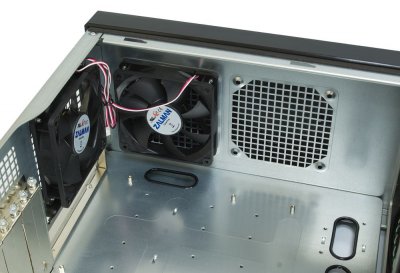

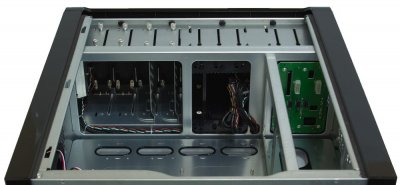

Как видно по фотографии в верхней части корпуса действительно можно поставить три 120 мм вентилятора, но к сожалению их оказалось всего два и одно свободное место. Видимо разработчики посчитали дать покупателю выбор в необходимости третьего кулера. Два «пропеллера» которые есть в наличии имеют 3-х контактный разъем подключения, это не совсем удобно учитывая что на большинстве материнских плат такой разъем один вверху. Остальные придется тянуть через весь корпус нарушая идиллию спрятанных проводов.

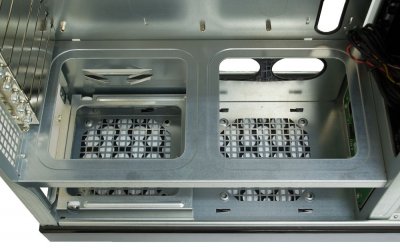

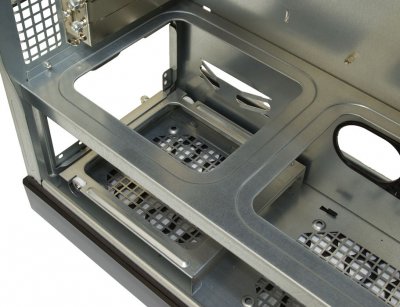

Теперь о нижней части корпуса. Рассмотрев ее видим два места под 120 мм вентиляторы. Целесообразность двух мест не совсем понятна. Если один нужен точно, он будет обдувать видеокарту, то второй будет накрыт блоком питания и свое прямое назначение выполнять не будет. Хотя с другой стороны разработчики сделали отверстий под вентиляторы где только можно, давая самым изворотливым умам «пищу» для размышления.

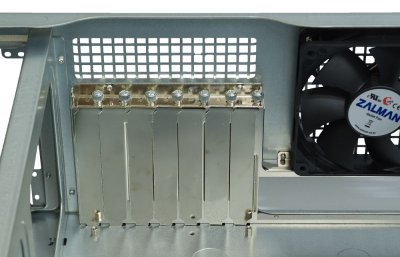

Слоты расширения также крепятся на винтах с большими шляпками. Вот тут производители переборщили, не у всех маленькие и тонкие пальцы. Но отвертку никто не отменял:).

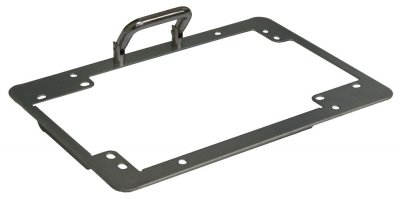

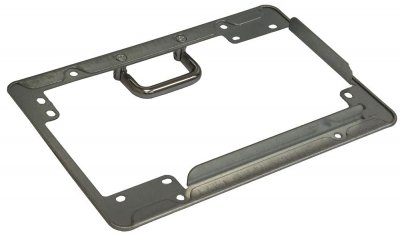

Установка блока питания не должна вызвать трудностей. Сначала к нему крепятся специальные рамки.

По этим рамкам и направляющим пластиковым колесикам блок питания въедет в свое место назначения. После, можно будет привинтить рамку к корпусу винтами (винты как всегда с большой шляпкой).

Обратим свой взор на переднюю панель. Она состоит из трех частей. Верхняя часть отведена под пятидюймовые отсеки, средняя и нижняя под жесткие диски.

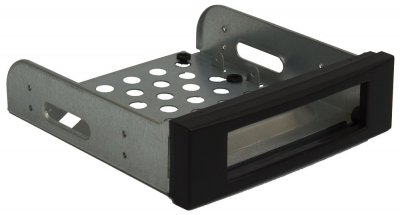

Для внешних 3,5 дюймовых устройств в комплект поставки входят две корзины, к которым можно крепить устройства и сверху и снизу.

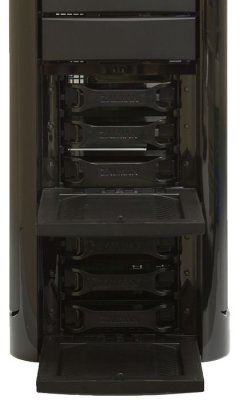

Жесткие диски сидят на салазках, добраться к ним можно путем откидывания вниз крышки на передней панели. Крышек две и за ними прячутся по три винчестера. Удобно с одной стороны, но с другой места для вентилятора не нашлось.

Мудреные на первый взгляд салазки не вызвали трудностей монтажа. Винт крепится к ним четырьмя штырьками, последние сидят на резиновых подкладках, тем самым снижая вибрацию. Чтоб вытянуть винт достаточно сдавить выступы, потянуть на себя и по направляющим диск аккуратно выйдет. Предусмотрели также винтовое крепление салазок к корпусу для длительных перевозок в собранном состоянии.

Самый нижний отсек представляет собой полноценную корзину для SATA дисков

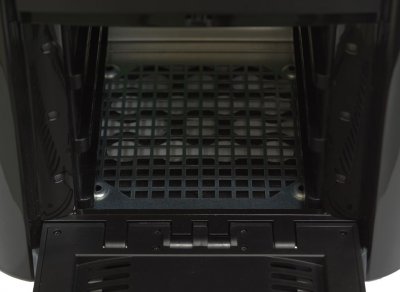

На днище корзины видны вентиляционные отверстия и точки для установки 120 мм вентилятора. Но к сожалению поместить его туда не получилось, мешали направляющие для салазок.

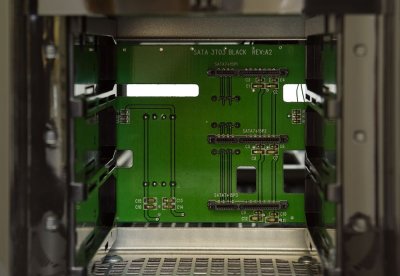

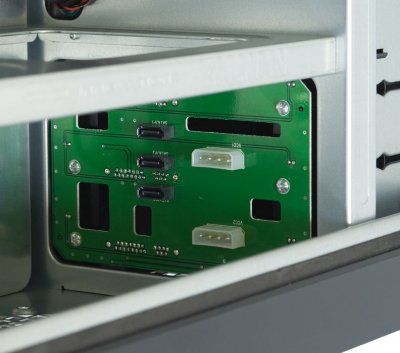

Посмотрев на обратную сторону корзины видим что для питания используются старые и добрые PATA разъемы, причем два на три диска.

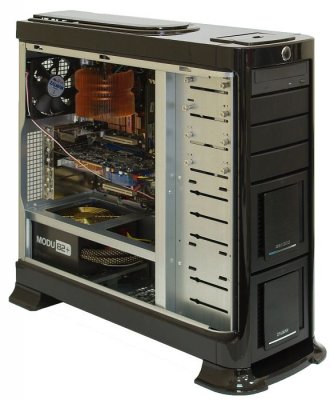

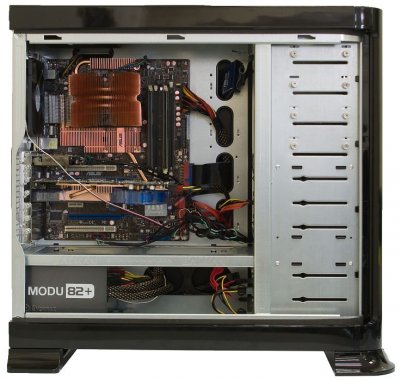

Перед заключением посмотрим на фото в собранном состоянии

Корпус у разработчиков компании ZALMAN получился отличный. Огромное количество внутреннего пространства позволяет собрать мощную игровую установку или двухпроцессорную систему. Для эстетичности все провода прячутся под материнскую плату. Много места для для дисков и вентиляторов. Есть один единственный недостаток, это отсутствие места под вентилятор для винтов. Хотя при наличии большого количества вытяжных вентиляторов можно будет обойтись и без него. Ах да, шум??? Слуховой комфорт у каждого человека разный. Все зависит от того сколько и какие корпусные вентиляторы будут использоваться.
