Какую материнскую плату выбрать: особенности GIGABYTE

Какую материнку выбрать из коллекции GIGABYTE

Уникальные особенности материнских плат GIGABYTE   Функция "333 Onboard Acceleration"

Специально для системных плат нового поколения на базе чипсета Intel Р55 Express компания GIGABYTE - ведущий производитель инновационных системных плат, разработала и внедрила три новых технологических решения, объединив их в комплекс, который получил название «333» Onboard Acceleration.

В состав комплекса «333 Onboard Acceleration» входят три функции - прогрессивная шина USB 3.0, высокоскоростной интерфейс SATA 3.0 (пиковая пропускная способность до 6 Гбит/с) и эффективная система питания 3х USB Power Boost. Далее вкратце мы расскажем о каждой из них.

Шина USB 3.0

Шина USB 3.0 (также известна как SuperSpeed USB) - третье поколение интерфейса USB, который широко применяется для подключения к ПК внешних периферийных устройств. Архитектура USB 3.0 существенно отличается от предшественников, прежде всего тем, что передача данных по шине осуществляется не электрическим, а оптическим методом, что отразилось на конструкции разъёма. Поскольку разъём USB 3.0 также оснащён электрическими контактами, он обратно совместим со стандартами USB 2.0 и USB 1.0/1.1.

Главное преимущество USB 3.0 - десятикратное превосходство в скорости перед USB 2.0 (пропускная способность 5 Гбит/с против 480 Мбит/с). Кроме того, USB 3.0 более энергоэффективный и позволяет существенно быстрее определять подключаемые устройства средствами операционной системы. Для сравнения: передача данных объемом 1-Гбайт по шине USB 2.0 происходит за 33 с, а по шине USB 3.0 - всего за 3,3 с. Первыми доступными на рынке платами для настольных ПК, в которых реализована поддержка шины USB 3.0 (контроллер компании NEC) стали новые модели системных плат GIGABYTE Р55А-серии (чуть позднее эта шина появится и в других продуктах).

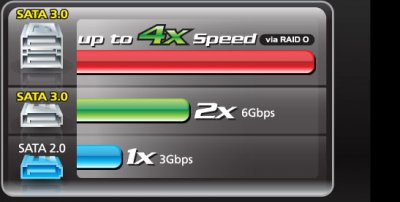

Интерфейс SATA 3.0

Официальное название третьего поколения интерфейса Serial ATA - SATA 6Gbps (пиковая пропускная способность до 6 Гбит/с). Интерфейс SATA3 на системных платах GIGABYTE реализован средствами контроллера Marvell 88SE9128 (четыре SATA-порта, возможность создания RAID-массивов). В настоящее время интерфейс SATA 3 наиболее востребован в составе ПК оснащенного быстрыми твердотельными SSD-накопителями. Преимущество в скорости интерфейса SATA 3 заметнее всего проявляется на примере дисковых массивов уровня RAID 0 (пропускная способность до 12 Гбит/с).

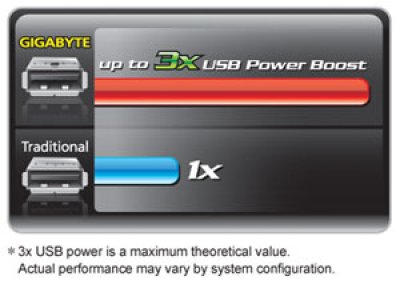

Функция 3х USB Power Boost

Ещё одна уникальная особенность плат GIGABYTE - энергоэффективная схема питания портов USB. Сила тока для типового USB 2.0-порта составляет 500 мА, иногда этого явно недостаточно. Чтобы обеспечить полноценное функционирование внешних энергоемких USB-устройств, в ряде случаев их приходится подключать сразу к двум USB-портам через разветвитель.

Для системных плат GIGABYTE Р55А-серии такой проблемы не существует. Электрическая мощность каждого USB-порта троекратно увеличена (величина силы тока возросла до 1500 мА), а значит, Y-образные разветвители больше не понадобятся. Кроме того, на платах GIGABYTE Р55А-серии увеличена до 1500 мА сила тока для eSATA-портов, а порты USB 3.0 рассчитаны на силу тока 2700 мА (штатное значение - 900 мА). Все USB-порты повышенной мощности оснащены предохранителями, которые моментально срабатывают в случае перегрузки.

Благодаря возросшей энергоэффективности портов появилась возможность подключать к ПК энергоемкие USB-устройства (например, внешние оптические накопители), работая без проблем с любыми медиа носителями. В отличие от системных плат GIGABYTE Р55А-серии прочим изделиям такая возможность недоступна. При этом следует понимать, что повышение мощности не скажется на времени зарядки устройств, подключенных к USB-портам: оно не изменится.

24-фазный VRM-модуль

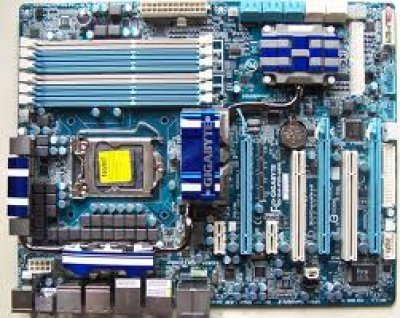

Выпустив системную плату GA-P55A-UD6, компания GIGABYTE совершила прорыв в технологиях, став первым производителем, реализовавшим в серийных продуктах 24-фазный модуль регулировки напряжения питания ЦП (VRM-модуль). По сравнению с типовыми преобразователями, фирменный 24-фазный VRM-модуль обеспечивает более высокий уровень стабильности и эффективности электропитания ЦП и меньше нагревается.

Как оценить преимущество этой новинки, ведь и без неё системные платы работают вполне нормально?! Действительно, рядовой пользователь разницы может и не заметить. А вот энтузиасты разгона, владельцы ПК оснащенного системой водяного охлаждения, несомненно, оценят новый 24-фазный VRM-модуль по достоинству. Однако, по-порядку обо всем.

Оптимальная мощность и минимальный нагрев

Дополнительные фазы позволяют сгладить переходную характеристику VRM-модуля. Попробуем объяснить значение этого технического термина обычными словами. Продолжительное время переходной характеристики системной платы может стать причиной двух проблем. Первая - нестабильное питание ЦП по причине пульсации напряжения (как следствие нестабильность всей системы). Но это сущий пустяк в сравнении с другой потенциальной проблемой - значительно опаснее превышение допустимого напряжения.

Благодаря фирменному 24-фазному VRM-модулю эти проблемы перестают быть актуальными. Модуль GIGABYTE обладает очень высокой скоростью реагирования, обеспечивая качественное питание ЦП без пульсаций. Напряжение близко к идеальному, поскольку требования GIGABYTE даже более жёсткие, чем рекомендованные в спецификациях компании Intel.

Следует понимать, что большое количество фаз питания это ещё не всё. Ключевую роль приобретает комплекс технологий. Именно поэтому в системных платах GIGABYTE особая роль отведена технологии Ultra Durable™ 3 - идеальный подбор компонентов и схемотехнических решений, которые обеспечивают стабильную работу VRM-модуля и устойчивость системы в целом.

Высокоэффективные ферритовые дроссели, полевые транзисторы с низким сопротивлением в открытом состоянии и высококачественные японские конденсаторы с твёрдым электролитом на платах GIGABYTE Р55-серии.

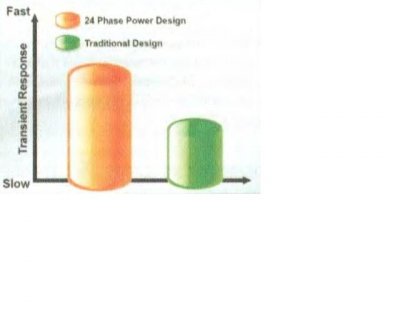

Как видно на диаграмме, переходная характеристика 24-фазного VRM-модуля гораздо выше, чем у типового решения.

Стабильное напряжение без пульсаций - это только одно преимущество 24-фазного VRM-модуля. Другое, не менее важное - значительно меньший нагрев системной платы при работе. На первый взгляд это не вполне очевидно, а значит, требует объяснений.

Чем меньше компонентов отвечает за питание ЦП (и прочих узлов системной платы), тем выше на них нагрузка. Проще говоря, им приходится справляться с той же работой, которую выполняет значительное число компонентов в составе 24-фазного VRM-модуля (их рабочая температура существенно меньше). Это особенно важно для систем с водяным охлаждением, так как для участков платы вокруг ЦП оно неэффективно (распределение температуры приведено на иллюстрации).

Собрав персональный компьютер на базе системной платы GIGABYTE с 24-фазным VRM-модулем, вы непременно заметите, насколько меньше она нагревается, даже если применяется водяное охлаждение. Поскольку тепло распределяется равномерно на большее число компонентов, ни один из них не нагружен так сильно, как на типовых платах (температура всей платы существенно ниже). Если установить на ЦП систему охлаждения в составе качественного радиатора и вентилятора охлаждение будет ещё эффективнее.

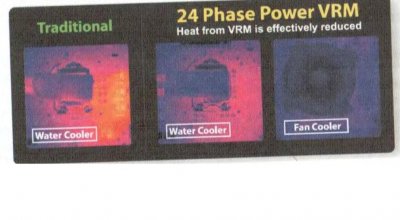

Слева - фрагмент платы GA-P55-UD6 с водяным охлаждением ЦП, справа - типовая система (радиатор + вентилятор). Вентилятор способствует дополнительному охлаждению зоны VRM.

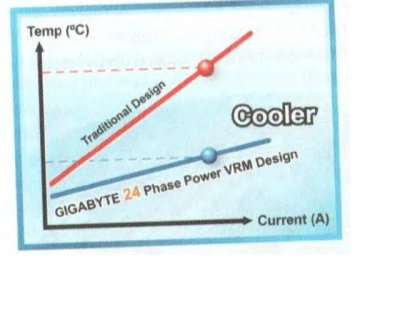

Упрощённый график, показывающий разницу температурных режимов между типовой системной платы и платой GIGABYTE оснащенной 24-фазным VRM-модулем. При высокой нагрузке плата GIGABYTE нагревается значительно меньше, чем типовая.

Итак, подведем итоги: 24-фазная схема регулировки напряжения не только обеспечивает более стабильное питание ЦП, но и способствует меньшему нагреву системной платы даже при работе в сложных условиях. Именно поэтому плата GIGABYTE GA-P55A-UD6 - идеальный выбор для любителей разгона и компьютерных энтузиастов.

Функция Smart ТРМ

С тех пор, как компания GIGABYTE представила первые изделия с ТРМ-модулем (Trusted Platform Module), данная технология стала весьма востребованной на рынке системных плат для настольных ПК. Модуль ТРМ - это небольшая микросхема распаянная на системной плате, которая выполняет аппаратное шифрование данных чрезвычайно надёжными 2048-разрядными ключами. Новое решение GIGABYTE Smart ТРМ выгодно отличает возможность организовать взаимодействие между ПК и терминалом мобильной связи средствами протокола Bluetooth.

Вы спросите, что общего у микросхемы для шифрования, Bluetooth и сотовым телефоном? Всё просто. Компания GIGABYTE разработала способ хранения ключа шифрования в сотовом телефоне, доступ которого к микросхеме ТРМ выполняется по протоколу Bluetooth. Как только вы отходите от компьютера, забрав с собой телефон, система автоматически блокируется.

Главное преимущество такого решения - надежная защита личных данных на ПК в ваше отсутствие. Для этого в системе без особого труда настраивается папка PSD (Personal Secure Drive - персональный зашифрованный накопитель), которая становится невидимой сразу же при обрыве связи между вашим сотовым телефоном и ТРМ-модулем. Это надёжный способ хранения конфиденциальной информации, поскольку только авторизованный пользователь знает о ее существовании и имеет доступ к ПК.

Ключ шифрования можно хранить и на USB-накопителе, однако в этом случае его необходимо подключать всякий раз, когда потребуется доступ к ПК и персональным данным. Забыть USB-брелок в компьютере легче, чем забыть взять свой телефон. Однако, в качестве резервного хранилища (например, на случай утери телефона) он подходит как нельзя лучше. Следует иметь в виду, что для взаимодействия Smart ТРМ с сотовым телефоном потребуется Bluetooth-адаптер стороннего производителя.

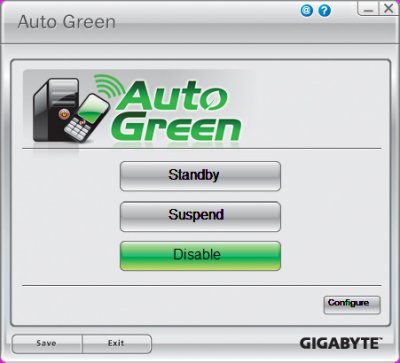

Функция AutoGreen

Как и Smart ТРМ, функция AutoGreen работает по протоколу Bluetooth. Она также отслеживает связь между мобильным телефоном и ПК, и, как только пользователь удаляется от ПК, автоматически переводит его в один из двух доступных режимов энергосбережения. В приложении AutoGreen можно выбрать либо режим Suspend, при котором все данные сохраняются в системном ОЗУ, после чего ПК переводится в состояние покоя (режим Hibernation), либо в ждущий режим Standby, когда все некритические компоненты системы отключаются, однако компьютер в режим Hibernation не переходит.

Для успешной работы AutoGreen подойдет большинство имеющихся в продаже Bluetooth-адаптеров. Эта функция никак не связана с защитой персональных данных, она предназначена для быстрого автоматического перевода системы в энергосберегающий режим.

Технология Smart Dual LAN

Технология GIGABYTE Smart Dual LAN - это две самостоятельные функции: объединение двух независимых сетевых соединений в одно с удвоенной пропускной способностью и автоматическое переключение между двумя сетевыми адаптерами при отказе одного из них. В обычных платах пользователю приходится отключать сетевой кабель от одного разъёма и задействовать другой

Системная плата с функцией Smart Dual LAN сама обнаруживает факт сбоя одного из двух сетевых адаптеров и автоматически переключается на второй LAN-адаптер.
Функция объединения (teaming) двух сетевых соединений позволяет при наличии достаточно быстрого коммутатора подключить к сети оба адаптера, тем самым обеспечивая прирост пропускной способности (до 68% от уровня, обеспечиваемого одним адаптером).

Системная плата с функцией Smart Dual LAN автоматически обнаруживает отказ сетевого адаптера и подключает вместо него работоспособный адаптер. В обычных платах пользователь должен сам переключить кабель на работоспособный порт.

Комбинированные порты eSATA / USB

Ещё одна новая особенность плат GIGABYTE Р55-серии - комбинированные порты eSATA/USB. К ним можно подключать как устройства с интерфейсом eSATA, так и USB. Системная плата GA-P55A-UD6 имеет два комбинированных порта (в дополнение к обычному набору портов USB 2.0).

На первый взгляд преимущество таких портов неочевидно. Смысл в том, что соответствующий внешний накопитель, например, твердотельный диск SSD или даже 2,5-дюймовый жёсткий диск eSATA можно обеспечить электропитанием непосредственно от комбинированного порта. В отдельном кабеле питания больше нет необходимости. Следует, однако, помнить, что комбинированные разъёмы обеспечивают такую же мощность, что и обычные порты USB 2.0, поэтому для устройств с высоким энергопотреблением без кабеля питания не обойтись.

Комплекс GIGABYTE Smart 6™
Smart 6™ - это набор из шести утилит, объединённых простым пользовательским интерфейсом. Он включает Smart QuickBoot, Smart QuickBoost, Smart Recovery, Smart DualBIOS™, Smart Recorder и Smart TimeLock.

• Утилита Smart QuickBoot
  Имеет всего две функции - BIOS QuickBoot и OS QuickBoot, которые можно использовать совместно. Если функция BIOS QuickBoot определяет, что последние три раза подряд ПК был загружен успешно, то она отключает некоторые проверки BIOS при включении ПК, тем самым ускоряя загрузку системы.
  Функция OS QuickBoot оперирует двумя состояниями энергосбережения - S3 (Suspend, приостановка) и S4 (режим Hibernation). Благодаря OS QuickBoot можно не только ускорить загрузку системы (при выходе из состояния Suspend,), но и сохранять данные (в режиме Hibernation, при котором вся информация сохраняется не в ОЗУ, как в случае приостановки, а на жёстком диске).
  Основное преимущество в данном случае - быстрая загрузка и экономия энергии в те моменты, когда ПК не используется. Выигрыш становится особенно заметен со временем, когда накапливается количество непредвиденных простоев, при которых ПК не будет работать вхолостую.
• Функция Smart QuickBoost
  Придётся по душе тем, кто хотел бы ускорить свой ПК, но из-за отсутствия опыта опасается прибегать к самостоятельному разгону. Smart QuickBoost предлагает три режима: Fast, Turbo и Twin Turbo, загружающих три уровня разгона системы. Вам нужно лишь нажать кнопку желаемого уровня, а остальное возьмёт на себя утилита.
  Вся прелесть в том, что любая из установок протестирована и гарантированно не влияет на стабильность работы компьютера. Все компоненты системы разгоняются равномерно, поэтому можно не опасаться, что та или иная часть будет разогнана слишком сильно. Во время тестовой фазы требуется перезагрузка ПК, но ради 30%-ного увеличения производительности ЦП один раз можно и подождать.
• Функция Smart Recovery
  Большинство пользователей не слишком хорошо разбираются в вопросах резервного копирования. О нём забывают почти всегда, а вспоминают, когда что-либо предпринимать уже поздно. Владельцам плат GIGABYTE придет на помощь утилита Smart Recovery, которая автоматически отслеживает изменения файлов и в соответствии с настройками делает их «снимки».
  Интерфейс Smart Recovery предельно прост и понятен Smart Recovery не полностью заменяет программы для резервного копирования, это, скорее, усовершенствованная версия системы восстановления Windows, позволяющая возвращать к жизни утраченные файлы. Утилита позволяет назначить объём данных на жёстком диске для резервирования и количество одновременно сохраняемых «снимков» (до 50% и до 60 снимков соответственно). Благодаря Smart Recovery можно обезопасить себя от потери важных документов в случае сбоя.
