Тест-обзор корпуса Chieftec Dragon DX-02B.

Тест-обзор корпуса Chieftec Dragon DX-02B.

Внешний вид и компоновка.

По внешнему виду корпуса Chieftec Dragon DX-02B сразу можно определить его геймерскую направленность – синяя подсветка спереди, сложный рельеф внешних панелей, широкие прорези на левой боковой стенке. Но он не выглядит чересчур перегруженным всякими излишествами, поэтому вполне приглянется и приверженцам скромного дизайна.

Традиционно для продукции Chieftec упаковка выполнена на высоком уровне – хорошего качества картон, красочные изображения, наличие комментариев и краткой спецификации наиболее интересных и важных узлов. Правда, все надписи на английском языке. Сам по себе корпус достаточно большой, а в упаковке кажется еще большим, поэтому на коробке выполнены удобные боковые прорези для захвата рук.

Комплектация DX-02B богатая – кроме крепежей, в нее входят две одноразовые и три многоразовые стяжки для кабелей, спикер для системной платы, интерфейсный SATA-кабель, переходник для установки в 5-дюймовый слот 3,5-дюймовых устройств и размножитель Molex с периферийными разъемами. По-научному он называется «Y-образный разветвитель», а простым языком – «штаны». Руководство предлагается только на английском и немецком языках.

DX-02B является классическим однообъемным корпусом типа Full Tower (устанавливается вертикально на рабочем столе, имеет максимальные габариты). Он имеет единый продольный отсек для HDD/SSD и нижнее расположение блока питания. Накопители устанавливаются снаружи при помощи шести выдвижных контейнеров. Два из них предназначены для установки как 3,5-дюймовых накопителей, так и 2,5-дюймовых, а четыре – только для 3,5-дюймовых.

Для 5-дюймовых устройств предусмотрено четыре слота. Один из них может быть использован для комплектации системы 3,5-дюймовым устройством с выходом на переднюю панель. Для этого в комплекте предусмотрены переходник, упоминавшийся ранее, и заглушка с небольшой прорезью.

DX-02B предназначен для установки материнских плат размером до E-ATX, а общее количество слотов расширения – восемь. Единственный возможный цвет корпуса – классический черный.

Конструкция.

Даже для корпусов типа Full Tower DX-02B имеет довольно внушительные размеры и вес. Боковые панели и элементы шасси выполнены из стального листа толщиной 0,7 мм. Показатель не самый впечатляющий, однако подложки системной платы и штампованный рельеф боковых панелей обеспечивают неплохую жесткость. А внешние пластиковые элементы заметно повышают общую прочность конструкции.

Правая боковая панель полностью сплошная, а левая имеет большую перфорированную область, предназначенную для дополнительного вентилятора. Кроме этого, на ней расположены два небольших окна, которые закрыты прозрачными пластиковыми пластинами. Все панели имеют гладкую, но матовую поверхность, поэтому отпечатки пальцев на них совсем не видны.

Контейнеры для дисков закрываются при помощи небольшой дверцы. Она открывается слева направо и фиксируется при помощи магнитов. К сожалению, конструкция ее петель допускает наличие небольшого люфта в вертикальном направлении. Из-за этого для полного закрытия дверку нужно немного приподнимать. Но в целом, из-за довольно сильных магнитов дверца отлично удерживается даже если она не полностью закрыта. А вот то, что она не имеет фиксации в открытом состоянии, не может не огорчать. Кроме того, в открытом состоянии дверца достаточно сильно выступает за габариты корпуса. Учитывая такую особенность, при размещении компьютера необходимо предусмотреть достаточно места с правой его стороны.

Сами контейнеры спроектированы очень неплохо – подпружиненная защелка поддерживает фронтальную панель, играющую в откинутом состоянии роль рычага, с помощью которого контейнер извлекается наружу. А при установке контейнера эта панель-рычаг досылает его на место. На сайте производителя эта конструкция представлена как «запатентованный запирающий механизм». Безусловно, она не выглядит кривой или хлипкой, однако и оценку «отлично» ей не поставишь – отдельные мелочи портят общее положительное впечатление. Открытие левой рукой находящейся справа защелки приносит определенные трудности, а правой руке сильно мешает дверца, которая не фиксируется в открытом состоянии.

Все элементы управления и разъемы расположены в специальной выемке на верхней панели. На заднем торце выемки размещены два USB-разъема стандарта 2.0 и один USB-разъем стандарта 3.0. Учитывая такое расположение разъемов, все подключенные устройства будут направлены вперед, а не вверх. Там же расположены аудиовыходы и один eSATA-разъем без питания. Шаг установки разъемов очень мал, поэтому одновременно подключить через USB 2.0 два широких устройства невозможно. А при подключении широких устройств с помощью USB З.0 доступ к eSATA может оказаться перекрытым.

Перед выемкой находятся квадратная кнопка с подсветкой Power, кнопка Reset и индикатор дисковой активности. Кнопка Power имеет очень мягкий, но достаточно свободный ход, благодаря которому срабатывания при случайных касаниях сведены к минимуму. Кнопка Reset очень маленькая и к тому же слегка утоплена, поэтому случайные ее нажатия полностью исключены.

Как при напольной, так и при настольной установке все разъемы корпуса будут одинаково доступны, а вот кнопки Power и Reset больше рассчитаны на напольное размещение.

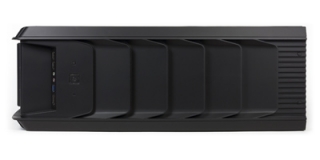

Сама верхняя панель выполнена в виде высокой пластиковой крышки. Под ней находятся внутренние части разъемов и вентиляторы. Ножки корпуса изготовлены из пластика и снабжены демпферами-наклейками из плотной резины.

Система охлаждения.

Штатный комплект DX-02B предусматривает наличие пяти вентиляторов.

Два из них (120 мм, 1000 об/мин, 19 дБА) имеют синюю подсветку и размещены на дверце дискового отсека. Они предназначены для охлаждения жестких накопителей. Фронтальные стенки дисковых контейнеров и промежутки между ними имеют отверстия, благодаря которым обеспечивается подача воздуха не только к корпусам накопителей, а и к платам с электроникой, которые расположены в нижних частях накопителей. Эти вентиляторы подключаются к блоку питания при помощи промежуточного разъема.

Два других вентилятора (200 мм, 1200 об/мин, 30 дБА) размещены под верхней съемной пластиковой крышкой на верхней плоскости шасси. Подсветки они не имеют, а подключение их к блоку питания производится с помощью специальных переключателей, которые позволяют выбрать частоту вращения вентиляторов 600 об/мин или 1200 об/мин. Для каждого вентилятора предусмотрен отдельный переключатель. Они расположены на задней стенке шасси, что очень неудобно, так как переключаются они достаточно туго, а выступы имеют совсем небольшие. Остается только предположить, что пользоваться ими приходится очень редко. Питание на эти переключатели подается при помощи периферийных разъемов Molex (типа «папа-мама»).

Пятый вентилятор (120 мм, 1000 об/мин, 20 дБА) размещен на задней панели и подключается к блоку питания при помощи такого же разъема. Забегая вперед, можно сказать, что еще два разъема Molex будут необходимы для подачи питания к двум верхним жестким дискам. В общем, такой разъем будет самым востребованным при сборке системы – не зря в комплекте присутствует Y-образный разветвитель.

Нельзя не обратить внимания на странность схемы управления вентиляторами, которую выбрали разработчики. Верхние вентиляторы имеют раздельное управление, а фронтальные вообще его не имеют. Разве что можно полностью отключить один из вентиляторов или два одновременно, для чего необходимо снять левую панель и отсоединить разъемы.

Конструкция DX-02B предусматривает возможность установки дополнительных двух вентиляторов – 200-миллиметрового на левую боковую панель и 120- или 140-миллиметрового на днище шасси.

За фронтальными вентиляторами расположены фильтрующие элементы, то есть в систему попадает чистый воздух, но сами вентиляторы от пыли не защищены. Также фильтрующими поролоновыми прокладками защищены места расположения блока питания, опциональный нижний вентилятор и сетчатые заглушки 5-дюймовых слотов лицевой панели.

Посадочное место под опциональный 200-миллиметровый вентилятор, который находится на левой боковой панели, изобилует крупными отверстиями, но фильтрующих вкладышей не имеет. А рассчитывать на заметное избыточное давление воздуха внутри корпуса не имеет смысла. Ведь два вентилятора работают на нагнетание, а три – на выдув. Поэтому через отверстия на левой панели внутрь корпуса пойдут потоки неочищенного воздуха и эффект от фронтальных фильтров практически нивелируется, так как они способны лишь влиять на перемещение пыли во внутреннем пространстве, а не на ее уменьшение.

В верхней части крышки, под которой размещены вентиляторы, имеется несколько наклонных воздуховодов. С одной стороны, они несколько предотвратят попадание пыли внутрь корпуса при выключенном компьютере, а с другой – общая площадь отверстий получается небольшой, что отрицательно сказывается на производительности вентиляторов. Такая же ситуация происходит и с фронтальными вентиляторами – воздух к ним попадает через фигурные волнообразные щели, суммарная площадь которых невелика.

Обслуживать удобно только лишь нижние фильтры. Они представляют собой пластмассовые рамки с плотной капроновой сеткой, которые легко извлекаются снаружи. Фильтры для фронтальных вентиляторов также выполнены легкосъемными, однако крепятся они к корпусам вентиляторов при помощи достаточно тугих защелок, которые не только очень трудно открыть, но еще и существует реальная перспектива их сломать.

Зато вариантов компоновки системы охлаждения для процессора предостаточно. Это связано с достаточно большими расстояниями от крышки шасси до верхних краев системной платы и от левой боковой панели до обложки. Причем выступ в боковой панели, который занимает значительную ее часть, не слишком сократит расстояние от боковой панели до обложки даже при установке дополнительного вентилятора слева. Так же есть возможность установки радиатора системы жидкостного охлаждения, для которого на задней панели имеются две пары отверстий закрытых резиновыми заглушками. Из дополнительных вентиляционных отверстий можно также упомянуть сетчатые заглушки 5-дюймовых слотов на лицевой панели и перфорацию на задней панели и заглушках слотов расширения.

Сборка системного блока.

Боковые панели крепятся к раме корпуса с помощью фирменной системы пазов и выступов. Для снятия панели нужно немного сдвинуть ее назад и вынуть из направляющих. На панели для удобства предусмотрены штатные выступы под захват. Как обычно, кромки рамы корпуса для снижения вероятности повреждения рук загнуты вовнутрь.

Блок питания можно устанавливать как до установки системной платы, так и после, манипулируя вентилятором вверх или вниз. Он крепится винтами к задней стенке, а снизу предусмотрены резиновые амортизационные накладки для снижения уровня вибраций.

Крепление системной платы выполняется традиционно – на шестигранные стойки, выполненные из латуни. Шесть из них уже установлены в корпусе, а дополнительные идут в комплекте. Отверстие для портов ввода/вывода заглушки на задней панели не имеет, а прорези для плат расширения закрыты многоразовыми заглушками, которые закреплены винтами с накатными головками. Подложка имеет большой вырез, который позволяет снимать охладитель процессора без демонтажа системной платы. Причем наличие выреза практически не ухудшило жесткость подложки благодаря ее штампованной поверхности.

Подключение фронтальных разъемов производится при помощи экранированных кабелей с монолитными коннекторами. Длина кабелей вполне достаточна для их прокладки за подложкой. Разъем USB 3.0 подключается к системной плате через внутренний разъем. Кроме того, его кабель снабжен коннектором для подключения платы к разъему USB 2.0 – довольно интересное решение, встретить которое можно не часто. Аудиокабель снабжен разъемами HDAudio и AC97.

Верхняя панель крепится при помощи двух винтов, расположенных в задней ее части. Доступ к ним можно получить после снятия небольших заглушек из резины. После извлечения винтов необходимо немного сдвинуть крышку вперед для освобождения фиксаторов. Полному ее откидыванию мешают пучки кабелей, но так как они закреплены при помощи многоразовой стяжки, освободить их не составит никакого труда.

Заглушки 5-дюймовых слотов на передней панели имеют аккуратные защелки, которые доступны снаружи, а шасси заглушек не имеет. Накопители в слотах закрепляются с левой стороны парами штатных фиксаторов фирменной конструкции. Стоит обратить внимание на то, что крепление накопителей получается не слишком плотным, поэтому большинство сборщиков наверняка предпочтут дополнительно закрепить их справа при помощи винтов.

Для установки 3,5-дюймового устройства с выходом на лицевую сторону необходимо закрепить на устройстве специальные скобы-адаптеры и установить вместо сплошной заглушки заглушку с прорезью. Все необходимые детали имеются в комплекте.

3,5-дюймовые жесткие диски крепятся в контейнерах при помощи небольших пластиковых выступов, которые расположены на боковых стенках контейнеров. Пластик контейнеров достаточно жесткий и фиксируются жесткие диски вполне нормально, однако можно дополнительно закрепить накопители винтами. Можно сказать, что материал контейнеров даже слишком уж жесткий – вставляется накопитель в контейнер довольно легко, а вот извлечь его без использования дополнительных инструментов вряд ли получится.

Два из шести контейнеров имеют вставки, предназначенные для 2,5-дюймовых SSD/HDD. Крепятся накопители в этих контейнерах при помощи винтов, а вставки держатся на уже упоминающихся выступах и могут быть извлечены, если необходимо установить более двух 3,5-дюймовых накопителей. Соответственно, установка 2,5-дюймовых дисков в количестве более двух штук штатными средствами не предусмотрена.

Два верхних слота характеризуются наличием системы быстрого подключения – питающий и интерфейсный разъемы для SATA-накопителей, которые установлены на отдельных платах. А для подключения к источнику питания на обратной стороне каждой платы размещены разъемы Molex. Кроме этого, на платах расположены интерфейсные SATA-разъемы и коннекторы, к которым подключаются фронтальные вентиляторы. Цепи питания имеют дополнительные электролитические конденсаторы.

При открытой дверце можно увидеть яркую наклейку, которая предупреждает о необходимости выключения компьютера перед установкой/извлечением накопителя во избежание его повреждения.

Подбор видеокарт ограничивается моделями с длиной до 340 мм. Это по заявлениям производителя, а в некоторых случаях может быть и меньше, так как им могут мешать разъемы Molex, соединенные с платами быстрого подключения дисков.

В подложке системной платы предусмотрено девять отверстий различных размеров и форм. Они предназначены для прокладки кабелей за подложкой. Шесть из них имеют резиновые заглушки с разрезными лепестками, а остальные – загнутые края. Расстояние между правой боковой панелью и подложкой увеличено за счет штампованного выступа, а провода при укладке закрепляются к специальным ушкам, имеющимся на подложке, с помощью одно- и многоразовых стяжек из комплекта.

Измерение уровня шума.

Уровень шума измерялся с помощью шумомера Октава 110А-Эко в звукоизолированном помещении с постоянным уровнем шума 20 дБА. При измерениях все электроприборы в помещении были отключены. В корпус установлено пять вентиляторов, два из которых подключены к платам при помощи SATA-портов.

При установке регулятора верхних вентиляторов в положение High и питании всех вентиляторов от источника питания 12 В шум от системы охлаждения достигает 40 дБА при традиционном настольном размещении. А при размещении корпуса на полу уровень шума снижается. Такое значение можно оценить как находящееся на уровне немного выше среднего для типичного жилого помещения в светлое время суток. При установке регулятора в положение Low шум от системы охлаждения заметно снижается и его значение можно оценить как находящееся на уровне среднего. А при установке регулятора в положение 0 шум снижается еще сильнее и его значение оценивается как находящееся на уровне заметно ниже среднего.

Нельзя сказать, что DX-02B предназначен для любителей тишины, однако при определенном желании и приложении некоторых усилий вполне возможно собрать на базе данного корпуса довольно тихую систему, особенно если удалить верхние вентиляторы, а задний вентилятор заменить управляемой моделью.

Итоговые впечатления.

Можно однозначно утверждать, что повторить успех своего предшественника Chieftec DX-01 у DX-02 не получится – ничего выдающегося или эксклюзивного ни в конструкции, ни в оформлении у него нет.

К минусам данной модели относится недостаточно технологичная проработка – интересные моменты в конструкции присутствуют, но их практическую реализацию идеальной назвать нельзя. Явные сомнения вызывает распределение между 5-, 3,5- и 2,5-дюймовыми накопителями. 5-дюймовых явно много, а вот 2,5-дюймовых может кому-то и не хватить, особенно при учете того, что из шести посадочных мест для них можно использовать только два. Впрочем, такое замечание можно сделать очень многим корпусам от разных производителей. А вот возможность установки 3,5-дюймового устройства с выходом на лицевую панель является положительным моментом, так как потребность в таких устройствах на сегодняшний день еще сохраняется, а корпусов с возможностью их установки становится все меньше.

Не очень удобным является разделение вентиляторов на управляемые и неуправляемые, так же как и само расположение переключателей скорости их вращения. В то же время двухпозиционная регулировка Low/High является вполне достаточной для большинства случаев, так как плавные регуляторы, например как у модели Chieftec LF-01, в большинстве случаев используются только в положениях Max и Min. Именно в этих положениях скорости вращения вентиляторов отличаются наиболее существенно.

Высказывать какие-либо существенные замечания по поводу комплектации совсем нелогично - DX-02B комплектуется всем, что нужно, и даже сверх того.

Пяти штатных вентиляторов достаточно для практически любой конфигурации системы. Правда, верхние и фронтальные вентиляторы в значительной мере прикрыты воздуховодами с малой суммарной площадью отверстий, но это скажется только при установке максимального количества жестких дисков большого объема.

Оснащенность внешними портами находится на достаточном уровне, а отсутствие док-станции компенсируется системой Easy Swap, которая реализована для верхних слотов дисковой корзины. А схема подключения внешнего USB-порта формата 3.0 при помощи двух типов внутренних коннекторов системной платы, к тому же реализованная достаточно простым и дешевым способом, вообще является примером, достойным подражания. К сожалению, игровая направленность DX-02B ограничивается максимальным размером устанавливаемой видеокарты. Ранее упоминаемый корпус Chieftec LF-01 позволяет установку более длинных видеокарт, причем без сокращения посадочных мест для жестких накопителей.

В целом, за исключением некоторых недочетов, DX-02B прекрасно подойдет для создания мощных конфигураций компьютеров, характеризующихся повышенными требованиями к отводу тепла – его большой объем как нельзя лучше подходит для таких целей.
