Обзор материнской платы MSI Z87 XPOWER

С выходом нового поколения процессоров Haswell и системной логики 8 серии компания MSI обновила линейку материнских плат POWER. Данная линейка предназначена для оверклокеров и на данный момент состоит из трех моделей: MSI Z87 MPOWER, MSI Z87 MPOWER MAX и MSI Z87 XPOWER. Рассмотрим старшую модель из линейки - MSI Z87 XPOWER. Данная материнская плата позиционируется как самое лучшее решение компании для оверклокеров. Характеристики материнской платы укажу в таблице.

Упаковка и комплект поставки

Материнская плата поставляется в большой коробке с откидной панелью в виде буквы Х. В цветовом оформлении упаковки преобладают черный и желтый цвета.

На обратной стороне откидной панели и на задней панели упаковочной коробки описан ряд технологий, которые применяются в данной материнской плате. Кроме этого на задней панели размещена спецификация платы и перечислены разъемы подключения.

Комплект поставки очень большой и вполне соответствует уровню материнской платы.

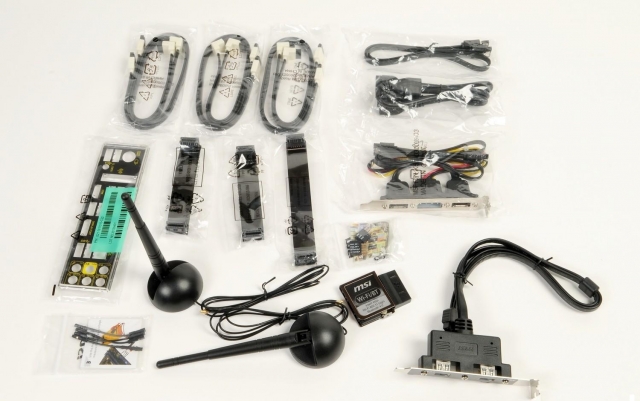

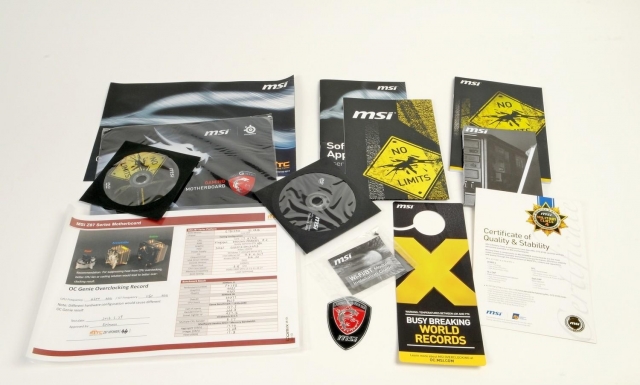

В комплекте с платой поставляются:

руководство пользователя;

диск с программным обеспечением;

сертификат качества Military Class 4;

заглушка для задней панели;

шесть SATA кабелей;

три мостика для организации SLI массива;

табличка на ручку двери;

фирменный коврик для мыши;

выносная панель с двумя разъемами USB3.0 для крепления на задней панели;

выносная панель с двумя разъемами eSATA и разъемом питания для крепления на задней панели;

комплект коннекторов для измерения напряжений питания;

модуль Wi-Fi/Bluetooth в комплекте с двумя антеннами и инструкцией по установке;

комплект коннекторов для подключения передней панели;

наклейка на системный блок.

Комплект поставки очень хороший но, на мой взгляд, не помешал бы хоть один мостик Cross FireX.

Технологии, используемые в материнской плате

Рассмотрим ряд решений применяемых на данной плате.

OC CERTIFIED – материнские платы MSI Z87 XPOWER проходят тестирование в стресс-тесте Prime 95 с разогнанным центральным процессором в течение 24 часов. При этом какой-либо обдув компонентов платы отсутствует. Этим тестированием компания MSI подтверждает надежность системы питания и эффективность ее системы охлаждения.

MILITARY CLASS 4 – на материнской плате применяются высококачественные компоненты: транзисторы, конденсаторы, дроссели, что обеспечивает лучшую стабильность при разгоне системы.

OC PCB – восьмислойная печатная плата. При разводке число слоев в плате увеличено до 8, что позволяет оптимизировать разводку компонентов для достижения лучшего разгонного потенциала. При этом плата отличается повышенной влагоустойчивоcтью и улучшенной защитой от статических разрядов.

DIGITALL POWER PWM – цифровая система питания DigitalALL с обратной связью. Позволяет корректировать просадку напряжения на потребителе.

EXTREME OC SOCKET – расположение компонентов возле процессорного разъема оптимизировано для установки габаритных систем охлаждения.

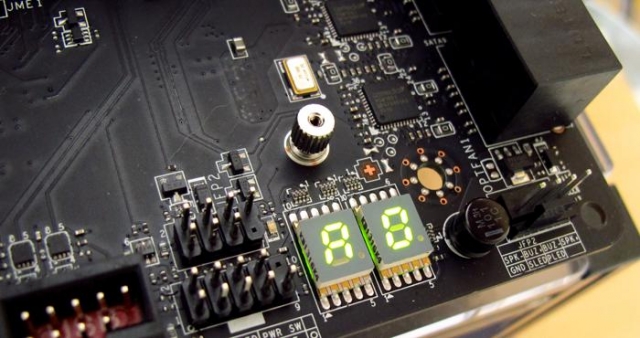

OC ESSENTIALS – комплекс решений, направленный на быстрое выявление и устранение проблем с оборудованием. Состоит из индикаторов POST кодов, разъема для измерения напряжения питания, кнопки сброса настроек BIOS – Clear CMOS Button, двух микросхем BIOS и кнопки GO2BIOS.

AUDIO BOOST – комплекс решений для повышения качества звука. В звуковом тракте материнской платы применяются специальные конденсаторы, выполнено экранирование от помех, используются специальные усилители с возможностью подключения студийных наушников и позолоченные разъемы.

CASE FIRE – возможность отключения разъемов PCI-Express x16 с помощью специального тумблера.

Кроме вышеперечисленных технологий следует отметить наличие специальных кнопок для разгона системы и выделенного разъема PCI-Express x16 для системы с одной видеокартой.

Оперативная память и слоты расширения

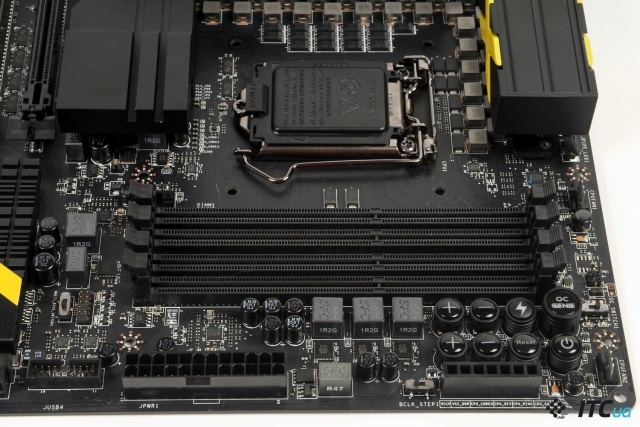

Под установку модулей оперативной памяти на материнской плате распаяны четыре DIMM разъема. Плата поддерживает модули оперативной памяти с частотой до 3000 МГц в режиме разгона. Общий объем оперативной памяти может достигать 32 ГБ.

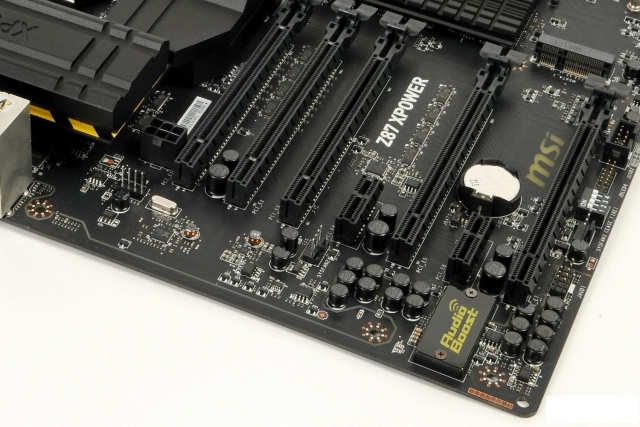

Для построения видеоподсистемы на материнской плате распаяны пять разъемов PCI-Express x16.

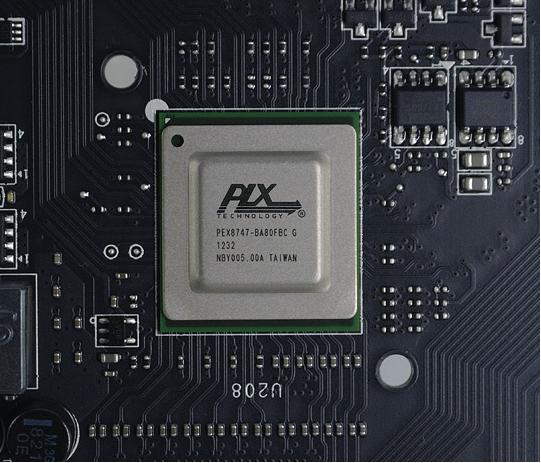

Второй сверху разъем PCI-Express x16 подключен непосредственно к процессору. Остальные четыре разъема реализованы с помощью коммутатора PLX PEX8747.

При сборке системы с одной видеокартой ее рекомендовано устанавливать в разъем подключенный непосредственно к процессору. Такое решение позволит избежать задержек, вносимых коммутатором. В случае построения массива из видеокарт второй разъем остается незадействованным, а остальные могут работать в режимах:

х16 + х0 + х16 + х0;

х8 + х8 + х16 + х0;

х8 + х8 + х8 + х8.

Материнская плата поддерживает массивы Cross FireX и SLI. Расстояние между слотами PCI-Express x16 достаточное для построения массива из видеокарт даже с трехслотовыми системами охлаждения. Как уже отмечалось выше четыре разъема PCI-Express x16 подключенных к коммутатору можно отключить с помощью специального тумблера – CASE FIRE. Правда при организации массива из четырех видеокарт доступ к нему будет затруднен. Между третьим и четвертым, а также четвертым и пятым разъемами PCI-Express x16 размещены два разъема PCI-Express x1.

Над первым разъемом PCI-Express x16 расположен разъем 6-pin для подачи напряжения питания непосредственно от блока питания к разъемам PCI-Express x16 на плате.

Дисковая подсистема

Для организации дисковой подсистемы на плате распаяны 10 разъемов SATA 6 Гбит/с с угловым подключением.

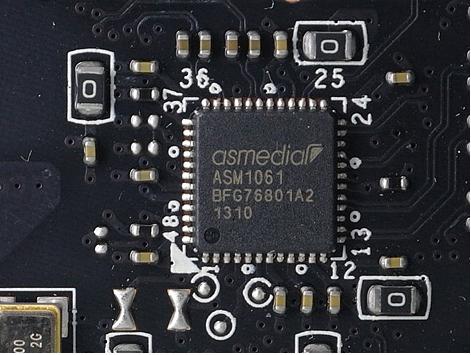

Работу шести портов обеспечивает системная логика Intel Z87 Express. Работу остальных четырех портов обеспечивают два контроллера ASMedia ASM1061.

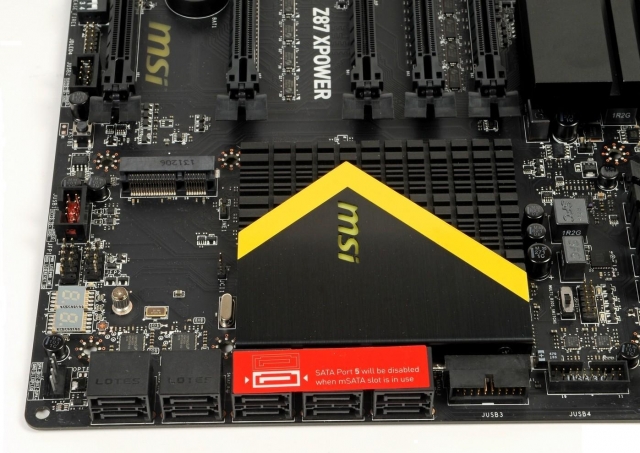

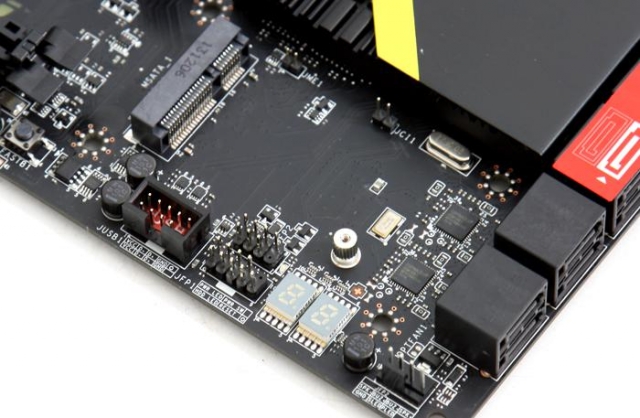

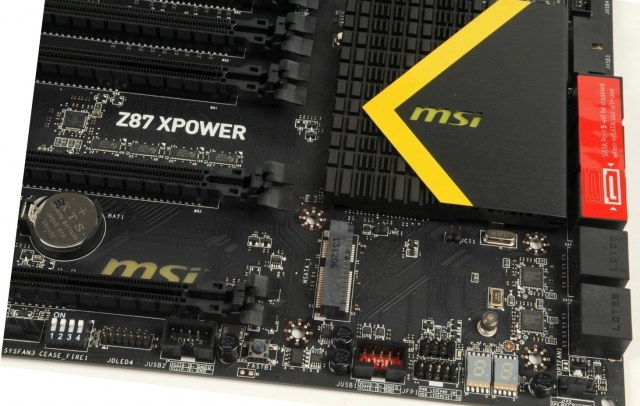

Все разъемы поддерживают массивы RAID 0, 1, 5, 10. Помимо этого на плате присутствует разъем Super RAID формата mSATA для установки твердотельного накопителя (SSD).

Данный разъем подключен к системной логике. Системная логика Intel Z87 Express может обеспечить одновременную работу только шести портов SATA, поэтому при установке в него твердотельного накопителя один из разъемов SATA 6 Гбит/с отключается.

Звуковая подсистема

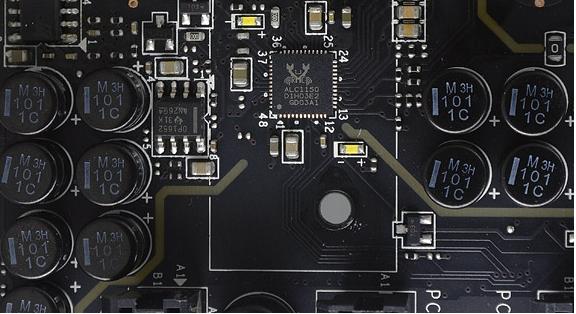

В звуковой подсистеме материнской платы MSI Z87 XPOWER используется восьмиканальный HDА-кодек Realtek ALC1150.

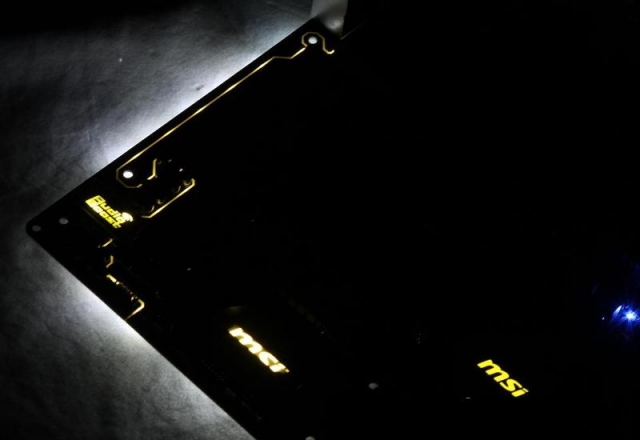

Для исключения влияния электромагнитных помех микросхема ALC1150 накрыта специальным экраном. На корпусе экрана выполнена надпись «Audio Boost» со светодиодной подсветкой желтого цвета. Для возможности подключения студийных наушников в звуковой подсистеме присутствует два усилителя Ti OPA1652. Один усилитель обслуживает разъем на передней панели, другой – на задней. Все элементы звуковой подсистемы экранированы от других элементов печатной платы специальным экраном. Зона прохождения экрана обозначена на печатной плате подсвечиваемой дорожкой.

Локальная сеть

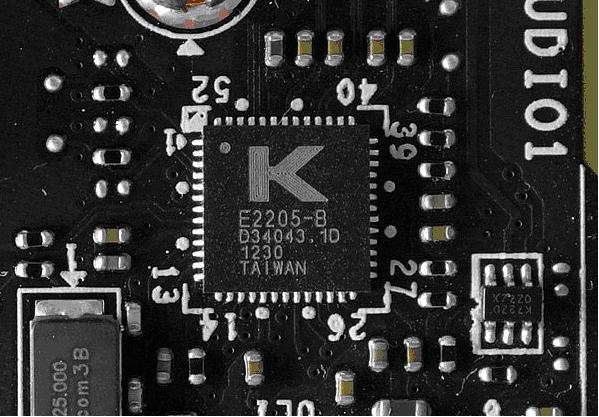

Локальная сеть построена на контроллере Atheros Killer E2205-B.

Основная особенность данного контроллера – способность выделять с помощью программного обеспечения игровой трафик и повышать его приоритет. Такое решение по достоинству оценят любители сетевых игр. Для подключения к сети на заднюю панель платы выведен разъем LAN.

Для организации домашней сети можно воспользоваться Wi-Fi/Bluetooth модулем из комплекта поставки. Модуль устанавливается в специальный разъем на материнской плате, который расположен возле задней панели. Модуль поддерживает протоколы 802.11 b/g/n и Bluetooth 4.0.

Задняя панель и колодки подключения

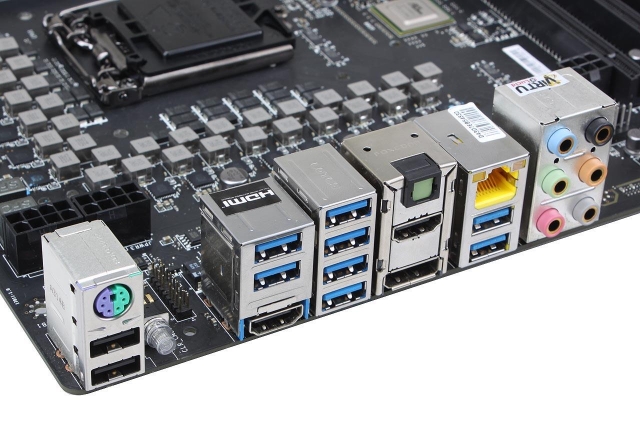

На заднюю панель материнской платы выведены следующие разъемы:

комбинированный разъем PS/2;

два разъема HDMI;

Display Port;

сетевой разъем (LAN);

восемь портов USB 3.0;

два порта USB 2.0;

оптический выход S/PDIF;

шесть разъемов mini-jack для подключения акустики;

два разъема для подключения антенн (в случае установки Wi-Fi/Bluetooth модуля).

Помимо разъемов на заднюю панель платы выведена кнопка CMOS.

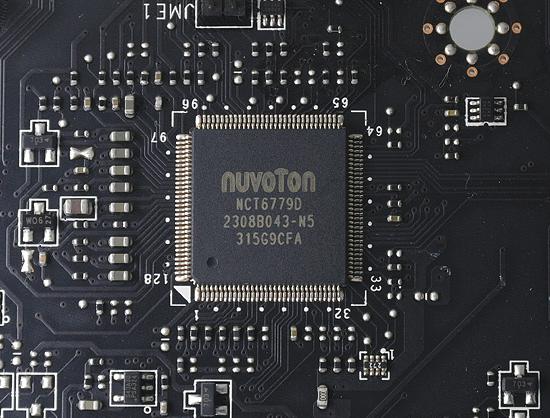

Колодки для подключения расположены по краям платы. Основная их часть расположена на нижнем крае. К материнской плате можно подключить до 7 вентиляторов, два вентилятора для охлаждения процессора и пять корпусных. Работа разъема PS/2 и управление вентиляторами осуществляется контроллером NUVATON NCT6779D.

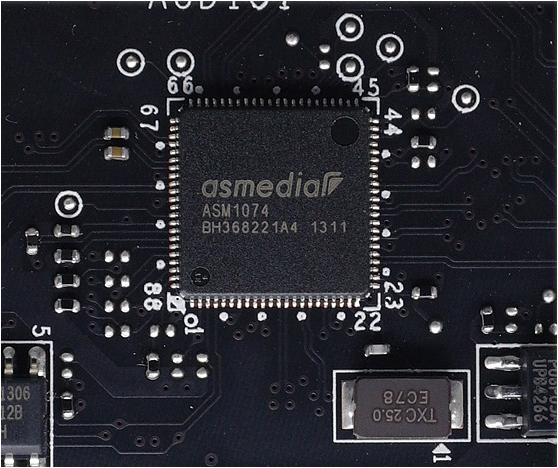

К колодкам на плате можно подключить по 4 разъема USB 3.0 и USB 2.0. Работа дополнительных разъемов USB организованна с помощью двух контроллеров ASMedia ASM1074.

Колодка для USB разъемов выделенная красным цветом поддерживает технологию MSI Super Charger.

Элементы управления разгоном

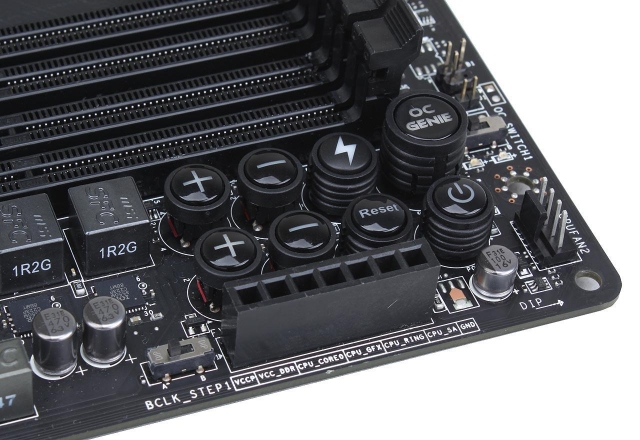

Для управления процессом разгона центрального процессора на печатной плате в верхнем правом углу расположены специальные кнопки.

Здесь расположены: кнопка включения, перезагрузки, сброса параметров BIOS, кнопки изменения частоты BCLK и множителя процессора. Кнопки для изменения множителя процессора впервые применяются на материнских платах. Шаг изменения частоты системной шины (BCLK) можно выставить равным 1 МГц или 0,1 МГц с помощью специального переключателя – BCLK STEP или с помощью программы. Кнопка автоматического разгона OC GENIE имеет два режима: обычный и экстремальный. Выбор режима осуществляется переключателем OC SWITH. Возле кнопок управления разгоном расположен разъем для контроля напряжений питания. Кроме кнопок управления разгоном и разъема контроля напряжений материнская плата оснащена еще рядом полезных элементов. Кнопка FAST B служит для быстрого перехода в BIOS. Помимо этого на плате распаяны две микросхемы BIOS с переключателем, который служит для выбора одной из них при загрузке и индикаторы POST кодов. Кнопка FAST B и индикаторы POST кодов расположены внизу материнской платы вместе с колодками подключения. При подключении к колодкам индикаторы POST кодов могут быть перекрыты шлейфами.

Цепи питания и система охлаждения

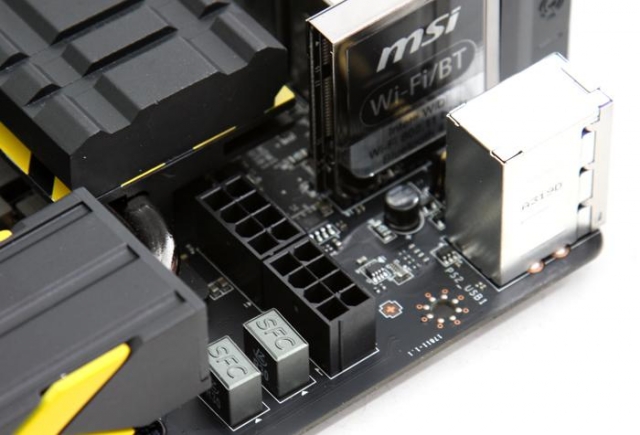

Помимо основного разъема питания 24-pin на материнской плате распаяны два разъема 8-pin для дополнительного питания центрального процессора.

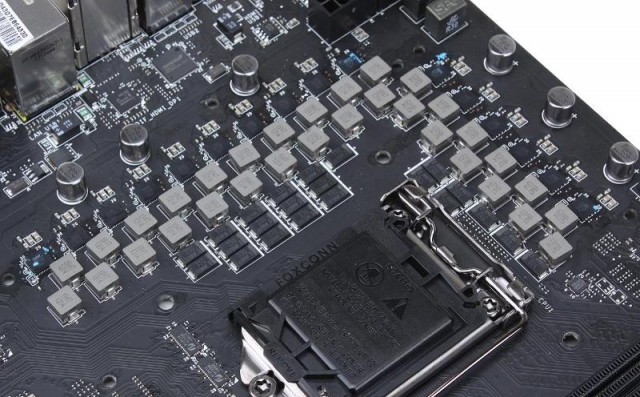

Цепи питания центрального процессора значительно усилены и содержат 32 фазы.

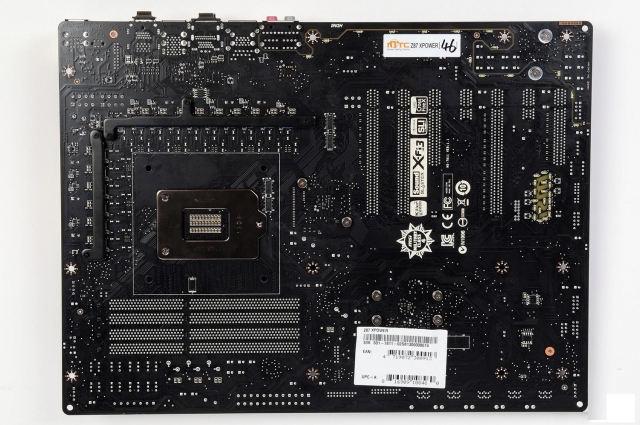

Полевые транзисторы распаяны с двух сторон материнской платы.

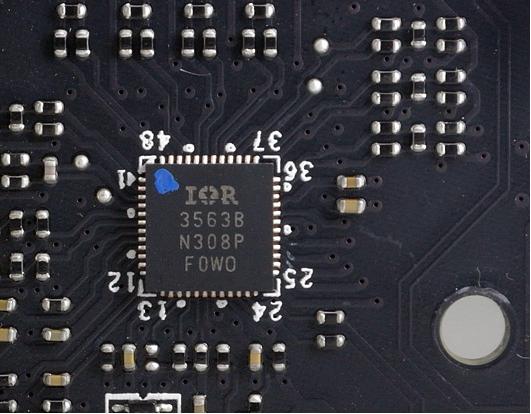

Такая мощная подсистема питания центрального процессора может быть востребована только при разгоне с использованием жидкого азота. Управление фазами питания осуществляется с помощью контроллера IR3563B, который может управлять только 8 фазами. В связи с этим на плате распаян фазовый умножитель IR 3599.

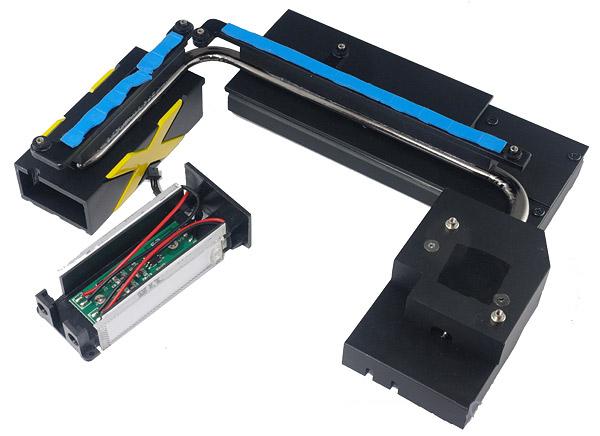

Система охлаждения материнской платы состоит из четырех радиаторов. Два радиатора, которые охлаждают полевые транзисторы в цепях питания и радиатор коммутатора PLX соединены между собой тепловой трубкой.

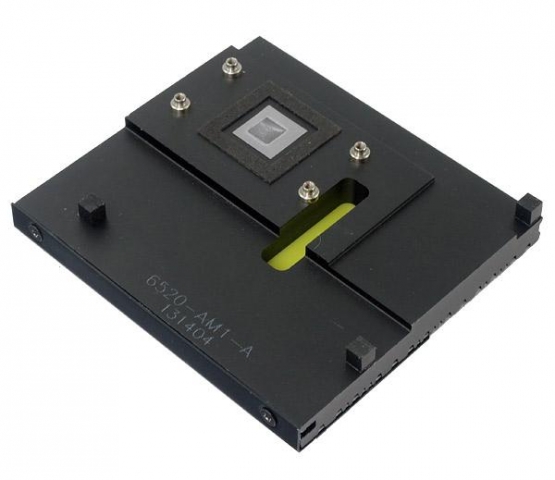

Четвертый радиатор охлаждает набор системной логики.

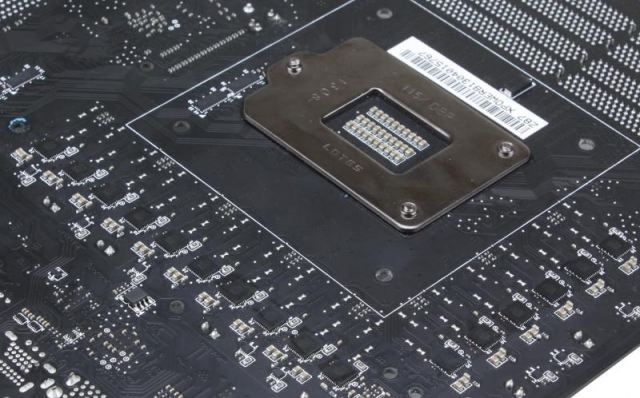

Полевые транзисторы в цепях питания центрального процессора, расположенные с обратной стороны, охлаждаются с помощью металлических пластин.

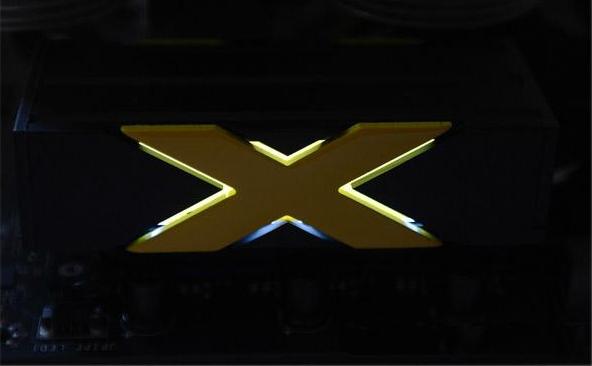

Радиатор цепей питания и радиатор системной логики снабжены светодиодной подсветкой.

UEFI BIOS

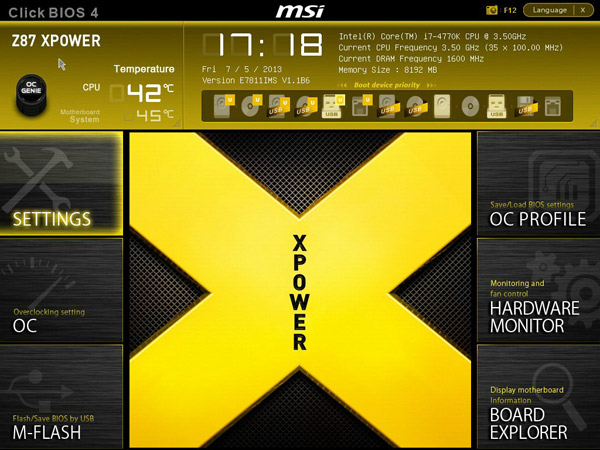

BIOS материнской платы MSI Z87 XPOWER имеет следующие разделы: SETTING, OC, M-FLASH, OC PROFILE, HARDWARE MONITOR и BOARD EXPLORER. В разделе SETTING находятся настройки системы и контроллеров. Раздел ОС содержит обширный список настроек, которые отвечают за разгон системы. В разделе M-FLASH пользователь может обновить BIOS материнской платы. OC PROFILE содержит профили с настройками пользователя. В разделе HARDWARE MONITOR пользователь может контролировать температуру и ряд питающих напряжений, а также управлять скорость вращения вентиляторов. Раздел BOARD EXPLORER предоставляет информацию о подключенных к плате устройствах.

Тестирование

Тестовый стенд

Процессор Intel Core i7-4770K;

Видеокарта KFA2 GeForce GTX650 Ti EX OC 1024 Mb;

Оперативная память Kingston DDR3 2x4096Mb PC3-12800 1600 MHz;

Жесткий диск Western Digital 300GB 32 MB 10000 rpm 2.5" SATA;

Блок питания OCZ Silencer Mk III 1200 W Modular.

Первоначально разгон системы собранной на данной материнской плате осуществлялся в автоматическом режиме путем нажатия кнопки OC GENIE. Переключателем OC SWITH был выбран «обычный режим». Частота работы центрального процессора увеличилась до 4000 МГц, модули оперативной памяти заработали на частоте 1866 МГц. При установке переключателем OC SWITH «экстремального» режима частота процессора увеличилась до 4200 МГц. Частота модулей оперативной памяти увеличилась до 2133 МГц.

При разгоне системы «вручную» частоту процессора удалось увеличить до 4600 МГц простым увеличением множителя. При разгоне путем увеличения частоты системной шины BCLK частоту процессора удалось увеличить до 4465 МГц. Частота системной шины составляла 178,6 МГц. Множитель процессора пришлось понизить до 25. Частоту модулей оперативной памяти увеличить не удалось.

Выводы

Материнская плата MSI Z87 XPOWER является лучшей платой для любителей разгона от компании MSI.
