Обзор материнской платы ASUS P8B75-M LX

Обзор материнской платы ASUS P8B75-M LX

Сегодня я хочу представить обзор самой доступной и популярной материнской платы ASUS P8B75-M LX.

Внешний вид коробки

*(фотография коробки, в которой продается материнская плата ASUS P8B75-M LX)*

Так как материнская плата ASUS P8B75-M LX имеет размер 24,4х19,8 см, соответственно, и размер коробки ненамного больше. Вообще, коробка имеет приятный внешний вид. К сожалению, ручка для транспортировки отсутствует.

Содержимое коробки:

1. Руководство пользователя;

2. Инструкция по быстрой установке;

3. Заглушка для системного блока;

4. Пара кабелей;

5. Материнская плата.

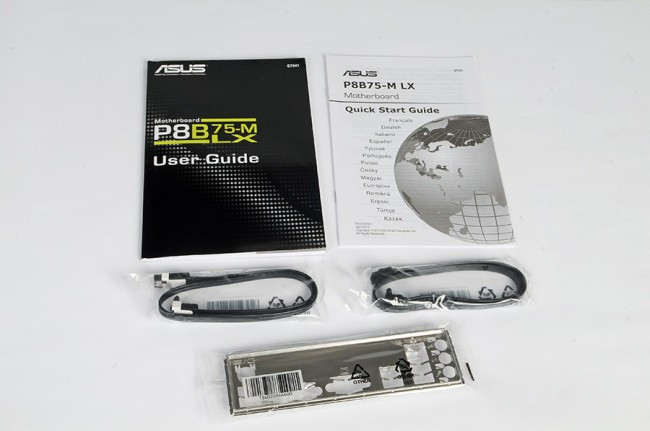

*(содержимое коробки)*

Комплект поставки довольно скромный. Но, тем не менее, для многих пользователей этого будет достаточно.

Дизайн материнской платы и особенности конструкции

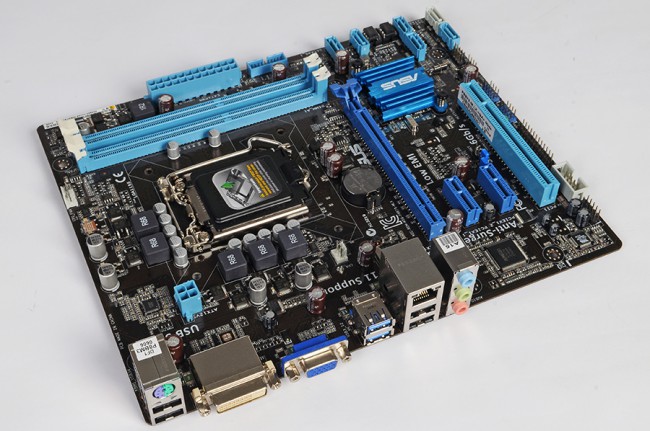

*(фотография материнской платы ASUS P8B75-M LX)*

ASUS P8B75-M LX основана на системной логике Intel B75 Express, тем не менее, несмотря на низкий рейтинговый индекс, она не уступает той же Intel Н77. Intel B75 Express поддерживает: PCI, USB 2.0 (восемь штук), USB 3.0 (четыре штуки) и SATA (шесть штук). Кроме того, возможна конфигурация PCI-E x16 GEN3.

Процессорный VRM основан на микроконтроллере uPI uP1652P по схеме «4+1», для подключения питания используется четырехпиновый разъем.

Материнская плата ASUS P8B75-M LX оборудована полноразмерным слотом PCI-E x16, двумя PCI-E x1 и одним PCI. Кстати, если вы будете использовать процессор семейства Ivy Bridge, то слоту PCI-E x16 будет доступен режим работы 3.0.

За работу звуковой подсистемы отвечает микросхема Realtek RTL8111F.

Задняя панель материнской платы стандартная. Здесь присутствуют такие порты и разъемы: USB 2.0 (четыре штуки), USB 3.0 (две штуки), три аудиоразъема, RJ45, комбинированный PS/2 и D-Sub и DVI (Single-Link).

Описание работы UEFI BIOS

После загрузки UEFI BIOS, пользователь увидит стандартную заставку, которая отображает общую информацию о системе (время, дату, версию UEFI BIOS, частоту процессора, объем оперативной памяти, температуру процессора, напряжение на основных линиях, скорость вентиляторов и многое другое). Для доступа к расширенным настройкам требуется нажать клавишу "F7".

К сожалению, компания ASUS очень сильно урезала функционал вкладки "AI Tweaker". Таким образом, материнская плата обладает очень "скудными" возможностями разгона системы (даже нельзя изменять значение BCLK). Остальные разделы абсолютно привычны для решений компании ASUS.

Также, хочется отметить то, что материнская плата ASUS P8B75-M LX очень нестабильно работала с оперативной памятью стандарта DDR3-2133. К сожалению, пределом для оперативной памяти оказалась частота 1600 мегагерц.

В остальном материнская плата показала довольно стабильную работу и оправдала все ожидания.

Достоинства материнской платы ASUS P8B75-M LX:

1. Наличие USB 3.0;

2. Поддержка всех процессоров семейства Ivy Bridge;

3. Низкая стоимость.

Недостатки материнской платы ASUS P8B75-M LX:

1. Скудный разгонный потенциал;

2. Отсутствие маркировки коннекторов.

**Вывод:** материнская плата ASUS P8B75-M LX может использоваться лишь в персональных компьютерах начального уровня.
