Обзор материнской платы ASRock Fatal1ty Z87 Killer

Большинство крупных производителей материнских плат имеют в ассортименте игровые модели. Созданные для геймеров, они выделяются оригинальным дизайном и специфическими характеристиками.

Линейка геймерских материнских плат компании ASRock именуется «Fatal1ty», в честь Джонатана «Fatal1ty» Уэндела, известного киберспортсмена. Его ник-нейм превратился в узнаваемый бренд, широко используемый производителями товаров для геймеров. В линейке Fatal1ty от ASRock есть несколько модификаций, отличающихся по функциональным возможностям и оснащению. Этот обзор посвящен младшей модели серии – Fatal1ty Z87 Killer.

Она предназначена для процессоров Intel с сокетом LGA1150 и основана на базе чипсета Intel Z87, который обладает полноценными разгонными функциями.

Упаковка

Fatal1ty Z87 Killer упакована в коробку из плотного картона, средних габаритов. Оформление выполнено с использованием цветной полиграфии и заметно отличается от стандартного стиля компании ASRock.

На верхнюю крышку нанесена текстура, имитирующая грубо шлифованный металл, который живописно меняет цвет от красного (в центральной части) до черного и серого (по краям). В центре вытеснен необычный символ, в котором, при более внимательном рассмотрении, можно узнать букву f. Слово Killer в названии модели перечеркнуто эффектной чертой, похожей на след от удара мечом или топором. Остальные элементы плохо вяжутся по стилю с суровым фоном. В нижней части расположились логотипы фирменных технологий. В верхнем правом углу находится красная табличка, напоминающая рекламный баннер. Она сообщает о большой производительности материнской платы в сетевых играх.

Обратная сторона упаковки чрезмерно перегружена массой мелких рисунков и пиктограмм. Здесь присутствует краткая спецификация лежащей внутри платы и описание ключевых особенностей. Уделено внимание сетевому контроллеру Killer E2200, продвинутой звуковой подсистеме и другим достоинствам устройства.

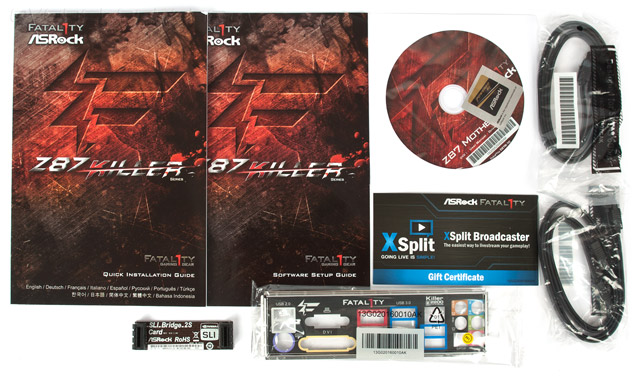

Комплект поставки довольно скромный для игровой модели. Он включает заглушку на интерфейсную панель, четыре кабелея SATA 6 Гбит/с, мост для соединения видеокарт по технологии NVIDIA SLI, диск с различным софтом, а также два бумажных буклета. Один из них представляет собой подробную инструкцию по использованию материнской платы, а второй – по прилагаемому к ней программному обеспечению. В качестве бонуса в комплект поставки включен сертификат с трехмесячным ключом к программе XSplit, которая служит для трансляции потокового видео.

Внешний вид

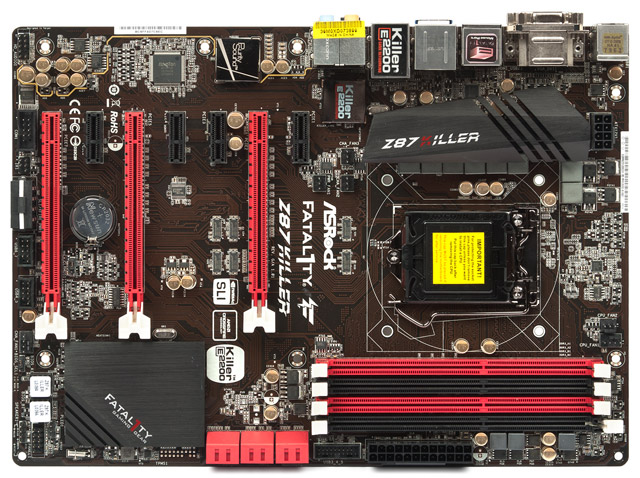

Благодаря черно-красным элементам, героиня нашего обзора смахивает на представителей линейки Republic of Gamers, которые производит компания ASUS. Но при более внимательном осмотре легко заметить существенные отличия. Продукт ASRock собран на плате коричневого, а не черного, как у ASUS, цвета. Компоновка более свободна и менее вычурная. В целом, Fatal1ty Z87 Killer производит впечатление высококлассного устройства, для серьезных пользователей, которых в первую очередь интересует функциональность, а не внешние атрибуты.

Хотя плата относится к форм-фактору АТХ, ее размеры немного уже общепринятого стандарта и составляют 305x218 мм. В результате, нижний край платы не имеет опоры на крепежные стойки, что требует проявлять осторожность при установке планок памяти и подключении разъемов.

Четыре модуля DIMM рассчитаны на модули памяти стандарта DDR3. Возможна установка до 32 ГБ оперативной памяти. Ее частота может превышать 3050 МГц, что открывает отличные перспективы для разгона.

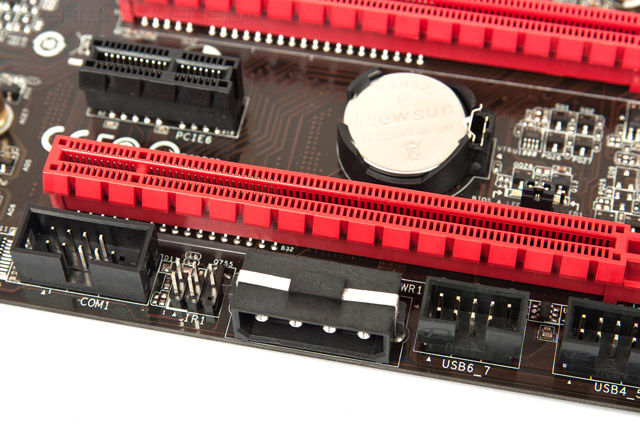

Для установки видеоускорителей у Fatal1ty Z87 Killer приготовлено три слота стандарта PCI Express 3.0 x16. Они подключены к контроллеру PCI-E и способны функционировать в режимах «х8+х4+х4», «х16+х0+х0» или «х8+х8+х0». Поддерживаются технологии объединения как AMD-шных видеокарт, так и разработок NVIDIA. Возле нижнего разъема распаян разъем «молекс», к которому производитель советует подключать дополнительное питание в случае использования нескольких видеокарт.

Кроме декоративных элементов, наподобие радиаторов в виде «боеприпасов», разработчики решили убрать такие атрибуты оверклокерских продуктов, как индикатор POST-кодов, различные аппаратные кнопки и дополнительные разъемы, служащие для измерения напряжения. Поддержка беспроводных сетей также отсутствует.

Вместо этого, Fatal1ty Z87 Killer может похвастаться двойной микросхемой с прошивкой, что гарантирует работоспособность компьютера даже в случае повреждения UEFI.

Для подключения накопителей предусмотрено шесть портов стандарта SATA 6 Гбит/с. Чипсет Intel Z87 позволяет использовать технологию Intel SRT и организацию RAID-массивов разных уровней.

Подсистема USB построена на базе системной логики. На заднюю панель выведены восемь каналов, из которых четыре относятся к стандарту USB 2.0, а четыре к USB 3.0. Еще четыре порта присутствуют в качестве внутренних разъемов.

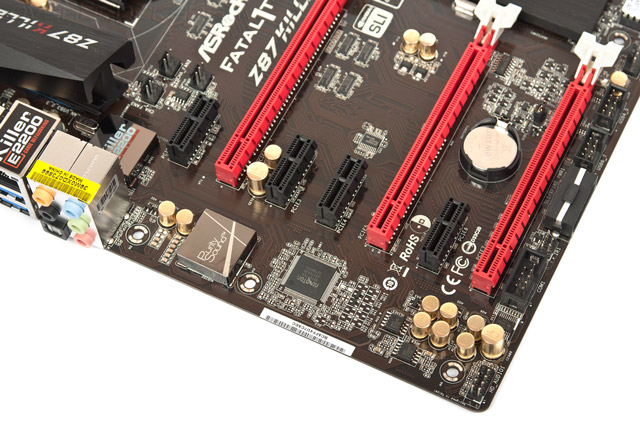

Заслуживает отдельного внимания встроенный звуковой адаптер, именуемый Purity Sound. В основе его лежит высококачественный кодек Realtek ALC1150, который работает в тандеме с усилителями NE5532. Поддерживаются стереогарнитуры с сопротивлением, доходящим до 600 Ом. Для уменьшения наводок аудиоподсистема изолирована от остальных деталей специальным металлическим кожухом.

Аналогичный экран установлен на сетевую подсистему. Контроллер Killer E2200 обеспечивает поддержку Gigabit Ethernet, а также обладает способностью управлять полосой пропускания. По утверждению разработчиков, последняя опция сводит к минимуму проблемы с Интернет-соединением, которые могут иметь драматические последствия для сетевых сражений.

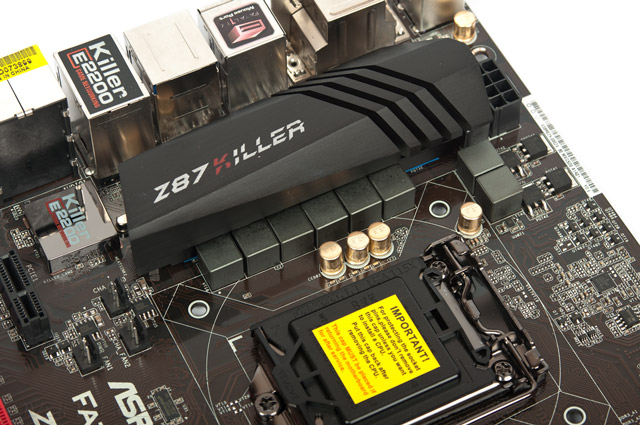

Система охлаждения у Fatal1ty Z87 Killer представлена двумя радиаторами. Снижение температуры силовых элементов, в цепи питания центрального процессора, обеспечивает радиатор сложной формы из легкого сплава, который прижимается к охлаждаемым элементам при помощи винтового соединения. Для лучшего теплообмена используется специальная прокладка из синего материала. Эффективности радиатора вполне достаточно для нормальной работы при умеренном разгоне.

Второй радиатор установлен на чипсете. Он представляет собой гладкую металлическую пластину, за исключением оребрения на нижнем левом углу. Такая незамысловатая конструкция может показаться малоэффективной, однако в данном случае она успешно справляется со своей задачей, что было доказано в ходе тестов.

Для подключения вентиляторов на плате распаяны шесть разъемов. Из них два – четырехконтактные, обладающие поддержкой управления скоростью вентиляторов посредством ШИМ.

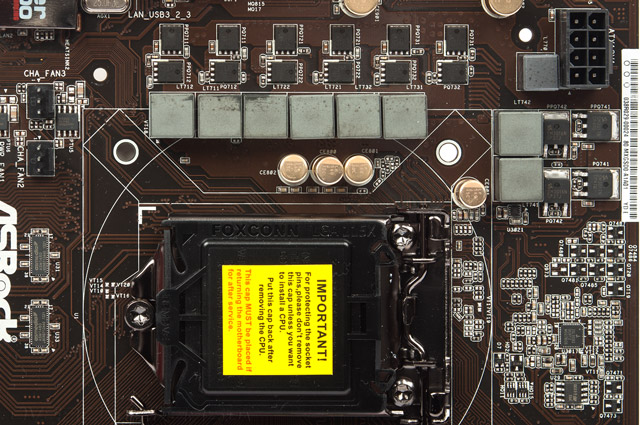

Силовая подсистема устройства реализована по восьмиканальной схеме. Цепи процессорного питания VRM содержат классические полевые транзисторы, отличающиеся низким сопротивлением открытого канала. Подача питания осуществляется через восьмиконтактный разъем EPS12V. Управление преобразователем напряжения осуществляется четырехканальным ШИМ-контроллером ISL9582, производства компании Intersil.

На сегодняшний день подсистема питания Fatal1ty Z87 Killer может показаться довольно скромной. Многие конкуренты оснащают свои продукты 16 и более фазами. Но делать выводы о запасе прочности рассматриваемой платы и ее способностях к разгону мы будем только после проведения тестов. А пока что познакомимся с UEFI Setup и возможностями комплектного ПО.

UEFI Setup

Графическая оболочка UEFI Setup основана на управляющем микрокоде AMI. Она обеспечивает удобный доступ ко всем имеющимся настройкам. В разделе Main, куда пользователи попадают в первую очередь, доступна информация о версии UEFI, установленном процессоре и ОЗУ. Произвести настройки языка, времени и даты можно из любой вкладки. Интересной особенностью рассматриваемой прошивки является звуковое сопровождение производимых в меню действий. Если вам такое новшество окажется не по вкусу, его несложно отключить.

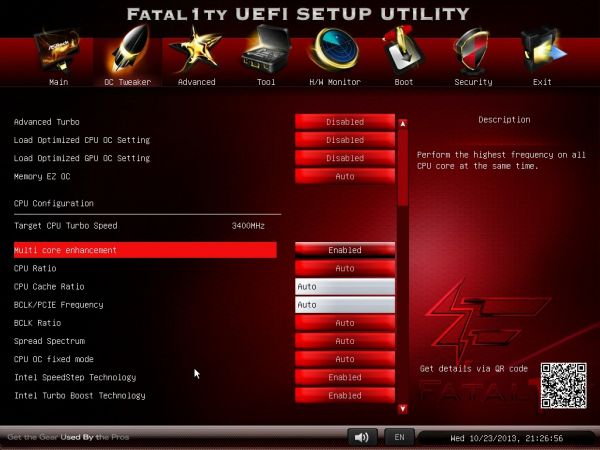

Операции по разгону и настройкам быстродействия выполняются при помощи меню OC Tweaker. В нем можно производить манипуляции с рабочими частотами и множителем вычислительных ядер. Также здесь находится управление функциями Intel Speed Step, Turbo Boost и Multi core enhancement.

Для начинающих оверклокеров предназначены функции автоматического разгона модулей оперативной памяти и центрального процессора. С разгоном процессора автоматика справляется относительно нормально, а вот для оперативной памяти предлагаются слишком агрессивные параметры, которые трудно назвать универсальными. Вообще, разгон компьютера является довольно деликатной процедурой, требующей индивидуального подхода, тонких настроек и четкого понимания производимых действий. Поэтому рассчитывать на большую эффективность автоматического разгона не стоит.

В разделе DRAM Configuration открывается доступ к настройкам оперативной памяти.

Меню FIVR Configuration позволяет управлять регулятором напряжения, который встроен в процессоры серии Haswell. Пользователь может регулировать частоту преобразователя, а также манипулировать опциями энергосбережения и защиты от перегрузки. В этом же разделе, и в подменю Voltage Configuration, содержатся настройки напряжений на центральном процессоре и главных компонентах системной платы.

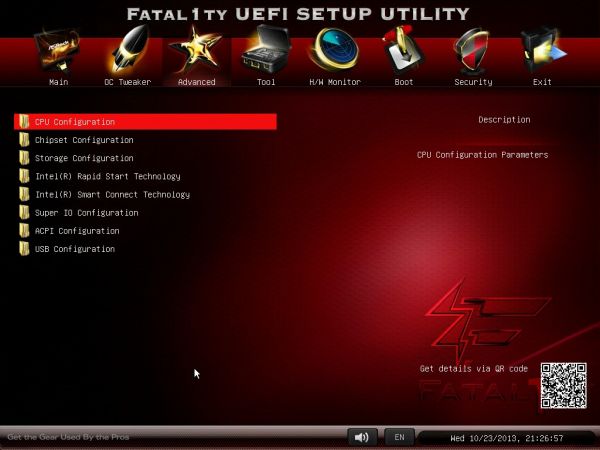

Настройки возможностей расширения Fatal1ty Z87 Killer и специфических функций чипсета и процессора доступны во вкладке Advanced.

В подменю CPU Configuration можно настроить параметры энергосбережения центрального процессора, технологии Hyper Threading и работу виртуализации. Здесь же находится управление аппаратной защитой от вирусов.

Вкладка Tools предлагает к использованию дополнительные инструменты. Наиболее интересной нам показалась утилита обновления прошивки Instant Flash. Она позволяет загружать свежую версию UEFI Setup с серверов ASRock, выполнять резервное копирование микрокода и обновлять прошивку.

Fatal1ty Z87 Killer снабжена подпрограммой System Browser, предоставляющей справочную информацию об установленном аппаратном обеспечении, а также утилитой OMG, при помощи которой можно заблокировать сетевое подключение в соответствии с составленным расписанием.

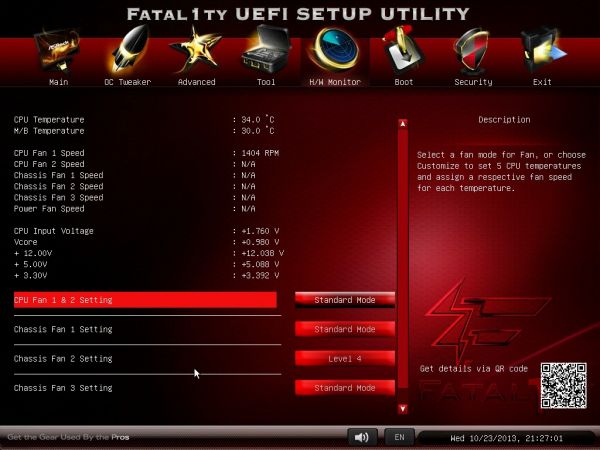

Настройка скорости вентиляторов и аппаратный мониторинг расположены в меню H/W Monitor. Пользователь получает сведения с двух температурных датчиков и шести тахометрических, а также данные о напряжении на главных шинах питания и центральном процессоре.

Два процессорных и два корпусных вентилятора снабжены предустановленными профилями. Если они вас не удовлетворят, то можно воспользоваться ручной настройкой.

Комплектное ПО

Записанный на диск набор ПО несколько отличается от поставляемого с большинством материнских плат ASRock. «Обычные» модели снабжены утилитой A-Tuning, тогда как героиня нашего обзора укомплектована программным пакетом под названием F-Stream Tuning.

Как оказалось, особой разницы между софтом нет. Они отличаются внешним видом интерфейса, а вот функциональные возможности практически идентичны. Используя F-Stream Tuning можно включить автоматический разгон, режим пониженного энергопотребления или управлять вручную параметрами быстродействия.

Особенно нам понравился раздел Tools, в котором обнаружилась масса полезных инструментов. Обязательно обратите внимание на такие подпрограммы как XFast RAM, Fatal1ty Mouse Port и USB Key.

XFast RAM служит для создания в оперативной памяти виртуального диска. Это обеспечит практически мгновенный доступ к имеющимся на нем файлам. Обычно такие решения используются для размещения файлов подкачки операционной системы или кэш-файла браузера, что позволяет увеличить быстродействие компьютера.

При помощи Fatal1ty Mouse Port пользователь может управлять частотой опроса USB-порта, который используется для подключения мышки. Это позволяет (при повышении частоты) существенно увеличить точность позиционирования, что наверняка оценят любители динамических игр.

Функция USB Key превращает обычную «флешку» в аппаратный токен (USB-ключ), который можно использовать для авторизации в системе Windows.

Наиболее интересным разделом программы F-Stream Tuning можно назвать управление разгоном. Через меню OC Tweaker доступны настройки множителей как вычислительных ядер, так и кольцевой шины BCLK, а также задавать основные напряжения. Недоступны лишь настройки частоты и таймингов оперативной памяти, для изменения которых придется воспользоваться инструментарием UEFI.

Проверить, как сказались ваши манипуляции на состоянии железа, можно не выходя из программы. Для этого необходимо открыть раздел System Info. Здесь отображаются показания мониторинга аппаратной части и текущий режим быстродействия. Вкладка System Browser содержит подробную информацию относительно установленных устройств.

Фирменный программный пакет F-Stream Tuning показал себя с хорошей стороны, он демонстрирует стабильность в работе и широкие функциональные возможности. Любители разгона и опытные пользователи наверняка оценят положительные стороны данной программы и найдут ей практическое применение.

Разгонный потенциал

Проверку разгонного потенциала Fatal1ty Z87 Killer мы начали с тестов автоматических режимов встроенных в F-Stream Tuning. Опция Performance Mode предлагает несколько вариантов автоматического разгона. Первым был активирован пресет Auto Tuning. Частота используемого в тестах процессора Intel Core i7-4770K выросла с 3500 МГц до 4300 МГц, при этом подаваемое напряжение составляло 1,28 В. Оперативная память продолжала работать в обычном режиме.

Более заметные результаты были достигнуты в режиме Advanced Turbo 20. Скорость процессора достигла отметки 4400 МГц, при напряжении 1,27 В. Прирост быстродействия оперативной памяти обеспечила выросшая с 2400 МГц до 2600 МГц частота, при таймингах 10-12-12-31.

Остальные профили мы не смогли проверить, так как подаваемого на процессор напряжения не хватало для стабильной работы системы. При использовании процессора другой модели, эти пресеты могут оказаться более полезными.

Fatal1ty Z87 Killer отлично справляется с разгоном оперативной памяти. В тестах мы использовали две планки G.Skill TridentX, по четыре гигабайта каждая. Подняв напряжение до 1,65 В удалось добиться стабильной работы на 2590 МГц с таймингами 10-12-12-31-2Т.

Не менее успешно справилась материнская плата с разгоном базовой частоты, у нас получилось поднять BCLK до отметки 180 МГц.

Ручной разгон процессора не преподнес неприятных сюрпризов. Процессор демонстрировал стабильную работу на частоте 4600 МГц при напряжении 1,35 В.

Проведенные испытания говорят о достаточном запасе прочности цепей VRM. Даже при максимальных нагрузках напряжение VCCIN не проседало, радиатор охлаждающий силовые элементы прекрасно справился с возложенными на него задачами.

Тестирование

При проведении программных тестов к упомянутым выше процессору и оперативной памяти была добавлена видеокарта GTX 670.

Соперниками героине обзора стали материнские платы ASUS Maximus VI Formula, ASUS Maximus VI Extreme и MSI Z87 XPower. Все они относятся к продвинутым игровым платам и существенно дороже тестируемого экземпляра.

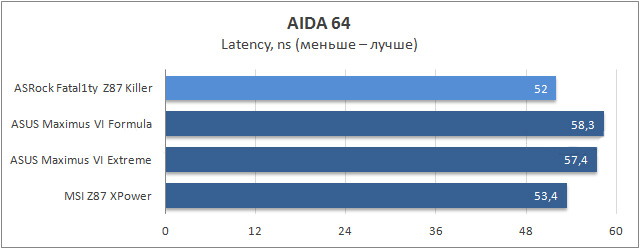

Результаты измерения быстродействия оперативной памяти, которые были получены при помощи программы AIDA, очень хорошие.

В тестах по чтению, записи и копированию рассматриваемая модель идет вровень с соперницами, а в тесте на уровень задержек она заняла лидирующую позицию.

В полусинтетическом бенчмарке Futuremark PCMark 8, который позволяет оценить производительность компьютера при выполнении стандартных прикладных заданий, Fatal1ty Z87 Killer заняла место возле MSI Z87 XPower. Вперед вырвались системные платы ASUS. Впрочем, их перевес довольно незначительный, поэтому заметить его в реальных условиях практически невозможно.

Аналогичная ситуация сложилась в тесте Cloud gate, который входит в состав игрового бенчмарка 3DMark. В более сложном варианте Fire strike результаты всех четырех участниц сравнялись.

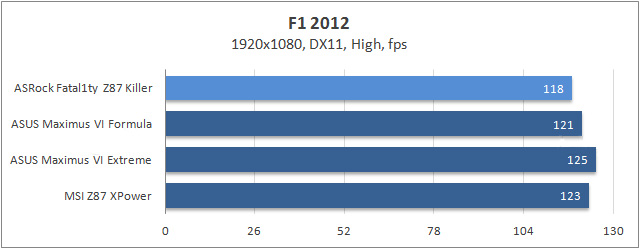

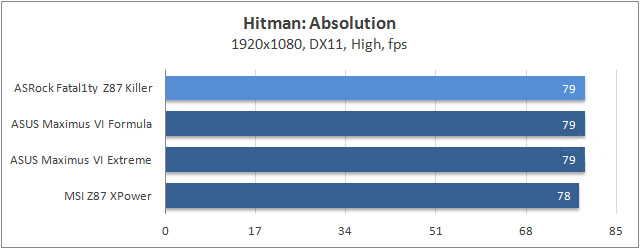

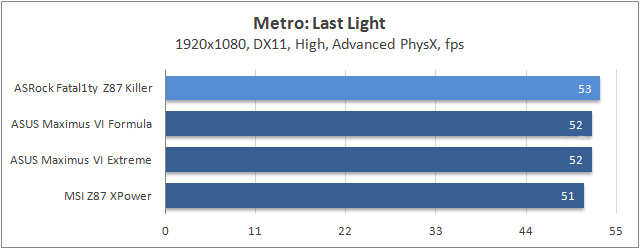

Тестирование материнской платы в современных игровых приложениях показало зависимость общей производительности от нагрузки на CPU. Чем она выше — тем ниже показатели. Конечно, разница в fps минимальна, она совершенно не повлияет на комфортность игрового процесса. Вполне возможно, что эти проблемы будут исправлены в последующих версиях прошивки.

Энергопотребление

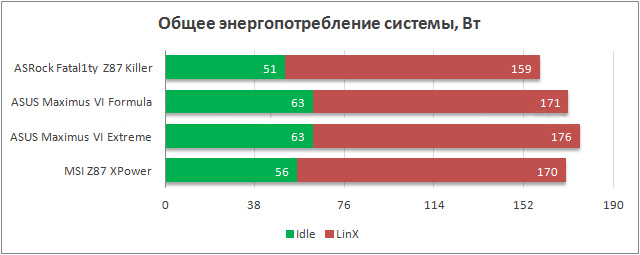

Измерение уровня энергоэффективности проводилось под нагрузкой создаваемой утилитой LinX, а также во время простоя. Показатели вы можете оценить при помощи следующей диаграммы.

В плане экономии электроэнергии материнская плата ASRock уверенно опередила соперниц. Вероятно, секрет энергоэффективности заключается в простоте конструкции, включающей минимальное количество дополнительных контроллеров.

Выводы

Материнскую плату Fatal1ty Z87 Killer можно смело назвать удачной моделью. Покупатели получили качественный продукт, идеально подходящий для построения мощного игрового компьютера. Продвинутая сетевая подсистема и качественный встроенный звуковой адаптер наверняка привлекут внимание геймеров. Нам очень понравился лаконичный дизайн, а также логичное и простое меню настройки. Стоит отметить хороший запас прочности ASRock Fatal1ty Z87 Killer, позволяющий добиться высоких показателей при разгоне. Еще одним достоинством можно считать сравнительно невысокую стоимость данной модели.
