Обзор кулера Thermaltake Frio

Практически каждому производителю процессорных воздушных систем охлаждения необходимо иметь флагманский продукт, который может успешно выступать наравне с конкурентами. Это вопрос престижа, бренда, признания и успеха на рынке, даже когда мы говорим о кулерах от того же производителя. Например, кулеры: Thermalright IFX-14 , Zalman CNPS10X, Scythe Mugen 2, Cooler Master V10 и Cooler Master V8, Coolink Corator DS, Noctua NH-D14, Alpenföhn Nordwand , Asus Triton 88 , Thor's Hammer Xigmatek , Tuniq Tower 120 Extreme и т.д.

А теперь представьте, что компания, занимающаяся продажей кулеров больше, чем кто-либо в мире, не имеет флагманского продукта. Как ни парадоксально, но со времен Big Typhoon Thermaltake Technology не было больше достойного супер-кулера. На данный момент Thermaltake предлагает полу-бюджетную ISGC серию с низкой эффективностью охлаждения, имиджевые V14Pro и SpinQ VT , недорогой Silent 1156, и даже существует отдельный низко-ценовой суб-бренд TMG в том числе с соответствующими кулерами. Но супер-кулера среди всего этого ассортимента просто нет!

Наконец, Thermaltake почувствовали, что готовы устранить этот недостаток, выпустив новый кулер с названием Frio ("холодный" или "морозный") с довольно амбициозными характеристиками. Например, они утверждали в предварительном объявлении, что новый кулер справляется с процессорами, выделяющими 220 Вт! Это звучит очень впечатляюще, так что давайте не будем больше ждать и проверим новый продукт от Thermaltake.

Упаковка и аксессуары

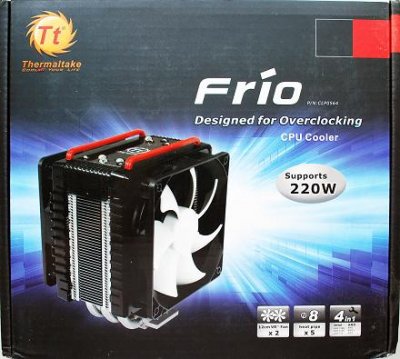

Новый кулер поставляется в большом солидном боксе из толстого картона. На передней панели расположено изображение Frio рядом со смелым утверждением, что он поддерживает 220 Вт процессоры. Чуть ниже размещены три иконки с описанием ключевых особенностей кулера:

Эти особенности подробно описаны на обратной стороне коробки. Есть подробные спецификации кулера на одной из сторон.

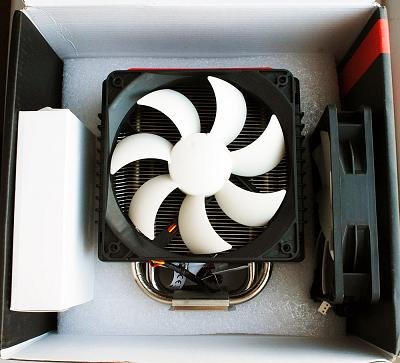

Мы должны отдать должное Thermaltake за качество упаковки кулера. Кулер надежно защищен верхней и нижней панелями из пенополиуретана. Присутствует маленькая коробка с аксессуарами и дополнительные вентиляторы охлаждения на обеих сторонах радиатора.

Благодаря этой упаковке, Frio может чувствовать себя абсолютно безопасно во все видах транспортных происшествий.

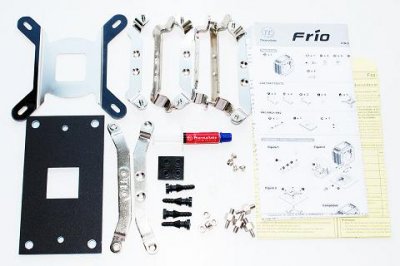

Внутри небольшой коробки с аксессуарами можно найти две задние крепежные пластины, четыре пары стальных скоб, винты и шайбы, термопасту Thermaltake, четыре силиконовых крепления для второго вентилятора, инструкции по установке и гарантийный талон:

Очень удобно, что каждый компонент запечатан в отдельный полиэтиленовый пакет с пометкой. Это делает сборку и установку кулера намного проще. Тем не менее, мы будем говорить об этом в соответствующем разделе нашего обзора. В это время мы только хотели бы добавить, что Thermaltake Frio сделан в Китае. Производитель предоставляет 1 год гарантии на этот продукт.

Дизайн и функциональность

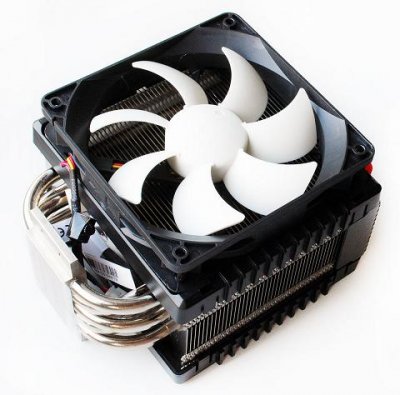

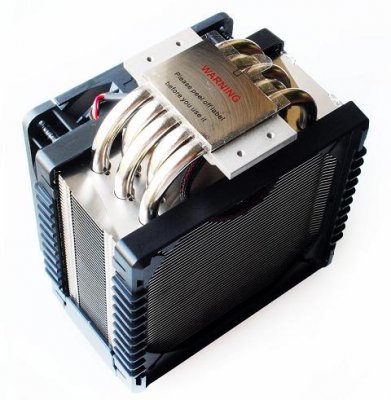

Когда вы достаете Thermaltake Frio из коробки, первым делом обращаете внимание на его вес и массивный вид. Он чувствуется, как тяжелый брус металла с пластмассовыми деталями по сторонам:

В то же время, размер Frio сравним с башенными кулерами других производителей. Габариты составляют 139 х 118 х 165 мм, с одним вентилятором толщина составит 98 мм. Новый кулер весит чуть более килограмма - 1042 г.

Thermaltake Frio является башенным кулером, который состоит из медного основания, пяти медных никелированных тепловых трубок диаметром 8 мм, алюминиевые пластины радиатора нанизаны на эти тепловые трубки, а также две пластиковые панели с вентиляторами и декоративной верхней крышкой:

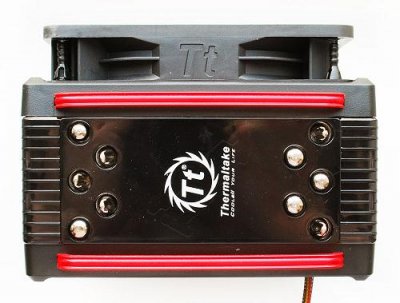

Пластиковые трубки в верхней части кулера являются чисто декоративным элементом, придавая некоторые черты моддинга кулеру Thermaltake Frio.

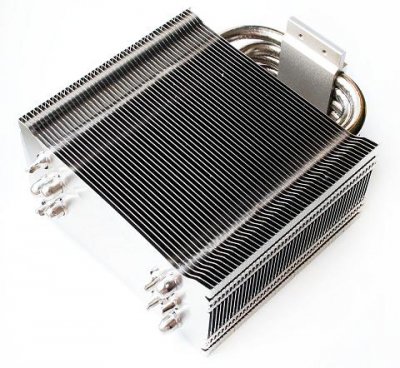

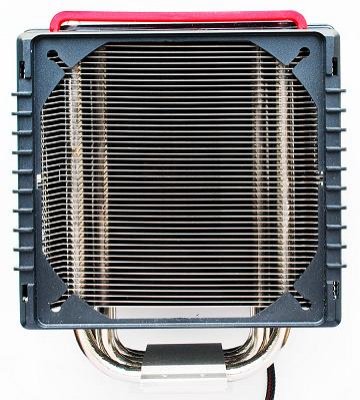

Все пластиковые компоненты кулера крепятся на защелках, так что могут быть легко удалены. Как результат, мы можем по ближе взглянуть на радиатор:

Она состоит из 48 алюминиевых пластин размером 130x57 мм. Каждая пластина толщиной 0,5 мм, и они отстоят на 1.8-1.9 мм друг от друга. Пластины радиатора припаяны к тепловым трубкам, которые в свою очередь припаяны к основанию. Хотелось бы также отметить, что нет никакой специальной оптимизации радиатора Frio Thermaltake, которая помогла бы снизить сопротивление воздушного потока и увеличить теплоотдачу. Расчетный эффективный размер радиатора достаточно велик и составляет 7840 см2 , хотя это и не рекорд для кулера такого типа. Края пластин радиатора очень острые, так что будьте осторожны, если вы решили взять радиатор в руки.

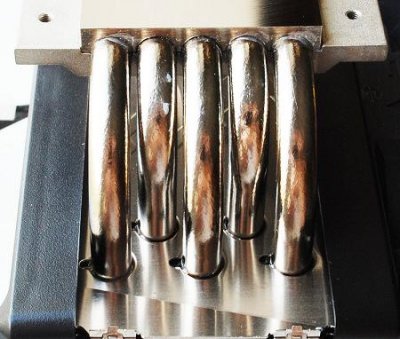

Тепловые трубки внутри массива радиатора расположены в шахматном порядке:

Как результат, все 8 мм тепловые трубки уместились в довольно узком 57 мм радиаторе, и инженеры смогли добиться более равномерного распределения тепла по пластинам. Как уже упоминалось, тепловые трубки припаяны к пластинам кулера. Самая тонкая часть основания под тепловыми трубками имеет 2,4 мм толщины.

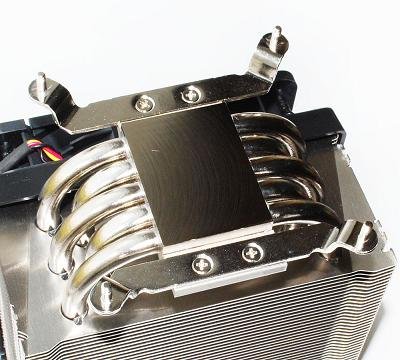

Основание кулера Thermaltake Frio исключительно выполнено, но финальная обработка могла бы быть получше:

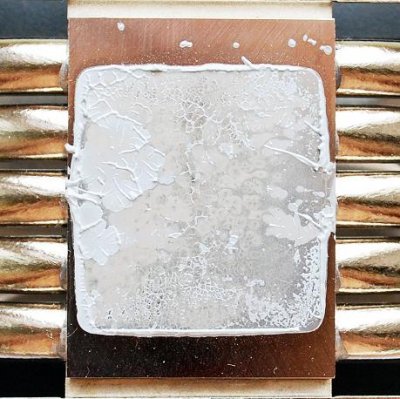

Вы можете четко видеть радиальные следы фрезы, который чувствуются на ощупь. Это довольно странно для Thermaltake, потому что все их предыдущие кулеры имели зеркально блестящие основания. Ну, самое главное, как вы можете видеть, это отпечаток теплораспределителя процессора:

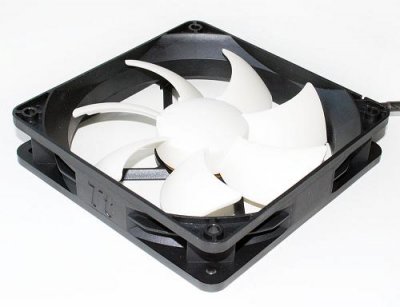

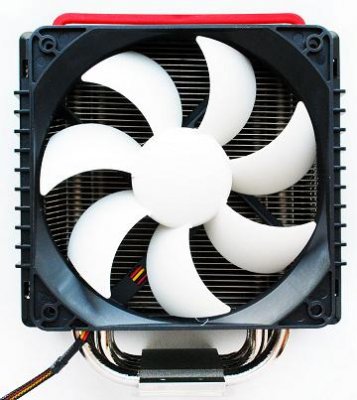

Thermaltake Frio оснащен двумя вентиляторами типоразмера 120х120х25 мм с черной рамкой и белой крыльчаткой с семью лопастями:

Лопасти вентилятора очень изогнутые и расширяются к концам. Крыльчатка имееет 113 мм в диаметре с 41 мм ротором. Вентилятор поставляется с кабелем длиной 250 мм. Скорость вращения каждого вентилятора регулируется малым вариатором, установленным прямо на кабель вентилятора. Поддерживаемый диапазон скорости вращения вентиляторов от 1250 до 2500 (!) об/мин, что ясно указывает на то, что Frio ориентирован на компьютерных энтузиастов, которые считают шум вторичным параметром. При максимальной скорости каждого вентилятора создается воздушный поток 101,6 CFM и издается 43 дБА шума. Шум на минимальной скорости вращения вентилятора составляет 23 дБА.

Судя по стикеру ротора, оригинальный производитель вентиляторов компания Power Logic. Вентиляторы используют улучшенный подшипник с увеличенным временем наработки на отказ до 50.000 часов. Напряжение запуска вентилятора составляет 6 V, и каждый вентилятор должен потреблять не более 6 Вт электроэнергии.

Вентиляторы крепятся к рамке двумя пластиковыми скобками, крепящимися на стороне радиатора пластинами с клипсами.

Использование пластмассовых элементов крепления и силиконовых держателей приводит к тому, что меньше вибраций передается от вентилятора к радиатору и тем самым издается меньше шума. Кроме того, пластиковая рамка и держатели вентиляторов расположены на некотором расстоянии от радиатора. Вентиляторы не имеют светодиодов.

Совместимость и советы по установке

Thermaltake Frio совместим со всеми современными платформами ПК. Процедура установки подробно описана в руководстве. Остановимся только на нескольких ключевых аспектах.

 Как уже упоминалось ранее, каждый аксессуар кулера запечатан в отдельный полиэтиленовый пакет с пометкой. Вы можете найти ту же маркировку в руководстве.

Если точно следовать маркировке, то весь процесс установки будет быстрым и безболезненным.

Единственная трудность, вероятно, заключается в установке винтов в задней части платы PCB, это необходимо сделать в конце, а не в начале, как вы обычно делаете в большинстве случаев. Однако, эта проблема может быть легко решена, если поставить кулер с ног на голову и попытаться установить плату сверху на кулер, а не наоборот: кулер на материнскую плату.

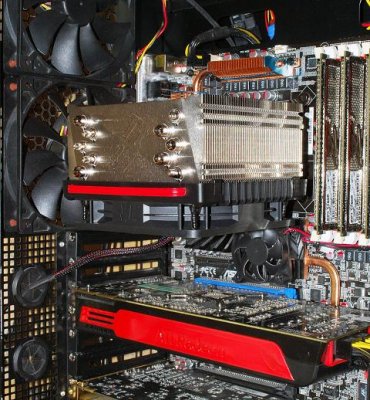

Расстояние от самой низкой пластины радиатора до основания составляет 38 мм. Добавить еще 4-5 мм для процессорного разъема с процессором в нем. Доступны 42-43 мм, чего может показаться достаточно, чтобы кулер Thermaltake Frio не мешал высоким радиаторам компонентов регулятора напряжения (кулер довольно широкий - 139 мм). Однако, пластиковые рамки для вентиляторов выступают на 7 мм по сторонам радиатора, поэтому на некоторых платах могут возникнуть проблемы совместимости. Тем не менее, у нас не было никаких проблем во время установки Thermaltake Frio на нашу Asus P6T Deluxe.

На официальном веб-сайте или в руководстве пользователя не упоминается предпочтительная позиция кулера на процессоре и внутри корпуса системного блока. Мы проверили эффективность кулера с радиатором, расположенным перпендикулярно DIMM слотам памяти, а также параллельно с ними. Так новый кулер Thermaltake выглядит внутри системного блока с одним вентилятором и без пластиковой крышки:

Тестовая система и методы

Мы собираемся проверить эффективность охлаждения нового Thermaltake Frio и его конкурентов в следующем стенде (боковая панель корпуса системного блока была удалена):

Материнская плата: ASUS P6T Deluxe (Intel X58 Express, LGA 1366, BIOS 2101);

Процессор: Intel Core i7-920, 2,67 ГГц, 1,25 В, 4 х 256 Кб L2, L3 8 Мб (Bloomfield, С0);

Термоинтерфейс: Arctic Cooling MX-2;

Видеокарта: ATI Radeon HD 5850 1 ГБ GDDR5, 725/4000 МГц;

Оперативная память: DDR3 3 х 2 Гб OCZ Platinum Low-Voltage Triple Channel (Spec: 1600 МГц / 7-7-7-24 / 1,65);

Жесткий диск: OCZ Agility EX SSD (SATA-II, 60 Гб, SLC, Indillinx, прошивка v1.31);

HDD для игр и программ: Western Digital VelociRaptor (SATA-II, 300 Гб емкости, 10000 об / мин, 16 МБ кэш-памяти, NCQ) внутри шасси звукоизоляции и охлаждения Scythe Quiet Drive 3,5 ";

Резервный жесткий диск: Western Digital Caviar Green WD10EADS (SATA-II, 1000 Гб, 5400 об / мин, 32 Мб, NCQ);

Системный блок: Antec Twelve Hundred (передняя панель: три вентилятора Noiseblocker NB-Multiframe S-серии MF12-S1 на 900 об / мин; задняя панель: два вентилятора Scythe Slipstream 120 на 900 об / мин; верхняя панель: стандартный 200 мм вентилятор на 400 об / мин; боковая панель удалена);

Панель управления и мониторинга: Zalman ZM-MFC2;

Блок питания: Zalman ZM1000-HP 1000 Вт (родной 140 мм вентилятор).

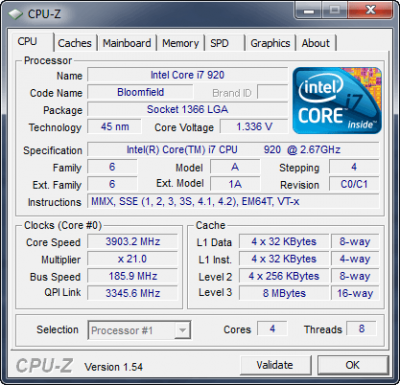

Разгон процессора был ограничен наименее эффективным кулером среди наших сегодняшних участников тестирования в тихом режиме. В результате, нам удалось разогнать четырехъядерный процессор (с полированными тепло-распределителем) с множителем, установленным на значении 21х и включенной "Load-Line Calibration", до 3,9 ГГц. Номинальное напряжение питания ядра процессора было увеличено до 1,35 V в BIOS материнской платы.

Кроме того, мы вручную установили следующие предельные напряжения в BIOS материнской платы:

CPU PLL Voltage - 1,8 В;

QPI / DRAM Core Voltage - 1,3625 В;

IOH Напряжение питания - 1,1 В;

IOH PCIE Напряжение питания - 1,5 В;

ICH напряжение - 1,1 В;

ICH PCIE напряжение - 1,5 В.

Напряжение памяти было выставлено на уровне 1,64 В и ее частота составила около 1,49 ГГц (7-7-7-14_1T тайминги). Все остальные параметры, доступные в BIOS материнской платы и связанные с разгоном процессора или памяти, остались неизменными.

Все тесты были выполнены в операционной системе Windows 7 Ultimate RTM x64. Мы использовали следующее программное обеспечение в нашей тестовой сессии:

Linpack 64-бит в LinX оболочке версии 0.6.4 - для создания максимальной нагрузки на процессор (5 Linpack потоков в каждом цикле с 4096 MB оперативной памяти);

CPU-Z 1,54 - для контроля напряжения процессора и его частоты;

Real Temp 3,58 - для мониторинга температуры ядра процессора;

Everest 5.30.2109 Beta - для мониторинга скорости вращения вентиляторов.

Процессор был загружен с двумя последовательными тестами Linpack с настройками, как указано выше. Период стабилизации для температуры процессора между двумя циклами испытаний был около 8-10 минут. Мы взяли максимальную температуру самого горячего ядра процессора для результатов диаграмм. Температура окружающей среды была проверена рядом с системным блоком электронным термометром с точностью 0,1 ° С, который также позволяет отслеживать изменения температуры за прошедшие 6 часов. Комнатная температура в течение нашей тестовой сессии была довольно высокой и варьировала между 27.9-28.3 ° C. Что ж, похоже, условия будут немного более сложными для тестирования участников.

Уровень шума каждого кулера измерялся между 1:00 и 3:00 утра в закрытом помещении около 20 м2 с использованием электронного измерителя шума CENTER-321. Уровень шума для каждого кулера тестировался вне системного блока, когда единственным источником шума в лаборатории были кулера и его вентилятор. Прибор была установлен на штатив и всегда был на расстоянии 200 мм от ротора вентилятора. Испытуемые системы охлаждения были размещены на краю стола на листе из пенополиуретана. Самый низкий уровень шума наш шумометр может зарегистрировать на уровне 29,8 дБА, субъективно комфортный уровень шума в этих условиях тестирования был порядка 34 дБ (не путать с низким уровнем шума). Скорость вращения вентиляторов была скорректирована во всем поддерживаемом диапазоне, путем изменения напряжения с 0,5 В приращением напряжения.

Мы собираемся сравнить Thermaltake Frio с Zalman CNPS10X Performa. Кроме того родной вентилятор Zalman был также проверен с двумя вентиляторами Frio. Мы также будем включать результаты конечного победителя на сегодняшний момент - Noctua NH-D14, оснащенного двумя вентиляторами Noctua NF-P14.

Супер-кулер тестировался в двух режимах вентилятора: при максимальной скорости вращения 1230 об / мин и в автоматическом режиме при 800 об / мин.

Тесты эффективности охлаждения

Прежде чем оценивать охлаждающий потенциал кулера Thermaltake Frio, давайте посмотрим зависимость эффективности его радиатора охлаждения от скорости вращения вентилятора по умолчанию и количества вентиляторов. Наши тесты показали, что эффективность охлаждения Thermaltake Frio сильно зависит от скорости вращения и числа участвующих вентиляторов. Понижение температуры происходит наиболее агрессивно в интервале между 800 и 1400 об / мин. Конечно, с двумя вентиляторами Thermaltake Frio охлаждает процессор лучше, и это значение колеблется в пределах 2-4 ° С в зависимости от скорости вентилятора. Если Frio оснащен только одним вентилятором, то температура процессора может начать двигаться вниз даже в период между 1600 и 2000 об / мин, а также с двумя вентиляторами радиатор достигает насыщения на 400 об / мин раньше. Тем не менее, если вы пытаетесь выжать все соки из вашего процессора, то вы можете срезать еще 2 ° С температуры процессора, ускоряя вентиляторы до 2500 об / мин.

С результатами нашего сравнительного тестирования можно ознакомиться на диаграмме:

Необходимо признать, что результаты Thermaltake Frio не слишком впечатляют. Новый кулер работает с одним вентилятором на минимальной скорости вращения (согласно спецификации) от 1250 об / мин и уступает более легкому и дешевому Zalman CNPS10X Performa с родным вентилятором на минимальной скорости 1100 оборотов в минуту. И это все несмотря на то, что тепловые трубки кулера Zalman всего 6 мм в диаметре, а не 8 мм, так как у Frio. Радиаторы этих двух кулеров такого же эффективного размера, они имеют одинаковую толщину пластины и зазоры между ними, но Thermaltake, тем не менее уступает. Frio также не опережает Zalman CNPS10X Performa в ходе испытаний с двумя вентиляторами в двух различных режимах скорости. Хотя разница в этом случае является незначительной (1-3 ° С), Zalman все же впереди нового кулера Thermaltake.

Что касается сравнения между Thermaltake и Zalman CNPS10X Performa против Noctua NH-D14, требуется совсем немного, чтобы догнать сегодняшнего фаворита охлаждения. Удивительно, но даже с двумя вентиляторами, работающими на 2500 об / мин Frio не может превзойти Noctua NH-D14 с парой 140 мм вентиляторов, работающих на умеренной скорости 1230 об / мин. Что касается кулера Zalman, ему удалось добиться успеха и оставить Thermaltake Frio на 2 ° C позади.

Акустические испытания

Мы заметили уже во время испытаний эффективности охлаждения, что родные вентиляторы кулера Thermaltake Frio имеют исключительно высокое качество. Результаты наших тестов шума подтвердили это впечатление. Вентилятор Frio оказались самым тихим среди всех трех кулеров. Этот вентилятор работает на субъективно комфортном уровне шума до 1250 об / мин, а при 950-1000 об / мин можно считать очень тихим. Thermaltake Frio не имеет паразитных гармоник и хрустящих звуков, звона пластин радиатора или скрипа пластиковых рамок вентилятора. Также отсутствует нелинейность изменения уровня шума при изменении скорости вращения вентилятора вращения, которую мы можем наблюдать у родного вентилятора кулера Zalman CNPS10X Performa, например. В целом, мы имеем полное право заключить, что новый кулер Thermaltake имеет очень высокое качество вентиляторов.

Шум Thermaltake Frio с двумя вентиляторами точно такой же, потому что наша измерительная техника не позволяет зарегистрировать акустические отличия конфигурации с двойным вентилятором. Однако, субъективно шум не увеличивается, когда мы добавляем второй вентилятор Thermaltake Frio.

Заключение

Таким образом, удалось ли Thermaltake создать истинный супер-кулер? Сложно ответить на этот вопрос однозначно. С одной стороны, Thermaltake Frio - это действительно очень эффективная система охлаждения, которая прекрасно может справиться с прилично разогнанным четырехъядерным процессором. Но, честно говоря, можно с уверенностью утверждать, что многие из вас ожидали намного больше от кулера, вооруженного пятью 8 мм тепловыми трубками, толстых пластин радиатора со значительным эффективным размером поверхности, пайкой в пятнах контакта, двумя мощными вентиляторами и продуманными элементами крепления. В этом случае действительно трудно назвать точные причины не такого уж победоносного выступления сегодня по сравнению с технологически скромным и менее дорогим кулером Zalman CNPS10X Performa. Может быть, инженеры Thermaltake должны еще протестировать, улучшить конструкцию, и попытаться устранить проблему, не позволяющую Frio успешно конкурировать с топовыми решениями от других производителей. В противном случае, этот кулер будет лишь одним из многих, но не один из лучших, который мы хотим видеть в данном случае.

Нельзя не отметить высококачественные вентиляторы Thermaltake Frio с исключительно низким уровнем шума. Единственное, неудобно регулировать скорость вращения вентиялторов, и нужно использовать два разъема регулировки. Некоторые поклонники моддинга, которые просто не могут найти свой компьютер в темноте, если что-то внутри не светится, могут пожаловаться, что нет светодиодов, но сложно назвать это полноценным недостатком. Кулер полностью универсальный и поставляется с безопасным механизмом крепления - неоспоримые преимущества Frio.

Подводя итог, Thermaltake Frio не победил сегодня признанных фаворитов, но и не выглядел бледно на их фоне. Поэтому представляет собой неплохой вариант системы охлаждения. Если вам нужен кулер не такой, как у всех, да еще и с великолепными шумовыми характеристиками, Thermaltake Frio истинно ваш выбор.
