Обзор корпуса Fractal Design Arc Midi Tower

Компания Fractal Design была основана сравнительно недавно, в 2007 году. По сравнению с конкурентами она выглядит очень молодой, но возраст не помешал шведскому производителю обзавестись многочисленными поклонниками. Рецепт успеха заключается в узнаваемом, стильном дизайне и высоком качестве изделий. Ассортимент Fractal Design включает корпуса, которые выступают основным продуктом, а также блоки питания и различные аксессуары.

Мы оценим преимущества шведского дизайна на примере корпуса Fractal Design Arc Midi Tower. Эта модель снискала популярность во многих европейских странах. Не так давно ее сменила преемница, Fractal Design Arc Midi R2, которая отличается наличием окна в боковой стенке, реобасом на панели управления и небольшими изменениями в конструкции.

Упаковка

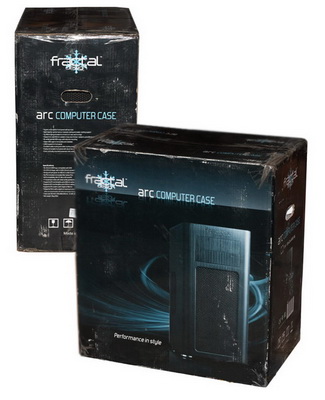

Компьютерный корпус Fractal Design Arc Midi Tower поставляется в торговые сети в картонной коробке средних габаритов, составляющих 570 х 330 х 620 мм. На боковых панелях напечатаны фотографические изображения интерьера и экстерьера устройства, а также описаны основные особенности конструкции.

Упаковка выполнена с использованием цветной полиграфии, в темных тонах. К сожалению, русского перевода нет, но в характеристиках можно разобраться и без него.

При покупке следует учесть сравнительно большой вес данного корпуса. Для переноски в коробке выполнены стандартные прорези, но нести около одиннадцати килограмм, особенно на большое расстояние, может оказаться нелегким делом. С другой стороны, в случае с компьютерными корпусами большой вес обычно говорит о высоком качестве материалов.

Лежащий внутри компьютерный корпус зажат между двумя пенопластовыми демпферами, которые обеспечивают ему безопасную транспортировку.

Комплект поставки

Вместе с корпусом внутри упаковки мы обнаружили набор крепежей для установки материнской платы и накопителей, руководство пользователя, две широкие стяжки для проводов, системный динамик, заглушку для передней панели, регулятор скорости вентиляторов и кабель к нему.

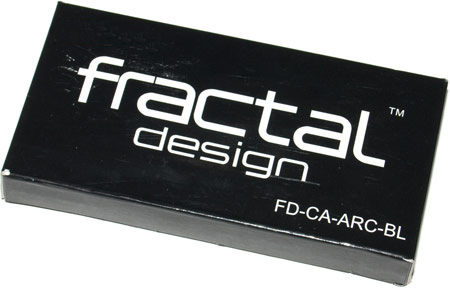

В качестве приятного бонуса можно рассматривать крестовую отвертку г-образной формы. Большая часть этого набора лежит в отдельной коробке. Винтовые крепежи расфасованы по отдельным пакетам с застежкой. Хотя комплект поставки не блещет изобилием, он включает все необходимое для сборки компьютерной системы.

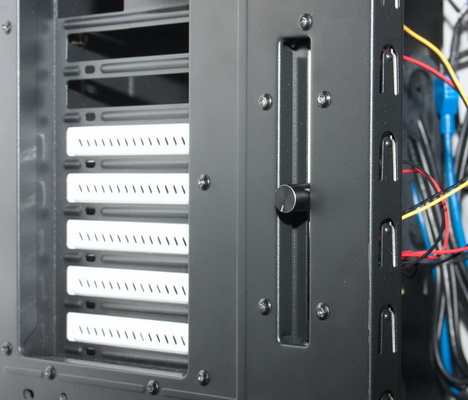

Реобас выполнен съемным, он может устанавливаться в один из слотов для карт расширения. С помощью комплектного кабеля к регулятору можно подключить три вертушки одновременно, с синхронной регулировкой скорости.

Руководство пользователя лишено русского перевода и снабжено минимумом иллюстраций. Поэтому, если вы не владеете английским, то вряд ли сможете получить пользу от имеющейся там информации.

Внешний вид

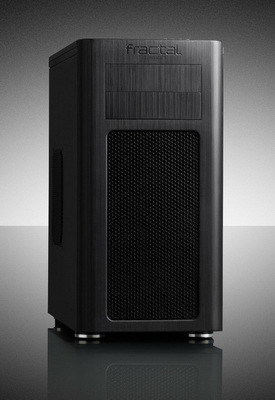

Дизайн корпуса Fractal Design Arc Midi Tower можно охарактеризовать как приятный и сдержанный. Передняя панель обладает закругленными гранями, что нивелирует немного увеличенные размеры, равные 230 x 462 x 515 мм. Масса достигает 10 кг. Корпус полностью черный, с матовой и немного шершавой фактурой. На такой поверхности отпечатки пальцев практически незаметны, а если они вдруг появятся, их очень легко стереть. Других вариантов цветового оформления не предусмотрено.

Фронтальная панель изготовлена из толстого высококачественного пластика и отличается высокой жесткостью. Ее поверхность напоминает по текстуре шлифованный металл, причем сходство просто потрясающее. Довольно большой участок покрыт перфорированной сеткой с крупными (5.5 мм) шестигранными ячейками. Сквозь них можно разглядеть пылевой синтетический фильтр. В верхней части панели, вытеснен логотип компании Fractal Design.

Панель крепится к шасси защелками. Чтобы снять эту деталь корпуса, достаточно потянуть ее на себя за нижнюю часть. Для удобства пользователя при проведении этой операции, производитель предусмотрел специальные выемки. Поэтому установка фронтальных вентиляторов не вызовет затруднений. Немного удивляет, что вентиляторы крепятся к съемной панели, а не к металлическому шасси.

Fractal Design Arc Midi Tower располагает двумя посадочными местами для пятидюймовых устройств. Одно из них может использоваться и для 3,5-дюймовых устройств. Для этих целей внутри корпуса имеется специальный кронштейн. Эстетичный внешний вид при такой замене обеспечивает комплектная заглушка-переходник.

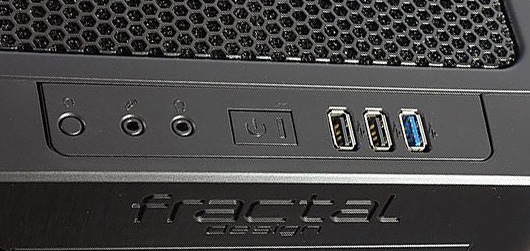

Элементы управления расположены на верхней панели. Они представлены традиционными кнопками «POWER» и «RESET». Рядом находятся три порта USB, один из которых относится к стандарту USB 3.0, а также два аудиоразъема для подключения наушников и микрофона. Все интерфейсы и переключатели разместились в передней части верхней панели, у самой кромки. Благодаря такой компоновке они малозаметны и удобны в использовании.

В центре панели управления разместилась кнопка включения, в которую вмонтированы небольшие светодиодные индикаторы работы компьютера и активности жесткого диска. Они не отличаются чрезмерной яркостью свечения, поэтому не мешают даже в темноте.

Оставшаяся свободной площадь верхней панели закрыта крупной металлической сеткой, такой же, как на передней панели. Эта часть панели снимается, для чего ее необходимо сдвинуть назад и потянуть вверх. С внутренней стороны она покрыта поролоновым пылевым фильтром.

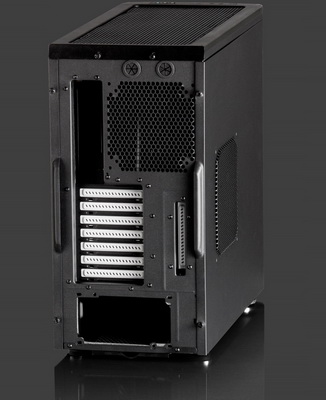

Задняя панель мало отличается от задних панелей других корпусов аналогичного класса. Благодаря нестандартным габаритам данного корпуса, появилась возможность установки крупного 140-мм вентилятора. Блок питания имеет нижнее расположение, что уже стало стандартом для современных корпусов формата Middle Tower. Предусмотрено посадочное место для двенадцатисантиметровой вертушки. Над прямоугольным отверстием блока питания тянется ряд из семи слотов для карт расширения. Восьмой слот расположен перпендикулярно. Согласно рекомендациям разработчиков, сюда должен устанавливаться регулятор скорости вентиляторов. Разумеется, этим советом можно пренебречь и использовать слот для любого другого устройства.

В верхней части находятся прямоугольный вырез для интерфейсной панели материнской платы и вентиляционная решетка, сквозь которую видны белые лопасти фирменного вентилятора, который установлен на заводе производителем. Всего в рассматриваемом корпусе присутствует три предустановленных вертушки, о которых мы подробнее поговорим чуть позже. На самом верху расположились два отверстия для шлангов системы жидкостного охлаждения, которые закрыты сегментированными резиновыми пробками. Диаметр каждого отверстия составляет два сантиметра.

Нижняя панель выглядит вполне заурядно. Ее задняя часть покрыта перфорацией, через которую поступает воздух к блоку питания и нижнему вентилятору (если владелец корпуса его установит). Нижнее посадочное место позволяет монтаж как 120, так и 140-мм вентилятора. Предусмотрен пылевой съемный фильтр, который при необходимости легко очистить струей проточной воды.

Корпус покоится на сравнительно широких ножках, выполненных из плотной резины. По бокам они поблескивают эффектной окантовкой из полированного алюминия. Получилось очень стильно, а применение резины в конструкции позволило уменьшить уровень передаваемых полу вибраций.

Правая боковая панель ничем не привлекает внимание, так как представляет собой гладкий стальной лист. Противоположная стенка снабжена посадочными местами для 140 или 180-мм вентилятора и слегка выступающей вентиляционной решеткой.

Чтобы снять боковые панели, их нужно сдвинуть назад. Дополнительная фиксация стенок обеспечивается винтами с накатанной головкой. При желании, владелец может менять боковые стенки местами.

При осмотре корпуса обращает на себя внимание непривычно большая толщина боковых стенок, которая составляет 0,92 мм. Неудивительно, что они демонстрируют очень хорошую жесткость, а вес корпуса почти вдвое превышает массу большинства представителей семейства Middle Tower. Высокая жесткость свойственна всей конструкции Fractal Design Arc Midi Tower. Сборка произведена качественно, панели плотно подогнаны между собой. Мы не обнаружили люфтов или чрезмерно больших зазоров.

Внутреннее устройство корпуса

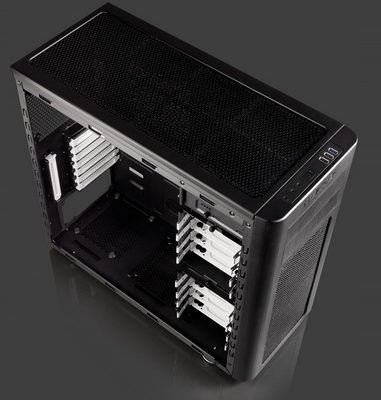

Большая часть внутреннего пространства Fractal Design Arc Midi Tower окрашена в черный цвет. На темном фоне выделяются лотки накопителей, заглушки карт расширения и лопасти вентиляторов, которые волею дизайнеров получили белую окраску. Решение получилось очень удачным, но отсутствие прозрачного окна на боковой панели не позволит любоваться им постоянно. Очевидно, в компании Fractal Design пришли к аналогичному выводу, так как новая модель Arc Midi Tower щеголяет прозрачным окном. Разумеется, за более эффектную внешность пришлось заплатить вентиляционными качествами.

Корпус Fractal Design Arc Midi Tower поддерживает установку материнских плат стандартов ATX, Mini-ITX и microATX. Стойка для накопителей состоит из двух частей, каждая содержит по четыре отсека. Все они ориентированы в сторону пользователя, что значительно упрощает процесс установки или замены устройства. Часто подобные конструкции ограничивают габариты видеокарты, но к рассматриваемой модели это не относится.

Fractal Design Arc Midi Tower позволяет установку видеокарт длиной до 47 см. Это достигается за счет съемной секции стойки для накопителей. При установке длинной видеокарты требуется выкрутить несколько фиксирующих винтов, которые расположены по бокам и демонтировать верхнюю секцию стойки.

Нижнюю стойку снять нельзя, поэтому для системы с двумя видеокартами необходимо подобрать модели не длиннее 290 мм.

Все восемь отсеков оборудованы специальными выдвижными рамками-лотками. По сути, это пластиковые контейнеры с посадочным местом для накопителя. Они поддерживают установку как 2,5-дюймового, так и 3,5-дюймового устройства. Благодаря такой универсальности, пользователь может разместить SSD-диски и винчестеры в любом отсеке.

Процесс монтажа очень простой и занимает мало времени. Жесткий диск прикручивается к рамке винтами, входящими в комплект поставки. Каждый лоток снабжен четырьмя эластичными прокладками, которые сглаживают вибрации, возникающие при работе жестких дисков. Чрезмерно усердствовать с затягиванием винтов не нужно, иначе эффект от использования виброгасящих прокладок будет утрачен. Затем лоток следует установить на специальные направляющие и задвинуть до упора, что сопровождается характерным щелчком.

Все заглушки, закрывающие слоты карт расширения, могут использоваться многократно. Поэтому если при апгрейде вы замените материнскую плату на модель больших или меньших размеров, задняя панель не будет зиять лишними отверстиями. Заглушки фиксируются при помощи винтов с накатанной головкой.

Посадочное место для блока питания также оборудовано прорезиненными прокладками. При использовании источника питания длиной более 170 мм, установка вентилятора на дне корпуса станет невозможна, так его посадочное место будет частично перекрыто. Блок питания может быть установлен как вниз вентилятором, так и вверх.

Увеличение глубины корпуса позволяет установить в компьютер крупные процессорные кулеры. Их высота может доходить до 180 мм. Это значение с запасом покрывает весь ассортимент современных суперкулеров серийного производства. Даже такие гиганты как Scythe Ashura, Enermax ETS-T40-TB и Noctua NH-U14S не превышают по высоте 165 мм. Возможность использования мощных систем охлаждения наверняка привлечет внимание оверклокеров. Дальнейший осмотр и тестирование показали, что Fractal Design Arc Midi Tower может с успехом использоваться в качестве корпуса для разогнанной компьютерной системы.

Система принудительной циркуляции воздуха представлена тремя предустановленными вентиляторами Fractal Design FD-FAN-140, которые находятся на верхней, задней и передней панелях корпуса. Все вентиляторы относятся к крупным четырнадцатисантиметровым моделям. Они рассчитаны на скорость вращения около 1000 об/мин, при этом уровень шума не превышает 18,5 дБ, а воздушный поток составляет 66 CFM. Данная модель изготовлена из прочного, качественного пластика. Белая крыльчатка насчитывает одиннадцать лопастей изящной серповидной формы. Рама корпуса получила черную окраску. Питание поступает по гибкому трехжильному кабелю, который заключен в тканевую оплетку черного цвета.

Если комплектных вертушек окажется недостаточно для охлаждения компонентов компьютерной системы, пользователь может добавить еще несколько дополнительных. Доступна установка одного вентилятора на переднюю, нижнюю и боковую панели и двух вентиляторов на верхнюю. В последнем случае имеются в виду две стосороковки, хотя при желании их можно заменить на одну вертушку размером 180 мм.

Как видите, герой нашего обзора обладает очень хорошим потенциалом для совершенствования системы охлаждения. Пользователь может направить потоки воздуха внутри корпуса наиболее рационально. Крупные корпусные вентиляторы позволяют рассчитывать на хорошее охлаждение и тихую работу системного блока.

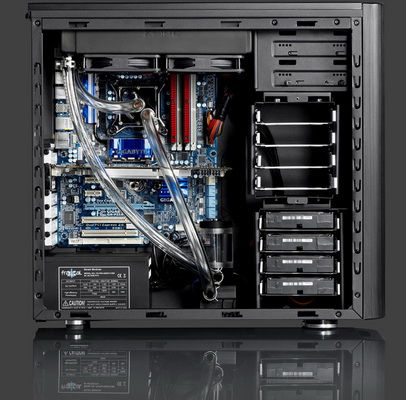

Также следует упомянуть о возможности установки на верхней стенке шасси радиатора системы водяного охлаждения. Правда, если его высота (с вентиляторами) будет превышать шесть сантиметров, придется снять верхнюю панель. После этого ограничения на габариты радиатора исчезнут, но внешний вид корпуса частично утратит элегантность.

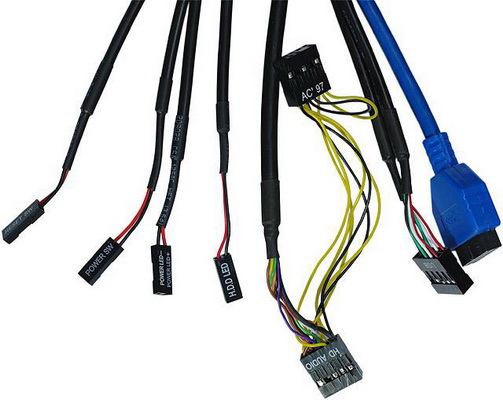

Провода, соединяющие порты и кнопки управления с соответствующими разъемами на материнской плате обладают достаточной длиной, чтобы легко достать до любого ее участка. Набор разъемов стандартен, отметим лишь звуковой разъем передней панели, который представлен как в варианте HD Audio, так и AC 97.

Напротив процессорного разъема, в поддоне материнской платы, сделано большое отверстие, служащее для упрощения установки кулеров с задней усилительной пластиной. Между боковой панелью и поддоном довольно много свободного места, поэтому выполнить скрытую укладку проводов очень легко.

Организация внутреннего пространства в корпусе Fractal Design Arc Midi Tower вообще находится на высоком уровне. Установка материнской платы, как и всех других комплектующих, прошла без малейших затруднений. Большинство кабелей были проложены за поддоном, что положительно повлияло на внутреннюю циркуляцию воздуха и заметно облегчило подключение различных компонентов системы. Исключением стал кабель регулятора скорости вентиляторов, который пришлось проложить без изысков.

Тестирование

При тестировании корпуса Arc Midi Tower использовалась система на основе материнской платы ASUS P8P67, центрального процессора Intel Core i5-2500K и видеокарты GTX 570. Стендовый процессор был разогнан до 4500 МГц. При этом напряжение Vcore было поднято через BIOS материнской платы до отметки 1.4 В. Энергосберегающие функции процессора были отключены.

Для создания нагрузок использовались программы LinX, Heaven DX11 Benchmark и тесты из пакета AIDA64. Показатели температуры снимались утилитами из пакетов MSI Afterburner, AIDA64 и программой Real Temp.

Температура в помещении где проводилось тестирование составляла 26 градусов Цельсия.

Прежде чем рассмотреть результаты тестов, хотелось бы рассказать об обнаруженном при их проведении неприятном моменте. Выяснилось, что штатный реобас не совсем корректно функционирует. Если установить положение регулятора на максимум, то напряжение на выходе составляет 11.5 В, тогда как в минимальном положении оно настолько снижается, что вентиляторы останавливаются. Даже в среднем положении регулятора выходное напряжение составляет примерно 2.6 В, чего может оказаться недостаточно для уверенного старта вентиляторов.

Конечно, это серьезный недостаток регулятора скорости. Стоит повернуть ручку чуть больше, чем нужно или случайно задеть и часть корпусных вентиляторов (или все) остановится. Это чревато перегревом, а в некоторых случаях, например, при проведении оверклокерских манипуляций, выходом из строя дорогостоящих комплектующих. Согласитесь, потерять видеокарту или винчестер из-за копеечного реобаса будет очень неприятно.

В новой модели Fractal Design Arc Midi R2 этот регулятор заменен трехпозиционным переключателем. Нам не понравились оба варианта. Лучшим решением будет приобретение полноценного отдельного реобаса, с возможностью индивидуального управления всеми вентиляторами системы.

Теперь вернемся к результатам нашего небольшого исследования. Они отображены в нижеприведенной диаграмме.

На максимальных оборотах корпусных вентиляторов (1000 об/мин), корпус демонстрирует весьма неплохое охлаждение как процессора, так и видеокарты. Разница между открытым стендом всего лишь два градуса. Но стоит снизить обороты, как видеокарта начинает перегреваться. Причем так сильно, что наш тестовый компьютер ушел в перезагрузку.

На охлаждение центрального процессора корпусные вертушки не оказывают такого сильного влияния. Даже на минимальной скорости разница с открытым стендом составила всего четыре градуса.

Еще одним проблемным местом оказалась корзина для накопителей. Установленный в нее жесткий диск чувствовал себя лучше чем в открытом стенде, но все же не слишком комфортно. Признаться, мы ожидали более впечатляющих результатов, ведь на передней панели, перед корзиной для накопителей, установлен крупный вентилятор. Выяснилось, что на его эффективность драматически повлиял поролоновый фильтр, а также небольшой размер вентиляционных прорезей в отсеках для накопителей.

Аналогичное отрицательное воздействие на циркуляцию воздуха создает фильтр на верхней панели. Верхний вентилятор работает на выдув, но почти весь воздушный поток отбивается от слоя поролона, создавая при этом лишний шум.

Удалить фильтры или заменить их на менее плотные будет наиболее простым и эффективным способом существенно улучшить вентиляцию в корпусе Fractal Design Arc Midi Tower. Но даже без модернизации он демонстрирует неплохие результаты, главное, не снижать скорость системных вентиляторов. Кстати, особой необходимости в этом нет, так как вентиляторы оказались очень тихими.

Уровень шума

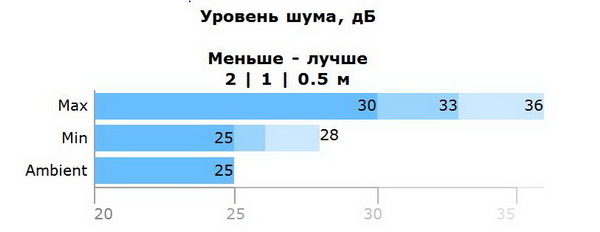

Чтобы правильно оценить уровень шума, производимый штатными вентиляторами, мы снизили обороты процессорного кулера и турбины видеокарты до минимально возможных. Уровень фонового шума в помещении составлял примерно 25 дБ. Замеры проводились шумомером Becool BC-8922. Полученные результаты отображены на следующей диаграмме.

На минимальных оборотах вертушки Fractal Design не слышно даже возле самого корпуса. На максимальной скорости шум различим на дистанции до двух метров, однако и на более близких дистанциях он не вызывает неприятных ощущений.

Шум от работы жестких дисков не слышен вообще, при условии правильной установки накопителя. Это объясняется поглощением создаваемых вибраций тяжелым корпусом и резиновыми прокладками.

Заключение

Рассмотренная в этом обзоре модель заметно отличается от привычных «геймерских» корпусов, которые часто встречаются в компьютерных салонах. Как правило, они выделяются оригинальным дизайном, с изобилием декоративных пластиковых элементов и яркими огнями подсветки. Шведские разработчики из компании Fractal Design выбрали иное направление.

В Fractal Design Arc Midi Tower основное внимание уделено функциональности и качеству. В отличие от многих других производителей, Fractal Design не экономит на материалах, поэтому данный корпус обладает уникальной устойчивостью и прочностью. Он великолепно гасит вибрации, возникающие от работы жестких дисков и систем охлаждения. Посадочные места «шумных» комплектующих снабжены специальными резиновыми прокладками.

Нам понравилось внимание к мелочам: перфорированные области имеют пылевые фильтры, присутствует поддержка систем водяного охлаждения, сборка системы проходит без лишних вопросов и осложнений. Также заслуживают одобрения три предустановленных 140-мм вентилятора фирменного производства, удобный доступ к корзине для накопителей, которая оборудована быстросъемными лотками.

Конструкция шасси Fractal Design Arc Midi Tower позволяет использовать в системе самые длинные из существующих видеокарт и устанавливать крупногабаритные процессорные кулеры, а ведь это не полноразмерная башня, а скромный Midi Tower.

Внешний вид Fractal Design Arc Midi Tower очень сдержанный и строгий. При этом он совершенно не напоминает дешевые корпуса «безымянных» производителей. С первого взгляда понимаешь, что это солидный и качественный корпус, созданный в расчете на производительные компьютерные конфигурации.

Данную модель можно использовать для проведения оверклокерских экспериментов (желательно установить дополнительные вентиляторы и удалить некоторые из штатных фильтров) или сборки мощного игрового компьютера. При этом пользователь получит хорошее охлаждение при низком уровне шума.

Недостатки у Fractal Design Arc Midi Tower присутствуют, хотя при наличии некоторого опыта, их можно устранить за несколько минут. К ним следует отнести некорректную работу комплектного реобаса, а также слишком плотные пылевые фильтры, часть которых оказалась лишней.
