Обзор корпуса Cooler Master Elite 332

Компьютерные корпуса корпорации Cooler Master присутствуют на нашем рынке в достаточно широком ассортименте. В модельной линейке компьютерных корпусов этого производителя есть как дорогие изделия, предназначенные для сборки высокопроизводительных систем, так и продукты средней ценовой категории со встроенным блоком питания на которые есть устойчивый спрос. Именно к таким изделиям относится компьютерный корпус Cooler Master Elite 332.



Компоновка и дизайн

Корпус Elite 332 имеет современный дизайн, в котором удачно сочетаются черный и серебристый цвета. Его внешний вид офисным никак не назовешь, с первого взгляда видно, что он предназначен для домашнего использования. По своему стилю оформления он несколько напоминает современные геймерские корпуса. Нет ничего лишнего, все к месту, что же касается небольших зеркальных вставок, то они смотрятся очень органично.

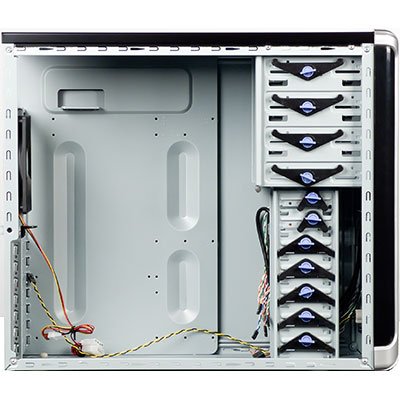

Корпус имеет типичную для изделий средней ценового сегмента компоновку с продольным расположением отсека для жестких дисков и блоком питания расположенным в верхней части.
Конструкция
Корпус изготовлен из стального листа толщиной 0,6 мм поэтому имеет достаточно жесткую конструкцию. Лицевая панель выполнена из качественного пластика черного цвета, на все детали которые имеют серебристый цвет, краска нанесена с помощью метода напыления. Все фронтальные интерфейсы установлены в средней части лицевой панели. Блок органов управления находится ниже интерфейсных разъемов. Они расположены в пределах досягаемости пользователя сидящего возле установленного на пол системного блока. Кнопка включения оптимального размера и изготовлена качественно. Для удобного пользовании кнопкой перезагрузки в пластике лицевой панели выпрессована специальная ниша.

Система вентиляции корпуса

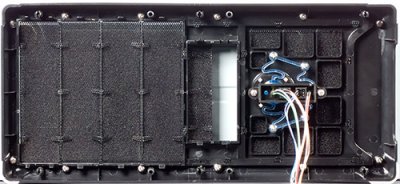

Почти вся передняя панель корпуса перфорирована, что способствует лучшему охлаждению. С внутренней стороны установлен пылевой фильтр из синтетического материала, но на нижней части лицевой панели он отсутствует. При необходимости фильтр можно демонтировать, но на это уйдет немало времени. Правая и верхняя панели сплошные, а на левой находятся два вентиляционных отверстия: одно прямоугольной формы, а другое круглое. На последнее установлен пластиковый воздуховод. Перед отсеком для жестких дисков находится универсальное посадочное место для вентилятора, допускается установка бловеров с диаметром крыльчатки 120, 80 или 92 мм. На заднюю панель установлен фирменный 120 мм. бловер который имеет трехконтактный разъем. В комплекте поставки к нему идет специальный переходник, с помощью которого его можно подключить к блоку питания. Все без исключения вентиляционные отверстия выбиты в металле корпуса штампами.

Процесс сборки системного блока

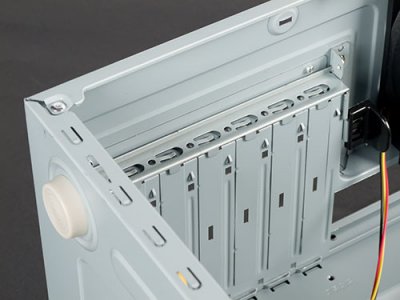

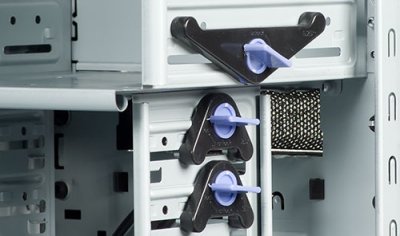

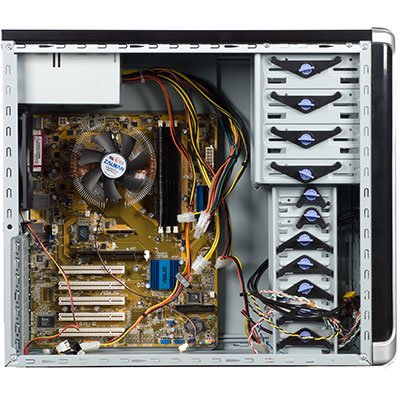

На внешние интерфейсы корпуса не установлена заглушка, что экономит время при его сборке. Для установки системной платы следует использовать стандартный способ крепления с помощью шестигранных стоек с резьбой, которые крепятся на основание, предназначенное для установки системной платы. Если вы решите установить в Elite 332 системную плату, на которую установлен габаритный кулер, то вам придется демонтировать встроенный в боковую панель пластиковый воздуховод. Для подключения фронтальных интерфейсов используются монолитные коннекторы. В продольный отсек корпуса допускается установка до пяти жестких дисков, но как показывает практика, самым предпочтительным вариантом является установка винчестеров через одно посадочное место. Жесткие диски крепятся безвинтовым способом с помощью накладных креплений, которые надежно их фиксируют. Все платы расширения тоже крепятся безвинтовым способом с помощью Г-образной стальной планки, которая их прижимает. Они фиксируются достаточно качественно, поэтому необходимость в винтовом креплении практически отпадает, единственным исключением являются высокопроизводительные видеокарты с двухслотовой системой охлаждения. Длина проводов идущего в комплекте блока питания является достаточной для удобного подключения всех компонентов системы. Допускается установка в корпус плат расширения которые имеют длину до 305 мм., но необходимо иметь в виду что платы длиной превышающей 250 мм. блокируют доступ к посадочным местам для винчестеров.

Тестирование эффективности системы вентиляции корпуса
На последнем этапе для тестирования корпуса были задействованы программные средства, которые сильно нагружают все подсистемы компьютера. В результате резко возрастает тепловыделение всех компонентов системы, и предоставляется возможность для оценки производительности системы охлаждения компьютерного корпуса. Проводилось тестирование Elite 332 в 3-х режимах работы с использованием предустановленного комплектного вентилятора на задней панели.
Измеренные значения температур находятся на вполне приемлемом уровне, даже при условии работы вентилятора на пониженных оборотах. Однако температурные показатели жесткого диска свидетельствуют о том, что на передней панели желательно установить низкооборотный вентилятор.

Измерение уровня шума и оценка вибрации
Для большей точности измерений была выбрана звукоизолированная комната, уровень фонового шума которой находился на уровне 20 дБА. Во время испытаний все электрические устройства в помещении были отключены, уровень шума измерялся шумометром ВШВ-002 М3.
Когда предустановленный вентилятор работает на номинальных оборотах, то есть при подаче на него напряжения 12 В, уровень шума находится на приемлемом уровне, при пониженном напряжении до 5 В, он переходит в режим работы с низкими оборотами и его шум становится едва различимым на фоне системы.
Даже в том случае, когда вентилятор работал на максимальных оборотах, вибрации корпуса отсутствовали.

Затем было решено выяснить, насколько ослабляет уровень шума корпус Elite 332. Для этого на материнскую плату был установлен процессорный кулер Zalman CNPS 7000 на который установлен вентилятор с диаметром 80 мм., 3000 об/мин. В результате установлено значительное ослабление уровня шума по направлению к центру верхней панели, но ослабление в середине передней панели незначительно. Причина этого явления в том, что передняя панель перфорирована.
Выводы и оценки
Корпус Cooler Master Elite 332 – это достаточно качественное изделие, которое предлагается по приемлемой цене. Он способен обеспечить эффективное охлаждение даже очень высокопроизводительных систем с мощными видеокартами.
В том случае если дисковая подсистема испытывает большую нагрузку или если в систему установлено несколько винчестеров настоятельно рекомендуется установка на переднюю панель дополнительного вентилятора.
Корпорация Cooler Master разработала достойный продукт в среднем ценовом сегменте рынка. Корпус имеет отличный набор потребительских характеристик и хорошее соотношение цена/качество.
