Обзор компьютерного корпуса Zalman Z5 Plus
Компьютерный корпус Zalman Z5 появился в продаже во второй половине 2012 года. От своих предшественников, моделей Z9 и Z11, он отличается меньшими габаритам и более совершенной конструкцией шасси. Существует две модификации корпуса: Z5 и Z5 Plus. Вариант Plus может похвастаться прозрачным окошком, встроенным реобасом и дополнительным вентилятором с подсветкой. Именно он является героем данного обзора.

Zalman Z5 Plus продается в коробке сравнительно небольших размеров: 526 x 255 x 575 мм. Масса брутто около 7 кг. Оформлена упаковка сравнительно скромно, без применения красочной полиграфии. На фоне коричневого картона довольно эффектно смотрятся черный и голубой цвета, которыми ограничена цветовая гамма.
Основные стороны идентичны. На них изображена фронтальная панель Zalman Z5 Plus. Возле рисунка указаны модель корпуса и имя производителя. Внизу перечислены отличительные особенности продукта.

На боковинах, на восьми языках, приводится различная информация о корпусе. Есть вариант на русском языке. В верхней части находятся ручки-отверстия для переноски.
Лежащий внутри корпус упакован в полиэтилен и надежно зафиксирован между пенопластовыми демпферами. Фронтальная панель обращена вверх.

Аксессуары находятся внутри корпуса, в отдельной картонной коробочке. В ней содержится все необходимое для сборки компьютера. Обращают на себя внимание удлинитель кабеля процессорного питания и металлический переходник для отвертки. Он позволит обойтись без специальных ключей для винтов с шестигранными головками.

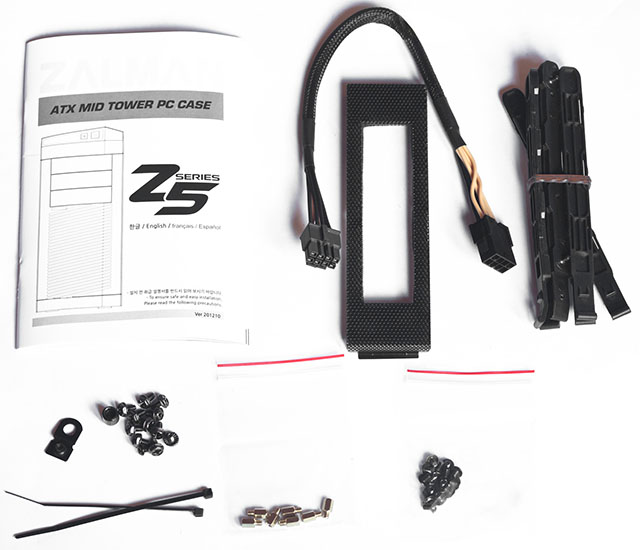

Полный комплект поставки включает в себя набор винтового крепежа, стойки для крепления материнской платы, заглушку, которая делает возможной инсталляцию 3,5-дюймового устройства в пятидюймовый отсек, вышеупомянутые удлинитель и переходник для отвертки, шесть салазок для накопителей и несколько пластиковых стяжек. Разумеется, есть руководство пользователя. Оно лишено русского перевода, но иллюстрации достаточно информативны и позволяют разобраться в процессе сборки без знания иностранных языков.

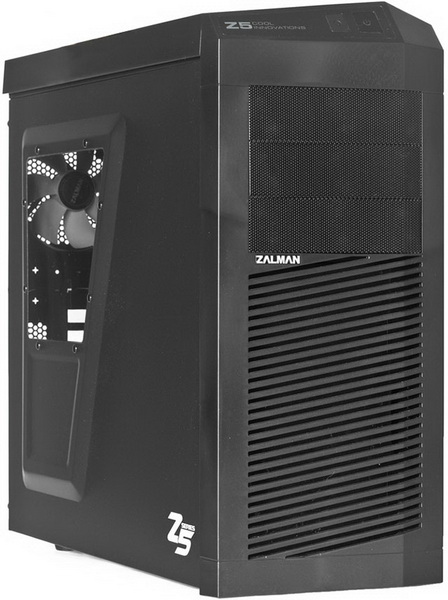

Zalman Z5 Plus относится к форм-фактору Midi Tower. Ширина корпуса 205 мм, высота 460 мм, а глубина 490 мм. Масса около 6,5 кг. Размеры позволяют установку довольно длинных видеоускорителей и высоких процессорных кулеров. В качестве основного материала послужила сталь SECC, ее толщина варьируется от 0,65 мм до 0,8 мм. Присутствуют и пластиковые детали, например, накладные верхняя и фронтальная панели.
Дизайн Z5 Plus в меру строгий, ломаные линии придают ему некоторую незаурядность. При этом скосы сделаны плавными и не режут глаза. Выштамповка на боковинах придает им дополнительную жесткость и некоторую объемность. В целом корпус выглядит симпатично.

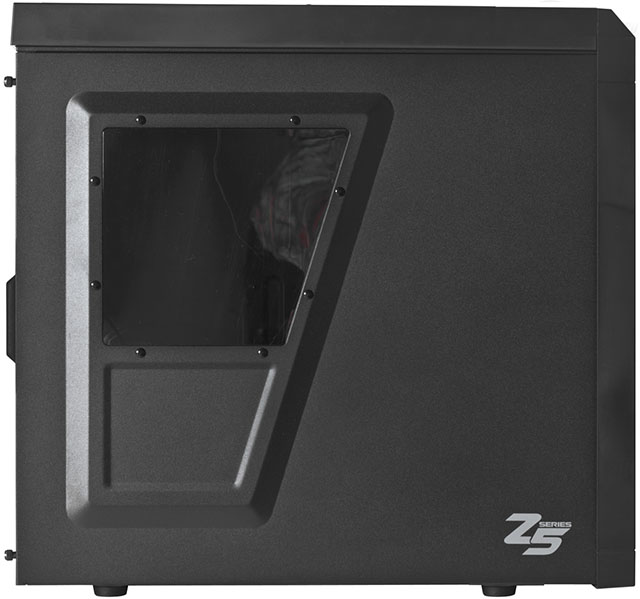

Левая боковина снабжена прозрачным окошком, которое зафиксировано пластиковыми заклепками. Через него открывается вид на процессорный охладитель, который освещает подсветка верхнего вентилятора.

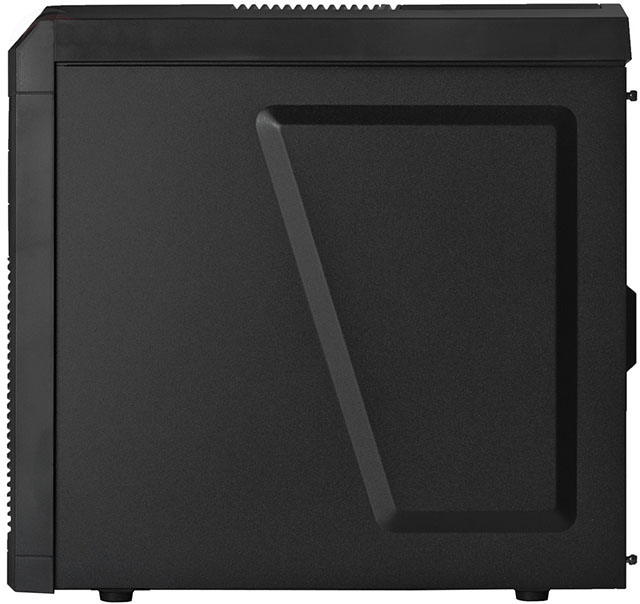

Правая сторона выполнена аналогично, но без окошка. Штампованный рельеф немного увеличивает свободное пространство за поддоном материнской платы. Обе боковые панели не имеют вентиляционных отверстий.
Чтобы открыть корпус, необходимо с заднего торца открутить пару винтов, снабженных накатанной головкой, после чего сместить панель назад. Сборка производится в обратном порядке.

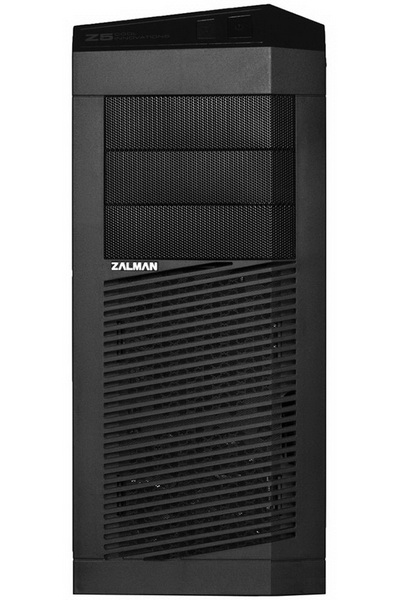

Пластиковая фронтальная часть интересна множеством резаных под углом линий, образующих крупную, больше половины площади панели, вентиляционную решетку. Не лишены вентиляции и заглушки верхних 5,25-дюймовых отсеков. В этих местах использована металлическая мелкоячеистая сетка. Изнутри заглушки покрывают поролоновые вставки. В центральной части размещен логотип производителя серебристого цвета.

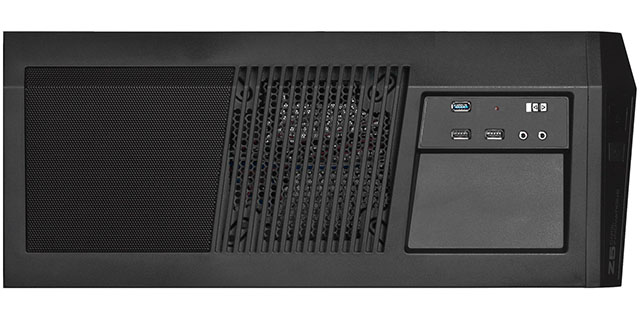

Верхняя панель снабжена двухсоставной вентиляционной решеткой. Задняя половинка решетки имеет мелкоячеистую структуру, а средняя часть, как и фронтальная панель, покрыта наклонными резаными линиями. Элементы управления и разъемы скомпонованы в передней части верхней панели. Здесь есть небольшое углубление, в нем можно держать флешки и другие мелочи.

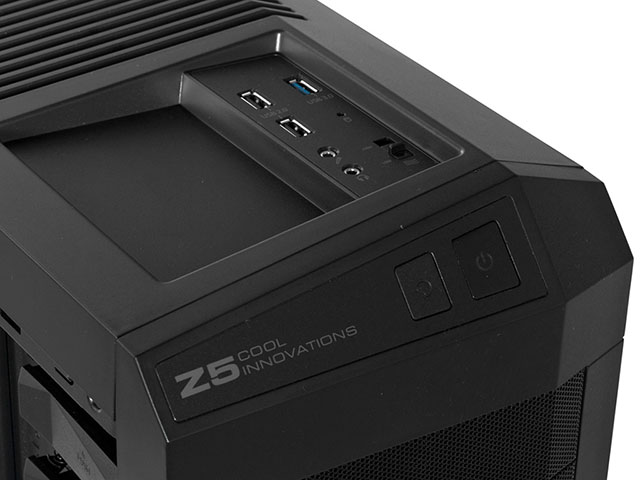

Интерфейсная панель располагается выше уровня дна «полочки», на своеобразном уступе. На ней присутствуют порт USB 3.0, два порта USB 2.0,пара аудиоразъемов и тумблер реобаса, служащий для управления скоростью подключенных к нему вентиляторов. Он рассчитан на три положения: High, Low и Off. Кнопки включения компьютера и перезагрузки разместились на торцевой части верхней панели.
Чтобы отсоединить фронтальную панель, ее нужно потянуть за нижнюю часть. За панелью находится вентиляционная решетка на два вентилятора, которая закрыта съемным пластиковым фильтром.

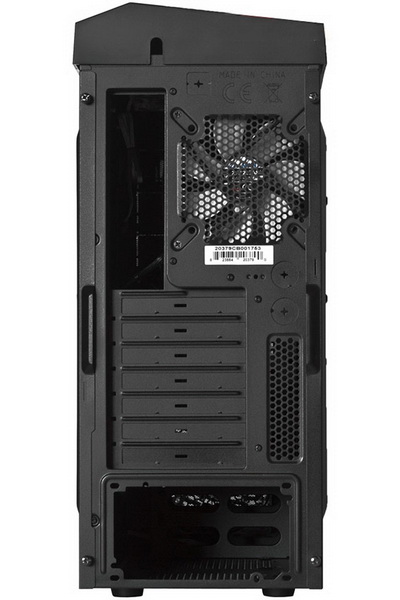

Задняя часть Z5 Plus скомпонована в соответствии с современными стандартами. Отсек для блока питания расположился в нижней части, а посадочное место для вентилятора находится сверху. Нужно отметить наличие двух отверстий, предназначенных для трубок системы жидкостного охлаждения и отверстие для прокладки кабеля USB 3.0, в верхней части панели. Предусмотрены семь слотов для устройств расширения. В новом корпусе они закрыты одноразовыми заглушками, без вентиляции. Параллельно ряду заглушек расположена небольшая вентиляционная решетка с шестигранной перфорацией.

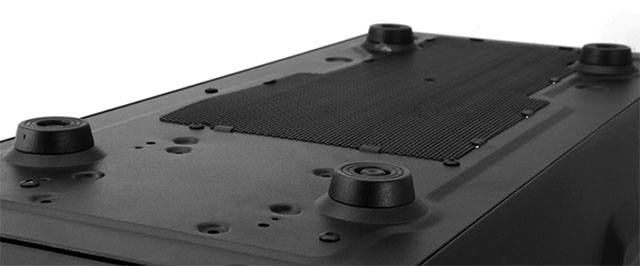

Нижняя панель Z5 Plus снабжена штампованным ребром жесткости, расположенным по периметру. Она оборудована парой вентиляционных решеток. Задняя служит для забора воздуха блоком питания, а центральная предназначена для установки корпусного вентилятора. Обе решетки оборудованы цельным фильтром из мелкой пластиковой сетки.
Приятно, что инженеры компании Zalman постоянно совершенствуют свои разработки. Например, вентиляция блока питания в рассматриваемой модели выполнена в виде круглых отверстий, которые более эффективны чем щелевые прорези ранее вышедших Z9, Z11 и Z12. Кроме того, изменился дизайн опор корпуса. Вместо крупных прямоугольных «башмаков» использованы аккуратные круглые ножки, которые фиксируются на небольших выступах.

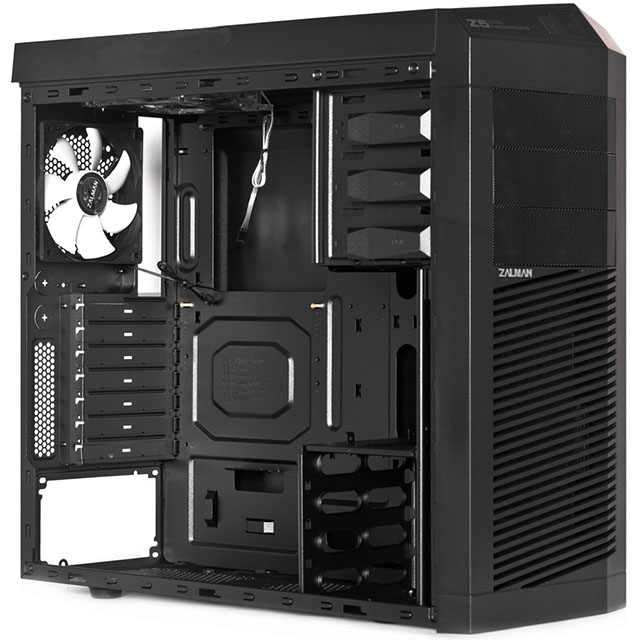

Еще больше изменений обнаруживается при осмотре внутреннего пространства Zalman Z5 Plus. Корзина для накопителей и 5.25-дюймовых устройств теперь не является цельной конструкцией, она разбита на две отдельные части. Конечно, количество посадочных мест сократилось, зато увеличение свободного пространства в центральной части дает возможность улучшить вентиляцию и установить длинный видеоускоритель.

Улучшения коснулись и поддона системной платы. Исчез большой вырез в нижнем районе, вместо него мы видим аккуратное отверстие, предназначенное для прокладки проводов блока питания.
Внутреннее пространство Z5 Plus, как и все наружные части, полностью покрыто черной краской. На этом фоне выделяется лишь светлая крыльчатка тылового вентилятора.
Материнская плата фиксируется при помощи стандартных семимиллиметровых стоек. Четыре стойки вкручены в поддон изначально. Корпус поддерживает форм-факторы ATX, Mini-ITX и microATX.

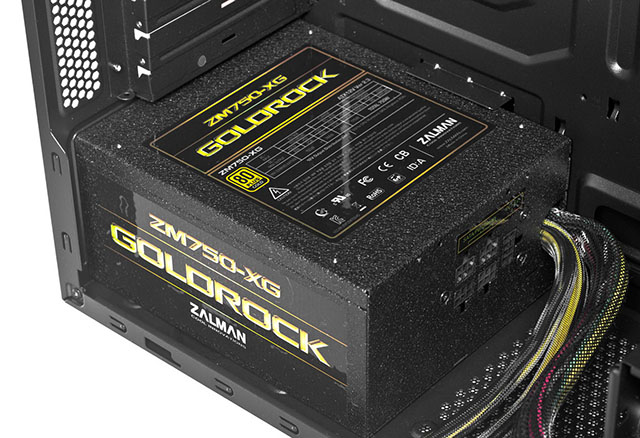

Блок питания располагается на специальных, выгнутых из днища подставках, которые покрыты слоем антивибрационной резины. Поскольку расстояние до корзины накопителей равно 305 мм, то выбор источника питания практически не ограничен габаритами. Разумеется, это замечание актуально только при отсутствии вентилятора на днище, в противном случае нужно ориентироваться на модели длиной 180 мм.

Кроме того, в корпус может быть установлена видеокарта длиной до 330 мм и процессорный кулер высотой до 165 мм. Карты расширения крепятся при помощи комплектных винтов.
В верхнюю корзину можно установить три устройства размером 5.25 дюйма. Используется безвинтовое крепление, с помощью специального запорного механизма. Это еще один новаторский момент в серии Z, в предыдущих моделях применялся винтовой крепеж.

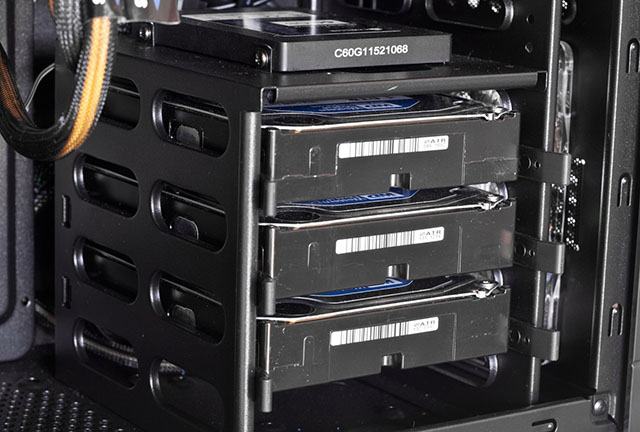

Нижняя корзина позволяет установку трех жестких дисков. Она снабжена крупной перфорацией, что обеспечивает хорошую вентиляцию. Расположение дисков – поперечное, установка осуществляется с применением салазок, накладываемых на HDD. После этого диск задвигается в отсек до щелчка. Накопитель нужно ориентировать разъемами к задней части корпуса.
Дополнительный SSD накопитель привинчивается с верхней внешней стороны отсека для жестких дисков.
Сборка компьютера в Zalman Z5 Plus не вызывает затруднений. Компоненты достаточно быстро и просто устанавливаются и подключаются.

Провода свободно размещаются за поддоном, в этом помогает объемная выштамповка на боковой грани. Исчезли затруднения с прокладкой кабеля питания процессора, которые имели место у предшествующих моделей. Даже после установки материнской платы провод просовывается легко и удобно.

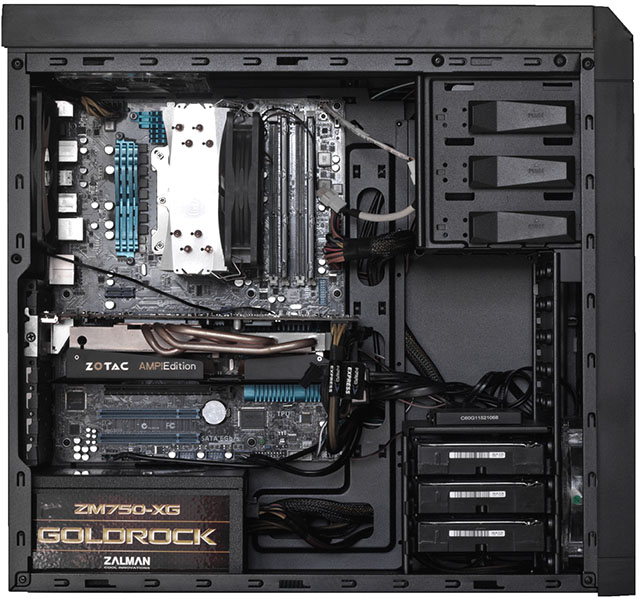

Системный блок в собранном состоянии выглядит приятно, синяя подсветка фронтального вентилятора не очень бросается в глаза. Свечение верхней вертушки лишь немного освещает внутреннее пространство компьютера.

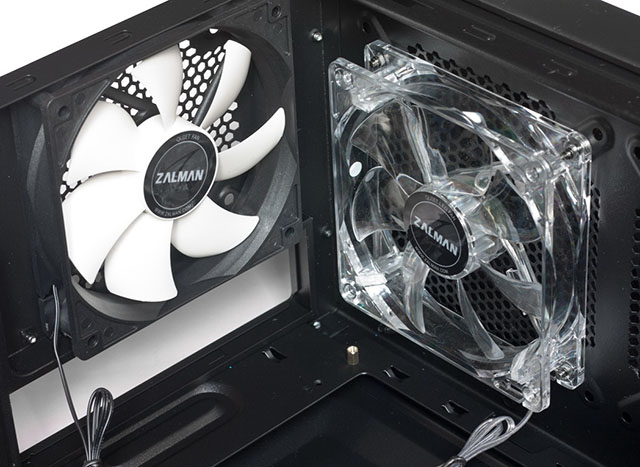

Вентиляционная система Zalman Z5 Plus изначально включает в себя три вентилятора. Одна двенадцатисантиметровая вертушка установлена на нижней части фронтальной панели. Она работает на вдув, охлаждая жесткие диски и создавая повышенное давление в корпусе. Этот вентилятор изготовлен из прозрачного пластика и снабжен синей подсветкой. Номинальная скорость вращения лопастей составляет примерно 1200 об/мин. Электропитание к нему подключается при помощи трехконтактного разъема.
Аналогичный вентилятор размещен в задней области верхней панели. Он ориентирован на выдув, благодаря чему системный блок избавляется от нагретого воздуха.
Третий вентилятор имеет аналогичные размеры и скорость вращения, но отличается белой крыльчаткой и рамкой из черного пластика . Он расположен в верхней части задней панели и работает на выдув. Разъем питания также другой – Molex.
В Zalman Z5 Plus можно установить до шести вентиляторов, тогда как в предыдущих моделях их количество было равно пяти. Некоторые посадочные места поддерживают как 120 мм модели, так и более производительные «стосороковки».
Вышеупомянутый контроллер вентиляторов способен управлять двумя вентиляторами, которые подключаются к нему через трехконтактные разъемы. Питание к самому контроллеру подается посредством разъема Molex.

Приступим к испытаниям корпуса. Для этого была собрана система, включающая материнскую плату ASUS P8P67, процессор Intel Core i5 и видеокарту GeForce GTX680.Охлаждение процессора осуществлялось при помощи кулера Thermalright TRUE Spirit 120. В качестве накопителей информации использовались три жестких диска Western Digital Caviar Blue.
Процессор был немного разогнан, без подъема напряжения. Нагрузка создавалась при помощи программ LinX , Heaven DX11 Benchmark и пакета IOMeter. За снятие показателей отвечали утилиты MSI Afterburner, AIDA64 и Real Temp. Температура воздуха в помещении составляла 21 градус.

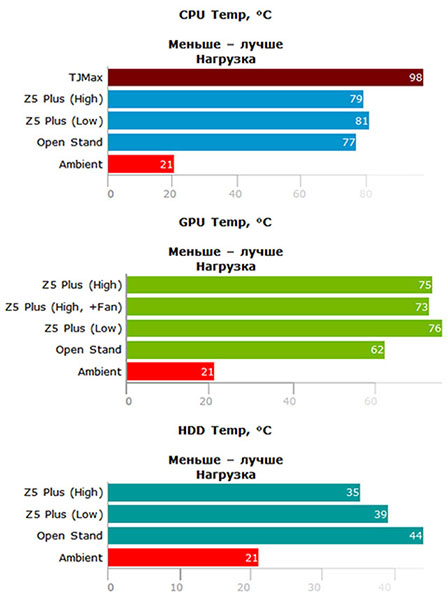

Показатели, полученные в корпусе Zalman Z5 Plus, были сопоставлены с показателями открытого тестового стенда. Результаты тестирования вы можете видеть в следующей таблице.

С охлаждением ситуация выглядит не идеально. С температурой процессора все нормально, в корпусе он нагрелся всего на 2°C градуса больше, чем на открытом стенде (в режиме Low на 4°C), а вот с видеокартой картина выглядит менее оптимистично. В корпусе GPU на целых 13°C горячей, по сравнению с открытым стендом. Изменение мощности вентиляторов не оказывает существенного влияния на показатели. Это говорит о необходимости подбирать сравнительно холодные видеокарты, а также о потенциальных проблемах при использовании графических тандемов «SLI». Разгон видеокарты в данном корпусе проводить не рекомендуется.
С чем проблем нет, так это с охлаждением жестких дисков. Внутри Zalman Z5 Plus они себя чувствуют лучше, чем в открытом стенде. Это следствие хорошей продуваемости передней корзины.
Еще один важный параметр любого компьютера – уровень шума. В наших тестах мы исследовали уровень шума, который создает штатная система охлаждения. Вентиляторы процессорного кулера видеокарты работали с минимальной скоростью, а шумные жесткие диски были отключены.
Для измерения звукового давления использовался цифровой шумомер Becool BC-8922.

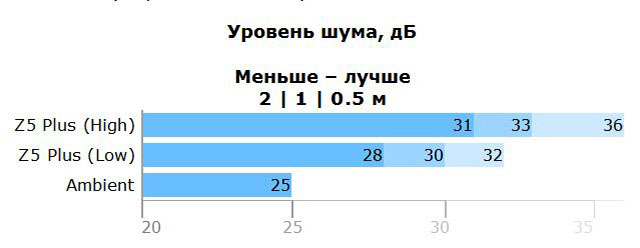

В ходе тестов, уровень фонового шума колебался у отметки 25 дБ. Замеры проводились на дистанции 0.5 м, 1 м и 2 м от системного блока. Шумомер был размещен перед фронтальной панелью со смещением на 45 градусов влево.

Полученные результаты говорят о том, что Z5 Plus является довольно тихим корпусом, даже в режиме High. При включении вентиляторов в Low режиме, шум вообще сходит к минимуму. Именно этот режим, учитывая сравнительно небольшое ухудшение температурных показателей, является наиболее рациональным в данном корпусе.
Уровень шума производимый работой накопителей можно охарактеризовать как низкий. Частое перемещение головок диска не вызывает знакомого многим пользователям «грохота», уровень передаваемой на корпус вибрации небольшой.
Проделанная компанией Zalman оптимизация конструкции заслуживает уважения. В случае с Z5 Plus изменения конструкции пошли только на пользу. Этот сравнительно небольшой корпус отлично подходит для сборки офисного компьютера или игровой системы, при условии отсутствия в ней «горячих» элементов. При сборке мощной игровой системы необходимо установить дополнительные вентиляторы, так как набора штатной комплектации недостаточно для эффективного охлаждения дискретного графического ускорителя.
По соотношению цена-качество Zalman Z5 Plus является весьма интересной моделью, в которой есть все необходимое для рядового пользователя. Этот корпус вряд ли подойдет любителям оверклокинга, так как не отличается продвинутой системой охлаждения. Также он не пригоден для сборки RAID-массивов с большим количеством дисков, поскольку рассчитан на установку только трех HDD. Эти особенности не являются значимыми недостатками, они лишь немного сужают круг потенциальных потребителей. Зато список достоинств достаточно велик. Это продуманная конструкция, позволяющая удобную сборку ПК, тихая работа, наличие съемных фильтров, скоростного порта USB 3.0 и встроенного контроллера вентиляторов. Кроме того, Zalman Z5 Plus позволяет установку крупных компонентов (видеокарт, кулеров, блоков питания) и обладает неплохим потенциалом улучшения охлаждающей системы.
