Обзор компактного кулера Zalman CNPS2X

Компьютерные системы в компактных корпусах уверенно набирают популярность. Но при их сборке приходится решать ряд специфических проблем, связанных с ограниченным внутренним пространством малогабаритных корпусов. В первую очередь необходимо обеспечить нормальное охлаждение центральному процессору, иначе компьютер не сможет полноценно функционировать. Эта задача может оказаться сложнее, чем кажется на первый взгляд, так как большинство процессорных кулеров рассчитаны на установку в распространенные корпуса формата Midi-Tower. Тем не менее, подобрать адекватное решение вполне возможно. Стоит обратить внимание на ZALMAN CNPS2X, о котором пойдет речь в данном обзоре.

Упаковка

Кулер ZALMAN CNPS2X разработан для компактных корпусов, поэтому отличается небольшими габаритами. Картонная коробка, служащая ему упаковкой, лишь немного превосходит размерами лежащую внутри систему охлаждения. Несмотря на компактность, дизайнерам удалось сделать ее очень красочной и информативной. Благодаря умелому использованию цветной полиграфии упаковка получила яркую и запоминающуюся внешность.

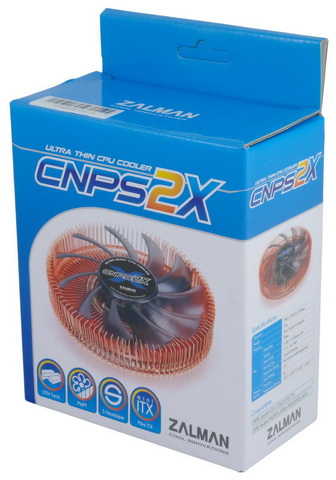

Лицевая часть демонстрирует фотографическое изображение ZALMAN CNPS2X, его название и ряд пиктограмм, которые указывают на основные особенности кулера. О них мы расскажем чуть позже.

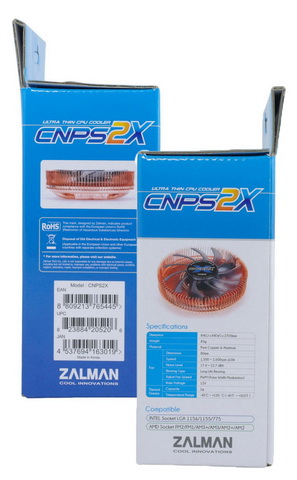

Одна из боковых сторон содержит краткий перечень технических характеристик системы охлаждения, чуть ниже перечислены совместимые типы процессорных сокетов. Нужно отметить, что ZALMAN CNPS2X подходит для охлаждения практически всех разновидностей современных процессоров.

На второй боковой грани приведен вид кулера с боку и указаны данные о сертификации RoHS. Также сообщается страна производитель, которой является Южная Корея.

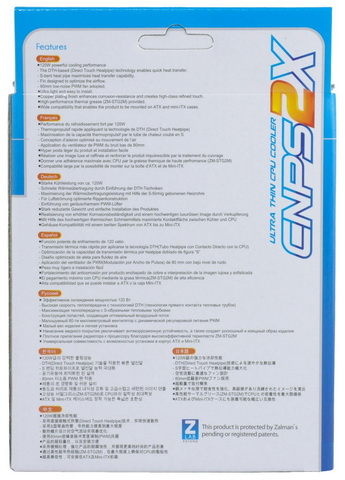

На задней стороне описаны преимущества и особенности кулера ZALMAN CNPS2X на 8 языках, включая русский. Производитель обращает внимание на способность кулера работать с процессорами с тепловой мощностью 120 Вт, технологию прямого контакта, специфическую конструкцию лопастей вентилятора и форму тепловой трубки, наличие медного покрытия и великолепный внешний вид изделия. Подчеркивается совместимость устройства с корпусами ATX и Mini-ITX, а также его небольшой вес и простая установка. Звучит заманчиво, так и хочется взглянуть на обладателя столь многочисленных талантов.

Комплектация

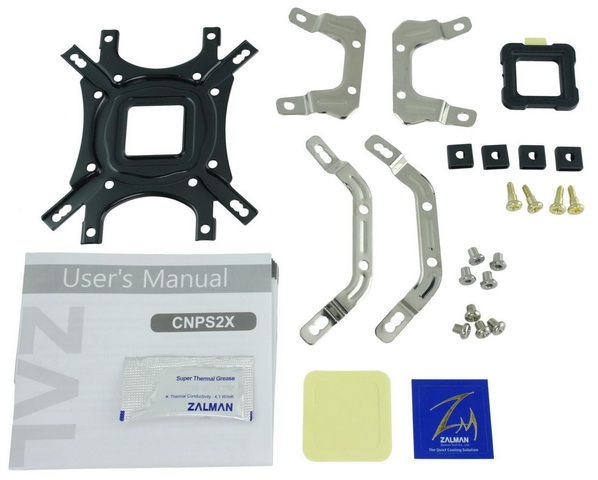

Внутри коробки находится пластиковый блистер, который обеспечивает миниатюрному кулеру безопасную транспортировку. Кроме самой системы охлаждения, покупатель получит усилительную пластину с комплектом крепежей для разных процессорных платформ, набор винтов, четыре пластиковые накладки, картонную и пластиковую прокладки, высококачественную термопасту ZALMAN ZM-STG2M в маленьком прозрачном пакетике, а также бумажное руководство по установке и фирменную наклейку с логотипом производителя.

Как видите, все необходимое для установки и использования кулера включено в комплект поставки. Стоит отметить наличие усилительной пластины, которая обеспечивает надежный прижим и равномерную нагрузку на материнскую плату.

Внешний вид

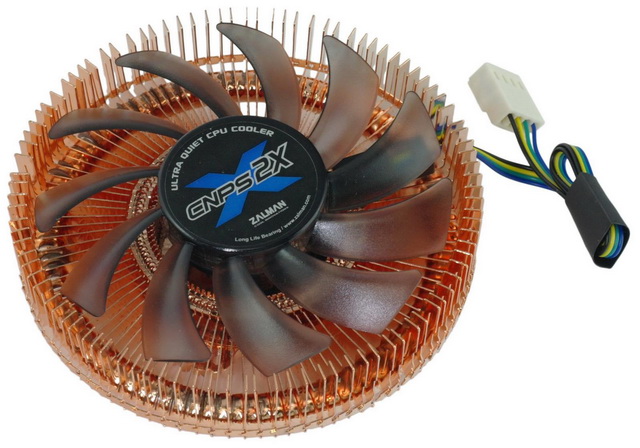

Радиатор ZALMAN CNPS2X круглой формы, он состоит из радиально расходящихся тонких металлических пластин, спрессованных в центральной части. Расстояние между ними варьируется от 1,8 мм до 2,8. Толщина каждого ребра 0,41 мм. Они выполнены из алюминия, но благодаря медному покрытию обладают антикоррозийной устойчивостью и приятным внешним видом.

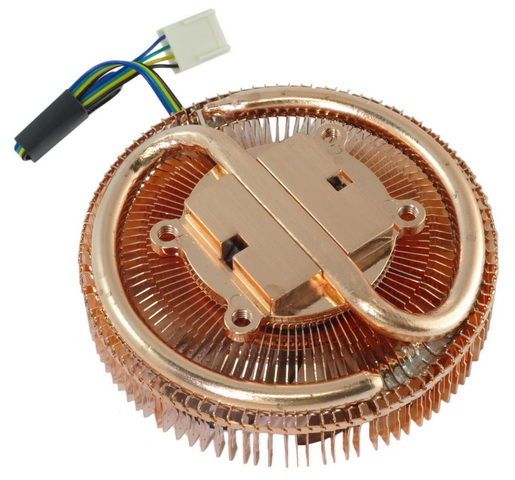

Для эффективного теплообмена между основанием и радиатором используется медная тепловая трубка диаметром шесть миллиметров. Она имеет изогнутую, S-образную форму. Такое решение позволяет добиться равномерного распределения тепла по радиатору и увеличивает общую жесткость всей конструкции. Трубка проходит через центр основания и контактирует с крышкой процессора через слой термопасты. Применение технологии прямого контакта увеличивает скорость передачи тепла, но несколько проигрывает решениям с цельным основанием в плане равномерности теплоотвода. Трубка соединяется с пластинами посредством припоя, что способствует более эффективной передаче тепла.

Основание радиатора квадратной формы, со стороной три сантиметра. На двух противоположных сторонах имеются два сквозных отверстия, которые служат для установки комплектного вентилятора. Поверхность подошвы хорошо отшлифована, но зеркальной ее назвать трудно. По бокам от тепловой трубки образуются желобки, которые в процессе установки необходимо заполнить термопастой.

В рассматриваемом устройстве используется вентилятор ZE8010ASM, который поддерживает ШИМ-регулировку скорости вращения. Потребляемая сила тока этой модели составляет 0,2 А, диапазон рабочего напряжения лежит в границах от 6 до 12 В. Максимальная скорость вращения достигает 2600 об/мин. Тем не менее, производитель обещает сравнительно низкий уровень шума, не превышающий 22,7 дБ.

При снятии вентилятора мы видим обратную сторону основания и место соединения ребер. Благодаря размещению вентилятора внутри радиатора, разработчики не только улучшили взаимодействие воздушных потоков с нагревающимся элементом, но и обеспечили охлаждение компонентов расположенных вокруг процессорного разъема. В компактных корпусах, где компоновка элементов отличается большой плотностью, дополнительная вентиляция имеет очень большое значение. Вентилятор фиксируется на своем месте при помощи защелок, его снятие и установка не вызывает лишних проблем.

Установка кулера

Как и было указано на упаковке, установка кулера ZALMAN CNPS2X отличается простотой. Если возникнут вопросы, можно заглянуть на сайт производителя, где этот процесс детально описан. Мы поделимся собственным опытом работы.

В начале установки следует закрепить на радиаторе две металлические пластины, которые соответствуют процессорному разъему материнской платы. Для этого предназначены четыре винта из комплекта поставки. На усилительную пластину необходимо наклеить центральную прокладку, затем в соответствующие отверстия устанавливаются крепежные шпильки и фиксируются при помощи четырех пластиковых накладок.

Если вы устанавливаете кулер на процессор AMD, то стандартные крепления на материнской плате нужно удалить. Для платформ Intel подобная операция не требуется. Несмотря на симметричный крепеж, используемый в Intel-овских платформах, устанавливать кулер следует в соответствии с указаниями руководства, так как это обеспечит лучшую вентиляцию модулей памяти и плат расширения.

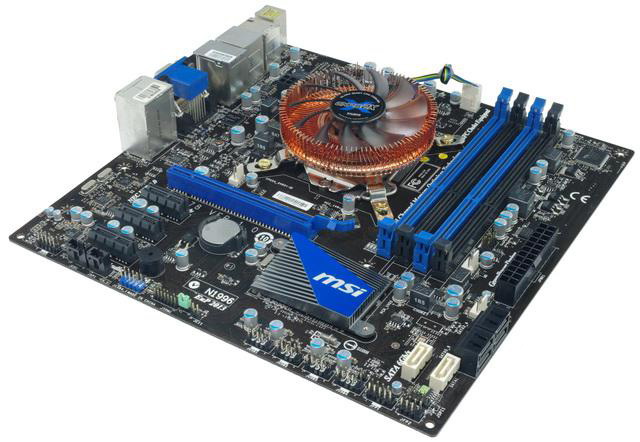

Как видно на фотографии, герой нашего обзора получился очень низким, его высота мало отличается от самых высоких компонентов материнской платы. Можно не беспокоиться о перекрытии каких-либо интерфейсных разъемов. Все что требуется после затяжки винтовых крепежей – подключить четырехконтактный разъем вентилятора к соответствующему гнезду на материнской плате.

Тестирование

Для проведения тестов мы собрали компьютерную систему на базе процессора Intel Core i5-2500K и материнской платы MSI Z77A-GD65. Показатели ZALMAN CNPS2X мы сравнили с несколькими другими компактными моделями. В их число входили боксовый кулер от используемого в тестировании процессора, а также системы охлаждения Scythe Kozuti и Thermaltake Slim X3.

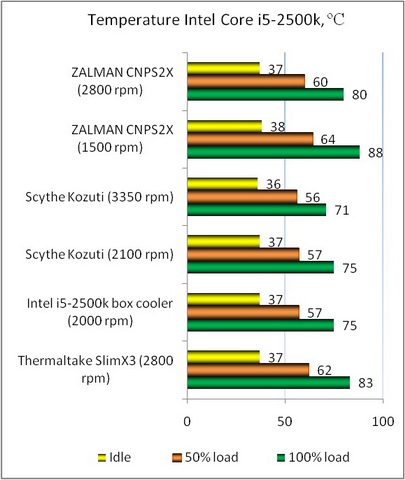

Результаты отображены в следующей диаграмме.

Как видите, миниатюрные размеры рассматриваемой модели не самым лучшим образом сказались на эффективности охлаждения. На скорости вращения крыльчатки 1500 об/мин, наш подопытный проигрывает более крупным моделям. Даже боксовый кулер работает с лучшими результатами, впрочем, это можно объяснить наличием в нем медной вставки, которая устанавливается в боксовые охладители наиболее мощных Intel-овских процессоров.

Однако, прежде чем критиковать ZALMAN CNPS2X, необходимо обратить внимание на следующие моменты.

Во-первых, хотя температура процессора с рассматриваемым кулером была выше чем при использовании конкурентных аналогов, она не превышала допустимые параметры даже на минимальных оборотах вентилятора.

Во-вторых, преимущества некоторых более крупных систем охлаждения терялись при работе вентиляторов на максимальной скорости. Это говорит о наличии своеобразного запаса прочности, который не даст процессору чрезмерно перегреться.

Дальнейшие тесты позволили ZALMAN CNPS2X полностью реабилитироваться в наших глазах.

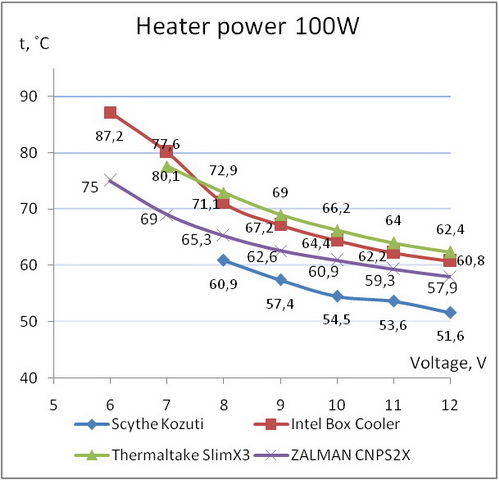

В тестах на эффективность охлаждения стоваттного нагревательного элемента, система охлаждения ZALMAN CNPS2X показала более низкие температурные показатели, чем боксовый вариант.

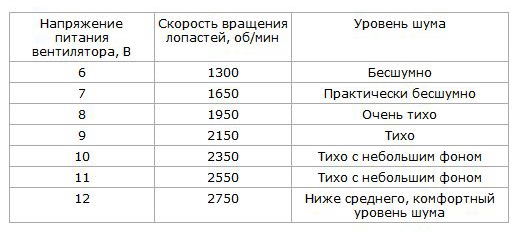

Мы ожидали от скоростного восьмисантиметрового вентилятора не слишком впечатляющих результатов в тестах на уровень производимого шума. Но миниатюрный кулер снова приятно удивил. Даже на максимальных оборотах он оказался тише многих конкурентов.

К сожалению, мы не смогли получить информацию о типе используемого в вентиляторе подшипника, поэтому вопрос о сроке его службы остается открытым.

Выводы

Кулер ZALMAN CNPS2X в целом оставляет позитивные впечатления. Это отличное решение для компактных корпусов формата Mini-ITX. Благодаря чрезвычайно малым размерам эта система охлаждения легко помещается на любой материнской плате. При этом она не перекрывает расположенные поблизости разъемы и практически не отличается по высоте от самых выступающих элементов материнской платы. ZALMAN CNPS2X является одним из наиболее компактных процессорных кулеров серийного производства.

Он успешно справился с охлаждением процессора Intel Core i5-2500K, TDP которого составляет 95 Вт. При этом шум вентилятора оставался на удовлетворительном уровне. Также необходимо отметить эффективную конструкцию радиатора, благодаря которой часть воздушного потока направляется на компоненты вокруг процессорного разъема. При недостатке свободного объема, характерном для компактных корпусов, этот момент может иметь существенное значение.

Еще одним достоинством ZALMAN CNPS2X является его небольшая стоимость. Учитывая все вышеперечисленные особенности, этот кулер можно рассматривать как наиболее практичное решение для миниатюрных компьютерных конфигураций.
