Обзор и тестирование видеокарты Sapphire Radeon R9 280X Toxic

Компания Sapphire давно является эксклюзивным партнером компании ATI/AMD. Во всех видеокартах, выпускаемых компанией Sapphire, используются графические процессоры от компании ATI/AMD. После выхода новой линейки видеокарт от AMD компания Sapphire в кратчайшие сроки обновила свой модельный ряд. В данном обзоре рассмотрим и протестируем видеокарту Sapphire Radeon R9 280X Toxic. В ней используется графический процессор Thaiti XT знакомый по видеокартам HD7970. Основные характеристики видеокарты.

Упаковка и комплект поставки

Видеокарта поставляется в большой картонной коробке, оформленной в черных тонах с вставками ярко-оранжевого цвета.

На передней панели размещено изображение футуристического робота. Рядом размещен слоган «Never stop evolving», который дословно можно перевести как «Никогда не прекращайте развиваться». Внизу передней панели размещен ряд ярлыков, которые сообщают об отличительных особенностях видеоадаптера. Большинство ярлыков сообщают о стандартных особенностях, характерных для всех моделей R9 280X. Поэтому они не настолько интересны для пользователя. Из всего ряда можно выделить ярлыки «OC» и «Tri-X», которые сообщают о наличии у видеоадаптера заводского разгона и использовании фирменной системы охлаждения.

С обратной стороны упаковочной коробки размещено краткое описание системы охлаждения.

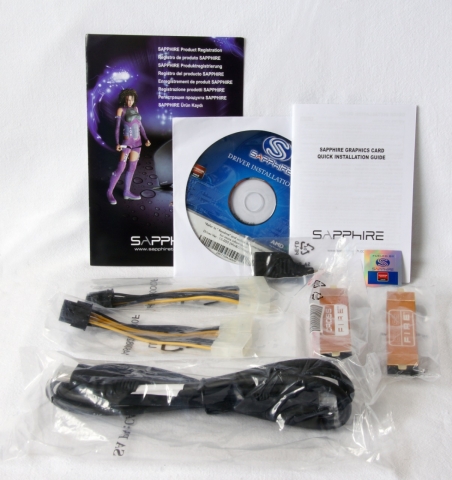

Комплект поставки видеокарты оказался достаточно богатым. Помимо стандартного набора, состоящего из бумажной документации, диска с драйверами и утилитами и переходников дополнительного питания и видеоинтерфейсов в комплект поставки входят два гибких мостика CrossFireX и HDMI кабель длинной 1,8 м.

Дизайн и конструкция адаптера

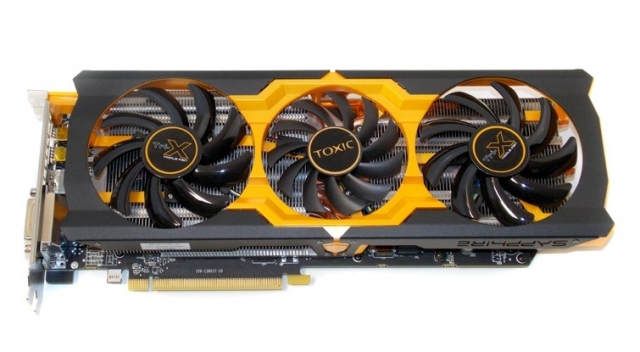

Видеокарта оснащена системой охлаждения Tri-X собственной разработки. Кожух системы охлаждения выполнен в черно-оранжевых тонах. Всего в системе охлаждения используется три вентилятора. Боковые вентиляторы имеют диаметр 100 мм, а центральный – 70 мм.

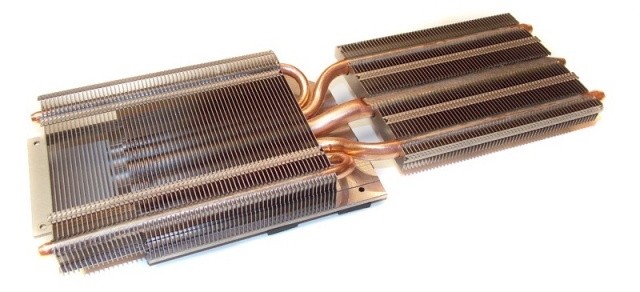

Под кожухом скрываются два радиатора, набранные из алюминиевых пластин.

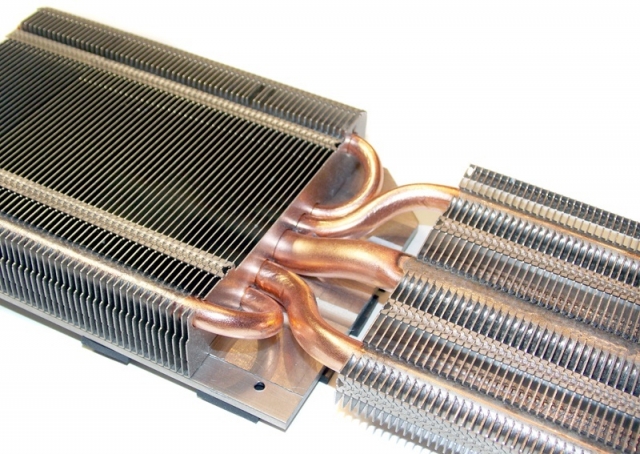

Радиаторы по всей длине пронизывают пять тепловых трубок, которые расположены вдоль печатной платы. Используются тепловые трубки диаметром от 6 мм и до 10 мм. Тепловая трубка диаметром 10 мм расположена посередине.

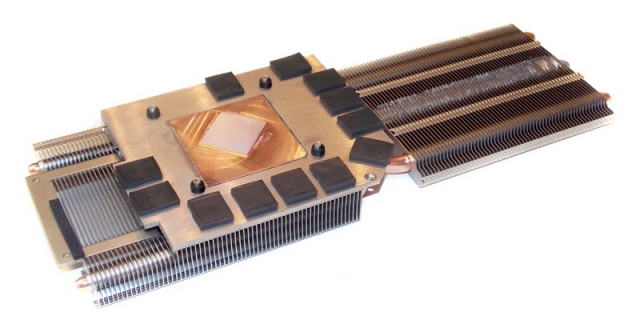

Контакт системы охлаждения с графическим процессором выполнен через медное основание. Тепловые трубки не защищены от окисления слоем никеля, что со временем может отразиться на эффективности системы.

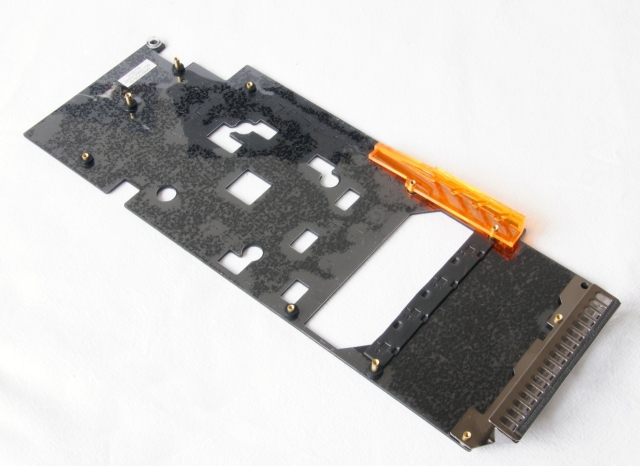

По периметру основания расположена металлическая рамка, которая служит радиатором для микросхем видеопамяти. С обратной стороны печатной платы расположен еще один элемент системы охлаждения – металлическая пластина.

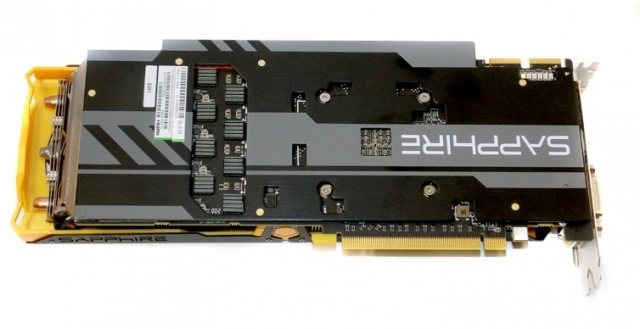

Пластина окрашена в черно-серые цвета и имеет надпись Sapphire. Она защищает печатную плату от изгиба и выступает в качестве радиатора для элементов подсистемы питания.

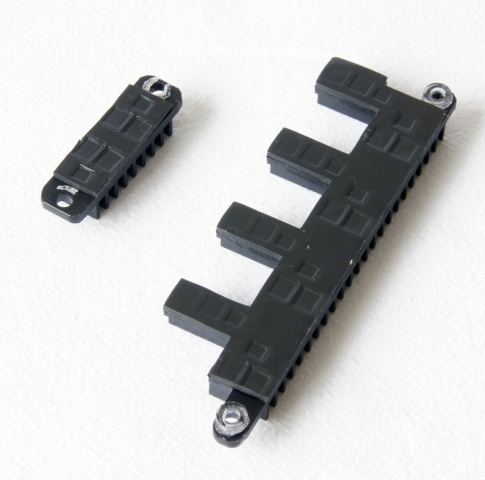

Под основным радиатором скрыты два дополнительных радиатора подсистемы питания. Они представляют собой две небольшие пластины с ребрами для увеличения площади теплоотдачи. Устанавливаются радиаторы на силовые элементы подсистемы питания.

Общие габариты видеокарты с системой Tri-X составляют (L x W x H, mm) 308 х 113 х 41. На боковой панели кожуха системы охлаждения выполнена надпись «SAPPHIRE» со светодиодной подсветкой желтого цвета.

Печатная плата

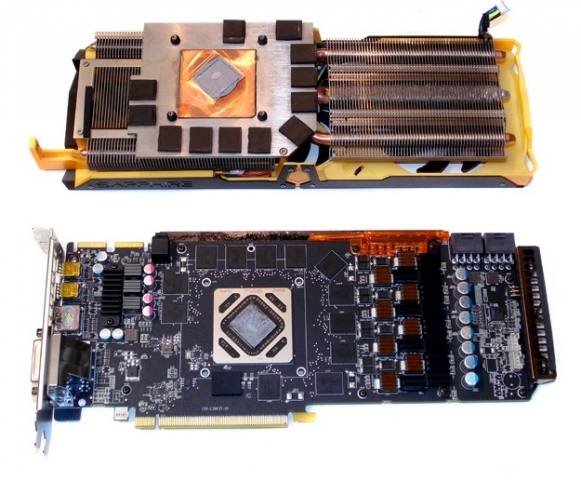

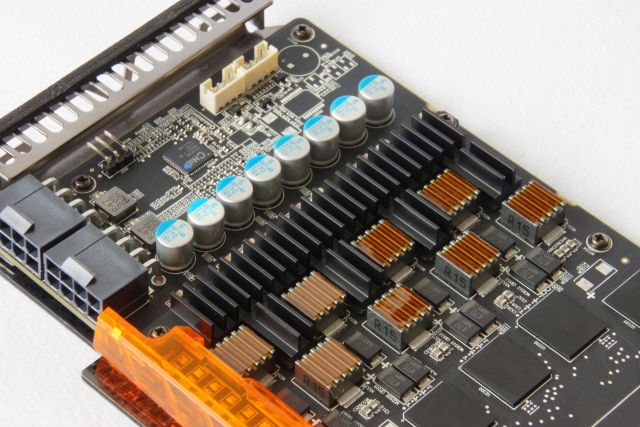

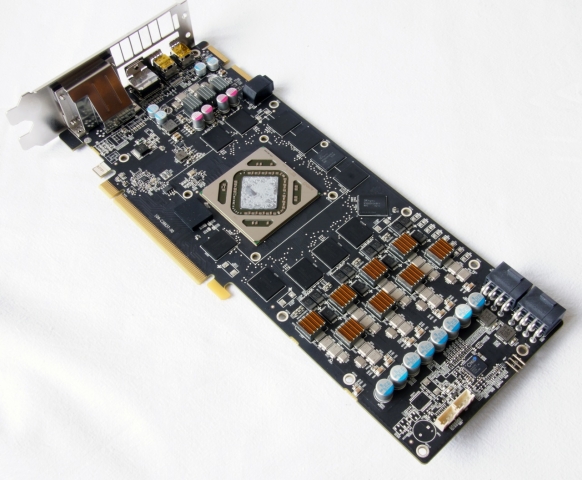

Разводка печатной платы выполнена по собственному дизайну. Подсистема питания состоит из 10 фаз, которые разбиты на две группы. Первая группа из 8 фаз расположена в задней части печатной платы и служит для питания графического процессора.

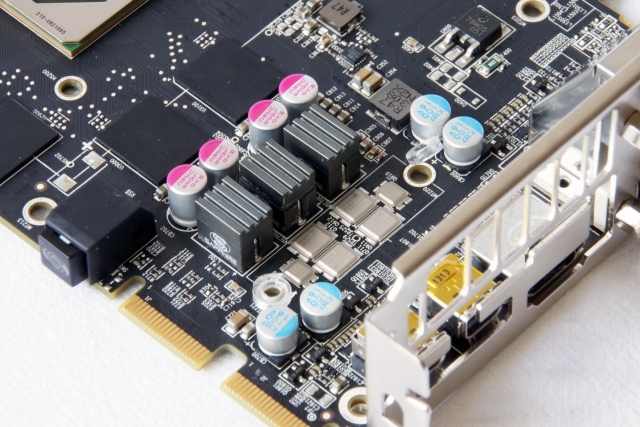

Вторая группа из 2 фаз расположена ближе к видеовыходам и питает видеопамять.

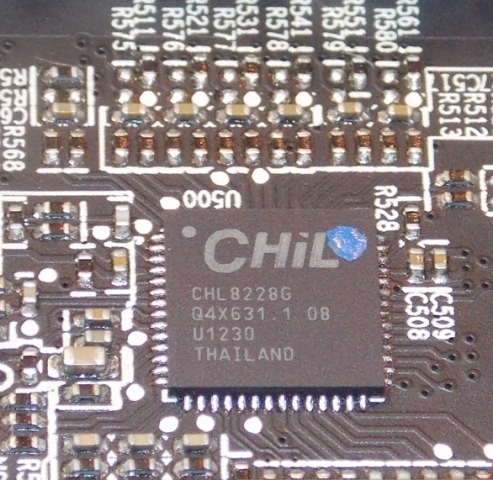

Дополнительное питание на видеокарту подается через два разъема 8-pin. В подсистеме питания используются высококачественные компоненты. В частности применяются полевые транзисторы в металлических корпусах и двухсторонние дроссели Black Diamond. Использование таких компонентов повышает надежность и снижает температуру подсистемы питания. Управляет фазами питания графического процессора контроллер CHiL CHL8228G.

Рядом с элементами подсистемы питания под пластиной из прозрачного пластика расположен ряд контактных площадок. Площадки служат для замера напряжений, а добраться до них можно только после снятия системы охлаждения.

После заводского разгона номинальные частоты видеокарты составляют 1150 МГц для графического процессора в режиме Boost и 6400 МГц для микросхем видеопамяти. В качестве видеопамяти используются микросхемы SK Hynix H5GQ2H24AFR-R0C. Для возможности организации CrossFireX массива на видеокарте присутствует два специальных разъема. Таким образом, пользователь имеет возможность собрать массив из четырех видеоадаптеров. Рядом с разъемами CrossFireX расположены кнопка переключения BIOS и ряд светодиодов.

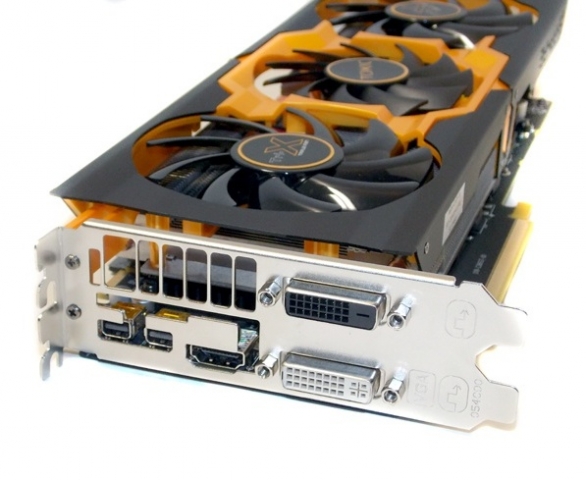

Видеокарта оснащена двумя версиями BIOS: одна версия Legacy, а вторая - UEFI. Ряд светодиодов наглядно отображает температуру печатной платы, что очень актуально при разгоне видеокарты. Для подключения монитора видеокарта оснащена интерфейсами: Dual-Link DVI-I, Single-Link DVI-D, HDMI (с поддержкой 3D), двумя Mini-DisplayPort.

Тестирование

При тестировании видеокарты в номинальном режиме максимальная температура графического процессора составила 69 градусов. Скорость вращения вентиляторов находилась на уровне 3300 об/мин. При установке максимальной скорости вращения вентиляторов (3800 об/мин) температура видеокарты понижалась до 63 градусов. Видеокарту удалось разогнать до 1240 МГц по графическому процессору и до 6640 МГц по видеопамяти. Результат разгона графического процессора очень неплохой, а вот видеопамять работает практически на пределе. Ее номинальную частоту удалось увеличить только на 240 МГц.

Теперь что касается энергопотребления.

Номинальная мощность блока питания для системы с одной видеокартой Radeon R9 280X Toxic должна быть не менее 700 Вт. Такие требования установила компания SAPPHIRE.

Потребление видеокарты в игровых приложениях приближается к отметке в 300 Вт и это в номинальном режиме. Да это действительно очень много, тем не менее, я считаю, что для системы с такой видеокартой вполне хватит блока питания с номинальной мощностью 600 Вт при условии отсутствия разгона комплектующих.

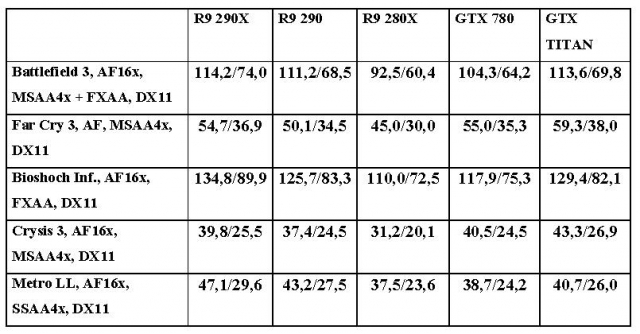

Теперь протестируем видеокарту в игровых приложениях.

Видеокарта проходила игровые тесты в составе следующей системы

Центральный процессор Intel Core i5-4440 3100 MHz;

Материнская плата Gigabyte GA-Z87X-UD4H s1150 ATX;

Модули оперативной памяти Patriot DDR3 2x8192 Mb PC3-12800 1600 MHz;

Жесткий диск Toshiba 512Gb SSD 2.5" SATAIII

Блок питания FSP Epsilon 80PLUS 1010W

Корпус AeroCool PGS XPREDATOR X3 Evile White

Монитор iiyama ProLite XB2776QS-B1

Тестирование проводилось в разрешениях 1920 х 1080 пикселей и 2560 х 1440 пикселей.

Для оценки уровня производительности были взяты видеокарты:

Nvidia GeForce GTX 780 3GB (частота процессора - 863 МГц, видеопамяти – 6008 МГц);

Nvidia GeForce GTX TITAN (частота процессора - 836 МГц, видеопамяти – 6008 МГц);

AMD Radeon R9 290X 4GB (частота процессора - 1000 МГц, видеопамяти – 5000 МГц);

AMD Radeon R9 290 4GB (частота процессора - 947 МГц, видеопамяти – 5000 МГц).

Выводы

Перед нами мощный графический адаптер с ярким и запоминающимся дизайном. Производительности Sapphire Radeon R9 280X Toxic вполне хватит для всех современных игр с высокими настройками качества графики. Основными недостатками данного графического адаптера являются большие габаритные размеры и очень высокое энергопотребление. При сборке системы с такой видеокартой пользователь должен позаботиться о хорошей вентиляции системного блока и наличии качественного блока питания. Данную видеокарты можно рекомендовать геймерам и оверклокерам.
